富士达CSVF-2电梯电气相关符号及说明
华升富士达电梯调试与维修手册
华升富⼠达电梯调试与维修⼿册华升富⼠达电梯调试与维修⼿册NEW CSVF型第⼀章慢车调试⼀、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）测量除动⼒电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。
3）测量通向盘外的所有配线（终端及插件）4）⽤低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。
2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SW A开关MC15X继电器板B2、B3（L41、L30）AC100V⼆、机房独⽴运⾏的测试（检测控制屏是否有故障）1．接线确认1）⾄电机三相动⼒线U、V、W及接地线E接线正确⽆误。
2）⾄旋转编码器的接线及屏蔽接地正确⽆误。
3）⾄制动器B10、B20接线正确⽆误。
4）⾄限速器P1、P2接线正确⽆误。
2．短接线路1）MC15X继电器板●TA1-5（P2）?T2-3（P8）?T2-5（P8A）井道安全回路●C1-B6（P8C）?T2-7（P10）轿厢安全回路●T1-3（C1-A4）?T2-6 （C1-B1）轿门锁●T2-4（P1 5）?T2-2（P1）厅门联锁●T1-2（P23）?T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）?H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）?H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G⼆极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。
（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进⼊“安装运⾏），此时，关闭EQSO开关，再重新进⾏⼀次操作）3）⼀直按住上按钮，轿厢慢车上⾏。
华升富士达电梯资料汇总
【目录】一、富士达集团简介二、华升富士达电梯简介三、电梯电气原理、线路说明及调整四、机房、轿厢各种操作功能说明五、电梯调试方法六、电梯维保规范七、故障的分析及对策八、电梯的使用及日常管理华升富士达电梯有限公司分公司一、富士达集团介绍：详见公司样本及“客户培训手册”中介绍二、华升富士达电梯简介(一)华升富士达电梯的机种分类华升富士达电梯机种有：EXCEL-VF；DXVF；SDVF；CSVF；分别按以下配置分类：1) 按驱动方式（曳引方式）：曳引机：EXDNii——智慧型蜗轮蜗杆变频调速电梯ECEED——智慧型无机房交流变频调速电梯ACGL——智慧型交流无齿变频调速电梯2) 按电机驱动控制方式SLI型——采用由富士达开发富士电机公司制造的逆变换器，无顺变换器，此类控制方式适用于EXDNii驱动。
有SLI-360；SLI-900G11S型——采用富士电机公司制造的电梯专用变频器。
3)按电脑控制方式DIM型——MR-MIC微机装置包含MMIC、VMIC两种微机，通过各回路板用串行通讯的方式相互进行情报交流，完成各种功能。
CP28X型——将MMIC、VMIC及各种通信功能集成在主机板（CP28）和接口板，各部分用串行通讯的方式相互进行情报交流，完成各种功能。
*本项目主要规格配置见附页(二)富士达电梯的主要组成部件如下：（本资料所介绍以项目配置为主）1)曳引机（蜗轮蜗杆减速机）：本项目曳引机有RA和TM两种，由电动机、减速机、曳引轮、导向轮、制动器、速度检测装置，并具备手动松闸、盘车装置，及各类警示标记、上下箭头、转动部位有黄漆。
华升富士达电梯有限公司分公司2)曳引钢丝绳：本项目曳引钢丝绳为Ф12mm×6根维保注意点：1.要确认轿厢及配重的钢丝绳绳头开口销是否脱落，并紧螺母是否松动以及钢丝绳张力。
①当钢丝绳绳头的弹簧长度参差不齐程度达3mm以上时，要调整钢丝绳张力。
②在未安装钢丝绳绳头止转装置时，要调整钢丝绳张力，而后安装止转装置。
华升富士达电梯资料
【目录】一、富士达集团简介二、华升富士达电梯简介三、电梯电气原理、线路说明及调整四、机房、轿厢各种操作功能说明五、电梯调试方法六、电梯维保规范七、故障得分析及对策八、电梯得使用及日常管理华升富士达电梯有限公司分公司一、富士达集团介绍:详见公司样本及“客户培训手册”中介绍二、华升富士达电梯简介(一)华升富士达电梯得机种分类华升富士达电梯机种有:EXCEL－VＦ;DXVF；SDVＦ；CＳＶF;分别按以下配置分类：1) 按驱动方式（曳引方式):曳引机:EXDNii——智慧型蜗轮蜗杆变频调速电梯ＥＣEED－-智慧型无机房交流变频调速电梯ACＧＬ-—智慧型交流无齿变频调速电梯２）按电机驱动控制方式ＳLＩ型——采用由富士达开发富士电机公司制造得逆变换器，无顺变换器，此类控制方式适用于EXＤＮii驱动。
有SLＩ—36０；SLI—90０G11S型——采用富士电机公司制造得电梯专用变频器。
3)按电脑控制方式ＤＩＭ型——ＭR-ＭIＣ微机装置包含MMIC、VMIC两种微机，通过各回路板用串行通讯得方式相互进行情报交流,完成各种功能。
CP28Ｘ型—-将MＭIC、VMIC及各种通信功能集成在主机板(CＰ28)与接口板,各部分用串行通讯得方式相互进行情报交流，完成各种功能。
*本项目主要规格配置见附页(二）富士达电梯得主要组成部件如下：(本资料所介绍以项目配置为主)1)曳引机（蜗轮蜗杆减速机):本项目曳引机有RＡ与ＴＭ两种,由电动机、减速机、曳引轮、导向轮、制动器、速度检测装置,并具备手动松闸、盘车装置，及各类警示标记、上下箭头、转动部位有黄漆。
华升富士达电梯有限公司分公司2)曳引钢丝绳:本项目曳引钢丝绳为Ф12mm×6根维保注意点：1.要确认轿厢及配重得钢丝绳绳头开口销就是否脱落，并紧螺母就是否松动以及钢丝绳张力。
①当钢丝绳绳头得弹簧长度参差不齐程度达3mｍ以上时,要调整钢丝绳张力．②在未安装钢丝绳绳头止转装置时,要调整钢丝绳张力,而后安装止转装置。
富士达电梯调试与维修手册
华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。
3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。
2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。
（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。
富士达csvf-2电梯电气相关符号及说明
富士达CSVF-2电梯电气相关符号及说明size=4]继电器型号简要说明1E -------------------安全回路动作监控用继电器36 -------------------主控电路电源确认用接触器36Z------------------主控电路辅助用继电器6 --------------------三相电源和马达驱动（变频器之间）通断用接触器6Z ------------------主控电路运行确认继电器AR1-----------------停电时切断市电供应接触器AR1A---------------停电时切断市电供应辅助继电器AR2-----------------停电自动再平层时提供电源输入输出用继电器B4--------------------释放制动器用接触器B4Z-------------------释放制动器用继电器BK--------------------释放制动器用继电器CHK-----------------安全回路检测用继电器D222----------------检修运行及提前开门时的速度监控继电器D222L--------------平层区域提前开门时的速度监控继电器E0 -------------------故障信号检测用继电器HS -------------------平层区域外确认开门的继电器RCEF----------------轿厢风扇控制继电器RCEL----------------轿厢照明灯控制用继电器SF1-SF4------------安全继电器SP -------------------避难层返回信号输出用继电器2、其它机器装置记号位置功能描述BK--------------机房---------------------------------电磁制动器接点PG1------------机房---------------------------------编码器RB--------------机房---------------------------------夹绳器开关MHS-----------机房----------------------------------盘车手轮开关GV--------------机房---------------------------------轿厢限速器开关CLT------------轿厢内------------------------------轿厢照明SSS-----------轿厢内-------------------------------轿厢门安全触板2IR-1D2IR-1U2IR-3A2IR-3B---------轿厢上-----此4个传感器检测IR板时会向负载输出电流CLG------------轿厢上部---------------------------轿厢门锁开关CLGA----------轿厢上部--------------------------轿厢副门锁开关CFM-----------轿厢上部-------------------------轿厢上部紧急开关CTL-----------轿厢上部--------------------------关门限位开关C5CC3CO1CO2CC1CC2CCLC----------轿厢上部-------------------------这7个开关是门机位置开关OTL--------- 轿厢上部---------------------------开门限位开关LC1 ---------轿厢下-------------------------------差动变压器4WC- -------轿厢下--------------------------------超载开关3IR-*S------井道内-------------------确认轿厢的所在位置及修正选择器CLS-*---------井道内-----------------------------厅门锁开关CLS-*A-------井道内-----------------------------厅门副锁开关LS11 --------井道内-----------------------------上升行程超位极限开关LS12 ----------井道内------------------------------上升极限开关LS21 -------井道内------------------------------下降行程超位极限开关LS22--------井道内--------------------------------下降极限开关LS101LS102LS103--------井道内----------------这3个开关是上升终端慢速下降开关LS201LS202LS203 -------井道内----------------这3个开关是下降终端慢速下降开关LS1M---------井道内-----------------------------检修运行防冲顶极限开关CSS------------底坑内----------------------------补偿绳轮开关OBS------------底坑内-----------------------------油压缓冲器开关TPS-------------底坑内-----------------------------涨紧轮开关。
电梯符号说明(教学备用)

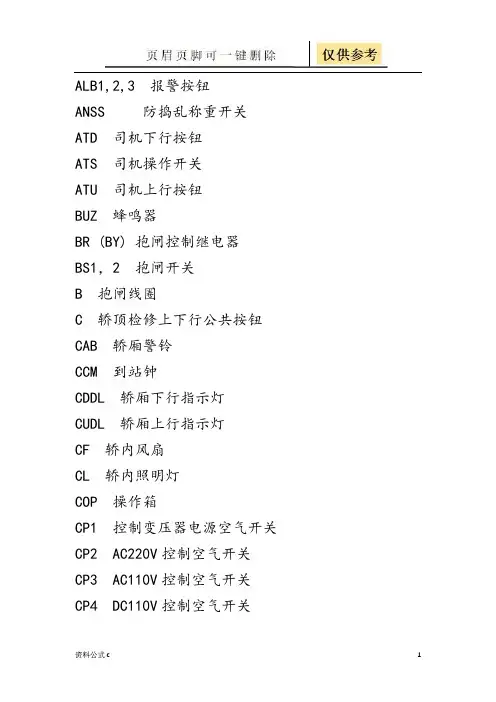

ALB1,2,3 报警按钮ANSS 防捣乱称重开关ATD 司机下行按钮ATS 司机操作开关ATU 司机上行按钮BUZ 蜂鸣器BR (BY) 抱闸控制继电器BS1，2 抱闸开关B 抱闸线圈C 轿顶检修上下行公共按钮CAB 轿厢警铃CCM 到站钟CDDL 轿厢下行指示灯CUDL 轿厢上行指示灯CF 轿内风扇CL 轿内照明灯COP 操作箱CP1 控制变压器电源空气开关CP2 AC220V控制空气开关CP3 AC110V控制空气开关CP4 DC110V控制空气开关CP5 AC24V控制空气开关CPI 厅外位置显示CBFS1 轿厢缓冲器1 CBFS2 轿厢缓冲器2CNT 计数器D 轿厢检修下行按钮DCB 关门按钮DCL 关门限位开关DHB 门打开保持按钮DOB 开门按钮DOL 开门限位开关DIS 下再平层光电开关DDB 紧急运行操作上行按钮DFC 门锁继电器DBD 接触器监视反馈信号DM 门电机DS 厅门门锁开关ECB 紧急呼叫按钮对讲机EEC 安全窗开关ELTU 应急照明ERO 紧急运行操作EROB 紧急运行盒EL1 轿内照明EFO 紧急消防操作FAN 风扇FS 轿内风扇开关FUJI Drive 富士变频器GECB 控制板GECB-EN 通用版GECB-A1 亚洲版GECB-A2 亚洲精简版GSS 涨紧轮开关HB 厅外呼梯按钮HDDL 厅外下行方向灯HUDL 厅外上行方向灯HPI 厅外位置显示器HTTL 厅外呼梯按钮灯HL 接地条ISS 独立开关INS 检修继电器J 三相保护继电器LNS 满载开关LWS 超载开关LS 轿内照明开关LRD 光眼MTC 马达热敏电阻MCBC MCBC控制板NSB 直使开关OS 限速器开关PC1 电容PR1 电阻PEC 底坑急停按钮PKS 停车开关RS5 远程通讯板RBFS 对重缓冲器开关RE2 整流桥堆RS5 RS5版RDO 后门开门继电器SOS 安全钳开关SGS 安全触板开关SW 变频器输出接触器SW 主接触器SOM SOM切换版TCI 轿顶检修开关TCL 轿顶照明灯TES 轿顶急停开关TUR 轿顶维修开关TURS 钮子开关TRF1 控制变压器TB2 威德米勒端子T1,T2 AMP插件UIS 上再平层光电开关U 轿顶检修上行按钮UDB 紧急运行操作上行按钮XRDS 电阻式门机1LV 门区光电开关2LV 门区光电开关1LS 下强迫减速开关2LS 上强迫减速开关7LS 下极限开关8LS 上极限开关。
华升富士达电器开关符号说明
华升富士达电器开关符号说明
杭州华升富士达电器开关符号说明：
1、指示灯
电器开关上面带有指示灯，符号为两个圆点连接在一起。
这表示开关
上有一个指示性灯，当断路器开启时，该灯会亮。
2、按钮
当你看到电器开关上有两个小圆点，垂直相连时，指的就是一个按钮。
这个按钮是用来开关断路器的。
3、插座
符号为两个圆点和一个小矩形框。
这表示该开关上有一个插座，用来
连接电源或其他设备。
4、把手
电器开关上的把手，符号为“一”，表示该开关上面有一个把手，可用
来将断路器动作控制。
华升富士达电梯资料资料
【目录】一、富士达集团简介二、华升富士达电梯简介三、电梯电气原理、线路说明及调整四、机房、轿厢各种操作功能说明五、电梯调试方法六、电梯维保规范七、故障的分析及对策八、电梯的使用及日常管理华升富士达电梯有限公司分公司一、富士达集团介绍：详见公司样本及“客户培训手册”中介绍二、华升富士达电梯简介(一)华升富士达电梯的机种分类华升富士达电梯机种有：EXCEL-VF；DXVF；SDVF；CSVF；分别按以下配置分类：1) 按驱动方式（曳引方式）：曳引机：EXDNii——智慧型蜗轮蜗杆变频调速电梯ECEED——智慧型无机房交流变频调速电梯ACGL——智慧型交流无齿变频调速电梯2) 按电机驱动控制方式SLI型——采用由富士达开发富士电机公司制造的逆变换器，无顺变换器，此类控制方式适用于EXDNii驱动。
有SLI-360；SLI-900G11S型——采用富士电机公司制造的电梯专用变频器。
3)按电脑控制方式DIM型——MR-MIC微机装置包含MMIC、VMIC两种微机，通过各回路板用串行通讯的方式相互进行情报交流，完成各种功能。
CP28X型——将MMIC、VMIC及各种通信功能集成在主机板（CP28）和接口板，各部分用串行通讯的方式相互进行情报交流，完成各种功能。
*本项目主要规格配置见附页(二)富士达电梯的主要组成部件如下：（本资料所介绍以项目配置为主）1)曳引机（蜗轮蜗杆减速机）：本项目曳引机有RA和TM两种，由电动机、减速机、曳引轮、导向轮、制动器、速度检测装置，并具备手动松闸、盘车装置，及各类警示标记、上下箭头、转动部位有黄漆。
华升富士达电梯有限公司分公司2)曳引钢丝绳：本项目曳引钢丝绳为Ф12mm×6根维保注意点：1.要确认轿厢及配重的钢丝绳绳头开口销是否脱落，并紧螺母是否松动以及钢丝绳张力。
①当钢丝绳绳头的弹簧长度参差不齐程度达3mm以上时，要调整钢丝绳张力。
②在未安装钢丝绳绳头止转装置时，要调整钢丝绳张力，而后安装止转装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
富士达CSVF-2电梯电气相关符号及说明

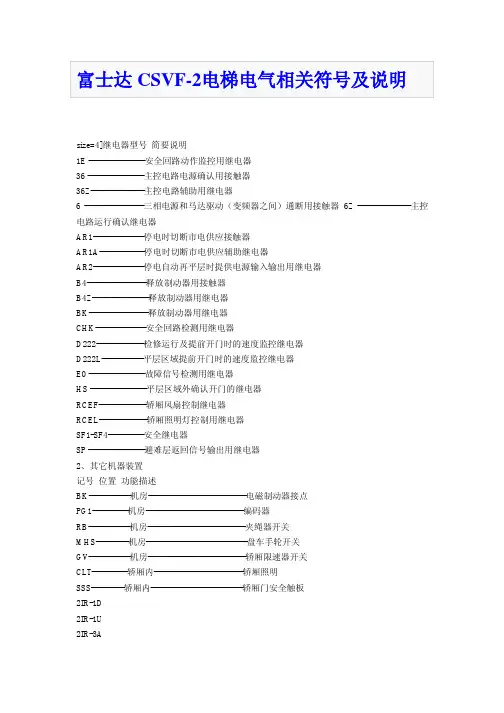

1、接触器及继电器
继电器型号简要说明
1E -------------------安全回路动作监控用继电器
36 -------------------主控电路电源确认用接触器
36Z------------------主控电路辅助用继电器
6 --------------------三相电源和马达驱动（变频器之间）通断用接触器6Z ------------------主控电路运行确认继电器
AR1-----------------停电时切断市电供应接触器
AR1A---------------停电时切断市电供应辅助继电器
AR2-----------------停电自动再平层时提供电源输入输出用继电器
B4--------------------释放制动器用接触器
B4Z-------------------释放制动器用继电器
BK--------------------释放制动器用继电器
CHK-----------------安全回路检测用继电器
D222----------------检修运行及提前开门时的速度监控继电器
D222L--------------平层区域提前开门时的速度监控继电器
E0 -------------------故障信号检测用继电器
HS -------------------平层区域外确认开门的继电器
RCEF----------------轿厢风扇控制继电器
RCEL----------------轿厢照明灯控制用继电器
SF1-SF4------------安全继电器
SP -------------------避难层返回信号输出用继电器
2、其它机器装置
记号位置功能描述
BK--------------机房---------------------------------电磁制动器接点
PG1------------机房---------------------------------编码器
RB--------------机房---------------------------------夹绳器开关
MHS-----------机房----------------------------------盘车手轮开关
GV--------------机房---------------------------------轿厢限速器开关
CLT------------轿厢内------------------------------轿厢照明
SSS-----------轿厢内-------------------------------轿厢门安全触板
2IR-1D
2IR-1U
2IR-3A
2IR-3B---------轿厢上-----此4个传感器检测IR板时会向负载输出电流
CLG------------轿厢上部---------------------------轿厢门锁开关
CLGA----------轿厢上部--------------------------轿厢副门锁开关
CFM-----------轿厢上部-------------------------轿厢上部紧急开关
CTL-----------轿厢上部--------------------------关门限位开关
C5C
C3C
O1C
O2C
C1C
C2C
CLC----------轿厢上部-------------------------这7个开关是门机位置开关OTL--------- 轿厢上部---------------------------开门限位开关
LC1 ---------轿厢下-------------------------------差动变压器
4WC- -------轿厢下--------------------------------超载开关
3IR-*S------井道内-------------------确认轿厢的所在位置及修正选择器CLS-*---------井道内-----------------------------厅门锁开关
CLS-*A-------井道内-----------------------------厅门副锁开关
LS11 --------井道内-----------------------------上升行程超位极限开关
LS12 ----------井道内------------------------------上升极限开关
LS21 -------井道内------------------------------下降行程超位极限开关
LS22--------井道内--------------------------------下降极限开关
LS101
LS102
LS103--------井道内----------------这3个开关是上升终端慢速下降开关LS201
LS202
LS203 -------井道内----------------这3个开关是下降终端慢速下降开关LS1M---------井道内-----------------------------检修运行防冲顶极限开关CSS------------底坑内----------------------------补偿绳轮开关
OBS------------底坑内-----------------------------油压缓冲器开关
TPS-------------底坑内-----------------------------涨紧轮开关。
