高考物理 一轮复习 专题6 带电粒子在复合场中的运动

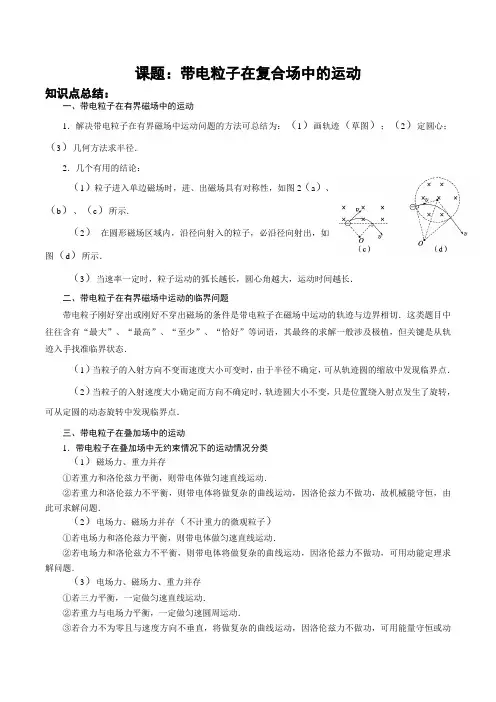

高考物理一轮复习讲义带电粒子在复合场中的运动
课题：带电粒子在复合场中的运动知识点总结：一、带电粒子在有界磁场中的运动1．解决带电粒子在有界磁场中运动问题的方法可总结为：（1）画轨迹（草图）；（2）定圆心；（3）几何方法求半径．2．几个有用的结论：（1）粒子进入单边磁场时，进、出磁场具有对称性，如图2（a）、（b）、（c）所示．（2）在圆形磁场区域内，沿径向射入的粒子，必沿径向射出，如图（d）所示．（3）当速率一定时，粒子运动的弧长越长，圆心角越大，运动时间越长．二、带电粒子在有界磁场中运动的临界问题带电粒子刚好穿出或刚好不穿出磁场的条件是带电粒子在磁场中运动的轨迹与边界相切．这类题目中往往含有“最大”、“最高”、“至少”、“恰好”等词语，其最终的求解一般涉及极植，但关键是从轨迹入手找准临界状态．（1）当粒子的入射方向不变而速度大小可变时，由于半径不确定，可从轨迹圆的缩放中发现临界点．（2）当粒子的入射速度大小确定而方向不确定时，轨迹圆大小不变，只是位置绕入射点发生了旋转，可从定圆的动态旋转中发现临界点．三、带电粒子在叠加场中的运动1．带电粒子在叠加场中无约束情况下的运动情况分类（1）磁场力、重力并存①若重力和洛伦兹力平衡，则带电体做匀速直线运动．②若重力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，故机械能守恒，由此可求解问题．（2）电场力、磁场力并存（不计重力的微观粒子）①若电场力和洛伦兹力平衡，则带电体做匀速直线运动．②若电场力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，可用动能定理求解问题．（3）电场力、磁场力、重力并存①若三力平衡，一定做匀速直线运动．②若重力与电场力平衡，一定做匀速圆周运动．③若合力不为零且与速度方向不垂直，将做复杂的曲线运动，因洛伦兹力不做功，可用能量守恒或动能定理求解问题．四、带电粒子在叠加场中有约束情况下的运动带电体在复合场中受轻杆、轻绳、圆环、轨道等约束的情况下，除受场力外，还受弹力、摩擦力作用，常见的运动形式有直线运动和圆周运动，此时解题要通过受力分析明确变力、恒力做功情况，并注意洛伦兹力不做功的特点，运用动能定理、能量守恒定律结合牛顿运动定律求出结果．五、带电粒子在组合场中的运动带电粒子在组合场中的运动，实际上是几个典型运动过程的组合，因此解决这类问题要分段处理，找出各分段之间的衔接点和相关物理量，问题即可迎刃而解．常见类型如下：1．从电场进入磁场（1）粒子先在电场中做加速直线运动，然后进入磁场做圆周运动．在电场中利用动能定理或运动学公式求粒子刚进入磁场时的速度．（2）粒子先在电场中做类平抛运动，然后进入磁场做圆周运动．在电场中利用平抛运动知识求粒子进入磁场时的速度．2．从磁场进入电场（1）粒子进入电场时的速度与电场方向相同或相反，做匀变速直线运动（不计重力）．（2）粒子进入电场时的速度方向与电场方向垂直，做类平抛运动典例强化例1、在以坐标原点O 为圆心、半径为r 的圆形区域内，存在磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场，如图3所示．一个不计重力的带电粒子从磁场边界与x 轴的交点A 处以速度v 沿－x 方向射入磁场，它恰好从磁场边界与y 轴的交点C 处沿＋y 方向飞出．（1）请判断该粒子带何种电荷，并求出其荷质比q m ；（2）若磁场的方向和所在空间范围不变，而磁感应强度的大小变为B ′，该粒子仍从A 处以相同的速度射入磁场，但飞出磁场时的速度方向相对于入射方向改变了60°角，求磁感应强度B ′多大？此次粒子在磁场中运动所用时间t 是多少？例2、真空区域有宽度为L 、磁感应强度为B 的匀强磁场，磁场方向如图4所示，MN 、PQ 是磁场的边界．质量为m 、电荷量为＋q 的粒子沿着与MN 夹角为θ＝30°的方向垂直射入磁场中，粒子刚好没能从PQ 边界射出磁场（不计粒子重力的影响），求粒子射入磁场的速度大小及在磁场中运动的时间．例3、如图所示的直角坐标系xOy 中，x <0，y >0的区域内有沿x 轴正方向的匀强电场，x ≥0的区域内有垂直于xOy 坐标平面向外的匀强磁场，x 轴上P 点坐标为（－L,0），y 轴上M 点的坐标为（0，233L ）．有一个带正电的粒子从P 点以初速度v 沿y 轴正方向射入匀强电场区域，经过M 点进入匀强磁场区域，然后经x 轴上的C 点（图中未画出）运动到坐标原点O ．不计重力．求：（1）粒子在M 点的速度v ′；（2）C 点与O 点的距离x ；（3）匀强电场的电场强度E 与匀强磁场的磁感应强度B 的比值．例4、如图5所示，在NOQ 范围内有垂直于纸面向里的匀强磁场Ⅰ，在MOQ 范围内有垂直于纸面向外的匀强磁场Ⅱ，M 、O 、N 在一条直线上，∠MOQ ＝60°，这两个区域磁场的磁感应强度大小均为B 。

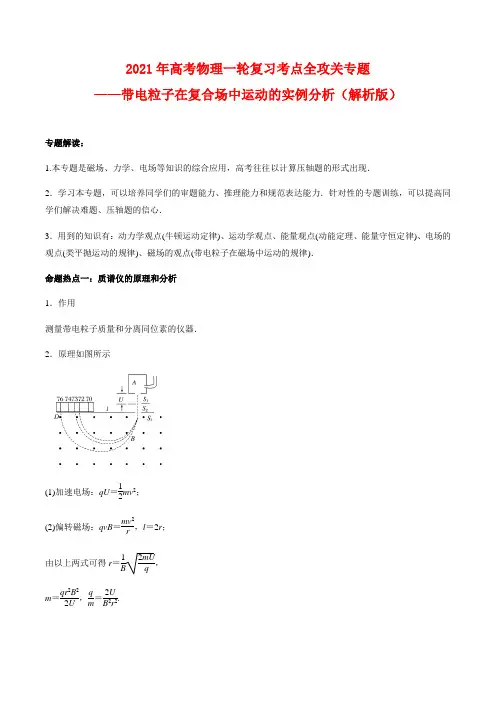

高考物理专题——带电粒子在复合场中运动的实例分析(解析版)
2021年高考物理一轮复习考点全攻关专题 ——带电粒子在复合场中运动的实例分析（解析版）专题解读：1.本专题是磁场、力学、电场等知识的综合应用，高考往往以计算压轴题的形式出现．2．学习本专题，可以培养同学们的审题能力、推理能力和规范表达能力．针对性的专题训练，可以提高同学们解决难题、压轴题的信心．3．用到的知识有：动力学观点(牛顿运动定律)、运动学观点、能量观点(动能定理、能量守恒定律)、电场的观点(类平抛运动的规律)、磁场的观点(带电粒子在磁场中运动的规律)． 命题热点一：质谱仪的原理和分析 1．作用测量带电粒子质量和分离同位素的仪器． 2．原理如图所示(1)加速电场：qU ＝12mv 2；(2)偏转磁场：qvB ＝mv 2r ，l ＝2r ；由以上两式可得r ＝1B 2mUq， m ＝qr 2B 22U ，q m ＝2U B 2r 2.例1 质谱仪可利用电场和磁场将比荷不同的离子分开，这种方法在化学分析和原子核技术等领域有重要的应用．如图所示，虚线上方有两条半径分别为R 和r (R >r )的半圆形边界，分别与虚线相交于A 、B 、C 、D 点，圆心均为虚线上的O 点，C 、D 间有一荧光屏．虚线上方区域处在垂直纸面向外的匀强磁场中，磁感应强度大小为B .虚线下方有一电压可调的加速电场，离子源发出的某一正离子由静止开始经电场加速后，从AB 的中点垂直进入磁场，离子打在边界上时会被吸收．当加速电压为U 时，离子恰能打在荧光屏的中点．不计离子的重力及电、磁场的边缘效应．求： (1)离子的比荷；(2)离子在磁场中运动的时间；(3)离子能打在荧光屏上的加速电压范围．【答案】 (1)8UB 2R ＋r2(2)πB R ＋r28U(3)U R ＋3r 24R ＋r2≤U ′≤U 3R ＋r 24R ＋r2【解析】(1)由题意知，加速电压为U 时，离子在磁场区域做匀速圆周运动的半径r 0＝R ＋r2洛伦兹力提供向心力，qvB ＝m v 2r 0在电场中加速，有qU ＝12mv 2解得：q m ＝8UB 2R ＋r2(2)离子在磁场中运动的周期为T ＝2πmqB在磁场中运动的时间t ＝T2解得：t ＝πBR ＋r 28U(3)由(1)中关系，知加速电压和离子轨迹半径之间的关系为U ′＝4U R ＋r2r ′2若离子恰好打在荧光屏上的C 点，轨道半径r C ＝R ＋3r4U C ＝U R ＋3r 24R ＋r2若离子恰好打在荧光屏上的D 点，轨道半径r D ＝3R ＋r4U D ＝U 3R ＋r 24R ＋r2即离子能打在荧光屏上的加速电压范围：U R ＋3r24R ＋r 2≤U ′≤U 3R ＋r 24R ＋r2.变式1】 (2019·福建龙岩市5月模拟)质谱仪的原理如图所示，虚线AD 上方区域处在垂直纸面向外的匀强磁场中，C 、D 间有一荧光屏．同位素离子源产生a 、b 两种电荷量相同的离子，无初速度进入加速电场，经同一电压加速后，垂直进入磁场，a 离子恰好打在荧光屏C 点，b 离子恰好打在D 点．离子重力不计．则( )A ．a 离子质量比b 的大B ．a 离子质量比b 的小C ．a 离子在磁场中的运动时间比b 的长D ．a 、b 离子在磁场中的运动时间相等 【答案】B【解析】设离子进入磁场的速度为v ，在电场中qU ＝12mv 2，在磁场中Bqv ＝m v 2r ，联立解得：r ＝mv Bq ＝1B2mUq，由题图知，b 离子在磁场中运动的轨道半径较大，a 、b 为同位素，电荷量相同，所以b 离子的质量大于a 离子的质量，所以A 错误，B 正确；在磁场中运动的时间均为半个周期，即t ＝T 2＝πmBq ，由于b 离子的质量大于a 离子的质量，故b 离子在磁场中运动的时间较长，C 、D 错误．命题热点二：回旋加速器的原理和分析1．构造：如图所示，D 1、D 2是半圆形金属盒，D 形盒处于匀强磁场中，D 形盒的缝隙处接交流电源．2．原理：交流电周期和粒子做圆周运动的周期相等，使粒子每经过一次D 形盒缝隙，粒子被加速一次． 3．最大动能：由qv m B ＝mv m 2R 、E km ＝12mv m 2得E km ＝q 2B 2R 22m ，粒子获得的最大动能由磁感应强度B 和盒半径R 决定，与加速电压无关． 4．总时间：粒子在磁场中运动一个周期，被电场加速两次，每次增加动能qU ，加速次数n ＝E kmqU ，粒子在磁场中运动的总时间t ＝n 2T ＝E km 2qU ·2πm qB ＝πBR 22U.例2 (多选)(2019·山东烟台市第一学期期末)如图所示是回旋加速器的示意图，其核心部分是两个D 形金属盒，分别与高频交流电源连接，两个D 形金属盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两个D 形金属盒处于垂直于盒底的匀强磁场中，下列说法中正确的是( )A ．加速电压越大，粒子最终射出时获得的动能就越大B ．粒子射出时的最大动能与加速电压无关，与D 形金属盒的半径和磁感应强度有关C ．若增大加速电压，粒子在金属盒间的加速次数将减少，在回旋加速器中运动的时间将减小D ．粒子第5次被加速前、后的轨道半径之比为5∶ 6 【答案】BC【解析】粒子在磁场中做圆周运动，由牛顿第二定律得：qv m B ＝m v m 2R ，解得：v m ＝qBRm ，则粒子获得的最大动能为：E km ＝12mv m 2＝q 2B 2R 22m ，知粒子获得的最大动能与加速电压无关，与D 形金属盒的半径R 和磁感应强度B 有关，故A 错误，B 正确；对粒子，由动能定理得：nqU ＝q 2B 2R 22m ，加速次数：n ＝qB 2R 22mU ，增大加速电压U ，粒子在金属盒间的加速次数将减少，粒子在回旋加速器中运动的时间：t ＝n 2T ＝n πmqB 将减小，故C正确；对粒子，由动能定理得：nqU ＝12mv n 2，解得v n ＝2nqUm，粒子在磁场中做圆周运动，由牛顿第二定律得：qv n B ＝m v n 2r n ，解得：r n ＝1B 2nmU q ，则粒子第5次被加速前、后的轨道半径之比为：r 4r 5＝45，故D 错误．变式2 (多选)(2019·福建龙岩市3月质量检查)回旋加速器是加速带电粒子的装置，如图所示．其核心部件是分别与高频交流电源两极相连接的两个D 形金属盒(D 1、D 2)，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D 形金属盒处于垂直于盒底的匀强磁场中，D 形盒的半径为R .质量为m 、电荷量为q 的质子从D 1半盒的质子源(A 点)由静止释放，加速到最大动能E km 后经粒子出口处射出．若忽略质子在电场中的加速时间，且不考虑相对论效应，则下列说法正确的是( )A ．质子加速后的最大动能E km 与交变电压U 大小无关B ．质子在加速器中的运行时间与交变电压U 大小无关C ．回旋加速器所加交变电压的周期为πR2mE kmD ．D 2盒内质子的轨道半径由小到大之比为1∶3∶5∶… 【答案】ACD【解析】质子在回旋加速器中做圆周运动，洛伦兹力提供向心力，有qvB ＝m v 2r ，则v ＝qBrm ，当r ＝R 时，质子有最大动能：E km ＝12mv m 2＝q 2B 2R 22m ，知质子加速后的最大动能E km 与交变电压U 大小无关，故A 正确；质子离开回旋加速器时的动能是一定的，与加速电压无关，由T ＝2πmqB 可知相邻两次经过电场加速的时间间隔不变，获得的动能为qU ，故电压越大，加速的次数n 越少，在加速器中的运行时间越短，故B 错误；回旋加速器所加交变电压的周期与质子在D 形盒中运动的周期相同，由T ＝2πm qB ，R ＝mv m qB ，E km ＝12mv m 2知，T＝πR2mE km，故C 正确；质子每经过1次加速电场动能增大qU ，知D 2盒内质子的动能由小到大依次为qU 、3qU 、5qU …，又r ＝mv qB ＝2mE kqB ，则半径由小到大之比为1∶3∶5∶…，故D 正确.命题热点四：电场与磁场叠加的应用实例共同特点：当带电粒子(不计重力)在复合场中做匀速直线运动时，qvB ＝qE .1．速度选择器(1)平行板中电场强度E 和磁感应强度B 互相垂直．如图所示(2)带电粒子能够沿直线匀速通过速度选择器的条件是qvB ＝qE ，即v ＝EB .(3)速度选择器只能选择粒子的速度，不能选择粒子的电性、电荷量、质量． (4)速度选择器具有单向性．例3 如图所示是一速度选择器，当粒子速度满足v 0＝EB 时，粒子沿图中虚线水平射出；若某一粒子以速度v 射入该速度选择器后，运动轨迹为图中实线，则关于该粒子的说法正确的是( )A ．粒子射入的速度一定是v >EBB ．粒子射入的速度可能是v <EBC ．粒子射出时的速度一定大于射入速度D ．粒子射出时的速度一定小于射入速度 【答案】B 2．磁流体发电机(1)原理：如图所示，等离子体喷入磁场，正、负离子在洛伦兹力的作用下发生偏转而聚集在B 、A 板上，产生电势差，它可以把离子的动能通过磁场转化为电能．(2)电源正、负极判断：根据左手定则可判断出图中的B 是发电机的正极．(3)电源电动势U ：设A 、B 平行金属板的面积为S ，两极板间的距离为l ，磁场磁感应强度为B ，等离子体的电阻率为ρ，喷入气体的速度为v ，板外电阻为R .当正、负离子所受电场力和洛伦兹力平衡时，两极板间达到的最大电势差为U (即电源电动势)，则q Ul ＝qvB ，即U ＝Blv .(4)电源内阻：r ＝ρlS .(5)回路电流：I ＝Ur ＋R.例4 (2019·福建三明市期末质量检测)磁流体发电机的原理如图所示．将一束等离子体连续以速度v 垂直于磁场方向喷入磁感应强度大小为B 的匀强磁场中，可在相距为d 、面积为S 的两平行金属板间产生电压．现把上、下板和电阻R 连接，上、下板等效为直流电源的两极．等离子体稳定时在两极板间均匀分布，电阻率为ρ.忽略边缘效应及离子的重力，下列说法正确的是( )A ．上板为正极，a 、b 两端电压U ＝BdvB ．上板为负极，a 、b 两端电压U ＝Bd 2vρS RS ＋ρdC ．上板为正极，a 、b 两端电压U ＝BdvRSRS ＋ρdD ．上板为负极，a 、b 两端电压U ＝BdvRSRd ＋ρS【答案】C【解析】根据左手定则可知，等离子体射入两极板之间时，正离子偏向a 板，负离子偏向b 板，即上板为正极；稳定时满足U ′d q ＝Bqv ，解得U ′＝Bdv ；根据电阻定律可知两极板间的电阻为r ＝ρdS ，根据闭合电路欧姆定律：I ＝U ′R ＋r ，a 、b 两端电压U ＝IR ，联立解得U ＝BdvRSRS ＋ρd ，故选C.3．电磁流量计。
带电粒子在复合场中的运动(经典题例)
带电粒子在复合场中的运动一、带电粒子在复合场中运动的轨迹欣赏例1、如图所示，两个共轴的圆筒形金属电极，外电极接地，其上均匀分布着平行于轴线的四条狭缝a、b、c和d，外筒的外半径为r，在圆筒之外的足够大区域中有平行于轴线方向的均匀磁场，磁感强度的大小为B。
在两极间加上电压，使两圆筒之间的区域内有沿半径向外的电场。
一质量为ｍ、带电量为＋q的粒子，从紧靠内筒且正对狭缝a的S点出发，初速为零。
如果该粒子经过一段时间的运动之后恰好又回到出发点S，则两电极之间的电压U应是多少？（不计重力，整个装置在真空中）例2、如图所示，在x轴上方有垂直于xy平面的匀强磁场，磁感应强度为B，在x 轴下方有沿y轴负方向的匀强电场，场强为E，一质量为m，电量为-q的粒子从坐标原点O沿着y轴正方向射出，射出之后，第三次到达x轴时，它与O点的距离为L，求此时粒子射出时的速度和运动的总路程（重力不记）例3、据有关资料介绍，受控热核聚变反应装置中有极高的温度，因而带电粒子将没有通常意义上的容器可装，而是由磁场约束带电粒子运动将其束缚在某个区域内，现按下面的简化条件来讨论这个问题，如图所示，有一个环形区域，其截面内半径为R1=√33m，外半径为R2=1.0m，区域内有垂直纸面向外的匀强磁场，已知磁感应强度B=1.0 T，被束缚粒子的比荷qm=4×107C/kg。
(1)若中空区域中的带电粒子沿环的半径方向射入磁场，求带电粒子不能穿越磁场外边界的最大速度V0.(2)若中空区域中的带电粒子以（1)中的最大速度V0沿圆环半径方向射入磁场，求带电粒子从进入磁场开始到第一次回到该点所需要的时间t。
例4、据有关资料介绍，受控热核聚变反应装置中有极高的温度，因而带电粒子将没有通常意义上的容器可装，托卡马克装置是一种利用磁约束来实现受控核聚变的环形容器，由磁场将高温、高密等离子体约束在有限的范围内，现按下面的简化条件来讨论这个问题，如图所示，有一个环形区域，其截面内半径为R1=a，外半径为R2=(2√2−1)a，环形区域内有垂直纸面向外的匀强磁场，磁感应强度为B。

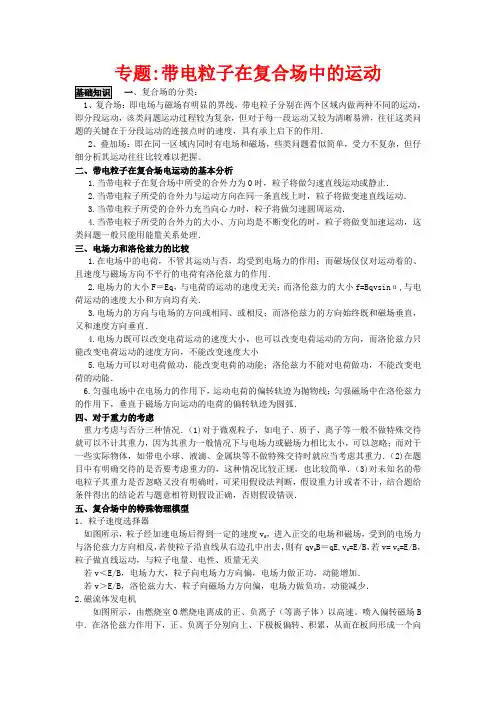

高三物理一轮复习教案：带电粒子在复合场中的运动
专题:带电粒子在复合场中的运动一、复合场的分类：1、复合场：即电场与磁场有明显的界线，带电粒子分别在两个区域内做两种不同的运动，即分段运动，该类问题运动过程较为复杂，但对于每一段运动又较为清晰易辨，往往这类问题的关键在于分段运动的连接点时的速度，具有承上启下的作用．2、叠加场：即在同一区域内同时有电场和磁场，些类问题看似简单，受力不复杂，但仔细分析其运动往往比较难以把握。
二、带电粒子在复合场电运动的基本分析1.当带电粒子在复合场中所受的合外力为0时，粒子将做匀速直线运动或静止．2.当带电粒子所受的合外力与运动方向在同一条直线上时，粒子将做变速直线运动．3.当带电粒子所受的合外力充当向心力时，粒子将做匀速圆周运动．4.当带电粒子所受的合外力的大小、方向均是不断变化的时，粒子将做变加速运动，这类问题一般只能用能量关系处理．三、电场力和洛伦兹力的比较1.在电场中的电荷，不管其运动与否，均受到电场力的作用；而磁场仅仅对运动着的、且速度与磁场方向不平行的电荷有洛伦兹力的作用．2.电场力的大小F＝Eq，与电荷的运动的速度无关；而洛伦兹力的大小f=Bqvsinα,与电荷运动的速度大小和方向均有关．3.电场力的方向与电场的方向或相同、或相反；而洛伦兹力的方向始终既和磁场垂直，又和速度方向垂直．4.电场力既可以改变电荷运动的速度大小，也可以改变电荷运动的方向，而洛伦兹力只能改变电荷运动的速度方向，不能改变速度大小5.电场力可以对电荷做功，能改变电荷的动能；洛伦兹力不能对电荷做功，不能改变电荷的动能．6.匀强电场中在电场力的作用下，运动电荷的偏转轨迹为抛物线；匀强磁场中在洛伦兹力的作用下，垂直于磁场方向运动的电荷的偏转轨迹为圆弧．四、对于重力的考虑重力考虑与否分三种情况．（1)对于微观粒子，如电子、质子、离子等一般不做特殊交待就可以不计其重力，因为其重力一般情况下与电场力或磁场力相比太小，可以忽略；而对于一些实际物体，如带电小球、液滴、金属块等不做特殊交待时就应当考虑其重力．（2)在题目中有明确交待的是否要考虑重力的，这种情况比较正规，也比较简单．（3)对未知名的带电粒子其重力是否忽略又没有明确时，可采用假设法判断，假设重力计或者不计，结合题给条件得出的结论若与题意相符则假设正确，否则假设错误．五、复合场中的特殊物理模型1．粒子速度选择器如图所示，粒子经加速电场后得到一定的速度v0，进入正交的电场和磁场，受到的电场力与洛伦兹力方向相反，若使粒子沿直线从右边孔中出去，则有qv0B＝qE,v0=E/B，若v= v0=E/B，粒子做直线运动，与粒子电量、电性、质量无关若v＜E/B，电场力大，粒子向电场力方向偏，电场力做正功，动能增加．若v＞E/B，洛伦兹力大，粒子向磁场力方向偏，电场力做负功，动能减少．2.磁流体发电机如图所示，由燃烧室O燃烧电离成的正、负离子（等离子体）以高速。
高考物理一轮复习专题6带电粒子在复合场中的运动课件
关闭
CDD.若给P一初速度,P可能做顺时针方向的匀速圆周运动
解析 答案
-17-
基础夯实 自我诊断
5.如图所示,一束粒子(不计重力,初速度可忽略)缓慢通过小孔O1
进入极板间电压为U的水平加速电场区域Ⅰ,再通过小孔O2射入相 互正交的恒定匀强电场、磁场区域Ⅱ,其中磁场的方向如图所示,
磁感应强度大小可根据实际要求调节,收集室的小孔O3与O1、O2在 同一条水平线上。则收集室收集到的是( )
(2)原理:交变电流的周期和粒子做圆周运动的周期相等,粒子经
电场加速,经磁场回旋,由qvB=
������������2 ������
,得Ekm=
������2������2������2 2������
,可见粒子获得的最
大动能由磁感应强度B和D形盒半径r决定,与加速电压无关。
-7-
基础夯实 自我诊断
若撤去磁场,P受重力和电场力仍处于平衡状态,故选项B错误。若所给P
初速A.度若的撤方去向电与场磁,P场可方能向做平匀行加,P只速受直重线力运和动电场力处于平衡状态,做匀速
直线B.运若动撤。去若磁所场给,PP可初能速度做的匀方加向速向直上线且运与动磁场方向垂直,合方度向的,P匀可速能圆做周匀运速动直,故线选运项动C、D正确。
原点O的距离为y,则
xOA=
1at2,a=������������
2
������
,y=v0t
代入数据解得a=1.0×1015 m/s2,
t=2.0×10-8 s,y=0.4 m。
(2)粒子经过y轴时在电场方向的分速度为:
vx=at=2×107 m/s
粒子经过y轴时速度为
v= ������������ 2 + ������02=2 2×107 m/s
高三物理一轮复习带电粒子在复合场中的运动精品PPT课件
所以
vm=
mg
qB
E B
.
qE
答案：g－
mg E
m qB B
误区警示：受力分析的过程中很容易漏掉力或添加力，或者认为摩擦力与运动速度无关， 但是由于速度影响洛伦兹力，从而影响弹力，进而影响摩擦力.
针对训练 2－1：如图 8－4－12 所示，足够长的光滑绝缘斜面与水平面间的夹角为 α（sin α=0.6），放在水平方向的匀强电场和匀强磁场中，电场强度 E=50 V/m，方向水平向左，磁场 方向垂直纸面向外.一个电荷量 q=+4.0×10-2 C，质量 m=0.40 kg 的光滑小球，以初速度 v0=20 m/s 从斜面底端向上滑，然后又下滑，共经过 3 s 脱离斜面.求磁场的磁感应强度.（g 取 10 m/s2）
方法技巧：带电粒子分别在两个区域中做类平抛运动和匀速圆周运动，通过连接点的速度 将两种运动联系起来.
针对训练 1－1：如图 8－4－9 所示，在 x 轴上方有垂直于 xOy 平面向里的匀强磁场，磁感 应强度为 B；在 x 轴下方有沿 y 轴负方向的匀强电场，场强为 E.一质量为 m、电荷量为－q 的 粒子从坐标原点 O 沿着 y 轴正方向射出，射出之后，第三次到达 x 轴时，它与点 O 的距离为 L， 求此粒子射出时的速度 v 的大小和运动的总路程 s（重力不计）.
mg cos
故 B=
qv
E sin
v
0.40 10 0.8 4.0 10 2 10
T
50 0.6 10
T=5 T.
答案：5 T
类型三：带电粒子在复合场中的一般曲线运动 【例 3】 如图 8－4－13 所示，空间存在竖直向下的匀强电场和水平方向（垂直纸面向里） 的匀强磁场，一粒子在电场力和洛伦兹力共同作用下，从静止开始自 A 点沿曲线 ACB 运动， 到达 B 点时速度为零，C 为运动的最低点，不计重力，则（ ）
高考物理一轮复习人教版带电粒子在复合场中的运动名师制作精品课件(54张)
知识梳理
栏目索引
3.如图所示,在匀强电场和匀强磁场共存的区域内,电场的场强为E,方向 竖直向下,磁场的磁感应强度为B,方向垂直纸面向里,一质量为m的带电 粒子,在场区内的一竖直平面内做匀速圆周运动,则可判断该带电粒子
(
C )
知识梳理
栏目索引
mg A.带有电荷量为 的正电荷 E
B.沿圆周逆时针运动
(2)电子进入偏转电场做类平抛运动,在垂直于极板方向做匀加速直线 运动。设电子刚离开电场时垂直于极板方向偏移的距离为y
1 2
根据匀变速直线运动规律y= at2
根据牛顿第二定律a= = 电子在水平方向做匀速直线运动L=v0t
UL2 联立解得y= 4U 0 d y L/2 由图可知 = h L/ 2 x
深化拓展
栏目索引
2-1 (2017北京东城一模,22)如图所示,将一个质量为m、电荷量为+q的 小球,以初速度v0自h高处水平抛出。不计空气阻力影响。重力加速度 为g。 (1)求小球落地点与抛出点的水平距离。 (2)若在空间中加一个匀强电场,小球水平抛出后做匀速直线运动,求该 匀强电场的场强大小及方向。 (3)若在空间中除加(2)中电场外,再加一个垂直纸面的匀强磁场,小球水平 抛出后做匀速圆周运动,且落地点与抛出点的水平距离也为h,求磁场 的磁感应强度大小及方向。
T= m t=
2π
Bq
深化拓展
栏目索引
做功情况
电场力既改变速度方向,也改变速度的大小, 对带电粒子要做功
洛伦兹力只改变速度方向,不改变速度的大 小,对带电粒子永不做功
深化拓展
栏目索引
2.带电粒子在分离电场、磁场中运动问题的求解方法
深化拓展
栏目索引
高考物理一轮通用课件带电粒子在复合场中的运动
4. 改变电场或磁场的参数，重复步骤3，观察并记录 不同条件下的粒子运动轨迹。
03
5. 使用数据采集和分析系统对实验数据进行处理和 分析。
数据处理、结果分析和误差讨论
01
数据处理
02 通过探测器记录带电粒子的位置、速度和时间信 息。
03 利用数据采集和分析系统对数据进行数字化处理 ，得到带电粒子的运动轨迹和相关物理量。
麦克斯韦方程组揭示了电磁波的存在，并预测了光是一种电磁波 ，统一了电学、磁学和光学。
交变电磁场产生原理及特点
交变电磁场是由变化的电场和磁场相 互激发而产生的，其产生原理是麦克 斯韦-安培定律和法拉第电磁感应定律 。
交变电磁场的特点包括：周期性变化 、空间传播性、能量传递性。
带电粒子在交变电磁场中振荡和辐射
加速运动
带电粒子在电场中受到电场力作用，做匀加速直线运动， 遵循牛顿第二定律$F=ma$。
偏转运动
带电粒子以一定速度垂直进入电场后，受到与初速度方向 垂直的电场力作用，做类平抛运动。偏转角度和偏转距离 可通过运动的合成与分解求解。
示波器原理
利用带电粒子在电场中的偏转运动，将电信号转换为光信 号进行显示。
高考物理一轮通用课件带电粒 子在复合场中的运动
汇报人:XX
20XX-01-23
目
CONTENCT
录
• 复合场概述与带电粒子运动基础 • 静电场作用下带电粒子运动规律 • 恒定磁场作用下带电粒子运动规律 • 交变电磁场作用下带电粒子运动规
律
目
CONTENCT
录
• 复杂复合场环境下带电粒子运动分 析
重力、静电力和洛伦兹力共同作用
重力作用
在地球表面，带电粒子受到的重力作用与其质量成正比，方向竖直向下。
高考物理一轮复习课件带电粒子在复合场中的运动
A．若竖直直线是电场线，电场的方向一定竖直向上 B．若竖直直线是电场线，粒子沿直线向上运动过程动能保持不变 C．若竖直直线是等势线，粒子一定做匀速直线运动 D．若竖直直线是等势线，粒子沿直线斜向上运动过程电势能增大
四、课堂检测
2、如图所示，在竖直向上的匀强电场中，有两个质量相等、带异种电荷的小球 A、B(均可视为质点)处在同一水平面上．现将两球以相同的水平速度v0向右抛 出，最后落到水平地面上，运动轨迹如图所示，两球之间的静电力和空气阻力
乙图：
（1）微粒做什么运动？ 匀减速直线运动
（2）微粒所受电场力的大小？
d
（3）微粒运动到B点的动能大小？
重力势能不变（WG=0） 电势能增加（W电<0） 动能减少
一、带电粒子在复合场中的直线运动
【变式】一匀强电场，场强方向是水平的，如图所示，一个质量为m、 电荷量为q的带正电的小球，从O点出发，初速度的大小为v0，在电场 力和重力作用下恰好能沿与场强的反方向成θ角做直线运动，重力加速 度为g，求： （1）电场强度的大小； （2）运动的最大高度；
类型二：带电粒子在复合场中的曲线运动 3、当带电粒子所受合外力F合 不变且与速度垂直，带电粒子将做 类平抛 运动．
一、带电粒子在复合场中的直线运动
【例1】如甲、乙图所示，平行板电容器的两个极板与一直流电源相连，极板间距
为d，带负电的粒质量为m、带电荷量为q，以初速度v0水平射入，恰能沿图中所 示水平直线通过电容器，已知乙图的平行板电容器两极板与水平面夹角为θ，重力 加速度为g。求：
（3）若小球在初始位置的电势能为零，求小球电势能的最大值。
二、带电粒子在复合场中的偏转（运动的合成与分解）
（1）A球：平抛运动，B球：类平抛运动
高考物理带电粒子在复合场中的运动高考复习资料_教学资料
带电粒子在复合场中的运动复习精要一、带点粒子在复合场中的运动本质是力学问题1、带电粒子在电场、磁场和重力场等共存的复合场中的运动，其受力情况和运动图景都比较复杂，但其本质是力学问题，应按力学的基本思路，运用力学的基本规律研究和解决此类问题。
2、分析带电粒子在复合场中的受力时，要注意各力的特点。
如带电粒子无论运动与否，在重力场中所受重力及在匀强电场中所受的电场力均为恒力，它们的做功只与始末位置在重力场中的高度差或在电场中的电势差有关，而与运动路径无关。
而带电粒子在磁场中只有运动 (且速度不与磁场平行)时才会受到洛仑兹力，力的大小随速度大小而变，方向始终与速度垂直，故洛仑兹力对运动电荷不做功.二、带电微粒在重力、电场力、磁场力共同作用下的运动（电场、磁场均为匀强场）1、带电微粒在三个场共同作用下做匀速圆周运动:必然是电场力和重力平衡，而洛伦兹力充当向心力.2、带电微粒在三个场共同作用下做直线运动:重力和电场力是恒力，它们的合力也是恒力。
当带电微粒的速度平行于磁场时，不受洛伦兹力，因此可能做匀速运动也可能做匀变速运动；当带电微粒的速度垂直于磁场时，一定做匀速运动。
3、与力学紧密结合的综合题，要认真分析受力情况和运动情况（包括速度和加速度）。
必要时加以讨论。
三、带电粒子在重力场、匀强电场、匀强磁场的复合场中的运动的基本模型有：1、匀速直线运动。
自由的带点粒子在复合场中作的直线运动通常都是匀速直线运动，除非粒子沿磁场方向飞入不受洛仑兹力作用。
因为重力、电场力均为恒力，若两者的合力不能与洛仑兹力平衡，则带点粒子速度的大小和方向将会改变，不能维持直线运动了。
2、匀速圆周运动。
自由的带电粒子在复合场中作匀速圆周运动时，必定满足电场力和重力平衡，则当粒子速度方向与磁场方向垂直时，洛仑兹力提供向心力，使带电粒子作匀速圆周运动。
3、较复杂的曲线运动。
在复合场中，若带电粒子所受合外力不断变化且与粒子速度不在一直线上时，带电粒子作非匀变速曲线运动。
