热继电器故障分析及处理(新版)
继电器的常见问题及其解决方法
继电器的常见问题及其解决方法一、触点松动回开裂触点是继电器完成切换负荷的电接触零件，有些产品的触点是靠铆装压配合的，其主要的弊病是触点松动、触点开裂或尺寸位置偏差过大。
这将影响继电器的接触可靠性。
出现铲除点松动，是**与触点的配合部分尺寸不合理或操作者对铆压力调节不当造成的。
触点开裂是材料硬度过高或压力太大造成的。
对于不同材料的触点采用不同材料的工艺，有些硬度较高的触点材料应进行退火处理，在进行触点制造、铆压或点焊。
触点制造应细心，由于材料有公差存在，因此每次切断长度应试摸后决定。
触点制造不应出现飞边、垫伤及不饱满现象。
触点铆偏则是操作者将摸具未对正确、上下摸有错位造成。
触点损伤、污染、是未清理干净摸具上的油污染和铁屑等物造成的。
无论是何种弊病，都将影响继电器的工作可靠性。
因此，在触点制造、铆装或电焊过程中，要遵守件检查中间抽样和*终检查的自检规定、以提高装配质量。
二、继电器参数不稳定电磁继电器的零部件相当部分是铆装配合的，存在的主要问题是铆装处松动或结合强度差。
这种毛病会使继电器参数不稳定，高低温下参数变化大，抗机械振动、抗冲击能力差。
造成这种毛病的原因主要是被铆件超差、零件放置不当、工摸具质量不合格或安装不准确。
因此，在铆焊前要仔细检验工摸具和被铆零件是否符合要求。
三、电磁系统铆装件变形铆装后零件弯曲、扭斜、墩粗黑给下道工序的装配或调整造成困难，甚至会造成报废。
这种毛病的原因主要是被铆零件超长，过短或铆装时用力不均匀，摸具装配偏差或设计尺寸有误，零件放置不当造成。
在进行铆装时，操作工人应当先检查零部件尺寸，外型，摸具是否准确，如果摸具未装到位就会影响电磁系统的装配质量或铁心变形、墩粗。
四、玻璃绝缘子损伤玻璃绝缘子是由金属插脚与玻璃烧结而成，在检查、装配、调整、运输、清洗时容易出现的插脚弯曲，玻璃绝缘子掉块、开裂，而造成漏气并时绝缘及耐压性能下降，插脚转动还会造成接触**移位，影响产品可靠通断。

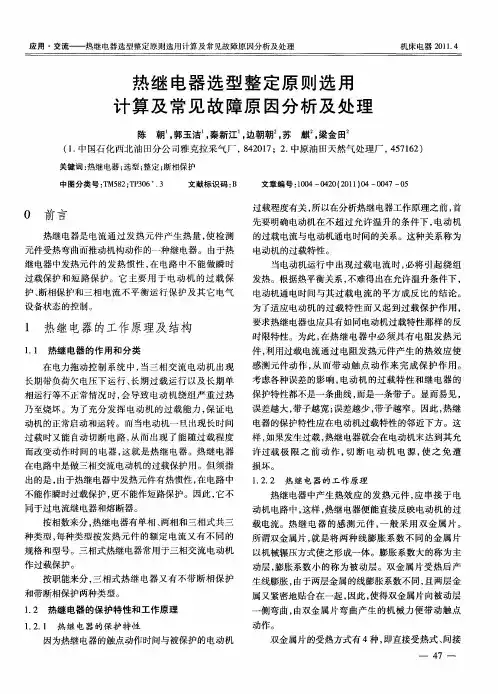

热继电器选型整定原则选用计算及常见故障原因分析及处理
过载程度有 关 ， 以在 分析热继 电器工作原 理之前 ， 许 温 升 的条件 下 ， 电动 机
的过载 电流 与 电动机通 电时 间的关 系 。这种关 系称 为 电动机 的过 载特性 。 当电动 机运行 中 出现过 载 电流 时 ， 必将 引起 绕 组 发热 。根据热平衡 关系 ， 得 出在允许 温 升条件下 ， 不难 电动 机通 电时间与 其 过载 电流 的平 方 成反 比的结论 。 为 了适应 电动机 的过 载特 性而 又起 到 过载 保 护作用 ， 要求 热继 电器 也应具有如 同 电动机 过载特性那 样 的反 时 限特性 。为此 ， 热继 电器 中必须 具有 电阻发 热元 在
４７ —
机床 电器 ２ １． ０ １４
应用 ・ 交流——热继 电器选 型整定原则选用计算及常见故障原 因分析及处理
受热式 、 复合 受热 式 和 电流互感 器 受热 式 。直 接受 热 式是将双金属 片 当做发热元 件 ， 电流直接 通过它 ； 让 间 接受热式 的发 热元件 由电 阻丝或 带制 成 ， 绕在 双金 属
片上且 与双金属 片绝缘 ； 复合 受 热式 介于 上述 两种 方
式之 间 ； 电流互感器 受 热式 的发 热元 件不 直接 串接 于
电动机 电路 ， 而是接于 电流互 感器 的二次侧 ， 这种方 式
多用于 电动机 电流 比较 大 的场合 ， 以减少 通过 发热 元 件 的电流。热元件 串接 在 电动机 定 子绕组 中 ， 电动 机 绕组 电流即为流过热元件 的电流 。当电动机 正常运 行
一
作 次数 很 多 ， 要 选 用 带 速饱 和 电 流互 感 器 的热 继 就
电器 。
对 于正反转相 通断 频繁 的特 殊 工作制 电动机 ， 不 宜采 用热继 电器 作为 过载 保护 装置 ， 而应 使用 埋 人 电 动机绕 组 的温度继 电器 或热敏 电阻来保 护 。 热继 电器具体原则 如下 ：
热继电器常见故障
热继电器常见故障
热继电器是利用电流的热效应推动动作机构，使触头闭合和分断的爱护电器。
它主要用于过载爱护。
在对热继电器检修时，首先应检查热继电器热元件的电流整定值是否与被爱护电动机的额定电流值相当。
如不相当，应调整或更换。
热继电器常见的故障有以下几种。
(1)热继电器的动作有时快有时慢
发生这种状况的缘由有时是热继电器内部机构有某些部件松动，如发觉应将这些部件加以固定。
有时可能是由于在检修中弯折了双金属片，此时可以用高倍电流预试几次，或将双金属片拆下来热处理，以去除内应力。
有时还可能由于通电电流波动太大，或接线螺钉松动而导致动作时快时慢，此时应检查电源电压或拧紧接线螺钉。
(2)热继电器的主电路不通
这一般是由于热元件烧毁或者是热继电器的接线螺钉未拧紧，如检查出为此种状况可以更换热继电器或拧紧接线螺钉。
(3)热继电器的掌握电路不通
发生这种故障的缘由可能为动触头烧毁或热元件烧断、动触片的弹性消逝，如为这种状况应修理或更换触头和触片。
也有时是由于在可调整式热继电器中调整螺钉转到不合适的位置或者是热继电器动作后没有复位，此时应调整螺钉或按动复位按钮。
(4)热继电器不动作
其故障缘由有时为热继电器的额定电流值选用不合适，则应按爱护
容量合理选用。
也可能是电流整定值偏大，要合理调整整定值。
也可能是热元件烧断或脱焊，则应更换，还有可能是动作机构卡阻，则应消退卡阻因素。
热继电器常见故障
用电设备操作正常但热继电器频繁动作或电气设备烧毁但热继电器不动作。
1. 产生原因：（1）热继电器整定电流与被保护设备额定电流值不符。
（2）热继电器可调整部件固定螺钉松动不在原整定点上。
（3）热继电器通过了巨大短路电流后，双金属片已经产生永久变形。
（4）热继电器久未校验，灰尘聚积或生锈或动作机构卡住，磨损，胶木零件变形等。
（5）热继电器可调整部件损坏或未对准刻度。
（6）热继电器盖子未盖上或未盖好。
（7）热继电器外接线螺钉未拧紧或连接线不符合规定。
（8）热继电器安装方式不符合规定或安装环境温度与保护电气设备的环境温度相差太大. 处理方法：（1）按保护设备容量来更换热继电器。
（2）将螺钉拧紧，重新进行调整试验。
（3）对热继电器重新进行调整试验。
（4）清除灰尘污垢，重新进行校验，正常一年一次。
（5）修好损坏部件，并对准刻度，重新调整。
（6）盖好热继电器的盖子。
7）把螺钉拧紧或换上合适的接线。
（8）将热继电器按规定方向安装并按两地温度相差的情况配置适当的热继电器。
二．热继电器动作时快时慢。
1. 产生原因：（1）内部机构有某些部件松动。
（2）在检修中使双金属片弯曲。
（3）外接螺钉未拧紧。
2. 处理方法：（1）将机构部件加固拧紧。
（2）用高倍电流试验几次或将双金属片拆下热处理，以去除热应力）拧紧外接螺钉。
三．热继电器接入后主电路不通。
1. 产生原因：（1）热元件烧毁。
（2）外接线螺丝未拧紧。
2. 处理方法：（1）更换热元件或热继电器。
（2）拧紧外接螺钉。
四．热继电器控制电路不通。
1. 产生原因：（1）触头烧毁或动片弹性消失，动静触头不能接触。
（2）由于刻度盘或调整螺钉转不到合适位置将触头顶开。
2. 处理方法：（1）修理触头和触片。
（2）调整刻度盘或调整螺钉。
热继电器故障分析及处理
热继电器故障分析及处理
热继电器是一种电磁继电器，主要用于保护电动机或其他元件
不受过载或短路的损坏。
热继电器常常用于电路中，如果出现故障，将会对电机的工作造成影响。
因此，对热继电器的故障分析和处理
非常重要。
本文将从以下几方面进行分析和处理：一、热继电器故
障现象；二、热继电器故障原因；三、热继电器故障处理。
一、热继电器故障现象
1. 热继电器不能正常工作，电机不能启动。
2. 热继电器慢速脱落，电机无法正常工作。
3. 热继电器在启动后无法停止，即使关闭所有开关，电机仍处
于运转状态。
4. 热继电器在使用过程中发出响声。
二、热继电器故障原因
1. 固定端接线松动或损坏。
2. 热继电器内部电路松动或短路。
3. 过载或短路过程中热继电器受损。
4. 热继电器中的机械部件发生故障。
三、热继电器故障处理
1。
热继电器的常见故障及处理方法
（1）更换触头或簧片
（2）调整旋钮或螺钉
（3）按动复位按钮
(3)选用标准导线
(4)更换合适的型号
(5)选用带防振动冲击的或 采取防振动措施
(6)改用其它保护措施
(7)按两地温差情况配置适
当的热继电器
主电路不通
（1）热元件烧断
（2）接线螺钉松动或脱落
（1）更换热继电器或热元件
（2）紧固接线螺钉
控制电路不
通
（1）触头烧坏或动触头片弹性消 失
（2）可调整式旋钮转到不合适的 位置
(3)检查电源电压或拧紧接 线螺钉
热继电器动
作太快
(1)整定值偏小
(2)电动机启动时间过长
(3)连接导线太细
(4)操作频率过高
(5)使用场合有强烈冲击和振动机处 环境温度差太大
(1)合理调整整定值
(2)按启动时间要求，选择 具有合适的可返回时间的热 继电器或在启动过程中将热 继电器短接
热继电器的常见故障及处理方法
故障现象
可能的原因
处理方法
热元件烧断
(1)负载短路电流过大
(2)操作频率咼
(1)排除故障更换热继电器
(2)更换合适参数的热继电 器
热继电器不
动作
(1)热继电器的额定电流值选用 不合适
(2)整定值偏大
(3)动作触头接触不良
(4)热元件烧断或脱焊
(5)动作机构卡住
(6)导板脱出
(1)按保护容量合理选用
(2)合理调整整定值
(3)消除触头接触不良因素
(4)更换热继电器
(5)清除卡住因素
(6)重新放入并调试
热继电器动
作不稳定，
时快时慢
热继电器的常见故障、产生原因及检修方法
误动作
1.调节盘的整定值偏小
1.合理调整整定值。如无法满足要求，则更换产品
2.电动机起动时间过长
2.从线路上采取措施，起动时使热继电器短接
3.连接导线太粗
3.改用符合规定的导线
4.操作频率过高
4.正确选用热继电器或改装其他电器
5.强烈的冲击振动
5.选用耐冲击振动的船用热继电器
热元件
烧坏
1.负载侧短路电流过大
1.检查电路，消除故障，更换元件
2.操作频率过高
2.重新选用过载保护电器
热继电器控制电路不通
1.触头烧毁或动触片弹性消失，选成动、静触Байду номын сангаас不能接触
1.修理触头和触片
2.调整螺钉位置不对而将触头顶开
2.重新调整螺钉位置
标准化电力工程施工工艺电气专业热继电器的常见故障产生原因及检修方法故障现象产生原因检修方法热继电器不动作1
热继电器的常见故障、产生原因及检修方法
故障现象
产 生 原 因
检 修 方 法
热继电
器不动作
1．热继电器中的热元件额定电流值与被保护设备的额定电流值不相当
1.按被保护设备的容量来更换或整定热继电器
2．调节盘的整定值偏大
2.合理调整调节盘的整定值
3．触头接触不良
3.去除触头上的灰尘等
4．热元件烧毁或脱焊
4.更换热元件或更换整只产品
5．动作及机构卡死
5.修理动作机构
6.导板脱出
6.重新装入，推动几次。确保动作灵活
7.连接导线太粗
8.安装地方的环境温度与被保护电气设
7.改用符合规定的导线
备的环境温度相差太大
8.按两地温差配置适当的热继电器，如装热继电器处的环境温度甚低，可把整定电流往小调一点
热继电器损坏的原因
热继电器损坏的原因
热继电器（Thermal Relay）是一种用于电路保护的电器，它利用电流产生的热量来驱动保护机构，当电流超过规定值时，热继电器中的热元件会通过电流产生的热量来跳闸，从而切断电路，保护设备不受过电流的损害。
热继电器损坏的原因可能包括。
1.过载：长时间或频繁的过载操作会导致热继电器中的热元件过热，超过其承受能力，导致损坏。
2.电流设置不当：如果热继电器的电流设置不当，可能会导致其在正常工作电流下就触发保护，或者在高电流下无法及时触发保护，这都会导致热继电器损坏。
3.环境因素：高温、高湿、多尘等恶劣环境可能会影响热继电器的散热性能，导致其过热损坏。
4.机械损伤：运输、安装或操作过程中可能会对热继电器造成机械损伤，如撞击、振动等，这可能导致内部部件移位或损坏。
5.质量问题：热继电器本身的质量问题，如材料缺陷、制造工艺不良等，也可能导致其在使用过程中损坏。
6.电磁干扰：强烈的电磁干扰可能会影响热继电器的正常工作，导致误动作或无法动作。
7.电源问题：电源电压波动、电压过高或过低都可能导
致热继电器损坏。
8.继电器老化：随着时间的推移，热继电器中的部件可能会因为老化而失效，导致损坏。
为了确保热继电器的正常工作和延长其使用寿命，应定期对其进行维护和检查，包括检查电流设置、清洁灰尘、确保良好的散热条件等。
同时，选择合适的热继电器型号和高质量的产品也是非常重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全技术 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
热继电器故障分析及处理(新
版)
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes
热继电器故障分析及处理(新版)
热继电器是厂矿企业使用较普遍的电气设备之一，一般由加热元件、控制触头和动作系统、复位机构等三部分组成，它是依靠通过发热元件的负载电流超过允许值时，所产生的持续增大热量使动作机构随之动作的一种保护电器。
主要用于电力拖动系统中保护电动机的过载、及对其它电气设备发热状态的控制，目的是防止电动机等设备长时间严重过载，而导致的电动机等设备绝缘老化加速、使用年限缩短、甚至烧毁的现象发生。
热继电器常见的故障包括：拒绝动作、误动作和动作不稳定时慢时快，产生的原因及其处理措施如下。
1拒绝动作原因及对策
热继电器与电动机等设备不匹配。
额定技术值过大或不适合，造成热继电器拒动。
额定技术参数应重新选择。
热继电器外接线螺钉虚接、虚焊。
应将外接线全部检查后接好接实。
动作电流整定值偏大，应合理调低整定值或更换额定电流符合要求的热继电器。
因负荷侧短路或负载电流过大。
反复短时操作频率过高或机械机构故障，使热继电器不能动作，导致热元件烧断或脱焊拒动。
应更换新热继电器，或选择带速饱和电流互感器的热继电器。
年久失修，导致机械动作机构和胶木零件的磨损。
积尘锈蚀或变形甚至卡住。
应修理调整，但应防止热继电器动作特性发生变化。
热继电器导板脱出，应重新放入并校验其是否灵活。
热继电器可调整部件，应调整至整定点位置。
热继电器触头接触不良，应清除触头表面尘垢或氧化物等。
热继电器动触杆弹性减小或消失、触头接触不上或烧坏。
应修理动触头杆或触头，必要时更换。
2误动作
整定值偏小，合理调高整定值或更换额定电流符合要求的热继
电器。
电动机拖动时间过长，应按电动机起动时间要求选择具有适合可返回时间级数的热继电器，或起动时将热继电器短接，起动后再解除其短接。
操作频率过高，应合理选用并限定操作频率。
有强烈外部冲击振动。
应采用防振措施或选用抗冲击振动性好的热继电器。
可逆运转，反接制动或密接通断。
不宜选用双金属片-热元件式继电器，应改用半导体温度热继电器保护。
热继电器安装不合规定或热继电器周围温度与被保护设备的周围温度相差太大。
应按两处温度差配置适当的热继电器。
3动作不稳定，时慢时快
热继电器内部机构中，个别零部件松动。
应及时紧固零部件。
电流波动太大，热继电器调整试验时，电流波动太大或外线螺丝没有拧紧、每试验中间的冷却状态不同、造成双金属片弯折。
相应措施是安装稳流器，将外接线螺钉拧紧，使冷却状态保持相同，
校验电流表的准确度或更换热继电器。
