传感器解决方案
传感器的问题解决方案
传感器的问题解决方案引言概述：传感器是现代科技中不可或缺的一部分，它们广泛应用于各个领域，包括工业、医疗、交通等。
然而，传感器在使用过程中可能会遇到各种问题，如精度不准确、信号干扰、故障等。
本文将介绍传感器常见的问题，并提供解决方案，以帮助用户更好地解决传感器问题。
一、传感器精度问题解决方案：1.1 校准传感器：传感器的精度可能会受到环境因素的影响，如温度、湿度等。
通过定期校准传感器，可以提高其精度。
校准过程可以使用标准样品或专业仪器进行，确保传感器输出的数据准确可靠。
1.2 优化传感器布置：传感器的布置位置也会影响其精度。
在安装传感器时，应考虑周围环境的影响，避免干扰源的存在。
同时，合理选择传感器的安装位置，使其能够最大程度地接触到被测物体，并减少误差。
1.3 更新传感器固件：有些传感器的精度问题可能是由于固件版本较旧引起的。
及时检查并更新传感器的固件，可以解决一些精度问题，并提升传感器的性能。
二、传感器信号干扰问题解决方案：2.1 屏蔽传感器信号：传感器信号可能会受到其他电磁干扰源的影响，如电线、电气设备等。
在安装传感器时，可以使用屏蔽材料将传感器信号线包裹起来，以减少外部干扰的影响。
2.2 优化传感器接线：传感器的接线方式也会影响信号的稳定性。
确保传感器的接线牢固可靠，避免接线松动或接触不良导致的信号干扰。
同时，根据传感器的规格要求选择合适的电缆和连接器，以提高信号传输的质量。
2.3 使用滤波器：在一些特殊环境下，如高频干扰较多的场所，可以使用滤波器来滤除干扰信号。
滤波器可以帮助传感器准确地捕捉到所需的信号，并减少干扰的影响。
三、传感器故障问题解决方案：3.1 检查供电电源：传感器故障可能是由于供电电源不稳定或电压过高导致的。
检查传感器的供电电源，确保电压稳定，避免过高电压对传感器造成损害。
3.2 清洁传感器：一些传感器可能会受到灰尘、污垢等物质的影响，导致故障。
定期清洁传感器表面，保持其干净整洁，可以减少故障的发生。
传感器的问题解决方案
传感器的问题解决方案简介：传感器是一种能够感知、接收和转换物理量或化学量等信息的装置。
它在各个领域中起着至关重要的作用，例如工业自动化、环境监测、医疗设备等。
然而，传感器在使用过程中可能会遇到各种问题，如精度降低、响应速度变慢、信号干扰等。
本文将介绍一些常见的传感器问题，并提供相应的解决方案。
一、精度降低的问题解决方案：1. 定期校准传感器：传感器在长时间使用后可能会出现精度下降的情况，因此定期进行校准是必要的。
校准可以通过与标准设备进行比对，调整传感器的输出值来实现。
2. 保持传感器的清洁：灰尘、油污等污染物可能会降低传感器的精度。
因此，保持传感器的清洁非常重要。
可以使用清洁剂或柔软的布进行清洁，但要避免使用腐蚀性物质。
3. 避免温度变化：温度的变化可能会对传感器的精度产生影响。
在使用传感器时，尽量避免暴露于极端的温度环境，或者使用温度补偿技术来消除温度对传感器精度的影响。
二、响应速度变慢的问题解决方案：1. 优化传感器的电路设计：传感器的响应速度与电路设计密切相关。
通过优化电路设计，例如减小电阻、电容的数值，可以提高传感器的响应速度。
2. 使用高速采样器：传感器的信号采集也会影响响应速度。
使用高速采样器可以提高传感器的响应速度，确保及时捕捉到信号变化。
3. 选择合适的传感器类型：不同类型的传感器具有不同的响应速度。
根据具体应用需求，选择响应速度较快的传感器类型，以满足实时性要求。
三、信号干扰的问题解决方案：1. 防止电磁干扰：电磁干扰是传感器信号干扰的常见原因之一。
可以采取屏蔽措施，例如使用屏蔽罩、增加地线，以减少电磁干扰对传感器的影响。
2. 使用滤波器：滤波器可以滤除传感器信号中的噪声和干扰，提高信号的质量。
根据具体情况选择合适的滤波器类型和参数进行配置。
3. 优化传感器布线：传感器布线不当也可能引起信号干扰。
合理布置传感器与信号采集设备之间的线路，避免与其他电源线或高频干扰源过近接触，减少信号干扰的可能性。
传感器的问题解决方案
传感器的问题解决方案标题：传感器的问题解决方案引言概述：传感器在现代社会中扮演着重要的角色，它们用于监测和控制各种系统的运行。
然而，传感器在使用过程中可能会遇到各种问题，如灵敏度下降、误差增加等。
本文将针对传感器常见的问题提出解决方案，匡助读者更好地维护和使用传感器。
一、传感器灵敏度下降的解决方案1.1 定期清洁传感器表面：传感器表面的灰尘和污垢会影响传感器的灵敏度，因此定期清洁传感器表面是维护传感器的重要步骤。
1.2 校准传感器：传感器在长期使用后可能会浮现偏差，需要进行校准以确保其准确性和稳定性。
1.3 检查传感器连接：传感器连接不良也会导致灵敏度下降，因此需要检查传感器与设备的连接是否坚固。
二、传感器误差增加的解决方案2.1 调整传感器位置：传感器位置不当可能导致误差增加，需要根据实际情况调整传感器位置。
2.2 检查传感器供电：传感器供电不稳定也会导致误差增加，需要检查传感器的供电情况并及时更换电池或者电源。
2.3 更新传感器固件：传感器固件过时也会导致误差增加，需要及时更新传感器固件以提高其性能和准确性。
三、传感器数据异常的解决方案3.1 检查传感器数据线：传感器数据线连接不良可能导致数据异常，需要检查数据线是否坚固连接。
3.2 重置传感器：传感器在长期使用后可能浮现异常，可以尝试重置传感器以恢复其正常工作状态。
3.3 检查传感器环境：传感器工作环境不良也会导致数据异常，需要检查传感器周围环境是否符合要求。
四、传感器响应速度慢的解决方案4.1 优化传感器参数：根据实际需求调整传感器参数，以提高传感器的响应速度。
4.2 更新传感器驱动程序：传感器驱动程序过时也会导致响应速度慢，需要及时更新驱动程序。
4.3 检查传感器信号线：传感器信号线连接不良也会导致响应速度慢，需要检查信号线是否正常连接。
五、传感器故障的解决方案5.1 替换传感器部件：传感器部件损坏时需要及时更换，以恢复传感器的正常工作。
传感器的问题解决方案

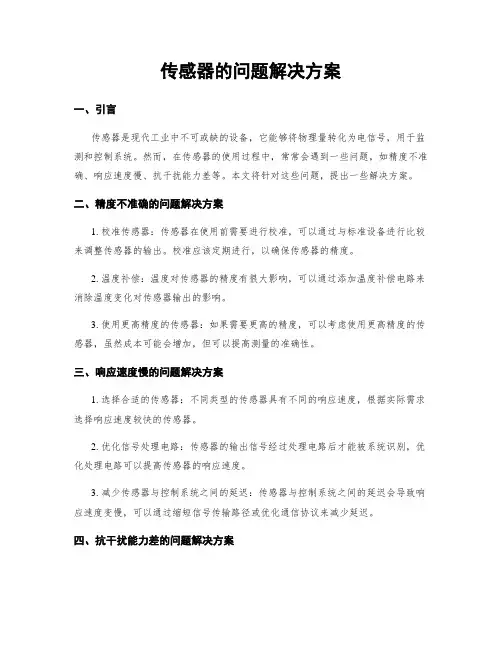

传感器的问题解决方案一、引言传感器是现代工业中不可或缺的设备，它能够将物理量转化为电信号，用于监测和控制系统。
然而，在传感器的使用过程中，常常会遇到一些问题，如精度不准确、响应速度慢、抗干扰能力差等。
本文将针对这些问题，提出一些解决方案。
二、精度不准确的问题解决方案1. 校准传感器：传感器在使用前需要进行校准，可以通过与标准设备进行比较来调整传感器的输出。
校准应该定期进行，以确保传感器的精度。
2. 温度补偿：温度对传感器的精度有很大影响，可以通过添加温度补偿电路来消除温度变化对传感器输出的影响。
3. 使用更高精度的传感器：如果需要更高的精度，可以考虑使用更高精度的传感器，虽然成本可能会增加，但可以提高测量的准确性。
三、响应速度慢的问题解决方案1. 选择合适的传感器：不同类型的传感器具有不同的响应速度，根据实际需求选择响应速度较快的传感器。
2. 优化信号处理电路：传感器的输出信号经过处理电路后才能被系统识别，优化处理电路可以提高传感器的响应速度。
3. 减少传感器与控制系统之间的延迟：传感器与控制系统之间的延迟会导致响应速度变慢，可以通过缩短信号传输路径或优化通信协议来减少延迟。
四、抗干扰能力差的问题解决方案1. 屏蔽传感器周围的干扰源：传感器周围的电磁干扰会影响传感器的测量结果，可以通过屏蔽传感器周围的干扰源，如使用金属屏蔽罩等来减少干扰。
2. 使用抗干扰电路：在传感器的信号处理电路中添加抗干扰电路，如滤波器、差分放大器等，可以有效抑制干扰信号。
3. 优化传感器布线：传感器与控制系统之间的布线也会影响抗干扰能力，应尽量避免传感器与高功率设备的布线靠近，减少干扰。
五、结论通过校准传感器、温度补偿、选择合适的传感器、优化信号处理电路、屏蔽干扰源等方法，可以解决传感器的精度不准确、响应速度慢、抗干扰能力差等问题。
在实际应用中，应根据具体情况选择合适的解决方案，以提高传感器的性能和可靠性，确保系统的正常运行。
传感器的问题解决方案
传感器的问题解决方案一、引言传感器是现代科技中不可或缺的重要组成部分，广泛应用于工业自动化、环境监测、医疗设备等领域。
然而，由于传感器的特殊性质，常常会遇到一些问题，如精度不准确、响应时间过长、抗干扰能力差等。
本文将针对这些问题提供解决方案，以提高传感器的性能和可靠性。
二、问题一：精度不准确1. 问题描述传感器在测量过程中可能会出现精度不准确的情况，即测量结果与实际值存在偏差。
2. 解决方案（1）校准传感器：通过与已知准确值进行比较，对传感器进行校准，调整传感器的输出值，使其更接近实际值。
（2）增加滤波器：在传感器输出信号的处理过程中，加入滤波器，滤除噪声和干扰，提高精度。
（3）使用更高精度的传感器：选择精度更高的传感器，以减小测量误差。
三、问题二：响应时间过长1. 问题描述传感器在检测到信号后，需要一定的时间才能输出响应结果，这可能导致延迟问题。
2. 解决方案（1）优化传感器设计：改进传感器的结构和工艺，提高信号检测和处理的速度，缩短响应时间。
（2）增加缓冲器：在传感器输出信号的处理过程中，加入缓冲器，提前处理部分数据，减少响应时间。
（3）使用快速响应的传感器：选择响应速度更快的传感器，以缩短响应时间。
四、问题三：抗干扰能力差1. 问题描述传感器在工业环境中常常受到电磁干扰、温度变化等因素的影响，导致测量结果不准确。
2. 解决方案（1）优化传感器的抗干扰设计：采用屏蔽、隔离等措施，减少外界干扰对传感器的影响。
（2）增加滤波器：在传感器输出信号的处理过程中，加入滤波器，滤除干扰信号，提高抗干扰能力。
（3）使用抗干扰能力更强的传感器：选择抗干扰能力更强的传感器，以减小干扰对测量结果的影响。
五、总结通过对传感器常见问题的解决方案进行分析，我们可以提高传感器的精度、响应时间和抗干扰能力。
校准传感器、优化设计、增加滤波器以及选择更高精度、更快响应、抗干扰能力更强的传感器都是有效的解决方案。
在实际应用中，可以根据具体情况选择合适的方案，以提高传感器的性能和可靠性，满足各种应用需求。
传感器的问题解决方案
传感器的问题解决方案标题：传感器的问题解决方案引言概述：传感器在现代科技中起着至关重要的作用，它们用于感知和测量各种物理量，并将其转换为可用的电信号。
然而，传感器在使用过程中可能会遇到各种问题，如精度问题、灵敏度问题、干扰问题等。
本文将详细介绍传感器常见问题的解决方案。
一、精度问题解决方案：1.1 传感器校准：通过校准传感器，可以消除由于创造过程中的误差或者长期使用导致的精度问题。
1.2 温度补偿：考虑到温度对传感器精度的影响，可以通过温度补偿技术来提高传感器的测量准确性。
1.3 信号滤波：采用信号滤波算法可以去除传感器输出信号中的噪声，从而提高精度。
二、灵敏度问题解决方案：2.1 增加放大器增益：通过增加放大器的增益，可以提高传感器的灵敏度，使其能够更好地感知弱小的变化。
2.2 优化传感器结构：通过改进传感器的结构设计，例如增加传感器的灵敏区域或者改变电路连接方式，可以提高传感器的灵敏度。
2.3 降低环境噪声：在传感器应用环境中采取措施，如屏蔽电磁干扰源或者改善供电质量，可以减少环境噪声对传感器的影响，从而提高其灵敏度。
三、干扰问题解决方案：3.1 地线隔离：通过地线隔离技术，可以有效地消除传感器与其他电路之间的干扰，确保传感器的正常工作。
3.2 屏蔽设计：对传感器进行屏蔽设计，可以减少外部电磁干扰对传感器的影响，提高其抗干扰能力。
3.3 选择合适的工作频率：在传感器设计中，选择合适的工作频率可以减少与其他设备的干扰，提高传感器的可靠性。
四、供电问题解决方案：4.1 电源稳定性：保证传感器供电电源的稳定性，避免电压波动对传感器工作的影响。
4.2 供电电路设计：合理设计供电电路，包括滤波电路和稳压电路，以确保传感器能够获得稳定的供电。
4.3 电源管理：采用合理的电源管理策略，例如休眠模式和低功耗设计，可以延长传感器的使用寿命。
五、数据处理问题解决方案：5.1 数据滤波：通过采用滤波算法，可以去除传感器输出数据中的噪声和异常值，提高数据的可靠性和准确性。
传感器的问题解决方案
传感器的问题解决方案一、引言传感器是现代工业中不可或者缺的重要设备，广泛应用于自动化控制、环境监测、医疗仪器等领域。
然而，由于外界环境的干扰、设备老化等原因，传感器在使用过程中往往会浮现各种问题。
本文将针对传感器常见的问题进行分析，并提供相应的解决方案。
二、传感器常见问题及解决方案1. 传感器信号不稳定问题描述：传感器输出的信号波动较大，不稳定。
可能原因：- 传感器与其他设备的电磁干扰；- 传感器供电不稳定；- 传感器本身存在故障。
解决方案：- 将传感器与其他设备隔离，减少电磁干扰；- 检查传感器供电电源，确保供电稳定；- 如有必要，更换传感器。
2. 传感器响应速度慢问题描述：传感器响应速度较慢，无法满足实时监测需求。
可能原因：- 传感器信号处理电路设计不合理；- 传感器与接收设备之间的通信速率较低；- 传感器本身响应速度较慢。
解决方案：- 优化传感器信号处理电路，提高信号处理速度；- 检查传感器与接收设备之间的通信速率，如有必要，进行升级；- 如有必要，更换响应速度更快的传感器。
3. 传感器精度不高问题描述：传感器输出的数据精度不够，无法满足精确测量的需求。
可能原因：- 传感器本身精度不高；- 传感器与接收设备之间的数据传输存在误差；- 外界环境对传感器测量结果产生影响。
解决方案：- 选择高精度的传感器，确保测量结果准确；- 检查传感器与接收设备之间的数据传输过程，减少误差；- 在安装传感器时，避免外界环境对测量结果的影响。
4. 传感器寿命较短问题描述：传感器使用寿命较短，频繁更换传感器增加了维护成本。
可能原因：- 传感器质量无非关；- 传感器使用环境恶劣；- 传感器使用方式不当。
解决方案：- 选择质量可靠的传感器，确保使用寿命长；- 在选择传感器时，考虑传感器的适合环境；- 遵循传感器的使用说明，正确使用传感器。
5. 传感器无法适应复杂环境问题描述：传感器在复杂环境下无法正常工作。
可能原因：- 传感器的工作温度范围不适应环境；- 传感器对湿度、压力等环境因素敏感；- 传感器的防护等级不够。
传感器的问题解决方案
传感器的问题解决方案一、引言传感器是现代工业和科技领域中广泛应用的重要设备，它能够感知和测量物理量，并将其转换为电信号或者其他形式的输出。
然而，在传感器的使用过程中，往往会遇到各种问题，如精度不稳定、信号干扰、故障等。
本文将针对传感器常见的问题提出解决方案，并提供详细的内容和数据支持。
二、问题一：传感器精度不稳定1. 问题描述：传感器在测量过程中浮现精度不稳定的情况，导致测量结果不许确。
2. 解决方案：通过以下几个步骤解决传感器精度不稳定的问题：a. 校准传感器：使用标准设备对传感器进行校准，调整传感器的零点和增益，提高其测量精度。
b. 优化环境条件：保持传感器工作环境的稳定性，减少温度、湿度等因素对传感器精度的影响。
c. 选择合适的滤波算法：通过滤波算法对传感器输出的信号进行处理，降低噪声干扰，提高精度稳定性。
三、问题二：传感器信号干扰1. 问题描述：传感器在测量过程中受到其他电磁信号的干扰，导致输出结果不许确。
2. 解决方案：以下是解决传感器信号干扰问题的方法：a. 电磁屏蔽：在传感器周围设置电磁屏蔽罩或者使用屏蔽材料，减少外部电磁信号对传感器的影响。
b. 选择合适的信号路线：使用屏蔽性能好的信号路线，减少传感器信号路线与其他电磁信号的干扰。
c. 优化传感器布局：合理安排传感器的布局，避免与其他电磁设备过近，减少干扰的可能性。
四、问题三：传感器故障1. 问题描述：传感器在使用过程中浮现故障，无法正常工作。
2. 解决方案：以下是解决传感器故障问题的方法：a. 检查供电电源：确认传感器的供电电源是否正常，检查电源路线是否连接良好。
b. 检查接口连接：检查传感器与其他设备的接口连接是否松动或者损坏，确保连接可靠。
c. 进行故障诊断：使用专业的故障诊断工具对传感器进行检测，找出故障原因并进行修复或者更换。
五、问题四：传感器测量范围不满足需求1. 问题描述：传感器的测量范围无法满足实际需求，无法准确测量目标物理量。
