地质罗盘仪使用方法
地质罗盘仪使用方法
地质罗盘仪使用方法
1.测磁方位角
将仪器的两个挂钩挂在测绳上，使用罗盘的零端指向测量前进方向。
待磁针静止后读取北磁针的读数。
2.测量岩层产状
（1）测量岩层走向；
将仪器上盖打开，并扳至与底盒成一平面。
使罗盘的长边紧贴层面，将罗盘放平，使园水准器中的气泡居中，待磁针稳定后，指北针（或指南针）所指的方向角即为该岩层的走向。
（2）测量岩层倾向；
将仪器上盖开至与下壳体大约相垂直的位置，将竖直的上壳体贴紧岩层层面，调整仪器，使园水准器的气泡居中，待磁针稳定后，指北针所指方位角，即为岩层倾向。
（3）测量岩层倾角：
将仪器上盖打开，并扳至与底盒成一平面。
将长边（底盒刻有半园读数的一边）顺岩层的倾向侧立于岩层面上，然后转动手把，使长水准器的气泡居中，游标指示盘所指的度数即为岩层倾角。
上述方法可同时用于断层面及裂缝面的产状测量
3.测量斜坡的坡角
将仪器上盖打开并侧立，通过底盒瞄准器（下挂钩）和上壳体之透视孔，，瞄准前方与视线等高之点，板动把手，使长水准器气泡居中（可以从反光镜中看出），游标指示盘所指度数即长斜坡坡角。
4.作校准用
将上盖向后打开，扳平，调整指示器使之刻线指在90°，并让长水准器气泡居中，测仪器两边及反光镜刻线形成垂直线，可以校准垂直角，当指示器刻线指在0°时，让长水准器气泡居中，则仪器盒两边及反光镜形成水平线，可以校准水平。
地质罗盘的详细使用方法
地质罗盘的详细使用方法地质罗盘是一种测量方位角度的仪器，主要用于地质勘探、地质调查和地质地图测绘等工作中。
下面将详细介绍地质罗盘的使用方法。
一、地质罗盘的结构和特点地质罗盘由底座、转盘、刻度盘、罗盘盖、刻度环、可调脚架等部分组成。
其主要特点是：尺寸小巧、重量轻、可读性高、使用方便。
二、地质罗盘的使用前准备使用地质罗盘前，首先要将其调校至零度，即调整使其正确定位北方。
具体操作如下：1.在水平地面上放置地质罗盘底座，并调整脚架，确保仪器水平。
2.将罗盘盖打开，转动转盘，使罗盘盖上的指南针针尖指向大气中不受磁场干扰的北极星。
3.将刻度盘上的刻度与指南针盖上的指南针刻度尽量对齐，确保调整准确。
三、地质罗盘的使用方法1.方位角的测量方位角是指从观测点指向目标点的线段与北方的夹角。
在测量方位角时，首先要站立在观测点上，面向目标点（如山峰、河流交汇点等），然后按以下操作进行：（1）将地质罗盘底座平放在水平地面上，并调整脚架使其保持水平。
（2）将地质罗盘的转盘转动到正对北方，即与方向盘的刻度尽量对齐。
（3）通过尺盘上的刻度盘和刻度环，测量目标点与北方之间的夹角，即为方位角。
2.斜角的测量斜角是指地表两点之间的高程差。
测量过程中，首先要站在目标点上，朝向观测点，然后按以下操作进行：（1）将地质罗盘底座平放在水平地面上。
（2）将地质罗盘转动至观测点所在的位置，使转盘上的刻度与北方对齐。
（3）通过刻度环和刻度盘上的读数，测量目标点与观测点之间的斜角。
3.倾角的测量倾角是指地表上特定点相对于水平面的角度。
在测量倾角时，首先要站在目标点上，然后按以下操作进行：（1）将地质罗盘底座平放在水平地面上。
（2）将地质罗盘转动至观测点所在的位置，使刻度盘的朝向与目标点在地表上的指向相同。
（3）通过刻度环上的读数，测量目标点相对于水平面的倾角。
四、地质罗盘的注意事项1.在使用地质罗盘时，要远离强磁场干扰源，如高压电线、磁铁等，以确保测量的准确性。
地质罗盘怎么使用呢？
地质罗盘怎么使用呢？地质罗盘仪是进行野外地质工作必不可少的一种工具。
地质工作者用它确定方位、测量地形坡度、测量产状等等。
在开展地质工作之前，要进行罗盘的检查与校正。
这也是地质人员的基本功之一。
地质罗盘的检查（零件是否齐全、功能是否正常）（1）打开罗盘的上盖，松开磁针制动器，检查磁针的灵敏度。
操作方法为将罗盘放水平（即水准气泡居中），磁针经摆动后较快静止，并指向南或北方向。
（2）检查水准泡。
正常水准泡应小于玻璃上的小圆圈，以便准确判断气泡是否居中，若水准泡大于大于玻璃上圆圈时，精度不高，无水准泡时，则该罗盘无法使用。
（3）检查刻度环上的刻度是否对着方向盘上的N（北）方向。
如果没有对正，应旋转校正螺丝使其对正。
一般情况下，进行区域地质调查时，由于存在磁偏角，需要结合当地区域的磁偏角进行校正。
地质罗盘的矫正罗盘校正的方法是东偏多少度，则将刻度环顺时针旋转多少度；西偏多少度，则将刻度环逆时针旋转多少度。
若东偏5°，则将5°刻划线调至对准罗盘北端标记线即可，见图3红线所示。
校正前，0°位于照准点或长照准中心合页中心线的位置；校正后，0°已调离照准点或长照准中心合页中心线的位置。
如北京地区西偏5°50′，则将355°10′刻划线调至对准北端标记线即可。
经校正后磁偏角的罗盘可直接用于测量方位角。
地质罗盘的应用一、测量方位1.测量时放松制动螺丝，使对物觇板指向测物，即使罗盘北端对着目的物2.南端靠着自己，进行瞄准，使目的物，对物觇板小孔，盖玻璃上的细丝，对目觇板小孔等连在一直线上3.同时使底盘水准器水泡居中，待磁针静止时指北针所指度数即为所测目的物之方位角。
二、测产状岩层的空间位置决定于其产状要素，岩层产状要素包括岩层的走向、倾向和倾角。
岩层倾向测定测量时，将罗盘北端或接物觇板指向倾斜方向，罗盘南端紧靠着层面并转动罗盘，使底盘水准器水泡居中，读指北针所指刻度即为岩层的倾向。
地质罗盘仪的使用方法及使用注意事项[1]
![地质罗盘仪的使用方法及使用注意事项[1]](https://img.taocdn.com/s3/m/9428a64ff342336c1eb91a37f111f18583d00c6c.png)
地质罗盘仪的使用方法及使用注意事项[1] 地质罗盘仪的使用方法及使用注意事项一、介绍地质罗盘仪是一种用于测量地球表面上磁场的仪器。
它能够提供非常精确的方向和倾角测量，被广泛应用于地质调查、勘探、采矿等领域。
二、地质罗盘仪的结构和原理地质罗盘仪主要由方位圆盘、指南针、水平泡和倾角刻度等组成。
它利用地球磁场中的磁力作用，通过指南针指向磁北方向来判断方向，通过水平泡来测量倾角。
三、地质罗盘仪的使用方法1.准备工作a.确保地质罗盘仪所在地没有附近有磁性物体，以避免干扰磁场测量。
b.根据需要调整罗盘仪的位置，保持它平稳放置。
2.校准地质罗盘仪a.将地质罗盘仪放置于平稳的水平表面上，并旋转方位圆盘，使指南针与主轴方向重合。
b.调整罗盘仪的水平泡，使其指示气泡位于中心位置。
如果需要，可以使用调整螺旋进行微调。
3.测量方向a.将地质罗盘仪举起，保持水平，并指向所需测量的目标。
b.读取指南针上方位圆盘上指示的方向，即可得到目标的方向。
4.测量倾角a.将地质罗盘仪放置在需要测量倾角的表面上，保持水平。
b.通过水平泡的指示读取倾角刻度，即可得到倾角。
四、地质罗盘仪的使用注意事项1.避免磁场干扰：在使用地质罗盘仪时，要远离有磁性物体的区域，以免干扰测量结果。
2.平稳放置：地质罗盘仪在使用时要保持平稳放置，避免震动或移动对测量结果的影响。
3.防止受潮：地质罗盘仪是一种精密仪器，应避免进水或受潮，以免影响仪器的精度和寿命。
4.注意保养：定期清洁地质罗盘仪的表面和仪器内部，以保持其正常使用和延长寿命。
5.注意防摔：地质罗盘仪是一种比较脆弱的仪器，使用时要小心，避免碰撞或摔落。
本文档涉及附件：暂无附件。
本文所涉及的法律名词及注释：暂无法律名词及注释。
地质测量罗盘仪的使用
地质测量罗盘仪的使用地质测量罗盘仪是地质学家和勘探工程师等地球科学领域的重要工具。
它的主要作用是测量地质构造的方位和倾角。
使用地质测量罗盘仪可以帮助我们了解地壳构造、地质断裂、矿床位置等重要地质信息。
本文将详细介绍地质测量罗盘仪的使用步骤和如何解读测量结果。
第一步：设置基准线使用罗盘仪进行测量之前，我们需要选择一个基准线作为参考。
基准线可以是我们要测量的地质构造的准确方向，也可以是一条已知方位的道路或其他地标性的物体。
确定基准线后，使用方位盘将罗盘仪与基准线保持水平，并将方位盘调整到零度。
第二步：测量方位在保持罗盘仪与基准线水平的同时，将罗盘仪从基准线上移开，在待测点上方按下固定装置，使罗盘仪保持在待测方位。
然后，轻轻转动罗盘仪，直到罗盘仪上的方向盘指向零度。
此时，方向盘上的示数即为待测点的方位角。
第三步：校正磁偏角由于地球的磁场并不完全垂直于地球的表面，所以罗盘仪在测量时可能会偏离真实的地质构造方位。
为了解决这个问题，我们需要校正磁偏角。
磁偏角可以通过磁场测量站或相关工具进行确定。
根据所在地的不同，磁偏角可能会有所变化。
要获得准确的方位角，我们需要将罗盘仪上的示数减去对应的磁偏角。
第四步：测量倾角在完成方位角的测量后，我们可以使用倾角仪来测量地质构造的倾斜角度。
将罗盘仪保持水平，并将倾角仪的测量臂放在要测量的斜坡或地质构造上，然后读取示数。
倾角仪示数即为待测地质构造的倾斜角度。
使用地质测量罗盘仪的结果可以为地质学家和勘探工程师提供重要的地质信息。
测量得到的方位角可以用于绘制地质构造图，帮助我们分析地壳的构造特征。
倾角可以用于计算地质断层的倾角、矿床的倾角等。
这些信息对于地质工程项目、矿产资源勘探和地震监测等方面具有重要意义。
然而，使用地质测量罗盘仪也存在一些注意事项。
首先，在使用罗盘仪进行测量时，需要避免与金属物体接触，因为金属物体可能会干扰罗盘仪的测量结果。
其次，罗盘仪应保持水平，以确保测量结果准确可靠。

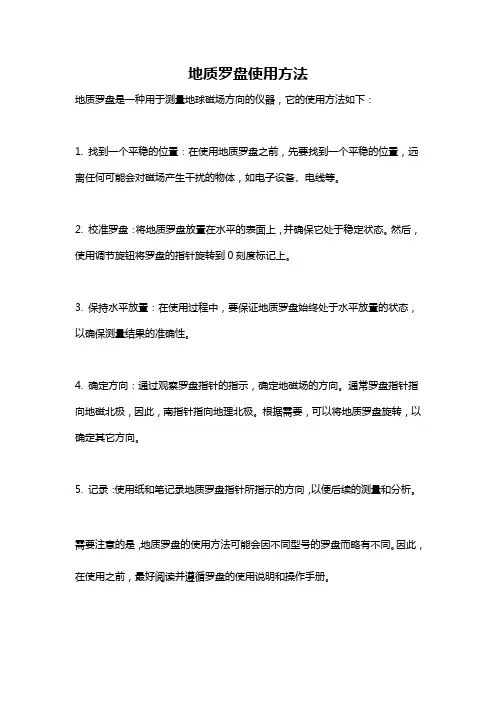

地质罗盘使用方法
地质罗盘使用方法
地质罗盘是一种用于测量地球磁场方向的仪器，它的使用方法如下：
1. 找到一个平稳的位置：在使用地质罗盘之前，先要找到一个平稳的位置，远离任何可能会对磁场产生干扰的物体，如电子设备、电线等。
2. 校准罗盘：将地质罗盘放置在水平的表面上，并确保它处于稳定状态。
然后，使用调节旋钮将罗盘的指针旋转到0刻度标记上。
3. 保持水平放置：在使用过程中，要保证地质罗盘始终处于水平放置的状态，以确保测量结果的准确性。
4. 确定方向：通过观察罗盘指针的指示，确定地磁场的方向。
通常罗盘指针指向地磁北极，因此，南指针指向地理北极。
根据需要，可以将地质罗盘旋转，以确定其它方向。
5. 记录：使用纸和笔记录地质罗盘指针所指示的方向，以便后续的测量和分析。
需要注意的是，地质罗盘的使用方法可能会因不同型号的罗盘而略有不同。
因此，在使用之前，最好阅读并遵循罗盘的使用说明和操作手册。
地质罗盘仪使用方法
地质罗盘仪使用方法第一步：调零使用地质罗盘仪前，首先需要将其调零。
具体方法如下：1.将地质罗盘仪平放在水平面上，等待其静止。
2.向右旋转地质罗盘仪，使指南针返回显示的是正北方向。
3.通过调节磁针阻尼轮，使指南针指针稳定在正北方向上。
如果指南针上方有气泡，则通过调节水平度轮，将气泡调至中央位置，以保持水平度。
第二步：确定方向在正确调零的地质罗盘仪上，可以准确测定方向。
具体方法如下：1.将地质罗盘仪平放在手掌上，并确保水平度。
2.通过观察指南针指针，可以判断当前的方向。
指针指向哪个方向，就表示当前方向为正北的多少度（注意，指南针的刻度通常是逆时针方向的）。
3.如果需要确定其他方向，可以旋转地质罗盘仪，将待测方向对准罗盘仪身上的刻度，读取刻度值即可。
第三步：解决偏差在使用地质罗盘仪的过程中，有时会遇到磁场偏差，导致测定结果与真实值有一定的偏差。
为了减小偏差，可以采取以下方法：2.在测量前，可以先进行一次快速的旋转，然后再次调零，以确保指南针能够自由转动，并使罗盘仪对磁场的偶然分布不敏感。
3.在实地测量时，可以同时使用多个地质罗盘仪进行比较测量，以减小误差。
第四步：处理倾斜度在进行地质罗盘仪测量时，如果工具有倾斜度可能会对测量结果产生影响。
为了排除倾斜度的干扰，可以进行以下操作：1.将地质罗盘仪保持水平，并确保没有倾斜度。
2.如果需要在斜坡上测量，可以使用倾角计校正地质罗盘仪的角度值。
总结：使用地质罗盘仪的关键是准确调零和正确读取指南针的指示。
在实际应用中，还需要注意磁场偏差和倾斜度对测量结果的影响。
通过熟练掌握地质罗盘仪的使用方法，并结合实际情况进行修正，可以获得准确的地理方向信息，从而提高地质勘探、调查和野外考察的成效。
地质罗盘仪使用方法
地质罗盘仪使用方法地质罗盘仪是一种用于测量地球磁场的仪器，广泛应用于地质、地理、测绘等领域。
它可以帮助实地勘查人员确定地质方向、测量结构面倾角和判断地层的倾向等。
使用地质罗盘仪前，我们需要了解仪器的结构和使用方法，接下来我将详细介绍。
一、地质罗盘仪结构地质罗盘仪通常由罗盘仪本体、支撑脚和水平气泡仪等部分组成。
其中，罗盘仪本体是最重要的部分，它包括罗盘盘、磁针、标尺和刻度盘等。
磁针是罗盘仪的核心，指示地球磁场的方向。
标尺和刻度盘用来读取和记录磁针的方向和角度。
二、地质罗盘仪使用方法1. 放置罗盘仪在使用地质罗盘仪前，首先需选择一个水平平整的地方放置罗盘仪。
保证罗盘仪放置平稳，以避免读数时的误差。
2. 标定罗盘仪使用地质罗盘仪前需要进行标定。
标定有两种方法，分别是正震动方法和指北针法。
正震动方法：将地质罗盘仪静置在地面或桌面上，进行一定时间的正震动（即顺时针和逆时针旋转罗盘盘），使罗盘盘中的磁针解除磁定位，保证磁针能自由转动。
震动后，罗盘针会逐渐稳定，并指向地球的磁北方向。
指北针法：将地质罗盘仪放置在平稳的地面上，将指北针置于罗盘仪上，并根据指北针上的刻度调整磁针的指向。
3. 衡量方位角衡量方位角是地质罗盘仪的基本功能之一。
在使用地质罗盘仪衡量方位角时，首先需要校正罗盘仪的靶线与磁针的指向。
将罗盘仪对准目标物，通过转动罗盘盘上的刻度盘，使磁针与靶线重合。
4. 衡量倾角地质罗盘仪还可以测量物体的倾角。
测量倾角时，首先将罗盘仪放置在物体上，通过转动罗盘盘，使磁针指向罗盘刻度盘上的零刻度线。
然后通过观察磁针的指向，即可读取物体的倾角。
5. 记录测量结果测量完成后，需记录下测量结果以备后续使用。
记录内容应包括方位角、倾角、记录时间和具体测量位置等。
三、注意事项1. 使用地质罗盘仪前，需保持仪器的干净和整洁，避免磁性杂质对磁针指向的干扰。
2. 地质罗盘仪在使用时需避免接触金属物体，以免发生磁场干扰。
3. 在进行精确测量时，应尽量选择远离电器和大型金属物体的地点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地质罗盘仪使用方法一、用途DQY-1型地质罗盘仪主要用途可供：1测产状：包括走向、倾向、倾角；2地形草测：包括定方位(即交会定点)，测坡角，定水平；3测垂直角。
二、主要性能：1磁针阻尼时间(磁针偏转90°至停留在原位置上的时间)为30-60秒。
2读数误差：a磁针转动前后所指示之度数误差不大于0.5°；b磁针在0-180°、90-270°处由于偏心所引起误差不大于0.5°；c测角器的读数误差不大于0.5°3水准器灵敏度：a长水准器为15′±3′/2mmb圆水准器为30′±5′/2mm4仪器外形尺寸(长×宽×高)为85×73×35毫米 3。
5仪器重量不超过0.27kg。
三、原理、结构1原理：本仪器是利用一个磁性物体(即磁针)具有指明磁子午线的一定方向的特性配合刻度环的读数，可以确定目标相对于磁子午线的方向。
根据两个选定的测点(或已知的测点)，可以测出另一个未知目标的位置。
2结构(参考结构简图)仪器由上盖6与外壳13通过联接合页8构成仪器主体。
上盖内装有反光镜7，可使目标映入镜中。
外壳13的外部装有长照准器1，配合小照准器5，可瞄准目标。
外壳内装有刻度盘2和磁针3，可以直接读出目标的方位值，圆水准器10可以指示仪器的水平位置。
长水准器4和指示盘11供测量坡角用，可以在方向盘12的倾角刻度上直接读数。
开关9为磁针制动机构，在外壳的外面备有磁偏角调整轴。
该仪器具有结构紧凑、体积小、携带方便、精度可靠、性能稳定等特点。
四、使用方法(一)测产状(包括走向、倾向、倾角)1测走向：走向即岩脉在水平上投影的方向。
将仪器上盖(6)打开到极限位置，调好本地区的磁偏角，将仪器两个长边靠在岩层特征面(具有代表性的面)，保持圆水泡居中，则读磁针北极所指示的度数，即为岩层的走向。
2测倾向：垂直于走向所指示的面的方向用联接合页(8)下边的底盘的短边或上盖的背面靠稳岩层的特征面，保持圆水泡居中，则读磁针北极所指示的度数，即为岩层的倾向。
3测倾角：垂直于走向水平面夹角的角度。
打开上盖(6)到极限位置，仪器的侧边垂直于走向而贴紧岩层的特征面，调长水泡居中，读指示器所指的方向盘的度数，即为岩层的倾角。
在实际测量中，走向和倾向两因素，只需测其中一个就可以，因为走向和倾向是互为90°的关系(二)地形草测(包括定方位、测坡角、定水平线)1定方位：目标所处的方向和位置。
定方位也叫交会定点。
①当目标在视线(水平线)上方时的测量方法。
右手握紧仪器，上盖背面向着观察者，手臂贴紧身体，以减少抖动，左手调整长照准器和反光镜，转动身体，使目标、长照准尖的像同时映入反光镜，并为镜线所平分，保持圆水泡居中，则读磁针北极所指示的度数，即为该目标所处的方向。
按照同样的方法，在另一测点对该目标进行测量，这样两个测点对同一目标进行的测量得出两线沿着测出的度数，相交于目标，就得出目标的位置。
②当目标在视线(水平线)下方时的测量方法。
右手紧握仪器，反光镜在观察者的对面，手臂同样贴紧身体，以减少抖动。
左手调整长照准器和上盖，转动身体，使目标、照准尖同时映入反光镜的椭圆孔中，并为镜线所平分，保持圆水泡居中，则读磁针北极所指示的度数，即为该目标所处的方向。
按照同样的方法，在另一测点对该目标进行测量。
这样从两个测点对该目标进行测量，得出两线沿着测出的度数，相交于目标，就得出目标的位置。
2、测坡角：目标到观察者与水平面的夹角。
右手握住仪器外壳和底盘，长照准器在观察者的一方，将仪器平面垂直于水平面，长水泡居下方。
左手调整上盖和长照准器，使目标、照准尖的孔同时为反光镜椭圆孔刻线所平分。
然后右手中指调整手把，从反光镜中观察长水泡居中，此时指示盘在方向盘上所指示的度数，即为该目标的坡角。
如果测某一坡面的坡角，则只需把上盖打开到极限位置，将仪器侧边直接放在该坡面上，调整长水泡居中，读出角度，即为该坡面的坡角。
(与测产状中的倾角相同。
)。
3、定水平线：把长照准器扳至与盒面成一平面，上盖扳至90°，而照准尖竖直，平行上盖，将指示器对准“0”，则通过照准尖上的视孔和反光镜椭圆孔的视线，即为水平线。
(三)测物体的垂直角把上盖扳到极限位置，用仪器侧面贴紧物体(如钻杠)具有代表性的平面，然后调长水泡居中，此时指示器的读数，即为该物体的垂直角。
五、注意事项1磁针和顶针、玛瑙轴承是仪器最主要的零件，应小心保护，保持干净，以免影响磁针的灵敏度。
不用时，应将仪器关牢。
仪器关上后，通过开关和拨杆的动作将磁针自动抬起，使顶针与玛瑙轴承脱离，以免磨坏顶针。
2所有合页不要轻易拆卸，以免松动而影响精度。
3仪器尽量避免高温暴晒，以免水泡漏气失灵。
4合页转动部分应经常点些钟表油以免干磨而折断。
5长时期不使用时，应放在通风、干燥地方，以免发霉。
技术参数长水准器角值: 15'±5'/2mm圆水准器角值: 30'±5'/2mm测角器读数差: ≤0.5°度盘格值：1°重量： 0.27kg尺寸：80×70×35(mm)结构地质罗盘的结构：地质罗盘仪地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。
由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如图。
（一）磁针一般为中间宽两边尖的菱形钢针，安装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。
在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。
由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
（二）水平刻度盘水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。
（三）竖直刻度盘专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。
（四）悬锥是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。
（五）水准器通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。
（六）瞄准器包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。
编辑本段用途1测产状：包括走向、倾向、倾角；?2地形草测：包括定方位(即交会定点)，测坡角，定水平；?3测垂直角。
??编辑本段主要性能1.磁针阻尼时间(磁针偏转90°至停留在原位置上的时间)为30-60秒。
?2.读数误差：?a)磁针转动前后所指示之度数误差不大于0.5°；?b)磁针在0-180°、90-270°处由于偏心所引起误差不大于0.5°；?c)测角器的读数误差不大于0.5°?3.水准器灵敏度：?a)长水准器为15′±3′/2mm?b)圆水准器为30′±5′/2mm?4.仪器外形尺寸(长×宽×高)为85×73×35毫米?3。
?5.仪器重量不超过0.27kg。
编辑本段原理原理：本仪器是利用一个磁性物体(即磁针)具有指明磁子午线的一定方向的特性，配合刻度环的读数，可以确定目标相对于磁子午线的方向。
根据两个选定的测点(或已知的测点)，可以测出另一个未知目标的位置。
?结构(参考结构简图)?仪器由上盖6与外壳13通过联接合页8构成仪器主体。
上盖内装有反光镜7，可使目标映入镜中。
外壳13的外部装有长照准器1，配合小照准器5，可瞄准目标。
外壳内装有刻度盘2和磁针3，可以直接读出目标的方位值，圆水准器10可以指示仪器的水平位置。
长水准器4和指示盘11供测量坡角用，可以在方向盘12的倾角刻度上直接读数。
开关9为磁针制动机构，在外壳的外面备有磁偏角调整轴。
该仪器具有结构紧凑、体积小、携带方便、精度可靠、性能稳定等特点。
编辑本段地质罗盘的使用方法在使用前必须进行磁偏角的校正。
因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。
地球上某点磁针北端偏于正北方向的东边叫做东偏，偏于西边称西偏。
东偏为(+)西偏为(-)。
一.地球上各地的磁偏角都按期计算若某点的磁偏角已知，则一测线的磁方位角A磁和正北方位角A的关系为A等于A磁加减磁偏角。
应用这一原理可进行磁偏角的校正，校正时可旋动罗盘的刻度螺旋，使水平刻度盘向左或向右转动，(磁偏角东偏则向右，西偏则向左)，使罗盘底盘南北刻度线与水平刻度盘0--180度连线间夹角等于磁偏角。
经校正后测量时的读数就为真方位角。
二.目的物方位的测量是测定目的物与测者间的相对位置关系，也就是测定目的物的方位角(方位角是指从子午线顺时针方向到该测线的夹角)。
测量时放松制动螺丝，使对物觇板指向测物，即使罗盘北端对着目的物，南端靠着自己，进行瞄准，使目的物，对物觇板小孔，盖玻璃上的细丝，对目觇板小孔等连在一直线上，同时使底盘水准器水泡居中，待磁针静止时指北针所指度数即为所测目的物之方位角。
(若指针一时静止不了，可读磁针摆动时最小度数的二分之一处，测量其它要素读数时亦同样)。
若用测量的对物觇板对着测者(此时罗盘南端对着目的物)进行瞄准时，指北针读数表示测者位于测物的什么方向，此时指南针所示读数才是目的物位于测者什么方向，与前者比较这是因为两次用罗盘瞄准测物时罗盘之南、北两端正好颠倒，故影响测物与测者的相对位置。
为了避免时而读指北针，时而读指南针，产生混淆，放应以对物觇板指着所求方向恒读指北针，此时所得读数即所求测物之方位角。
三.岩层产状要素的测量岩层的空间位置决定于其产状要素，岩层产状要素包括岩层的走向、倾向和倾角。
测量岩层产状是野外地质工作的最基本的工作方法之一，必须熟练掌握。
1. 岩层走向的测定岩层走向是岩层层面与水平面交线的方向也就是岩层任一高度上水平线的延伸方向。
测量时将罗盘长边与层面紧贴，然后转动罗盘，使底盘水准器的水泡居中，读出指针所指刻度即为岩层之走向。
因为走向是代表一条直线的方向，它可以两边延伸，指南针或指北针所读数正是该直线之两端延伸方向，如NE30度与SW210度均可代表该岩层之走向。
2.岩层倾向的测定岩层倾向——是指岩层向下最大倾斜方向线在水平面上的投影，恒与岩层走向垂直。
