【新专利介绍】将模拟电输入信号转换为模拟电输出信号的测量变送器
信号转换器原理
信号转换器原理信号转换器，又称信号调理器或信号调理设备，是一种电子设备，其主要功能是将一种类型的信号转换为另一种类型，以便于信号的传输、处理、记录或显示。
信号转换器广泛应用于各种电子系统和仪器中，如通信系统、测量仪器、控制系统等。
本文将详细介绍信号转换器的原理，包括信号转换的必要性、信号转换器的类型和工作原理。
一、信号转换的必要性在电子系统中，信号往往需要在不同的电路或设备之间传输。
由于不同电路或设备的电气特性、信号幅度、阻抗等可能存在差异，直接连接可能导致信号失真、衰减或无法传输。
此外，信号处理、记录和显示设备往往对输入信号有一定的要求，如幅度范围、阻抗匹配等。
因此，为了实现信号在不同电路或设备之间的有效传输和满足后续处理要求，需要对信号进行转换。
二、信号转换器的类型信号转换器可根据转换的信号类型和转换原理进行分类。
常见的信号类型包括电压信号、电流信号、频率信号、数字信号等。
以下是一些常见的信号转换器类型：1. 电压-电流转换器（V/I转换器）：将电压信号转换为电流信号。
这种转换器常用于长距离传输，因为电流信号对线路电阻和干扰的敏感性较低。
2. 电流-电压转换器（I/V转换器）：将电流信号转换为电压信号。
这种转换器常用于将传感器的电流输出转换为电压信号，以便于后续处理和显示。
3. 频率-电压转换器（F/V转换器）：将频率信号转换为电压信号。
这种转换器常用于测量和控制系统中，将频率变化转换为电压变化以反映物理量的变化。
4. 模拟-数字转换器（ADC）：将模拟信号转换为数字信号。
ADC广泛应用于各种电子系统中，如数字音频、数字图像处理等，以实现模拟信号的数字化处理和存储。
三、信号转换器的工作原理不同类型的信号转换器具有不同的工作原理。
以下是一些常见信号转换器的工作原理简介：1. 电压-电流转换器（V/I转换器）：V/I转换器通常采用运算放大器和反馈电阻构成。
输入电压信号通过运算放大器放大后，驱动反馈电阻产生输出电流。
一种具有极性转换功能的PLC调试仪[实用新型专利]
![一种具有极性转换功能的PLC调试仪[实用新型专利]](https://img.taocdn.com/s3/m/d3ef423a76eeaeaad1f330fe.png)
专利名称：一种具有极性转换功能的PLC调试仪专利类型：实用新型专利
发明人：苍利民,高金海,王献会,杨柯,李福明,闫斌申请号：CN201420713237.X
申请日：20141125
公开号：CN204287877U
公开日：
20150422
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有极性转换功能的PLC调试仪，包括输入状态指示接口、电流源及电压源，输出控制接口电连接所述PLC的开关量输出接口，电流源电连接所述PLC的模拟量输入接口，电压源电连接所述PLC的模拟量输出接口，还包括有用于转换PLC输入端口极性的输入极性转换单元， 和用于控制不同极性要求的PLC外接设备的输出COM端极性转换单元。
本实用新型不仅能够满足模拟输入与输出，同时又可以方便提供极性转换和模拟编码器信号的调试盒是完成这些硬件工作、提高工作效率、节约设备开发周期、节约前期成本的理想工具。
申请人：河南安彩高科股份有限公司
地址：455000 河南省安阳市中州路南段
国籍：CN
代理机构：郑州联科专利事务所(普通合伙)
代理人：刘建芳
更多信息请下载全文后查看。
一种通信信号转换装置的制作方法-概述说明以及解释
一种通信信号转换装置的制作方法-概述说明以及解释1.引言1.1 概述通信信号转换装置是一种用于转换不同类型或不同协议的通信信号的设备。
在现代通信系统中，由于通信设备、网络和协议的不同，不同的通信设备之间常常需要进行信号转换才能进行有效的通信。
因此，通信信号转换装置的制作方法变得非常重要。
本文旨在介绍一种通信信号转换装置的制作方法，通过研究和实践，探讨了一种可行并且有效的制作方案。
首先，本文将从背景介绍开始，概述了通信信号转换装置在现代通信系统中的重要性和应用场景。
接着，文章将详细介绍通信信号转换装置的设计原理，包括信号转换的基本原理和实现方法。
然后，本文将重点解释通信信号转换装置的制作步骤，包括所需的材料、器件以及制作过程。
最后，文章将给出实验结果和测试数据，并对制作方法进行总结和展望。
通过本文的阅读，读者将了解到一种通信信号转换装置的制作方法，从而有助于提升通信设备之间的互连性和兼容性。
这对于推动通信技术的发展和应用具有重要意义，有助于构建高效、稳定的通信网络，提供更好的通信服务。
文章结构部分的内容可以按照以下方式编写：1.2 文章结构本文分为三个部分进行介绍和讨论。
下面对每个部分的主要内容进行简要概述。
第一部分是引言部分，主要介绍了本文的背景、目的以及文章的整体结构安排。
在引言的概述部分，会给读者一个大致了解本文所涉及到的通信信号转换装置以及其制作方法的内容。
而在文章结构部分，将详细介绍本文的内容组成，为读者提供整体框架的把握，以便更好地理解后续的内容。
第二部分是正文部分，包括了背景介绍、设计原理和制作步骤三个小节。
在背景介绍部分，将详细介绍通信信号转换装置的相关背景知识，使读者对该装置有一个全面的了解。
紧接着，在设计原理部分，将详细讲解通信信号转换装置的设计原理，包括其中涉及的关键技术和理论基础。
最后，在制作步骤部分，将详细描述通信信号转换装置的制作过程，包括材料准备、实验设备搭建以及实验步骤等，以便读者能够按照步骤进行实际操作和制作。
UQD.Z 型 智能浮球液位变送器 说明书
UQD.Z型智能浮球液位变送器使 用 说 明 书 辽制06000138号★ 概 述UQD.Z型智能浮球液位变送器是我公司研制开发的智能型仪表之一，是模拟、数字与微处理器相结合的产品。
是将模拟电压信号转换成4～20mA两线制电流输出信号，且加载HART协议通讯的智能变送器。
由于采用了HART总线技术，具有高精度，低漂移，抗干扰能力强等特点。
并可以实现对仪表的远程组态、监测、维护、及校准等功能。
可构成生产过程测量、监督管理系统。
机械测量结构分为普通型、大转角型（专利号:ZL96225811.3）、外浮球型。
变送器具有现代流行壳体设计，造型美观且各工作腔室隔离等特点。
★ 主要性能及技术指标1.性能：. 设置各种变量：现场磁开关、手持器和调试软件来设置。
. 液晶显示：显示有关变量信息。
. 读过程变量： 两线制4～20mA电流输出加载HART协议通讯。
. 读取和诊断信息：超出量程报警各种故障诊断且具有防震防磁干扰强等特点。
. 具有零点、满度校准及零点和量程迁移功能。
. 防护等级：IP65。
2.技术指标. 工作电压：24VDC. 引入口为：M20X1.5. 负载电阻：≤600Ω. 浮球直径：φ230mm. 变送器法兰：材质:ZG230～450或ZG304规格: JB/T82.2-94 DN250；PN4.0或PN6.3MPa 凸面. 精度：1.5% FS. 工作温度：-40℃～225℃(无散热片)；225℃～450℃(带散热片). 阻尼时间选择：0～32秒3.防爆形式、防爆标志、防爆证号。
防爆形式 防爆标志 防爆证号本质安全型 ExibⅡCT4GYB02165隔爆型 Ex dⅡCT4GYB0216414.测量范围测量内容 量程普通型 400～1200mm大转角型 450～1600mm★ 电原理框图★机械传动示意图高液位时平衡锤低液位时球杆表头浮球当液位在低液位状态时，浮球处于下限，通过球杆带动角位移传感器旋转，放大器检测并变换输出4mA。
电子设计中的模拟数字转换技术
电子设计中的模拟数字转换技术在现代电子设备中，模拟数字转换技术（ADC）和数字模拟转换技术（DAC）扮演着至关重要的角色。
ADC和DAC技术允许电子设备将模拟信号转换为数字信号（ADC）或将数字信号转换为模拟信号（DAC），从而实现不同数字电路和模拟电路之间的通信和协作。
ADC技术用于将模拟信号转换为数字信号，这对于从传感器等模拟信号源中获取数据并进行数字化处理至关重要。
ADC通过对连续的模拟信号进行采样，并将每个离散采样值转换为数字形式，实现了模拟信号的数字化。
ADC通常包括采样保持电路、模数转换器和数字滤波器等部件。
采样保持电路用于获取连续的模拟信号并将其保持在一个瞬间，模数转换器则将模拟信号的幅值转化为数字代码，数字滤波器则对数字信号进行滤波和处理。
ADC技术的精度和采样率是评估其性能的关键指标，高精度和高速的ADC广泛应用于音频处理、通信系统等领域。
另一方面，DAC技术则是将数字信号转换为模拟信号，使得数字处理系统能够与模拟电路进行有效的通信。
DAC通过将数字代码转换为模拟信号的幅度，频率或相位等形式，实现了数字信号到模拟信号的转换。
DAC的主要构成部分包括数字到模拟转换器、模拟滤波器和输出缓冲器。
数字到模拟转换器将数字代码转换为相应的模拟信号输出，模拟滤波器用于对输出信号进行滤波和去混叠，输出缓冲器则提供给外部负载稳定的输出电压和电流。
DAC技术的分辨率、线性度和输出范围等性能指标直接影响着数字信号的转换质量，高性能的DAC广泛应用于音频音乐播放器、数字电视、通信设备等领域。
ADC和DAC技术在电子设计中扮演着不可或缺的角色，在数字信号和模拟信号之间的转换过程中发挥着重要作用。
随着科技的不断发展和进步，ADC和DAC技术也在不断创新和升级，以适应现代电子设备对于高性能、高精度、低功耗和小尺寸的要求。
未来，随着物联网、人工智能、5G通信等技术的不断发展，ADC和DAC技术将会在更多领域得到广泛应用，为电子设计带来更多可能性和发展机遇。
一种电力仿真信号转换方法及装置[发明专利]

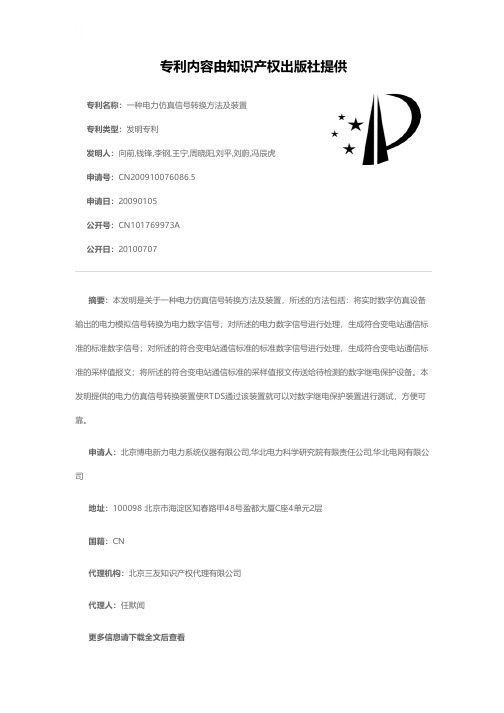

![一种电力仿真信号转换方法及装置[发明专利]](https://img.taocdn.com/s3/m/08bcdfe652ea551811a6878e.png)
专利名称：一种电力仿真信号转换方法及装置
专利类型：发明专利
发明人：向前,钱锋,李钢,王宁,周晓阳,刘平,刘蔚,冯辰虎申请号：CN200910076086.5
申请日：20090105
公开号：CN101769973A
公开日：
20100707
专利内容由知识产权出版社提供
摘要：本发明是关于一种电力仿真信号转换方法及装置，所述的方法包括：将实时数字仿真设备输出的电力模拟信号转换为电力数字信号；对所述的电力数字信号进行处理，生成符合变电站通信标准的标准数字信号；对所述的符合变电站通信标准的标准数字信号进行处理，生成符合变电站通信标准的采样值报文；将所述的符合变电站通信标准的采样值报文传送给待检测的数字继电保护设备。
本发明提供的电力仿真信号转换装置使RTDS通过该装置就可以对数字继电保护装置进行测试，方便可靠。
申请人：北京博电新力电力系统仪器有限公司,华北电力科学研究院有限责任公司,华北电网有限公司
地址：100098 北京市海淀区知春路甲48号盈都大厦C座4单元2层
国籍：CN
代理机构：北京三友知识产权代理有限公司
代理人：任默闻
更多信息请下载全文后查看。
用于将输入信号转换为输出信号的系统和方法[发明专利]
专利名称：用于将输入信号转换为输出信号的系统和方法专利类型：发明专利
发明人：V.珍妮,N.维托文
申请号：CN201180055300.4
申请日：20111109
公开号：CN103220976A
公开日：
20130724
专利内容由知识产权出版社提供
摘要：本发明涉及一种用于对从包括生理信息（54）的输入信号（24）中获取的数据进行处理的系统和方法，其中，所述生理信息（54）代表至少一个至少部分上周期性的生命信号（18）。
所述生理信息（54）可从由对象（16）反射的可见辐射（20）导出。
所述系统包括：检测器装置（28），其用于检测所述输入信号（24）中的至少一个生命特征（50）；以及转换器装置（30），其用于，经由根据所述检测到的生命特征（50）修改所述输入信号（24）来创建输出信号（34）。
所述输出信号（34）包括人造特征（56），所述人造特征（56）至少部分上替代所述输入信号（24）的所述至少一个生命特征（50）中的相应生命特征（50）。
在一个实施例中，所述系统进一步包括传感器装置（22），所述传感器装置（22）用于检测至少一个特定波长范围内的可见电磁辐射（20）。
申请人：皇家飞利浦电子股份有限公司
地址：荷兰艾恩德霍芬
国籍：NL
代理机构：中国专利代理(香港)有限公司
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【新专利介绍】将模拟电输入信号转换为模拟电输出信号的测量变送器2017年10月31日，德国菲尼克斯电气公司申请了一项国家发明授权专利将模拟电输入信号转换为模拟电输出信号的测量变送器。
内容说明本发明涉及一种测量变送器，特别是电流或电压的测量变送器，该测量变送器将模拟电气输入信号转换为模拟电气输出信号。
发明背景测量变送器是足够地为人所熟知的并且特别应用在自动化、控制及脉冲技术(Regungstechnik)这些应用中。
例如，测量变送器能够优选地将电流信号或者电压信号转变为标准化的电流信号或电压信号并且将这些信号作为输入信号提供给自动化设备，例如可编程控制器。
因此电流测量变送器能够提供标准化的0至20mA的模拟电气电流信号，而电压测量变送器则能提供标准化的0至10V的模拟电压输出信号。
然而也已知一种测量变送器，该测量变送器能够无关于输入信号地在电压输出和电流输出之间转换。
德国菲尼克斯电气公司(Phoenix Contact Deutschland GmbH)生产并销售多种电流测量变送器，其中能够通过输入上限值和下限值来调整输入测量范围，其中该输入测量范围小于电流测量变送器的最大可用的输入测量范围。
调整出的输入测量范围也称为测量窗口并映射到最大可用的输出范围。
这种电流测量变送器的缺点在于，只能够对于在调整出的测量窗口内的测量值具有高分辨率并进行处理，而却丧失了所有在调整出的测量窗口以外的测量信息。
发明内容本发明的目的在于，改进前述的测量变送器，从而避免上述缺陷。
本发明的中心思想在于，提供一种测量变送器，该测量变送器例如取决于在过程中需要的至少一个测量值的重要性，以能够调节的不同分辨率来将所接收的在最大允许的输入范围内的多个模拟电气输入信号转换为多个模拟电气输出信号，这些模拟电气输出信号处在测量变送器的最大允许的输出范围内。
图为根据本发明的一种示例性的电流测量变送器
相应地设置一种用于将模拟电气输入信号转换为模拟电气输出信号的测量变送器。
该测量变送器能够具有探测装置，该探测装置就此设计为，探测在预设的输入测量范围内的模拟。
