变频空调故障代码检测与维修
变频空调常见故障维修
手动旋转风机轴， DC 此时万用表指针
会摆动。
五、滑动门故障维修（FC）
当空调开启或关闭时，光电检测到面板或（I系列扫风） 的位置，若IC收不到正确的光电开关信号，就会报FC故障 代码。
王者系列柜机
工作状态 滑动门开启状态 滑动门关闭状态
UP(上限位光电开关) 高电平（5V输出） 低电平（0V输出）
9、E6、自动开关机或上电无反应 1、主芯片
2、主芯片电源的检测
10、无显示或风机等不工作 1、IC2003驱动芯片
外机
内机
2、驱动芯片的检测
12V
DC
二、通讯故障的检修（E6）
1、通讯故障（E6）
连续3分钟室内外机不能正常地交换数据。 原因：1、内外机连接线接错或断路；
2、通信电路中光耦等损坏； 3、室外机控制器因电源或其它故障未工作。
序号 故障位置
原因
1
光电开关 光电开关损坏，无法给IC信号，故障常见。
2
结构件
由于结构件未能到达光电开关合理的位置，IC 无法接收到正确信号，故障常见。
3
微动开关
对于I系列柜机，微动开关损坏，导致光电开关 信号异常，故障少见。
4
连接线
光电开关到主板板、显示板的连接线，脱落、 断开接触不良，造成信号异常，故障少见。
三、模块故障维修（H5）
压缩机变频控制模块无法正常工作。
原因：1、IPM电流过大； 2、15V供电电压过低； 3、模块温度过高； 4、电网电压突然变化； 5、人为地在压缩机运转过程中断开，电源未停够3 分钟又立即开机等。 6、其他负载问题导致的误报。
一般情况下，开机一段时间才出现保护，并 且过一段时间又可以自动恢复，多为模块散热不 良造成。而上电开机即刻保护，多为IPM模块某 路IGBT已经烧毁。
空调故障代码大全(定频、变频)
奥克司空调故障代码E1 室温传感器E2 室外管温传感器E3 室内管温E4 内外通讯、PG转速异常E5 压缩机过载，低压保护E6 三相保护E7 室外过流E8 压缩机排气传感器E9 压缩机排气温度08、09年产品新故障代码挂机适用款式：V67、70、71、72、73、74、75、76、77、79、81、82、84、85、89、96、99款除霜：普通LED显示时：运行灯闪亮1次/1秒、定时灯点亮(有定时灯时)，带有数码的显示屏时：数码显示DF。
防冷风：运行灯闪亮1次/1秒；多彩屏、LCD、VFD屏相应的运行图标点亮，同时制热图标闪亮1次/1秒指示防冷风。
柜机一、24B、24C、24D、24E二、26款、28款三、29款、32款、33款、34款、35款、36款四、30款、31款故障说明〔适用挂、柜机〕：因室内环境温度、管温对整机运行相当重要，制冷模式时,当检测到室内环境温度热敏电阻或室内管温温度热敏电阻开路或短路，显示板立即显示相应的故障代码E2或E3,控制器内部设定室内环境温度为25℃，室内管温温度为15℃,每次压缩机连续运行20min后，自动停压缩机5min; 制热模式时,当检测到室内环境温度热敏电阻开路或短路，显示板立即相应的故障代码E2,控制器内部设定室内环境温度为25℃，每次压缩机连续运行20min后，自动停压缩机5min; 当检测到室内管温温度热敏电阻开路或短路，显示板立即相应的故障代码E3且停机保护,除湿功能仍具有带故障运行,通风模式带故障运行不停机,一直按设定风运行。
附：新室外板功能介绍一、根本功能:1、化霜检测功能：当有压机运行状态输入时，室外盘管温度连续检测5分钟等于或小于用户设置的化霜点〔-1℃— -9℃〕，且压机连续运行10分钟后，如此进入化霜状态，HS继电器此时断开；如无压机运行状态输入，当管温连续检测5分钟等于或小于设置的化霜点时，如此立即进入化霜状态，HS继电器断开。
直到管温等于或大于用户设置的完毕化霜点〔+5℃--+20℃〕，才退出化霜状态,此时HS继电器闭合。

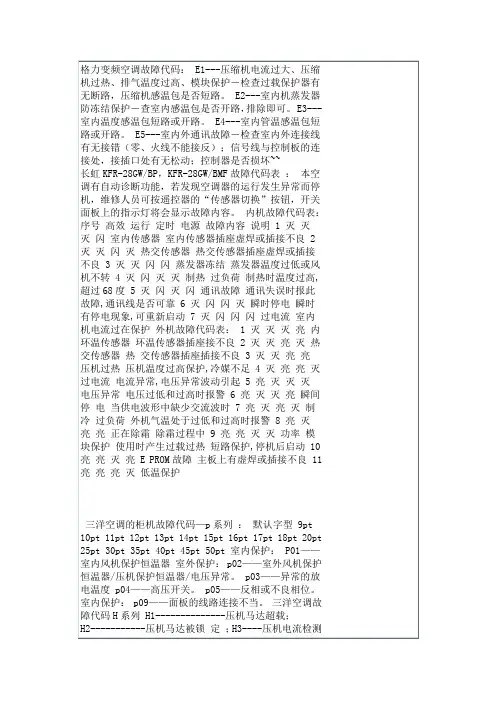

格力变频空调故障代码
-
操作楼主
华宇兄弟
论坛管理
男
等级：无所不能
经验：341789
信用：451032
金币：877703
点卡：0
发贴：52825
精华：412
注册：2008-4-11
状态：离线
在线：2029小时
(384) (151)
回复：各类空调故障代码（陆续上传`````）~
奥克斯空调故障代码AUX故障代码：KFR-70LW/A、KFR-120LW/A故障显示和保护显示l、制热化霜：面板上“制热”指示灯闪烁，(0.5s／O.5s)，其余不变。2、有室内管温时，室内制冷防冻结保护：面板上“运行”灯和“制冷”显示闪烁(0.5s／0.5s),其余不变。3、有室内管温时，室内制热防高温保护：面板上“运行”灯和在“制热”显示闪烁(0.5s／0.5s),其余不变。4、有室内管温时，室内制热长时间防冷风保护：面板上“运行”灯闪烁(0.5s／0.5s),其余不变。5、过流保护：“运行”灯和“29”指示灯同时闪烁(0.5s／0.5s)，系统停机•6、低压保护：“运行”灯和“18”指示灯同时闪烁(0.5s／0.5s)，系统停机•7、室温传感器故障：“温度”指示灯闪烁(0.5s／0.5s)，系统停机•8、室内盘管传感器故障：“温度”指示灯闪烁(0.5s／0.5s)，按无内管传感器运行•9、室外盘管传感器故障：“温度”指示灯闪烁(0.5s／0.5s),其余不变。10、室外缺相或者相序保护“定时”灯和“运行”灯同时闪烁(0.5s／0.5s),系统停机•11、通讯故障：“运行”灯闪烁(0.5s／0.5s)，其余指示灯灭，系统停机•FS(Y)、DS(Y)、ZVY、CSY型空调故障显示和保护显示当发生故障时，操作板LED数码屏上显示故障的相应代码。1、室温传感故障：系统停机，操作板LED数码屏上显示“E1”2、室内板上室外管温传感故障：系统不停机，操作板LED数码屏上“E2”3、室内管温传感故障：系统不停机，操作板LED数码屏上“E3”，按无室内管温传感器时方式工作。4、室外有板时，通讯故障：系统停机，操作板LED数码屏上“E4”5、室外有板时，室外压缩机保护(过载保护)：系统停机，操作板LED数码屏上“E5”。(可能是低开关压保护、过载保护或过载继电器动作) 6、室外有板时，室外三相缺相保护：系统停机，操作板LED数码屏上“E6”，(可能是三相接反)。7、室外有板时，过流保护：系统停机，操作板LED数码屏上“E7”8、室外有板时，压缩机排气管温度传感器故障：系统不停机，操作板LED数码屏上“E8”。(可能是温度传感器接插不牢或室外电脑板坏) 9、室外有板时，压缩机排气管温度保护：系统停机，操作板LED数码屏上“E9”
TCL变频空调故障代码速查
E3: 室外盘管温度传感器短路或开路
E4: 系统异常,制冷或制热内管温无正常变化
E5: 外保护故障,室外保护信号短路
E6: 室内风机故障,室内风扇不转或转速异常
E7: 室外环境温度传感器短路或开路
E8: 室外排气温度传感器短路或开路
E9: 变频驱动模块故障,30分钟内出现多次p0 p9驱动或模块保护
EF: 室外风机故障,室外直流风扇电机不转或转速异常
EA: (有时会误看成ER)电流传感器故障,压缩机未开检测电流大于4A，压缩机F4以上频率运行电流小于1A。一般是制冷剂泄漏
EE: EEPROM故障,读不到EEPROM数据
EP: 压缩机壳顶开关故障,压缩机壳顶温度过高或温度开关坏
EU: 电压传感器故障,系统采样不到电压
P8: 制冷室外环境温度低于-1℃ ，制热室外环境温度超过33℃
P9: 压缩机驱动异常或不启动,检查压缩机接线顺序：W-蓝、V-白、U-红
E0: 室内外通讯故障,检查外机控制板红灯：灯亮：一般是内机板问题。不亮：检查外机电源，
EC: 室外通讯故障,室外电源板与模块通信异常
E1: 室内环境温度传感器短路或开路
P代码是保护代码，诱因消失后一般可恢复，E代码是故障代码，一般需要维修
定频机故障代码E1\E2\E6和变频机相同
柜机E5是三相电外机保护：三相电缺相、错相，外机控制板变压器坏、缺氟，内外机连接线断等。
TCL变频空调故障代码：
P0: 模块保护,变频模块自身过温、过流保护
P1: 欠压保护,输入电压低于160V
P2: 过电流保护,运行电流超过限定值
P4: 排气温度过高保护,排气温度超过停机保护值

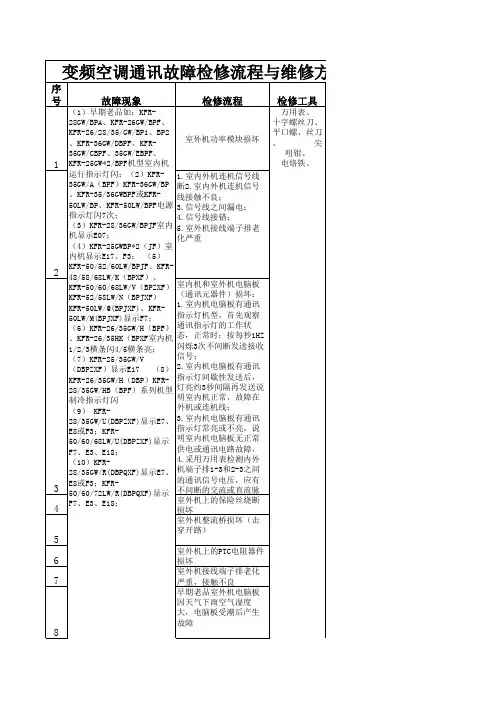

变频空调通讯故障检修流程与维修方法
清除室外机电脑板灰尘烘干除朝气
重新调整室内外机连机线 将空调室内外机连机线采用屏蔽线连 接，将室外机电控部分用铝薄胶纸进 行屏蔽消除干扰干扰，向用户做好解 释。 更换室外机电脑板或功率继电器，用 万用表检测继电器线圈电阻值一般在 140-200欧姆。 重新紧固室外机强电源电路元器件之 间的连接线接插件的插头，或调整插 头和插座接触良好。 重新将室外机电抗器连接线接插件接 插牢固。 1.用万用表检测室内、外机电脑板上 的通讯器件：光电藕合器TLP741； TLP371；TLP521内的光电三极管与发 光二极管正反向电阻； 2.整流二极管1N4007正向电阻约500 欧姆，反向电阻无穷大， 3.光电 藕合器限流电阻是否烧断，重新更换 相关器件。 1.检查检测室内机显示屏与室内机电 脑板之间的连接线是否连接牢固、接 触良好； 2.为 室内机显示面板损坏，重新更换。 3.室内机电脑板损坏，重新更换室内 机电脑板。 1.检查检测室外机电脑板与功率模块 之间的通讯信号线线束接触不良或线 束脱落重新连接或调整线束插头线； 2.功率模块坏； 3.室外机电脑板损坏； Nhomakorabea检修流程
检修工具
万用表、 十字螺丝刀、 平口螺、丝刀 、 尖 咀钳、 电烙铁、
室外机功率模块损坏
1
1.室内外机连机信号线 断2.室内外机连机信号 线接触不良； 3.信号线之间漏电； 4.信号线接错； 5.室外机接线端子排老 化严重
2
3 4 5 6 7
室内机和室外机电脑板 （通讯元器件）损坏： 1.室内机电脑板有通讯 指示灯机型，首先观察 通讯指示灯的工作状 态，正常时；按每秒1HZ 闪烁3次不间断发送接收 信号； 2.室内机电脑板有通讯 指示灯间歇性发送后， 灯亮约3秒间隔再发送说 明室内机正常，故障在 外机或连机线； 3.室内机电脑板有通讯 指示灯常亮或不亮，说 明室内机电脑板无正常 供电或通讯电路故障， 4.采用万用表检测内外 机端子排1-3和2-3之间 的通讯信号电压，应有 不间断的交流或直流脉 室外机上的保险丝烧断 损坏 室外机整流桥损坏（击 穿开路） 室外机上的PTC电阻器件 损坏 室外机接线端子排老化 严重，接触不良 早期老品室外机电脑板 因天气下雨空气湿度 大，电脑板受潮后产生 故障
海尔变频空调故障代码
变频空调故障代码1、KFR-26GW/BPF、KFR-26GW/A（BPF）、KFR-26GW/C（BPF）、KFR-28GW/BPA、KFR-28GW/BPF、KFR-28GW/A（BPF）、KFR-28GW/C（BPF）、KFR-40GW/BPF、KFR-40GW/A （BPF）、 KFR-28GW/DBPF、KFR-36GW/DBPF、KFR-28GW/M（BPF）、KFR-36GW/M（BPF）、KFR-25GW*2/BP、KFR-25GW*2/BPF、KFR-25GW*2/BPJF、KFR-26GW*2/BPF、KFR-30GW*2/BPF、KFR-30GW*2/BPKF、KR-（32G/AF.40G/F）60W/BP、KR-（32G/AF.50L/F）70W/BP 室内机显示灯故障原因维修方法备注电源定时运转闪灭灭室内环温传感器上门检修闪亮亮室内热交传感器1.上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修亮亮闪室外除霜传感器上门检修只适用于一拖一机型闪亮灭压机排气温度传感器1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查传感器阻值3、若以上正常，拉回检修亮闪灭室外环境温度传感器上门检修闪灭亮室外传感器异常上门检修只适用于一拖二机型闪灭亮压机运转异常1、上门检测电压是否正常、管路是否安装完好；2、若以上正常，拉回检修只适用于一拖一机型闪闪亮1.DC电流检知2、过电流保护动作3、功率模块温度过高保护4、功率模块低电压检知1、上门检测电压是否正常，2、电压正常，拉回检修室内机显示灯故障原因维修方法电源定时运转闪闪灭过电流保护动作AC电流检知1、上门检测电压是否正常；2、电压正常，拉回检修闪闪闪制热时，蒸发器温度上升（68度以上），或室内风机风量小1、上门检查过滤网是否脏、热交换器换热是否正常、风速是否正常；2、若以上正常，拉回检修闪灭闪CT断线保护上门检修亮闪亮功率模块异常上门检修灭灭闪通讯异常上门检修灭闪灭排气管温度超过120度1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查传感器阻值3、若以上正常，拉回检修灭闪亮电压不足解释原因，让用户断电10-15分钟后重新上电开机灭亮闪控制基板异常上门检修灭亮闪室内机EEPROM异常上门检修闪亮闪室外机EEPROM异常上门检修2、KFR-35GW/BPF、KFR-35GW/ABPF、KFR-36GW/BP、KFR-36GW/BPF 、KFR-36GW/ABPF、KFR-50GW/BPF、KFR-50LW/BP、KFR-50LW/BPF 故障现象故障原因维修方法备注定时灯闪烁1次功率模块过热、过流、短路拉回检修室外机定时灯闪烁2次电流传感器感应电流太小上门检修定时灯闪烁4次制热时压机温度传感器温度超过120度保护1、上门检查热交换器换热是否正常、管路安装是否完好；2、检查压机传感器阻值3、若以上正常，拉回检修定时灯闪烁5次过电流保护1、上门检测电压是否正常；2、电压正常，拉回检修定时灯闪烁6次室外环温传感器故障上门检修定时灯闪烁7次室外热交传感器故障上门检修定时灯闪烁10次电源超、欠压解释原因，让用户断电10-15分钟后重新上电开机定时灯闪烁11次瞬时断电保护解释原因，让用户断电10-15分钟后重新上电开机定时灯闪烁12次制冷时室外热交传感器温度超过70度保护1、上门检查热交换器换热是否正常；2、检测传感器阻值3、若以上正常，拉回检修定时灯闪烁14次单片机读入EEPROM数据有错误上门检修定时灯闪烁15次瞬时断电时单片机复位解释原因，让用户断电10-15分钟后重新上电开机故障现象故障原因维修方法备注电源灯闪烁1次室内环温传感器故障上门检修室内机电源灯闪烁2次室内热交传感器故障1、检查传感器阻值；2、检查过滤网是否脏、热交换器换热是否正常，风速是否正常；3、若以上正常，拉回检修电源灯闪烁4次制热时室内热交传感器温度超过72度保护1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修电源灯闪烁5次制冷时室内热交传感器温度低于0度保护1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修电源灯闪烁6次瞬时断电时单片机复位解释原因，让用户断电10-15分钟后重新上电开机电源灯闪烁7次通讯回路故障上门检修电源灯闪烁8次室内风机故障上门检修电源灯闪烁9次瞬时断电保护解释原因，让用户断电10-15分钟后重新上电开机3、KFR-36GW/B（BPF）、KFR-36GW/BPJF、KFR-28GW/BPJF、KFR-28GW/@(BPF)、KFR-36GW/@(BPF)室内机显示故障原因维修方法E1室内环境温度传感器上门检修E2室内热交温度传感器1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F21室外除霜温度传感器上门检修F25室外排气温度传感器1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查传感器阻值3、若以上正常，拉回检修F6室外环境温度传感器上门检修E07通讯异常上门检修室内机显示故障原因维修方法F24CT断线上门检修F4排气温度超过120℃，排气管温度过升保护1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查传感器阻值3、若以上正常，拉回检修F22AC电流过电流保护1、上门检测电压是否正常；2、电压正常，拉回检修F23DC电流过电流保护1、上门检测电压是否正常；2、电压正常，拉回检修E9制热时，蒸发器温度上升（68℃以上），或室内电机运转但风量小1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F11压机运转异常拉回检修E8面板主板通讯异常上门检修4.KFR-60LW/BPF故障显示故障原因维修方法E1室温传感器故障上门检修E2室内盘管传感器故障1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修E3室外环温传感器故障上门检修E4室外盘管传感器故障上门检修E5过电流保护1、上门检测电压是否正常；2、电压正常，拉回检修E6压机过热保护1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查压机传感器阻值3、若以上正常，拉回检修E7室外低电压保护解释原因，让用户断电10-15分钟后重新上电开机 E8面板与主板通讯故障上门检修E9室内外通讯故障上门检修5、KFR-48LW/@（BPJXF）、KFR-48LW/@（BPF）、KFR-50LW/BPJXF、KFR-51LW/BPJXF、KFR-51LW/BPJF、KFR-51LW/N（BPF）、KFR-51LW/T（BPJXF）、KFR-51LW/@（BPJXF）、KFR-52LW/BPJXF、KFR-52LW/BPJF、KFR-52LW/E（BPJXF）、KFR-52LW/N（BPJXF）、KFR-58LW/BPJXF、KFR-58LW/E（BPJXF）、KFR-58LW/N（BPJXF）、KFR-58LW/N（BPF）、KFR-58LW/T （BPJXF）、KFR-58LW/@（BPF）、KFR-58LW/@（BPJXF）、KFR-60LW/BPJXF、KFR-60LW/BPJF、KFR-60LW/BPXF、KFR-60LW/E（BPJXF）、KFR-68LW/BPJXF、KFR-68LW/E（BPJXF）、KFR-68LW/@（BPJXF）等故障代码故障原因维修方法E1功率模块过热、过流、短路拉回检修E2电流传感器感应电流太小上门检修E4制热时压机温度传感器温度超过120℃1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好；2、检查压机传感器阻值；3、若以上正常，拉回检修E5过电流保护1、上门检测电压是否正常；2、电压正常，拉回检修E6室外温度传感器故障上门检修E7室外盘管传感器故障上门检修Ea电源超欠压解释原因，让用户断电10-15分钟后重新上电开机Ec制冷时室外热交传感器温度超过70℃保护1、上门检查过滤网是否脏、热交换器换热是否正常；2、检测传感器阻值；3、若以上正常，拉回检修Ee单片机读入EEPROM数据有错误上门检修F1室温传感器故障上门检修F2室内盘管传感器故障1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F4制热时室内盘管传感器超过72℃保护1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F5制冷时室内盘管温度传感器低于0℃以下保护1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F7室内主板与控制面板通讯故障上门检修。
格力变频空调故障代码
管温包短路时：制冷是无防冻结保护,外机不启动；制热是无防高温保护，整机停止工作。
所有温控元件阻值有偏差时，频率会一直出现高频不降频或是一直低频不上升。（有些温控元件在不通电的情况下阻值正常，最好是通电检查。）
●低温制热强劲
格力变频空调室外机采用两档电机和电辅助热装置，单位制热时开启高风档，有效提高单位制热能力，避免了冬季热量不足的弊病，平均制热量比制冷量高出600－900W。
数字直流变频压缩机
格力数字直流便频压缩机，根据室温变化调整频率，使压缩机时刻处于最佳的功率输出状态；采用数字化控制，大幅提高制冷（制热）效率，达到设定温度比普通空调快一倍以上，省电30﹪以上。
E6：静电除尘保护。
变频器的特征与使用特点
变频空调器是一种变频率可随负荷变动而随时变化的空调器。开机后，若房间温度与设定温度相差大则以高频、高功率运转，使室温迅速达到设定温度，比普通空调制冷制热速度快一倍。随后将按照人体对环境温度和湿度要求，自动采用低频、低功率运转，维持所设定的温度，避免普通空调空调频繁启动，温度波动大的现象，使人处于舒适的环境中。
如（a）、（b）、（c）都正常之后，检查压缩机线圈阻值是否正常。（压缩机三个端子阻值是否相等，阻值应为1～3欧姆。）
模块更换及安装时，必须要涂散热膏，螺丝要均衡拧紧，紧贴散热膏，否则温度过高，出现模块频繁保护，压缩机频繁开停。
室外主控板与模块之间的10根通讯线一定要小心插紧，控制器上的+5V与+12V均都由模块输出。10根通讯线其中三根分别为：地、+5V、+12V,另外7根是数据线，需用示波器方能检测。
空调故障代码大全
空调故障代码大全TCL空调常见故障代码汇总一、 KF(R)-34GW/E5：故障代码故障原因E1 室温热敏电阻短路或断路E2 室内管温热敏电阻短路或断路E3 室外管温热敏电阻短路或断路E4 控制器连续16秒未接到转速反馈信号E7 压缩机保护（压缩机连续运行7分钟，室内管温与室温相差在3℃以内时）二、 KFR-25GW/JK2，KFR-34GW/JK2故障点故障显示症状验证方法检修接错线● ○●○●○●○重复亮1秒，灭1秒室外机不运转接通电源，继电器52C首次接通后，连续信号停止4~5秒☆ 检查连接导线☆ 检查室内机控制板☆ 检查室外机控制板☆ 检查电器部件连接信号● ○○○○○●○○○○○●○○重复亮1秒，灭2.5秒来自室外机的连续信号停止4~5秒管温、室温热敏电阻● ○●○○○○○●○●○○重复闪2次，灭2.5秒室外机不运转运行中将室温或管温电阻短路或开路2秒钟☆ 检查热敏电阻☆ 检查插座☆ 检查室内电路板室内风扇电机● ○●○●○○○○○●○●○●○○○重复闪3秒，灭2.5秒室内风扇重复出现转12秒停3分钟，风扇不运转在室内风扇电机运转12秒期间，不能发射转速反馈信号☆ 拔下插座CN211，测量CN121②-③之间，确认信号大于等于1.5V☆ 检查室内控制板☆ 检查室内风机☆ 检查插座室外化霜电阻● ○●○●○●○●○●○○○○○●○重复闪6秒，灭2.5秒室外机不运转压缩机起动后，除霜电阻接通或断开☆ 制冷量不足☆ 检查除霜电路板● ：表示亮；○：表示灭三、KF-25GW/JK2，KF-35GW/JK2故障点故障显示症状验证方法检修管温、室温热敏电阻● ○●○○○○○●○●○○重复闪2次，灭2.5秒室外机不运转运行中将室温或管温电阻短路或开路2秒钟☆ 检查热敏电阻☆ 检查插座☆ 检查室内电路板室内风扇电机● ○●○●○○○○○●○●○●○○○重复闪3秒，灭2.5秒室内风扇重复出现转12秒停3分钟，风扇不运转在室内风扇电机运转12秒期间，不能发射转速反馈信号☆ 拔下插座CN211，测量CN121②-③之间，确认信号大于等于1.5V☆ 检查室内控制板☆ 检查室内风机☆ 检查插座新科变频变频系列32BP、32BM1、故障显示方法：故障灯亮，开关由“开”至“关”2、故障显示内容：○-闪☆-亮×-灭定时运行故障故障内容故障原因○ × × T1故障×○ × T2故障× ×○ T3故障○ ×○ T4故障×○○ T5故障○○○ I互感器异常传感器开、短路☆× ×通信异常见说明(1)×☆×模块保护见说明(2)× ×☆I峰值关断电源瞬间变化/IPM不良☆×☆I控制异常压机停×☆☆T6过高保护见说明(3)☆☆☆内风机异常☆○○四通阀异常☆○☆AC异常见说明(4)○☆○制冷剂泄漏☆☆× E2PROM故障T4-压机温度探头（25℃：57.9k ）T5-外气温度探头T6压机排气温度I-电流说明: (1)通信异常①零,火线接反, 左零右火②24V通讯电源不良,连接不良③接线不良④绝缘不良,保险丝断,继电器不良⑤300V是否正常⑥测零线与通讯线直流14V,大于14V为室外故障,小于14V为室内故障(2)IPM模块保护①检查十芯线插头,接触等②控制板15V,＋5V电源是否正常③IPM模块坏,与散热片接触不良④压机坏⑤室外风机不转⑥室外散热,通风不良(3)压机排气温度过高①吸气压力过低,少氟②毛细管堵③压机温度探头不良④制冷时室外风机不转⑤高效时加氟至10A(32BP)(4)AC输入电压异常①过电压,低电压保护动作②将外板D203,D204去掉,在D204上加12-15K电阻(32BP)(5)定频加氟将小开关由演示上电,上电后拨到“演示”→“关”→“开”,遥控器发送制冷指令. 27BM,32BPA系列故障显示（同A系列）室内显示运行定时故障故障内容故障原因○ × × T1故障×○ × T2故障☆☆☆内风机异常风机不良/驱动○☆×机型故障○○ ×室外传感器查外机板显示× ×☆风机电源同步故障过零检测异常× ×○ T4故障○ ×○ T3故障×○○ T5故障☆× ×通信异常见说明（1）×☆×模块保护见说明（2）☆○☆AC异常见说明（4）○○☆压机驱动异常启动，运转异常T4-压机温度探头T5-外气温度探头50BM系列故障代码故障内容故障原因01 T1故障02 T2故障04 室内通讯故障室内基板不良AC220、DC280V接线错误05 室内风机故障风机不良/驱动10 过电流保护压机11 IPM模块保护IPM不良、基板不良、见说明(2)12 AC异常见说明(4)13 E2ROM故障E2ROM,接触不良14 T4故障15 T3故障16 T5故障17 压机排气温度过高见说明(3)18 I互感器异常互感器异常、220V接线错误19 I互感器异常IPM不良、220V接线错误20 室外通讯故障室外通讯不良23 少氟故障24 四通阀故障VFD型柜机故障说明KFRd-43LWE（F）KFRd-48LWH（F）KFRd-50LWH（F）KFRd-60LW（X、F）故障内容保护1 T1开路保护2 T2开路保护3 T3开路保护4 缺氟、压机热保护、T2变值T2－T1≦4℃判断缺氟荧光屏无显示故障：首先测量电路上VD103是否短路，R103上烧坏，更换R103，300～390测量VD103是否有直流电压﹣26V，如果有检查电路板是否短路新科变频空调器故障灯含义（１）闪．灭．灭．内环温传感器异常（２）灭．闪．灭内管温传感器异常（３）灭．灭．闪压缩机温度传感器异常（４）闪．灭．闪室外热交换器温度传感器异常（５）灭．闪．闪室外环境温度传感器异常（６）闪．闪．闪互感线圈异常（７）亮．灭．灭通信异常，电源不能加到外机或外板（８）灭．亮．灭模块保护（９）灭．灭．亮电流峰值关断（１０）亮．灭．亮电流控制异常（１１）灭．亮．亮压缩机排气温度过高（１２）亮．亮．亮室外风机运转异常（１３）亮．闪．闪四通阀切换异常（１４）亮．闪．亮输入电压异常（１５）闪．亮．闪制冷剂泄漏（１６）灭．灭．灭正常工作（１７）亮．亮．闪待机方式（１８）闪．亮．亮电压互感器故障新科KFR-25,KFR-32.KFR-48(75,120)LW系列空调器（空调维修）故障指示灯含义（１）故障灯闪，１６℃灯常亮，其余灯（电源灯除外）都不亮，为制冷剂泄漏（和不制冷故障有关）（２）故障灯闪，１７℃灯常亮为管道压力升高．（３）故障灯闪，１８℃灯常亮为低电压保护．（４）故障灯闪，１９℃灯常亮为室内环温开路．（５）故障灯闪，２０℃灯常亮为室内管温开路（６）故障灯闪，２１℃灯常亮为室外环温开路新科风管机的故障代码3P、5P、10P故障代码内容E1 室内回风温度传感器短路或开路T1E2 室内蒸发器温度传感器短路或开路T2E3 室外环境温度传感器短路或开路T3E4 室外冷凝器温度传感器短路或开路T4E5 制冷剂泄漏保护T1—T2三星空调夏普空调常用故障显示一览一．空调1．JA以前机型（红灯）的显示特征：○—红灯点亮；●—红灯不亮。
