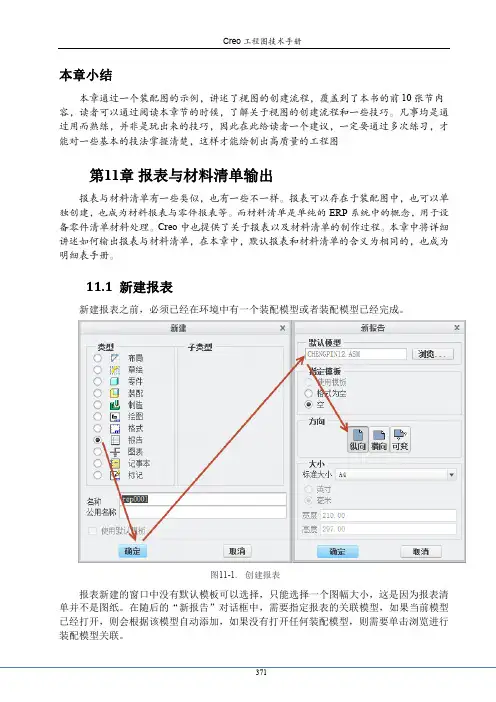

Creo 工程图技术手册(下)
Creo本章小结10第11章报表与材料清单输出ERPCreo11.1 新建报表新建报表之前，必须已经在环境中有一个装配模型或者装配模型已经完成。
图11-1.创建报表报表新建的窗口中没有默认模板可以选择，只能选择一个图幅大小，这是因为报表清单并不是图纸。
在随后的“新报告”对话框中，需要指定报表的关联模型，如果当前模型已经打开，则会根据该模型自动添加，如果没有打开任何装配模型，则需要单击浏览进行装配模型关联。
由于报表是ERP系统提供给车间使用的，因此为了方便打印，建议设置成为A4横向。
Creo的报告创建环境还是继承了原来的Pro/E的设计环境，至少其界面还是使用的菜单栏的模式。
在创建报表的环境下中，通过单击空白区拖出来的右键菜单还可以插入本报表引用的模型，因为报表或明细表手册中，是允许插图的。
同时PTC公司为了应对这个市场，也出品了一款插图软件，功能非常强大，请读者于网路上搜索该软件的信息。
图11-2.创建报表视图接下来，如果读者在此之前已经定义了绘图模板中需要用到的标题栏等四种表格，则可以在此通过插入表格的方式插入完整的重复区域报表，该操作和前述明细表创建方式完全一样。
通过菜单栏>表>插入>表来自文件选择明细表表格，完成移动表格定位工作，最终实现明细表的定位。
图11-3.定位明细表格如果读者需要通过自定义方式来创建报表，则可以通过表>插入>表，并通过定义一款合适的表格来完成表格创建，最终添加重复区域来完成报表，该部分方法已经在注释创建章节中，关于表格重复区域的定义部分已经详细讲述过了，读者可以翻阅至该章节进行阅读了解。
图11-4.创建明细表在菜单栏的表格下拉菜单中，集成了重复区域以及BOM球标的创建，重复区域集成了Ribbon截面中菜单管理器的所有功能，创建流程完全类似，在此就不再赘述了。
而BOM 球标则将Ribbon面板的球标上的按钮功能，完全集成到了菜单管理器，使用方式和Ribbon 界面完全相同。
Creo_工程图配置文件_dtl_超详解
pen_table_file线宽定义文件，指定打印时各几何使用的线宽和颜色等，详细的定义方法我们会在第三步进行讲解。
如果定义了这个选项并且对应的table file存在的话，那么以下的八个定义线宽的config选项将失效。
值如：d:\config\table.pnt以下八项为定义不同的几何的打印线宽，线宽范围是1（最细）到16（最粗）。
pen1_line_weight可见几何，剖面切线和箭头，基准面等pen2_line_weight尺寸线，导引线，中心线，文本，注释等pen3_line_weight隐藏线，阴影文本pen4_line_weight样条曲线网格pen5_line_weight钣金件颜色图元pen6_line_weight草绘截面图元pen7_line_weight灰色草绘尺寸，切换了的截面pen8_line_weight样条曲面网格实际上通过上面的config选项，已经可以进行基本的打印输出配置了。
如果要求不高，那么后面的两个配置方法您甚至可以不要。
!2010年04月11日版Lin!此文件的文件名可以是任意的，后缀必须为（.dtl）。
!此文件的项按“类型”分组。
!此文件中注释项中带有“#”项表示采用国标，其国标为版本号中的日期的现行国标。
!红色项应用了现行国标，粉色项为重要项，蓝色项为普通项，绿色项为有疑问项!*************************************drawing_units MM!#设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm 为单位的，先要设置这个选项。
!*************************************!★★★★★★★★★★★★★★★★★★!!These options control text not subject to other options!!这些选项控制与其它选项无关的文本!!★★★★★★★★★★★★★★★★★★!drawing_text_height 3.5!#设置缺省文本的缺省高度h，如注释中的文字，标注中的数值大小。
CreoParametric2.0工程制图经典收藏(原ProE)
⑨ ⑧
37
1.3 工程图工具—创建视图与编辑
创建基础视图与编辑
完全剖视图生成操作过程：
⑩
拾取此图元 ⑾
拾取此图元 ⑿
⒀ 38
1.3 工程图工具—创建视图与编辑
创建基础视图与编辑
C_4_PPT_1_SourceFile_4
辅助视图是一种特殊的投影视图，从垂直方向观察特定表面产生的视图， 又称为斜视图和向视图。
1.3 工程图工具—创建视图与编辑
创建基础视图与编辑
设置视图比例：定制比例
28
1.3 工程图工具—创建视图与编辑
创建基础视图与编辑
C_4_PPT_1_SourceFile_2
设置视图剖面：无剖面，这个选项可以将视图剖面恢复。
①
按住右键，选择 “属性”选项
②
④ 无剖面
③ 29
1.3 工程图工具—创建视图与编辑
创建基础视图与编辑
设置视图显示
30
1.3 工程图工具—创建视图与编辑
创建基础视图与编辑
设置视图原点
坐标设置视图原点位置 31
1.3 工程图工具—创建视图与编辑
创建基础视图与编辑
设置视图对齐
①
C_4_PPT_1_SourceFile_2 ②
单击此视图 ⑤
③
④ 32
1.3 工程图工具—创建视图与编辑
3.5 0.8 fist_angle 10 ratio_colon yes font 1 filled both horizontal iso_parallel_diam_horiz comma _for_metric_dual filled
18
1.3 工程图工具—创建视图与编辑

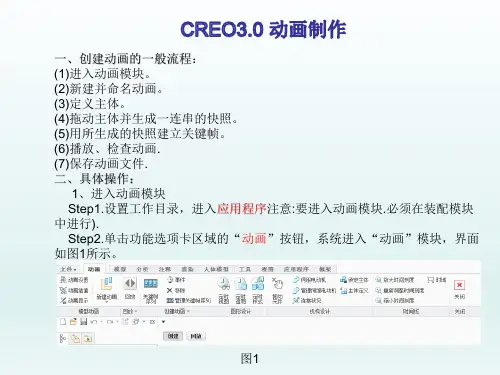

creo 3.0 动画制作
1、进入动画模块 Step1.设置工作目录，进入应用程序注意:要进入动画模块.必须在装配模块 中进行). Step2.单击功能选项卡区域的“动画”按钮，系统进入“动画”模块，界面 如图1零件的按钮.系统将所有零件作为主体加入主体列 表中如图4
(3)选取图4所示的对话框中的Ground，单击编辑按钮，系统弹出“主体定义”对 话框(图5 )
图4
图5
(4)定义作为(基体)的零件。在模型树中选取一个基体（可选择下壳），然后单击鼠
标中间完成选择，零件数显示1 表明选取成功 ；然后单击确定。
图6
图7
(2)创建第二个快照。 ①在“拖动”对话框中单击点“拖动”按钮，然后单击选取一个零部
件进行拖动，点开高级拖动选项如图8所示，进行相应的拖动。
图8
创建第三个快照等都按此方法进行创建
Step4.创建关键帧序列. (1)单击功能选项卡区域中的“管理关键帧序列”按钮.系统弹出图9所
示的“关键帧序列”对话框. “拖动”对话框
图18
（3） 点击图形样式中的定时透明，如图19所示 （4） 点击图19中的箭头，选择相对应的零部件，为其设置透明的状态；
在时间上，设置在什么位置开始执行，如图20
图19 5. 播放保存相应的文件，如图21
图20
图 21
作品欣赏
(5)单击“主体”对话框中关闭的按钮.
Step3.创建快照.单击功能选项卡区域中的“拖动元件”按钮，系统弹出图6所示的
“拖动”对话框。该对话框中有两个选项卡，在拍照选项卡中可移动主体并拍取快
16_工程图creo教程
建立表格
掌握表的操作
先根据行列建 立基本表。
双击单元格可 以写入文字， 单元格合并类 似Word。
标注基础
文本样式
点击“注释” 选项可进入尺 寸显示界面
2、选择要标 注的内容， 尺寸少可选 “全部”
1、点击该项 进入自动标 注方式。
3、点选要标 注的特征或 视图。
工程图的基本要求
• 工程图的绘制遵从工程制图标准和计算机辅助 绘图标准——内容在课件文件夹“15”中。 • 在视图关系中， CREO中文版默认采用的是 第一视角（中国标准），而之前的版本是第三 视角（美国标准），注意：它的左右投影视图 (或俯、仰视图)刚好和第一视角的标准相反； • 注意工程图的单位和零件的一致（公制）； • 由于时间十分紧张，但内容很多，因此，大家 根据自己所作的工程图情况掌握相应的知识即 可。
“新建绘图”对话框说明
如果内存中有现成的零部件，会显示在这里
若内存无零 件则显示无
（1）使用模板
（2）使用带图框模板
（3）不使用模板
通过新建“格式”可建立模板。
添加视图
绘图树
图层
整体比例
视图比例
图框
视图的类型
添加视图： 在“模型视图”模块中，可添加各种视图，通常利 用“常规”图标添加第一个视图。
放置第一个简单的主视图
在图框 中单击 鼠标确 定视图 位置
直接使用某向视图
绘图视图窗口
表示放在前面 的参考面
利用几何参考 方式设置视图
表示放在右面 的参考面
在“布局”模块下，双击视图或视图右键菜单 选“属性”项可打开绘图视图窗口
例子：建立局部视图
双击视图
Creo3.0 工程图高级教程PPT演示课件
3.点击应用可预览视图， 确定好视图后点击确定
.歌尔科技
11
导入模型
投影视图
2.方式1 在布局页面下 选择投影视图
2.方式2 长按鼠标右键，调出菜单，选择投影视图
1.鼠标选择需要投影的视图
4.如果首次放置的视图位置不合适 可以点击解锁视图移动，调整视图位置
3.选择合适的位置放置视图
.歌尔科技
歌尔科技教程目录教程目录歌尔工程图标准图框介绍以及导入歌尔工程图标准图框介绍以及导入绘图环境相关配置文件绘图环境相关配置文件工程图实例操作工程图实例操作导入模型导入模型编辑视图编辑视图尺寸标注与尺寸属性编辑尺寸标注与尺寸属性编辑添加注解添加注解爆炸视图爆炸视图工程图的导出与打印工程图的导出与打印p92p92修改视图类型修改视图类型设置可见区域设置可见区域设置视图比例设置视图比例添加截面添加截面编辑视图状态与视图显示编辑视图状态与视图显示剖切线的编辑剖切线的编辑导入方法导入方法放置第一视图放置第一视图投影视图投影视图详情视图详情视图辅助视图辅助视图尺寸标注的基本知识尺寸标注的基本知识自动标注自动标注手动标注手动标注尺寸属性编辑尺寸属性编辑1
.歌尔科技
34
尺寸标注与尺寸属性编辑
3.添加对称公差
2.点击属性
3
1.双击3号尺寸，调出尺寸属性对话框
3.选择对称,数值输入0.05.确定
.歌尔科技
35
尺寸标注与尺寸属性编辑
4.添加加减公差
2.点击属性
4
1.双击4号尺寸，调出尺寸属性对话框 3.选择加减,上公差数值输入0.05 ，下公差数值输入0.02.确定
12
导入模型
详情视图
1.点击详细视图 2.在要做详细视图的区域，找一个中心点， 然后以此中心点 画圆 3.选择合适的位置 点击左键放置 详细视图 ，双击视图可以编辑视图比例等相关参数
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Creo原创教程（十四）工程图快照，同一张工程图里放置同一组件的的不同机构状态
经常做运动部件的朋友们常常有个头痛的问题，就是如何在一张工程图里面把机构的不同状态全部装进来，这样做有很多的好处，不需要在画第二张图，甚至多张图。
之前有好多的朋友就问过我怎么做，他们的常规办法就是在组件下运动A状态建立个快照snapshot1，运动到B状态时，建立个快照snapshot2，见图1 图2
图1
图2
有的时候需要出图A状态，有的是有需要出图B状态，出图A时，先在在组件下快照回复到A状态，然后建立工程图，打印见图3
图3
出图B时，先在在组件下快照回复到B状态，然后建立工程图，打印见图4
图4
结果当他把所有东西都关了以后，重新打开，工程图A，发现里面的状态却是B的状态，见图5
图5
这个时候把，回到组件下，把B状态快照改成A状态的快照，发现工程图A的状态变回了A状态，见图6
图6
当他打开工程图B时，发现状态变成了A状态。
见图7气得他吐血了……
图7
试想这样的效率是不会高的。
今天我们就这个问题来讲一下，工程图快照，什么是工程图快照呢，
工程图快照和3D图里的快照是一样的，只不过需要特殊的控制，下面我们就来讲一下工程图快照。
今天的例子我们就用油缸的那个例子。
当我把零件组装好，出工程图的时候，需要多种状态在一个图里面，我们就需要建立工程图快照
本帖隐藏的内容
1. 打开组件3D模式下，点击快照图标，弹出建立快照选项栏，如图8 图9
图8
图9
再次状态建立一个快照，图10，我们命名为down，（这里需要说一下，snapshotN，你为自然数，这个名称是可以更改的，很多人不知道这个名称能改，或者有的知道能改，但是不知道怎么改，这里说明一下，当你建立完snapshot1后，点击snapshot1，在名称哪里选中，名称变色，输入你想要的名称，然后回车，ok，见图11，图12）
图10
图11
图12
同样道理，我们的油缸需要升高一点再建立个快照，，由于我是在布局下进行控制的，回到布局下，把有感的形成lang改为1000，看见错误检查栏里面现实“no error”证明我们更改的没有错误，可以继续进行，如图13，图14
图13
图14
2. 这里就需要注意了，下面要进行工程图快照的建立了，点击“使选中快照用于绘图”按钮，接着在名称前面出现工程图标志如图15 图16
图15
图16
保存，这样工程图快照就建好了。
这里我们再来一张爆炸图（爆炸图可以不用建立，方便说明）。
见图 17，图18 你会发现在视图管理器中，我们刚才建立的两张工程图快照和爆炸图的分解栏下的名称一栏里面，也许一下我不用说你也明白了，建立工程图是就在视图状态里面调整快照。
图17
图18
3. 建立一张工程图，如图19
图19
切换到布局菜单，点击视图，右键属性，视图状态，可以看见如下选项
如图20
图20
图21
这样就完成了一张工程图下面放多种视图状态。
在复杂的机构中（比如：吊车，臂架泵，布料杆等大型设备），这种应用非常的广泛，一个机构可能有几个甚至十几个，几十个状态，需要对这么多状态进行描述，在以往的cad中式不可能做到的，proe提供的这种方法非常简便，易学。
