火灾报警控制器详细说明及参数JB-QB-GST500
海湾消防报警主机说明书

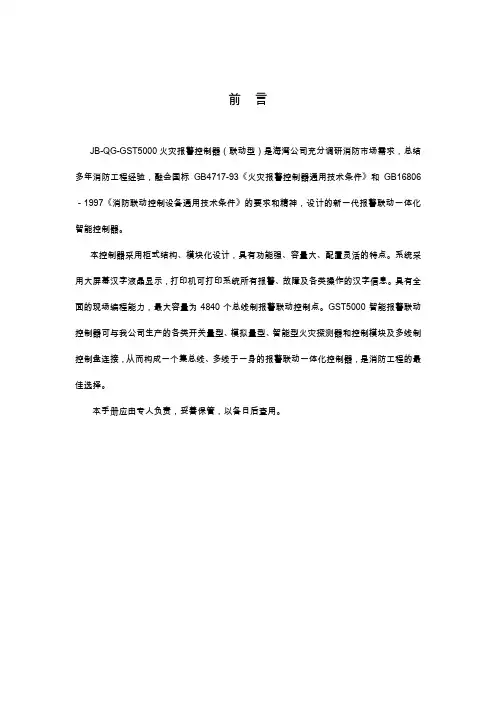

______________________________________________________________________________________________________________前言JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-93《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。
本控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。
GST5000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
本手册应由专人负责，妥善保管，以备日后查用。
精品资料目录第一部分................................................................................................................................................ 概述. (6)第一章公司简介 (7)第二章JB-QG-GST5000火灾报警控制器(联动型)简介 (9)第二部分................................................................................................................................ 结构.安装.调试.. (11)第三章JB-QG-GST5000控制器结构及配置说明 (12)3.1控制器结构及配置方式概述 (12)3.2JB-QG-GST5000控制器主机结构说明 (13)3.2.1 按键及面板设置说明 (13)3.2.2 控制器主机内部结构说明 (14)3.364路手动消防启动盘结构说明 (17)3.3.1 面板结构说明 (17)3.3.2 内部结构说明 (17)3.4LD-D02智能电源盘结构说明 (18)3.5LD-KZ08多线制控制盘结构说明 (19)3.5.1 控制盘外观说明 (19)3.5.2 控制盘背面结构及接线端子说明 (19)3.6控制器主电源盒端子说明 (20)3.7控制器典型配置及内部结构说明 (20)3.7.1 典型配置外观示意 (21)3.7.2 内部结构及连接线示意 (21)3.7.3 控制器对外接线端子说明 (22)第四章安装与调试 (24)4.1开箱检查 (24)4.2机柜的安装条件及方式 (25)4.3开机检查 (25)4.4外部设备检查 (25)4.5接线和设置 (26)4.6调试 (26)第三部分系统应用 (27)第五章一般性用户使用说明 (29)5.1开机、关机与自检 (29)5.2键盘操作前准备 (32)5.2.1 键盘的命令功能和字符功能 (32)5.2.2 数据输入的一般方法 (32)5.2.3 信息查看操作的一般方法 (32)5.3键盘解锁和锁键盘 (32)5.3.1 键盘解锁 (32)5.3.2 锁键 (33)5.4注册信息检查 (34)5.4.1 检查系统配置 (34)5.4.2 检查回路配置 (34)5.4.3 检查设备信息 (36)5.5信息显示与记录 (40)5.5.1 信息显示 (40)5.5.2 查看运行记录 (44)5.7火警及故障的处理 (46)5.7.1 故障的一般处理方法 (46)5.7.2 火警的一般处理方法 (46)5.8设备的隔离与取消隔离 (46)5.8.1 设备隔离 (46)5.8.2 取消隔离 (47)5.9总线制被控设备的手动启动与停动操作 (48)5.9.1 对外部设备进行手动启动操作的条件 (48)5.9.2 利用主机键盘进行的被控设备启动/停动操作 (49)5.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (50)5.10总线制被控设备的自动联动控制 (50)5.10.1 实现自动联动的条件 (50)5.10.2 自动联动逻辑的实现 (50)5.11气体灭火设备的启动和停止控制 (50)5.11.1 气体灭火设备的启动条件 (50)5.11.2 气体灭火设备的手动启动控制 (51)5.11.3 气体灭火设备的自动联动控制 (53)5.11.4 气体灭火设备的紧急停动控制 (54)5.12清除功能 (54)6.6启动方式设置 (54)6.7气体喷洒允许控制设置设备 (55)第四部分更进一步的说明 (56)第七章LD-KZ08多线制控制盘操作使用说明 (57)7.3与LD-302B切换模块接线说明 (60)7.4多线制联动控制盘控制应用举例 (60)第八章与CRT显示系统和远程监控网络的连接 (62)8.1与CRT显示系统的连接和相关设置 (62)8.1.1连接 (62)8.1.2 地址设置 (62)8.2与远程监控网络相关设置 (63)第五部分用户须知 (65)第十章故障处理和定期检查 (67)10.1一般性故障处理 (67)10.2定期检查和更换 (68)第十一章注意事项 (72)附录一技术指标 (74)附录二设备类型表 (75)附录三标准汉字码表 (77)附录四补充汉字码表 (90)附录五调试表格 (93)附录六整机内部接线示意图 (94)JB-QG-GST5000火灾报警控制器（联动型）第一部分概述公司简介JB-QG-GST5000火灾报警控制器（联动型）简介第一章公司简介海湾安全技术（集团）有限公司是专业从事楼宇自动化控制系统、火灾自动报警和消防联动控制系统及相关技术产品开发、生产、销售和工程服务的高科技企业，技术力量雄厚，检测手段齐全，管理体制严格，产品技术水平和产量居全国同行业前列。
海湾消防报警主机说明书
前言JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-93《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。
本控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。
GST5000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
本手册应由专人负责，妥善保管，以备日后查用。
1目录第一部分 ............................................................................... 概述 (4)第一章公司简介 (5)第二章 JB-QG-GST5000火灾报警控制器(联动型)简介 (6)第二部分 .................................................................... 结构.安装.调试 (7)第三章 JB-QG-GST5000控制器结构及配置说明 (8)3.1控制器结构及配置方式概述 (8)3.2JB-QG-GST5000控制器主机结构说明 (8)3.2.1 按键及面板设置说明 (8)3.2.2 控制器主机内部结构说明 (9)3.364路手动消防启动盘结构说明 (11)3.3.1 面板结构说明 (11)3.3.2 内部结构说明 (11)3.4LD-D02智能电源盘结构说明 (11)3.5LD-KZ08多线制控制盘结构说明 (12)3.5.1 控制盘外观说明 (12)3.5.2 控制盘背面结构及接线端子说明 (13)3.6控制器主电源盒端子说明 (13)3.7控制器典型配置及内部结构说明 (13)3.7.1 典型配置外观示意 (14)3.7.2 内部结构及连接线示意 (14)3.7.3 控制器对外接线端子说明 (15)第四章安装与调试 (16)4.1开箱检查 (16)4.2机柜的安装条件及方式 (17)4.3开机检查 (17)4.4外部设备检查 (17)4.5接线和设置 (17)4.6调试 (17)第三部分系统应用 (18)第五章一般性用户使用说明 (19)5.1开机、关机与自检 (19)5.2键盘操作前准备 (20)5.2.1 键盘的命令功能和字符功能 (20)5.2.2 数据输入的一般方法 (20)5.2.3 信息查看操作的一般方法 (21)5.3键盘解锁和锁键盘 (21)5.3.1 键盘解锁 (21)5.3.2 锁键 (21)5.4注册信息检查 (22)5.4.1 检查系统配置 (22)5.4.2 检查回路配置 (22)5.4.3 检查设备信息 (23)5.5信息显示与记录 (25)5.5.1 信息显示 (25)5.5.2 查看运行记录 (27)5.5.3 信息的打印 (27)5.6消音 (27)5.7火警及故障的处理 (28)5.7.1 故障的一般处理方法 (28)5.7.2 火警的一般处理方法 (28)5.8设备的隔离与取消隔离 (28)5.8.1 设备隔离 (28)5.8.2 取消隔离 (28)5.9总线制被控设备的手动启动与停动操作 (29)5.9.1 对外部设备进行手动启动操作的条件 (29)5.9.2 利用主机键盘进行的被控设备启动/停动操作 (29)5.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (30)5.10总线制被控设备的自动联动控制 (30)5.10.1 实现自动联动的条件 (30)5.10.2 自动联动逻辑的实现 (30)5.11气体灭火设备的启动和停止控制 (30)5.11.1 气体灭火设备的启动条件 (30)5.11.2 气体灭火设备的手动启动控制 (30)5.11.3 气体灭火设备的自动联动控制 (31)5.11.4 气体灭火设备的紧急停动控制 (32)5.12清除功能 (32)6.6启动方式设置 (32)6.7气体喷洒允许控制设置设备 (33)第四部分更进一步的说明 (33)第七章 LD-KZ08多线制控制盘操作使用说明 (34)7.1多线制控制盘功能设定 (34)7.2操作使用说明 (35)7.3与LD-302B切换模块接线说明 (35)7.4多线制联动控制盘控制应用举例 (36)第八章与CRT显示系统和远程监控网络的连接 (36)8.1与CRT显示系统的连接和相关设置 (36)8.1.1连接 (36)8.1.2 地址设置 (37)8.2与远程监控网络相关设置 (37)第五部分用户须知 (38)第十章故障处理和定期检查 (39)10.1一般性故障处理 (39)10.2定期检查和更换 (40)第十一章注意事项 (43)附录一技术指标 (44)附录二设备类型表 (45)附录三标准汉字码表 (46)附录四补充汉字码表 (49)附录五调试表格 (51)附录六整机内部接线示意图 (52)JB-QG-GST5000火灾报警控制器（联动型）第一部分概述公司简介JB-QG-GST5000火灾报警控制器（联动型）简介第一章公司简介海湾安全技术（集团）有限公司是专业从事楼宇自动化控制系统、火灾自动报警和消防联动控制系统及相关技术产品开发、生产、销售和工程服务的高科技企业，技术力量雄厚，检测手段齐全，管理体制严格，产品技术水平和产量居全国同行业前列。
JB-QG-QT-GST5000控制器说明书
JB-QB-GST500JB-QG/QT-GST5000火灾报警控制器（联动型）使用说明书海湾安全技术有限公司目录第4章一般性用户使用说明 ......................................... 错误!未指定书签。
4.1开机、关机与自检...................................................................... 错误!未指定书签。
4.2键盘操作前准备.......................................................................... 错误!未指定书签。
4.2.1键盘的命令功能和字符功能.......................................................... 错误!未指定书签。
4.2.2数据输入的一般方法 ....................................................................... 错误!未指定书签。
4.2.3信息查看操作的一般方法 .............................................................. 错误!未指定书签。
第5章系统管理员操作指南 ......................................... 错误!未指定书签。
5.1修改时间 ............................................................................................ 错误!未指定书签。
5.2密码设定 ............................................................................................ 错误!未指定书签。
JB-QB-GST500控制器安装使用说明书(海湾)
目录第一部分概述 (5)第一章公司简介 (6)第二章JB-QB-GST500火灾报警控制器(联动型)简介 (7)第二部分结构.安装.调试 (8)第三章JB-QB-GST500控制器结构及配置说明 (9)3.1 控制器典型配置及内部结构概述 (9)3.2 JB-QB-GST500控制器面板说明 (11)3.3内部结构及连线说明 (14)3.3.1 控制箱结构说明 (14)3.3.2 控制器显示操作部分结构说明 (15)3.3.3 总线制控制区结构说明 (16)3.3.4 多线制控制区结构说明 (16)3.3.5 控制器电源系统说明 (17)3.4控制器对外接线端子说明 (18)第四章安装与调试 (19)4.1 开箱检查 (19)4.2 机柜的安装条件及方式 (20)4.3 开机检查 (20)4.4 外部设备检查 (20)4.5 接线和设置 (20)4.6 调试 (20)第三部分系统应用 (22)第五章一般性用户使用说明 (23)5.1 开机、关机与自检 (23)5.2 键盘操作前准备 (25)5.2.1 键盘的命令功能和字符功能 (25)5.2.2 数据输入的一般方法 (25)5.2.3 信息查看操作的一般方法 (25)5.3 键盘解锁和锁键盘 (25)媒体编号5.3.1 键盘解锁 (25)旧底图总号5.3.2 锁键 (26)底图总号5.4 注册信息检查 (26)5.4.1 检查系统配置 (26)5.4.2 检查回路配置 (26)5.4.3 检查设备信息 (28)5.5 信息显示与记录 (30)5.5.1 信息显示 (30)5.5.2 查看运行记录 (33)5.5.3 信息的打印 (33)5.6 消音 (33)5.7火警及故障的处理 (34)5.7.1 故障的一般处理方法 (34)5.7.2 火警的一般处理方法 (34)5.8 设备的隔离与取消隔离 (34)5.8.1 设备隔离 (34)5.8.2 取消隔离 (35)5.9 总线制被控设备的手动启动与停动操作 (36)5.9.1 对外部设备进行手动启动操作的条件 (36)5.9.2 利用主机键盘进行的被控设备启动/停动操作 (36)5.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (37)5.10总线制被控设备的自动联动控制 (37)5.10.1 实现自动联动的条件 (37)5.10.2 自动联动逻辑的实现 (37)5.11气体灭火设备的启动和停止控制 (37)5.11.1 气体灭火设备的启动条件 (37)5.11.2 气体灭火设备的手动启动控制 (37)5.11.3 气体灭火设备的自动联动控制 (38)5.11.4 气体灭火设备的紧急停动控制 (39)5.12 清除功能 (40)第六章系统管理员操作指南 ......................................................................................................... 错误!未定义书签。
GST海湾系统配置说明
海湾系统配置说明（一）火灾探测器1、海湾系统的编码型探测器为两线制，探测器接线都是接底座任意一对对角，无极性。
2、非编码探测器探测器都需通过GST-LD-8319输入模块和GST-LD-8320终端器组成一个探测点接入到海湾系统，每只8319输入模块最多可以连接15只非编码型探测器，若输出回路中接有JTG-ZW-G1B型点型紫外火焰探测器，则其数量应不超过3只。
（二）手动火灾报警按钮1、海湾手动火灾报警按钮有两种J-SAM-GST9121、J-SAM-GST9122(含电话插孔），其中9122型火灾报警按钮在有电话系统时才配置。
2、如客户新配置系统中有电话系统时请不要给客户配置J-SAP-8402型手动按钮！！因J-SAP-8402型上电话插口是水晶头，和现在的铜头便携式电话不能匹配。
（三）声光警报器/警铃1、海湾主销的声光警报器为HX-100A/B、GST-HX-F/M8502系列,其中100A/B声光警报器发出的是火警声音，8502警报器发出的“滴、滴”的声音。
2、声光警报器有编码型和非编码型之分，编码型声光警报器可以直接与主机连接，非编码声光警报器与警铃，需通过输入输出模块才可接入到系统。
3、编码型声光警报器限制为两根信号总线与两根电源线，非编码型声光警报器与警铃只需两根电源线，通过输入输出模块接入到系统。
（四）控制器1. JB-QB-GST100主机（所带报警最大8只）1、GST100主机不可以配置输出模块（8301等等），所带警报器最大为8只。
如不加配电源箱，100主机所带警报器最大不能超过6只,视具体情况而定。
2、如果客户有几只非编码声光或者警铃，但又不想选用联动主机，可推荐使用GST100主机，使用主机上面警铃或输出端（R+、R-，其触点电流为1A）配置时不超过6只。
3、GST100型控制器不可以连接火灾显示盘，CRT，不可以参与联网。
4、当100A/B警报器数量超过5只或者海湾警铃数量超过30只须加电源箱。
JB-QG-QT-GST5000控制器说明书
JB-QB-GST500JB-QG/QT-GST5000火灾报警控制器（联动型）使用说明书海湾安全技术有限公司目录第1章 一般性用户使用说明GST500/ GST5000控制器界面显示相同，以GST5000控制器显示界面为例说明。
1.1 开机、关机与自检当调试工作完成后，用户就可以按以下顺序进行开机操作了：✧ 打开主机电源的主备电开关。
✧ 打开联动电源和火灾显示盘电源的主备电开关。
✧ 打开控制器的工作开关（在DC-DC 变换模块上）。
完成以上操作后，系统上电进行初始化（画面显示如图4-1所示）。
初始化完成后进入对运行记录、屏蔽信息、联动公式、声光电源的自动检查状态（画面显示如图4-2所示），自检完毕，控制器对外接火灾显示盘、探测器和模块进行注册（如图4-3所示），并显示注册信息 (如图4-4所示) 。
至此，开机过程结束，系统进入正常监控状态。
关机过程按照与开机时相反的顺序关掉各开关即可。
要注意备电开关一定要关掉，否则，由于控制器内部依然有用电电路，将导致备电放空，有损坏电池的可能。
由于控制器使用的免维护铅酸电池有微小的自放电电流，需要定期充电维护，如控制器长时间不使用，需要每个月开机充电48小时。
如果控制器主电断电后使用备电工作到备电保护，此时电池容量为空，需要尽快恢复主电供电并给电池充电48小时，如果备电放空后超过1周不进行充电，可能损坏电池。
图4-1 图4-2 图4-3 图4-4 1.2 键盘操作前准备 1.2.1 键盘的命令功能和字符功能 控制器的键盘多数为双功能键，下部标识为命令功能，上部标识为字符功能。
命令功能，只在监控状态下起作用，并且多数功能键受锁键功能限制；字符功能，只在进入菜单后，才可进行数据输入。
1.2.2 数据输入的一般方法 在开始输入数据时，屏幕上会有一个区域高亮提示当前数据输入的位置和范围。
按下字符键，高亮和高亮区内原来显示的字符消失，从该字符开始重新输入；按“△＝”或“＝▽”键，高亮条消失，光标停在原高亮区显示的第一个或最后一个字符处，进入数据编辑状态。
海湾消防报警主机说明书
JB-QG-GST5000 火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多 年消防工程经验，融会国标 GB4717-93《火灾报警控制器通用技术条件》和 GB16806－1997 《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制 器。
本控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。系统采 用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。具有全 面的现场编程能力，最大容量为 4840 个总线制报警联动控制点。GST5000 智能报警联动控 制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控 制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳 选择。
第三章 JB-QG-GST5000 控制器结构及配置说明..................................................................................................... 8
3.1 控制器结构及配置方式概述............................................................................................................................. 8 3.2 JB-QG-GST5000 控制器主机结构说明............................................................................................................9
JBQG_QTGST5000控制器说明书
二.6.2
控制器典型配置外观示意图如2-13所示。
控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
本控制器主控部分由接口统一的各类功能模块组成，配置极为灵活方便，通过调整接入的回路板数实现总线设备从1点到4840点间的任意配置，若接入通讯板、CRT板和远程通讯板，系统还可以提供与火灾显示盘、CRT和远程终端连接所需的标准接口。
1.4配备智能化手动消防启动盘
本控制器配接的智能化手动消防启动盘，接线少、允许布线距离长、可靠性高，手动消防启动盘上的每一个启/停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设备的启/停控制，彻底解决了报警联动一体化系统的工程布线、设备配置及安装调试存在的固有问题。
1.1容量大、可靠性高
本控制器采用多微处理器并行处理，最多可以管理20个总线制监控点回路共计4840个总线制报警联动点。多总线大容量方式设计使外部总线和总线设备发生故障后对系统的影响减少到最低限。不论对联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时注册到的设备全部受到监控。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JB-QB-GST500火灾报警控制器(联动型)
一、JB-QB-GST500火灾报警控制器特点:
JB-QB-GST500型火灾报警控制器(联动型)是一种最大容量可扩展到二个242编码点回路的控制器，其主要特点如下：
1.采用大屏幕汉字液晶显示器，各种报警状态信息均可以直观的以汉字方式显示在屏幕上，便于用户操作使用；
2.控制器设计高度智能化，与智能探测器一起可组成分布智能式火灾报警系统，极大降低误报，提高系统可靠性；
3.火灾报警及消防联动控制可按多机分体、分总线回路设计，也可以单机共总线回路设计，同时控制器设计了具有短线、断线检测及设备故障报警功能的多线制控制输出点，专门用于
控制风机、水泵等重要设备，可以满足各种设计要求；
4.控制器可完成自动及手动控制外接消防被控设备，其中手动控制方式具备直接手动操作键控制输出及编码组合键手动控制输出二种方式，系统内的任一地址编码点既可由各种编码探测器占用，也可由各类编码模块占用，设计灵活方便。
考虑到控制器自身电源系统容量较低，当控制器接有被控设备时，需另外设置DC24V电源系统；
5. 控制器具有极强的现场编程能力，各回路设备间的交叉联动、各种汉字信息注释、总线制控制设备与多线制控制设备之间的相互联动等均可以现场编程设定；
6. 控制器具有预警功能，使用预警功能可以有效的减少在恶劣环境下的误报警；
7.控制器可外接火灾报警显示盘及彩色CRT显示系统等设备，满足各种系统配置要求；
8.控制器具有强大的面板控制及操作功能，可以观察探测器动态工作曲线，各种功能设置全面、简单、方便。
二、JB-QB-GST500火灾报警控制器主要技术指标:
1.液晶屏规格：320×240图形点阵，可显示12行汉字信息
2.控制器容量：
a.可带二个242地址编码点回路，最大容量为484个地址编码点
b.可外接64台火灾显示盘；联网时最多可接32台其它类型控制器
c.64个直接手动操作总线制控制点
d.最大可配置12个多线制控制点
3.线制：
a. 控制器与探测器间采用无极性信号二总线连接，与各类控制模块间除无极性二总线外，还需外加二根DC24V电源总线
b. 与其它类型的控制器采用有极性二总线连接，对于火灾报警显示盘，需外加两根DC24V 电源供电总线
c. 与彩色CRT系统采用四芯扁平电话线，通过RS-232标准接口连接，最大连接线长度不宜超过15m
4.使用环境：
温度： 0℃～＋40℃
相对湿度≤95％，不结露
5.电源：主电为交流220V，内装DC24V 14Ah密封铅电池作备电
6.监控状态功耗≤55W，火警状态最大功耗≤70W
7.外形尺寸：
500mm×700mm×170mm
8.最大接线长度≤1000m
三、JB-QB-GST500火灾报警控制器结构特征、安装与布线:
JB-QB-GST500型控制器的外形尺寸示意图如下图：
本控制器为壁挂式结构设计，可直接明装在墙壁上，其对外接线端子示意图如下图：
其中：
L、G、N：AC220V接线端子及交流接地端子；
A、B：连接火灾显示盘的通讯总线端子；
Z1-1、Z1-2，Z2-1，Z2-2：二路无极性信号二总线端子；
S+、S-：火灾报警输出端子（报警时可配置成24V电源输出或无源触点输出）；
A、B：连接其它种类控制器的通讯总线端子；
C1+、C1-～C14+、C14-：控制盘输出端子（最多14路）。
四、JB-QB-GST500火灾报警控制器布线要求：
a．控制器信号总线采用阻燃RVS双绞线，截面积≥1.0mm2
b. 控制器与控制器及火灾显示盘之间的通讯总线采用阻燃屏蔽双绞线，截面积≥1.0mm2 c．控制器输出的多线制控制点外接线采用阻燃BV线，截面积≥1.0mm2
d．与彩色CRT系统采用阻燃四芯扁平电话线，通过RS-232标准接口连接，最大连接线长度不宜超过15m。
