低压配电柜组装规程2017
低压配电柜组装规程一、组装准备:（一）、设备及材料要求1、设备及材料均符合国标或现行的技术标准，符合设计要求；并有3C认证和产品合格证及随带安装、使用、维修和试验要求等技术文件。
设备有铭牌，并注明厂家名称、附件、备件完好、齐全，接线无脱落脱焊，涂层完整，无明显碰撞凹陷。
2、配电柜体为镀锌板，并应具有一定的机械强度，配电柜体二层板厚度不小于1.5毫米镀锌铁板。
3、柜内的保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜箱内保护导体的最小截面积S不应小于表1规定。
4、柜内低压电器组合应符合下列规定：（1）、发热元件安装在散热良好的位置；（2）、熔断器的熔体规格、自动开关的整定值符合设计要求；（3）、压板接触良好，相邻压板间有安全距离，切换时不触及相邻的压板；（4）、信号回路的信号灯、按钮、光字牌、电铃、事故电钟等动作和信号显示准确；（5）、外壳需接地（PE）和接零（PEN）的，连接可靠；（6）、端子排安装牢固，端子有序号，强、弱电端子隔离布置，端子规格与芯线截面积大小适配。
5、柜内配线：（1）、除电子元件回路或类似回路外，其它回路的电线应采用额定电压不低于750V、芯线截面不小于1.5mm 2的铜芯绝缘电线或电缆；（2）、二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入。
（3）、配线严禁使用开口鼻子。
6、配电柜上的电器及控制台、板等可动部位的电线应符合下列规定：（1）、采用多股芯软线，敷设长度留有适当裕量；（2）、线束有外套塑料管等加强绝缘保护层；（3）、与电器连接时，端部绞紧，补能有松散、断股且不能有开口的终端端子或搪锡；（4）、可转动部位的两端用卡子固定。
7、柜内角铁、扁铁、螺丝、螺母、垫片等均为镀锌制品。
8、安装使用材料：（1）、应无明显锈蚀，并有材料证明；（2）、其它材料：镀锌螺丝、镀锌螺栓、螺母、弹簧垫、铅丝、酚醛板、相色漆、防锈漆、调和漆、塑料扎带、塑料软管、异型塑料软管、尼龙卡带、小白线、绝缘胶垫、标志牌等均应符合质量要求。

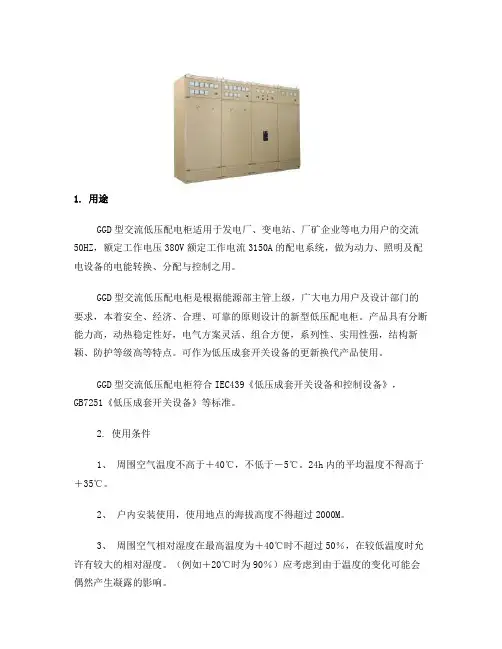

GGD型交流低压配电柜
1. 用途GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50HZ，额定工作电压380V额定工作电流3150A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。
2. 使用条件1、周围空气温度不高于＋40℃，不低于－5℃。
24h内的平均温度不得高于＋35℃。
2、户内安装使用，使用地点的海拔高度不得超过2000M。
3、周围空气相对湿度在最高温度为＋40℃时不超过50％，在较低温度时允许有较大的相对湿度。
（例如＋20℃时为90％）应考虑到由于温度的变化可能会偶然产生凝露的影响。
4、设备安装时与垂直面的倾斜度不超过5％。
5、设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。
6、用户有特殊要求时可与制造厂协商解决。
3. 电气性能1 基本电气参数2 主电路方案GGD柜的主电路设计了129个方案,共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)。
其中 GGD1型49个方案123个规格GGD2型53个方案107个规格GGD3型27个方案 68个规格主电路方案是征求了广大设计,使用部门的意见选编的增加了发电厂需要的方案.额定电流增加至3150A,适合2000KVA及以下的配电变压器选用。
此外,为适应无功补偿的需要设计了GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。
3 辅助电路方案辅助电路的设计分供用电方案和发电厂方案两部分，GGD柜内有足够的空间安装二次元件，同时NLS还开发研制了专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。
