Pro／E经典工程图资料
Pro／ENGINEER工程图
第13章建立工程图•Pro/E具有强大的工程图设计功能，用户可直接将建立的三维模型生成工程图，其“参数化”与“全相关”的特征使得三维模型或工程图的任何一方进行尺寸更改，另一方会同时相应作出尺寸更改，确保两者的始终一致性，避免产生人为差错。
在完成零件或装配模型的建立之后使用“绘图”模块，可快速建立符合工程标准的工程图。
•本章主要讲述如下内容：• 建立三视图的操作步骤• 建立辅助视图和局部视图的各种方法• 标注尺寸、标注几何公差的方法13.1 绘图模块工作界面•在Pro/ENGINEERWildfire主窗口中单击菜单【文件】→【新建】命令，在打开的〖新建〗对话框中选择“绘图”类型，在〖名称〗栏中输入新建文件名称，单击【确定】按钮，系统弹出〖新制图〗对话框，如图13-1所示。
•在该对话框中设定要建立工程图的三维模型文件，明确工程图图纸样式及大小。
〖新制图〗对话框中各功能选项的意义说明如下。
• 缺省模型：单击该栏中的【浏览】按钮，在弹出的〖打开〗对话框中选择要建立工程图的三维模型文件，然后单击【打开】按钮，确认模型文件的选取。
• 指定模板：为工程图指定一个绘图模板。
该栏中有三个选项供用户选择：• 使用模板：使用系统中存在的或系统提供的模板。
• 格式为空：使用现有的图纸格式。
用户可以选择一个已经完成的工程图文件作为模板。
• 空：使用空白图纸。
用户应指定图纸方向和大小，〖新制图〗对话图13-2框显示内容如图13-2所示。
• 模板：该栏中列出可供用户使用的图纸模板，也可单击【浏览】按钮，选择系统中存在的其他可用模板。
• 方向：该栏供用户确定图纸的放置方式。
• 纵向：纵向放置图纸。
• 横向：横向放置图纸。
• 可变：用户自定义图纸的长宽尺寸。
• 大小：该栏供用户设定图纸规格。
在〖标准大小〗下拉列表中，用户可选择标准尺寸的图纸。
若在〖方向〗栏中选择“可变”选项，则应明确图纸的尺寸单位是英寸还是毫米，然后在〖宽度〗和〖高度〗文本栏中设定相应尺寸值。
Pro-ENGINEER野火5.0机械设计基础及应用第13章 ProENGINEER工程图
用制图标准的各种视图，包括投影视图、辅助视图、一般平面视图、详图及
剖面图等，还可以标注尺寸、公差、粗糙度等。
本章节目录
13.1 工程图简介 13.2 准备图纸及设置单位 13.3 图的用户界面 13.4 产生三视图 13.5 产生其他视图
13.6 产生剖视图
13.7增加出图零件
本章节目录
13.8标注尺寸 13.9调整尺寸标注尺寸公差
13.10标注表面精度符号
13.11创建注释 13.12输入标题栏资料 13.13实战练习
13.1 工程图简介
所谓“工程图”，就是提供给制造现场人员施工用的图面，它是以 “投影视图法”和“等轴测视图法”为原则所绘制的平面图面。 换句话说，“工程图”就是平面施工图。其中，给模具施工用的，就 叫“模具图”；为造型确认用的，就叫“造型图”；以三维造型为基础，
开一个模型文件，如零件、组件，则系统自动将该模型设置为“缺省模
型”，如图13.1（c）所示。
(a)
(b)
图13.1 新建一个工程图文件
(c)
13.2 准备图纸及设置单位·
（4）在“指定模板”选项
组中，选择“使用模板”、
“格式为空”或者“空”单选 按钮。
这部分内容即为准备工程
图图纸模板的部分，在“13.2.2 准备图纸”小节中会详细介绍。 这部分设置完以后，我们可进 行下一步。
第13章 Pro/ENGINEER工程图
主讲教师：××× ×××大学 ××学院
1 Pro/ENGINEER工程图简介
工程图为产品研发、设计、制造等各个环节提供了相互交流的工具，因 此，工程图是产品设计过程中的重要环节。工程图可能要比一般人想象得更 重要，最主要的因素之一是因为它牵涉到制造。所以，所有的CAXC三维工 程师都应该熟悉这个范畴。 在产品设计的实务流程中，为了方便设计的细节讨论和后续的制造施工， 就需要以更清楚的方式来表达产品模型各个视角的形状或其内部构造。这时， 就需要生成平面的工程图。 Pro/E有专门的工程图模块。我们可以使用它来生成产品模型及符合惯
ProE工程图
工程图的基本操作
使用缺省模板自动生成工程图
• 文件→新建(N)…→打开图6-1所示对话框，文档类型选择 “绘图”，输入文档名称，“使用缺省模版”前 → 确 定→打开图6-2所示的“新制图”对话框，选择欲生成工程 图的模型文件，选择图纸大小，→ 确定→ 进入工程图环 境，且自动生成模型的三个视图。
1使用缺省模板自动生成工程图

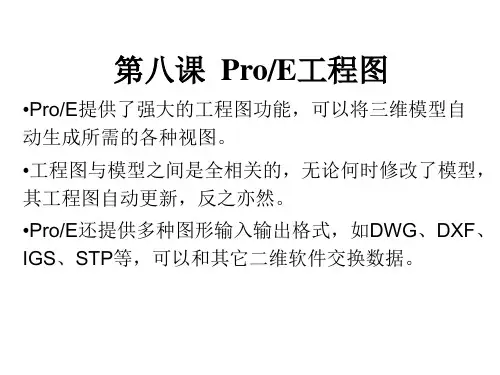

第八课 Pro/E工程图
•Pro/E提供了强大的工程图功能，可以将三维模型自 动生成所需的各种视图。
•工程图与模型之间是全相关的，无论何时修改了模型， 其工程图自动更新，反之亦然。 •Pro/E还提供多种图形输入输出格式，如DWG、DXF、 IGS、STP等，可以和其它二维软件交换数据。
8-1
• 1.
视图修改
• 2、点选视图→右键→弹出菜单，通过该菜单可以 完成一些视图的编辑工作，通过选取该菜单中的 “属性”选项打开“绘图视图”对话框，可以进 行大部分的视图编辑工作。 • 3、修改试图比例：屏幕最左下角（图框之外）显 示工程图的比例，双击该数值→在提示栏输入新 的数值，可以改变工程图的比例。对于不使用这 一总体比例的视图（如局部放大图），在“绘图 视图”对话框中改变视图比例（通过对话框中的 比例选项）。
详细的工程图环境变量的设置
5-3
图框格式与标题栏
• 一、使用系统定义的图框格式 • Pro/E系统自带若干个图框格式（放在 “Pro/E安装目录\Formats\”下），选用这些 图框格式，可以在新建工程图文档时，文件 →新建(N)…→文档类型选择“绘图”，输入 文档名称，去掉“使用缺省模版”前 → 确定→打开图6-3所示的“新制图”对话框， 在“指定模版”栏选择“格式为空”→选择 一款系统给定的图框即可。
proe工程图1
标注形位公差
© 2007 kcss
工程图标注 工程图标注 图标
3. 标注表面粗糙度 表面粗糙度是用来描述零件表面微观几何形状的， 表面粗糙度是用来描述零件表面微观几何形状的， 是选择加工方法的基本依据。 选择加工方法的基本依据。 加工方法的基本依据
标注表面粗糙度
© 2007 kcss
工程图标注 工程图标注 图标
实体模型
辅助视图
© 2007 kcss
工程图 工程图的创建和编辑 建和编辑
详细视图 详细视图的作用与局部视图比较类似 详细视图的作用与局部视图比较类似，都是 的作用与局部视图 用来表现零件上的细小特征的。 用来表现零件上的细小特征的。
实体模型
详细视图
© 2007 kcss
工程图 工程图的创建和编辑 建和编辑
实体模型型
投影视图
© 2007 kcss
工程图 工程图的创建和编辑 建和编辑
辅助视图 辅助视图是与所选的一条边正交或平行的投影视图。在绘制零件的 视图是与所选的一条边正交或平行的投影视图。 是与所 视图 工程图时，零件上的一些特征由于位置的原因在一般视图中不能被 工程图时，零件上的一些特征由于位置的原因在一般视图中不能被 图时 视图 来表现 观察到，此时可以使用辅助视图来表现被遮挡的几何特征。 察到， 可以使用辅 视图来表 被遮挡的几何特征。
工程图标注 工程图标注 图标
2.标注公差 标 对于零部件上的某些重要的尺寸和加工表面通常需要 添加公差，公差主要包括尺寸公差和形位公差两种 添加公差，公差主要包括尺寸公差和形位公差两种。
(1) 尺寸公差
显示公差
© 2007 kcss
工程图标注 工程图标注 图标
(2) 形位公差 形位公差是指零件表面的平行度、垂直度等， 形位公差是指零件表面的平行度、垂直度等，形位公差是零件加工制造的 重要据，因此在工程图中占有重要的地位。 重要据，因此在工程图中占有重要的地位。
pro-e的使用介绍
7.6.1 建立标注基准
(1) 单击绘图区右侧的【平面】图 标，系统弹出如图7.63所示的 【基准】对话框。 (2) 在对话框的【名称】文本框中 输入基准名称B(如果不输入， 则系统自动加入DTM1)。 (3) 单击 图标 。 (4) 单击【在曲面上】按钮，然后 在主视图上选取底面边线(用 Query sel方式选取)。 (5) 单击【确定】按钮，则建立了 基准B。
7.1.1 工程图模块的进入
(1) 新建文件。 (2) 选择模型文件。 (3) 指定模板选项。 (4) 指定图纸方向。 (5) 指定图纸幅面。 (6) 进入工程图模式。单击【确定】按钮，则 进入工程图制作界面，如图7.4所示。
图7.4 工程图制作界面
7.1.2 设置第一角投影
(1) 在如图7.4所示的主菜单中选 择【文件】→【属性】命令， 系统弹出【文件属性】菜单， 如图7.5所示。 (2) 选择【绘图选项】命令，系 统弹出【选项】对话框，如 图7.6所示。 (3) 在对话框中编辑文件内容。
学习目的与要点
学习目的： 在工程实际中，特别是在生产第一线，经常要使用零件的视图。在 Pro/ENGINEER中将视图称为工程图。Pro/ENGINEER提供了强大的工 程图创建功能，用户可以方便、快速、准确地由三维模型生成二维工程图， 包括各种基本视图、剖视图、局部放大图和斜视图等。它还可以在工程图 上根据设计需要标注尺寸、尺寸公差、形位公差、表面粗糙度以及注释， 并可注写技术要求等内容，完全可以满足工程实际使用的需要。 本章通过9个实例来介绍各种工程图的制作过程、技术要求的标注、 对它们的编辑处理方法、工程图的输出已及数据的交换。通过这些实例， 使读者对工程图的制作方法以及有关参数的使用有一个全面的了解，然后 通过一定的练习使读者掌握这部分内容，能够正确地创建各种工程图。 学习要点：

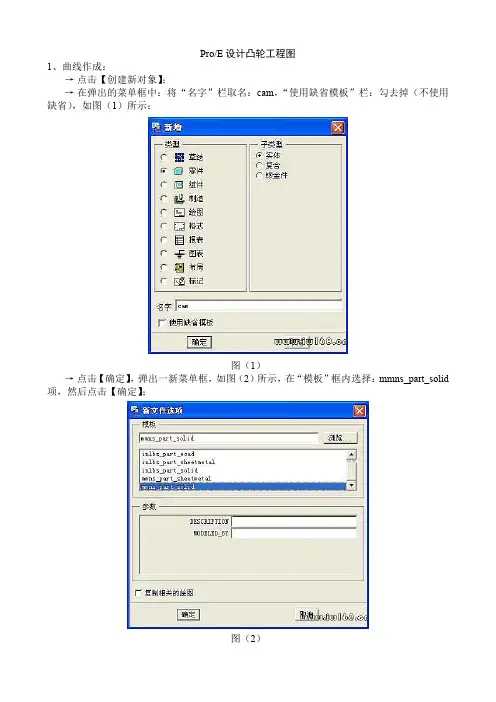

Pro E设计凸轮工程图
Pro/E设计凸轮工程图1、曲线作成：→点击【创建新对象】；→在弹出的菜单框中：将“名字”栏取名：cam，“使用缺省模板”栏：勾去掉（不使用缺省），如图（1）所示：图（1）→点击【确定】，弹出一新菜单框，如图（2）所示，在“模板”框内选择：mmns_part_solid 项，然后点击【确定】；图（2）→点击【插入一条基准曲线】，【菜单管理器】弹出【曲线选项】，选择【曲线选项／从方程】，如图（3）所示，图（3）→选择【完成】，弹出如图（4）所示的菜单框：【曲线：从方程】，【菜单管理器】，图（4）→选择坐标系PRT_CSYS_DEF，在新弹出的【菜单管理器】中，选择【设置坐标类型／笛卡儿】，如图（5）所示，图（5）→在弹出的rel.ptd－记事本中输入下列方程：h = 50a = 2*pi/3x = 30+t*120y = 0.5*h*(1-cos(t*pi*120/a))z = 0如图（6）所示，图（6）→点击记事本的【文件／保存】，然后退出。
→点击【曲线：从方程】中的【确定】，生成的曲线如图（7）所示，图（7）→将曲线保存为igs格式，如图（8）所示，以便下一步使用，图（8）→点击【确定】，在弹出的【输出IGES】菜单框中，选择【输出／基准曲线和点】，如图（9）所示，然后点击【确定】生成IGES文件：cam.igs。
图（9）2、创建图表（graph）→新建一个Part，取名为：cam1，具体创建过程如图（1），（2）所示。
→点击【插入／基准／图形】，如图（10）所示，图（10）→信息栏弹出对话框【为feature输入一个名字】，输入：cam，如图（11）所示，图（11）→选择【确定】，生成一新的草绘界面，将刚作成的igs文件插入，选择【草绘／数据来自文件】，如图（12）所示，图（12）→弹出【缩放旋转】菜单框，将【刻度】（比例）修改为：1，如图（13）所示，图（13）→点击【确定】，新插入的来自igs文件的曲线如图（14）所示，图（14）→将曲线做如图（15）所示的修改，图（15）→点击【确定】，CAM（graph）生成。
pro-e 基本画图要领
仅拔模第一侧
仅拔模第二侧
P36
草绘分割曲线
模具CAD/CAM
筋特征
筋的上滑面板
1）绘制筋的截面外形 2）调整材料添满方向 3）定义厚度值
P37
模具CAD/CAM
倒角特征 边倒角面板
P38
模具CAD/CAM
2.2.3 项目一：创建骨架零件三维模型 学习知识点：
★ 熟悉零件模型环境
★ 拉伸实体特征 ★ 拉伸剪切特征
P64
模具CAD/CAM
步骤5：创建零件中央的圆弧形凹槽
拉伸剪切
草绘该 平面
通过镜像 的方法完 成剖面
选取圆槽底面 为草绘平面
完成图
P65
模具CAD/CAM
2.2.6 项目四：创建电话机三维模型 学习知识点：
★ ★ ★ ★ ★
拉伸实体特征 拉伸剪切特征 拔模特征 圆角特征 特征阵列
P66
模具CAD/CAM
2.2.1 Pro/E零件模块概述
☆ 进入零件模快
单击创建 文件图标
P4
模具CAD/CAM
☆ 绘图界面简介
特征目录
零件建模区
P5
模具CAD/CAM
☆ 绘图单位的设置 新建文件：默认模板模型中已经预设了尺寸、文件类 型、文件子类型。尺寸有“英制”及“公制”两个系统， 文件类型在此为“零件”（Part）。“实体”（Solid）与 “板金件”（Sheetmetal）为设计环境。例如：
创建 文件 旋转
草绘 平面
参照 平面 添加旋 转中心
草绘该 剖面
P52
模具CAD/CAM
步骤2：在零件上挖掉一内孔
旋转 剪切
草绘 平面 草绘该 剖面面
参照 平面
pro-E经典Pro-E工程图资料
注释-倒角标注
1，选择方向指引，输入的、水平的、 相切方向左对齐的注释。 2，选择倒角的斜线部分，中键选择放置位置，输入文本。 3，建议定义一个热键，以提高效率。
表格
表的方向和位置
可以指定表格的扩展方向，向下或向上，向左或向右。
行和列的大小 可以指定输入值或选取容纳的字符数来控制行和列的大小。
设置文字的对齐方式
工程图常用配置
配置项目 drawing_text_height tol_display text_orientation draw_arrow_length leader_elbow_length leader_extension_font draw_arrow_width 3.5 yes parallel 3 6 solidfont 1.2 值 说明 设置绘图中所有缺省文本高度 控制尺寸公差显示 控制次尺寸文本方向 设置导引线箭头长度 设置导引线肘的长度 设置引线延长线的类型 设置导引线箭头宽度
指引方向：自由、垂直、相切
对齐方式：左、中、右 文字字体：选择文本类型
2，注释的修改：点中文本，按住右键选择属性。
注释-技术要求
1，选择无方向指引，输入的、水平的、 标准左对齐的注释。 2，建议将常用的技术要求文字保存到一个技术要求.txt文本文件 中。书写技术要求时选择从文件读入，修改即可。 3，建议定义一个热键，自动读入技术要求文本文件，并进入修 改状态。以提高效率。
添加视图：增加新视图 移动视图：移动现有视图的位置 修改视图：修改已经生成的视图 拭除视图：让已生成的视图不显示 恢复视图：让已拭除的视图重新显示 删除视图：永久删除视图
相关视图：将草绘的图线与视图关联，并能一起移动
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
创建绘图新建绘图时输入必要的参数，选择相应的零件和图框输入的与零件一致的名称，不使用缺省模板，选择对应的零件，选择格式为空，浏览。
绘图的基本过程1，创建视图，调整剖面和视图的显示。
2，显示或创建尺寸标注，添加尺寸公差。
3，添加符号，添加表面粗糙度、形位公差、焊接符号等。
4，添加文字说明和技术要求，表格。
5，保存打印。
绘图视图视图种类：¤任意视图：与其他视图之间无投影关系，通常是第一个视图。
¤投影视图：与其他视图之间有投影关系，视图之间始终维持投影关系。
¤放大视图：在现有视图上进行局部放大。
¤向视图：沿指定方向与其他视图进行投影，视图之间始终维持投影关系。
¤全视图：完整的视图¤半视图：一半的视图¤断裂视图：断裂视图，可进行多出断裂¤部分视图：局部视图¤截面：有剖面的¤无截面：无剖面的¤比例：指定放大或缩小¤无比例：与图纸的总比例一致。
绘图视图剖视图种类：•完整的：全剖视图•一半：半剖视图•局部：局部剖视图•全部局部：全剖和局部视图•全部剖视图：剖视图•区域剖截：剖面图•对齐剖截：旋转剖面图•全部对齐：旋转剖视图•展开剖面：展开剖面图•全部展开：展开剖视图绘图视图视图的处理：¤添加视图：增加新视图¤移动视图：移动现有视图的位置¤修改视图：修改已经生成的视图¤拭除视图：让已生成的视图不显示¤恢复视图：让已拭除的视图重新显示¤删除视图：永久删除视图¤相关视图：将草绘的图线与视图关联，并能一起移动¤显示模式：修改视图的各种现实状态¤绘图模型：管理多模型绘图，在同一图纸上添加或删除模型¤表示：对视图进行临时的简化绘图视图修改视图:¤视图类型：重新改变已有的视图类型¤修改比例：重新改变已有的视图比例¤重定向：重新改变已有的视图放置方向¤剖截面：重新改变已有的视图剖面¤边界：重新改变局部视图或局部剖视图的边界¤z-修剪：设定修剪平面以排除不必要的零件显示¤新增箭头：添加剖视箭头¤删除箭头：删除剖视箭头¤修改分解：修改装配爆炸图¤快照：将视图分解为图线¤原点：重新改变已有的视图的原点¤透视：重新改变已有的视图的透视设置绘图视图视图显示：不要通过改变来调整视图显示，下次重新调入图纸时仍然缺省显示。
应该通过改变视图显示菜单来调整显示，下次调入图纸时维持该设置状态。
绘图视图成员的显示：在装配图中可以控制每个零件或子装配的显示模式，如：消隐、隐藏、透明、不透明、用户颜色等标注尺寸显示和拭除：¤显示在三维中已经完成的尺寸、轴线、各种标注等¤可以按照特征、视图、零件等规则显示¤对于复杂零件一次显示所有尺寸会很乱，这是可以按照特征的方式，一次仅显示几个特征的尺寸，调整好后再显示其他特征的尺寸。
¤对于显示出来的尺寸可进一步选择保留或是删除。
并且可以预览。
¤可以专门显示已经拭除的或是从未显示过的标注尺寸手工标注尺寸：¤手工标注的尺寸只能受模型驱动，不能反向驱动模型。
而显示出来的尺寸可以双向驱动。
¤手工标注的尺寸可以对尺寸的数值进行调整，使之显示的数值与实际数值不同（不推荐使用）。
而显示出来的尺寸不能。
¤手工标注尺寸的方式与在草绘中的操作技巧一致。
¤手工标注尺寸用来弥补显示尺寸的不足。
标注尺寸尺寸公差：¤点击尺寸，右键弹出菜单修改属性，打开属性对话框¤公差模式有象征、加减公差、限制公差、+-对称公差等几种模式¤可在对话框中分别调整上下公差的数值，也可以通过点击下拉菜单编辑-数值，直接修改尺寸公差的数值¤尺寸公差的模式可以转换。
标注尺寸尺寸的属性：¤可以调整小数位数¤角度的尺寸的显示模式¤双重单位尺寸¤证实线的显示和拭除¤转换参考尺寸¤翻转箭头标注尺寸修改尺寸文本：¤给尺寸加前后缀¤对于手工标注的尺寸，将尺寸文本的@D改为@S然后添加所需要的文字或数字，就可以覆盖原有尺寸的数值。
¤使用符号调色板添加特殊字符。
使用热键提高效率与绘图相关的热键（推荐）¤SE 打开现实和拭除对话框¤MV 移动视图¤VD 修改视图的显示模式¤MM 移动图线、尺寸等¤EE 修改选中目标的属性，如先用鼠标选中尺寸，然后EE，将打开尺寸属性对话框，添加公差等。
练习题1练习题2练习题3表面粗糙度符号1，首次使用选择插入--表面光洁度--检索--选择加工或非加工--有数值或没数值的—选择放置类型—选择边或尺寸—输入数值。
2，再次使用相同类型的符号就不必检索，直接选择名称即可。
3，标注在尺寸上时，先选择尺寸数值，然后选择证实线，选择方向。
4，对于常用的类型建议定义热键如：s1为带数值的加工符号法向放置。
s2为不带数值的非加工符号自由放置等。
型位公差符号创建基准符号1，选择—插入—符号实例—检索JZR符号—类型可选择垂直于图元—选择放置的边或尺寸—改变可变文本—完成2，再次使用时不必检索，直接点取下拉菜单找到JZR即可3，建议定义热键以提高效率。
型位公差符号型位公差的符号可以分两种方式制作：1，使用内嵌的几何公差创建2，使用注释直接标注¤1，使用内嵌的几何公差先创建几何参考基准，然后拭除标注几何公差¤2，创建几何参考基准型位公差符号标注几何公差：1，选择—插入—几何公差—选择几何公差的类型—参照中选择别参照的边—放置类型一般选择法向导引。
如果需要并排公差可选择其他几何工具。
2，基准参照栏目中选择—主要的基准—下拉找到要参考的基准—对于复合基准和其他基准选择相同的步骤—对于每个基准可以附加各种标志。
型位公差符号标注几何公差：1，在公差值栏目中选择—输入数值—也可以附加材料条件。
2，在符号栏目中添加相应的选项。
型位公差符号建议使用热键以提高效率型位公差符号使用注释直接创建型位公差1，选择插入—注释—方向指引—垂直方向—制作注释—箭头—选择边或尺寸—中键定位放置位置—输入文本。
2，文本的输入：以@[为开头，@]为结尾为一个方括号，内含文字或符号，如：3，使用符号调色板输入特殊符号4，使用热键可以提高效率焊接符号创建基准符号1，选择—插入—符号实例—检索系统符号—选择ISO符号—选择相应的焊接符号2，放置类型一般选择带方向指引，选择边标注。
焊接符号选择相应的组别，改变可变文本。
焊接符号1，选择相应的边，点中键放置符号。
2，符号完成后也可以通过点击符号，按右键修改属性，可以对符号的属性进行修改。
注释1，注释类型：¤方向指引：是否带指引线还是附着在实体上，指引线的类型。
¤输入方式：手工输入还是从文本文件中读入¤书写方式：水平、垂直、倾斜¤指引方向：自由、垂直、相切¤对齐方式：左、中、右¤文字字体：选择文本类型2，注释的修改：点中文本，按住右键选择属性。
注释-技术要求1，选择无方向指引，输入的、水平的、标准左对齐的注释。
2，建议将常用的技术要求文字保存到一个技术要求.txt文本文件中。
书写技术要求时选择从文件读入，修改即可。
3，建议定义一个热键，自动读入技术要求文本文件，并进入修改状态。
以提高效率。
注释-倒角标注1，选择方向指引，输入的、水平的、相切方向左对齐的注释。
2，选择倒角的斜线部分，中键选择放置位置，输入文本。
3，建议定义一个热键，以提高效率。
表格表的方向和位置可以指定表格的扩展方向，向下或向上，向左或向右。
行和列的大小可以指定输入值或选取容纳的字符数来控制行和列的大小。
设置文字的对齐方式可已列为单位，修改文字在表格方格内的位置。
表格添加文本：1，通过enter text向单元内输入文本，如同创建注释一样。
2，如果要改变已有文本，可重新向单元格内输入文本，系统会覆盖原有文本。
3，文本输入后，如果要改变文本的队齐方式，可修改文本的样式。
操作绘图表1，插入或删除行或列。
2，改变行与列的大小。
3，文本自动换行。
4，多个单元格合并成一个。
5，改变表的原点。
6，删除单元格的边界。
重新定位绘图表1，可使用table > move命令、或用鼠标直接点取移动表。
2，可使用sheel> 切换页面switch sheets命令在不同的页面之间切换。
3，可使用eidt> 剪切cut、复制copy、粘贴paste命令操作表格。
绘图打印1，选择文件—打印—在对话框中选择配置2，选择图纸大小—打开模型栏目在出图范围上选择全部出图—必要时微调以下绘图比例。
3，确定—进入windows打印对话框装配表格-BOM1，在装配绘图时，选择装配的模板创建绘图。
2，当装配调入时，PROE会自动根据该装配包括的零件和子装配的信息填写入装配明细表。
3，可以在装配图上自动显示指引球标。
4，装配的结构发生变更时，表格的内容和球标会随装配一同变更。
5，用户可以自己创建重复区域，以产生符合自己特别要求的表格练习题。
