某大厦水电安装施工方案
水电安装施工方案
水电安装施工方案水电安装施工方案一、施工任务本施工任务为某商业楼的水电安装施工任务，包括以下几个方面的工作：1. 建立水源和供电系统，并确保其正常运行；2. 安装商业楼内的水管和电线管道，并进行连接；3. 安装水龙头、水槽、洗手间设备等水电设施；4. 进行必要的测试和调整工作，保证水电设施的正常使用；5. 完成其他与水电安装相关的工作。
二、施工步骤1. 建立水源和供电系统根据设计方案，在商业楼内挖掘地下管道，建立水源和供电系统。
首先进行水源系统的施工，包括挖掘水井，安装水泵、水箱等设备，连接主管道和分支管道。
然后进行供电系统的施工，包括挖掘电缆沟槽，铺设电缆，搭建电力配电箱等设备。
最后进行必要的测试和调整工作，确保水源和供电系统正常运行。
2. 安装水管和电线管道根据设计方案，在商业楼内进行水管和电线管道的安装工作。
首先确定好管道的走向和位置，然后进行管道的挖掘和铺设工作，包括水管和电线管道的连接、固定等。
确保水管和电线管道的布局合理，与其他工程相互配合，同时符合安全要求。
3. 安装水电设施根据设计方案，安装商业楼内的水电设施。
首先安装水龙头、水槽等设备，包括连接水管和水龙头、连接水管和水槽等工作。
然后安装洗手间设备，包括连接水管和淋浴设备、连接水管和洗手池等工作。
确保水电设施的安装牢固、密封好，符合相关标准和规范。
4. 测试和调整在水电设施安装完成后，进行必要的测试和调整工作。
检查水电设施的运行情况，是否存在漏水、短路等问题，进行必要的修理和改进。
同时进行水质和电线质量的检测，确保水源和供电系统的安全和质量。
5. 其他工作完成其他与水电安装相关的工作，包括清理施工现场、整理工程资料等。
确保施工现场的整洁和安全，方便后续的工作和使用。
三、施工要求1. 严格按照设计方案进行施工，遵守相关的规范和标准；2. 保证施工质量，做到安全可靠、使用舒适；3. 施工期间保持施工现场的整洁和安全；4. 做好施工记录和工程验收，及时完善施工资料。
【水电施组】某超高层综合大楼水电安装施工组织设计(doc 125页)
第一章工程概况第一节工程简述江苏省某中心是一座集商业、办公为一体的现代化高层民用建筑,位于XXX路和XXX路的交叉路口，地理位置十分优越。
大厦建筑面积71500平方米，建筑用地面积9800m2,地下三层，地面35层，筒--框结构。
地下室主要是空调机房、变配电机房、冷动机房、电锅炉加热房、停车场等；裙楼1-4层为综合，主楼为办公和商用。
本项目土建工程由某建筑公司承建，地下部分已基本完成。
本次招标范围主要有给排水、暖通空调、电气（强电部分，不含10KV变配电系统）、消防（不含弱电项目）的设备及管道（线）安装。
第二节工程内容通风空调系统包括地下三层、地上主楼的采暖、通风、空气调节、供热及防烟排烟工程，主要有各类泵22台，水箱4座，板式换热器4台，电子除垢仪6台，分体空调器15台，消声器67只，消声静压箱1045只，风口2765个，镀锌钢板约8360平方米，镀锌薄钢板矩形风管8366.4平方米，管道总延长米约40470米，各类阀门约5400个，及相应管件、配件等。
强电系统包括动力、照明、防雷接地等系统，主要有各类配电箱（柜）816台，封闭母线约1250米，电缆桥架约9820米，各类电缆、电线近15万米。
消防系统包括室内外消火栓系统、自动喷水灭火系统、水喷雾灭火系统，烟烙尽自动灭火系统、防火卷帘装置等部分组成。
主要有各式喷头110560多个、消火栓260多套、报警阀组11套、减压阀组6组，MFA3*3灭火器792具，管线延长米近33240米及各种阀门274个，管件662只。
给排水系统包括生活给水系统、热水系统、排水系统（包括雨水、污水、废水）、卫生器具、煤气系统等。
主要有大便器204套，小便器121套，洗脸盆164套，浴盆16套，淋浴器4套，电热水器124台，30L/H活性炭水过滤器34个，各类管道9000余米，各类阀门约3930个。
第三节工程特点一、施工技术、工程质量要求高。
本调度中心是超高层、超豪华建筑，内部设施完备，技术先进、装修水准高，机电安装工程只有达到高质量标准，才能保证设施的可靠性、安全性及建筑、安装、装饰三者的整体美观与协调。
装饰装修水电安装施工方案
一、工程概况本工程为某住宅小区某栋楼的室内装饰装修水电安装工程，主要包括室内照明、插座、开关、电源、给排水、供暖、通风等系统的安装。
工程总面积为1000平方米，施工周期为60天。
二、施工准备1. 材料准备：根据设计图纸和工程需求，准备所需的电线、电缆、插座、开关、水管、阀门、管道等材料。
2. 工具准备：准备电线剥皮器、剥线钳、电钻、扳手、螺丝刀、水平尺、卷尺、试电笔等施工工具。
3. 人员准备：组织专业的水电安装施工队伍，包括水电工、电工、焊工等。
4. 施工现场准备：确保施工现场安全、整洁，做好防火、防盗措施。
三、施工工艺1. 照明系统安装（1）根据设计图纸，确定照明灯具的位置，并在相应位置打孔。
（2）安装灯具，确保灯具安装牢固，接线正确。
（3）测试灯具是否正常工作。
2. 插座、开关安装（1）根据设计图纸，确定插座、开关的位置，并在相应位置打孔。
（2）安装插座、开关，确保安装牢固，接线正确。
（3）测试插座、开关是否正常工作。
3. 电源系统安装（1）根据设计图纸，确定电源线路的走向，并在相应位置打孔。
（2）布线，确保线路整齐、安全，符合规范要求。
（3）安装配电箱，接线正确，确保配电箱安全可靠。
4. 给排水系统安装（1）根据设计图纸，确定给排水管道的走向，并在相应位置打孔。
（2）布管，确保管道安装牢固，接口严密，无渗漏。
（3）安装阀门、水龙头等配件，确保配件安装正确，功能正常。
5. 供暖、通风系统安装（1）根据设计图纸，确定供暖、通风管道的走向，并在相应位置打孔。
（2）布管，确保管道安装牢固，接口严密，无渗漏。
（3）安装供暖、通风设备，确保设备安装正确，功能正常。
四、施工质量控制1. 严格按照施工规范和设计要求进行施工，确保工程质量。
2. 加强施工过程中的质量检查，发现问题及时整改。
3. 施工完成后，进行自检和互检，确保工程质量符合要求。
4. 提供完整的施工记录，包括材料清单、施工图纸、验收报告等。
五、施工安全1. 严格执行施工现场安全管理制度，确保施工安全。
水电安装高空作业施工方案
本工程为某住宅小区水电安装高空作业施工，主要包括室内给排水管道安装、电气线路敷设、照明灯具安装等工作。
施工区域位于小区高层建筑，作业高度约为20-30米，作业环境复杂，安全风险较大。
二、施工准备1. 技术准备：组织施工人员进行安全技术交底，熟悉施工图纸、施工方案和操作规程，确保施工人员掌握相关技能和安全知识。
2. 物料准备：准备足够的施工材料、工具和设备，如安全带、安全绳、安全帽、防滑鞋、梯子、扳手、电焊机等。
3. 人员准备：组建专业的施工队伍，确保施工人员具备高空作业资格，并配备足够的安全员进行现场监督。
三、施工方案1. 施工顺序：按照先给排水后电气线路的顺序进行施工，确保施工顺利进行。
2. 给排水管道安装：（1）在施工前，对管道进行编号，确保安装顺序正确。
（2）根据设计要求，使用专用吊装设备将管道吊至作业面，采用卡箍连接管道，确保连接牢固。
（3）管道安装完成后，进行试压检查，确保管道无渗漏。
3. 电气线路敷设：（1）按照设计要求，将电缆吊至作业面，采用专用卡具固定电缆。
（2）按照线路走向，将电缆敷设至各用电设备，并进行接线。
（3）线路敷设完成后，进行绝缘测试，确保线路安全可靠。
4. 照明灯具安装：（1）将灯具吊至作业面，采用专用吊钩固定。
（2）按照设计要求，将灯具与线路连接，确保连接牢固。
（3）安装完成后，进行通电试验，确保灯具正常工作。
四、安全措施1. 施工人员必须佩戴安全带、安全帽，穿防滑鞋，确保人身安全。
2. 高空作业时，必须使用专用吊装设备，确保吊装安全。
3. 作业面下方设置警戒区域，禁止无关人员进入。
4. 施工过程中，安全员负责现场监督，确保各项安全措施落实到位。
5. 定期对施工人员进行安全培训，提高安全意识。
五、施工进度安排1. 施工前期准备：5天2. 给排水管道安装：10天3. 电气线路敷设：10天4. 照明灯具安装：5天5. 工程验收：5天总计：35天六、质量保证措施1. 严格按照设计要求和施工规范进行施工，确保工程质量。
水电安装及装修工程施工施工组织方案
水电安装及装修工程施工施工组织方案一、项目概况本工程为水电安装及装修工程施工，项目位于XX地区XX小区，总建筑面积XXX平方米。
主要施工内容包括水电管线铺设、电气设施安装、家具装修、墙面涂料等工程。
二、施工准备工作1. 制定安全生产计划，包括安全教育培训、施工现场安全防护等措施；2. 确定施工队伍，分工合作，明确各岗位职责；3. 购买或租赁施工所需设备、工具；4. 确定施工材料采购计划，保证供应充足；5. 检查施工图纸，准备施工所需资料；6. 与相关部门协调，办理施工许可证等手续；7. 安排施工现场布置，确定施工区域划分。
三、施工方案1. 水电管线铺设：按照施工图纸要求，合理布置管线走向，采用合格的管材，注意施工质量，保证管线布局规范；2. 电气设施安装：按照相关标准进行电线布设、开关插座安装，确保用电安全；3. 家具装修：根据设计要求进行橱柜、橱柜、地板、门窗等家具装修工程；4. 墙面涂料：进行墙面打磨、刷底漆、上色漆等工序，确保墙面平整、美观。
四、施工注意事项1. 严格按照相关规范进行施工，杜绝违规操作；2. 做好施工现场安全防护，严格执行安全操作规程；3. 施工过程中，注意保护施工环境和周边居民；4. 定期检查施工质量，及时发现并解决施工质量问题；5. 严格遵守环保要求，减少施工对环境的影响。
五、施工期限安排根据工程量和施工进度，合理安排施工计划，保证按期完工。
六、施工后的处理1. 清理施工现场，保证施工区域整洁；2. 整理施工档案，包括施工记录、验收报告等资料。
七、安全管理严格执行相关安全操作规程和措施，加强安全资料管理，及时进行安全教育培训工作。
八、经济管理做好施工进度、质量和材料消耗的实时记录，确保施工成本控制。
九、质量管理严格按照设计图纸和相关标准进行施工，保证施工质量符合要求。
十、环境保护减少施工对周边环境的影响，根据要求做好环保手续的申请和管理。
以上施工组织方案要求严格执行，确保施工质量和工期，同时保障施工安全和环境保护。

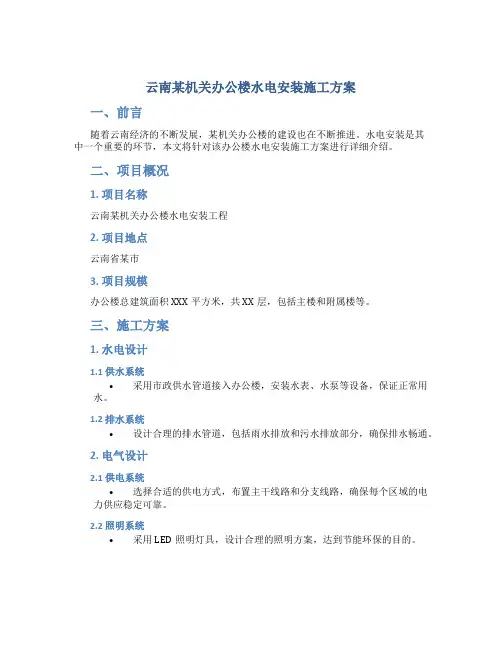

云南某机关办公楼水电安装施工方案
云南某机关办公楼水电安装施工方案一、前言随着云南经济的不断发展，某机关办公楼的建设也在不断推进。
水电安装是其中一个重要的环节，本文将针对该办公楼水电安装施工方案进行详细介绍。
二、项目概况1. 项目名称云南某机关办公楼水电安装工程2. 项目地点云南省某市3. 项目规模办公楼总建筑面积XXX平方米，共XX层，包括主楼和附属楼等。
三、施工方案1. 水电设计1.1 供水系统•采用市政供水管道接入办公楼，安装水表、水泵等设备，保证正常用水。
1.2 排水系统•设计合理的排水管道，包括雨水排放和污水排放部分，确保排水畅通。
2. 电气设计2.1 供电系统•选择合适的供电方式，布置主干线路和分支线路，确保每个区域的电力供应稳定可靠。
2.2 照明系统•采用LED照明灯具，设计合理的照明方案，达到节能环保的目的。
3. 施工流程3.1 前期准备•拟定详细施工计划，确定施工队伍和施工周期。
3.2 施工过程•严格按照设计要求进行施工，确保施工质量和安全。
3.3 收尾验收•完工后进行水电设备的验收工作，确保各项设备齐全并正常运行。
四、安全管理1. 安全预防•制定安全管理制度，加强施工现场安全管理，提高员工的安全意识。
2. 应急预案•制定水电设备故障应急预案，确保在紧急情况下能够及时处理。
五、总结云南某机关办公楼水电安装施工方案的设计与施工具体方案在建设过程中严格执行，保证了水电系统的正常运行和办公楼的安全使用，同时也为未来维护和管理提供了一定的基础。
以上为云南某机关办公楼水电安装施工方案的详细介绍，希望能为该工程的顺利进行提供参考。
水电安装专业分包施工方案
一、工程概况本水电安装专业分包工程主要包括室内外给排水、强电弱电系统、防雷接地、消防设施等安装工程。
工程地点位于XX市XX区XX路XX号，建筑面积XX万平方米，共计XX栋楼。
施工周期为XX个月。
二、施工方案1. 施工组织（1）成立水电安装专业分包项目部，负责整个水电安装工程的施工组织和管理。
（2）项目部下设施工队、质量组、安全组、材料组、技术组等部门，确保工程顺利进行。
2. 施工流程（1）施工准备：包括图纸会审、技术交底、材料设备采购、施工人员培训等。
（2）施工实施：按照施工流程，分阶段进行水电安装工程。
（3）质量检查：在施工过程中，对关键工序进行质量检查，确保工程质量。
（4）竣工验收：工程完成后，进行竣工验收，确保工程符合设计要求。
3. 施工技术措施（1）给排水工程1）给水管材：采用PP-R给水管，符合国家相关标准。
2）排水管材：采用PVC-U排水管，符合国家相关标准。
3）管道安装：按照先地下后地上、先主管后支管的原则进行。
4）试压：给排水管道安装完成后，进行水压试验，确保管道无泄漏。
（2）强电弱电工程1）电缆敷设：采用铜芯电缆，符合国家相关标准。
2）线管敷设：采用PVC线管，符合国家相关标准。
3）配电箱安装：按照设计要求，安装配电箱，确保电力供应。
4）弱电工程：包括电话、网络、监控等线路敷设，确保信息传输。
（3）防雷接地工程1）接地系统：采用镀锌扁钢，按照设计要求进行接地。
2）防雷装置：按照设计要求，安装避雷针、避雷带等防雷装置。
（4）消防设施工程1）消防水源：采用市政给水，确保消防用水充足。
2）消防设施：安装消防泵、消防栓、喷淋系统等消防设施。
3）消防通道：按照设计要求，设置消防通道，确保消防车辆通行。
4. 质量保证措施（1）严格执行国家相关标准和规范，确保工程质量。
（2）对施工人员进行技术培训，提高施工技能。
（3）对施工过程进行全程监控，发现问题及时整改。
（4）对施工材料进行严格检验，确保材料质量。
办公楼水电项目施工方案
办公楼水电项目施工方案1. 项目背景本文档旨在制定办公楼水电项目的施工方案。
该项目是为一座新建办公楼提供水电设备和供应的工程，确保办公楼正常运行，并满足各种办公设备对水电的需求。
2. 施工目标本项目的施工目标是建立可靠的水电设备系统，确保办公楼正常供水和供电。
具体目标包括：•保证供水系统的安全可靠，满足正常用水需求。
•保证供电系统的安全可靠，满足各种办公设备的用电需求。
•高效管理项目进度和成本，确保按时交付。
3. 施工内容3.1 水系统施工内容水系统的施工内容主要包括以下几个方面：1.进水管道安装：根据设计要求，铺设主干供水管道，并安装水表和阀门等配件。
2.分支供水管道安装：根据楼层和房间的布局，铺设分支供水管道，并安装各个房间的水龙头、马桶等水器具。
3.配管安装：根据楼层和房间的布局，安装排水管道、雨水管道和下水道等设施。
4.安装水泵和水箱：根据楼层和用水需求，安装适量的水泵和水箱，确保供水稳定。
5.进行压力测试和水质检测：在施工完成后，进行压力测试，确保供水系统正常运行，同时进行水质检测，确保水质符合要求。
3.2 电系统施工内容电系统的施工内容主要包括以下几个方面：1.配电箱和电缆敷设：根据设计要求，安装配电箱并敷设电缆，确保供电可靠。
2.照明系统安装：根据楼层和房间的布局，安装照明设备和开关，满足照明需求。
3.办公设备用电安装：根据楼层和房间的布局，安装插座和电源线，确保办公设备供电。
4.安装空调和电梯电源：根据楼层和需求，安装空调和电梯的电源系统，确保正常运行。
5.进行电力测试和安全检测：在施工完成后，进行电力测试，确保供电系统正常运行，同时进行安全检测，确保电路安全可靠。
4. 施工步骤4.1 施工准备阶段1.领取相关工程材料、设备和图纸。
2.制定施工计划，并进行项目调度。
3.安排人员和设备的调配，确保施工进度。
4.2 水系统施工步骤1.开挖地面，预留泥水井和进水管道的埋设通道。
2.铺设主干供水管道，并安装水表和阀门等配件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.4 设备安装设计特点10 给水（热水）系统施工10.1 系统概况给水系统由市政给水外网直接供给，热水由地下一层设备用房设置的生活热水换热机组提供。
给水及热水干管选用钢塑复合管，管径DN＜65管径螺纹连接，DN≥65钢性接头配件连接，DN≤80冷（热）水支管选用PPR管，热熔连接。
阀门选用柱塞阀，阀门工作压力为0.8MPa。
10.2 施工顺序本工程给水系统可按照常规施工方法自下而上进行施工，预埋套管随土建主体进度施工，干管施工在地下室主体施工完毕，排水、采暖系统干管安装完毕，可大面积展开工作时进行。
立管安装随土建主体自下而上进行。
10.3 施工流程10.4 施工方法10.4.1 套管预埋：由专业技术员根据图纸确定孔洞（套管）的尺寸、位置及留设方法，土建技术员根据孔洞（套管）尺寸、孔洞（套管）的要求确定补强措施和施工方法，共同编写施工交底后，经项目工程师审核同意后进行。
孔洞（套管）的预留由专人配合土建施工，完成后由专业技术员和土建技术员共同复查。
10.4.2 钢套管制作、安装：根据所穿构筑物的厚度及管径尺寸确定套管规格、长度，套管管径比管道管径大2号，长度要保证两端与饰面平齐，上部有防水要求的房间及厨房中的套管高出成品地面50mm，其他房间高出20mm。
下料后套管内刷防锈漆一道备用。
安装时将套管固定在安装部位，焊好架铁并用铁丝绑扎牢固。
预埋上下层套管时，中心线要垂直。
管道安装完毕后套管与管道之间的间隙用阻燃密实材料和防水油膏填实，端面要光滑。
10.4.3 防水套管制作、安装：按照设计或施工安装图集的要求进行预制加工，内刷防锈漆一道备用。
浇筑混凝土前，将防水套管按图纸位置固定牢固，经专业技术员、质量检查员及土建技术员对位置、标高共同复查合格后进行浇筑，浇筑时一次浇筑完成。
10.4.4 管材切割（1）钢塑复合管：为防止电锯在切割时产生的高温破坏衬塑层同管壁的贴合，在进行管道切割中要使用手锯。
（2）PPR管：管材断料应按实测管道长度进行，短管尽量利用短料，避免材料浪费。
使用专用剪刀切割管材，要保证端面平整光滑、无毛刺，同管轴线垂直。
10.4.5 管道的连接（1）管道连接（螺纹连接）：套丝采用自动套丝机，加工的螺纹与管件安装有3～4扣的装配余量。
加工的管螺纹应无断丝，乱丝，且光滑无毛刺。
加工后进行防腐、密封处理。
镀锌层破坏部分刷防锈漆一遍再刷面漆两遍。
（2）PPR管：用干布擦拭热溶部位的灰尘，热熔时注意无旋转地把管端导入加热套内，插入到所标志的深度。
要控制好热熔时间，然后迅速无旋转地直线均匀插入到所标深度，使接头处形成均匀凸缘。
（3）PPR管与金属管连接：注射成型的螺纹PPR管件于金属管配件螺接时宜将PPR管件作为外螺纹，金属管配件为内螺纹，若PPR管件作为内螺纹，则宜使用注射螺纹外部嵌有金属加固圈的PPR连接件。
PPR管与金属管配件螺接的密封材料采用聚四氟乙烯生料带。
10.4.6 支、吊、托架安装（1）钢管管道支（吊）架安装间距按GB50242-2002表3.3.8要求设置，塑料管支（吊）架安装间距按GB50242-2002表3.3.9要求设置。
（2）采用弹线定位保证支、吊、托架及管卡位置正确。
根据管道坡度及坡向设计吊杆长度，拉线画出每一个支架的具体位置后进行安装。
（3）无热伸长管道的吊架、吊杆垂直安装，有热伸长的管道吊架、吊杆向伸长方向偏移。
（4）若吊架上为槽钢则槽钢朝向要一致。
（5）不得在影响结构的安全构件上固定管道支、吊架。
10.4.7 管道安装坡度：管道的坡度按i=0.003的坡度安装，坡向泄水点。
10.4.8 管道严密性试验：试验严格按照《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002第4.2.1条内容进行。
10.4.9 管道冲洗：管道冲洗在室内各管路水压试验都做完后，排水管道与室外管网连通能够使用后进行。
首先关闭各出水口阀门，打开进水阀门，再打开系统最远端出水口进行放水，待出水口的水色和透明度与进水目测一致为合格。
10.5 施工质量控制重点10.5.1 管道的布置：安装前，根据“小管让大管，有压让无压，常温管道让冷（热）管道”的原则，结合图纸位置综合考虑，确定管道安装顺序。
管道的布置要注意管道的标高、接口位置、成排管线的排列、同其它专业管线的间距。
安装时分层干、支管的走向应与其他管道和通风管道协调进行，以免安装后发生矛盾。
对成排成列管道，要兼顾美观、紧凑且满足GB50242-2002施工质量验收规范表4.2.8的要求。
管道有保温要求时，要留有保温距离，防止出现保温后的管道半明半暗。
室内给水管道与排水管道平行敷设时,两管间最小水平净距不得小于0.5m ,交叉敷设时垂直净距不得小于0.15m。
10.5.2 配件安装：阀门安装前要做好强度及严密性试验，试验应在每批(同牌号、同型号、同规格) 数量中抽查10 % ,且不少于一个。
对安装在主立管上起切断作用的闭路阀门,应逐个做强度和严密性试验（详专业施工技术交底）。
在管道密集的部位安装调节阀、碟阀等部件时，必须注意将操作手柄配置在便于操作和检修的部位。
有特殊要求的阀门要注意按介质的流动方向安装。
10.5.3 管道严密性试验：要注意敷设在吊顶及墙体管槽内的管道或暗装管道，在封蔽前单独进行试压，合格后可进行下一道工序工作。
试压前要注意，自动排气阀、减压阀、安全阀、疏水阀和橡胶软接头及工作压力低于管道试验压力的设备、容器不参加管路系统的压力试验，应做好临时拆除(管路临时接通)或隔离(旁通)处理，试压过程中，注水要注意放空管道内空气，升压要注意巡查各管道接口的状态，泄压要缓慢，防止管道系统产生负压破坏。
冬季到来前必须将管道内水排尽，特别是可能存水的管段，用打气筒或气泵吹干净，防止冻结破坏管道。
系统冲洗前先要将过滤器拆除作临时接通处理。
10.5.4 管道的成品保护：管道安装前，先清除内部污垢和杂物，安装中断或完毕的敞口处，进行临时封堵。
各种管道在安装完毕后用塑料布进行包裹，防止污染。
安装后的管道要进行成品管理防止人为踩踏或其他工序施工破坏。
10.5.5 施工前由专业技术员根据设计图纸及图纸会审内容编写该系统的专项技术交底，由项目工程师、质量检查员审批后实施。
给水系统施工的全过程，专业技术员同质量检查员按照施工图纸和《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 要求进行检查。
检查合格贴质量检查单并注明检验数据后报监理单位验收。
11 消防系统施工11.1 系统概况本工程室内消火栓系统不分区，消火栓系统及自动喷淋系统在室内均为环状管网，分别由地下室消防泵直接供给，并各接有两套水泵结合器。
地下二层设置消防水池一座，屋顶设20立方消防给水箱。
消火栓箱内设远距离启动按钮人工方式控制水泵运行。
屋顶设消火栓增压设备一套。
室内自动喷淋系统闭式喷头为吊顶新型喷头，动作温度一般为68℃（地下室为标准型喷头），并按区、层分设水流指示器。
消火栓系统管道采用焊接钢管，自动喷淋系统采用热镀锌钢管，DN≤80丝扣连接，DN＞80卡箍连接。
阀门选用：消火栓系统及自动喷淋系统均采用碟阀，工作压力1.6MPa。
11.2 施工顺序消防系统施工内容为消火栓系统安装，可根据常规施工方法自下而上进行施工，干管施工在地下室主体施工完毕可大面积展开时进行，立管的安装随土建施工同步进行，消火栓箱安装在装修工程接近尾声阶段进行。
11.3 施工工艺流程1）2）11.4 施工方法11.4.1 管道的连接（焊接）：管材下料后，对管口进行坡口加工，对凸凹不平处进行打磨。
将处理好的管道就位并找直、找正。
调整管道位置，对口平直、间隙一致后进行焊接。
焊接时焊波要均匀一致。
11.4.2 管道连接（螺纹连接）：套丝采用自动套丝机，加工的螺纹与管件安装有3～4扣的装配余量。
加工的管螺纹应无断丝，乱丝，且光滑无毛刺。
加工后进行防腐、密封处理。
镀锌层破坏部分刷防锈漆一遍再刷面漆两遍。
11.4.3 管道的连接（卡箍连接）：钢管断管后清除管端毛刺，保证钢管端面垂直，采用滚槽机压出滚槽（质量标准见施工技术交底），安装时套好橡胶密封圈将两管端口对正，卡上卡箍，找直后上紧螺栓。
卡箍式连接件时要严格检验卡箍的椭圆度、密封圈的耐火性能和螺丝的抗銹蚀性能。
11.4.4 消火栓箱安装：安装前进行外观检查，箱体要保证平整、光滑，外观无锈蚀、划痕、掉漆等缺陷。
安装时箱门的开启方向要合理。
栓口朝外，不要安置在箱门的门轴一边，进消火栓箱后要保证栓口中心距地为1.1米。
固定好的箱体内栓口同箱壁（门）的间距要满足GB50242-2005 第4.3.3项第3条要求，垂直度要满足第4.3.3项第4条要求。
11.4.5 喷头安装：室内自动喷淋系统按中危险级设计，喷头最大间距3.4×3.4设计，闭式喷头为吊顶新型喷头，动作温度一般为68℃（地下室为标准型喷头）。
11.4.6 湿式报警阀及水流指示器安装：室内自动喷淋系统设湿式报警装置两套。
并按区、层分设水流指示器。
湿式报警阀为ZSZ型，系统安装详新026-32，水流指示器安装详新026-56。
11.4.7 地下室水箱和水池进水口均设SKFA型水位控制阀，安装详新02S2-120页。
11.4.8 管道严密性试验：试验严格按照图纸要求内容进行。
11.4.9 管道冲洗：严格按照图纸要求内容进行。
11.4.10 管道防腐及保温：严格按图纸说明要求施工。
11.4.11 各项安装技术参数详专业施工技术交底。
11.5 质量控制重点11.5.1 管道的安装：要注意焊口的位置要合理，焊缝距起弯点要大于100mm，距管道支（吊）架边缘大于50mm，焊口位置及管道弯曲部分不能接支管。
管道走要向要合理，尽量减少焊缝数量及支管长度。
11.5.2 消火栓箱安装：安装前要注意消火栓箱的位置要合理，不要距离其他管线太近，以保证箱门开启度。
安装好的消火栓箱将箱门及水枪、水带、手轮拆下单独保存，待竣工前装回。
用塑料布和贴纸做好箱体保护。
11.5.3 室内消火栓系统安装完成后,应取顶层(或水箱间内) 试验消火栓和首层取两处消火栓做试射试验。
屋顶试验消火栓可测出流量和压力(充实水柱) ；首层两处消火栓试验可检验充水柱同时到达最远点的能力。
以前的竣工验收往往忽略了对消火栓系统的试验,造成许多消火栓灭火效果不佳,不满足设计要求。
所以GB50242-2002 建筑给水排水及采暖工程施工质量验收规范将此列入强制性条文。
11.5.4 施工前由专业技术员根据设计图纸及图纸会审内容编写该系统的专项技术交底，由项目工程师、质量检查员审批后实施。
消火栓系统施工的全过程，专业技术员同质量检查员按照施工图纸和《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 要求进行检查。
