混凝土结构工程裂缝检测与处理 陈明毓
混凝土结构裂缝的检测与修复
混凝土结构裂缝的检测与修复摘要: 裂缝问题是一个人们普遍关心的问题, 对混凝上结构而言, 裂缝的存在是十分普遍的现象。
大量科研和实践都证明了混凝土结构出现裂缝是不可避免的。
本文分析了钢筋混凝土结构各种裂缝的常用的检测方法的方法, 以及裂缝出现以后的各种修复加固措施, 供从事工程施工的工程技术人员参考。
关键词: 建筑结构裂缝检测修复Abstract: the crack problem is a widespread concern, the tendons structure is concerned, the existence of the crack is very common phenomenon. Large number of research and practice have proven cracks in the concrete structure is inevitable. This paper analyzes the reinforced concrete structure all kinds of cracks of commonly used the method of detection method, and then other kinds of cracks appear repair reinforcement measures, engaged in engineering construction for the reference of engineering technicians.Keywords: building structure crack detection repair钢筋混凝土结构的裂缝影响到结构的美观, 有的裂缝会造成结构承载能力降低, 结构的可靠度下降；有的虽对承载力无多大影响, 但会出现诸如混凝上保护层脱落、钢筋锈蚀加速和混凝土碳化, 降低结构的耐久性或发生渗漏, 影响使用。
混凝土结构裂缝检测与处理
混凝土结构裂缝检测与处理混凝土结构在建设和使用过程中出现不同程度、不同形式的裂缝，是相当普遍的现象。
钢筋混凝土结构受力机制和大量实践经验都说明：混凝土结构的裂缝是不可避免的，裂缝是一种人们可以接受的材料特征。
但过宽的裂缝在外观上，给人们以不安全感；在质量上，不符合耐久性要求，且结构的破坏和倒塌是从裂缝的扩展开始。
裂缝产生的原因很多，但归纳起来就两大类：第一类：由荷载引起的裂缝，也称结构性裂缝。
其裂缝与荷载有关，预示结构承载力可能不足或存在问题；第二类：由变形引起的裂缝，也称非结构性裂缝。
如温度变化、混凝土收缩、地基不均匀沉降等因素引起的变形，当变形得不到满足，在结构内部产生自应力，当此应力超过混凝土允许的拉应力时，混凝土就会出现裂缝。
裂缝出现后，变形得到满足或部分满足，应力发生松弛，结构刚度下降。
根据调查资料表明，两类裂缝中，变形引起的裂缝占主导，约占总裂缝的80％，其中包括变形与荷载共同作用，但以变形为主引起的裂缝；荷载引起的裂缝约在20％，其中包括变形与荷载共同作用，但以荷载为主引起的裂缝[3]。
裂缝原因分析是为了弄清裂缝成因、性质和危害，为裂缝的处理提供依据。
裂缝检测的目的是查明裂缝的分布特征、宽度、深度及发展情况，为裂缝的分析和后续处理提供依据。
裂缝检测应测定结构裂缝的分布位置和裂缝走向，并对需要观测的裂缝统一编号。
如裂缝仍在发展，则每次裂缝分布特征描述应标明检测时间，便于分析裂缝变化趋势。
裂缝宽度沿其长度方向一般是不均匀的，宽度观测位置每条裂缝至少两处，一处应在裂缝的最宽处，另一处应在裂缝的末端。
测量裂缝宽度常用工具是裂缝比对卡和读数显微镜。
裂缝比对卡上面有粗细不等并标注有宽度的平行线条，将其覆盖于裂缝上，可比较出裂缝的宽度；读数显微镜是配有刻度和游标的光学透镜，从镜中看到的是放大的裂缝，通过调节游标读出裂缝宽度。
如裂缝仍在发展，裂缝宽度值上应标明检测时间，便于分析裂缝变化。
裂缝深度沿其长度方向一般也是不均匀的，检测一般只针对裂缝宽度最大处。

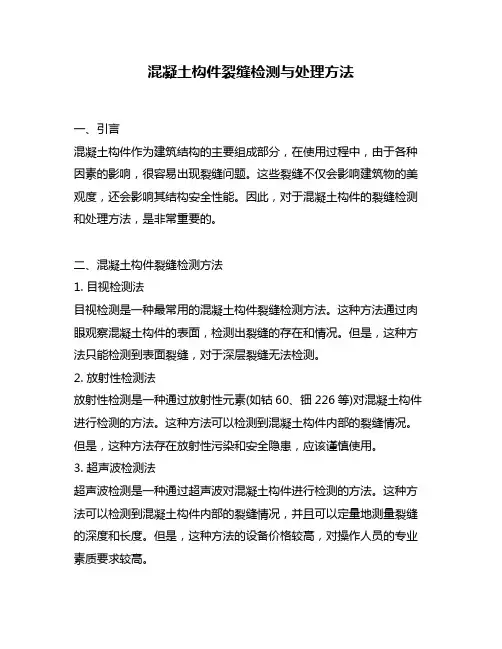

混凝土构件裂缝检测与处理方法
混凝土构件裂缝检测与处理方法一、引言混凝土构件作为建筑结构的主要组成部分，在使用过程中，由于各种因素的影响，很容易出现裂缝问题。
这些裂缝不仅会影响建筑物的美观度，还会影响其结构安全性能。
因此，对于混凝土构件的裂缝检测和处理方法，是非常重要的。
二、混凝土构件裂缝检测方法1. 目视检测法目视检测是一种最常用的混凝土构件裂缝检测方法。
这种方法通过肉眼观察混凝土构件的表面，检测出裂缝的存在和情况。
但是，这种方法只能检测到表面裂缝，对于深层裂缝无法检测。
2. 放射性检测法放射性检测是一种通过放射性元素(如钴60、钿226等)对混凝土构件进行检测的方法。
这种方法可以检测到混凝土构件内部的裂缝情况。
但是，这种方法存在放射性污染和安全隐患，应该谨慎使用。
3. 超声波检测法超声波检测是一种通过超声波对混凝土构件进行检测的方法。
这种方法可以检测到混凝土构件内部的裂缝情况，并且可以定量地测量裂缝的深度和长度。
但是，这种方法的设备价格较高，对操作人员的专业素质要求较高。
4. 振动检测法振动检测是一种通过对混凝土构件施加振动而检测出裂缝的方法。
这种方法可以检测到混凝土构件内部的裂缝情况，并且可以定量地测量裂缝的深度和长度。
但是，这种方法的施工难度较大，对操作人员的专业素质要求较高。
三、混凝土构件裂缝处理方法1. 补强处理法补强处理法是一种通过对混凝土构件进行补强加固来修复裂缝的方法。
这种方法可以有效地提高混凝土构件的抗拉强度和抗震性能。
补强材料可以选择碳纤维或玻璃纤维等复合材料，也可以使用钢板或钢筋等金属材料。
2. 填缝处理法填缝处理法是一种通过对混凝土构件进行填缝来修复裂缝的方法。
这种方法可以有效地修复表面裂缝和小的深层裂缝。
填缝材料可以选择聚合物、环氧树脂、水泥砂浆等材料。
3. 替换处理法替换处理法是一种通过对混凝土构件进行替换来修复裂缝的方法。
这种方法适用于深层严重裂缝的处理，可以有效地提高混凝土构件的整体性能。
替换材料可以选择高强度的混凝土、玻璃钢等材料。
混凝土裂缝检测方法及处理方案
混凝土裂缝检测方法及处理方案混凝土作为一种常见的建筑材料，经常用于建筑物的结构和地基工程。
然而，由于混凝土的物理性质和环境因素，混凝土表面经常出现裂缝。
这些裂缝可能会导致混凝土的强度减弱，从而影响建筑物的结构安全。
因此，及时检测和处理混凝土裂缝至关重要。
本文将介绍几种常见的混凝土裂缝检测方法及处理方案。
一、视觉检测法视觉检测法是最常见的混凝土裂缝检测方法之一。
该方法通过肉眼观察混凝土表面的裂缝情况来判断混凝土的结构安全。
视觉检测法的优点是简单易行，不需要特殊的设备。
但是，由于人眼视力和主观因素的影响，视觉检测法对于深度较浅的细小裂缝往往难以发现。
因此，视觉检测法是一种初步的检测方法，不能作为混凝土裂缝处理方案的唯一依据。
二、超声波检测法超声波检测法是一种利用超声波探测混凝土裂缝的方法。
该方法利用超声波的声波传播特性，通过探头在混凝土表面扫描来检测混凝土内部的裂缝情况。
超声波检测法的优点是检测精度高，能够检测深度较深的细小裂缝。
但是，该方法需要特殊的探头和设备，成本较高。
三、红外热像法红外热像法是一种利用红外线探测混凝土裂缝的方法。
该方法通过红外相机测量混凝土表面的热量分布来判断混凝土内部的裂缝情况。
红外热像法的优点是非接触式测量，不会对混凝土表面造成破坏。
但是，该方法对于深度较浅的细小裂缝往往难以发现，且受环境温度和湿度等因素的影响较大。
四、处理方案针对混凝土裂缝，处理方案应根据裂缝的类型、大小和深度等因素综合考虑，一般可分为以下几种方法：1.填缝法填缝法是最常见的混凝土裂缝处理方法之一。
该方法是在混凝土表面裂缝处填充专用的填缝剂，使裂缝得以填平，从而达到修复的目的。
填缝法的优点是操作简单，成本较低。
但是，该方法只能修复裂缝表面，对于深度较深的裂缝效果不佳。
2.灌浆法灌浆法是一种将专用的浆料灌入混凝土裂缝内部的方法，使裂缝得以填平和加固。
该方法适用于深度较深的裂缝处理。
灌浆法的优点是操作简单，修复效果较好。

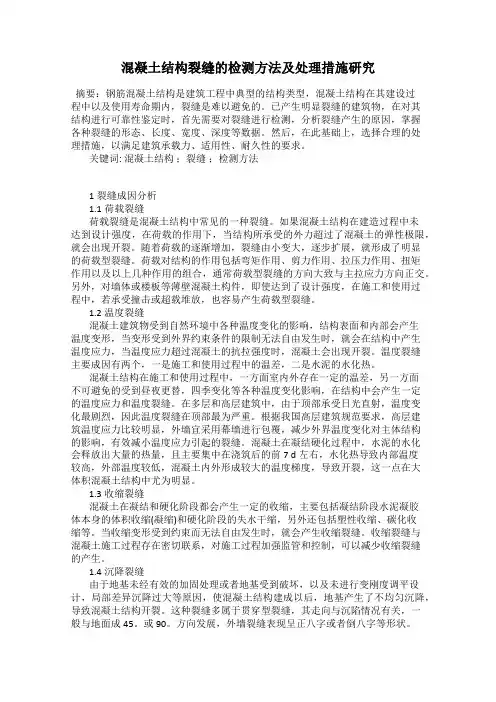

混凝土结构裂缝的检测方法及处理措施研究
混凝土建筑物受到自然环境中各种温度变化的影响，结构表面和内部会产生温度变形，当变形受到外界约束条件的限制无法自由发生时，就会在结构中产生温度应力，当温度应力超过混凝土的抗拉强度时，混凝土会出现开裂。温度裂缝主要成因有两个，一是施工和使用过程中的温差，二是水泥的水化热。
混凝土结构在施工和使用过程中，一方面室内外存在一定的温差，另一方面不可避免的受到昼夜更替，四季变化等各种温度变化影响，在结构中会产生一定的温度应力和温度裂缝。在多层和高层建筑中，由于顶部承受日光直射，温度变化最剧烈，因此温度裂缝在顶部最为严重。根据我国高层建筑规范要求，高层建筑温度应力比较明显，外墙宜采用幕墙进行包覆，减少外界温度变化对主体结构的影响，有效减小温度应力引起的裂缝。混凝土在凝结硬化过程中，水泥的水化会释放出大量的热量，且主要集中在浇筑后的前7 d左右，水化热导致内部温度较高，外部温度较低，混凝土内外形成较大的温度梯度，导致开裂，这一点在大体积混凝土结构中尤为明显。
1.3收缩裂缝
混凝土在凝结和硬化阶段都会产生一定的收缩，主要包括凝结阶段水泥凝胶体本身的体积收缩(凝缩)和硬化阶段的失水干缩，另外还包括塑性收缩、碳化收缩等。当收缩变形受到约束而无法自由发生时，就会产生收缩裂缝。收缩裂缝与混凝土施工过程存在密切联系，对施工过程加强监管和控制，可以减少收缩裂缝的产生。
2.2裂缝宽度、长度检测
针对裂缝长度和宽度的检测也是比较重要的一环，关系到后续裂缝修复以及处理方法的选择。一般而言，混凝土裂缝的成因不同、位置不同，其具体的宽度和长度也会表现出明显的差异。在混凝土结构裂缝宽度的检测中，除要检测裂缝的最大宽度外，还需要检测裂缝两端的宽度。宽度检测常用的方法有裂缝对比卡和裂缝测宽仪等：裂缝长度的检测一般采用卷尺或是激光测距仪，并在检测过程中应关注裂缝的动态变化。

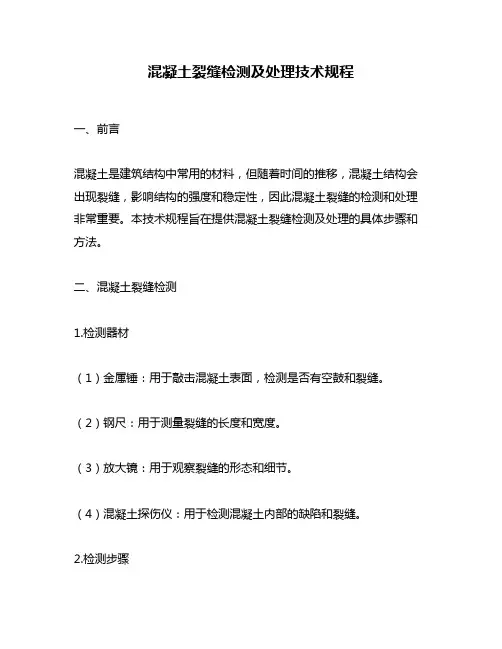

混凝土裂缝检测及处理技术规程
混凝土裂缝检测及处理技术规程一、前言混凝土是建筑结构中常用的材料，但随着时间的推移，混凝土结构会出现裂缝，影响结构的强度和稳定性，因此混凝土裂缝的检测和处理非常重要。
本技术规程旨在提供混凝土裂缝检测及处理的具体步骤和方法。
二、混凝土裂缝检测1.检测器材（1）金属锤：用于敲击混凝土表面，检测是否有空鼓和裂缝。
（2）钢尺：用于测量裂缝的长度和宽度。
（3）放大镜：用于观察裂缝的形态和细节。
（4）混凝土探伤仪：用于检测混凝土内部的缺陷和裂缝。
2.检测步骤（1）对混凝土表面进行检查，用金属锤敲击表面，检测是否有空鼓和裂缝。
（2）用钢尺测量裂缝的长度和宽度，并记录下来。
（3）观察裂缝的形态和细节，用放大镜进行观察。
（4）如果需要进一步检测混凝土内部的缺陷和裂缝，可以使用混凝土探伤仪进行检测。
（5）将检测结果记录下来，包括裂缝的数量、长度、宽度、深度等信息。
三、混凝土裂缝处理1.处理器材（1）清洁工具：如扫帚、吸尘器等，用于清除裂缝内的杂物和灰尘。
（2）填缝材料：如聚氨酯、环氧树脂、硅酸盐等，用于填充裂缝。
（3）填缝工具：如注胶枪、刮刀等，用于将填缝材料填充到裂缝内。
2.处理步骤（1）清洁裂缝：用清洁工具清除裂缝内的杂物和灰尘，确保填缝材料能够充分填充裂缝。
（2）选择填缝材料：根据裂缝的宽度和深度选择合适的填缝材料，确保填缝效果。
（3）将填缝材料倒入注胶枪中，将填缝材料均匀地填充到裂缝内。
（4）用刮刀将填缝材料刮平，并确保填缝材料与混凝土表面平齐。
（5）等待填缝材料干燥，通常需要24小时左右。
四、注意事项（1）混凝土裂缝检测和处理应由专业人员进行。
（2）选择合适的填缝材料和填缝工具，确保填缝效果。
（3）在进行混凝土裂缝处理时，应保证现场安全，避免人员和设备损伤。
（4）对于较大的裂缝，应进行更加细致的检测和处理，避免裂缝扩大。
（5）定期进行混凝土裂缝检测和处理，以保证结构的强度和稳定性。
五、总结混凝土裂缝检测和处理是建筑结构维护的重要工作，本技术规程提供了详细的步骤和方法，希望能够帮助读者进行混凝土裂缝检测和处理。
混凝土结构裂缝的检测和分析方法
混凝土结构裂缝的检测和分析方法一、引言混凝土结构是现代建筑中常用的一种结构形式，其具有重量轻、强度高、耐久性好等优点。
但是由于混凝土本身的性质和外界环境等因素的影响，混凝土结构存在着裂缝的问题。
这些裂缝不仅会影响混凝土结构的美观度，还会降低其结构强度和使用寿命。
因此，对混凝土结构裂缝进行检测和分析具有重要的意义。
二、混凝土结构裂缝的分类混凝土结构裂缝可以分为以下几类：1. 荷载引起的裂缝：当混凝土结构受到外部荷载作用时，会发生裂缝。
2. 收缩引起的裂缝：混凝土在固化过程中由于水分挥发和物理化学反应等原因会发生收缩，从而引起裂缝。
3. 温度变化引起的裂缝：混凝土材料的热膨胀系数较大，当温度发生变化时，会引起混凝土结构裂缝。
4. 施工引起的裂缝：不合理的施工方式和工艺会引起混凝土结构裂缝。
5. 材料质量问题引起的裂缝：如果混凝土的配合比例不合理或者混凝土材料质量不好，也会引起混凝土结构裂缝。
三、混凝土结构裂缝的检测方法混凝土结构裂缝的检测方法可以分为以下几类：1. 目视检测法：目视检测法是最简单的一种检测方法，通过肉眼观察混凝土结构的表面是否有裂缝来判断是否有裂缝。
2. 照相检测法：照相检测法是通过拍摄混凝土结构的照片，然后通过放大照片来判断是否有裂缝。
3. 超声波检测法：超声波检测法是通过向混凝土结构发送超声波并接收反射波来判断混凝土结构是否有裂缝。
4. 拉力试验法：拉力试验法是通过在混凝土结构上施加拉力来判断混凝土结构是否有裂缝。
5. 磁粉检测法：磁粉检测法是将磁粉铺在混凝土结构表面，然后在表面施加磁场，通过观察磁粉的颜色变化来判断混凝土结构是否有裂缝。
四、混凝土结构裂缝的分析方法混凝土结构裂缝的分析方法可以分为以下几类：1. 形态分析法：形态分析法是通过观察裂缝的形态、大小、位置等来判断裂缝的性质和原因。
2. 机理分析法：机理分析法是通过研究混凝土结构的受力情况、材料属性等因素来分析裂缝的形成机理。
混凝土中裂缝的检测与修补方法
混凝土中裂缝的检测与修补方法一、前言混凝土是一种常见的建筑材料，但其在使用过程中常会出现裂缝，影响其强度和美观性。
因此，对混凝土中的裂缝进行检测和修补是非常必要的。
本文将介绍混凝土中裂缝的检测和修补方法。
二、混凝土中裂缝的检测方法1. 目视检测法目视检测法是最简单的一种混凝土裂缝检测方法，适用于裂缝比较明显的情况。
具体操作方法为：用肉眼观察混凝土的表面，发现裂缝后进行记录，记录裂缝的长度、宽度、深度、位置等信息。
2. 超声波检测法超声波检测法是一种非接触式检测方法，主要通过测量超声波在混凝土中传播的速度和衰减情况来判断混凝土中是否存在裂缝。
具体操作方法为：将超声波发射器放置在混凝土表面，发出超声波后，接收器接收到超声波并进行分析，得出混凝土中是否存在裂缝的结论。
3. 声波检测法声波检测法也是一种非接触式检测方法，通过测量声波在混凝土中传播的速度和衰减情况来判断混凝土中是否存在裂缝。
具体操作方法为：将声波发射器放置在混凝土表面，发出声波后，接收器接收到声波并进行分析，得出混凝土中是否存在裂缝的结论。
4. 热红外检测法热红外检测法是一种利用热红外相机测量混凝土表面温度分布的方法，通过温度分布的变化来判断混凝土中是否存在裂缝。
具体操作方法为：将热红外相机对准混凝土表面，观察混凝土表面的温度分布，发现温度分布异常的区域即为存在裂缝的区域。
三、混凝土中裂缝的修补方法1. 粘结剂修补法粘结剂修补法是一种常见的混凝土裂缝修补方法，适用于裂缝比较小且深度不太深的情况。
具体操作方法为：先将裂缝表面清理干净，然后在裂缝上涂上粘结剂，等待其干燥后再用水泥砂浆或聚合物修补材料填充裂缝。
2. 混凝土缝合剂修补法混凝土缝合剂修补法是一种将缝合剂注入到裂缝中的方法，适用于裂缝比较小而且深度较深的情况。
具体操作方法为：先将裂缝表面清理干净，然后在裂缝上涂上缝合剂，等待其干燥后再用水泥砂浆或聚合物修补材料填充裂缝。
3. 熔融填料修补法熔融填料修补法是一种将熔融的材料填充到裂缝中的方法，适用于裂缝较大或深度较深的情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土结构工程裂缝检测与处理陈明毓
发表时间：2019-09-12T10:36:27.470Z 来源：《基层建设》2019年第17期作者：陈明毓[导读] 摘要：建筑业是促进经济发展的主要因素之一。
身份证号码：44182319860716XXXX 摘要：建筑业是促进经济发展的主要因素之一。
随着我国社会主义基础设施建设逐步加强，许多高层摩天大楼应运而生，对混凝土结构质量也提出了新的要求。
在创建混凝土结构时，混凝土性能会导致裂缝问题，这不可避免地影响混凝土结构的安全使用和建筑项目的整体质量。
在此基础上，分析混凝土结构设计中的裂缝检测，分析裂缝成因，提出适当有效的措施，对混凝土结构进行整改，创建优质工
程。
关键词：混凝土；结构工程；裂缝检测；处理混凝土结构的设计和使用中发生裂缝问题可能是由客观因素造成的，这些因素不仅影响项目的质量和安全性，还会影响建筑的美观。
混凝土裂缝是非结构性裂缝，它会显著影响结构的整体安全性和稳定性，不同结构中裂缝的位置，分布和裂缝长度也存在差异，相关人员需要根据实际情况选择检测方法，无论裂缝是否能够有效消除，检测裂缝和处理混凝土结构都非常重要。
对裂缝的现状和原因进行全面分析，这是消除裂缝的可靠基础。
1裂缝产生的原因混凝土是施工过程中必不可少的建筑材料，它对工程质量起着重要作用，混凝土结构直接影响工程的整体质量和安全性。
混凝土结构的裂缝有两种类型，分别是结构裂缝和非结构裂缝。
结构裂缝是与任何相关的应力裂缝，并且对结构的承载能力具有显著影响。
非结构性裂缝是混凝土结构中常见的裂缝，主要是由于混凝土材料的特性，不均匀变形和低拉伸强度而产生裂缝。
例如，由于温度变化，低张力，设计不合理，不均匀变形等因素导致结构变形，导致混凝土结构发生裂缝。
2混凝土结构工程裂缝检测 2.1裂缝性态
在混凝土施工中，大多数裂缝垂直于主拉应力的方向并沿主压应力延伸。
对裂缝进行检测对于裂缝的预防具有积极作用，加强对混凝土裂缝的检测并预测裂缝变化的趋势对于提高工程质量具有重要意义。
2.2裂缝长宽
混凝土结构中出现裂缝，如果发生裂缝的原因不同，则裂缝的传播方向也不同。
有些裂缝狭窄，有些较宽，有必要检测裂缝的长度和宽度，并确定最大裂缝的宽度，同时测量裂缝的长度，相关检测人员可以根据实际需要选择检测工具，可以使用裂缝宽度计数器读取裂缝数据并绘出裂缝比率以确定裂缝的宽度。
裂缝宽度传感器具有测量功能，用于检测裂缝检测的光学测量透镜，它可以确定裂缝，调节游标可以检测裂缝宽度，最后，用卷尺测量裂缝长度，裂缝的发生具有不稳定性和随机性，裂缝的检测为随后的裂缝的分析提供了可靠的依据。
2.3裂缝深度
在深度的不同方向以确定裂缝的深度，几个元件穿透裂缝的横截面，在正常条件下，选择最大裂缝宽度进行测试。
使用超声波方法确定裂缝的深度，用针管将红色墨水注入裂缝中，该针管被切割并且墨水的深度便是穿透裂缝的深度。
该方法对局部损伤检测有显著作用，但不适用于窄裂缝和深裂缝的检测，因为超声波检查是非破坏性检查方法，对于裂缝深度没有限制，并且检测范围很广。
包括单面平测法，双面斜测法和钻孔对测法等方法。
其中，双面斜测法在检测裂缝时，适合裂缝部位两个平行测试表面构件，单面测量方法适合只有单个可测量的裂缝，裂缝的深度小于500mm。
如果裂缝深度超过500毫米的情况下，可以采用钻孔对测法进行测量。
在混凝土结构中出现相对较大宽度和厚度的裂缝，通常位于单独的空间中并且深度不超过500mm，必须选择横截面扁平试验方法。
通常，脉冲波被施加到裂缝的末端到达接收器，裂缝充满水泥砂浆，并且在横截面测试程序中检测裂缝时，脉冲波通过水藕合层透过裂缝到接收换能器，在可能的情况下，应避免水泥质量对检测质量产生有害影响。
钢筋穿过裂缝，并由接收传感器接受脉冲，由于钢筋的影响，使得无法测量裂缝的深度，所以在检测过程中，要避免钢的破坏作用。
深度超过500毫米的混凝土结构裂缝属于大型深裂缝混凝土结构（如桥墩）。
该结构具有较大的拉应力，拉应力大于混凝土的抗拉强度。
图1：建筑工地施工混凝土裂缝深度 3混凝土结构工程裂缝的处理措施混凝土结构裂缝对混凝土结构设计和操作安全性具有很大影响，必须采取适当措施降低混泥土机构裂缝的发生率，根据实际情况，有效改善混凝土结构裂缝的方法有以下几个方面： 3.1非结构性裂缝处理
非结构性裂缝是混凝土结构设计中常见的裂缝类型，需要根据实际情况采取有效处理措施，如果裂缝的宽度在适当范围内，则不需要处理。
事实上，为了不破坏混凝土的结构性能，宽度小于0.1毫米的裂缝可以稍微处理，宽度为0.1mm或更大的裂缝可以封堵处理，在裂缝封堵后，有效地处理裂缝以防止裂缝扩散。
具体的处理方法包括压力粘合，表面堵塞。
在使用压力粘合处理混凝土结构裂缝时，可以使用几种材料填充混凝土裂缝，如石灰泥，水泥砂浆，树脂浆料和纸浆使裂缝闭合并硬化。
在涂料压缩过程的特定表面裂缝处理中，可以将其喷涂到层压表面上，这有利于水泥砂浆和环氧树脂材料的表面渗透。
同时，工程的结构设计对混凝土结构的耐久性有积极影响，合理的结构设计可以防止裂缝，混凝土泄漏和腐蚀。
通常，表面堵塞的方法更适合于处理窄裂缝。
3.2结构性裂缝
裂缝控制。
