钢板桩拔桩施工方案
工程钢板桩施工方案(3篇)
第1篇一、工程概况本项目位于XX市XX区，主要建设内容包括道路、桥梁、地下管廊等基础设施。
为保障工程顺利进行，确保施工质量和安全，特制定本施工方案。
二、施工准备1. 施工队伍：组建一支具备丰富经验的施工队伍，包括技术人员、施工人员、管理人员等。
2. 施工材料：根据设计要求，选用符合国家标准的钢板桩、焊接材料、防腐材料等。
3. 施工设备：配备挖掘机、吊车、振动锤、打桩机、切割机等设备。
4. 施工技术交底：对施工人员进行技术交底，确保施工人员熟悉施工工艺、安全操作规程等。
三、施工工艺1. 施工顺序：先进行钢板桩围堰施工，再进行土方开挖、基础施工等。
2. 钢板桩围堰施工：（1）根据设计图纸，确定钢板桩围堰的尺寸和位置。
（2）利用吊车将钢板桩吊至指定位置，采用振动锤将钢板桩打入地下。
（3）确保钢板桩垂直、紧密连接，形成围堰。
（4）在围堰内进行土方开挖、基础施工等。
3. 土方开挖：（1）根据设计要求，确定土方开挖深度和宽度。
（2）采用挖掘机进行土方开挖，确保开挖质量。
（3）及时清理开挖出的土方，避免影响施工进度。
4. 基础施工：（1）根据设计要求，进行基础施工。
（2）确保基础施工质量，为后续施工提供保障。
5. 钢板桩拔除：（1）在工程完成后，按照设计要求进行钢板桩拔除。
（2）拔桩前，对拔桩设备进行检查，确保设备完好。
（3）采用振动锤将钢板桩拔出，注意拔桩顺序和拔桩时间。
四、施工质量控制1. 钢板桩质量：选用符合国家标准的钢板桩，确保钢板桩的垂直度和稳定性。
2. 施工过程：严格控制施工过程，确保施工质量。
3. 验收标准：按照设计要求和施工规范进行验收，确保工程质量和安全。
五、施工安全1. 施工人员：加强施工人员的安全教育培训，提高安全意识。
2. 施工设备：定期检查和维护施工设备，确保设备安全运行。
3. 施工现场：设置安全警示标志，确保施工现场安全。
4. 应急预案：制定应急预案，应对突发事件。
六、施工进度1. 制定合理的施工进度计划，确保工程按期完成。

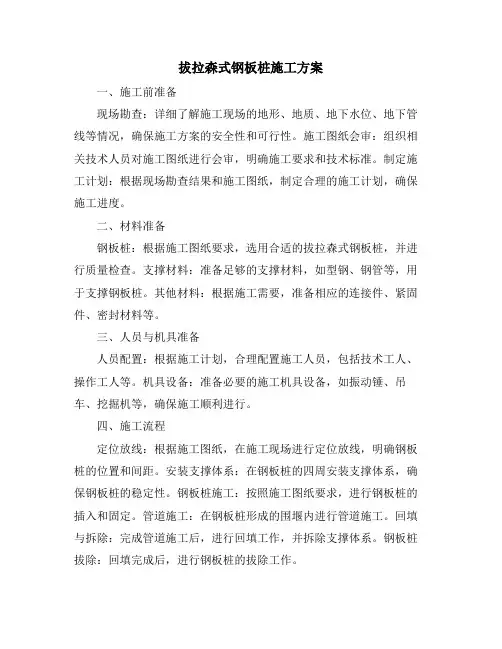

拔拉森式钢板桩施工方案
拔拉森式钢板桩施工方案一、施工前准备现场勘查：详细了解施工现场的地形、地质、地下水位、地下管线等情况，确保施工方案的安全性和可行性。
施工图纸会审：组织相关技术人员对施工图纸进行会审，明确施工要求和技术标准。
制定施工计划：根据现场勘查结果和施工图纸，制定合理的施工计划，确保施工进度。
二、材料准备钢板桩：根据施工图纸要求，选用合适的拔拉森式钢板桩，并进行质量检查。
支撑材料：准备足够的支撑材料，如型钢、钢管等，用于支撑钢板桩。
其他材料：根据施工需要，准备相应的连接件、紧固件、密封材料等。
三、人员与机具准备人员配置：根据施工计划，合理配置施工人员，包括技术工人、操作工人等。
机具设备：准备必要的施工机具设备，如振动锤、吊车、挖掘机等，确保施工顺利进行。
四、施工流程定位放线：根据施工图纸，在施工现场进行定位放线，明确钢板桩的位置和间距。
安装支撑体系：在钢板桩的四周安装支撑体系，确保钢板桩的稳定性。
钢板桩施工：按照施工图纸要求，进行钢板桩的插入和固定。
管道施工：在钢板桩形成的围堰内进行管道施工。
回填与拆除：完成管道施工后，进行回填工作，并拆除支撑体系。
钢板桩拔除：回填完成后，进行钢板桩的拔除工作。
五、钢板桩施工钢板桩插入：使用振动锤将钢板桩逐根插入土中，确保插入深度符合施工图纸要求。
钢板桩固定：采用合适的连接件和紧固件，将钢板桩固定在一起，确保整体稳定性。
六、支撑体系施工支撑材料选择：根据现场情况和施工图纸要求，选择合适的支撑材料。
支撑体系安装：按照施工图纸要求，进行支撑体系的安装工作，确保支撑体系的稳定性和安全性。
七、管道施工管道材料选择：根据施工图纸要求，选择合适的管道材料。
管道安装：在钢板桩形成的围堰内进行管道安装工作，确保管道的位置和坡度符合施工图纸要求。
八、回填与拆除回填材料选择：根据现场情况和施工图纸要求，选择合适的回填材料。
回填施工：按照施工图纸要求，进行回填工作，确保回填密实度和坡度符合要求。
钢板桩抗拔施工方案
钢板桩抗拔施工方案介绍本文档将介绍钢板桩抗拔施工方案。
钢板桩是一种常用的基础构件，其在工程施工中使用广泛。
但是，在一些特殊的工程环境下，如软土地基、深基坑等，钢板桩抗拔能力有时难以满足工程要求。
因此，为保证工程的安全稳定，需要对钢板桩施加必要的抗拔措施。
抗拔方案钢板桩的抗拔方案主要包括了加宽端部、预埋锚具、增加桩长和挖孔加注等四种类型的措施。
对于每一种措施，施工团队都需要参考工程实际情况进行综合考虑，选择适合的措施来达到预期的抗拔设计要求。
1. 加宽端部加宽端部是指增加钢板桩末端截面积，以提高其抗拔能力。
在施工中，可以采取焊接、钻孔等多种方式实现此措施。
需要注意的是，加宽端部必须考虑到对附近构件的影响，以保证整体结构的稳定性。
2. 预埋锚具预埋锚具是指将锚具提前埋设在土体中，并与钢板桩连接以提高其抗拔能力。
在施工中，需要根据实际工程情况选择适当的锚具类型和埋设深度，保障锚具和钢板桩的一体性。
3. 增加桩长增加桩长是指在钢板桩的基础上增加桩身长度，以提高其抗拔能力。
此措施适用于软土地基等地质条件较差的工程环境下。
在施工中，可以加长单根钢板桩或通过连接多根钢板桩实现。
需要注意的是，加长钢板桩需要确保每根钢板桩在水平方向和垂直方向的间距符合设计要求。
4. 挖孔加注挖孔加注是指在钢板桩周围挖孔，注入混凝土等材料，增强其抗拔能力。
此措施适用于土体质量较差或需要加强地基承载力的工程。
在施工中，需要确保加注材料的质量和注入均匀性，以保证整个工程的稳固性。
结论在工程施工中，为保证钢板桩的抗拔能力满足设计要求，需要根据实际情况选择适当的抗拔方案。
施工团队应结合工程场地、土层特征、设备技术等因素进行综合考虑，并在施工前进行充分的计算和验证，以确保各项施工措施的有效性和安全性。
钢板桩施工方案
钢板桩施工方案拉森钢板桩是一种带锁口或钳口的热轧型钢，其用于基坑支护是依靠锁口或钳口相互连接咬合，形成连续钢板桩墙体来挡土挡水。
拉森钢板桩相对于槽钢钢板桩挡护强度高，止水效果好。
本工程拉森（槽钢）钢板桩施工拟采用振动法打、拔桩法。
一、工艺流程施工准备测量放线定位开挖导槽安装导梁辅助沉桩沉桩困难振动沉桩移至下根桩位桩孔回填拔桩二、施工方法1、一般要求拉森钢板桩采用履带式液压挖土机带液压振锤的锤机施打，施打前先查明地下管线、构筑物情况，测放出支护桩中心线。
1）拉森钢板桩的设置位置要符合设计要求，以防偏位影响管廊主体结构施工。
本工程拉森钢板桩距管廊外墙净距1m，施工应严格控制。
2）打桩前，对钢板桩逐根检查，剔除连接锁口锈蚀、变形严重的钢板桩，不合格者待修整后才可使用。
3）基坑护壁钢板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准钢板桩的利用和支撑设置。
4）整个基础施工期间，在挖土、吊运、绑扎钢筋、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。
5）在打桩及打桩机开行范围内清除地面及地下障碍、平整场地、做好排水沟、修筑临时道路6）施打前板桩咬口处宜涂抹黄油以保证施打的顺利和提高防水效果。
2、钢板桩的检验、矫正、吊装及堆放1）钢板桩的检验（1）钢板桩运到工地后，需进行整理。
清除锁口内杂物(如电焊瘤渣、废填充物等)，对缺陷部位加以整修。
（2）用于基坑临时支护的钢板桩，主要进行外观检验，包括表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等，新钢板桩必须符合了同厂质量标准，重复使用的钢板桩应符合下表的检验标准要求，否则在打设前应予以矫正。
表钢板桩检验标准参考表允许偏差序号检查项目检查方法单位数值1 桩垂直度＜1 尺量％2 桩身弯曲度＜2％L L 为桩长，尺量3 齿槽平直度及光滑度无电焊渣或毛刺用1m长的桩段做通过试验4 桩长度不小于设计长度尺量（3）锁口检查的方法：用一块长约2m 的同类型、同规格的钢板桩作标准，将所有同型号的钢板桩做锁口通过检查。
钢板桩拔除施工方案
钢板桩拔除施工方案钢板桩是一种常用的地下工程支护材料，其拔除工作在工程完工后的场地复原中起到重要作用。
下面是一份钢板桩拔除施工方案，共700字。
施工方案：一、拔除准备1.组织施工人员进行安全教育，并制定施工日程表。
2.确认钢板桩的规格、数量以及地下情况等，并对现场进行实地勘察。
3.购买或租赁拔桩机械设备，并进行检查和试运行。
4.准备必要的施工材料和工具，包括钢丝绳、护腿、防护手套等。
二、拔除操作1.清理作业区域，并设立围挡和警示标志。
2.根据实际情况选择合适的拔桩机械设备，如液压拔桩机、铲斗挖掘机等。
3.安装拔桩机械设备，确保设备的安全稳定。
4.将拔桩机械设备的钢丝绳连接到钢板桩的上部，检查连接是否牢固。
5.启动拔桩机械设备，逐渐施加力量，使钢板桩向上拔出。
注意操作过程中的平稳和均衡。
6.当钢板桩拔出地面后，及时切断连接钢板桩的钢丝绳，将其放置到安全区域。
7.如遇到桩体拔不出的情况，可以采取二次解决方案，如使用振动锤、水压切割工具等。
三、施工注意事项1.施工过程中，工人应穿戴好安全装备，确保人身安全。
2.操作拔桩机械设备时，要严格遵守操作规程，避免操作失误引发事故。
3.严禁超负荷使用拔桩机械设备，避免设备损坏或人身伤害。
4.在拔桩过程中，要避免强烈振动和扰动地下管线，以免破坏附近设施。
5.拔桩作业结束后，要及时清理现场，恢复场地原貌，确保整个拔桩过程的安全完整。
四、施工风险控制1.在拔桩作业前，需查明地下管线等情况，避免操作时损坏地下设施。
2.施工过程中，要定期对拔桩机械设备进行维护保养，确保设备的正常工作。
3.在操作拔桩机械设备时，要确保设备运行平稳，防止突发故障引发事故。
通过上述的钢板桩拔除施工方案，我们可以在施工过程中保障工人的安全，确保施工质量，同时避免对地下管线等设施造成损坏，最大限度地减少施工风险。
在实施施工方案的过程中，我们将严格执行操作规程，确保施工过程的顺利进行。
钢板桩专项施工方案
钢板桩专项施工方案目录：1.1 概述1.1.1 工程背景1.1.2 施工目的1.2 施工准备1.2.1 材料准备1.2.2 设备准备1.3 施工步骤1.3.1 钢板桩安装1.3.2 钢板桩连接1.3.3 钢板桩拉拔1.4 施工质量控制1.4.1 施工验收1.4.2 施工记录概述在建设工程中，钢板桩是一种常用的基础支护工法，它能够有效地承受土体的水平和垂直荷载，保障工程的安全和稳定。
钢板桩专项施工方案旨在确保钢板桩施工过程顺利进行，达到预期的支护效果。
工程背景本工程位于城市中心，周边有多栋高楼大厦，地基土壤条件较为复杂，需要采用钢板桩进行基础支护。
为此，制定钢板桩专项施工方案，以保障工程的安全和可靠性。
施工目的本施工方案的主要目的是确保钢板桩施工质量，提高工程的支护效果，保障施工进度和质量，同时最大程度地减少安全事故的发生。
施工准备为保证钢板桩施工顺利进行，需要提前做好充分的准备工作。
在施工前，必须准备好符合要求的钢板桩材料，确保施工设备完好无损。
材料准备钢板桩的材料主要包括钢板、连接件等，需要根据工程设计要求进行选购。
材料质量必须符合相关标准和规范要求，以确保工程的安全性和可靠性。
设备准备施工所需的设备包括挖掘机、拉拔机等，需要提前检查设备状态，保证设备正常运转。
同时，必须配备相关的安全防护设施，保障施工人员的安全。
施工步骤钢板桩施工包括安装、连接和拉拔三个主要步骤，每一步都需要严格按照规范要求操作，确保施工质量。
钢板桩安装首先，需根据设计要求设置施工基准线，确定钢板桩的位置和间距。
然后，利用挖掘机开挖孔洞，将钢板桩依次安装到位，并进行调整，使其垂直度符合要求。
钢板桩连接安装完毕后，需要对钢板桩进行连接，确保钢板桩之间的连接牢固可靠。
连接件的选择和安装必须符合相关的标准和规范，以确保连接的稳固性。
钢板桩拉拔最后，进行钢板桩的拉拔工作，以确保钢板桩达到设计的承载要求。
在拉拔过程中，需要监测拉拔力和位移情况，及时调整操作参数，保证拉拔效果。
钢板桩施工方案
钢板桩施工方案钢板桩施工方案一、前期准备工作：1. 组织项目管理团队，明确项目负责人和各岗位职责，确保项目的顺利进行。
2. 取得钢板桩施工所需的施工许可证和相关资质证书，确保施工合法合规。
3. 按照设计图纸和施工规范，确定施工现场的布置方案，包括施工区域划分、设备摆放、排水措施等。
4. 采购所需的施工材料和设备，包括钢板桩、振动锤、起拔设备等，并进行入库、验收和分类储存。
二、施工工序及方法：1. 确定钢板桩的起始位置和排列顺序，并进行现场标线和标高设置。
2. 进行钢板桩的振动沉桩，采用振动锤将桩与地下水平振动，使其逐渐沉入地下，直至达到设计要求的深度。
3. 使用起拔设备将已沉入地下的钢板桩一次性拔出并保持垂直。
4. 在桩顶部安装接头，将下一根钢板桩插入接头中，并如法炮制，直至完成全部钢板桩的施工。
5. 对已完成的钢板桩进行质量检验，包括桩长、垂直度、干扰度等指标的检测，确保施工质量符合要求。
三、安全措施：1. 施工现场设置警示标志，明确施工区域，确保施工作业人员和过往行人的安全。
2. 进行施工前的技术交底和安全教育，确保施工人员了解作业规程和安全操作要求。
3. 使用合格的施工材料和设备，确保施工过程中的安全可靠。
4. 定期检查施工设备的工作状态和安全保护装置的运行情况，及时排除隐患。
5. 加强施工现场的协调和管理，保持施工秩序，防止施工安全事故的发生。
四、质量控制：1. 进行钢板桩施工前的试桩，确定施工方法和振动锤的选型。
2. 按照规定的振动频率和振动力进行桩的振动沉桩，确保桩的沉入速度和深度的控制准确。
3. 对桩长、垂直度、干扰度等质量指标进行检测，及时发现并纠正施工中出现的质量问题。
4. 严格按照设计要求和施工规范进行施工，确保桩体的尺寸和几何形状符合设计要求。
5. 进行施工记录和验收记录，及时记录施工过程中的关键数据和质量问题，并进行整理和归档。
以上是钢板桩施工方案的描述，通过合理的组织、科学的施工工序和严格的质量控制，确保钢板桩施工的安全与质量。
打拔钢板桩施工方案
打拔钢板桩施工方案1. 引言打拔钢板桩是一种常见的地基处理方法，广泛应用于建筑、桥梁和港口工程等领域。
本文将介绍打拔钢板桩施工的方案、工序和注意事项。
2. 施工准备在进行打拔钢板桩施工之前，需要进行充分的准备工作，包括但不限于以下内容： - 分析地质和土壤条件，确定桩长和桩径； - 制定施工方案，包括桩的布置、施工顺序等； - 确定土方开挖和挖孔等工程的施工方法； - 准备好所需的设备和工具，如振动锤、吊具、测量仪器等。
3. 施工工序3.1 土方开挖在进行钢板桩施工之前，需要进行土方开挖工作。
具体步骤如下： 1. 根据施工方案确定土方开挖范围和深度； 2. 使用挖掘机等工具进行土方开挖； 3. 清理开挖区域，确保无障碍进行下一步的施工工作。
3.2 挖孔挖孔是为了安装钢板桩而进行的预处理工作。
具体步骤如下： 1. 根据施工方案确定桩的布置和位置； 2. 使用挖孔机进行挖孔，直至达到设计的桩长； 3. 清理挖孔孔底，确保无杂物和积水。
3.3 安装钢板桩安装钢板桩是打拔钢板桩施工的核心步骤。
具体步骤如下： 1. 将钢板桩运输至施工现场； 2. 使用吊车等设备将钢板桩吊装到挖孔孔位，确保钢板桩垂直； 3.使用振动锤将钢板桩打入土层，直至达到设计的深度； 4. 检查钢板桩的垂直度和水平度，进行调整和修正。
3.4 拔除钢板桩拔除钢板桩是拆除已安装的钢板桩的工序。
具体步骤如下： 1. 用钢丝绳或吊索将需要拔除的钢板桩固定住； 2. 使用振动锤将钢板桩逐渐拔出土层，直至完全拔除； 3. 检查拔出的钢板桩是否有损坏或变形，进行必要的修复或更换。
4. 注意事项在打拔钢板桩施工中，需要注意以下事项： - 精心设计施工方案，确保施工安全和顺利； - 在进行挖孔和打桩工作时，严格控制振动力度，避免对周围建筑物和地下管线造成损害； - 钢板桩安装完成后，应及时检查垂直度和水平度，并进行必要的调整； - 在拔除钢板桩时，要注意操作的稳定性和安全性； - 施工过程中，应及时记录施工数据和关键环节的检测结果，以备后续参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、工程概况
1.本次支护加固范围为阳兴大道辅路匝道边坡与供热管网深沟支护,目前管道已安装完成,管沟回填已到位,土方已按要求夯实到位,目前需要进行钢板桩拔出工作。
2.根据由太原市供热工程(二电七期)施工图
3.《建筑基坑支护技术规范》JGJ120-2012
2、钢板桩拔出施工步骤
基坑回填→拆除支撑围檩→拔出钢板桩→在桩的缝隙处用细砂回填密实
3、钢板桩施工工艺要求
1.基坑回填土施工完毕并达到要求后,才能拔除钢桩。
2.钢板桩的拔出采用履带式液压打桩机,钢板桩拔出时拔桩机尽量少振动,减
少对周围土体的扰动,桩拔出后留下的空隙用黄砂回填密实,防止日后周围土体位移。
拔除前要注意钢板桩的拔除顺序、时间及桩孔处理方法。
3.拔桩时,先用振动锤将锁口振活以减小与土的粘结,然后边振边拔。
较难拔
的桩,可选用柴油锤先振打,然后再与振动锤交替进行振打和振拔。
为及时回填桩孔,当将桩拔至比基础底板略高时,暂停引拔,用振动锤振动几分钟让土孔填实。
4.拔桩产生产的桩孔,可用振动法、挤实法和填入法,及时回填以减少对邻近
道路的影响。
5.拔桩前用拔桩机卡头卡紧桩头,使起拔线与桩中心线重合;
6.拔桩开始略松吊钩,当振动机振1-1.5min后,随振幅加大拉紧吊钩,并缓慢提升;
7.钢板拔出后桩孔及时用细砂填实。
8.拔桩中,操作方法正确、拔桩机振幅达到最大负荷、振动30min时仍不能拔起时,停止振动,采取其他措施。
4、安全注意事项及措施
1.机械操作工必须持证山岗,并听从现场负责人指挥。
2.机械在施工场地来回走动时,必须有人指挥,看清路况,特别注意各种电缆、管线以及现场施工人员。
