母线差动保护的工作原理和保护范围
九统一母差保护说明书
九统一母差保护说明书摘要：1.九统一母差保护说明书概述2.九统一母差保护的工作原理3.九统一母差保护的保护范围和功能4.九统一母差保护的配置和安装5.九统一母差保护的操作和维护6.九统一母差保护的优点和应用实例正文：一、九统一母差保护说明书概述九统一母差保护是一种用于电力系统中的保护装置，主要针对母线及其附属设备提供保护。
它能够有效地检测和隔离电力系统中的故障，保障电力系统的正常运行。
本文将详细介绍九统一母差保护的工作原理、保护范围和功能、配置和安装、操作和维护以及优点和应用实例等内容。
二、九统一母差保护的工作原理九统一母差保护的工作原理主要基于电力系统中的母线差动保护原理。
母线差动保护是通过比较电力系统中母线的电流差值来实现对母线的保护。
当母线发生故障时，故障点处的电流会发生变化，九统一母差保护会检测到这种变化，并通过判断差电流值和时间来判断是否为故障，从而实现对母线的保护。
三、九统一母差保护的保护范围和功能九统一母差保护的保护范围主要包括电力系统中的母线及其附属设备。
保护功能主要包括故障检测、故障隔离、故障恢复等。
在电力系统运行过程中，九统一母差保护能够实时监测母线电流，当检测到异常电流时，保护装置将立即动作，切断故障部分与电力系统的连接，保障电力系统的正常运行。
四、九统一母差保护的配置和安装九统一母差保护的配置主要包括保护装置本体、电流互感器、电压互感器等部件。
在安装过程中，需要根据电力系统的实际情况，选择合适的保护装置和互感器，并按照规定的接线方式进行连接。
同时，还需要对保护装置进行参数设置，以满足电力系统的保护要求。
五、九统一母差保护的操作和维护九统一母差保护的操作主要包括装置的投切、参数设置、故障处理等。
在操作过程中，需要严格按照操作规程进行，以确保保护装置的正常运行。
维护方面，需要定期对保护装置进行检查和维护，发现故障及时处理，确保保护装置的可靠性。
六、九统一母差保护的优点和应用实例九统一母差保护具有较高的可靠性和稳定性，能够有效地保护电力系统中的母线及其附属设备。

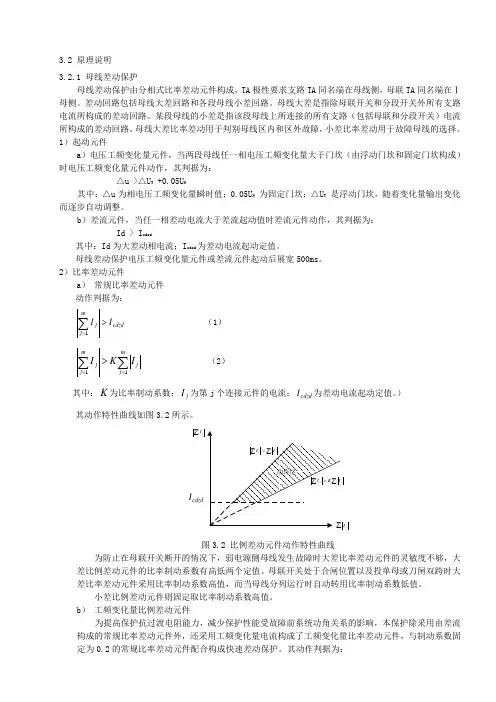

母线差动保护原理及说明书。
3.2 原理说明3.2.1 母线差动保护母线差动保护由分相式比率差动元件构成，TA 极性要求支路TA 同名端在母线侧，母联TA 同名端在Ⅰ母侧。
差动回路包括母线大差回路和各段母线小差回路。
母线大差是指除母联开关和分段开关外所有支路电流所构成的差动回路。
某段母线的小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。
母线大差比率差动用于判别母线区内和区外故障，小差比率差动用于故障母线的选择。
1）起动元件a ）电压工频变化量元件，当两段母线任一相电压工频变化量大于门坎（由浮动门坎和固定门坎构成）时电压工频变化量元件动作，其判据为： △u >△U T +0.05U N其中：△u 为相电压工频变化量瞬时值；0.05U N 为固定门坎；△U T 是浮动门坎，随着变化量输出变化而逐步自动调整。
b ）差流元件，当任一相差动电流大于差流起动值时差流元件动作，其判据为： Id > I cdzd其中：Id 为大差动相电流；I cdzd 为差动电流起动定值。
母线差动保护电压工频变化量元件或差流元件起动后展宽500ms 。
2）比率差动元件a ） 常规比率差动元件 动作判据为：cdzd mj jI I>∑=1（1）∑∑==>mj j mj jI K I11（2）其中：K 为比率制动系数；I j 为第j 个连接元件的电流；cdzd I 为差动电流起动定值。
）其动作特性曲线如图3.2所示。
∑jIjIcdzdI图3.2 比例差动元件动作特性曲线为防止在母联开关断开的情况下，弱电源侧母线发生故障时大差比率差动元件的灵敏度不够，大差比例差动元件的比率制动系数有高低两个定值。
母联开关处于合闸位置以及投单母或刀闸双跨时大差比率差动元件采用比率制动系数高值，而当母线分列运行时自动转用比率制动系数低值。
小差比例差动元件则固定取比率制动系数高值。
b ） 工频变化量比例差动元件为提高保护抗过渡电阻能力，减少保护性能受故障前系统功角关系的影响，本保护除采用由差流构成的常规比率差动元件外，还采用工频变化量电流构成了工频变化量比率差动元件，与制动系数固定为0.2的常规比率差动元件配合构成快速差动保护。
母差保护的组成,原理,保护范围
大差和小差
接入大差元件的电流为I母、II母所有支路（母联除外）的电流， 目的是为了判断故障是否为母线区内故障；接入小差元件的电 流为接入该段母线的所有支路的电流，目的是为了判断故障具 体发生在哪一条母线上。 以的双母接线图为例，规定母联CT正极性段在I母侧。大差小 差的差动电流和制动电流如下：
复压闭锁元件 如我们开头所说，母差保护极其重要，母差保护误动 后，会误跳大量线路，造成灾难性的后果。所以为了 防止保护出口继电器由于振动或人员误碰等原因误动 作，通常采用复压闭锁元件。复压闭锁元件开放条件 为：
复压闭锁元件 复合电压闭锁元件的接点串接于差动继电器的出口回 路中。现在微机型母线保护通常采用软件闭锁方式。 差动继电器动作后，只有复压闭锁元件也动作，母差 保护才能出口去跳相应开关。逻辑框图如图：
2.2 母联充电保护
母联充电保护也是临时性保护，只有在母线安装投运 前或母线检修后再投入前，利用母联断路器对母线充 电时短时投入。当投运母线有故障时，跳开母联断路 器，切除故障。 充电保护投入后，母联断路器任一相电流大于充电电 流整定值，经整定延时跳开母联断路器。充电保护也 不经复压元件闭锁。逻辑框图如下：
差动保护的动作方程 首先规定CT的正极性端在母线侧，一次电流参考方 向由线路流向母线为正方向。 差动电流：指所有母线上连接元件的电流和的绝对值； 制动电流：指所有母线上链接元件的电流的绝对值之 和。
差动保护的动作方程 以如图的双母接线方式的大差为例。差动电流和制动 电流为：
差动继电器的动作特性一般如下图所示。蓝色区域为 非动作区，红色区域为动作区。这种动作特性称作比 率制动特性。动作逻辑的数学表达式也在图中给出。 此动作方程适用于南瑞继保RCS—915及许继电气 WMH—800A母线保护装置。
母线差动保护的工作原理和保护范围
母线保护装置是正确迅速切除母线故障的重要设施,它的拒动和误动都将给电力系统带来严重危害.母线倒闸操作是电力系统最常见也是最典型的操作,因其连接元件多,操作工作量大,对运行人员的综合操作技能也提出了较高的要求.基于一次设备的客观实在性,运行人员对一次设备误操作所带来的危害都有一个直接的较全面的感性认识. 但对母线差动保护在倒闸操作过程中进行的一些切换、投退操作则往往认识模糊.1 母线差动保护范围是否是确定的,保护对象是否是不变的通常讲的差动保护包含了母线差动保护、变压器差动保护、发电机差动保护和线路差动保护.实现差动保护的基本原则是一致的,即各侧或各元件的电流互感器,按差接法接线,正常运行以及保护范围以外故障时,差电流等于零,保护范围内故障时差电流等于故障电流,差动继电器的动作电流按躲开外部故障时产生的最大不平衡电流计算整定.但也应该十分清楚,母线差动保护与变压器差动保护、发电机差动保护又有很大的不同:即母线的主结线方式会随母线的倒闸操作而改变运行方式,如双母线改为单母线运行,双母线并列运行改为双母线分段并列运行,母线元件(如线路、变压器、发电机等)可以从这一段母线倒换到另一段母线等等.换句话说,母线差动保护的范围会随母线倒闸操作的进行、母线运行方式的改变而变化(扩大或缩小),母线差动保护的对象也可以由于母线元件的倒换操作而改变(增加或减少).忽视了这一点,在进行母线倒闸操作时,对母线差动保护的一些必要的切换投退操作肯定就认识模糊、甚至趋于盲目了.2 母线倒闸操作时是否须将母线差动保护退出“在进行倒闸操作时须将母线差动保护退出”是错误的,之所以产生这种错误认识,是因为一些运行人员曾看到过,甚至在母线倒闸操作时发生过母线差动保护误动,但其根本原因是对母线差动保护缺乏正确认识.母线倒闸操作如严格按照规定进行,即并、解列时的等电位操作,尽量减少操作隔离开关时的电位差,严禁母线电压互感器二次侧反充电,充分考虑母线差动保护非选择性开关的拉、合及低电压闭锁母线差动保护压板的切换等等,是不会引起母线差动保护误动的.因此,在倒母线的过程中,母线差动保护的工作原理如不遭到破坏,一般应投入运行.根据历年统计资料看,因误操作引起母线短路事故,几率还很高.尽管近几年为防止误操作在变电站、发电厂的一次、二次设备上安装了五防闭锁装置,但一些运行人员违规使用万能钥匙走错间隔、误合、误拉仍时有发生.这就使在母线倒闸操作时,保持母线差动保护投入有着极其重要的现实意义.投入母线差动保护倒母线,可以在万一发生误操作造成母线短路时,由保护装置动作,切除故障,从而避免事故的进一步扩大,防止设备严重损坏、系统失去稳定或发生人身伤亡事故.事实上,与其说母线倒闸操作容易引起母线差动保护误动,倒不如说,母线倒闸操作常常会使母线差动保护失去选择性而误切非故障母线.3 母线倒闸操作后,是否要将母线差动保护的非选择性开关合入实际工作中一些运行人员片面地认为,母线倒闸操作会使母线差动保护失去选择性,故在操作完成后,合入母线差动保护的非选择性开关.产生这一认识误区的根源在于他们不明白母线差动保护装置中设置这一非选择性开关的目的.母线保护有多种类型,不同类型的母线保护其实现保护的工作原理是不一样的.某些类型的母线保护由于其工作原理本身存在缺陷, 在进行母线倒闸操作时会使装置失去对故障母线的选择性.因此,问题的关键是运行人员要弄清楚:哪种类型的母线保护在母线倒闸操作时会失去对故障母线的选择性以及怎样在适当的时候将装置的非选择性开关合入, 在什么时候又该将装置的非选择性开关拉开,抑或是否应使该开关保持合入状态.这里仅就固定连接的母线差动保护和母联电流相位比较原理差动保护以及电流相位比较式母线保护作一简单说明.(1) 固定连接的母线差动保护.这种母线差动保护要求母线上的电源元件,必须按照事先规定好的固定连接方式运行,母线故障时,母线差动保护的动作才有选择性.当母线保护采用此种类型时,进行电源元件的倒换,将使保护失去选择性.因此,倒换前合入母线差动保护非选择性开关,倒完后也不拉开.对负荷元件,则在倒换前合入非选择性开关,倒换后拉开非选择性开关,同时负荷元件的跳闸压板也作相应的切换.(2) 母联电流相位比较原理的母线差动保护.这种保护无固定连接的要求.只要母差保护的跳闸压板位置与元件母线隔离开关所接母线位置相对应就可以了.因此,倒换操作前将非选择性开关合入,倒换后再拉开,并对母线差动保护跳闸压板及重合闸放电压板,切换到倒换后所对应的母线位置就可以了.这种保护存在的缺点是2组母线分列运行时,母线将失去选择故障母线组的能力.(3) 电流相位比较式母线差动保护.这种保护只反应电流间的相位,具有较高的灵敏度.倒闸过程中,需合入非选择性开关,倒闸后将被操作元件的跳闸压板及重合闸放电压板切换至与所接母线对应的比相出口回路就可以了.如果片面地认为倒闸操作就使保护失去选择性,并没有适时地合入或拉开保护的非选择性开关,相反地会使母线差动保护不能按设计的工作原理工作,从而真正失去选择性.更具体地讲,倒母线时,母线差动保护的非选择性开关合理的操作顺序是:①双母线改为单母线运行前,先合入非选择性开关,后取母联断路器直流控制回路熔断器;②单母线改为双母线运行后,先投入母联断路器直流控制回路熔断器,后拉母线差动保护非选择性开关.这样,就能保证在任何情况下,由母线差动保护装置动作切除故障.4 母联断路器代路时,是否母线差动保护可不作任何切换操作一些运行人员错误地认为母联断路器自然是母差保护的范围,母差保护动作母联断路器也该跳开.殊不知,母联断路器代路时,由母联断路器送电的备用母线,实际上已是线路的一部分.线路上发生故障理应由线路断路器跳闸切除,而此时母联断路器代路实际上就只能起到线路断路器的作用.但如果此时母差保护不作任何切换,则备用母线故障母线保护也将动作.显然这种代路方式母线保护动作是不必要的,也是不合理的.这时,正确的切换操作是把母联断路器所代线路及其母线划出母线差动保护范围之外.无论哪种原理的母线差动保护,均要操作母联断路器的母线差动保护电流试验盒(或连片),同时使被代线路本身的母线差动保护电流互感器TA从运行的母线差动保护电流回路上甩开,短接好.这样,才能保证母联断路器代路时,母线差动保护安全、合理运行.5 做相关试验时,是否只要母线元件的隔离开关拉开了,就不会影响母线差动保护的正常工作运行人员本应该非常清楚,母线差动保护的动作与否取决于加入差动继电器的差电流大小,只要达到了动作值,母线差动保护就会动作切除母线元件.虽然停电母线元件的隔离开关拉开了,但因母线差动保护的所有电流互感器二次回路是并在一起的,即使一次设备已停电,其二次回路也要按运行设备对待,不得将母线差动电流回路随便接地、短路或误引入外接电源.运行人员要特别重视如下几个环节:(1) 运行中的母线差动保护的电流互感器二次电路被短接后,不管这种短接与母线差动保护的总差回路脱离或相连、均已破坏了母线差动保护的工作原理,在正常或发生穿越性故障时,均将引起二次差电流的不平衡,并可能产生误动.(2) 母线元件设备做一次回路短路试验,如电流互感器TA的一次通电试验,工作前应将母线差动保护停用,或将与试验回路有关的母线差动保护的电流互感器TA从运行的母线差动保护电流回路上甩开,短接好.应该指出,母线差动保护在母线倒闸操作过程中的切换、投退要与该母线采用的母线保护的类型,保护的技术特性、母线的结线方式及倒闸前后母线运行方式的变换,甚至要与电网的运行方式具体结合起来.运行人员在进行倒闸操作时,要十分明确:操作是否破坏了固定连接的要求、是否会使保护失去选择性;操作完毕后,母线方式是否改变、母线保护是否具有自适应性等等.只有这样,才能确保倒闸操作过程中及其操作完成后母线及其保护的安全合理运行.。
母线差动保护的工作原理和保护范围精选文档
母线差动保护的工作原理和保护范围精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-母线保护装置是正确迅速切除母线故障的重要设施,它的拒动和误动都将给电力系统带来严重危害.母线倒闸操作是电力系统最常见也是最典型的操作,因其连接元件多,操作工作量大,对运行人员的综合操作技能也提出了较高的要求.基于一次设备的客观实在性,运行人员对一次设备误操作所带来的危害都有一个直接的较全面的感性认识. 但对母线差动保护在倒闸操作过程中进行的一些切换、投退操作则往往认识模糊.1 母线差动保护范围是否是确定的,保护对象是否是不变的通常讲的差动保护包含了母线差动保护、变压器差动保护、发电机差动保护和线路差动保护.实现差动保护的基本原则是一致的,即各侧或各元件的电流互感器,按差接法接线,正常运行以及保护范围以外故障时,差电流等于零,保护范围内故障时差电流等于故障电流,差动继电器的动作电流按躲开外部故障时产生的最大不平衡电流计算整定.但也应该十分清楚,母线差动保护与变压器差动保护、发电机差动保护又有很大的不同:即母线的主结线方式会随母线的倒闸操作而改变运行方式,如双母线改为单母线运行,双母线并列运行改为双母线分段并列运行,母线元件(如线路、变压器、发电机等)可以从这一段母线倒换到另一段母线等等.换句话说,母线差动保护的范围会随母线倒闸操作的进行、母线运行方式的改变而变化(扩大或缩小),母线差动保护的对象也可以由于母线元件的倒换操作而改变(增加或减少).忽视了这一点,在进行母线倒闸操作时,对母线差动保护的一些必要的切换投退操作肯定就认识模糊、甚至趋于盲目了.2 母线倒闸操作时是否须将母线差动保护退出“在进行倒闸操作时须将母线差动保护退出”是错误的,之所以产生这种错误认识,是因为一些运行人员曾看到过,甚至在母线倒闸操作时发生过母线差动保护误动,但其根本原因是对母线差动保护缺乏正确认识.母线倒闸操作如严格按照规定进行,即并、解列时的等电位操作,尽量减少操作隔离开关时的电位差,严禁母线电压互感器二次侧反充电,充分考虑母线差动保护非选择性开关的拉、合及低电压闭锁母线差动保护压板的切换等等,是不会引起母线差动保护误动的.因此,在倒母线的过程中,母线差动保护的工作原理如不遭到破坏,一般应投入运行.根据历年统计资料看,因误操作引起母线短路事故,几率还很高.尽管近几年为防止误操作在变电站、发电厂的一次、二次设备上安装了五防闭锁装置,但一些运行人员违规使用万能钥匙走错间隔、误合、误拉仍时有发生.这就使在母线倒闸操作时,保持母线差动保护投入有着极其重要的现实意义.投入母线差动保护倒母线,可以在万一发生误操作造成母线短路时,由保护装置动作,切除故障,从而避免事故的进一步扩大,防止设备严重损坏、系统失去稳定或发生人身伤亡事故.事实上,与其说母线倒闸操作容易引起母线差动保护误动,倒不如说,母线倒闸操作常常会使母线差动保护失去选择性而误切非故障母线.3 母线倒闸操作后,是否要将母线差动保护的非选择性开关合入实际工作中一些运行人员片面地认为,母线倒闸操作会使母线差动保护失去选择性,故在操作完成后,合入母线差动保护的非选择性开关.产生这一认识误区的根源在于他们不明白母线差动保护装置中设置这一非选择性开关的目的.母线保护有多种类型,不同类型的母线保护其实现保护的工作原理是不一样的.某些类型的母线保护由于其工作原理本身存在缺陷, 在进行母线倒闸操作时会使装置失去对故障母线的选择性.因此,问题的关键是运行人员要弄清楚:哪种类型的母线保护在母线倒闸操作时会失去对故障母线的选择性以及怎样在适当的时候将装置的非选择性开关合入, 在什么时候又该将装置的非选择性开关拉开,抑或是否应使该开关保持合入状态.这里仅就固定连接的母线差动保护和母联电流相位比较原理差动保护以及电流相位比较式母线保护作一简单说明.(1) 固定连接的母线差动保护.这种母线差动保护要求母线上的电源元件,必须按照事先规定好的固定连接方式运行,母线故障时,母线差动保护的动作才有选择性.当母线保护采用此种类型时,进行电源元件的倒换,将使保护失去选择性.因此,倒换前合入母线差动保护非选择性开关,倒完后也不拉开.对负荷元件,则在倒换前合入非选择性开关,倒换后拉开非选择性开关,同时负荷元件的跳闸压板也作相应的切换.(2) 母联电流相位比较原理的母线差动保护.这种保护无固定连接的要求.只要母差保护的跳闸压板位置与元件母线隔离开关所接母线位置相对应就可以了.因此,倒换操作前将非选择性开关合入,倒换后再拉开,并对母线差动保护跳闸压板及重合闸放电压板,切换到倒换后所对应的母线位置就可以了.这种保护存在的缺点是2组母线分列运行时,母线将失去选择故障母线组的能力.(3) 电流相位比较式母线差动保护.这种保护只反应电流间的相位,具有较高的灵敏度.倒闸过程中,需合入非选择性开关,倒闸后将被操作元件的跳闸压板及重合闸放电压板切换至与所接母线对应的比相出口回路就可以了.如果片面地认为倒闸操作就使保护失去选择性,并没有适时地合入或拉开保护的非选择性开关,相反地会使母线差动保护不能按设计的工作原理工作,从而真正失去选择性.更具体地讲,倒母线时,母线差动保护的非选择性开关合理的操作顺序是:①双母线改为单母线运行前,先合入非选择性开关,后取母联断路器直流控制回路熔断器;②单母线改为双母线运行后,先投入母联断路器直流控制回路熔断器,后拉母线差动保护非选择性开关.这样,就能保证在任何情况下,由母线差动保护装置动作切除故障.4 母联断路器代路时,是否母线差动保护可不作任何切换操作一些运行人员错误地认为母联断路器自然是母差保护的范围,母差保护动作母联断路器也该跳开.殊不知,母联断路器代路时,由母联断路器送电的备用母线,实际上已是线路的一部分.线路上发生故障理应由线路断路器跳闸切除,而此时母联断路器代路实际上就只能起到线路断路器的作用.但如果此时母差保护不作任何切换,则备用母线故障母线保护也将动作.显然这种代路方式母线保护动作是不必要的,也是不合理的.这时,正确的切换操作是把母联断路器所代线路及其母线划出母线差动保护范围之外.无论哪种原理的母线差动保护,均要操作母联断路器的母线差动保护电流试验盒(或连片),同时使被代线路本身的母线差动保护电流互感器TA从运行的母线差动保护电流回路上甩开,短接好.这样,才能保证母联断路器代路时,母线差动保护安全、合理运行.5 做相关试验时,是否只要母线元件的隔离开关拉开了,就不会影响母线差动保护的正常工作运行人员本应该非常清楚,母线差动保护的动作与否取决于加入差动继电器的差电流大小,只要达到了动作值,母线差动保护就会动作切除母线元件.虽然停电母线元件的隔离开关拉开了,但因母线差动保护的所有电流互感器二次回路是并在一起的,即使一次设备已停电,其二次回路也要按运行设备对待,不得将母线差动电流回路随便接地、短路或误引入外接电源.运行人员要特别重视如下几个环节:(1) 运行中的母线差动保护的电流互感器二次电路被短接后,不管这种短接与母线差动保护的总差回路脱离或相连、均已破坏了母线差动保护的工作原理,在正常或发生穿越性故障时,均将引起二次差电流的不平衡,并可能产生误动.(2) 母线元件设备做一次回路短路试验,如电流互感器TA的一次通电试验,工作前应将母线差动保护停用,或将与试验回路有关的母线差动保护的电流互感器TA从运行的母线差动保护电流回路上甩开,短接好.应该指出,母线差动保护在母线倒闸操作过程中的切换、投退要与该母线采用的母线保护的类型,保护的技术特性、母线的结线方式及倒闸前后母线运行方式的变换,甚至要与电网的运行方式具体结合起来.运行人员在进行倒闸操作时,要十分明确:操作是否破坏了固定连接的要求、是否会使保护失去选择性;操作完毕后,母线方式是否改变、母线保护是否具有自适应性等等.只有这样,才能确保倒闸操作过程中及其操作完成后母线及其保护的安全合理运行.。
母线差动保护的原理及作用
母线差动保护的原理及作用以母线差动保护的原理及作用为标题，本文将介绍母线差动保护的原理、作用以及其在电力系统中的应用。
一、母线差动保护的原理母线差动保护是一种广泛应用于电力系统的保护方式，它通过对母线两侧电流进行比较，以实现对电力系统母线的保护。
其基本原理是利用母线两侧电流之差来判断是否存在故障，从而实现对故障的快速检测和保护动作。
具体而言，母线差动保护的原理可以分为以下几个步骤：1. 采集电流信号：通过电流互感器等装置，采集母线两侧电流信号。
2. 信号传输：将采集到的电流信号传输到差动保护装置。
3. 信号比较：差动保护装置将母线两侧电流信号进行比较，并计算差值。
4. 判断故障：差动保护装置根据差值的大小判断是否存在故障。
若差值超过设定阈值，则判定为故障。
5. 动作保护：当差动保护装置判断为故障时，会发出保护信号，触发断路器等装置进行动作，实现对故障的隔离。
二、母线差动保护的作用母线差动保护在电力系统中起到了重要的作用，其主要体现在以下几个方面：1. 故障检测：母线差动保护能够快速检测电力系统中的故障，包括短路故障、接地故障等。
通过对母线两侧电流进行比较，能够准确判断是否存在故障，并实现对故障的快速隔离，从而保护电力系统的安全运行。
2. 故障定位：母线差动保护不仅可以检测故障，还可以对故障进行定位。
由于差动保护装置能够判断故障发生的位置，可以通过对故障信号的分析，确定故障点的位置，提高故障的定位精度，减少故障排除的时间。
3. 系统稳定性：母线差动保护在电力系统中能够提高系统的稳定性。
在电力系统中，母线是连接各种电源和负载的关键节点，一旦母线发生故障，可能会导致电力系统的不稳定甚至崩溃。
通过差动保护装置对母线进行保护，可以及时发现故障并进行隔离，从而保持电力系统的稳定运行。
4. 经济性：母线差动保护具有较高的经济性。
相比传统的电流保护方式，差动保护装置只需要对母线两侧的电流进行比较，不需要对整个电力系统进行监测，因此可以减少设备和维护成本，并提高电力系统的可靠性。
差动保护基本原理
精心整理差动保护基本原理1、母线差动保护基本原理母线差动保护基本原理,用通俗的比喻，就是按照收、支平衡的原理进行判断和动作的。
因为母线上只有进出线路，正常运行情况，进出电流的大小相等，相位相同。
如果母线发生故障，这一平衡就会破坏。
有的保护采用比较电流是否平衡，有的保护采用比较电流相位是否一致，有的二者兼有，一旦判别出母线故障，立即启动保护动作元件，跳开母线上的所有断路器。
如果是双母线并列运行，有的保护会有选择地跳开母联开关和有故障母线的所有进出线路断路器，以缩小停电范围2、什么是差动保护？为什么叫差动？这样有什么优点？差动保护是变压器的主保护，是按循环电流原理装设的。
主要用来保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。
I1与I2之和，即3、现在4、12、变压器差动保护与线路差动保护的区别：由于变压器高压侧和低压侧的额定电流不相等再加上变压器各侧电流的相位往往不相同。
因此，为了保证纵差动保护的正确工作，须适当选择各侧电流互感器的变比，及各侧电流相位的补偿使得正常运行和区外短路故障时，两侧二次电流相等。
例如图8-5所示的双绕组变压器，应使1.全线速动保护在高压输电线路上，要求继电保护无时限地切除线路上任一点发生的故障。
2.单侧测量保护无法实现全线速动所谓单侧测量保护是指保护仅测量线路某一侧的母线电压、线路电流等电气量。
单侧测量保护有一个共同的缺点，就是无法快速切除本线路上的所有故障，最长切除时间为0.5秒左右。
由上图可以看出本线路末端故障k1与下线路始端故障k2两种情况下，保护测量到的电流、电压几乎是相同的。
如果为了保证选择性，k2故障时保护不能无时限切除，则本线路末端k1故障时也就无法无时限切除。
可见单侧测量保护无法实现全线速动的根本原因是考虑到互感器、保护均存在误差，不能有效地区分本线路末端故障与下线路始端故障。
3.双侧测量保护原理如何实现全线速动为了实现全线速动保护，保护判据由线路两侧的电气量或保护动作行为构成，进行双侧测量。
母线差动微机保护原理
母线差动微机保护原理一、大差和小差1、母线大差是指除母联开关和分段开关外所有支路电流所构成的差动回路。
某段母线的小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。
母线大差比率差动用于判别母线区内和区外故障，小差比率差动用于故障母线的选择。
2、双母保护用的比较多,大差做为启动元件,判断区内故障;小差做为选择元件,判断故障在那一条母线上。
3、母差保护中大差和小差动作的区别在于，小差动作，第一时限跳开母联开关，再跳开与故障设备挂同一母线的所有开关。
大差动作，是同一时限跳开所有开关，不区分设备挂在哪一母线。
正常双母运行情况下，投的是小差，能有选择性。
在倒母线的过程中，才把母差设为大差（防止操作并列刀闸时的环流引起保护误动）。
4、大差更多的是作为一个起动元件起作用的，关键还要是小差来选择故障母线，进而动作。
如果仅有大差动作而小差没动，保护本身就不选择，经延时跳开所有母线上的连接元件。
微机母线保护小差和大差总是一起的，在一条母线内部故障时总是大差和该条母线的小差保护都动作才构成跳闸的必要和充分条件。
大差动作，母联没有跳开，大差比率差动元件仍然动作没有返回，加上小差比率差动元件动作出口跳故障母线。
5、对于保护范围来说，大差是无选择性的，保护范围是两条母线。
小差是有选择性的，即可以判断是哪条母线故障。
大差保护动作跳开故障母线上的所有开关和母联开关。
小差保护范围是一条母线和母联开关CT之间的区域。
二、差动元件的动作原理1、差动回路⑴差动回路的构成元件：母线保护用电流互感器TA，大差元件，小差元件（即I母小差、II母小差）。
TA的位置及其极性如图1所示：①TA安装位置在线路侧（主要是为了和线路的保护有重叠保护区）。
②TA的极性：要求同名端在母线侧。
③本文母联TA的同名端在I段母线侧。
说明：装置内部只认母线的物理位置，与编号无关，即编号只是人为规定的，应以实际物理位置为准。
⑵差动回路的分类：①大差：指母联开关或分段开关外，所有支路电流构成的差动回路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
母线保护装置是正确迅速切除母线故障的重要设施,它的拒动和误动都将给电力系统带来严重危害.母线倒闸操作是电力系统最常见也是最典型的操作,因其连接元件多,操作工作量大,对运行人员的综合操作技能也提出了较高的要求.基于一次设备的客观实在性,运行人员对一次设备误操作所带来的危害都有一个直接的较全面的感性认识. 但对母线差动保护在倒闸操作过程中进行的一些切换、投退操作则往往认识模糊.
1 母线差动保护范围是否是确定的,保护对象是否是不变的
通常讲的差动保护包含了母线差动保护、变压器差动保护、发电机差动保护和线路差动保护.实现差动保护的基本原则是一致的,即各侧或各元件的电流互感器,按差接法接线,正常运行以及保护范围以外故障时,差电流等于零,保护范围内故障时差电流等于故障电流,差动继电器的动作电流按躲开外部故障时产生的最大不平衡电流计算整定.
但也应该十分清楚,母线差动保护与变压器差动保护、发电机差动保护又有很大的不同:即母线的主结线方式会随母线的倒闸操作而改变运行方式,如双母线改为单母线运行,双母线并列运行改为双母线分段并列运行,母线元件(如线路、变压器、发电机等)可以从这一段母线倒换到另一段母线等等.换句话说,母线差动保护的范围会随母线倒闸操作的进行、母线运行方式的改变而变化(扩大或缩小),母线差动保护的对象也可以由于母线元件的倒换操作而改变(增加或减少).忽视了这一点,在进行母线倒闸操作时,对母线差动保护的一些
必要的切换投退操作肯定就认识模糊、甚至趋于盲目了.
2 母线倒闸操作时是否须将母线差动保护退出
“在进行倒闸操作时须将母线差动保护退出”是错误的,之所以产生这种错误认识,是因为一些运行人员曾看到过,甚至在母线倒闸操作时发生过母线差动保护误动,但其根本原因是对母线差动保护缺乏正确认识.母线倒闸操作如严格按照规定进行,即并、解列时的等电位操作,尽量减少操作隔离开关时的电位差,严禁母线电压互感器二次侧反充电,充分考虑母线差动保护非选择性开关的拉、合及低电压闭锁母线差动保护压板的切换等等,是不会引起母线差动保护误动的.因此,在倒母线的过程中,母线差动保护的工作原理如不遭到破坏,一般应投入运行.根据历年统计资料看,因误操作引起母线短路事故,几率还很高.尽管近几年为防止误操作在变电站、发电厂的一次、二次设备上安装了五防闭锁装置,但一些运行人员违规使用万能钥匙走错间隔、误合、误拉仍时有发生.这就使在母线倒闸操作时,保持母线差动保护投入有着极其重要的现实意义.投入母线差动保护倒母线,可以在万一发生误操作造成母线短路时,由保护装置动作,切除故障,从而避免事故的进一步扩大,防止设备严重损坏、系统失去稳定或发生人身伤亡事故.
事实上,与其说母线倒闸操作容易引起母线差动保护误动,倒不如说,母线倒闸操作常常会使母线差动保护失去选择性而误切非故障母线.
3 母线倒闸操作后,是否要将母线差动保护的非选择性开关合入
实际工作中一些运行人员片面地认为,母线倒闸操作会使母线差动保护失去选择性,故在操作完成后,合入母线差动保护的非选择性开关.产生这一认识误区的根源在于他们不明白母线差动保护装置中设置这一非选择性开关的目的.
母线保护有多种类型,不同类型的母线保护其实现保护的工作原理是不一样的.某些类型的母线保护由于其工作原理本身存在缺陷, 在进行母线倒闸操作时会使装置失去对故障母线的选择性.因此,问题的关键是运行人员要弄清楚:哪种类型的母线保护在母线倒闸操作时会失去对故障母线的选择性以及怎样在适当的时候将装置的非选择性开关合入, 在什么时候又该将装置的非选择性开关拉开,抑或是否应使该开关保持合入状态.
这里仅就固定连接的母线差动保护和母联电流相位比较原理差动保护以及电流相位比较式母线保护作一简单说明.
(1) 固定连接的母线差动保护.这种母线差动
保护要求母线上的电源元件,必须按照事先规定好的固定连接方式运行,母线故障时,母线差动保护的动作才有选择性.当母线保护采用此种类型时,进行电源元件的倒换,将使保护失去选择性.因此,倒换前合入母线差动保护非选择性开关,倒完后也不拉开.对负荷元件,则在倒换前合入非选择性开关,倒换后拉开非选择性开关,同时负荷元件的跳闸压板也作相应的切换.
(2) 母联电流相位比较原理的母线差动保护.
这种保护无固定连接的要求.只要母差保护的跳闸压板位置与元
件母线隔离开关所接母线位置相对应就可以了.因此,倒换操作前将非选择性开关合入,倒换后再拉开,并对母线差动保护跳闸压板及重合闸放电压板,切换到倒换后所对应的母线位置就可以了.这种保护存在的缺点是2组母线分列运行时,母线将失去选择故障母线组的能力.
(3) 电流相位比较式母线差动保护.这种保护
只反应电流间的相位,具有较高的灵敏度.倒闸过程中,需合入非选择性开关,倒闸后将被操作元件的跳闸压板及重合闸放电压板切换至与所接母线对应的比相出口回路就可以了.
如果片面地认为倒闸操作就使保护失去选择性,并没有适时地合入或拉开保护的非选择性开关,相反地会使母线差动保护不能按设计的工作原理工作,从而真正失去选择性.更具体地讲,倒母线时,母线差动保护的非选择性开关合理的操作顺序是:①双母线改为单母线运行前,先合入非选择性开关,后取母联断路器直流控制回路熔断器;②单母线改为双母线运行后,先投入母联断路器直流控制回路熔断器,后拉母线差动保护非选择性开关.这样,就能保证在任何情况下,由母线差动保护装置动作切除故障.
4 母联断路器代路时,是否母线差动保护可不作任何切换操作
一些运行人员错误地认为母联断路器自然是母差保护的范围,母差保护动作母联断路器也该跳开.殊不知,母联断路器代路时,由母联断路器送电的备用母线,实际上已是线路的一部分.线路上发生故障理应由线路断路器跳闸切除,而此时母联断路器代路实际上就只能
起到线路断路器的作用.但如果此时母差保护不作任何切换,则备用母线故障母线保护也将动作.显然这种代路方式母线保护动作是不必要的,也是不合理的.
这时,正确的切换操作是把母联断路器所代线路及其母线划出母线差动保护范围之外.无论哪种原理的母线差动保护,均要操作母联断路器的母线差动保护电流试验盒(或连片),同时使被代线路本身的母线差动保护电流互感器TA从运行的母线差动保护电流回路上甩开,短接好.这样,才能保证母联断路器代路时,母线差动保护安全、合理运行.
5 做相关试验时,是否只要母线元件的隔离开关拉开了,就不会影响母线差动保护的正常工作
运行人员本应该非常清楚,母线差动保护的动作与否取决于加入差动继电器的差电流大小,只要达到了动作值,母线差动保护就会动作切除母线元件.虽然停电母线元件的隔离开关拉开了,但因母线差动保护的所有电流互感器二次回路是并在一起的,即使一次设备已停电,其二次回路也要按运行设备对待,不得将母线差动电流回路随便接地、短路或误引入外接电源.运行人员要特别重视如下几个环节: (1) 运行中的母线差动保护的电流互感器二次
电路被短接后,不管这种短接与母线差动保护的总差回路脱离或相连、均已破坏了母线差动保护的工作原理,在正常或发生穿越性故障时,均将引起二次差电流的不平衡,并可能产生误动.
(2) 母线元件设备做一次回路短路试验,如电
流互感器TA的一次通电试验,工作前应将母线差动保护停用,或将与试验回路有关的母线差动保护的电流互感器TA从运行的母线差动保护电流回路上甩开,短接好.
应该指出,母线差动保护在母线倒闸操作过程中的切换、投退要与该母线采用的母线保护的类型,保护的技术特性、母线的结线方式及倒闸前后母线运行方式的变换,甚至要与电网的运行方式具体结合起来.运行人员在进行倒闸操作时,要十分明确:操作是否破坏了固定连接的要求、是否会使保护失去选择性;操作完毕后,母线方式是否改变、母线保护是否具有自适应性等等.只有这样,才能确保倒闸操作过程中及其操作完成后母线及其保护的安全合理运行.。
