地下室施工全过程图样分析
弥勒市第二完全小学项目
地下室施工全过程
1、吸水槽、集水坑，底板、截水沟、土方开挖，承台砖胎膜砌筑，该工程有7个集水坑，
一个消防水池，消防水池底板和地下室底板在同一个平面，一个集水槽负1米、两条排水沟
2、
2、承台基础梁砖胎膜砌筑，本工程施工要点：做好降排水，底板下1米在桩基施
工前已进行土夹石换填。
3、垫层为100mm厚C15素混凝土，宽出基础100mm、承台、底板垫层砼浇捣
后
4、地下室底板及承台基础梁、防水卷材
5、钢筋绑扎
6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工、钢板安装高度300
7、外墙施工缝处模板挂模，高度300
8、外墙模板挂模。
止水螺杆
9、管道预埋
10、高低跨处模板钢筋支架地下室高低跨处模板挂模
11、止水钢板在柱的节点，各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
根据甲方要求。
12、防水板、承台、地梁、地下室外墙混凝土抗渗等级P6、地下室底板砼浇捣后
13、地下室放线，柱头砼凿毛
14、模板钢管架搭设
15、外墙施工缝处凿毛
16、柱脚焊的定位钢筋
17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查
19、地下室、坡道及柱的砼浇捣完毕
20、地下室顶板砼浇捣中
21、地下室外墙模板拆除后的止水螺杆处理
22、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块
23、外墙止水螺杆割除后水泥砂浆修补
24、外墙防水卷材施工
25、地下室拆模
26、车道施工
27、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
28、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
29、消防喷淋管施工中
30、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
31、楼板钢筋施工中。
32、地下室风管安装中。
33、楼梯踏步施工中。
高层建筑地下室施工全过程图解
高层建筑地下室施工全过程图解

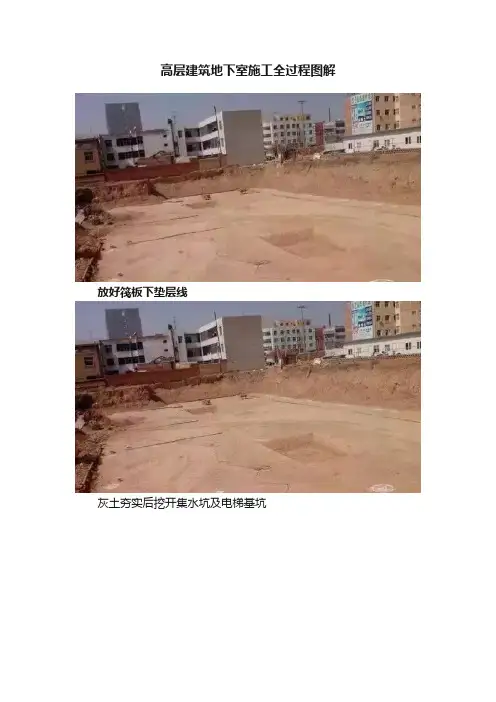

放好筏板下垫层线
灰土夯实后挖开集水坑及电梯基坑
浇筑筏板下砼垫层
开始浇筑筏板及地梁下垫层
浇筑筏板下砼垫层
浇筑筏板下砼垫层
浇筑筏板下砼垫层
筏板下粘贴第一遍防水卷材
粘贴第二遍高分子复合防水卷材
绑扎筏板底筋
绑扎地梁钢筋 1
绑扎地梁钢筋 2
绑扎地梁钢筋 3
地梁钢筋绑扎完成
筏板后浇带
剪力墙后浇带止水钢板
后浇带做法
钢丝拉网，止水钢板
钢筋工下料错误，致使锚固平段长度过长，浪费了材料
开始搭设墙体脚手架
地梁及筏板模板支设完成，搭设脚手架
搭设脚手架完成
后浇带支设好之后
地梁浇筑完成，绑扎墙体钢筋
支设地下室剪力墙和暗柱模板模板 1
地下室外墙柔性防水套管预埋
地下室墙板拆模
地下室墙板拆模
顶板钢筋绑扎完成
顶板线管暗敷设。
施工基础地下室流程图解
施工基础地下室流程图解 Jenny was compiled in January 20211、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
地下室施工过程图解(ppt 51页)
安全放在第一位，防微杜渐。20.12.2320.12.2310:30:1110:30:11December 23, 2020
加强自身建设，增强个人的休养。2020年12月23日 上午10时30分20.12.2320.12.23
精益求精，追求卓越，因为相信而伟 大。2020年12月23日 星期三 上午10时30分11秒10:30:1120.12.23
13、地下室放线，柱头砼凿毛
14、模板钢管架搭设
15、外墙施工缝处凿毛
16、柱脚焊的定位钢筋
17、地下室外墙模板施工中，止水螺杆外加一小块木块，目 的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直
接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查
19、地下室柱的砼浇捣完毕
20、人防门预埋安装中
45、地面贴砖
46、砖缝用专门的填缝剂进行填缝
47、自动扶梯（人行道）吊装安装中
48、地下室的人防门
树立质量法制观念、提高全员质量意 识。20.12.2320.12.23Wednes day, December 23, 2020
人生得意须尽欢，莫使金樽空对月。10:30:1110:30:1110:3012/23/2020 10:30:11 AM
牢记安全之责，善谋安全之策，力务 安全之 实。2020年12月23日 星期三10时30分11秒 Wednes day, December 23, 2020
相信相信得力量。20.12.232020年12月 23日星 期三10时30分 11秒20.12.23
谢谢大家！
生活中的辛苦阻挠不了我对生活的热 爱。20.12.2320.12.23Wednes day, December 23, 2020
地下室施工过程图解

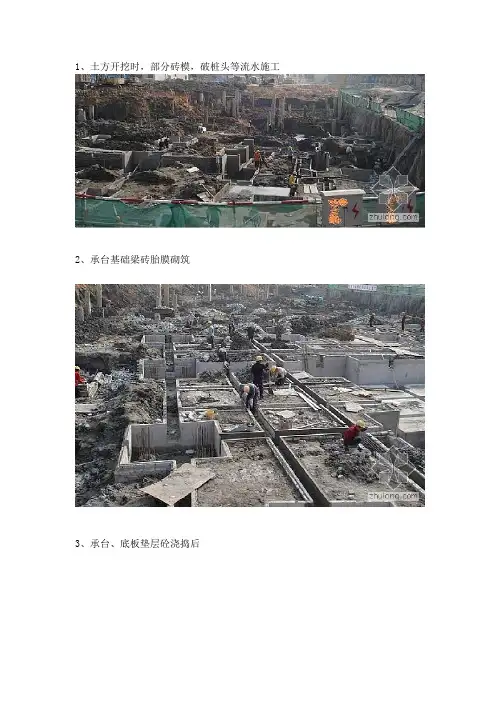

1、土方开挖时，部分砖模，破桩头等流水施工2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
