GIS设备吊装作业专项措施(正式)
吊装作业安全措施
吊装作业安全措施
一、一般规定：
1、起重工应健康，两眼视力均不得低于1.0，无色盲、听力障碍、高气压、心脏病、癫痫、突发性昏厥及其他影响起重吊装作业的疾病与生理缺陷。
2、必需经过平安技术培训，持证上岗。
严禁酒后作业。
3、作业前必需检查作业环境、吊索具、防护用品。
吊装区域内无闲散人员，障碍已排解。
吊索具无缺陷，捆绑正确坚固，被吊物与其他物件无连接。
确认平安后方可作业。
4、轮式或履带式起重机作业时必需确定吊装区域，并设警戒标志，必要时派人监护。
5、大雪、大雨、大雾及风力六级以上（含六级）等恶劣天气，必需停止露天起重吊装作业。
严禁在带电的高压线下作业。
6、严禁在下列状况下进行吊装作业：
A、被吊物质量超过机构性能允许范围。
B、信号不清。
C、吊装物下站人。
D、吊装物上站人。
E、立式构件、大模板不用卡环。
F、斜拉斜牵物。
G、散物捆扎不牢。
H、零碎物无容器。
I、吊装物质量不明。
J、吊索具不符合规定。
GIS设备吊装作业专项措施
GIS设备吊装作业专项措施结合工程实际，依据《国家电网公司电网工程施工安全风险识别、评估及控制办法》和《国家电网公司基建安全管理规定》，进行风险识别、评估，110千伏GIS设备吊装作业是新乡原阳110千伏桥北变电站工程电气安装阶段重大风险作业项目，根据重大施工安全风险作业项目、施工作业存在的风险、风险预控措施、风险作业项目安全防护要求、重大风险作业项目施工现场监督安排等要求特编制本专项措施。
一、编制依据：《电气装置安装工程质量检验及评定规程》关于印发《国家电网公司电网工程施工安全风险识别、评估及控制办法》的通知国家电网基建〔2011〕1758号《起重吊运指挥信号》GB5082-85二、施工准备现场布置：吊装施工区域、材料设备摆放区、吊车、安全工器具摆放区等。
技术准备：施工图纸和作业指导书；吊车检测报告。
人员组织：施工负责人、技术负责人、安全和质量负责人，吊车指挥人员、司索人员和登高人员。
主要材料及工器具：吊车、校正平台、道木等。
施工前安全教育：项目总工对施工人员进行安全教育，技术交底，现场加强检查并设专人监护，高空作业人员作业前，必须系好安全带(绳)，穿软底鞋，确保移动过程中不能失去安全带保护。
三、吊装工作：必须办理安全施工作业票，并应有施工技术负责人在场指导。
司索和指挥人员必须持证上岗。
必须设专人指挥，其他作业人员不得随意指挥吊车司机。
吊车站位应选择坚实的起吊场地。
起吊物应绑牢，并有防止倾倒措施。
吊钩悬挂点应与吊物的重心在同一垂直线上，吊钩钢丝绳应保持垂直，严禁偏拉斜吊。
落钩时，应防止吊物局部着地引起吊绳偏斜，吊物未固定好，严禁松钩。
起吊物应绑牢，并有防止倾倒措施。
吊钩悬挂点应与吊物的重心在同一垂直线上，吊钩钢丝绳应保持垂直，严禁偏拉斜吊。
落钩时，应防止吊物局部着地引起吊绳偏斜，吊物未固定好，严禁松钩。
吊索的夹角一般不大于90，最大不得超过120,起重机吊臂的最大仰角不得超过制造厂铭牌规定。
起吊大件或不规则组件时，应在吊件上拴以牢固的溜绳。
GIS设备现场安装作业指导书.
GIS封闭式组合电器安装作业指导书1合用范围本作业指导书结合项目实际情况及环境条件编制，在GIS封闭式组合电器安装过程中严格按照作业指导书要求进行编写。
2对现场安装环境的要求a）时常清扫作业区内的异物并保持清洁；b）作业区相对湿度≤80%,阴雨天气不允许装配；c）作业区内不得进行产生粉尘及金属微粒的作业;d）作业区内应有专用的垃圾回收装置.3现场注意事项3.1 产品接收、装卸、开箱和存放注意事项气体绝缘设备的接收、装卸、开箱和储存》。
3.1.1 产品接收、装卸、开箱和存放注意事项参见《SF63.1.2 如果产品接收后不能即将组织安装,须按以下条款执行a）产品、附件和备件必须在有保护设施的地方储存;b）为了保证产品的状态良好，应在户内储存；当不可能在户内储存时，应满足以下要求：----设备存放必须高出地面至少150mm；----须用蓬布彻底盖住，并用绳子绑好。
c）每月目视检查一次储存状况，以防潮、防盗、防损伤。
3.2 现场安装注意事项a）吊装设备前必须确认起重设备，如：吊车、吊绳、吊带、吊环等的起重能力及产品自重，禁止盲目作业；b）不要对产品施加外力或者重击套管、管路、箱体等部位；c）每日安装前必须清扫作业现场并根据当日安装内容提前准备好安装工具及辅消材料；安装结束后须对安装工具进行清点，对现场进行清理并确定次日装配内容；d）安装过程中要特殊小心，防止灰尘、杂质和潮气进入GIS本体内部。
内部清理、安装时应戴上塑料手套；e）为防止杂质进入本体内部，清理后的导体、壳体等应即将安装，外露部份要用塑料布包覆。
对于暂时不安装的壳体、管路等，切勿将保护盖板取下；f）O型圈种类不能混淆，要分类存放，区别使用。
O型圈在使用前要检查其外表面，不能有划伤；气体，应经过减压阀减压；g）不能直接由气瓶向气室内充SF6气体已回收，且SF6表压为零，才干松开盖板或者法兰的螺栓h）在进行返修作业之前，必须确认SF6连接,法兰螺栓必须沿圆周方向对角均匀松动,不能一个一个的拆卸；i）气体回收后，将进行GIS壳体内部的安装时，必须检查对内部氧气浓度进行检测（氧气浓度应大于14%），必要时采取换气措施，否则不能进行内部作业。

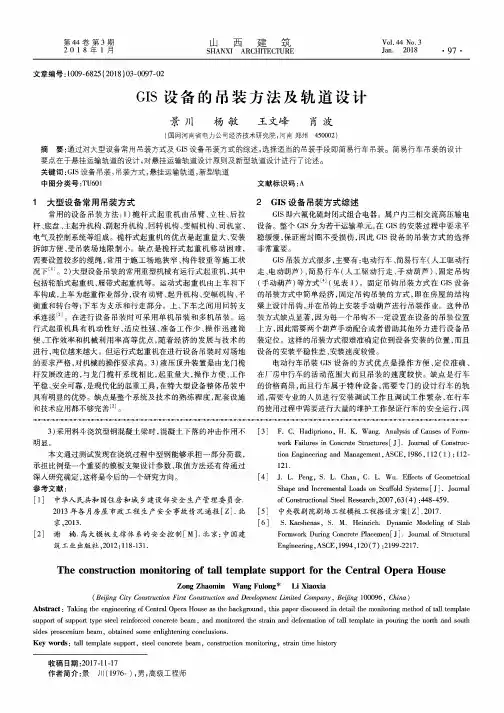

GIS设备的吊装方法及轨道设计
第44卷第3期 山西建筑Vol.44No.32 0 1 8 年 1 月SHANXI ARCHITECTURE Jan.2018 • 97 •文章编号：1009-6825 (2018) 03-0097-02G I S设备的吊装方法及轨道设计景川 杨敏王文峰 肖波(国网河南省电力公司经济技术研究院，河南郑州450002)摘要:通过对大型设备常用吊装方式及GIS设备吊装方式的综述，选择适当的吊装手段即简易行车吊装。
简易行车吊装的设计 要点在于悬挂运输轨道的设计，对悬挂运输轨道设计原则及新型轨道设计进行了论述。
关键词:GIS设备吊装，吊装方式,悬挂运输轨道，新型轨道中图分类号:TU601 文献标识码:A1大型设备常用吊装方式常用的设备吊装方法:1)桅杆式起重机由吊臂、立柱、后拉 杆、底盘、主起升机构、副起升机构、回转机构、变幅机构、司机室、电气及控制系统等组成。
桅杆式起重机的优点是起重量大、安装 拆卸方便、受吊装场地限制小。
缺点是桅杆式起重机移动困难，需要设置较多的缆绳，常用于施工场地狭窄、构件较重等施工状 况下[1]。
2)大型设备吊装的常用重型机械有运行式起重机，其中 包括轮胎式起重机、履带式起重机等。
运动式起重机由上车和下 车构成，上车为起重作业部分，设有动臂、起升机构、变幅机构、平 衡重和转台等;下车为支承和行走部分。
上、下车之间用回转支 承连接[2]。
在进行设备吊装时可采用单机吊装和多机吊装。
运 行式起重机具有机动性好、适应性强、准备工作少、操作迅速简 便、工作效率和机械利用率高等优点，随着经济的发展与技术的 进行，吨位越来越大。
但运行式起重机在进行设备吊装时对场地 的要求严格，对机械的操作要求高。
3)液压顶升装置是由龙门桅 杆发展改进的，与龙门桅杆系统相比，起重量大，操作方便、工作 平稳、安全可靠，是现代化的起重工具，在特大型设备整体吊装中 具有明显的优势。
缺点是整个系统及技术的熟练程度，配套设施 和技术应用都不够完善[2]。
吊装作业安全措施,完整版.doc
吊装作业安全措施，完整版.doc模板一：吊装作业安全措施一、作业准备1. 指定专职负责人，负责协调吊装作业的全过程。
2. 确定吊装作业时间，避免高峰期进行作业。
3. 检查起吊物件的重量、尺寸和绑扎点，确保符合吊装要求。
二、场地准备1. 确保吊装场地平整且承重能力足够。
2. 尽量清除场地内的障碍物，确保吊装作业的顺利进行。
3. 设置安全警示标志，提醒周围人员注意安全。
三、设备检查1. 检查起重机械、吊装绳索等设备的安全性能，确保完好无损。
2. 检查吊装设备的机构、控制系统、安全装置等是否正常运行。
3. 每日对起重机械进行预使用检查，确认无故障后方可使用。
四、人员安排1. 指定专业操作人员进行吊装作业，要求持有相关的操作证书并具备经验。
2. 分配人员负责监督周围环境，确保无人员靠近作业区域。
3. 对参与吊装作业的人员进行安全技术培训，熟悉各项安全措施。
五、安全控制1. 制定详细的吊装方案，包括起吊物件的位置、角度、高度等信息。
2. 在吊装作业前，进行安全会议，明确工作责任，排除潜在危险。
3. 严格遵守操作规程，禁止超载、歪吊、高速下降等不安全行为。
六、应急预案1. 制定吊装事故应急预案，明确各项应急措施和责任分工。
2. 配备必要的急救设备，进行实操训练，提高事故应急处置的能力。
3. 定期进行事故案例分析和演练，总结经验，不断优化应急预案。
附件：吊装作业安全检查表、吊装作业方案模板、各类吊装设备操作手册法律名词及注释：1. 《安全生产法》：中华人民共和国安全生产领域的最高法律。
2. 《吊装作业安全管理规定》：中国政府发布的用于指导吊装作业安全管理的法规。
模板二：吊装作业安全措施（简洁版）一、作业准备- 指定专职负责人。
- 确定吊装作业时间。
- 检查起吊物件的重量、尺寸和绑扎点。
二、场地准备- 确保场地平整且承重能力足够。
- 清除场地内的障碍物。
- 设置安全警示标志。
三、设备检查- 检查起重机械、吊装绳索等设备的安全性能。
吊装安全措施
吊装安全措施
一、吊装安全措施
1.吊装机械及索具的要求
1）对钢丝绳，应满足最大起重量要求的直径，如有磨损或腐蚀大于钢
丝绳直径的10％时不准使用。
2）吊钩和卡环如有永久变形或裂纹时，不能使用。
3)起重机工作时，应和高压线保持一定距离，对1kw以下的电线为2m。
4)起吊钩件时，升降吊钩要平稳，避免紧急制动和冲击。
停止工作时，启动装置要关闭上锁。
5)起吊构件绑扎要牢固。
2.对操作人员要求
1)高空作业人员要进行体格检查，患有心脏病及高血硬度者不得登高作业。
2)参加吊装人员，变形熟悉吊装信号，并服从统一指挥。
3）进入吊装现场人员，一律佩带安全帽，高空作业人员必须备安全带。
二、吊装现场的安全措施
1.吊装作业区应设有警戒区，严防非作业人员入内。
2.高空作业可设置临时操作台或设置安全栏杆供高空人员使用。
3.遇有六级以上大风和雷雨时，一般不进行高空作业。
雷雨季节，
起重设备在15m以上高度时，必须装置避雷设施。
4.由于本工程工期紧，劳动强度大，施工期间应合理安排好有关人员的工作休息，避免疲劳施工，消除事故隐患。
5.认真执行与现场事故的单位签订安全协议和合同的制度。
GIS钢结构吊装方案
目录一、工程概况及工程量 (3)1.1工程概况 (3)1.2编制依据 (3)二、施工准备及条件 (4)2.1施工条件准备 (4)2.2力能配备 (4)2.3施工现场布置 (4)2.4施工技术准备 (5)2.5设备清点及检查 (5)三、施工部署 (5)3.1组织机构 (5)3.2管理人员配置 (6)3.3施工人员配置 (6)3.4机械设备配置 (7)四、施工计划 (7)五、施工方案 (7)5.1施工工序 (7)5.2施工方法 (7)六、施工质量管理 (15)6.1质量管理 (15)6.2质量标准及检验要求 (16)七、职业健康安全与环境管理 (16)7.1作业的安全危害因素辩识和控制 (16)7.2 施工安全管理措施 (21)7.3文明施工管理措施 (24)八、施工安全应急预案 (26)8.1目的 (26)8.2应急小组 (26)8.3应急措施 (27)补充方案：彩板安装施工方案 (28)一、工程概况 (28)二、墙面板安装方法 (28)三、施工过程的质量管理 (29)四、安全管理措施 (30)1、进场人员安全保障措施 (30)2、现场施工安全措施 (30)3、施工用电安全措施 (30)一、工程概况及工程量1.1工程概况1.1.1整体工程概况印度尼西亚巴厘岛一期3×142MW燃煤电厂工程，位于巴厘岛CelukanBawan村，本期工程建设规模为3台142MW机组。
150KV GIS配电装置室(后称GIS)东西方向长12m，南北方向长54.2m，顶高9.85m。
1.1.2主要工程量备注：工程量以实际发生工程量为准。
1.2编制依据1.2.1业主提供的相关钢结构设计及安装图纸；1.2.2《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-2011）1.2.3《电力建设安全工作规程》(火力发电厂部分DL5009.1-2002)1.2.4《钢结构工程施工质量验收规范》（GB50205-2001）1.2.5《电力建设施工质量验收及评价规程》（第7部分：焊接DL/T 5210.7-2010）1.2.6《工程建设标准强制性条文》（电力工程部分）1.2.7《火力发电厂焊接技术规程》DL/T869-20121.2.8《焊接工艺评定规程》DL/T868-2004二、施工准备及条件2.1施工条件准备2.1.1施工现场应达到五通一平，即施工用水、用电、施工道路、通讯及排水全部畅通；施工场地平整，满足施工要求。
吊装作业的安全技术措施
吊装作业的安全技术措施
(一)吊装作业应依据详细的吊装方案制定平安技术措施,形成专项的平安技术措施方案,并严格执行。
(二)吊装作业的平安技术保证措施主要包括:
1.在主要施工部位、作业点、危急区、都必需挂有平安警示牌。
夜间施工配备足够的照明,电力线路必需由专业电工架设及管理,并按规定设红灯警示,并装设自备电源的应急照明。
2.季节施工时,特殊是冬雨期施工要针对各个季节的特点仔细落实季节施工平安防护措施。
吊装施工时要设专人定点收听天气预报,当风速达到15m/s(6级以上)时,吊装作业必需停止,并做好台风雷雨天气前后的防范检查工作。
3.新进场的机械设备在投人使用前,必需根据机械设备技术试验规程和有关规定进行检查、鉴定和试运转,阅历收合格后方可入场投入使用。
大型起重机的行驶道路必需坚实牢靠,其施工场地必需进行平整、加固,地基承载力满意要求。
吊装作业地面应坚实平整,支脚必需支垫牢靠,回转半径内不得有障碍物。
4.吊装作业应划定危急区域,挂设明显平安标志,并将吊装作业区封闭,设专人加强平安警戒,防止其他人员进人吊装危急区。
5.施工现场必需选派具有丰富吊装阅历的信号指挥人员、司索人员、起重工,并娴熟把握作业的平安要求。
作业人
员必需持证上岗,吊装挂钩人员必需做到相对固定。
6.两台或多台起重机吊运同一重物时,钢丝绳应保持垂直,各台起重机升降应同步,各台起重机不得超过各自的额定起重力量。
7.在输电线路下作业时,起重臂、吊具、辅具、钢丝绳等与输电线的距离应按规定执行。
8.吊装的构件、交叉作业、施工现场环境应符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编订：__________________
单位：__________________
时间：__________________
GIS设备吊装作业专项措
施(正式)
Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-8745-92 GIS设备吊装作业专项措施(正式)
使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行
具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常
工作或活动达到预期的水平。
下载后就可自由编辑。
结合工程实际，依据《国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）》和《国家电网公司基建安全管理规定》，进行风险识别、评估，110千伏GIS设备吊装作业是新乡原阳110千伏桥北变电站工程电气安装阶段重大风险作业项目，根据重大施工安全风险作业项目、施工作业存在的风险、风险预控措施、风险作业项目安全防护要求、重大风险作业项目施工现场监督安排等要求特编制本专项措施。
一、编制依据：
《电气装置安装工程质量检验及评定规程》
关于印发《国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）》的通知国家电网基建〔2011〕1758号
《起重吊运指挥信号》 GB5082-85
二、施工准备
（1）现场布置：吊装施工区域、材料设备摆放区、吊车、安全工器具摆放区等。
（2）技术准备：施工图纸和作业指导书；吊车检测报告。
（3）人员组织：施工负责人、技术负责人、安全和质量负责人，吊车指挥人员、司索人员和登高人员。
（4）主要材料及工器具：吊车、校正平台、道木等。
（5）施工前安全教育：项目总工对施工人员进行安全教育，技术交底，现场加强检查并设专人监护，高空作业人员作业前，必须系好安全带(绳)，穿软底鞋，确保移动过程中不能失去安全带保护。
三、吊装工作：
（1）必须办理安全施工作业票，并应有施工技术负责人在场指导。
司索和指挥人员必须持证上岗。
必须设专人指挥，其他作业人员不得随意指挥吊车司机。
（2）吊车站位应选择坚实的起吊场地。
起吊物应
绑牢，并有防止倾倒措施。
吊钩悬挂点应与吊物的重心在同一垂直线上，吊钩钢丝绳应保持垂直，严禁偏拉斜吊。
落钩时，应防止吊物局部着地引起吊绳偏斜，吊物未固定好，严禁松钩。
（3）起吊物应绑牢，并有防止倾倒措施。
吊钩悬挂点应与吊物的重心在同一垂直线上，吊钩钢丝绳应保持垂直，严禁偏拉斜吊。
落钩时，应防止吊物局部着地引起吊绳偏斜，吊物未固定好，严禁松钩。
（4）吊索（千斤绳）的夹角一般不大于90°，最大不得超过120°,起重机吊臂的最大仰角不得超过制造厂铭牌规定。
（5）起吊大件或不规则组件时，应在吊件上拴以牢固的溜绳。
（6）起重工作区域内无关人员不得停留或通过。
在伸臂及吊物的下方，严禁任何人员通过或逗留。
（7）起重机吊运重物时应走吊运通道，严禁从有人停留场所上空越过；对起吊的重物进行加工、清扫等工作时，应采取可靠的支承措施，并通知起重机操
作人员。
（8）吊起的重物不得在空中长时间停留。
在空中短时间停留时，操作人员和指挥人员均不得离开工作岗位。
起吊前应检查起重设备及其安全装置；重物吊离地面约10cm时应暂停起吊并进行全面检查，确认良好后方可正式起吊。
（9）起重机在工作中如遇机械发生故障或有不正常现象时，放下重物、停止运转后进行排除，严禁在运转中进行调整或检修。
如起重机发生故障无法放下重物时，必须采取适当的保险措施，除排险人员外，严禁任何人进入危险区。
（10）不明重量、埋在地下或冻结在地面上的物件，不得起吊。
（11）严禁以运行的设备、管道以及脚手架、平台等作为起吊重物的承力点。
（12）两台及以上起重机抬吊情况下，绑扎时应根据各台起重机的允许起重量按比例分配负荷。
（13）在抬吊过程中，各台起重机的吊钩钢丝绳
应保持垂直，升降行走应保持同步。
各台起重机所承受的载荷，不得超过各自的允许起重量。
（14）如达不到上述要求时，应降低额定起重能力至80％，也可由总工程师根据实际情况，降低额定起重能力使用。
但吊运时，总工程师应在场。
（15）遇有大雾、雷雨、六级及以上大风等恶劣气候，或夜间照明不足，使指挥人员看不清工作地点、操作人员看不清指挥信号时，不得进行起重作业。
（16）安装GIS时，施工场地必须清洁，并在其施工范围内搭设临时围栏，并与其他施工场地隔开。
设置安全通道、警示标志。
（17）技术人员应根据GIS的单体重量配备吊车、吊绳，并计算出吊绳的长度及夹角、起吊时吊臂的角度及吊臂伸展长度，同时还要考虑吊车的转杆半径和起吊高度。
（18）现场技术负责人对所有参加施工作业人员进行安全技术交底，指明作业过程中的危险点和危险源，接受交底人员必须在交底记录上签字。
四、GIS安装注意事项
（1）GIS就位前，作业人员应将作业现场所有孔洞用铁板或强度满足要求的木板盖严，避免人员摔伤。
（2）GIS吊离地面100mm时，应停止起吊，检查吊车、钢丝绳扣是否平稳牢靠，确认无误后方可继续起吊。
起吊后任何人不得在GIS吊移范围内停留或走动。
（3）通道口在楼上时，作业人员应在楼上平台铺设钢板，使GIS对楼板的压力得到均匀分散。
（4）作业人员在楼上迎接GIS时，应时刻注意周围环境，特别是在外沿作业人员更要注意防止高处坠落，必要时应系安全带。
（5）用天吊就位GIS时，作业人员除应遵守上述吊车作业要求外，操作人员应在所吊GIS的后方或侧面操作。
（6）GIS主体设备就位应放置在滚杠上，利用链条葫芦或人工绞磨等牵引设备作为牵引动力源，严禁用撬杠直接撬动设备。
GIS后方严禁站人，防止滚杠
弹出伤人。
（7）牵引前作业人员应检查所有绳扣、滑轮及牵引设备，确认无误后，方可牵引。
工作结束或操作人员离开牵引机时必须断开电源。
（8）操作绞磨人员应精神集中，要根据指挥人员的信号或手势进行开动或停止，停止时速度要快。
牵引时应平稳匀速，并有制动措施。
五、人员到场要求
临近带电区域吊装工作属固有二级风险作业。
开展作业前应报监理项目部、业主项目部。
施工项目部分管领导组织现场检查，相关职能部门派专人监督，施工项目经理、专职安全员到位；监理单位分管领导组织现场检查。
