导线连接及绝缘恢复
实训项目五 导线的连接和绝缘恢复

实训项目五导线的连接和绝缘恢复一、实训目的l、掌握使用电工常用工具剥削导线的方法2、掌握单股铜芯导线的直接连接的方法3、掌握单股铜芯导线的“T”字形分支连接的方法4、掌握单股铜芯导线弯制羊眼圈的方法5、掌握7股铜芯导线的直接连接的方法二、设备与器材1、电工常用工具一套2、2.5mm2铝塑导线若干3、25mm2铝塑导线若干三、导线线头绝缘层的剖削电工必须学会用电工刀或钢丝钳来剖削导线绝缘层。
1、塑料硬线绝缘层的剖削1)用剥线钳剖削芯线截面为4mm2及以下的塑料硬线,一般用剥线钳进行剖削,剖削方法如下:用左手捏住导线,根据线头所需长度用剥线钳相应钳口切割绝缘层。
2)用电工刀剖削芯线截面大于4mm2的塑料硬线,可用电工刀来剖削绝缘层,方法如图5-1所示。
图5-1 用电工刀剖削塑料硬导线绝缘层a)电工刀以45o角倾斜切入 b)电工刀以25o角倾斜切入c)翻下绝缘层①根据所需的长度用电工刀以45o角倾斜切入塑料绝缘层,如图5-la所示。
②接着刀面与芯线保持25o角左右,用力向线端推削,不可切入芯线,削去上面一层塑料绝缘,如图5-1b所示。
③将下面塑料绝缘层向后扳翻,如图5-lc所示,最后用电工刀齐根切去。
2、塑料软线绝缘层的剖削塑料软线绝缘层只能用剥线钳或钢丝钳剥削,不可用电工刀剖削,用钢丝钳剖削绝缘层的方法如下(如图5-2所示):图5-2 钢丝钳剖削塑料软线绝缘层a)钳头刀口轻切绝缘层 b)把端部绝缘层剥离芯线1) 用左手拇、食两指先捏住线头,按连接所需长度,用钳头刀口轻切绝缘层,如图5-2a 所示。
刀口轻切时不可用力过大,只要切破绝缘层即可。
因软线每股芯线较细,极易被切断。
2) 接着应迅速移动握位,从柄部移至头部,在移动过程中不可松动已切破绝缘层的钳头。
同时,左手食指应绕上一圈导线,然后握拳捏导线,再两手反向同时用力,右手抽左手勒,即可把端部绝缘层剥离芯线,如图5-2b所示。
剥离绝缘层时右手用力要大于左手。
导线绝缘层的恢复

导线绝缘层的恢复导线连接后,必须进行导线绝缘层的恢复工作。
导线绝缘恢复的基本要求是:绝缘带包缠均匀、紧密,不露铜芯。
(1)导线直接点的绝缘层恢复。
导线直接点绝缘层恢复的操作步骤如下。

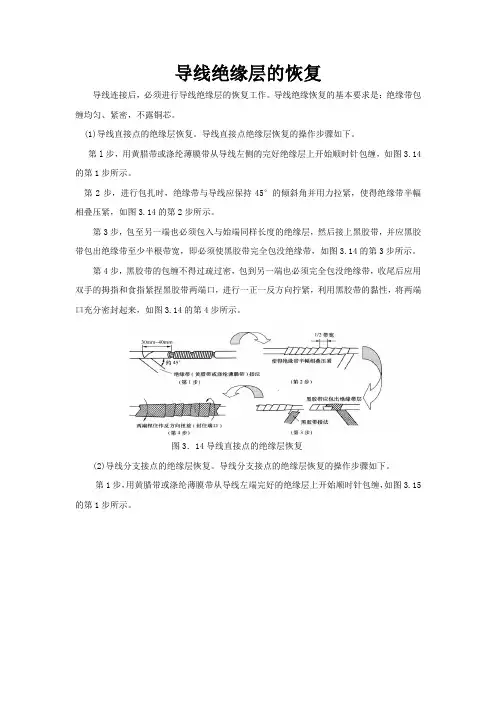

第l步,用黄腊带或涤纶薄膜带从导线左侧的完好绝缘层上开始顺时针包缠,如图3.14的第1步所示。
第2步,进行包扎时,绝缘带与导线应保持45°的倾斜角并用力拉紧,使得绝缘带半幅相叠压紧,如图3.14的第2步所示。
第3步,包至另一端也必须包入与始端同样长度的绝缘层,然后接上黑胶带,并应黑胶带包出绝缘带至少半根带宽,即必须使黑胶带完全包没绝缘带,如图3.14的第3步所示。
第4步,黑胶带的包缠不得过疏过密,包到另一端也必须完全包没绝缘带,收尾后应用双手的拇指和食指紧捏黑胶带两端口,进行一正一反方向拧紧,利用黑胶带的黏性,将两端口充分密封起来,如图3.14的第4步所示。
图3.14导线直接点的绝缘层恢复(2)导线分支接点的绝缘层恢复。
导线分支接点的绝缘层恢复的操作步骤如下。
第1步,用黄腊带或涤纶薄膜带从导线左端完好的绝缘层上开始顺时针包缠,如图3.15的第1步所示。
图3.15导线分支接点的绝缘层恢复第2步,包至碰到分支线时,应用左手拇指顶住左侧直角处包上的带面,使它紧贴转角处芯线,并应使处于线顶部的带面尽量向右侧斜压,如图3.15的第2步所示。
第3步,绕至右侧转角处时,用左手食指顶住右侧直角处带面,并使带面在干线顶部向左侧斜压,与被压在下边的带面呈“×”状交叉。
然后把带再回绕到右侧转角处,如图3.15的第3步所示。
第4步,黄腊带或涤纶薄膜带沿紧贴住支线连接处根端,开始在支线上缠包,包至完好绝缘层上约两根带宽时,原带折回再包至支线连接处根端,并把带向干线左侧斜压,如图3.15的第4步所示。
第5步,当带围过干线顶部后,紧贴干线右侧的支线连接处开始在干线右侧芯线上进行包缠,如图3.15的第5步所示。
第6步,包至干线另一端的完好绝缘层上后,接上黑胶带后,再按第2---5步方法继续包缠黑胶带,如图3.15的第6步所示。
电缆头制作导线连接和线路绝缘测试

电缆头制作导线连接和线路绝缘测试一、电缆头制作电缆头是将电缆连接到设备或终端的重要组成部分,制作质量将直接影响电缆的连接可靠性。
电缆头的制作包括以下步骤:1.清洁电缆:在制作电缆头之前,首先需要对电缆进行清洁处理。
对于新的电缆,主要是去除电缆外层的绝缘材料残留物和油污等。
对于已使用的电缆,则需要检查电缆外皮是否破裂或老化,并进行修复或更换。
2.剥离电缆外皮:根据电缆头的规格要求,在电缆的末端用特殊工具将外皮剥离,露出内部的绝缘层和导体。
3.绝缘加压和屏蔽处理:根据电缆头的要求,将绝缘层和屏蔽层处理得平整且清洁。
通常会使用绝缘胶和屏蔽带进行加压和屏蔽处理,以提高电缆头的绝缘性能和屏蔽效果。
4.连接导体:将电缆头的金属接头连接到电缆的导体上。
这一步需要确保导体和接头之间的连接牢固可靠。
常用的连接方式有压接、焊接和螺纹连接。
需要注意的是,不同类型的电缆头有不同的连接方式和要求。
5.封装电缆头:将连接好的电缆头进行封装。
这一步旨在保护电缆头的绝缘和屏蔽效果,以及增加其安全性和耐久性。
一般会使用绝缘胶和绝缘套进行封装。
二、导线连接导线连接是将两根或多根导线连接在一起,形成电气连通的手段。
导线连接的质量对于电路的正常运行至关重要。
导线连接的方法包括压接、焊接和螺纹连接等。
1.压接连接:将两根导线放入压接连接器内,并用工具进行压紧,使导线与连接器之间形成坚固的电气连接。
压接连接是一种简单、快速且可靠的导线连接方式,适用于直径较小的导线。
2.焊接连接:通过熔化导线表面的金属,使导线连接在一起。
焊接连接具有较高的导电性和机械强度,适用于较大直径的导线和高要求的场合。
3.螺纹连接:使用螺纹连接器将两根导线连接在一起。
这种连接方式适用于需要频繁拆卸和安装的场合,以及一些特殊要求的连接。
在导线连接过程中,除了选择合适的连接方式外,还需要注意导线的正确剥皮和连接器的正确安装。
同时,还要进行导线接触电阻的测量,确保连接质量。
绝缘导线连接

把线芯的2/3松开并扳直,把靠 近绝缘层线芯的1/3绞紧,再把 松开的芯线扳成伞骨状
把两个伞骨形线芯一根隔一根地 交叉插在一起
摆平互相交叉插入的线芯并夹紧
把左边线头任意二根相邻的线 芯扳直,并按箭头方向(顺时 针方向)缠绕
缠绕两圈后,把余下的线头 向右折弯90度紧靠并平行导 线
具体操作方法:根据所需的线端长度,用刀口以450倾斜角切入塑料绝缘层,不可
切入芯线;接着刀面与芯线保持150角左右,用力向外削出一条缺口;然后将绝缘层剥离 芯线,向后扳翻,用电工刀取齐切去。(如图)
电工刀削导线层

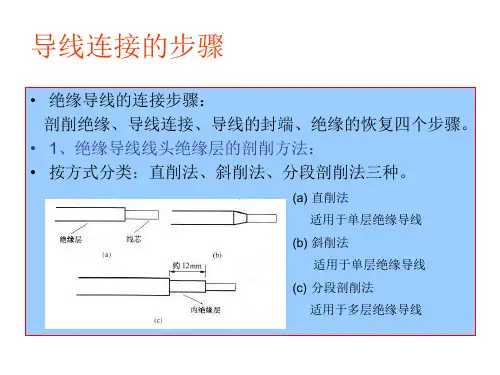

(2)塑料软线绝缘层的剖削。 工具:剥线钳或钢丝钳 方法:要用剥线钳或钢丝钳剥离,不可用电工刀剥离,因其容易切断线芯。
①除去线头表面、压接管内的污物和氧化物;②将2根线头相对
插入,并穿出压接管(伸出26 ~30mm);③用压接钳进行压接。 ①除去线头表面、压接管内的污物和氧化物;②分别在线头、 接线孔2个接触面涂上中性凡士林;③将线头插入接线孔,用压
压接法
接钳进行压接。
4、导线绝缘的恢复
要求: 绝缘导线的绝缘层,因连接需要剥离 后,或遭遇意外损伤后,均需恢复绝 缘层;切经恢复的绝缘性能不能低于 原有的标准。
导线材质 选用方法
封
端
工
艺
锡焊法
铜 压接法
铝
①除去线头表面、接线端子孔内的污物和氧化物;②分别在焊 接面上图上无酸焊剂,线头搪上锡;③将适量焊锡放如接线端 子孔内,并用喷灯对其加热至熔化;④将搪锡线头插入端子孔 内,至熔化的焊锡灌满线头与接线端子孔内壁所有间隙;⑤停 止加热,使焊锡冷却,线头与接线端子牢固连接。
(3)单股导线的T形连接法
6.2项目六 室内照明的安装与维修 任务二 导线连接及绝缘恢复

项目六 室内照明的安装与维修任务二 导线连接及绝缘恢复一、任务目的1.掌握常用导线的连接方法。
2.掌握绝缘的剥削及恢复方法。
二、任务器材尖嘴钳、螺钉旋具、钢丝钳、断线钳、剥线钳、电工刀、单股铜芯线、7芯铝绞线、黑胶布、单芯和多股导线若干等。
三、任务内容1.铜芯(铝芯)导线的连接 当导线不够长或要分接支路时,就要进行导线与导线的连接。
常用导线的线芯有单股、7股和11股等多种,连接方法随芯线的股数不同而异。

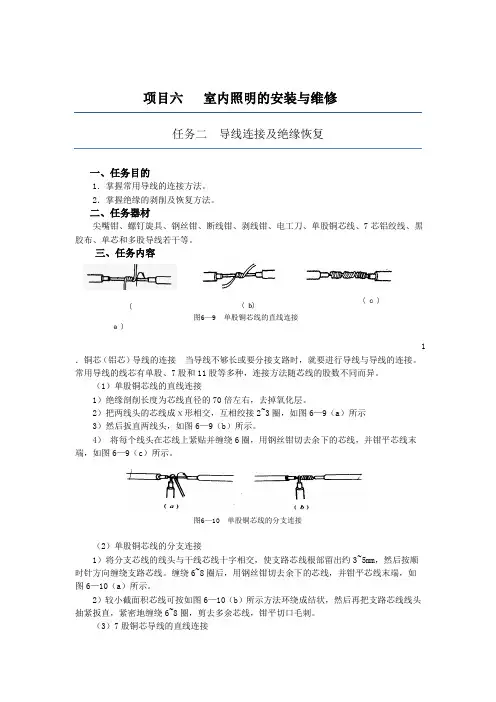

(1)单股铜芯线的直线连接1)绝缘剖削长度为芯线直径的70倍左右,去掉氧化层。
2)把两线头的芯线成ⅹ形相交,互相绞接2~3圈,如图6—9(a )所示 3)然后扳直两线头,如图6—9(b )所示。
4) 将每个线头在芯线上紧贴并缠绕6圈,用钢丝钳切去余下的芯线,并钳平芯线末端,如图6—9(c )所示。
(2)单股铜芯线的分支连接1)将分支芯线的线头与干线芯线十字相交,使支路芯线根部留出约3~5mm ,然后按顺时针方向缠绕支路芯线。
缠绕6~8圈后,用钢丝钳切去余下的芯线,并钳平芯线末端,如图6—10(a )所示。
2)较小截面积芯线可按如图6—10(b )所示方法环绕成结状,然后再把支路芯线线头抽紧扳直,紧密地缠绕6~8圈,剪去多余芯线,钳平切口毛刺。
(3)7股铜芯导线的直线连接图6—9 单股铜芯线的直线连接( a )( b)( c )图6—10 单股铜芯线的分支连接1)绝缘剖削长度应为导线直径的21倍左右。
2)先把剖去绝缘层的芯线散开并拉直,把靠近根部的1/3线段的芯线绞紧,然后把余下的2/3芯线头,按图6—11(a )所示方法分散成伞形,并把每根芯线拉直。
3)把两个伞形芯线线头隔根对叉,并拉平两端芯线,如图6—11(b )所示。
4)把一端7股芯线按2、2、3根分成三组,接着把第一组2根芯线扳起,垂直于芯线,并按顺序时针方向缠绕,如图6—11(c )所示。
5)缠绕2圈后,余下的芯线向右扳直,再把下边第二组的2根芯线向上扳直,也按顺序时针方向紧紧压着2根扳直的芯线,如图6—11(d )所示。
项目一任务二常用电工工具的使用及导线的剖削、连接、绝缘恢复

任务2 常用电工工具的使用及导线的剖削、连接、绝缘恢复2、掌握导线剖削、连接、绝缘恢复等加工方法在很多场合比如照明线路的安装过程中经常需要剖削导线、制作连接圈、连接导线等操作,本次任务学习利用常用电工工具完成导线加工处理。
表1-13是为完成本次任务需要准备的器材。
表1-13训练准备内容1、常用电工工具在线路安装维修过程中我们经常需要使用钢丝钳、尖嘴钳、断线钳、剥线钳、电工刀等工具,这些工具的使用方法及注意事项见表1-14所示。
表1-14常用电工工具的使用说明钢丝钳刀口剪断导线 钳口弯绞导线齿口紧固螺母 铡口铡切钢丝注意事项:4)钳头不可代替锤子作为敲打工具。
尖 嘴 钳使用说明:物体不可过大,用力勿过猛。
断 线 钳使用说明:电线、金属丝及导线电缆。
剥 线 钳使用说明:电工刀使用说明:导线在连接时需要剥削绝缘层,根据不同类型导线选择合适的工具进行加工处理,具体方法见表1-15。
表1-15导线绝缘层的剥削塑料硬线剥削芯线截面积大于4 mm2的塑料导线,可用电工刀来剖削绝缘层。
①电工刀以45º角切入塑料层②电工刀与线芯保持25º角左右,用力向线端推削,注意不要割伤芯线③削去上面一层塑料绝缘层④将下面塑料绝缘层向后扳翻,最后用电工刀齐根切去芯线截面积≤4mm2及其以下的塑料硬线,一般可用钢丝钳进行剖削。
①用钢丝钳切入绝缘层,不能伤及线芯②右手握住钳头,向外拉剥去绝缘层料线①根据电线粗细选择合适的钳口②右手压下钳把,剥掉绝缘层塑料护套线剥①根据长度横向划一深痕,但不能损②找准芯线中间缝隙,划破保护套层伤芯线绝缘层③向后扳翻护套,用刀齐根切去④在距离护套层10mm处,用电工刀以剖削塑料硬线绝缘层方法去除芯线绝缘层。
花线剥削①电工刀切割棉纱织物保护层一圈后拉去②在距离棉纱纺织物保护层末端10mm处用钢丝钳剥削橡在导线剥削时切勿伤及芯线或出现断股的现象3、制作连接圈在导线与电器元件连接的时候,往往需要制作连接圈,以加大连接的牢固度。
【电工技能教案8】任务四 导线连接与绝缘恢复(2)

绞接法用于截面较小的导线,缠绕法用于截面较大的导线。
2、单股铜芯线的T形连接
单股芯线T形连接时可用绞接法和缠绕法。
3、铝芯导线的连接
1、螺钉压接法
2、压接管压接法
3、沟线夹螺钉压接法
四、接头与接线柱的连接
1、线头与针孔接线桩的连接
2、线头与平压式接线桩的连接
3、线头与瓦形接线桩的连接
100
4
备注
不准超时
合计:
教师签字:
【作业】
导线连接与绝缘恢复的步骤及注意事项
五、导线绝缘层的恢复
在线头连接完工后,导线连接前所破坏的绝缘层必须恢复,且恢复后的绝缘强度一般不应低于剖削前的绝缘强度,方能保证用电安全。电力线上恢复线头绝缘层常用黄蜡带、涤纶薄膜带和黑胶带(黑胶布)三种材料。
【评分标准】
序号
主要内容
考核要求
评分标准
配分
得分
1
导线连接
正确剖削导线,连接方法正确,导线缠绕紧密,切口平整,线芯不得损伤
教学方法
【组织教学】
1、清点学生人数。稳定课堂秩序。填写教学日志。
2、检查学生上课准备情况。
【复习提问】
1、塑料线管的处理
2、塑料线管安装的流程
【任务要求】
能熟练的完成导线的剖削、连接、绝缘恢复的操作。
任务四导线连接与绝缘恢复(2)
【工具耗材准备】
铜芯绝缘导线(自定)、钢丝钳、电工刀、黄蜡带、黑胶布、电烙铁及浇焊工具、电工工具一套、绝缘鞋、工作服。
(1)剖削绝缘导线的方法不正确,扣10分
(2)缠绕方法不正确扣10分
(3)密排并饶不紧有空隙,每处扣10分
(4)导线缠绕不整齐扣10分
导线连接与绝缘恢复教案

导线连接与绝缘恢复教案一、教学目标:1.了解导线连接和绝缘恢复的基本概念;2.掌握导线连接和绝缘恢复的方法和技巧;3.培养学生的动手实践能力和安全意识。
二、教学重点:1.导线连接的方法和技巧;2.绝缘恢复的方法和技巧。
三、教学难点:导线连接和绝缘恢复的实际操作技巧。
四、教学过程:1.导线连接的方法和技巧:(1)讲解导线连接的基本概念和要求;(2)介绍导线连接的常用方法:扎线、焊接和压接;(3)示范扎线的操作步骤和注意事项;(4)让学生进行扎线操作练习;(5)示范焊接的操作步骤和注意事项;(6)让学生进行焊接操作练习;(7)示范压接的操作步骤和注意事项;(8)让学生进行压接操作练习。
2.绝缘恢复的方法和技巧:(1)讲解绝缘恢复的基本概念和要求;(2)介绍绝缘恢复的常用方法:绝缘胶带、绝缘套管和热缩套管;(3)示范使用绝缘胶带进行绝缘恢复的操作步骤和注意事项;(4)让学生进行使用绝缘胶带进行绝缘恢复的操作练习;(5)示范使用绝缘套管进行绝缘恢复的操作步骤和注意事项;(6)让学生进行使用绝缘套管进行绝缘恢复的操作练习;(7)示范使用热缩套管进行绝缘恢复的操作步骤和注意事项;(8)让学生进行使用热缩套管进行绝缘恢复的操作练习。
五、教学评价:1.观察学生的操作动作是否规范;2.观察学生的操作是否熟练;3.与学生进行讨论和交流,了解他们对导线连接和绝缘恢复的理解。
六、教学资源:1.导线、焊接设备、压接工具;2.绝缘胶带、绝缘套管、热缩套管。
七、教学延伸:1.在实际工作中,学会根据具体情况选择最合适的导线连接和绝缘恢复方法;2.学会使用测试仪器对导线连接和绝缘恢复后的电路进行测试和检测,确保其安全可靠。
八、教学安全提示:1.在进行导线连接和绝缘恢复操作时,要注意用绝缘手套和安全眼镜保护好自己的手和眼睛;2.如果需要进行焊接操作,要确保操作地点通风良好,以防止有害气体对身体造成危害;3.在使用绝缘胶带、绝缘套管和热缩套管时,要确保它们的质量好,能够起到良好的绝缘效果;4.在进行导线连接和绝缘恢复操作时,要认真仔细,避免疏忽和马虎。
