二次仪表通用技术参数输入输出信号
二次仪表校验台操作规范
HB8700E型热工仪表自动校验台
操作规程
1.开机
1.1接通总电源；
1.2打开精密直流校准器开关，进入输出通道；
1.3按校准器菜单键→系统设置→通讯设置→RS232→确定；
1.4启动计算机，进入“JY920检定仪”检定系统。
2.检定：
2.1把被检表与JY920标准仪相应的输出口连接好；
2.2点击[标准设备管理器]——添加标准表信息（填相应内容）；
2.3点击[被校设备]——添加被检仪表信息和校验报告相应内容；
2.4进入电脑实时控制模式，选择相应的输出类型，给被检表输出信号并记录数据；
2.5打开[被校设备]中的校验报告，提取记录数据到记录表格上，并填写相应内容；
2.6打印，结束。
3.关机
3.1退出“JY920检定仪”检定系统，关闭计算机；
3.2关闭JY920标准仪电源开关；
3.3切断总电源。
配电室二次仪表系统产品手册
作为品质和创新的的开创者;集团非常重视新产品的研制;不遗余力地为每一位尊贵的客户提供最先进的产品..我们推出最新、最先进的现场解决方案;致力于协助客户更好的处理他们与用户之间的关系;提升他们的“接口”能力..我们的服务一、单相智能电流表1.概述XR-SI单相智能电流表采用交流采样技术;能测量电网中的电流;可通过面板按键设置倍率;性价比极高..具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点;并且能够完成与业界不同PLC;工控计算机的组网通信..2.特点◆测量：单相电流◆显示：一排LED数码显示◆扩展：AC5A以上需配互感器◆用途：适用于电力电网;自动化控制系统..主要测量电网中的电流参量◆选配：一路RS485通讯功能、二路开关量输出2DO、四路开关量输入4DI、四路模拟量输出4AO、二路脉冲输出2P-O3.尺寸图及接线图注：如果选配不同;则尺寸不同;以上为选型中的一种..其余选型产品的尺寸均比以上的小..二、单相智能电压表1.概述XR-SU单相智能电压表采用交流采样技术;能测量电网中的电压;可通过面板按键设置编程及倍率;性价比极高..具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点;并且能够完成与业界不同PLC;工控计算机的组网通信..2.特点◆测量：单相电压◆显示：一排LED数码管显示◆扩展：AC500V以上需配互感器◆用途：适用于电力电网;自动化控制系统.主要测量电网中的电压参量..◆选配：一路RS485通讯功能、二路开关量输出2DO、四路开关量输入4DI、四路模拟量输出4AO、二路脉冲输出2P-O3. 尺寸图及接线图注：如果选配不同;则尺寸不同;以上为选型中的一种..其余选型产品的尺寸均比以上的小..三、单相智能频率表1.概述XR-F单相智能频率表采用交流采样技术;能测量电网中的频率;可通过面板按键设置编程及倍率;性价比极高..具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点;并且能够完成与业界不同PLC;工控计算机的组网通信..2.特点◆测量：频率◆显示：一排LED数码管显示◆扩展：AC500V以上需配互感器◆可配：一路RS485通讯接口、二路开关量输出2DO、四路开关量输入4DI、四路模拟量输出4AO◆用途：适用于电力电网;自动化控制系统;主要测量电网中的频率参量..3.尺寸图及接线图注：如果选配不同;则尺寸不同;以上为选型中的一种..其余选型产品的尺寸均比以上的小..四、单相智能功率表1.概述XR-SP单相智能功率表采用交流采样技术;能测量电网中的单相有功功率或者单相无功功率;可通过面板按键设置编程及倍率..性价比极高..具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点;并且能够完成业界不同PLC;工控计算机的组网通信..2.特点◆测量：单相有功功率或者单相无功功率◆显示：一排LED数码管显示◆扩展：AC5A以上需配电流互感器;AC500V以上需配电压互感器◆用途：适用于电力电网;自动化控制系统;主要测量电网中的单相有功功率或单相无功功率参量..◆可配：一路RS485通讯功能、二路开关量输出2DO、四路开关量输入4DI、四路模拟量输出4AO、二路脉冲输出2P-O3. 尺寸图及接线图注：如果选配不同;则尺寸不同;以上为选型中的一种..其余选型产品的尺寸均比以上的小..五、单相智能功率因数表1.概述XR-SF单相智能功率因素表采用交流采样技术;能测量电网中的单相功率数或三相功因数;可通过面板按键设置辩率;..具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点;并且能够完成与业界不同PLC;工控计算机的组网通信..2.特点◆测量：单相功率因数◆显示：一排LED数码管显示◆扩展：AC5A以上需配电流互感器;AC500V以上需配电压互感器◆用途：适用于电力电网;自动化控制系统;主要测量电网中的单相功率因数或者三相功率因数参量..◆可配：一路RS485通讯功能、二路开关量输出2DO、四路开关量输入4DI、四路模拟量输出4AO、二路脉冲输出2P-O3. 尺寸图及接线图注：如果选配不同;则尺寸不同;以上为选型中的一种..其余选型产品的尺寸均比以上的小..六、单相智能表1.概述XR-SS单相智能表采用现代数字信号处理芯片和高精度的电能计量芯片;能够精确稳定地测量单相电网中：单相有功电能、单相无功电能还可以测量单相电压、电流、有功功率、无功功率、功率因数、频率、具有极高的性价比;可以直接取代常规测量指示仪表、电能计量仪表以及相关的辅助单元..作为一种先进的智能化、数字化的电网前端采集单元;已广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电自动化、小区电力监控、工业自动化、智能楼宇、智能型配电盘、开关柜中;具有安装方便、接线简洁、维护方便、工程量小、现场可编程设置输入参数、能够完成与业界不同PLC、变频器、工业控制计算机等之间的组网通信..2.特点◆测量：单相有功电能、无功电能、电压、电流、有功功率、无功功率、功率因数、频率◆显示：单排LCD液晶屏显示◆通讯：RS485;MODBUD-RTU协议◆用途：适用于进线、母线以及重要的配出回路;低压回路等各种接线方式3.尺寸图及接线图七、三相智能电流表1.概述XR-TI三相智能电流表采用交流采样技术真有效值测量;能同时测量显示电网中的三相电流;可通过面板按键设置编程及倍率;性价比极高..具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点;并且能够完成与业界不同PLC;工控计算机的组网通信..2.特点◆测量：三相电流◆显示：三排LED同时显示A、B、C三相电流◆选配：一路RS485通讯功能、二路开关量输出2DI、二路开关量输入2DO、三路模拟量输出3AO◆用途：适用于电力电网;自动化控制系统;低压三相电流测量回路;适用于MKH、GGD等柜型3.尺寸图及接线图注：如果选配不同;则尺寸不同;以上为选型中的一种..八、三相智能电压表1.概述XR-TU三相智能电压表采用交流采样技术真有效值测量;能同时测量显示电网中的三相电流;可通过面板按键设置编程及倍率;性价比极高..具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点;并且能够完成与业界不同PLC;工控计算机的组网通信..2.特点◆测量：三相电压◆显示：三排LED同时显示A、B、C三相电压◆选配：一路RS485通讯功能、二路开关量输出2DI、二路开关量输入2DO、三路模拟量输出3AO◆用途：适用于电力电网;自动化控制系统;低压三相电流测量回路;适用于MKH、GGD等柜型3.尺寸图及接线图注：如果选配不同;则尺寸不同;以上为选型中的一种..九、三相智能功率表1.概述XR-TP三相智能功率表采用交流采样技术;能测量电网中的三相有功功率或者三相无功功率;可通过面板按键设置编程及倍率;性价比极高..具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点;并且能够完成与业界不同PLC;工控计算机的组网通信..2.特点◆测量：三相有功功率或者三相无功功率◆显示：一排LED数码管显示◆扩展：AC5A以上需配电流互感器、AC500V以上需配电压互感器◆选配：二路RS485通讯接口、四路开关量输出4DO、四路开关量输入4DI、四路模拟量输出4AO、二路脉冲输出2P-O◆用途：适用于电力电网;自动化控制系统;主要测量电网中的三相有功功率或者三相无功功率参数3.尺寸图及接线图注：如果选配不同;则尺寸不同;以上为选型中的一种..十、三相智能功率因数表1.概述XR-TF三相智能功率因数表采用交流采样技术;能测量电网中的单相功率数或三相功因数;可通过面板按键设置辩率;性价比极高..可通过需要灵活选用扩展功能：二路开关量输入2DI、二路开关量输出2DO、一路模拟量输出.. 具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点;并且能够完成与业界不同PLC;工控计算机的组网通信..2.特点◆测量：单相功率因数或者三相有功功率◆显示：一排LED数码管显示◆扩展：AC5A以上需配电流互感器;AC500V以上需配电压互感器◆选配：二路RS485通讯接口、四路开关量输出4DO、四路开关量输入4DI、四路模拟量输出4AO、二路脉冲输出2P-O◆用途：适用于电力电网;自动化控制系统;主要测量电网中的单相功率因数或者三相功率因数参量..3.尺寸图及接线图注：如果选配不同;则尺寸不同;以上为选型中的一种..十一、三相智能电压电流组合表1.概述XR-TUI三相智能电压电流组合表是一种具有可编程测量、显示、数字通讯功能的多功能电测仪表;能够完成电量测量、数据显示、采集及传输;可广泛应用变电站自动化;配电自动化、智能建筑、企业内部的电能测量、管理、考核 ..测量精度为0.5级、实现LED现场显示和远程RS-485数字接口;通讯采用MODBUS-RTU通讯协议..2.特点◆测量：三相电压、三相电流◆显示：三排LED数码管显示;可视度高◆扩展：可直接从电流、电压互感器接入信号;现场可编程设置输入参数变比◆选配：二路RS485通讯接口、四路开关量输出4DO、四路开关量输入4DI、四路模拟量输出4AO、二路脉冲输出2P-O◆用途：可广泛应用变电站自动化;配电自动化、智能建筑、企业内部的电能测量、管理、考核3.尺寸图及接线图注：如果选配不同;则尺寸不同;以上为选型中的一种..十二、三相智能功率电能组合表1.概述XR-TPC三相智能功率电能组合表采用现代数字信号处理芯片和高精度的电能计量芯片;能够精确稳定地测量三相电网中：三相有功电能、三相无功电能、三相有功功率、三相无功功率;可以直接取代常规测量指示仪表、电能计量仪表以及相关的辅助单元..作为一种先进的智能化、数字化的电网前端采集单元;已广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电自动化、小区电力监控、工业自动化、智能楼宇、智能型配电盘、开关柜中;具有安装方便、接线简洁、维护方便、工程量小、现场可编程设置输入参数、能够完成与业界不同PLC、变频器、工业控制计算机等之间的组网通信..2.特点◆测量：三相有功电能、无功电能、有功功率、无功功率◆显示：单排LCD液晶屏显示◆通讯：RS485;MODBUD-RTU协议◆用途：适用于进线、母线以及重要的配出回路;适用GCS、GCK、MNS、GGD等柜型3.尺寸图及接线图注：如果选配不同;则尺寸不同;以上为选型中的一种..十三、多功能网络仪表1.概述XR-MN多功能网络仪表能够高精度测量三相电网系统中所常用的电量参数;电力质量分析;谐波总量2-31次..可实现本地或远程的开关信号监测和控制功能.. 具有安装方便、接线简单、维◆保护电流：0.1～10.0In◆测量电流：0.05～1.5In◆频率：50Hz±5Hz 额定50Hz时2保护动作值误差◆电流动作值：不超过±5％◆电压动作值：不超过±2.5％◆延时动作值：不超过±40ms◆事件记录分辨率：≤10ms3测量精度◆电流、电压：0.5级额定◆功率：0.5级额定◆频率：不超过±0.02Hz◆积分电度：1.0级额定7.外形结构及安装尺寸1主机安装尺寸◆安装方式：导轨式或螺丝孔固定◆外形尺寸：145㎜×90㎜×73㎜◆螺丝孔固定尺寸：135㎜×70㎜2显示器安装尺寸◆外形尺寸：106㎜×66㎜×49㎜◆开孔尺寸：103㎜×63㎜8.端子接线9.接线举例的各种高低压开关柜、端子箱、箱式变电站、隔离开关、断路器机构箱以及其他的需要控制温湿度的领域..2.技术参数性能参数测量温度范围-50 ~ 100℃湿度范围0 ~ 100%RH分辨率0.1相应速度小于1 秒精度温度：<1℃湿度：<5%通讯RS485 MODBUS RTU 9600 n;8;1功能温湿度测量显示、负载独立控制;数据传输显示可编程的 2 排LED 切换显示电源工作范围AC220V 功耗≦1VA环境工作环境-20~65℃储存环境-40~85℃安全耐压输入和电源>2kV; 输入和输出 >2kV;电源和输出>1kV绝缘输入、输出、电源对机壳>5MΩ外形尺寸48×48×80mm长、宽、深3.菜单的组织结构如下参数名称代码设置范围描述密码COD 密码数据：0999正确密码0001当输入的密码正确时才可以进入编程温度设定值 1.Tr范围：-40 ~ 99℃设定温度启控值温度回差 2.Tc范围：1 ~ 20℃设定温度监控回差温度修正值 3.Tb范围：-9.9 ~ 9.9℃温度测量显示修正值湿度设定值 4.HU范围：0 ~ 99%RH 设定湿度启控值湿度定回差 5.HC范围：1 ~ 20%RH 湿度监控回差湿度修正值 6.Hb范围：-9.9 ~ 9.9%RH 湿度测量显示修正值工作模式7.Co范围：0 ~ 1设置工作模式: 0=升温型;1 降温型通讯地址8.SN范围：1 ~ 247 设置设备通讯地址4.选配一般功能附加功能安装XR-TC A B C的发热严重;其结果是接头温度异常;加剧接触面氧化;使得接触电阻进一步增大;形成恶性循环;发展到一定阶段后;则会造成严重的故障;破坏供电的安全可靠..动、静触点接头、高压电缆接头、连接器导体部分接触不良引起异常过热;加速绝缘老化导致击穿;这是高压开关柜的主要故障形式..XR-WT无线测温装置可测出电气接点的温度;将故障消灭在萌芽状态..无线测温模块无线温度传感器2.技术指标1仪表工作环境湿度：≤95%RH2报警输出口：无源节点输出3电池使用寿命：3-5年4通讯接口：RS-485接口;Mudbus-RTU协议;所有数据都能通过数据总线上传到上一级采集器或者上传到上位机系统..5发射模块与接受模块间距离：无线50米6接受模块与主机：≤10米7RS-485通讯距离：<1200米8温度测量范围：-20～150℃9精度：≤±2%10分辨率：1℃11系统电源：交流186V ~220V12测温通道：单机系统支持3-9个温度采集点;最大为250个温度采集点..13仪表工作环境温度：-20℃~80℃..14无线工作频段：2.4GHz或者433MHz15多路开关接点在线温度实时数据显示16报警温度上下限设定数据显示17多路开关接点在线温升数据显示18事件记录功能: 记录最近十次超高温报警数据;超高温报警数据;所有收据均带有时标记录.. 19设备自检功能和自动恢复功能：当本设备在运行过程中由于外在的干扰和恶劣环境时;本设备能够自动起用备份程序而自动恢复正常功能..20开孔尺寸：91 X 91mm21安装方式：嵌入式安装22继电器输出：2路23功耗：0.008mA3.系统组成系统组成1无线温度传感器即无线测温模块每个温度监测点上安装一个无线温度传感器;定时测量温度后;将温度数据通过无线方式传递给测温通讯终端即主机接收装置..无线温度传感器主要安装在容易发热的电缆连接处、变压器与开关等的表面..每个无线温度传感器具有唯一的32bits编号;实际安装使用时需要记录每个传感器的安装地点;并与编号一起存入温度监测工作站计算机数据库中..2温度接受模块接收无线温度模块发送的温度数据和对应模块编号;这些数据被缓冲存储在其内部存储器中..当收到测温终端的通信命令后把各传模块的编号和温度测量数据发送出去..温度接收模块自动与无线传感器建立通信联系;一般测温通讯终端能够接收半径约200米范围内所有无线传感器发出的温度数据..因此温度接收模块的安装数量和具体位置应根据无线温度传感器的安装数量和位置来确定..3测温终端每个测温终端分别通过通信线连接7台和8台温度接收模块;直观地把温度数据显示在测温终端上面..测温终端安装方式为：挂壁式4GPRS通信模块GPRS模块通过Internet把数据上传到后台系统选配5温度监测中心在调度中心的检修操作对办公处建立温度监测中心;通过电力专用计算机网络与各变电站连接;接收温度监测工作站发出的温度异常报警..选配6组态软件该系统专业配套的组态软件界面;系统稳定;功能丰富;可对满足对数据进行实时监测记录、存储、报警、曲线、历史数据查询、打印、等多种功能处理..系统界面4.系统功能特点1每个无线温度探头具有唯一的ID号当无线温度口快发送被监测点温度的同时;把其自身的编号ID号也传输出来;这些数据最终被传输到计算机时;计算机根据事先在数据库中保存的传感器编号与安装地点关系;自动确定各监测点的温度..这一特点非常适合变电站具有大量监测点的应用;提高了系统的自动化程度;减轻了人工测温时的繁琐手工记录工作..2无线温度数据传输传感器与测温终端之间采用无线连接;不需要在复杂的电网环境下增加额外的线路;既方便了系统的安装与维护;又减少了对电网安全运行的影响;使系统的安全性、灵活性得到极大提高..无线通信选择工作于ISM工作频率;对人体无伤害、对周围设备无电磁干扰;符合FCC标准和国家无线管理规定..3每天24小时连续在线监测传感器每隔一定时间可以事先设定自动发射一次监测点的温度数据;计算机实时收集并记录所有监测点的温度数据;发现异常立即报警..解决了试温片、红外等测温方法需要人工到现场巡视、扫描造成延误而引起的故障..4系统具有趋势分析功能对每个监测点测得的温度数据作长时间保存记录;并实时进行分析..对温度变化呈现逐步升高的监测点;在温度没有达到上限值之前;事先进行预警;把故障消除在萌芽状态..99秒；停止时间单位为分;最小1分;最大99分..5.接线图二十六、无人值守自动适应控制器1.概述XR-UA无人值守自动适应控制器拥有24小时自动变温控制程序和24小时自动变湿控制程序..通过接入的传感器、设定值;组成了闭环控制回路..可控制的设备有：空调改装成自动加热、自动降温；加湿机；水循环系统；驱动天然气、液化气或人工热水与风机盘管加热..2.主要功能◆加热输出：1路;220VAC 2A；◆降温输出：1路;220VAC 2A；◆超温输出：1路;220VAC 2A；◆加湿输出：1路;220VAC 2A；◆排风输出：1路;220VAC 2A；◆进风输出：1路;220VAC 2A；◆内循环通风输出：1路;220VAC 2A；◆补光输出：1路;220VAC 2A；◆超温声光报警并自动开启排风扇；◆超温自动开启排风扇；◆温度、湿度设定参数随着时间而自动变化..3.功能详解⑴校正功能：无论传感器放在什么位置;都能通过校正功能;使显示、控制温度达到±0.1℃;显、控湿度达到±1%RH..⑵手动功能：选择手动功能;可以关闭自动状态;方便检查加热、降温、加湿、通风以及超温设备是否良好运行..⑶选择功能：在“春、夏”或“秋、冬”交替季节;通过选择功能;可以关闭空调加热、降温;而保留加湿、通风和超温功能;用以节省设备运行费用..⑷延时功能..调整“低温”中的“延时”时间;可以使设备夜间保持在“低温高湿”状态;调整“高温”中的“延时”时间;可以使室内保持“高温低湿”状态;延时时间为“00H”;则温度、湿度24小时都处于变化状态..⑸通风除湿功能..在正常情况下;排风扇处于定时开、关状态;若室内温度过低;则长期关闭；若室内温度过高或湿度过大;则长期开启..⑹超温报警功能..夏季高温炎热天气;如果室内温度超过设定的3℃出厂值;可调;除自动开启屋面喷水降温外;还发出报警声..4.主要参数项目参数牌子芯锐型号XR-UA工作电压160～240VAC 50Hz。
二次仪表分类及计量方法
二次仪表分类及计量方法
当前二次仪表被广泛应用于化工、食品、冶金等各行业领域，在企业生产过程中发挥重要作业。
基于其使用量较大现状，如果进行拆卸送检的容易发生拆卸损坏，耗时耗力，增加运行成本等情况。
因而多数采取现场计量温控仪表、现场整体计量温度测控系统这两种方式，但后者在实践中运行成本高，最常用的还是现场计量温控仪。
现场计量检定时，环境的复杂使计量工作常面临不同挑战，计量数据时有发生误差较大的情况。
1、二次仪表分类
二次仪表按照不同标准进行分类，从控制方式角度分类，主要分为动圈式温控仪表和数显式温控仪表，其中动圈式温控仪表按其功能分为指示型、指示调节型、记录型。
数显温控仪表粗略分为指示型和指示调节型；从测温方式角度分类，分为接触式和非接触式温控仪表。
2、二次仪表计量方法
温控仪的计量方法主要是以下四种，现场计量温控仪、现场整体计量温度测量控制系统、实验室计量温控仪、实验室计量温控仪表探头。
计量温控仪的检定方法有两种：一是寻找转换点法；二是输入被检点标称电量值法。
对于分辨力值小于其允许基本误差1/5的仪表，其量化误差对仪表基本误差影响很小，故可采用输入被检点标称电量值法进行检定。
除此以外，都应采用寻找转化点法进行检定。
二次仪表智能化

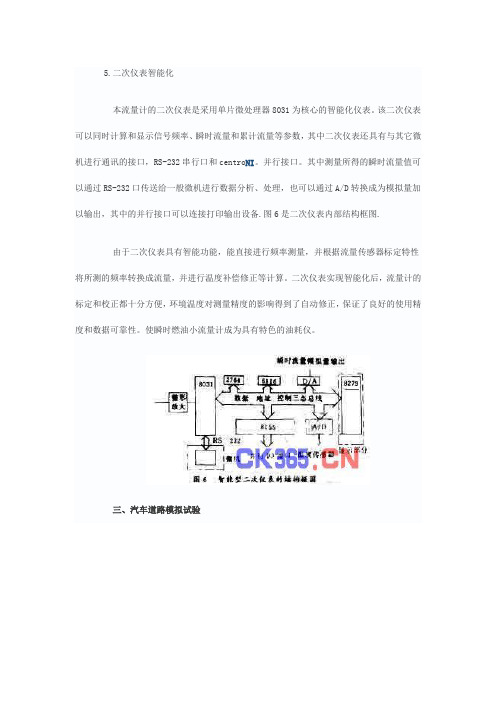

5.二次仪表智能化
本流量计的二次仪表是采用单片微处理器8031为核心的智能化仪表。
该二次仪表可以同时计算和显示信号频率、瞬时流量和累计流量等参数，其中二次仪表还具有与其它微机进行通讯的接口，RS-232串行口和centro NI。
并行接口。
其中测量所得的瞬时流量值可以通过RS-232口传送给一般微机进行数据分析、处理，也可以通过A/D转换成为模拟量加以输出，其中的并行接口可以连接打印输出设备.图6是二次仪表内部结构框图.
由于二次仪表具有智能功能，能直接进行频率测量，并根据流量传感器标定特性将所测的频率转换成流量，并进行温度补偿修正等计算。
二次仪表实现智能化后，流量计的标定和校正都十分方便，环境温度对测量精度的影响得到了自动修正，保证了良好的使用精度和数据可靠性。
使瞬时燃油小流量计成为具有特色的油耗仪。
三、汽车道路模拟试验。

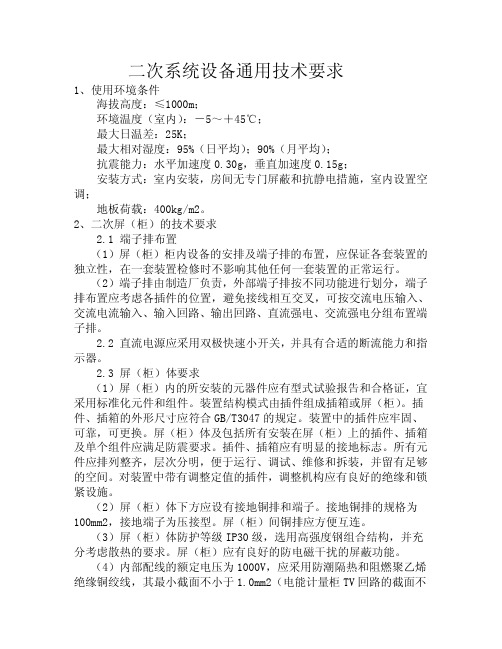

二次系统设备通用技术要求
二次系统设备通用技术要求1、使用环境条件海拔高度：≤1000m；环境温度（室内）：－5～＋45℃；最大日温差：25K；最大相对湿度：95%（日平均）；90%（月平均）；抗震能力：水平加速度0.30g，垂直加速度0.15g；安装方式：室内安装，房间无专门屏蔽和抗静电措施，室内设置空调；地板荷载：400kg/m2。
2、二次屏（柜）的技术要求2.1端子排布置（1）屏（柜）柜内设备的安排及端子排的布置，应保证各套装置的独立性，在一套装置检修时不影响其他任何一套装置的正常运行。
（2）端子排由制造厂负责，外部端子排按不同功能进行划分，端子排布置应考虑各插件的位置，避免接线相互交叉，可按交流电压输入、交流电流输入、输入回路、输出回路、直流强电、交流强电分组布置端子排。
2.2直流电源应采用双极快速小开关，并具有合适的断流能力和指示器。
2.3屏（柜）体要求（1）屏（柜）内的所安装的元器件应有型式试验报告和合格证，宜采用标准化元件和组件。
装置结构模式由插件组成插箱或屏（柜）。
插件、插箱的外形尺寸应符合GB/T3047的规定。
装置中的插件应牢固、可靠，可更换。
屏（柜）体及包括所有安装在屏（柜）上的插件、插箱及单个组件应满足防震要求。
插件、插箱应有明显的接地标志。
所有元件应排列整齐，层次分明，便于运行、调试、维修和拆装，并留有足够的空间。
对装置中带有调整定值的插件，调整机构应有良好的绝缘和锁紧设施。
（2）屏（柜）体下方应设有接地铜排和端子。
接地铜排的规格为100mm2，接地端子为压接型。
屏（柜）间铜排应方便互连。
（3）屏（柜）体防护等级IP30级，选用高强度钢组合结构，并充分考虑散热的要求。
屏（柜）应有良好的防电磁干扰的屏蔽功能。
（4）内部配线的额定电压为1000V，应采用防潮隔热和阻燃聚乙烯绝缘铜绞线，其最小截面不小于1.0mm2（电能计量柜TV回路的截面不应小于2.5mm2），但对于TA回路的截面应不小于1.5mm2（电能计量柜不应小于4mm2）。
全自动二次压降测试仪使用说明书
二次压降测试仪尊敬的顾客二次压降测试仪,在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本装置。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全◆安全忠告请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
请勿擅自打开仪器，否则将不能得到包修等到各种服务，出现任何问题请先电话联系售后服务部。
防止火灾和人身伤害使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试线。
产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地，请自行检查用户接地线是否可靠。
注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在接线之前，请阅读产品使用说明书，以便进一步了解有关额定值的信息。
请勿在仪器未装好时操作：如盖板或面板已卸下，请勿操作本产品。
使用适当的保险管。
只可使用符合本产品规定类型和额定值的保险管。
避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。
有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿、易爆环境下操作。
保持产品的清洁和干燥。
——安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它产品损坏的做法。
多功能无纸记录仪的技术要求、系统功能
多功能无纸记录仪的技术要求、系统功能
无纸记录仪是工业生产自动化系统中十分常见的二次仪表。
传统型模拟无纸记录仪结构简单、功能单一，存在着卡纸、卡笔、断线等易发故障和换笔、换纸、添墨等大量日常维护工作。
此类记录仪由于其结构与功能的局限性，无法满足综合生产管理、生产过程智能化、数据传输网络化和在线数据分析处理的需要。
基于虚拟仪器的多功能无纸记录仪在技术上不仅要具备传统式仪表所应具有的电气性能和环境适应能力，而且还应具备如下的通用技术指标和系统功能：
1、信号采样：设置模拟输入通道１～16路，采样周期可选0.25秒／0.5秒／1秒。
记录间隔可通过设置画面设定为1秒／2秒／4秒／8秒／20秒／40秒／120秒等。
开关量输入24点，接收被测对象的状态信号。
模拟量输入通道可允许０～10V、１～5V、４～20mA 的标准信号和S、B、R、K、N、T、E、J热电偶以及PT100、Cu50热电阻等多种信号输入，且可提供隔离输入。
2、设置功能：系统应具有强大的设置功能，可对仪表的通道名称、量程、报警上下限、信号类型、单位、记录周期、流量累计、流量温度压力补偿参数等进行设置。
允许保存100组用户自定义设置。
3、存储功能：配置硬盘，使存储历史数据量达GB级。
根据采样时间不同，16个通道数据可存储三年以上，形成数据文件并能调出任意历史时刻曲线、数据、报警、流量累计值；可通过软盘转存任意时间段的历史数据或通过RS-232接口传送给其他PC机，在其上进行回放和分析打印。
二次仪表
手动操作器/光柱显示手动操作器
主要特点：
手操器有效的解决在自动问题上的执行输出问题；增加了事件输入、强制手动输入、远程控制等功能；功能集成度高（只用一种程序就能时行功能切换）。
能自动跟随输入值进行控制输出（模拟量控制输出或开关量控制输出）。
可实现自动/手动无扰动切换。
手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。
可两路同时输入并显示测量信号及反馈信号。
可随意改变仪表的输入信号类型。
采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。
进一步提高了仪表的多用性与可靠性。
可分别带有一路模拟量控制输出或一路开关量控制输出（继电器正转、反转控制）及一路模拟量变送输出，适用于各种测量控制场合。
可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。
采用标准MODBUS RTU通信协议。
采用双LED数码（可同时显示测量值+阀位反馈值--或输出量）+双光柱（可同时显示测量值+阀位反馈值--或输出量，光柱显示分辨率达101线）显示，使显示更为直观迅速。
技术指标
AC220V
手动操作器/光柱显示手动操作器
单位：mm
单位：mm
单位：mm 单位：mm
单位：mm 单位：mm。
苏州长能智能液位监控仪二次表说明书
苏州长能智能液位监控仪二次表说明书本厂产品是以单片微型计算机为核心、大规模集成电路为外围部件组成的高精度测控仪表，软、硬件采用多种抗干扰技术，采用EEPROM 存储现场的工作数据，具有停、掉电数该仪表可与任何液位变送器配接组成液位测控系统。
据不丢失，使用可靠性高的特点。
功能简介:显示测量值设定液位控制值及输出控制方式可自由设定显示量程及小数点位数测量值变送输出，自由设定变送输出量程范围(可选功能)通过输入被测液体密度值实现不同液体液位的测量技术指标:开口尺寸:76*152;152*76;92*92;68*68;92*44共5种输入信号:线性电流信号或线性电压信号精度等级:0。
5级采样速度:3次/秒电源电压:AC220V-10%--AC220V+10%消耗功率:<=9W继电器触电容量:3A/220V(无感性负载)名词解释:二位式调节表(上限调节并带回差):仪表内只有一个上限继电器，当测量值高于设定值加P(P为上限回差值;后同)时，上限继电器中高通，同时指示灯“HA”亮;当测量值低于设定值减P时，上限继电器中低通，同时指示灯“HA”灭。
三位式调节表(上下限调节表):仪表内有两个继电器，可分别设定上限下限两个控制点;当测量值高于上限设定值时，上限继电器中高通，同时指示灯“HA”亮;当测量值低于上限设定值时，上限继电器中低通，同时指示灯“HA”灭。
当测量值高于下限设定值时，下限继电器中低通，同时指示灯“LA”灭;当测量值低于下限设定值时，下限继电器中高通，同时指示灯“HA”亮范围调节表:仪表内只有一个上限继电器，用此继电器可将被测量控制在设定的范围内，此种控制广泛用于不允许设备频繁启动的场合如控制水泵。
控制过程如下:当测量值小于下限值时上限继电器中低通，“LA”灯亮;当测量值大于上限值时上限继电器中高通，“HA”灯亮;当测量值在上限值与下限值之间时，“LA”“HA”均灭，上限继电器维持原状态即:当测量值由下限值向上限值变化时，上限继电器维持中低通的状态;当测量值由上限值向下限值变化时，上限继电器维持中高通的状态。
常用自动化二次仪表(上部分讲稿)
第四章 常用自动化二次仪表第一节 温度变送器一、概述温度变送器有三个品种：直流毫伏变送器、热电偶温度变送器和热电阻温度变送器。
前一种是将直流毫伏信号转换成4~20mA 直流电流和1~5V 直流电压的统一输出信号。
后两种则分别与热电偶和热电阻相配合，将温度信号线性地转换成统一输出信号。
DDZ-Ⅲ型温度变送器具有如下主要特点：(1) 采用低漂移、高增益的运算放大器的作为主放大器，不仅使放大器线路简单，而且使仪表具有良好的可靠性、稳定性等技术性能。
(2) 在热电偶和热电阻温度变送器中采用了线性化电路，从而使变送器的输出信号和被测温度呈线性关系，便于指示和记录。
三种变送器在线路结构上都分为量程单元和放大单元两个部分，它们分别设置在两块印刷线路板上。
用接插件互相连接。
其中放大单元是通用的，而量程单元则随品种、测量范围的不同而不同。
温度变送器的总体结构方框图如图4-1所示。
V t图4-1 温度变送器结构方框图温度变送器的放大单元由集成运算放大器、功率放大器、直流-交流-直流变换器、隔离输出和隔离反馈等部分组成，放大单元的作用是将量程单元输出的毫伏信号进行电压和功率放大，输出统一的直流电流信号。
同时，输出电流又经隔离反馈部分转换成反馈电压信号，送至量程单元。
o I f V 方框图中，“”表示供电回路，“→”表示信号回路。
由测温元件送来的反映温度大小的毫伏输入信号V i 与桥路部分的输出信号z V ′及反馈信号相叠加，送入集成运算放大器，放大了的电压信号再由功率放大器和隔离输出电路转换成统一的4~20mA 直流电流和1~5V 直流电压输出。
f V o I o V 三种变送器的主要区别在于反馈回路。
直流毫伏变送器反馈回路是一个线性电阻网络；而热电阻和热电偶变送器则分别采用不同的线性化环节，以实现变送输出信号与被测温度之间的线性关系。
二、放大单元工作原理1、直流-交流-直流变换器(简称DC/AC/DC 变换器)DC/AC/DC 变换器用来对仪表进行隔离式供电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二次仪表通用技术参数
一．主要电性能参数
1. 正常工作条件
1.1使用电源:默认值220V±10% 50HZ±5% ;功耗约5W(高可靠TM电源)
(开关电源型90～260V 50～60HZ 功耗约5W)
可定制使用AC380V DC24V等电源规格的品种)
1.2环境温度:0～50℃
1.3环境湿度: ≤85%RH
1.4大气条件:无腐蚀性气体或粉尘的场合
1.5外磁场: ≤400A/m
2. 与测量有关的参数
2.1 数显式仪表显示码：0～99、-199～999、-1999～1999、-199.9～399.9、-199.9～999.9、-150.00～399.99、-100.000～499.999等可选
2.2 数显式仪表基本误差：≤±（1％F.S+1d）、≤±（0.05％F.S+1d）、
≤±（0.2％F.S+1d）、≤±（0.05％F.S+2d）等可选
2.3 磁电系仪表基本误差：≤±1.5％F.S 、≤±2.5％F.S可选
2.4 24小时示值飘移: ≤±(0.3×基本误差限)
2.5 输入串模干扰影响: ≤±0.5×基本误差
2.6 输入共模干扰影响: ≤±0.5×基本误差
2.7 温度系数:在0℃～50℃范围内偏离20℃±2℃时≤(0.05×基本误差限)/ ℃
2.8 热电偶冷端补偿范围: 0℃～50℃
2.9 热电偶冷端补偿误差: ≤±1℃、≤±2℃可选
3. 与控制输出有关的参数
3.1 继电器触电输出:AC250V/5A(阻性负载)或AC250V/5A(感性负载)
3.2 驱动可控硅脉冲输出:幅度≧3V,宽度≧40us的移相或过零触发脉冲
3.3 驱动固态继电器信号输出:驱动电流≧15Ma 电压≧9V
3.4 内装可控硅输出:600V/1A(仅供用于可控硅阳极触发)
3.5 模拟量输出:0～10Ma (负载≤1KΩ); 4～20Ma (负载≤500Ω)
0～5V (负载≧100KΩ); 1～5V(负载≧100KΩ)
3.6 声报警输出:频率为2300Hz的断续声,讯响器声压约80Db/10mm
4. 与附加输出有关的参数:
4.1 馈电输出:DC 5V±5%、12V±5%、24V±5%(负载电流≤30Ma)
4.2 变送模拟信号输出:
4.2.1 输出电压:DC 0～1V、0～2V、0～5V、1～5V、0～10V等
4.2.2 输出电流:DC 0～10Ma 、4～20Ma等
4.2.3 变送信号非线性校准误差: ≤±0.2%F.S、≤±0.5%F.S、≤±1%F.S可选
4 .2.4 变送输出幅度误差: ≤±0.2%F.S
除非申明,输入信号与变送输出的模拟信号之间不作直流隔离
4.3 通讯输出:RS-232或RS-485 ;
5. 与调节有关的参数:
5.1 设定点偏差:模拟处理的数显仪表≤±2d
5.2 设定误差:刻度盘或拨码设置的仪表≤±1％F.S; ≤±1.5％F.S可选
5.3 可设置范围:刻度盘或拨码设置的仪表≧1～100%F.S
模拟处理式数显仪表≧1～100%F.S
数字处理式仪表≧1～100%F.S
5.4 回差:模拟处理的仪表≤0.5×基本误差;数字处理的仪表0.2～20间可调
5.5 周期时间:模拟式时间比例控制仪表40s±10s
数字处理式仪表等周期时25s±5s
驱动固态继电器及可控硅2s±0.5s
5.6 PID调节仪表出厂参数设置值:P=5%;I=210s D=30s
6. 与报警有关的参数
6.1 跟随式上限报警值:控制值+(4%～6%F.S)(默认)
6.2 跟随式下限报警值:控制值-(4%～6%F.S)(默认)
6.3 报警值可设置时的范围: ≧1～100%F.S
6.4 报警回差:模拟处理的仪表≤1.5%F.S;数字处理的仪表为1d6
7. 其他:
7.1数据断电保护时间:使用E2PROM时超过十年,使用内置电池时间说明书
7.2 重量:0.1KG---1.0KG
二. 输入信号及范围
其他输入信号:
以电压、电流、电阻、频率、无源触点、相位差等作输入信号,可以用压力、流量、湿度、物位、液位、重量、溶氧、PH值、糖度、酸碱度等作计量单位.。
