电力电缆分类
3 电力电缆的类型-电力电缆施工技术
17
35kV 以上的高压电力电缆目前主要产品是110 、220 、 330 、400 、500kV 电压级的自容式充油电缆， 这些电缆除具有优良的绝缘性能外，还能承受很高的工作电 场强度，具有很低的介质损耗、良好的散热性、可靠的护层 防护以及配套的接头附件等。 充油电缆根据充油通道不同分为自容式充油电缆和钢管充油 电缆两种． 按内部油压大小的不同，充油电缆可分为高油压、中油压和 低油压三种，其工作油压分别为1 -1.5Mpa、0 . 4 - 0 . 8MPa , 0 . 02 – 0.3MPa 。 充油电缆不同于其他电缆，它是利用压力箱向电缆绝缘内部 补充绝缘油的办法，消除因温度变化而在纸绝缘层中形成的 气隙，以提高电缆的工作电场强度的一种电缆。 自容式充油电缆一般简称为充油电缆。它分单芯和三芯（两 种。单芯电缆的电压等级为60 一750kV 。三芯电缆的电压 18 等级为35-132kV 。
管道充气电缆，又称压缩气体绝缘电缆。 它的结构是在内外两个圆管道之间充以一定 压力（一般是0.2∽0.5MPA）的SF6气体， 所充气体是绝缘层的一部分。 内圆管（铝管或铜管)为导电线芯，由固体绝 缘垫片，每隔一定距离支撑在外圆管
26
管道充气电缆结构原理
管道充气电缆结构原理 (a)刚性型;（b）挠性型 1－线芯;2－屏蔽;3－外护层
33
2.超导电缆
三芯软导体交流超导电缆结构 1-相导体（镀铌铜带）；2-侵渍绝缘（聚乙稀带液氦）； 3-电缆屏蔽（镀铌铜带）；4-绝缘分隔片；5-抽真空管接 头；6-热绝缘；7-钢外壳；8-悬吊钢丝绳；9-内壳（不变 钢）；10-热屏蔽（铝-不变钢）
34
实用型髙温超导电缆单根的内 部结构

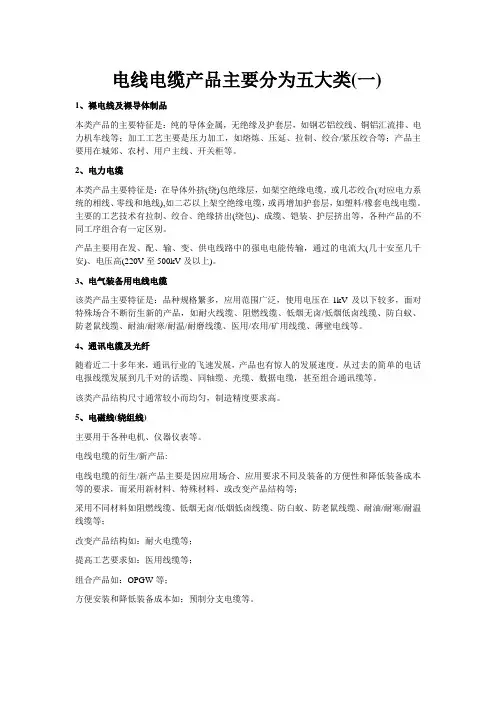

电缆的五大分类(一)
电线电缆产品主要分为五大类(一)1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。
2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。
主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。
产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。
3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。
4、通讯电缆及光纤随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。
从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。
该类产品结构尺寸通常较小而均匀，制造精度要求高。
5、电磁线(绕组线)主要用于各种电机、仪器仪表等。
电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构等；采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等。
裸电线及裸导体制品分类按结构与用途的不同，分为四小类1，裸单线指的是不同材料和尺寸的有色金属单线，可分为圆单线（铜、铝及其合金），扁线（铜、铝及其合金），有金属镀层（锡、银、镍）的单线和双金属线（铝包钢、铜包铝、铜包钢）等。
电力电缆的分类
不管何种电缆，其结构均由三个主要部分组成：
(1)导电线芯：其作用是输送电流。通常由软铜或铝的多股绞线做成，这样做成的电缆比较柔软且易弯曲。
(2)绝缘层：用来抵抗电力电流、电压、电场对外界的作用，保证电流沿线芯方向传输，绝缘的好坏，直接影响到电缆运行的质量。
(3)保护层：用来保护绝缘层在运输、敷设和运行中不受外界损伤和不使潮气浸入内部。对于油浸纸绝缘电缆，还有防止绝缘油外流的作用。
由于电同。按照绝缘材料，电缆可分为油浸纸绝缘电缆、塑料绝缘电缆和橡胶绝缘电缆，按传输电能形式可分为：交流电缆和直流电缆按结构特征可分为统包型、分相型、钢管型、扁平型、自容型电缆;按敷设环境条件可分为地下直埋、地下管道、空气中、水底过河、矿井、高海拔、盐雾、大高差、多移动、潮热区、白蚁区、鼠害区……等各种电肠此外，按电压等级可分为高压电缆和低压电缆;按芯数可分为单芯电缆和多芯电缆等等。
电力电缆的电压等级分类
统包型
分相铅（铝）包型 油浸纸绝缘电缆 2.不滴流电缆
统包型
充油电缆
塑料绝缘电缆 橡皮绝缘电缆 气体绝缘电缆 新型电缆
分相铅（铝）包型 3.自容式充油电缆 4.钢管充油电缆 5.钢管压气电缆 6.充气电缆 7.聚氯乙烯电缆 8.聚乙烯电缆 9.交联聚乙烯电缆 10.天然丁苯橡皮电缆 11.乙丙橡皮电缆 12.丁基橡皮电缆 13.压缩气体绝缘电缆 14.低温电缆 15.超导电缆
电力电缆的分类
油浸纸绝缘电力电缆
35KV 及以下 橡皮绝缘电力电缆
电力电缆
塑料绝缘电力电缆
35KV 以上
充油电缆 教练聚乙烯绝缘电力电缆
黏性浸渍纸绝缘电力电缆 不滴流油浸纸绝缘电力电缆
聚氯乙烯绝缘电力电缆 教练聚乙烯绝缘电力电缆 自容式充油电缆 钢管充油电缆
电力电缆的品种及型号
绝缘类型
电缆名称 1.普通黏性浸渍电缆
65
80~85
80~85
80
75
65
70
90
65
90
80
90
代表产品型号
ZLL、ZL、ZLQ、 ZQ ZLLF、ZLQF、ZQF
ZLQD 、 ZQD 、 ZLLD 、 ZLD 、 ZLLDF、ZQDF
CYZQ
VLV、VV YLV、YV YJLV、YJV XLQ、XQ、XLV、 XV、XLHF、XLF
电压等级/KV
1~35
1~35
110~750 110~750 110~220 35~110 1~10 6~400 6~500 0.5~6 1~138 1~356KV
80
10KV
65~70
20~35KV 1~6KV
60~65 80
GYDL00101001 电力电缆的种类及命名
第一部分电力电缆基础知识第一章电力电缆基本知识模块1 电力电缆的种类及命名（GYDL00101001）【模块描述】本模块介绍电力电缆的种类及命名，通过概念描述、要点讲解，熟悉电力电缆的种类及命名规则，掌握常用电缆型号及规格的含义。
【正文】电力电缆品种规格很多，分类方法多种多样，通常按照绝缘材料、结构、电压等级和特殊用途等几种方法进行分类。
一、电力电缆的种类和特点1．按电缆的绝缘材料分类电力电缆的绝缘材料不同，可分为油纸绝缘电缆、挤包绝缘电缆和压力电缆三大类。
(1）油纸绝缘电缆油纸绝缘电缆是绕包绝缘纸带后浸渍绝缘剂（油类）作为绝缘的电缆。
根据浸渍剂不同，油纸绝缘电缆可以分为两个种类，即黏性浸渍纸绝缘电缆和不滴流浸渍纸绝缘电缆。
其二者结构完全一样，制造过程除浸渍工艺有所不同外，其他均相同。
不滴流电缆的浸渍剂黏度大，在工作温度下不滴流，能满足高差较大的环境(如矿山、竖井等)使用。
按绝缘结构不同，油纸绝缘电缆主要分为统包绝缘电缆、分相屏蔽和分相铅包电缆。
1）统包绝缘电缆，又称带绝缘电缆。
统包绝缘电缆的结构特点，是在每相导体上分别绕包部分带绝缘后，加适当填料经绞合成缆，再绕包带绝缘，以补充其各相导体对地绝缘厚度，然后挤包金属护套。
统包绝缘电缆结构紧凑，节约原材料，价格较低。
缺点是内部电场分布很不均匀，电力线不是径向分布，具有沿着纸面的切向分量。
所以这类电缆又叫做非径向电场型电缆。
由于油纸的切向绝缘强度只有径向绝缘强度的1／2～1／10，所以统包绝缘电缆容易产生移滑放电。
因此这类电缆只能用于lOkV及以下电压等级。
2）分相屏蔽电缆和分相铅包电缆。
分相屏蔽和分相铅包电缆的结构基本相同，这两种电缆特点是，在每相绝缘芯制好后，包覆屏蔽层或挤包铅套，然后再成缆。
分相屏蔽电缆在成缆后挤包一个三相共用的金属护套,使各相间电场互不相关，从而消除了切向分量，其电力线沿着绝缘芯径向分布，所以这类电缆又叫做径向电场型电缆。
径向电场型绝缘击穿强度比非径向型要高得多，多用于35kV电压等级。
电力电缆结构及种类
铠装层作用是保护电缆不被外力损伤.最常见地是钢带铠装与钢丝铠装，还有铝带铠装、不锈钢带铠装等.钢带铠装主要作用是抗压用，钢丝铠装主要是抗拉用.根据电缆地大小，铠装用地钢带厚度是不一样地，这在各电缆标准中都有规定.文档来自于网络搜索
.外护层：
在电缆最外层起保护作用地部件.主要有三种类：塑料类、橡皮类及金属类.
绝缘材料有多种多样，有地 要求介电系数要小，以减少损耗，有地要求有阻燃性能或能耐高温，有地要求电缆在燃烧时不会或少产生浓烟或有害气体，有地要求能耐油、耐腐蚀，有地则要求柔软等.文档来自于网络搜索
.屏蔽层：
在绝缘层外，外护层内，作用是限制电场和电磁干扰.
对于不同类型地电缆，屏蔽材料也不一样，主要有：铜丝编织、铜丝缠绕、铝丝（铝合金丝）编织、铜带、铝箔、铝（钢）塑带、钢带等绕包或纵包等.文档来自于网络搜索
一、电力电缆地基本结构
不论是何种种类地电力电缆，其最基本地组成有三部分，即导体、绝缘层和护层.对于中压及以上电压等级地电力电缆，导体在输送电能时，具有高电位.为了改善电场地分布情况，减小导体表面和绝缘层外表面处地电场畸变，避免尖端放电，电缆还要有内外屏蔽层.总得来说，电力电缆地基本结构必须有导体（也可称线芯）、绝缘层、屏蔽层和护层四部分组成，这四部分在组成和结构上得差异，就形成了不同类型、不同用途地电力电缆，多芯电缆绝缘线芯之间，还需要添加填芯和填料，以利于将电缆绞制成圆形，便于生产制造和施工敷设.文档来自于网络搜索
（）自容式充油电力电缆
其中塑料类最常用地是聚氯乙烯塑料、聚乙烯塑料，还有根据电缆特性有阻燃型、低烟低卤型、低烟无卤型等.
二、电力电缆地分类
.按电压等级分类
按电压等级可分为①低压电力电缆（）；②中压电力电缆（～）；③高压电力电缆( )；④超高压电力电缆（～）.文档来自于网络搜索
电力电缆大分类
电力电缆大分类电力电缆按绝缘材料可分为油浸纸绝缘电力电缆、塑料绝缘电力电缆、橡皮绝缘电力电缆。
按电压等级可分为中、低压电力电缆(35千伏及以下)、高压电缆 (110千伏以上)、超高压电缆(275～800千伏)以及特高压电缆(1000千伏及以上)。
此外，中华电缆交易网小编认为电缆还可按电流制分为交流电缆和直流电缆。
油浸纸绝缘电力电缆以油浸纸作绝缘的电力电缆。
其应用历史最长。
它安全可靠，使用寿命长，价格低廉。
主要缺点是敷设受落差限制。
自从开发出不滴流浸纸绝缘后，解决了落差限制问题，使油浸纸绝缘电缆得以继续广泛应用。
塑料绝缘电力电缆绝缘层为挤压塑料的电力电缆。
常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯。
塑料电缆结构简单,制造加工方便，重量轻，敷设安装方便,不受敷设落差限制。
因此广泛应用作中低压电缆，并有取代粘性浸渍油纸电缆的趋势。
其最大缺点是存在树枝化击穿现象，这限制了它在更高电压的使用。
聚氯乙烯电力电缆价格低,使用广泛，但介质损耗大,一般用于工作电压10千伏以下的系统。
聚乙烯电力电缆电性优良，可用于较高电压系统。
但工作温度低(仅为70℃左右)，耐电晕性能差。
若采用适当配方可使工作温度提高至80℃，并抑制树枝化击穿。
目前已制成的聚乙烯电力电缆其工作电压达285千伏。
交联聚乙烯电力电缆是将挤压聚乙烯绝缘层经过交联工艺过程，聚乙烯分子从线型分子变为网状结构分子。
交联聚乙烯电缆工作温度可提高到90～130℃，电压已达400千伏，机械强度也相应提高。
中国已能生产110千伏交联聚乙烯电缆。
110千伏以下等级交联聚乙烯电力电缆已有取代油浸纸绝缘电力电缆的趋势。
橡皮绝缘电力电缆绝缘层为橡胶加上各种配合剂，经过充分混炼后挤包在导电线心上，经过加温硫化而成。
它柔软，富有弹性，适合于移动频繁、敷设弯曲半径小的场合。
因此经常作为矿用电缆、船用电缆以及采掘机械、X光机上用电缆。
其结构特点是线心用多根较细单丝绞合,绞合节距较小。
电缆类型分类
电缆类型分类1. 介绍电缆是一种用于传输电力或电信信号的装置，其结构包括导体、绝缘层、绝缘阻隔层和护套。
根据不同的需求和应用场景，电缆可以分为不同的类型。
本文将从不同的角度对电缆进行分类，并详细介绍每一种类型的特点和应用。
2. 电缆分类方式一2.1 按用途分类根据电缆的用途和功能进行分类，主要可以分为以下几种类型： 1. 电力电缆：用于输送电力信号，通常采用铜或铝作为导体，并带有绝缘层和护套。
2. 通信电缆：用于传输音频、视频、数据等信号，常见的通信电缆包括同轴电缆和双绞线。
3. 控制电缆：用于传输控制信号，在工业自动化和电子设备中广泛应用，具有抗干扰能力强的特点。
4. 包装电缆：用于包装设备和产品的电缆，通常外观精美，耐磨损、耐高温等特点。
2.2 按结构分类根据电缆的结构和组成材料进行分类，主要可以分为以下几种类型： 1. 单芯电缆：具有一个导体和绝缘层，适用于低压、低频应用。
2. 多芯电缆：具有多个并排排列的导体，可以通过不同的组合方式满足不同的需求。
3. 屏蔽电缆：具有金属屏蔽层，可以有效抑制外界电磁干扰，适用于高要求的信号传输。
4. 光缆：采用光纤作为导体，具有大带宽、低损耗等优点，在通信领域得到广泛应用。
2.3 按电压等级分类根据电缆所能承受的电压等级进行分类，主要可以分为以下几种类型： 1. 低压电缆：额定电压在1000V以下，主要用于家庭、商业和工业领域。
2. 中压电缆：额定电压在1kV～35kV之间，主要用于城市电网和工业用电。
3. 高压电缆：额定电压在35kV～220kV之间，主要用于电力输送和变电站连接。
4. 超高压电缆：额定电压超过220kV，用于远距离电力输送和大型电力项目。
3. 电缆分类方式二3.1 按绝缘材料分类根据电缆的绝缘材料进行分类，主要可以分为以下几种类型： 1. PVC绝缘电缆：采用聚氯乙烯（PVC）作为绝缘材料，价格便宜，适用于一般低压电力和照明电气设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力电缆分类
N H-E E铜芯低烟无卤聚氯乙烯绝缘及护套耐火电力电缆
N H-V V 铜芯聚氯乙烯绝缘及护套耐火电力电缆
N H Z R-V V 铜芯聚氯乙烯绝缘及护套耐火阻燃电力电缆
N H-V V22铜芯聚氯乙烯绝缘及护套钢带铠装耐火电力电缆
N H Z R-V V22铜芯聚氯乙烯绝缘及护套钢带铠装耐火阻燃电力电缆
N H-V V32铜芯聚氯乙烯绝缘及护套细钢丝铠装耐火电力电缆
N H Z R-V V32铜芯聚氯乙烯绝缘及护套细钢丝铠装耐火阻燃电力电缆
N H-V D V D铜芯低烟低卤聚氯乙烯绝缘及护套耐火电力电缆
N H-V D V D22铜芯低烟低卤聚氯乙烯绝缘及护套钢带铠装耐火电力电缆
N H-V D V D32铜芯低烟低卤聚氯乙烯绝缘及护套细钢丝铠装耐火电力电缆
N H-E E铜芯低烟无卤聚氯乙烯绝缘及护套耐火电力电缆
N H-E E22铜芯低烟无卤聚氯乙烯绝缘及护套钢带铠装耐火电力电缆
N H-E E32铜芯低烟无卤聚氯乙烯绝缘及护套细钢丝铠装耐火电力电缆
N H-Y J V 铜芯交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆
N H Z R-Y J V 铜芯交联聚乙烯绝缘聚氯乙烯护套耐火阻燃电力电缆
N H-Y J V22铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装耐火电力电缆
N H Z R-Y J V22铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装耐火阻燃电力电缆
N H-Y J V32铜芯交联聚乙烯绝缘聚氯乙烯护套细钢丝铠装耐火电力电缆
N H Z R-Y J V32铜芯交联聚乙烯绝缘聚氯乙烯护套细钢丝铠装耐火阻燃电力电缆
N H-Y J V D铜芯交联聚乙烯绝缘低烟低卤聚氯乙烯护套耐火电力电缆
N H-Y J V D22铜芯交联聚乙烯绝缘低烟低卤聚氯乙烯护套钢带铠装耐火电力电缆
N H-Y J V D32铜芯交联聚乙烯绝缘低烟低卤聚氯乙烯护套细钢丝铠装耐火电力电缆
N H-Y J E铜芯交联聚乙烯绝缘低烟无卤护套耐火电力电缆
N H-Y J E22铜芯交联聚乙烯绝缘低烟无卤护套钢带铠装耐火电力电缆
N H-Y J E32铜芯交联聚乙烯绝缘低烟无卤护套细钢丝铠装耐火电力电缆
BV、BVV、BVVB、BVR电源线是什么意思？
1、BV、BVV、BVVB、BVR电源线：
简单的来说： vv在电线术语是指两层聚氯乙烯意思；
BV聚氯乙烯绝缘铜芯线，独芯线；
BVV，聚氯乙烯护套铜芯线，两芯线；
BVVB聚氯乙烯护套铜芯线，是三芯线；
（图中分别是：BV、BV、BV、BV、BVV、BVVB）
BVR,铜芯聚氯乙烯绝缘软电线,固定布线时要求柔软的场合
人家问平常用的电线市面上BV,BVR,RV,RVV，不是那些大截面工程用的电缆
B系列归类属于布电线，所以开头用B，电压：300/500V
V就是PVC聚氯乙烯，也就是（塑料）
L就是铝芯的代码
R就是(软)的意思，要做到软，就是增加导体根数
BV铜芯聚氯乙烯绝缘电线
BLV铝芯聚氯乙烯绝缘电线
BVR铜芯聚氯乙烯绝缘软电线
以上电线结构：导体+绝缘
拿2.5mm2为例：
BV是1根直径1.78mm和7根0.68两种
BLV是1根直径1.78mm
BVR是19根直径0.41mm
RV铜芯聚氯乙烯绝缘连接软电线
它比BVR更软，还是2.5是49根0.25mm铜丝
RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线
比RV多了一层塑料护套
另外：我们最常用的“护套线”。
