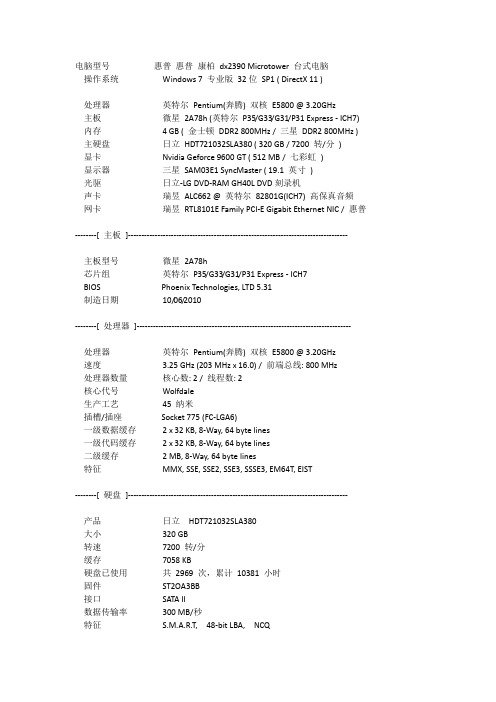

电脑型号惠普惠普康柏dx2390 Microtower 台式电脑操作系统Windows 7 专业版32位SP1 ( DirectX 11 )处理器英特尔Pentium(奔腾) 双核E5800 @ 3.20GHz主板微星2A78h (英特尔P35/G33/G31/P31 Express - ICH7) 内存 4 GB ( 金士顿DDR2 800MHz / 三星DDR2 800MHz ) 主硬盘日立HDT721032SLA380 ( 320 GB / 7200 转/分)显卡Nvidia Geforce 9600 GT ( 512 MB / 七彩虹)显示器三星SAM03E1 SyncMaster ( 19.1 英寸)光驱日立-LG DVD-RAM GH40L DVD刻录机声卡瑞昱ALC662 @ 英特尔82801G(ICH7) 高保真音频网卡瑞昱RTL8101E Family PCI-E Gigabit Ethernet NIC / 惠普--------[ 主板]----------------------------------------------------------------------------------主板型号微星2A78h芯片组英特尔P35/G33/G31/P31 Express - ICH7BIOS Phoenix Technologies, LTD 5.31制造日期10/06/2010--------[ 处理器]--------------------------------------------------------------------------------处理器英特尔Pentium(奔腾) 双核E5800 @ 3.20GHz速度 3.25 GHz (203 MHz x 16.0) / 前端总线: 800 MHz处理器数量核心数: 2 / 线程数: 2核心代号Wolfdale生产工艺45 纳米插槽/插座Socket 775 (FC-LGA6)一级数据缓存 2 x 32 KB, 8-Way, 64 byte lines一级代码缓存 2 x 32 KB, 8-Way, 64 byte lines二级缓存 2 MB, 8-Way, 64 byte lines特征MMX, SSE, SSE2, SSE3, SSSE3, EM64T, EIST--------[ 硬盘]----------------------------------------------------------------------------------产品日立HDT721032SLA380大小320 GB转速7200 转/分缓存7058 KB硬盘已使用共2969 次，累计10381 小时固件ST2OA3BB接口SATA II数据传输率300 MB/秒特征S.M.A.R.T, 48-bit LBA, NCQ--------[ 内存]----------------------------------------------------------------------------------DIMM 0: 三星DDR2 800MHz 2GB制造日期2009 年07 月型号CE M3 78T5663EH3-CF7 3E(d序列号: 64AFC8B7模块位宽: 64 Bits模块电压: SSTL 1.8VDIMM 2: 金士顿DDR2 800MHz 2GB制造日期2009 年08 月型号7F98序列号: 19CCAF7D模块位宽: 64 Bits模块电压: SSTL 1.8V--------[ 显卡]----------------------------------------------------------------------------------主显卡Nvidia Geforce 9600 GT显存512 MB制造商七彩虹BIOS日期02/10/09驱动版本9.18.13.1106驱动日期1-18-2013--------[ 显示器]--------------------------------------------------------------------------------产品三星SAM03E1 SyncMaster制造日期2009 年01 月屏幕尺寸19.1 英寸(41 厘米x 26 厘米)显示比例宽屏16 : 10分辨率1440 x 900 32 位真彩色Gamma 2.35电源管理Active-Off--------[ 光驱]----------------------------------------------------------------------------------产品日立-LG DVD-RAM GH40L DVD刻录机缓存/固件: 2048 KB / RB02(2008-11-25)--------[ 声卡]---------------------------------------------------------------------------------- 声卡瑞昱ALC662 @ 英特尔82801G(ICH7) 高保真音频--------[ 网卡]----------------------------------------------------------------------------------网卡瑞昱RTL8101E Family PCI-E Gigabit Ethernet NIC制造商惠普--------[ PCI设备]-------------------------------------------------------------------------------设备P35/G33/G31/P31 Express DRAM Controller设备ID 29C0h制造商Intel制造商ID 8086h类别Bridge / PCI to HOST子系统制造商Hewlett-Packard子系统ID 2A78103Ch设备P35/G33/G31/P31 Express PCI Express Root Port设备ID 29C1h制造商Intel制造商ID 8086h类别Bridge / PCI to PCI设备82801G(ICH7) HD Audio Controller设备ID 27D8h制造商Intel制造商ID 8086h类别Multimedia / Hi-definition Audio子系统制造商Hewlett-Packard子系统ID 2A78103Ch设备N10/ICH7 PCI Express Root Port设备ID 27D0h制造商Intel制造商ID 8086h类别Bridge / PCI to PCI设备N10/ICH7 USB Universal Host Controller设备ID 27C8h制造商Intel制造商ID 8086h类别Serial / USB (UHCI)子系统制造商Hewlett-Packard子系统ID 2A78103Ch设备N10/ICH7 USB Universal Host Controller设备ID 27C9h制造商Intel制造商ID 8086h类别Serial / USB (UHCI)子系统制造商Hewlett-Packard子系统ID 2A78103Ch设备N10/ICH7 USB Universal Host Controller设备ID 27CAh制造商Intel制造商ID 8086h类别Serial / USB (UHCI)子系统制造商Hewlett-Packard子系统ID 2A78103Ch设备N10/ICH7 USB Universal Host Controller设备ID 27CBh制造商Intel制造商ID 8086h类别Serial / USB (UHCI)子系统制造商Hewlett-Packard子系统ID 2A78103Ch设备N10/ICH7 USB2 Enhanced Host Controller设备ID 27CCh制造商Intel制造商ID 8086h类别Serial / USB 2.0 (EHCI)子系统制造商Hewlett-Packard子系统ID 2A78103Ch设备82801GB(ICH7 A1 step) Hub Interface to PCI Bridge 设备ID 244Eh制造商Intel制造商ID 8086h类别Bridge / PCI to PCI (Subtractive Decode)设备ICH7 LPC Interface Controller设备ID 27B8h制造商Intel制造商ID 8086h类别Bridge / PCI to ISA子系统制造商Hewlett-Packard子系统ID 2A78103Ch设备N10/ICH7 Serial ATA Storage Controller设备ID 27C0h制造商Intel制造商ID 8086h类别Storage / IDE (ATA)子系统制造商Hewlett-Packard子系统ID 2A78103Ch设备N10/ICH7 SMBus Controller设备ID 27DAh制造商Intel制造商ID 8086h类别Serial / SMBus Controller子系统制造商Hewlett-Packard子系统ID 2A78103Ch设备Geforce 9600 GT设备ID 0622h制造商Nvidia制造商ID 10DEh类别Display / VGA子系统制造商Colorful子系统ID 00007377h设备RTL8101E Family PCI-E Gigabit Ethernet NIC设备ID 8136h制造商Realtek制造商ID 10ECh类别Network / Ethernet子系统制造商Hewlett-Packard子系统ID 2A78103Ch RTL8101E Family PCI-E Gigabit Ethernet NIC --------[ USB设备]-------------------------------------------------------------------------------描述未识别制造商ID 0AC8产品ID 3340类别239 / 2 / 1设备版本USB 2.0描述未识别制造商ID 0BDA产品ID 0181类别0 / 0 / 0设备Generic USB2.0-CRWSerial 20060413092100000版本USB 2.0--------[ 其他]----------------------------------------------------------------------------------键盘PS/2 标准键盘鼠标PS/2 兼容鼠标摄像头Sirius USB2.0 Camera--------[ 传感器]--------------------------------------------------------------------------------名称: FINTEK F71882FCPU温度: 47 ℃显卡温度: 44 ℃主硬盘温度: 28 ℃主板温度: 32 ℃风扇转速: 1560 RPM--------[ 设备]----------------------------------------------------------------------------------硬件ID: root\umbus设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: UMBus Root Bus Enumerator硬件ID: ACPI\PNP0800设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: System speaker硬件ID: IDE\DiskHitachi_HDT721032SLA380_________________ST2OA3BB 设备类别: 4d36e967-e325-11ce-bfc1-08002be10318设备名称: 磁盘驱动器硬件ID: ROOT\vdrvroot设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: Microsoft 虚拟驱动器枚举器驱动程序硬件ID: ACPI\PNP0A08设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: PCI bus硬件ID: PCI\VEN_8086&DEV_27CA&SUBSYS_2A78103C&REV_01设备类别: 36fc9e60-c465-11cf-8056-444553540000设备名称: Intel(R) 82801G (ICH7 Family) USB Universal Host Controller - 27CA硬件ID: Intel-27c0设备类别: 4d36e96a-e325-11ce-bfc1-08002be10318设备名称: IDE 通道硬件ID: root\VMUSBCONNECTOR设备类别: aed279d9-7dd0-49ab-8024-4f65418531fb设备名称: USB 虚拟化连接器驱动程序硬件ID: ACPI\PNP0B00设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: System CMOS/real time clock硬件ID: Intel-27c0设备类别: 4d36e96a-e325-11ce-bfc1-08002be10318设备名称: IDE 通道硬件ID: root\VPCBus设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: Virtual PC 主机总线驱动程序硬件ID: PCI\VEN_10DE&DEV_0622&SUBSYS_00007377&REV_A1设备类别: 4d36e968-e325-11ce-bfc1-08002be10318设备名称: NVIDIA GeForce 9600 GT硬件ID: PCI\VEN_8086&DEV_27CB&SUBSYS_2A78103C&REV_01设备类别: 36fc9e60-c465-11cf-8056-444553540000设备名称: Intel(R) 82801G (ICH7 Family) USB Universal Host Controller - 27CB硬件ID: USBSTOR\DiskGeneric-Compact_Flash___1.00设备类别: 4d36e967-e325-11ce-bfc1-08002be10318设备名称: 磁盘驱动器硬件ID: ACPI\FixedButton设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: ACPI Fixed Feature Button硬件ID: ROOT\mssmbios设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: Microsoft System Management BIOS Driver硬件ID: USB\ROOT_HUB&VID8086&PID27C9&REV0001设备类别: 36fc9e60-c465-11cf-8056-444553540000设备名称: USB Root Hub硬件ID: acpiapic设备类别: 4d36e966-e325-11ce-bfc1-08002be10318设备名称: ACPI 基于x86 的电脑硬件ID: ACPI\GenuineIntel_-_x86_Family_6_Model_23设备类别: 50127dc3-0f36-415e-a6cc-4cb3be910b65设备名称: Intel Processor硬件ID: PCI\VEN_10EC&DEV_8136&SUBSYS_2A78103C&REV_01设备类别: 4d36e972-e325-11ce-bfc1-08002be10318设备名称: Realtek RTL8101E Family PCI-E Fast Ethernet NIC (NDIS 6.20)硬件ID: ACPI\PNP0C04设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: Numeric data processor硬件ID: PCI\VEN_8086&DEV_27CC&SUBSYS_2A78103C&REV_01设备类别: 36fc9e60-c465-11cf-8056-444553540000设备名称: Intel(R) 82801G (ICH7 Family) USB2 Enhanced Host Controller - 27CC硬件ID: USB\ROOT_HUB&VID8086&PID27CA&REV0001设备类别: 36fc9e60-c465-11cf-8056-444553540000设备名称: USB Root Hub硬件ID: USBSTOR\DiskGeneric-MS/MS-Pro/HG____1.00设备类别: 4d36e967-e325-11ce-bfc1-08002be10318设备名称: 磁盘驱动器硬件ID: ROOT\CompositeBus设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: 复合总线枚举器硬件ID: USB\ROOT_HUB&VID8086&PID27C8&REV0001设备类别: 36fc9e60-c465-11cf-8056-444553540000设备名称: USB Root Hub硬件ID: ACPI\PNP0F13设备类别: 4d36e96f-e325-11ce-bfc1-08002be10318设备名称: PS/2 兼容鼠标硬件ID: USB\ROOT_HUB&VID8086&PID27CB&REV0001设备类别: 36fc9e60-c465-11cf-8056-444553540000设备名称: USB Root Hub硬件ID: PCI\VEN_8086&DEV_244E&SUBSYS_2A78103C&REV_E1设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: Intel(R) 82801 PCI Bridge - 244E硬件ID: PCI\VEN_8086&DEV_27D0&SUBSYS_2A78103C&REV_01设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: Intel(R) 82801G (ICH7 Family) PCI Express Root Port - 27D0硬件ID: ACPI_HAL\PNP0C08设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: Microsoft ACPI-Compliant System硬件ID: ACPI\GenuineIntel_-_x86_Family_6_Model_23设备类别: 50127dc3-0f36-415e-a6cc-4cb3be910b65设备名称: Intel Processor硬件ID: USB\ROOT_HUB20&VID8086&PID27CC&REV0001设备类别: 36fc9e60-c465-11cf-8056-444553540000设备名称: USB Root Hub硬件ID: USBSTOR\DiskGeneric-SD/MMC__________1.00设备类别: 4d36e967-e325-11ce-bfc1-08002be10318设备名称: 磁盘驱动器硬件ID: MONITOR\SAM03E1设备类别: 4d36e96e-e325-11ce-bfc1-08002be10318设备名称: SyncMaster T190/T190G(Digital)硬件ID: USB\VID_0AC8&PID_3340&REV_0100设备类别: 36fc9e60-c465-11cf-8056-444553540000设备名称: USB Composite Device硬件ID: PCI\VEN_8086&DEV_27B8&SUBSYS_2A78103C&REV_01设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: Intel(R) 82801GB/GR (ICH7 Family) LPC Interface Controller - 27B8硬件ID: PCI\VEN_8086&DEV_27D8&SUBSYS_2A78103C&REV_01设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: High Definition Audio 控制器硬件ID: USBSTOR\DiskGeneric-SD/MMC/MS/MSPRO_1.00设备类别: 4d36e967-e325-11ce-bfc1-08002be10318设备名称: 磁盘驱动器硬件ID: ACPI\INT0800设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: Intel(R) 82802 Firmware Hub Device硬件ID: HDAUDIO\FUNC_01&VEN_10EC&DEV_0662&SUBSYS_103C2A78&REV_1001设备类别: 4d36e96c-e325-11ce-bfc1-08002be10318设备名称: Realtek High Definition Audio硬件ID: PCI\VEN_8086&DEV_27C0&SUBSYS_2A78103C&REV_01设备类别: 4d36e96a-e325-11ce-bfc1-08002be10318设备名称: Intel(R) 82801GB/GR/GH (ICH7 Family) Serial ATA Storage Controller - 27C0硬件ID: PCI\VEN_8086&DEV_27DA&SUBSYS_2A78103C&REV_01设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: Intel(R) 82801G (ICH7 Family) SMBus Controller - 27DA硬件ID: USB\VID_0AC8&PID_3340&REV_0100&MI_00设备类别: 6bdd1fc6-810f-11d0-bec7-08002be2092f设备名称: USB 视频设备硬件ID: ROOT\RDPBUS设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: Remote Desktop Device Redirector Bus硬件ID: ACPI\PNP0000设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: Programmable interrupt controller硬件ID: ACPI\PNP0100设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: System timer硬件ID: USBSTOR\DiskGeneric-SM/xD-Picture___1.00设备类别: 4d36e967-e325-11ce-bfc1-08002be10318设备名称: 磁盘驱动器硬件ID: PCI\VEN_8086&DEV_27C8&SUBSYS_2A78103C&REV_01设备类别: 36fc9e60-c465-11cf-8056-444553540000设备名称: Intel(R) 82801G (ICH7 Family) USB Universal Host Controller - 27C8硬件ID: PCI\VEN_8086&DEV_29C0&SUBSYS_2A78103C&REV_10设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: Intel(R) G33/G31/P35/P31 Express 芯片集处理器到I/O 控制器- 29C0硬件ID: ACPI\PNP0103设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: High precision event timer硬件ID: HHVBus\HHVReader设备类别: 50dd5230-ba8a-11d1-bf5d-0000f805f530设备名称: HuaHong Virtual SmartCard Reader硬件ID: IDE\CdRomHL-DT-ST_DVD-RAM_GH40L__________________RB02____ 设备类别: 4d36e965-e325-11ce-bfc1-08002be10318设备名称: CD-ROM Drive硬件ID: ACPI\PNP0200设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: Direct memory access controller硬件ID: USB\VID_0BDA&PID_0181&REV_8197设备类别: 36fc9e60-c465-11cf-8056-444553540000设备名称: USB 大容量存储设备硬件ID: HHVBus\HHVReader设备类别: 50dd5230-ba8a-11d1-bf5d-0000f805f530设备名称: HuaHong Virtual SmartCard Reader硬件ID: PCI\VEN_8086&DEV_27C9&SUBSYS_2A78103C&REV_01设备类别: 36fc9e60-c465-11cf-8056-444553540000设备名称: Intel(R) 82801G (ICH7 Family) USB Universal Host Controller - 27C9硬件ID: PCI\VEN_8086&DEV_29C1&SUBSYS_29C18086&REV_10设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318设备名称: Intel(R) G33/G31/P35/P31 Express 芯片集PCI Express 根端口- 29C1硬件ID: ACPI\PNP0303设备类别: 4d36e96b-e325-11ce-bfc1-08002be10318设备名称: PS/2 标准键盘硬件ID: root\swenum设备类别: 4d36e97d-e325-11ce-bfc1-08002be10318 设备名称: Plug and Play Software Device EnumeratorMS-7525 (BostonL) 主板规格图1: MS-7525 (BostonL) 主板主板说明制造商主板名称：MSI MS-7525HP/Compaq 名称：BostonL-GL6外形Micro-ATX：24.4 厘米（9.6 英寸）x 21.8 厘米（8.6 英寸）芯片组英特尔G31 Express前端总线速度800/1066/1,333 MHz（取决于处理器）处理器升级信息插槽类型：775主板支持以下处理器升级：•Core 2 Duo酷睿2 双核E4xxx (65W)•Core 2 Duo酷睿2 双核E7xxx (65W)•Pentium Dual Core奔腾双核E2xxx 系列(65W)•Celeron Dual Core赛扬双核E1xx0 系列(65W) •Celeron赛扬4xxx 系列(35W)内存升级信息双通道内存架构2 个240 针DDR2 DIMM 插槽支持的DIMM 类型：PC2-5300 (667 MHz)PC2-6400 (800 MHz)仅限非ECC 内存，不带缓存支持2GB DDR2 DIMM在32 位电脑上，最高支持 4 GB*注:*实际可用内存可能小于该值显卡Intel GMA 3100 集成显卡* 如果已经安装了显卡，则集成显卡不可用。

主板开机电路的构成及工作原理图

主板开机电路的构成及工作原理图核心提示：一、开机电路的构成及工作原理PWR：主机上的电源开关原理：在按下PWR开关之前，主机上只有紫线和绿有电，紫线为5VSB（待机电压）。

南桥或I/O内部集成了开机触发电路，所有的开机触发电路都是舜间低电平有效（除83627系列I/O），按下PWR开关后会产生舜间的一、开机电路的构成及工作原理PWR：主机上的电源开关原理：在按下PWR开关之前，主机上只有紫线和绿有电，紫线为5VSB（待机电压）。

南桥或I/O内部集成了开机触发电路，所有的开机触发电路都是舜间低电平有效（除83627系列I/O），按下PWR开关后会产生舜间的低电平，南桥开机触发电路工作后发输出迟续的高电平，I/O内部的开机触发电路工作后输出迟续的低电平。

一些厂家的主板上集成了自己的开机复位芯片，不通过南桥或I/O开机，原理是一样的。

二、开关的三种方式常见主板开机电路图一、开机线路图1、VIA大多由南桥开机，有83977EFI/O的由I/O开机2、inter主板较，83627高进高出，8702、8712低进低出3、SIS开机电路4、VIA多，370、462主板常见故障现象：无法软关机，开机不稳定时好时坏，多为门电路坏二、I/O开机图1、132门电路容易损坏2、83627I/O中第67脚有3.3V高电平（点PWR不机，且67脚有3.3V电压为I/O坏，少数为南桥坏）3、83627第67脚为0V，查南桥待机电压，拆下I/O测4、83627第67脚为0V-1V，I/O坏5、83627I/O损坏的故障现象：不开机、能开机不能关机、复位灯常亮第一种两针短接后为低电平，第二种两短接后都为低电平，第三种两针短接后都为高电平三、开机电路检修流程1.查PWR开关处是否有3.3V左右的高电平。

（查开关到紫线之间的线路）2.按下PWR开关时测量是否有瞬间低电平触发南桥或I/O。

3.查绿线到南桥或I/O之间的线路。

故障现象：开机后通下电，马上断电按PWR无反应，这种现象称为电源保护，多为黄、红线短路，用断路法逐个断开与短路电压相关的元件。

主板支持硬改771

富士康g45m-s，e5450 e0,加微码可以上400超3.6g富士康G43MX-K，上L5420点亮富士康P35 MARS，上5110点亮，OC到500外频富士康p31a~s上5110原版bios，超351外频2.11稳定富士康G31mxp，e5440成功点亮富士康G31MX-K，E5440成功点亮华擎G41M-LE，上的L5408点亮华擎G41M-VS3配E5205，超333外频2.33GZ工作稳定，指令集全华擎g41-vs2 ddr800，上e5440 eo点亮，指令不全，加eo微码后指令全。

外频只能到344华擎P43DE是个771都能亮，从50XX到54XX都没问题，后期BIOS不支持50XX捷波X-BLUE P43-L上L5430,L5420一次点亮上系统没刷BIOS,没有SSE4.1和VX-t 捷波P43D3L，L5420，C0步进，直接点亮，指令集全捷波p43l，完美点亮5420(co) 5205(co) 5110捷波P35(D2，D3)，上E5405点亮捷波至尊P35 P6A8G，E5418完美点亮黑潮BI-100，X5260硬改400金士顿4G，直接点亮双敏UG41MT-S(只能上2G条,不能单条4G) L5430,L5420点亮进BIOS,没刷BIOS,没有SSE4.1和VX-T双敏G41MT，3323 5150 5148点亮双敏AK42D，P35芯片组，刷最新V1.70版BIOS直上C0版E5450七彩虹P43X5，E5205有2启，以上全部默电400外频七彩虹战斧C.P4D3 V20，G41芯片组，无需刷BIOS，直上C0版E5450七彩虹c.g41，上l5408直接点亮七彩虹C.G41 TWIN V22配E5205，超333外频2.33GZ工作稳定，指令集全七彩虹p31v2.3，e5440一次成功七彩虹975X，E5310一次点亮昂达P45S+，配E5205超400外频2.8GZ工作稳定，需更新BIOS V1.01之后指令集全，此板对D3内存OC兼容性不好昂达P43S，点亮E5450 C0昂达p35d，上e5405点亮昂达G31V/S 51XX、52XX无问题，53没U，L54卡在bios自检盈通P45.战神版L5410 C0步进完美点亮。

微星MS7309主板上电时序

微星MS7309主板上电时序第一部分：等待开机待机有三个条件：3VSB、25M晶振、PWRGD_SB。

一、纽扣电池供电：纽扣电池（此时不插电源线）BAT经过双二极管D22以及D28为桥（PBGA692）提供基本供电VBAT，25M晶振起振。

同时BAT还通过双二极管D22和电阻R699产生VBAT0链接到F71882的82脚，用于检测电池电量。

-1-VBAT通过R6产生信号COPEN#送到I/O（F71889ED的83脚，使该脚为高电平。

二、插入AT某电源，+5SB为主板供电1、5VDRV1的产生：当插入AT某电源，+5VSB为主板的部分电路供电，I/O的71脚（VCCGATE）为高电平，通过Q41产生5VDRV1.它的主要作用控制Q37-2-的导通，提升3VDUAL的输出功率（用UP7704产生）；应用在3VSB_WAKE产生电路，同样提升3VSB_WAKE的功率。

-3-2、VCC_5SB的产生：当插入AT某电源，+5VSB通过Q110转换成VCC_5SB，主要是把电流从4A降低到2A。

5VSBDRV1的产生：IO的72脚产生DUALGATE信号，VCC5_SB经电阻R465和R466分压，产生此信号。

3、+3.3VDUAL的产生：产生方式可以有两种，一是通过1117来产生，二是通-4-过UP7501来产生。

（1）、通过U28（RC117S）产生：通过（2）通过UP7704产生，其2脚受控于信号y5VSB_OFF，这个信号由IO的47脚产生，同时控制USB接口和5vSBPOWERSWITH。

4、VSB3V的产生：3VDUAL（1.2A）通过D32产生VSB3V为IO的65脚供电。

-5--11-6、MEM_VLD信号的产生VCC_DDR产生后，加到Q33（CMKT3904-SOT363-6）的5脚，6脚产生MEM_VLD信号，送到桥的J3端，通知桥内存供电已经稳定。

-12-7、DDR_PWRGD产生：当内存供电产生后，由Q9产生DDR_PWRGD信号，送到940座的F3端，通知CPU内存供电已经准备好。

微星主板维修资料

值)
CPU 电压异常如何维修 a. 先查 CPU 电压,电源管理芯片及其 MOS 管有无短路及烧坏现象 b. 查 VID0-VID5 信号是否正常 c. 提供给电源管理芯片的 5V,12V 电压是否正常 d. 部分主板有 VID-GD 信号,查其是否异常
音效不良维修方法 1 抓不住音效如何维修
a. 首先检查 24.576 的晶振是否起振,如不起振再查供电 5V,3.3V 电压是否异常音效芯片
4. 全板无复位 a 查基本供电电压和频率是否正常 b 查南桥复位信号有无输出到 MS_5T 第 2 脚(3V 复位电压) c 查 MS-5 3.4.5 脚电压是否正常,有无短路 d 南桥是否本体不良 e 查开关上的 FP-RST 信号是否有 3V 电压一般连往 MS-5,时钟,网络芯片,MS-3 f 查 MS-5 的 POWER GOOD 42 脚和 PWR-OK 46 脚信号是否正常 g 查 MS-7 的第 4 脚 POWERGOOD 信号和第 7 脚 POWERGOOD 信号有无输出 4 入 7 出 h 查 VCC2.5V 和 1.25V 是否短路短路则北桥坏
电 ,排容漏容电 2. COM1. COM2 TEST FAIL a. 查 75232 的+12V,-12V,+5V 是否正常,所连接的保护二极管是否不良 b. 查南桥到 ISA SLOT 的 IRQ3(COM2)及 IRQ4(COM1)信号是否正常 c. 查 I/O CHIP 至 75232 和 2 接口至 75232 线路是否正常 d. 查 2 所接电容,排容是否漏电 3. LPT TEST FAIL a. 查南桥至 ISA SLOT 的 IRQ7 信号是否正确 b. 查 I/O CHIP 83627 及 83697 至接口线路是否正确 c. 查 I/O CHIP 83627 及 83697 所接的电阻,排阻,(电容,排容是否正常) 4. USB TEST FAIL a. 查 USB 接口所连接的 VCC.GND 是否正常 b. 查 USB 接口所接的 USBP0+, USBP0-, USBP1+,USBP1-到南桥的线路是否 OPEN OR SHORT c. 查 USB 接口所连接之电阻,电感,电容有无不良 d. 查 CLOCK CHIP 之 48MHZ 是否输出到南桥,频率是否正确 5. GAME PORT TEST FAIL a. 查 GAME 接口所连接之 VCC,GND 是否不良 b. 查 I/O CHIP 至 GAME 接口之线路是否不良 c. 查 I/O CHIP 所连接的电阻,电感,电容是否不良或漏电 6. HDD TEST FAIL a. 清除 CMOS 看是否正常 b. 查 HDD 接口是否缺 PIN 或不良 c. 查南桥至 HDD 接口之 IRQ14(IDE1), IRQ15(IDE2)及相关电路不良 d. 查南桥至 HDD 所连接的电阻,排阻,线路是否正常 7. FDD 不读 A,读 A 档的维修方法: a. 清除 CMOS 看是否正常 b. 查南桥(I/O)至 FDD 接口之线路及电路有无不良 c. 查 ISA SLOT 相关线路是否正常 d. 查 CLOCK CHIP 输出至南桥(I/O)各时钟是否正确 8. HARD MONITOR 功能 a. 判断为侦测电路问题 b. 电压异常,则查输出电压至侦测元件(南桥,I/O)之线路元件是否异常 c. 转速异常,则查 FAN 接第 3PIN 至侦测元件(南桥,I/O)之线路 d. 温度异常,则查热敏电阻至侦测元件(南桥,I/O)之线路

[指南]台式机主板供电电路

[指南]台式机主板供电电路主板供电电路当主板开机后，PS-ON变为低电平，从而电源电源开始输出 +3.3V、+5V、+12V 等各路电压为主板供电，主板上常见的供电电路有:内存供电电路，北桥芯片供电电路，南桥芯片供电电路，显卡供电电路，CPU 供电电路，时钟芯片供电电路，共六大电路。

主板供电电路有两种设计方式:一种是调压方式，一种是开关电源控制方式，这两种方式都是为负载提供稳定的直流电和负载所需的足够电流。

主板上的供电都是低压大电流，因此需要专用的供电电路来控制。

主板供电时序:内存供电(VDD-DDR)->北桥芯片供电(VCC-GMCH)->北桥总线电压(VTT-GMCH)->CPU供电(VCORE/VCCP)->显卡供电(VDDQ)->南桥供电->时钟(CLK) 内存供电:3.3V、2.5V、1.8V、1.5V北桥供电:3.3V、2.5V、1.8V、1.5V北桥总线:1.2VCPU 供电:1.75V、1.5V(特殊:0.9V)显卡供电:3.3V、1.5V(特殊:0.8V)南桥:5VSB、3.3VSB、1.5VSB、1.2VSB时钟:3.3V、2.5V老主板的供电时序:CPU->内存->北桥->显卡->南桥->时钟内存供电电路一、SDR 内存 3.3V 供电电路(由稳压器和场管组成的调压式供电电路)，开机后，南桥会输出一个高电平。

SDR内存供电电路图(3.3V)检修流程:1、测内存槽最后一脚(供电脚)有无 3.3V电压，若有则电压正常，如果内存仍检测不过，则考虑电流供给不足，一般是铝电解电容或场管老化或虚焊造成，可直接更换电容或加焊场管。

2、如果电压不正常，则测 1117 的 3 脚有无 5V 输入电压，有则更换1117，如果还不行，则测 1117 的两个分压电阻。

3、如果 1117 的 3 脚无输入，则测 MOS 管(集成)的 S 极有无 5VSB 输入，有则测 G 极有无低电平控制信号，有则更换集成 MOS 管，无则测之前的电阻，更换电阻后仍无输入，则加焊或更换南桥。
