自动喷水灭火系统系统调试质量验收记录表(通用模板)
自动喷淋灭火系统验收记录表样表
自动喷淋灭火系统验收记录表样表自动喷淋灭火系统验收记录表设施名称自动喷水灭火系统服务区域主机位置设计单位生产单位施工单位检验依据《房屋接管验收标准》监理单位《自动喷水灭火系统设计规范》《自动喷水灭火系统施工及验收规范》《水喷雾灭火系统设计规范》项目标准要求检验情况处理意见备注一、资料1、系统图2、设备布置平面图、安装图3、产品合格证4、设计变更记录5、竣工检验报告（包括隐蔽工程验收报告）6、主要设备备品备件清单7、公安消防部门提供的使用许可证8、调试、试运行记录三、阀门与检验报警装置1、报警阀距地高1.2m，且有排水措施2、水力警铃装在报警阀附近，连接管用镀锌钢管3、水力警铃启动压力P≥4.9×104Pa（0.5kg/cm2）4、采用闭式喷头时，系统有无延迟器和防误报装置5、闭式喷头的自动喷水灭火系统每个报警阀控制喷头数四、监测装置1、控制阀开启时状态应正确2、消防水泵电源供应和工作情况显示应正确3、水池、水箱的水位显示正确4、报警阀、水流指示器动作情况良好五、管道1、每根配水支管直径φ≤25mm2、配水支管带喷头数应符合要求六、减压孔板和节流管1、设在直径φ≥50mm的水平管段上2、孔口直径φ≥50%管直径3、孔板距转弯处2倍管直径4、节流管长L≤1m项目标准要求检验情况处理意见备注5、节流管与平管直径平管 50 70 80 100 125 200 250mm节流管 25 32 40 50 70 80 100 125mm七、管材外观检查1、表面无裂纹，缩孔，折迭和皱皮2、螺纹密封面完整、无损伤、无毛刺3、镀锌层不得脱落八、喷头现场检验1、型号、规格符合设计要求2、商标、公称动作温度、制造厂、日期标志齐全3、外观无加工缺陷和机械损伤4、螺纹密封面无伤痕、毛刺、缺丝、断丝现象5、闭式喷头密封试验P=3.0MPa T≥3min九、阀门现场检查1、型号、规格符合设计要求2、附件配备齐全，不得有损伤3、报警阀商标、型号、规格标志齐全，且有水流方向永久性标志4、报警阀、控制阀操作机构动作灵活、阀体内清洁5、水力警铃的铃锤转动灵活6、报警阀渗漏试验 P=2倍额定压力 T=5min十、消防水箱、水池1、容积、位置符合设计要求2、主要通道宽度不小于1.0m3、检修通道不小于0.7m4、水箱顶部至楼板或梁的距离不小于0.6m5、水池、水箱溢流管、泄水管不得与生活用水的排水系统连接十一、消防气压给水设备1、四周检修通道不小于0.7m2、设备顶部至楼板，梁底距离d≥1.0m十二、水泵接合器1、安装在消防车便于接近的人行道或非机动车行驶地段2、地下消防水泵接合器应有明显标志3、墙壁消防水泵接合器高度1.1m，距门、窗、孔、洞d≥2.0m4、地下安装时，进水口与井盖底面距离d≤0.4m检查结果及意见房产工程管理部监理单位代表设计单位代表物业公司代表施工单位代表检测日期。
自动喷水灭火系统各种安装工程检验批质量验收记录表
自动喷水灭火系统报警阀组及其它组件安装工程检验批质量验收记录表
GD50261－2005
GD2405SZ004
0 1 Array深圳市建设局、深圳市档案局监制深圳市文档服务中心印制
自动喷水灭火系统工程质量验收表(Ⅱ)
GD2302SZ005
0 1
自动喷水灭火系统工程质量验收记录
GD2302SZ004
0 1
自动喷水灭火系统供水设施安装工程检验批质量验收记录表
GB50261-2001
GD2405SZ001
0 1
自动喷水灭火系统管网安装工程检验批质量验收记录表
GB50261-2005
GD2405SZ002
0 1
自动喷水灭火系统喷头安装工程检验批质量验收记录表
GD50261－2005
GD2405SZ003
0 1 Array深圳市建设局、深圳市档案局监制深圳市文档服务中心印制。
自动喷水灭火系统全部质量验收记录表
自动喷水灭火系统系统调试质量验收记录表
自动喷水灭火系统消防水泵安装质量验收记录表
自动喷水灭火系统消防气压给水设备和稳压泵安装质量验收记录表
自动喷水灭火系统消防水箱安装和消防水池施工质量验收记录表
自动喷水灭火系统消防水泵接合器安装质量验收记录表
自动喷水灭火系统管网安装质量验收记录表
自动喷水灭火系统报警阀组安装质量验收记录表
自动喷水灭火系统其他组件安装质量验收记录表
自动喷水灭火系统水压试验、气压试验质量验收记录表
GB50261-2005
100301
工程质量监督站监制自动喷水灭火系统冲洗质量验收记录表。
自动喷水灭火工程检验质量验收记录表

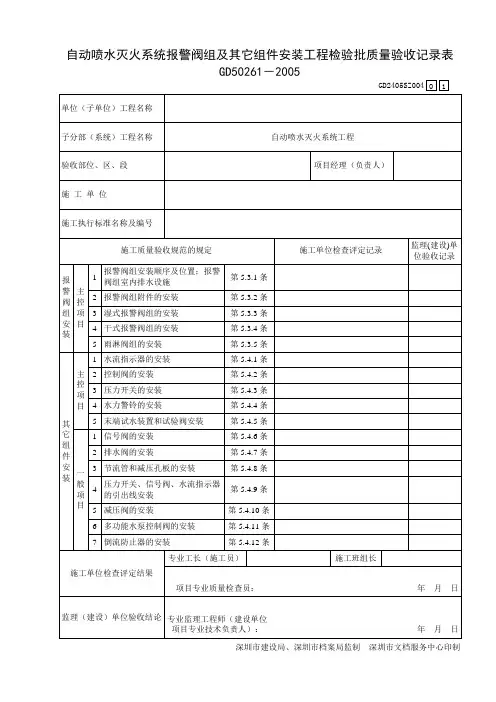

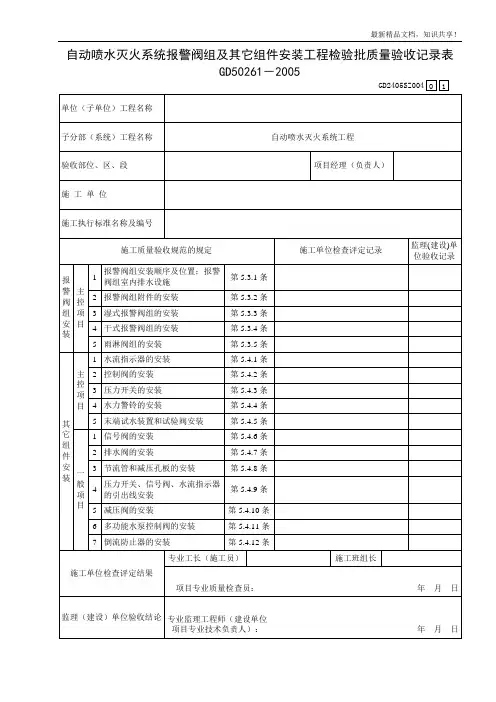

自动喷水灭火系统报警阀组及其它组件安装工程检验批质量验收记录表GD50261－2005GD2405SZ004单位（子单位）工程名称子分部（系统）工程名称自动喷水灭火系统工程验收部位、区、段项目经理（负责人）施工单位施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录报警阀组安装主控项目1报警阀组安装顺序及位置；报警阀组室内排水设施第5.3.1条2 报警阀组附件的安装第5.3.2条3 湿式报警阀组的安装第5.3.3条4 干式报警阀组的安装第5.3.4条5 雨淋阀组的安装第5.3.5条其它组件安装主控项目1 水流指示器的安装第5.4.1条2 控制阀的安装第5.4.2条3 压力开关的安装第5.4.3条4 水力警铃的安装第5.4.4条5 末端试水装置和试验阀安装第5.4.5条一般项目1 信号阀的安装第5.4.6条2 排水阀的安装第5.4.7条3 节流管和减压孔板的安装第5.4.8条4压力开关、信号阀、水流指示器的引出线安装第5.4.9条5 减压阀的安装第5.4.10条6 多功能水泵控制阀的安装第5.4.11条7 倒流防止器的安装第5.4.12条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师（建设单位项目专业技术负责人）：年月日0 1自动喷水灭火系统工程质量验收表(Ⅱ)GD2302SZ005序号检查项目名称缺陷分类主要技术要求检查评定结果6 管网严重缺陷A管道的材质、管径、接头、连接方式采取的防腐、防冻措施符合设计规范及设计要求重缺陷B1.管网不同部位安装的报警阀组、闸阀、止回阀、电磁阀、信号阀、水流指示器、减压孔板、节流管、减压阀、柔性接头、排水管、排水管、排水阀、泄压阀等等符合设计要求2.干式系统管网容积不大于2900L，系统最大充水时间不大于3min；系统管网容积大于2900L，充水时间不大于1min。
自动喷水灭火系统工程验收记录(表格模板)
水力警铃
压力开关
充水时间
水泵
预作用系统
摸拟喷头动作
预作用阀
水力警铃
压力开关
充水时间
水泵
参
加
单
位
施工单位项目负责人：（签章）
年 月 日
监理工程师：（签章）
年 月 日
建设单位项目负责人：（签章）
年 月 日
自动喷水灭火系统管网冲洗记录
工程名称
建设单位
施工单位
监理单位
管段号
材质
冲 洗
结论意见
介质
压力
(MPa)
年 月 日
建设单位：（单位印章）
项目负责人：（签章）
年 月 日
自动喷水灭火系统工程质量控制资料检查记录
工程名称
施工单位
分部工程名称
资料名称
数量
核查意见
核查人
自动喷水
灭火系统
1、施工图、设计说明书、设计变更通知书和设计审核意见书、竣工图；
2、主要设备、组件的国家质量监督检验测试中心的检测报告和产品出厂合格证；
自动喷水灭火系统工程验收记录
工程名称
分部工程名称
施工单位
项目负责人
监理单位
监理工程师
序号
检查项目名称
检查内容记录
检查评定结果
1
2
3
4
5
综合验收结论
验
收
单
位
施工单位：（单位印章）
项目负责人：（签章）
年 月 日
监理单位：（单位印章）
总监理工程师：（签章）
年 月 日
设计单位：（单位印章）
项目负责人：（签章）
5
施工组织设计、施工方案及审批
自动喷淋系统验收资料表格Word版
附录四—B自动喷水灭火系统施工安装质量记录目录自动喷水灭火系统质量保证资料核查表编号：B-1第册第页自动喷水灭火系统图纸会审记录编号：1第册第页水喷淋、消火栓系统设计变更明细表编号：2第册第页水喷淋、消火栓系统技术交底记录编号：3第册第页水喷淋系统施工技术核定单编号：4第册第页施工组织设计（方案）编号：5第册第页开工报告编号：6第册第页水喷淋、消火栓系统设备、材料相关证件汇总表编号：7注：各种证件整理附后。
第册第页设备开箱检查记录编号：8第册第页水喷淋灭火系统材料检查记录编号：9第册第页第册第页自动喷水灭火系统阀门抽样检查试验记录编号:B-4自动喷水灭火系统管道安装检查记录编号:B-5第册第页自动喷水灭火系统管道支架制作安装检查记录编号:B-6自动喷水灭火系统管道支架制作安装检查记录编号:B-6自动喷水灭火系统管道试压记录编号:B-7自动喷水灭火系统管道冲洗记录编号:B-8页消防配电线路敷设检查记编号：10自动喷水灭火系统管道隐蔽验收记录编号:B-11第册第页消防配电线路隐蔽验收记录编号：11第册第页自动喷水灭火系统水源设施安装检查记录编号：B-12第册第页自动喷水灭火系统水泵安装检查记录编号：B-13第册第页自动喷水灭火系统稳压装置安装检查记录编号：B-14第册第页自动喷水灭火系统水泵接合器安装检查记录编号：B-15第册第页自动喷水灭火系统报警阀组安装检查记录编号：B-16第册第页编号：B-17第册第页自动喷水灭火系统喷头安装检查记录编号：B-18续表编号：B-18第册第页自动喷水灭火系统末端试水装置安装检查记录编号：B-19第册第页自动喷水灭火系统充气装置安装检查记录编号：B-20第册第页第册第页第册第页自动喷水灭火系统末端试水装置放水试验编号：B-23第册第页续表编号：B-23第册第页自动喷水灭火系统报警阀组动作记录编号：B-24第册第页自动喷水灭火系统联动试验记录编号：B-25自动喷水灭火系统调试报告编号：B-26第册第页。
自动喷水灭火系统工程质量验收记录
自动喷水灭火系统工程质量验收记录一、总述本次自动喷水灭火系统工程质量验收旨在确认工程是否按照设计要求、规范标准及相关法规进行施工，确保工程达到预期的安全、可靠、有效的喷水灭火效果。
本次施工地点为XX建筑物，工程总投资为XX万元。
验收范围包括但不限于系统布局、设备选型、管道安装、电气接线等方面。
二、施工单位基本情况1.施工单位：XXX公司三、工程质量验收项目及评定标准本次工程质量验收项目及评定标准如下：1.系统设计（1）根据建筑物功能、布局、火灾风险等因素，设计合理的喷头布置方案；（2）喷头布局示意图是否符合实际安装情况；（3）水源供应方式和排水方式是否合理；评定标准：设计是否符合相关规范要求，布置是否合理，水源供应和排水方式是否便捷。
2.设备选型（1）选用的泵、阀门、管道等设备型号是否符合设计要求；（2）设备材质是否符合耐腐蚀要求；（3）设备安装是否符合相关标准；评定标准：设备选型是否合理，材质是否耐腐蚀，安装是否符合标准要求。
3.管道安装（1）管道安装是否牢固，连接处是否密封；（2）管道布置是否符合设计要求；（3）有无渗漏、断裂等现象；评定标准：管道安装是否稳固，连接是否密封，布置是否符合设计要求。
4.电气接线（1）电气控制装置的选型是否合理；（2）电气接线是否符合相关规范；（3）电气设备的稳定性和可靠性；评定标准：选型是否合理，接线是否符合规范要求，设备稳定可靠性。
四、工程质量验收过程1.方案评审由施工单位提供系统设计方案，并与建设单位进行评审，确保设计方案符合实际需求和安全要求。
2.设备验收（1）查看设备制造商提供的合格证书和资质证明；（2）检查设备型号、规格和材质是否符合设计要求；（3）检查设备安装是否规范。
3.管道验收（1）检查管道安装是否牢固、连接处是否密封；（2）查看管道布置图和实际施工情况；（3）通过水压试验检查管道的密封性和耐压性。
4.电气接线验收（1）查看电气控制装置选型是否合理；（2）检查电气接线是否规范；（3）通过电气设备运行测试，查看其稳定性和可靠性。
自动喷水灭火系统检验批质量验收记录
自动喷水灭火系统其他组件
安装检验批质量验收记录
表5.40.5 工程编号：
自动喷水灭火系统水压试验检验批质量验收记录表5.40.6 工程编号：
表5.40.7 自动喷水灭火系统气压试验检验批质量验收记录工程编号：
表5.40.8 工程编号：
表5.40.9 工程编号：
自动喷水灭火系统材料、设备进场
检验批质量验收记录
表5.40.1 工程编号：
自动喷水灭火系统管网安装检验批质量验收记录表5.40.1 工程编号：
自动喷水灭火系统喷头安装
检验批质量验收记录
表5.40.3 工程编号：
自动喷水灭火系统报警阀组安装
检验批质量验收记录
表5.40.4 工程编号：。
自动喷水灭火系统调试检测验收记录
□
□
□
□
□
C
4消防控制室图形显 示装置应显示火灾报警 控制器的火灾报警信 号、消防联动控制器的 启动信号、受控设备动 作反馈信号，显示的信 息应与控制器的显示一 致
对照火灾报警控制器、 消防联动控制器的显示 信息，核查消防控制室图 形显示装置信息显示情 况
□
□
□
□
□
C
☆ 1.2预作用式喷水灭火系统的联动控制功能
□
□
□
□
□
C
5.2手、自动 转换功能
控制箱、柜应设有手、 自动控制转换功能，且 控制箱、柜应能准确显 示手、自动控制工作状 态
手动操作控制箱、柜的 手、自动控制转换控制按 钮键。检查控制箱、柜的 显示情况
□
□
□
□
□
C
5.3
手动控制 功能
控制箱、柜应能手动 控制消防泵的启动、停 止
分别手动操作控制箱、 柜各消防泵启动按钮、按 键，检查对应消防泵启动 情况；手动操作消防泵停 泵按钮、按键，检查对应 消防泵停止运转情况
1基本功能
地址设置
4.2.2
按照附录D的规定进行地址设置，控制器地址注释信息录入
1.1☆水流指示器、☆压力开关、☆信号阀基本功能
动作信号
4.16.2
设备运作后，消防联
使水流指示器、压力开
□
□
□
□
□
C
编 号
项目
条款
子项（调试、检测、验收内容）
施工单位 调试记录
监理单位 检查记录
检测、验收 结果
调试、检测、验收要求
调试、检测、验收要求
调试、检测、验收方法
表E 自动喷水灭火系统工程验收记录
工程名称
分部工程名称
施工单位
项目负责人
监理单位
监理工程师
序号
检查项目名称
检查内容记录
检查评定结果
1
2
3
4
表E自动喷水灭火系统工程验收记录（续表01）
工程名称
分部工程名称
施工单位
项目负责人
监理单位
监理工程师
序号
检查项目名称
检查内容记录
检查评定结果
5
6
表E自动喷水灭火系统工程验收记录（续表02）
工程名称
分部工程名称
施工单位
项目负责人
监理单位
监理工程师
序号
检查项目名称
检查内容记录
检查评定结果
7
8
9
表E自动喷水灭火系统工程验收记录（续表02）
工程名称
分部工程名称
施工单位
项目负责人
监理单位
监理工程师
序号
检查项目名称
检查内容记录
检查评定结果
10
综合验收结论
验
收
单
位
施工单位：（单位印章）
项目负责人：（签章）
年月日
监理单位：（单位印章）
总监理工程师：（签章）
年月日
设计单位：（单位印章）Fra bibliotek项目负责人：（签章）
年月日
建设单位：（单位印章）
项目负责人：（签章）
年月日
