酚醛双面彩钢复合风管制作安装施工工艺
酚醛双面彩钢复合风管制作安装施工工艺1. 引言酚醛双面彩钢复合风管是一种常用于建筑空调系统的风道材料。
其具有优良的耐热、耐腐蚀、防霉、隔音等性能，广泛应用于商业建筑、医疗机构和工业设施等场所。
本文将介绍酚醛双面彩钢复合风管的制作和安装施工工艺。
2. 材料准备在制作和安装酚醛双面彩钢复合风管之前，需要准备以下材料和工具：•酚醛双面彩钢复合板•风管连接件•拉杆、角码等固定件•聚氨酯胶水•风管制作和安装工具（如剪刀、钳子、螺丝刀等）3. 风管制作工艺3.1 制作风管尺寸首先，根据建筑设计图纸和空调系统要求确定风管的尺寸。
根据实际情况，将酚醛双面彩钢复合板裁剪成所需风管的尺寸，注意留出一定的余量以便后续连接。
3.2 风管连接将风管的连接口用开卡口的方式处理，确保连接口的平整和牢固。
然后，使用聚氨酯胶水将连接口处涂抹均匀，将风管连接件插入连接口，并用螺丝固定。
3.3 固定风管将制作好的风管放置在安装位置，使用拉杆和角码等固定件将风管固定在墙体或梁上。
确保风管与周围结构之间有一定的间隙，以便实现空气的流通。
3.4 封闭风管在风管的连接处和固定处使用聚氨酯胶水进行封闭处理，防止风道内的空气外泄或外界杂质进入风道。
4. 风管安装施工工艺4.1 建筑准备在风管安装之前，需要先进行建筑准备工作。
确保安装位置符合设计要求，并清理好施工区域，保持干净整洁。
4.2 风管布置根据设计要求和空调系统的管路布置，将风管进行合理布局，考虑空间限制和通风效果。
确保风管的平直和连接口的无漏水现象。
4.3 风管安装将制作好的风管按照设计图纸进行安装，确保连接口牢固可靠，无松动现象。
同时，注意风管与其他管道和设备的安全距离，防止相互干扰。
4.4 风管测试安装完成后，进行风管的测试。
使用空调系统开启风机，检查风管内的气流是否畅通，检测风压和风速是否符合设计要求。
4.5 风管封闭在风管安装和测试完成后，使用聚氨酯胶水对风管的连接口和固定处进行封闭处理，确保风道的密封性和防止漏风现象。
酚醛保温板的施工质量控制
酚醛保温板的施工质量控制１酚醛保温板的施工工艺1.1工艺原理（１）构成：酚醛保温板外墙外保温系统由保温层（酚醛板或复合酚醛板）、抹面层、固定材料（胶粘剂、锚固件等）和饰面层构成，通过组合、组装、施工或安装，固定在外墙外表面上形成建筑物实体。
（２）酚醛板外墙外保温工程的常用构造做法：以涂料为饰面的酚醛板外墙外保温工程构造做法，采用酚醛板作为保温层，并用粘锚的方式固定在基层墙体上。
1.2施工工艺主要操作要点说明。
主要有：①配制专用界面粘结剂。
配制专用界面粘结剂应由专人负责，按产品说明书的要求配制。
要求搅拌均匀，稠度适中，保证界面粘结剂有一定粘度。
将配好的专用界面粘结剂按产品说明书的要求静置数分钟后，再次搅拌方可使用。
调好的专用界面粘结剂应在规定时间内用完。
②粘贴保温板。
保温板施工前应按设计要求绘制排版图，确定异型板的规格和数量，并在基层上用墨线弹出板块位置图。
现场采用专用切割工具裁切保温板，但必须注意切口与板面垂直。
粘结方式应采用满粘法，撕掉保温板上保护膜后，在板上均匀涂抹约５ｍｍ厚专用界面粘结剂，然后用三角丁字耙将专用界面粘结剂拉耙齿状后，立即将保温板粘贴在墙上，粘贴时应轻柔、均匀挤压，并用２ｍ靠尺及橡皮锤进行调整。
保证其垂直度、平整度符合要求。
每贴完１块板，应及时清除挤出的粘结剂。
板与板之间要挤紧，板缝宽度超出１．５ｍｍ时用相应厚度的酚醛板片填塞。
拼缝高差不大于１ｍｍ。
③敲击式尼龙锚栓的安装。
敲击式尼龙锚栓，应满足边距大于或等于２Ｈ和间距大于或等于４Ｈ（Ｈ为锚固深度）的要求，才是安全的。
锚固深度为：从承重层到锚栓膨胀部分边缘的距离。
用于外保温系统的锚栓通常采用穿透式安装。
被锚固体保温系统的钻孔直径与基材钻孔直径相同。
对于外保温系统而言，最大的锚固厚度一般由锚栓确定。
确定有效长度时，必须综合考虑保温材料的厚度、粘结层和非承重层（抹灰层、保温层等）的厚度。
当锚栓需穿过加强网时，还必须考虑底层胶浆的厚度。
酚醛板参数
酚醛板（Phenolic Foam Board）是一种由酚醛泡沫材料制成的高分子有机硬质铝箔泡沫产品，其主要由热固性酚醛树脂发泡而成。
酚醛板具有优异的保温防火性能，被广泛应用于建筑、电力、石油、化工等领域。
下面是对酚醛板参数的详细介绍：
1. 容重：酚醛板的容重一般在40-100kg/m3之间，可以根据具体应用场景选择合适的容重。
2. 厚度：酚醛板的厚度范围在20-200mm之间，可以根据实际需求选择合适的厚度。
3. 导热系数：酚醛板的导热系数一般在0.022-0.030W/mk之间，具有较好的保温性能。
4. 阻燃等级：酚醛板的阻燃等级可以达到B1-A2级，有效防止火灾事故的发生。
5. 烟密度等级：酚醛板的烟密度等级小于5，表现出良好的阻燃性能。
6. 使用温度：酚醛板可以在-196～200℃的温度范围内使用，适应各种恶劣环境。
7. 抗拉强度：酚醛板的抗拉强度约为0.15MPa，具有一定的抗压强度。
8. 密度：酚醛板的密度一般在55公斤左右，质量达标的酚醛板强度和韧性都能满足外墙施工要求。
酚醛板作为一种优秀的保温防火材料，在建筑领域得到了广泛的应用。
据统计，美国40%的防火保温隔音材料为酚醛树脂；英国、西欧、中东地区规定新建工程优先采用酚醛泡沫保温材料；法国、北欧地区的建筑部门认为只有酚醛泡沫保温材料具有较好的防火性能；俄罗斯、东欧也广泛将酚醛泡沫保温材料用于公共建筑和高层建筑；日本甚至颁布了《酚醛泡沫塑料作为标准建筑物耐燃材料》的法令。
酚醛板是什么材料
酚醛板是什么材料酚醛板是一种常见的建筑材料，也被广泛应用于家具制造和其他领域。
酚醛板由酚醛树脂和纤维材料经过高温高压成型而成，具有优异的物理性能和化学性能。
接下来，我们将详细介绍酚醛板的材料特性、用途和优缺点。
首先，酚醛板的材料特性。
酚醛板具有优异的机械性能，如强度高、刚性好、耐磨损等特点，同时还具有良好的耐热性、电绝缘性和耐化学腐蚀性。
这些特性使得酚醛板在建筑、家具制造和电气设备领域有着广泛的应用。
其次，酚醛板的用途。
在建筑领域，酚醛板常被用作装饰材料，如墙面板、天花板、地板等，其优异的耐磨损和耐腐蚀性能使得其能够长时间保持良好的外观和性能。
在家具制造领域，酚醛板常被用来制作家具的表面材料，如桌面、橱柜门板等，其硬度高、耐磨损的特性能够有效延长家具的使用寿命。
在电气设备领域，酚醛板常被用作绝缘材料，如电气开关、插座面板等，其优异的电绝缘性能能够有效保障电气设备的安全使用。
然后，酚醛板的优缺点。
酚醛板的优点主要包括，1）优异的机械性能，具有较高的强度和刚性；2）良好的耐磨损和耐腐蚀性能，能够长时间保持良好的外观和性能；3）良好的耐热性和电绝缘性能，适用于高温和电气设备领域。
然而，酚醛板也存在一些缺点，如，1）成本较高，相比其他建筑材料和家具表面材料，酚醛板的价格较高；2）生产过程中可能产生有害气体，对环境造成一定影响；3）易受紫外线和氧气的影响，使用寿命相对较短。
综上所述，酚醛板作为一种优异的建筑材料和家具制造材料，具有广泛的应用前景。
在今后的发展中，我们需要进一步研究和改进酚醛板的生产工艺，降低成本，减少对环境的影响，以更好地满足市场需求。
同时，我们也需要注意酚醛板的使用和维护，延长其使用寿命，减少资源浪费。
希望本文对您了解酚醛板有所帮助，谢谢阅读！。
酚醛板参数
酚醛板参数1. 引言酚醛板是一种常见的建筑材料，具有优良的物理性能和化学性能。
其参数是评估酚醛板质量和适用范围的重要指标。
本文将详细介绍酚醛板的参数及其相关知识。
2. 酚醛板的定义酚醛板是以酚醛树脂为基础，经过高温高压下固化而成的一种人造板材。
它具有耐磨、耐腐蚀、绝缘性好等特点，广泛应用于建筑、电力、机械等领域。
3. 酚醛板的参数3.1 密度酚醛板的密度是指单位体积内所含的质量。
密度直接关系到酚醛板的强度和硬度，通常用千克/立方米（kg/m³）表示。
一般来说，密度越大，酚醛板的强度和硬度越高。
3.2 弯曲强度酚醛板的弯曲强度是指在弯曲试验中，酚醛板断裂前所能承受的最大弯曲应力。
弯曲强度是评估酚醛板抗弯性能的重要指标，通常用兆帕（MPa）表示。
3.3 抗拉强度酚醛板的抗拉强度是指在拉伸试验中，酚醛板断裂前所能承受的最大拉伸应力。
抗拉强度是评估酚醛板的强度和韧性的重要指标，通常用兆帕（MPa）表示。
3.4 冲击强度酚醛板的冲击强度是指在冲击试验中，酚醛板能够抵抗冲击载荷的能力。
冲击强度是评估酚醛板抗冲击性能的重要指标，通常用焦耳/平方米（J/m²）表示。
3.5 热变形温度酚醛板的热变形温度是指在一定的温度下，酚醛板开始发生热变形的温度。
热变形温度是评估酚醛板耐热性能的重要指标，通常用摄氏度（℃）表示。
3.6 阻燃性能酚醛板的阻燃性能是指在火灾情况下，酚醛板的燃烧性能。
阻燃性能是评估酚醛板的安全性能的重要指标，通常根据国际标准进行分类，如UL94等级。
3.7 耐水性酚醛板的耐水性是指在潮湿环境中，酚醛板的性能是否受到影响。
耐水性是评估酚醛板耐久性的重要指标，通常通过浸水试验来评估。
4. 酚醛板的应用酚醛板由于其优良的性能，在建筑、电力、机械等领域得到了广泛的应用。
4.1 建筑领域酚醛板可以作为建筑隔热材料、装饰材料、地板材料等使用。
其耐热性、阻燃性和耐水性使其成为一种理想的建筑材料。

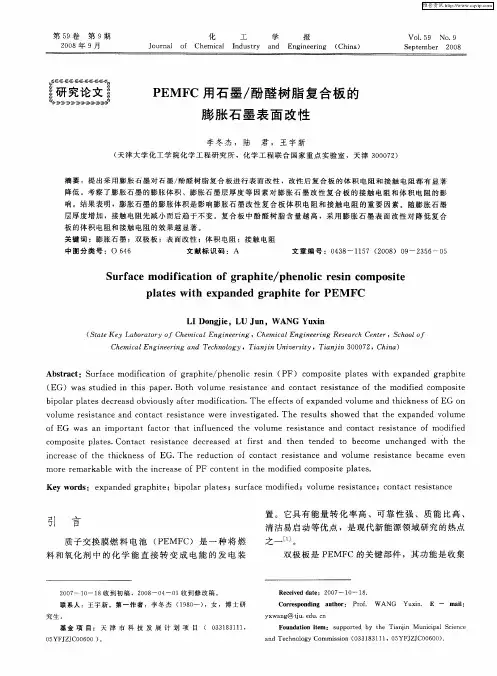

PEMFC用石墨／酚醛树脂复合板的膨胀石墨表面改性
降 低 。考察 了膨 胀 石 墨 的膨 胀 体 积 、膨 胀 石 墨 层 厚 度 等 因 素 对 膨 胀 石 墨 改 性 复 合 板 的 接 触 电 阻 和 体 积 电 阻 的 影 响 。结 果 表 明 ，膨 胀 石 墨 的膨 胀 体 积 是 影 响 膨 胀 石 墨 改 性 复 合 板 体 积 电 阻 和 接 触 电 阻 的重 要 因 素 。随 膨 胀 石 墨 层 厚 度 增 加 ，接 触 电 阻先 减 小 而 后 趋 于 不 变 。复 合 板 中酚 醛 树 脂 含 量 越 高 ，采 用 膨 胀 石 墨 表 面 改 性 对 降低 复 合
ｃ ｍ ｐ ｉｅ ｐｌｔ ｓ Ｃｏ ａ ｔ ｅ ｉｔ ｎｃ ｄ ｃ ｅ ｓ ｄ ｔ ｉｓ ａ ｄ ｈ ｎ ｅ ｄ ｄ ｏ ｏ ｏｓｔ ａ ｅ ． ｎｔ ｃ ｒ ｓｓ ａ ｅ ｅ ｒ ａ ｅ ａ ｆｒ ｔ ｎ ｔ ｅ ｔ ｎ ｅ ｔ ｂｅ ｏ ｅ ｎｃ ｎ ｄ ｃ ｍ ｕ ｈａ ｇｅ ｗｉｈ ｈｅ ｔ ｔ ｉ ｃ ｅ ｓ ｆ ｔ ｅ ｈｉｋｎｅ ｓ ｆ ＥＧ． ｎ ｒ ａ ｅ ｏ ｈ ｔ ｃ ｓ ｏ Ｔｈｅ ｒ ｄｕ ｔｏ ｏ ｏｎ ａ ｔ ｅ ｉｔ ｎｃ ｎｄ ｏ ｕｍｅ ｒ ｓ ｓａ ｅ ｅ ａ ｅ ｅ ｅ ｃ ｉ ｎ ｆ ｃ ｔ ｃ ｒ ｓｓ ａ ｅ ａ ｖ ｌ ｅ ｉｔ ｎｃ ｂ ｃ ｍｅ ｖ ｎ ｍｏ ｅ ｒ ｍ ａ ｋ ｂｌ ｔ ｈｅ ｉ ｃ ｅ ｓ ｆＰＦ ｏ ｅ ｎ ｔ ｅ ｍ ｏ ｉｉｄ ｃ ｍｐｏ ｉｅ ｐｌｔ ｓ ｒ ｅ ｒ ａ ｅ ｗｉｈ ｔ ｎ ｒ ａ ｅ ｏ ｃ ｎｔ ｎｔｉ ｈ ｄ ｆｅ ｏ ｓｔ ａ ｅ ． Ｋｅ ｒ ｓ： ｅ ｐ ｎｄ ｄ ｇ ａ ｉｅ；ｂｉ ｌ ｒ ｐ ａ ｅ ｙ ｗｏ ｄ ｘ ａ ｅ ｒ ｐｈ ｔ ｐｏ ａ ｌ ｔ ｓ；ｓ ｆ ｃ ｄｉｉ ｄ ｖ ｌ ｕｒａ ｅ ｍｏ ｆｅ ｏ ｕｍｅ ｒ ｓｓ ａ ｅ；ｃ ｎｔ ｃ ｅ ｉｔ ｎｃ ｅ ｉｔ ｎｃ ｏ ａ ｔｒ ｓｓ ａ ｅ
最新资料酚醛泡沫材料相关知识
酚醛泡沫材料属高分子有机硬质铝箔泡沫产品，是由热固性酚醛树脂发泡而成，它具有轻质、防火、遇明火不燃烧、无烟、无毒、无滴落，使用温度围广（-196～+200℃）低温环境下不收缩、不脆化，是暖通制冷工程理想的绝热材料，由于酚醛泡沫闭孔率高，则导热系数低，隔热性能好，并具有抗水性和水蒸气渗透性，是理想的保温节能材料。
由于酚醛具有苯环结构，所以尺寸稳定，变化率＜1％。
且化学成分稳定，防腐抗老化，特别是能耐有机溶液、强酸、弱碱腐蚀。
在生产工艺发泡中不用氟利昂做发泡剂符合国际环保标准，且其分子结构中含有氢、氧、碳元素，高温分解时，溢出的气体无毒、无味，对人体、环境均无害，符合国家绿色环保要求。
故此，酚醛超级复合板是最理想的防火、绝热、节能、美观的环保绿色保温材料。
酚醛泡沫还是国际上公认的建筑行列中最有发展前途的一种新型保温材料。
因为，这种新材料与通常的高分子树脂依靠加入阻燃剂得到的材料有本质的不同，在火中不燃烧，不熔化，也不会散发有毒烟雾，并具有质轻、无毒、无腐蚀、保温、节能、隔音、价廉等优点，且不用氟利昂发泡，无环境污染、加工性好、施工方便，其综合性能是目前各种保温材料无法比拟的。
通用于宾馆、公寓、医院等高级和高层建筑中央空调系统的保温(香港的高级建筑中央空调系统近年来已多数改用酚醛泡沫材料)。
对冷藏、冷库的保冷以及用于石油化工等工业管道和设备的保温、建筑隔墙、外墙复合板、吊顶天花板、吸音板等有无可争议的综合优势,解决了其它有机材料防火性能不理想，而无机材料吸水率大、容易“ 结露”、施工时皮肤刺痒等问题，是空调系统，各种电器的第三代最佳保温材料。
另外，近年来聚苯发泡材料在国内的一些大中城市中已得到比较普遍的应用，但由于其阻燃性能较差，并散发有毒气体，因此，酚醛发泡材料必将取而代这，成为最有竞争力的新型建材。
2010年，山东圣泉化工股份有限公司重点项目“年产1000万㎡新型节能、阻燃、环保酚醛泡沫复合墙体材料项目”被列入山东省企业技术改造项目导向计划。
酚醛保温板做风管规范
酚醛保温板做风管规范篇一：酚醛板风管基础常识及其施工方法酚醛复合风管基础常识及其施工方法之前对大川风管的酚醛复合风管进行了性能发面与经济方面方面的简介，本文持续以其参数标准为规范进行分析，主要叙述其施工细则与方法一、产品选用要点大川酚醛复合风管选用主要控制参数为燃烧性能，导热系数，保温材料密度，板材厚度，面层材质等。
通风、空气调节系统的风管，宜采用圆形或长、短边之比不大于4的矩形截面，其最大长、短边之比不应超过10。
酚醛板风管的附面层材料应为非燃材料。
通风、空气调节系统的风管应采用不燃材料，下列情况除外：接触腐蚀性介质的风管和柔性接头可采用难然材料；高层民用建筑外的体育馆、展览馆、候机（车、船）楼（厅）等大空间建筑、办公楼和丙、丁、戊类厂房内的通风、空气调节系统，当风管按防火分区设置且设置了防烟防火阀时，可采用燃烧产物毒性较小且烟密度等级≤25的难然材料。
不宜输送有腐蚀性的介质。
厂家应提供风管阻力系数，以便进行阻力损失计算。
二、施工、安装要点风管安装必须符合下列规定：大川复合风管板材的拼接应采用45°角粘结或“H”形加固条拼接，拼接处应涂胶粘剂粘合。
胶粘剂应采用不燃材料。
当风管边长≤1600mm时，宜采用45°角形槽口处直接粘接，并在粘接缝处两侧粘贴铝箔胶带；边长＞1600mm时，宜采用“H”形PVC或铝合金加固条在90°角槽口处拼接。
风管内严禁其他管线穿越；输送空气温度高于80℃的风管，应按设计规定采取防护措施。
风管系统安装完毕后，应按系统类别进行严密性检验，漏风量应符合GB50243-2002《通风及空调工程施工质量验收规范》的规定。
.0.1 规范化施工，便捷快速，降低材料成本，体现了标准工艺的先进性和科学性。
2.0.2 酚醛铝箔复合风管制作安装工艺方法严格、认真，观感好，重量轻，方便吊装。
3 适用范围本工法适用于低、中、高（2000Pa）压空调系统及潮湿环境的工民用建筑、酒店、医院、写字楼以及其它特殊要求场所的通风与空调酚醛铝箔复合风管施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
酚醛复合板
1目前国内通风空调管道资料以镀锌钢板为主，管道外有时掩盖玻璃棉、聚乙烯泡沫塑料或橡胶海绵等保温层。
这种传统风管装置工期长、制造本钱高、本身重量大、隔热功能和外观较差，使得中央空调的使用者和描绘者都迫切希望新式风管资料的呈现。
酚醛铝箔复合板是酚醛泡沫板与铝箔复合制成夹芯板。
现场按描绘规范尺度加工，成型，一次吊装，无须再加保温层。
酚醛铝箔复合风管体系其具有优秀的防火功能、优秀的绝热功能、抗腐蚀抗老化、隔音功能杰出、质量轻及施工便利，获得显着的社会效益和经济效益。
各类酚醛复合板许多，各类的详细施工办法也有纤细差异，咱们挑选一种通用的例子来持续解说用法，这次咱们以大川风管为例，以大川风管出品的酚醛复合板为参数规范进行分析
2 工法特色
2.0.1 规范化施工，快捷疾速，下降资料本钱，表现了规范工艺的先进性和科学性。
2.0.2 酚醛铝箔复合风管制造装置工艺办法严厉、仔细，观感好，重量轻，便利吊装。
3 适用范围
本工法适用于低、中、高（2000Pa）压空调体系及湿润环境的工民用建筑、酒店、病院、写字楼以及其它特别需求场所的通风与空调酚醛铝箔复合风管施工。
酚醛铝箔复合风管矩形风管边长宜为120≦L≦3000，且其长边与短边之比不大于4：1。
4 工艺原理
以铝箔复合酚醛保温板为主材，选用专用制造东西，在施工现场依据酚醛铝箔复合风管的物理功能与化学特性，便利快捷地对铝铂复合酚醛保温板进行裁切、粘接拼接、在风管内接缝涂密封胶，制造成的通风管道，然后经过专用法兰与其它部、配件组成风管体系。
酚醛风管以内边长为标示尺度。
5.3 劳作安排
劳作安排见表5.3。
表5.3 劳作安排
工序放样切开成形加固风管衔接吊装试运行
人
数 2 2 2 2 2 4
2
6 资料与设备
6.1 资料需求
6.1.1 酚醛铝箔复合板应契合关联技术参数，参见表6.1.1。
表6.1.1 酚醛铝箔复合板关联技术参数
项目查验值补白项目查验值补白
密度45-70Kg/M3 均匀烟气温
度90℃GB/T8625-88
紧缩强度448KPa GB8813-1988 安全功能到达否则A级GB8624-1997
吸水率 3.7% GB8810-1988 烟密度等级2(技术指标≦15) GB/T8627-1999
尺度稳定性0.66% GB8811-1988 烟气毒
(Lco)mg/L 契合需求GA132-1996
导热系
数0.028w/(m.K) GB/T10294-1988 －－－6.1.2 PVC衔接件的焚烧功能应到达难燃B1级等级。
6.1.3 制造支吊架的各种型钢与辅件应经防腐处置。
6.3施工机具
首要施工机具见表6.3。
表6.3 首要施工机具
首要机具数量补白
刨刀双刀刨两把、单刀刨两把
直刀刨
双刀刨和单刀刨首要是用来切开“V”型槽口，直刀刨用来切开板材。
铝合金方钢尺两把用于在板材上划线，以包管下料的准确性。
铝合金方钢角尺两把用于在板材上划线，以包管下料的准确性。
折弯机一台用来加工弯头或三通等特别管段时，用来制造曲折的一面。
塑料刮板两个用来将张贴的铝箔胶带压平坦，使风管外观更趋完满。
弹性圆规两支－
铝合金切开机一台－
砂轮切开机一台－
7 质量操控
7.0.1 制造风管时为包管风管制造后的强度，在下料时粘合处有一边要保存
20mm铝箔做护边。
7.0.2 风管在粘合前需预组合，查看拼接缝处能否紧密，尺度能否契合需求。
依据时节温度、湿度及胶粘剂的功能断定最佳粘合时刻。
粘接后，用角尺、钢卷尺查看、调整笔直度及对角线误差应契合规则。
7.0.3 粘接缝在粘接后应平坦，不得有倾斜，错位、部分开裂，以及2mm以上的缝隙等缺点。
7.0.4 挑选胶水可选用高固含量，固化程度快，适宜酚醛铝箔复合板的专用胶水。
在选用溶剂型胶液时，必定要使溶剂蒸发后，在进行风管拼接。
7.0.5 为避免风管内角缝处表面层脱落或接缝处发生走漏表象，使用密封资料封堵四条内角缝，横向加固最少数量及纵向距离应契合表7.5的规则。
