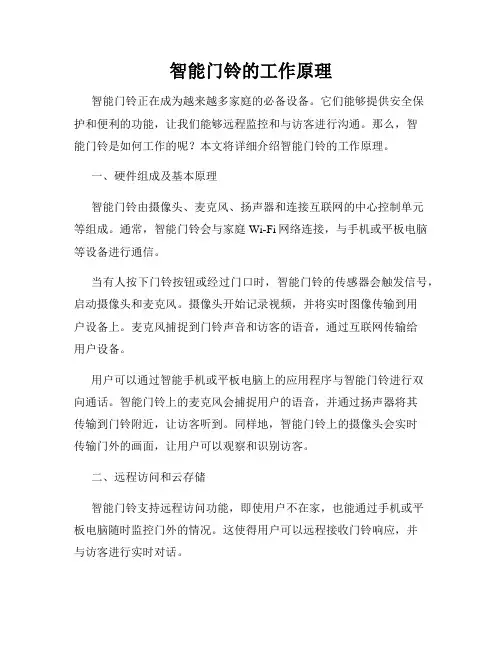

智能门铃的工作原理智能门铃正在成为越来越多家庭的必备设备。
它们能够提供安全保护和便利的功能，让我们能够远程监控和与访客进行沟通。
那么，智能门铃是如何工作的呢？本文将详细介绍智能门铃的工作原理。
一、硬件组成及基本原理智能门铃由摄像头、麦克风、扬声器和连接互联网的中心控制单元等组成。
通常，智能门铃会与家庭Wi-Fi网络连接，与手机或平板电脑等设备进行通信。
当有人按下门铃按钮或经过门口时，智能门铃的传感器会触发信号，启动摄像头和麦克风。
摄像头开始记录视频，并将实时图像传输到用户设备上。
麦克风捕捉到门铃声音和访客的语音，通过互联网传输给用户设备。
用户可以通过智能手机或平板电脑上的应用程序与智能门铃进行双向通话。
智能门铃上的麦克风会捕捉用户的语音，并通过扬声器将其传输到门铃附近，让访客听到。
同样地，智能门铃上的摄像头会实时传输门外的画面，让用户可以观察和识别访客。
二、远程访问和云存储智能门铃支持远程访问功能，即使用户不在家，也能通过手机或平板电脑随时监控门外的情况。
这使得用户可以远程接收门铃响应，并与访客进行实时对话。
同时，智能门铃还提供云存储功能。
当智能门铃的传感器被触发时，门外的图像和视频将自动上传至云端，用户可以随时查看和下载。
这种云存储的方式，不仅保证了视频的安全性，也方便了用户查看历史记录以及与警方分享重要信息。
三、人脸识别与智能警报现代智能门铃配备了先进的人脸识别技术。
当有人靠近家门时，摄像头会捕捉到门外人士的图像，并将其与事先存储的人脸数据库进行比对。
如果匹配成功，门铃会发送一个识别成功的通知给用户。
如果陌生人出现在门外，用户会收到一个陌生人警报。
智能门铃还可以通过移动侦测功能提供额外的安全保护。
当系统检测到门外有人或物体移动时，会立即触发警报，并将相关图片和视频发送给用户。
这样的智能警报功能大大增强了家庭的安全性。
四、智能家居集成智能门铃是智能家居系统的重要组成部分之一。
它可以与其他智能设备集成，例如智能灯光、智能门锁和智能安防系统等。
门铃电路原理

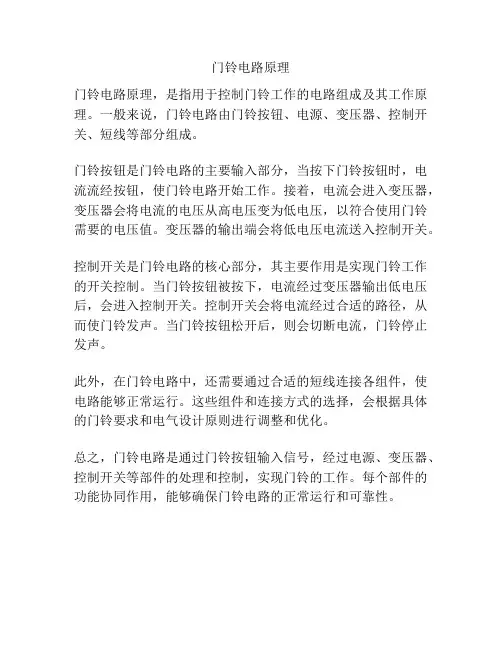

门铃电路原理
门铃电路原理，是指用于控制门铃工作的电路组成及其工作原理。
一般来说，门铃电路由门铃按钮、电源、变压器、控制开关、短线等部分组成。
门铃按钮是门铃电路的主要输入部分，当按下门铃按钮时，电流流经按钮，使门铃电路开始工作。
接着，电流会进入变压器，变压器会将电流的电压从高电压变为低电压，以符合使用门铃需要的电压值。
变压器的输出端会将低电压电流送入控制开关。
控制开关是门铃电路的核心部分，其主要作用是实现门铃工作的开关控制。
当门铃按钮被按下，电流经过变压器输出低电压后，会进入控制开关。
控制开关会将电流经过合适的路径，从而使门铃发声。
当门铃按钮松开后，则会切断电流，门铃停止发声。
此外，在门铃电路中，还需要通过合适的短线连接各组件，使电路能够正常运行。
这些组件和连接方式的选择，会根据具体的门铃要求和电气设计原则进行调整和优化。
总之，门铃电路是通过门铃按钮输入信号，经过电源、变压器、控制开关等部件的处理和控制，实现门铃的工作。
每个部件的功能协同作用，能够确保门铃电路的正常运行和可靠性。
无线门铃工作原理

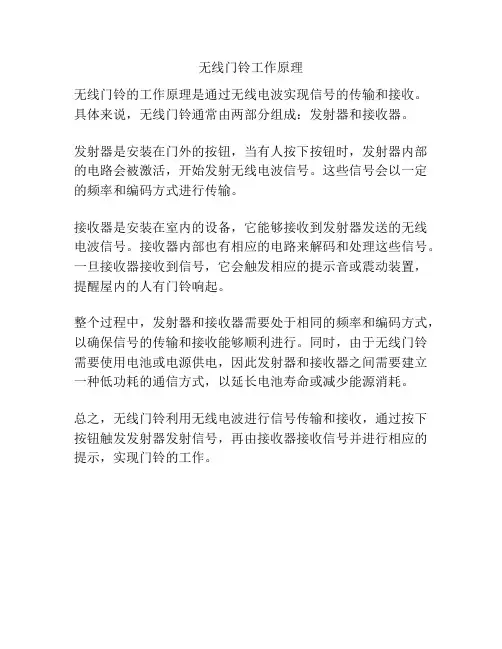

无线门铃工作原理
无线门铃的工作原理是通过无线电波实现信号的传输和接收。
具体来说，无线门铃通常由两部分组成：发射器和接收器。
发射器是安装在门外的按钮，当有人按下按钮时，发射器内部的电路会被激活，开始发射无线电波信号。
这些信号会以一定的频率和编码方式进行传输。
接收器是安装在室内的设备，它能够接收到发射器发送的无线电波信号。
接收器内部也有相应的电路来解码和处理这些信号。
一旦接收器接收到信号，它会触发相应的提示音或震动装置，提醒屋内的人有门铃响起。
整个过程中，发射器和接收器需要处于相同的频率和编码方式，以确保信号的传输和接收能够顺利进行。
同时，由于无线门铃需要使用电池或电源供电，因此发射器和接收器之间需要建立一种低功耗的通信方式，以延长电池寿命或减少能源消耗。
总之，无线门铃利用无线电波进行信号传输和接收，通过按下按钮触发发射器发射信号，再由接收器接收信号并进行相应的提示，实现门铃的工作。
无线门铃的工作原理

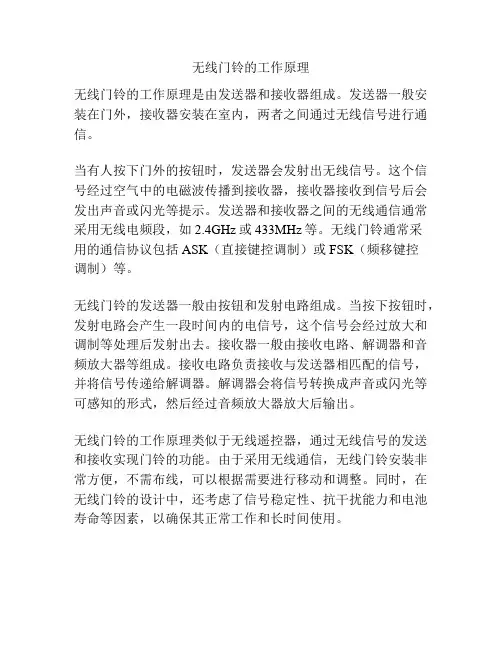

无线门铃的工作原理
无线门铃的工作原理是由发送器和接收器组成。
发送器一般安装在门外，接收器安装在室内，两者之间通过无线信号进行通信。
当有人按下门外的按钮时，发送器会发射出无线信号。
这个信号经过空气中的电磁波传播到接收器，接收器接收到信号后会发出声音或闪光等提示。
发送器和接收器之间的无线通信通常采用无线电频段，如2.4GHz或433MHz等。
无线门铃通常采
用的通信协议包括ASK（直接键控调制）或FSK（频移键控
调制）等。
无线门铃的发送器一般由按钮和发射电路组成。
当按下按钮时，发射电路会产生一段时间内的电信号，这个信号会经过放大和调制等处理后发射出去。
接收器一般由接收电路、解调器和音频放大器等组成。
接收电路负责接收与发送器相匹配的信号，并将信号传递给解调器。
解调器会将信号转换成声音或闪光等可感知的形式，然后经过音频放大器放大后输出。
无线门铃的工作原理类似于无线遥控器，通过无线信号的发送和接收实现门铃的功能。
由于采用无线通信，无线门铃安装非常方便，不需布线，可以根据需要进行移动和调整。
同时，在无线门铃的设计中，还考虑了信号稳定性、抗干扰能力和电池寿命等因素，以确保其正常工作和长时间使用。
电子门铃工作原理
电子门铃工作原理电子门铃是一种常见的门铃设备，它通过电子技术来实现门铃的功能。
电子门铃的工作原理主要包括信号传输、声音发声和电源供电三个方面。
一、信号传输电子门铃首先需要通过信号传输来实现门铃按键和门铃主机之间的通信。
通常情况下，门铃按键和门铃主机之间会采用无线信号传输方式。
无线信号传输主要依靠射频技术。
当按下门铃按键时，按键上的电路会产生射频信号，该信号会经过天线进行发射。
门铃主机上的天线会接收到该信号，并将其转化为电信号进行处理。
二、声音发声当门铃主机接收到信号后，需要发出声音来提醒居住者。
声音的发声是通过扬声器来实现的。
门铃主机上内置有扬声器，它可以将电信号转化为声音信号。
通过电路的控制，主机会产生特定的声音模式。
这些声音模式通常是提前设定好的，可以是音乐、报警声等。
三、电源供电电子门铃需要稳定的电源供电才能正常工作。
一般情况下，电子门铃使用直流电源供电。
门铃主机通常会使用电池或者接入外部电源进行供电。
电池供电简单方便，不需要额外的布线，但需要定期更换电池。
接入外部电源可以保证长时间供电，但需要布线连接。
此外，一些电子门铃还会配备备用电池装置。
当外部电源中断时，备用电池可以为门铃提供临时电源，确保门铃的正常使用。
综上所述，电子门铃的工作原理主要包括信号传输、声音发声和电源供电三个方面。
通过无线信号传输按键信号，将电信号转化为声音信号并通过扬声器发声，同时稳定的电源供电确保门铃的正常工作。
电子门铃的工作原理所采用的技术使得门铃具有方便、实用和可靠的特点，成为现代生活中不可或缺的一部分。
门铃工作原理
门铃工作原理
门铃是一种安装在门口或室内的设备，用于通知屋内的人有人来访。
它主要由按钮、定时器、音响等组成，并通过一系列的工作原理来实现其功能。
门铃的工作原理如下：
1. 按钮传感器：门铃的按钮是一个传感器，当有人按下按钮时，按钮内部的电路会产生电信号。
2. 电信号传输：按钮传感器产生的电信号会通过导线传输到门铃主控制器。
3. 主控制器：门铃的主控制器是一个微处理器，它负责接收和处理按钮传感器发出的电信号。
4. 定时器：主控制器在接收到电信号后，会启动一个定时器。
定时器的作用是让门铃响起一段时间后自动停止。
5. 音响：门铃的音响是一个扬声器或蜂鸣器，它负责发出声音来提醒屋内的人。
6. 音响驱动：主控制器在定时器启动后，会通过电路将信号发送给音响，驱动它发出声音。
7. 声音输出：音响接收到信号后，通过震动或振动发出声音。
8. 停止信号：定时器在设定的时间后会发送一个停止信号给主控制器，主控制器接收到该信号后会停止驱动音响。
通过以上的工作原理，门铃能够在有人按下按钮时发出声音，提醒屋内的人有人来访。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LUMINEX型无线门铃原理与维修
无线遥控门铃有效控制距离一般可达40m，而且可以不需在墙上打孔布线，比采用有线遥控门铃安装灵活方便。
一、发射器电路工作原理
按实物测绘出电路如图1所示。
由QI,Lrl(U形印刷线）,Cr1,C1,C2构成射频振荡发射电路，通过调节Crl将发射频率控制在250MHz-300MHz范围内（一般选250MHz)，在这一频率范围内，可使外界干扰信号降到最小，有利于发射性能的提高。
Q2,Q3,X1等元件组成门铃控制信号振荡器，X1一般选用频率为32.768kHz的电子表所用石英晶体。
按下微动开关ANI，由Q2,Q3,X1产生的低频门铃控制信号，经R3加到QI基极，对射频振荡发射电路进行“幅度键控”调制辐射，红色LED点亮；断开AN1电路因断电而无射频辐射。
发射器采用9V叠层电池供电，由Q4,Q5组成稳压电路，将工作电压稳压在3.73V（实测值），以保证发射器不受电池电压降低的影响。
二、接收器电路工作原理
图2为接收器测绘图。
由QI、Lrl,Cr1,C4等组成超再生接收电路。
Lrl（用中0.9mm漆包线绕制）、Crl 是确定高频振荡频率的谐振回路，当天线接收到的由发射器辐射出来的载波信号时，谐振电路与其发生谐振，并由C4形成正反馈，因而在电路两端产生很高的电压。
由L1（高频扼流圈）、R2,C2等组成低频振荡，产生熄灭（又称淬灭、淬熄）电压，使高频振荡处于间歇工作状态。
在该电路中高频振荡和熄灭电压由同一个晶体管Q1完成，所以这种超再生接收电路被称为“自熄式”超再生接收电路，广泛应用于无线遥控小家电之中。
由超再生电路接收并检波解调出来的门铃控制信号，经R3、C6滤波（主要抑制超再生接收电路特有的“沙沙”噪声），再经C13藕合加到IC 1①脚。
IC 1为六反相器CD4069UB，微弱的门铃控制信号先由FI,F2,F3组成的三级高增益放大器放大，其中R19、R20、R21为反馈电阻同时又起偏置作用，将CMOS反相器的工作点偏置在高低电平转换曲线阂值附近，利用阂值点附近的一段线性区，使数字集成电路在特殊条件下能够对小信号进行线性放大。
在门铃控制信号得到高倍放大的同时，一些杂波信号同样也得到高倍放大，将对接收电路形成干扰，为此设一级X1晶体选频（稳频），滤掉干扰信号，并且加一级由F4,R18,D2组成的整形电路，对门铃控制信号进行整形，再经F5、F6并联缓冲输出，最后经R17加至IC2⑥脚。
IC2型号HT2810D，是能够发出“叮咚”响声的专用门铃音乐芯片，⑥脚为触发端，③脚为输出端。
每当⑥脚受到一次门铃控制信号触发时，③脚的输出经Q2放大，微型扬声器SP接连发出两次“叮咚一叮咚”响声，同时红色LED发光。
K1为双刀三位开关，置‘，0”挡，接收器被关闭；置.,L_挡，SP响声低；置"H>,挡,SP响声高。
Q3,Q4组成稳压电路。
三、调整与维修方法
虽然无线遥控门铃电路简单，但调整不当会使门铃变成“哑巴”。
难点之一是发射回路和接收回路的频率调校为一致，难点之二是发射管和接收管工作点的调整。
由于维修人员一般不具备场强计、频率计、高频功率计、高频电压表以及高频信号发生器等专业设备，笔者特介绍一种业余条件下进行调校的方法。
1．发射电路的校准。
彩电开机后用遥控器调出”调机”菜单，菜单上面有波段显示，下面有圆点或方块条组成的频道位置显示，用逐个频道查看功能（按节目键，不要按音量键），选取UHF波段中的4145频道。
如果发射器正常，在彩电屏幕前按发射按钮，以上频道都会受到不同程度的干扰，轻者出现点网状干扰，但其中必有一个频道受到干扰最严重，出现满屏黑色波纹状的横条，甚至电视信号全被抑制而出现蓝屏，干扰越严重说明发射功率越大。
如果干扰不在这几个频道范围内，而是稍有偏离，可用无感改锥仔细微调CT1，使对频道干扰落在这一范围之内。
用“彩电干扰”法，可以轻巧地将发射器频率校准。
调校时为了增强对彩电干扰，应双手直接拿住发射器的电路板进行发射。
如果调试无效果或效果不够良好，说明发射管或其他元件参数发生变化，导致工作点发生偏离，需重新调整。
以本文介绍这款门铃为例，将数字表（或指针表）电流毫安挡串在电阻R2下端，且在R3下端串47kf 电位器，调节电位器，当调致Q1电流为1.43mA时，可使彩电44频道受到干扰最严重。
调整原则是，将工作电流控制在1 -2mA范围内。
若对发射距离要求不高，电流也可取在0.5 - 1 mA范围内，不过这时发射功率明显减小（对彩电干扰能力明显减轻），但如果大于3mA，不仅发射距离反而缩短，而且会影响叠层电池使用寿命。
2．超再生接收电路的校准和调整。
由工作原理可知，超再生电路中的Lrl、Crl回路既是用以产生振荡，又是要与发射频率发生谐振的回路，因此，当发现接收器接收距离变短时，首先仔细微调Crl，将谐振点校正在最佳状态。
如果无效或效果不够理想，应对超再生管Q1的工作点进行检查和调整，具体方法与调整发射管Ql相同。
先将电流表串在R6右端．调整R7阻值使Ql工作电流为lmA左右。
注意，工作电流的调整与发射器有所不同，发因为发射器不发射时不用电，以增大发射距离为主要目标，而接收器存在“待机”耗电问题，只要能够满足使用要求，尽量将工作电流降到1mA以下，如果大于1.5mA，应更换超再生管重调。
3.数字电路（CD4069UB）的检查和判断。
有信号和无信号时的各脚电压见表1，可见除了①脚一③脚变化不大之外，其余各脚变化都很明显，而且越往后级，变化越大。
⑨脚最容易受到干扰，当用表笔测量时，微型扬声器SP就会发出“叮咚”声响。
如果听测电压不符以及⑨脚无接收干扰反应，先检查外围元件，如果外围正常，则应更换CD4069UB。
4.对音乐芯片HT2810D的检查和判断。
对此，采用“放电法”最简便。
取一只100UF电容，正极接⑥脚，负极对地瞬间短路，正常情况微型扬声器SP应发出“叮咚”声响，如果无效，说明芯片已坏。
该芯片只有两个外围元件，R16担任音调控制，阻值变小，音调变高，铃声刺耳；阻值变大，音调变低，铃声发闷。
当用表笔测试⑧脚时，也会使音调变低。
C11控制发声长短，容量减小，发声短促；容量增大，铃声由清脆变悠扬，过大会使铃声无力。
5．元件损坏的检查与判断及元件的选择与代换。
如果以上“校准”、“调整”从一开始就无法进行，
说明电路中有元件损坏，对于这种“硬”性故障，可用数字表的电阻挡或二极管挡“在路”检查及更换元件排除故障。
发射管MPS-H 10：NPN型超高频管，特征频率fT>650MHz。
可用BF 180/81/82/83 , 2SC 1907代换；超再生管2SC2570:NPN型超高频管，25V,0.07A、特征频率ff=5GHz，可用2G913C、2SC3037、2SC3512代换；其余各管可用通用型管代换，如9013/14。
两个Crl为瓷介微调小电容，其余为高频瓷片电容。
X1可从废电子表中挑选（频率为32.768kHz），注意挑选前者。
HT2810D为双列直插塑封，可用任何音乐芯片进行代换。
