主机间级联功能使用说明
最多支持4台主机间的级联，满足24个区间的统一控制。
系统功能特点
中央机型系列
Y4功能特点
分布式独立解码方案，支持各种主流音频格式 二，四，六路经典设计，每通路功率100W，保证HIFI级音效 主机支持级联，解决超过6通路的项目需求 支持AirPlay，dlan推送功能，集合多种音源选择，满足各种试听需求 内置手机WiFi控制功能，全新的APP客户端，让操作更智能便捷 支持网络限制功能，设备安装地和发货地IP地址不一致时，后台自动限制开机 全开放的TCP/IP，RS485协议可实现各种主流中控完美对接，支持强切
谢谢观看
中央机系列介绍
主机介绍 控制终端介绍 系统功能特点
系统结构图 吸顶扬声器系列
主机介绍
中央机型系列
Y4
中央主机分类
Y4-2系列，主机两分区200瓦立体声输出 Y4-4系列，主机四分区400瓦立体声输出 Y4-6系列，主机六分区600瓦立体声输出（暂未上市）
三款型号同样的外观，同样的功能，基本布线方式一致。三款机型相互 间只要在同一局域网内可以无线级联。最多支持4台主机的级联。如项目 有8区域需求，只要使用2台Y4-4主机就行，主机之间分开放置可以最大程 度降低施工布线成本。
吸顶扬声器系列
C4508 产品图片及特点
高低音分频同轴扬声器 无边框设计 时尚美观 独立高音头设计 频响范围：96HZ--20KHZ 功率范围：20--60W 灵 敏 度：85db 阻 抗：8欧姆 开孔直径：181mm
吸顶扬声器系列
C6108 产品图片及特点
6.5吋高低音分频同轴扬声器 高音头独立 音质效果更佳 无边框设计 时尚美观 频响范围：55HZ--20KHZ 功率范围：20--60W 灵 敏 度：86DB 开孔直径：220mm
吸顶扬声器系列
C6308 产品图片及特点
6.5寸黄色防弹布低音盆，同轴高音（可旋转） 旋转卡位型,可快速安装（发明专利） 无边框（旋转式） 音质表现更优越，安装简单快速，网罩面板无惧震动， 更适合高空建筑扬声器 频响范围：58HZ--20KHZ 功率范围：20--80W 灵 敏 度：86DB 阻 抗：8欧姆 开孔直径：213MM
音乐来源全面丰富：独有云音乐曲库：音乐、故事、戏曲、相声任
意点播/ 全网流行音乐与电台/海量网络在线音乐/本地音源如TV、 MP3等
音乐格式随心播放：MP3/WMA/APE/WAV/M4A/FLAC… 音乐推送灵活多样： Airplay/DLNA/ Qplay 控制方式随意选择：智能手机，液晶触摸面板，mini遥控器 更多功能贴心具备：一键Party、四档定时指定音乐开关机等； 工程应用更加便捷：多台主机间的无线级联，实际应用更加方便 区域保护时刻护航：收货地IP自动识别，防范各种恶意串货。
触摸控制器
触摸控制器
5051T
5吋电容触摸液晶屏 （86*139mm）
4028T
86型电阻触摸液晶屏 （86*86mm）
触摸面板操作说明
面板通道设置Biblioteka 面板全控制及party操作
系统结构图
外接音源不需要共享时，AUX级联线不需要。
吸顶扬声器系列
吸顶扬声器系列
C6102S 产品图片及特点
高低音分频同轴扬声器 有边框设计 经典套餐配置 频响范围：69HZ--20KHZ 阻 抗：6欧姆 功率范围：15--30W 灵 敏 度：87db 开孔直径：204mm
MU404 4寸五单元全频专业扬声器 产品说明书
感谢您购买 产品！请仔细阅读本手册，它将帮助你妥善设置并运行您的系统，使其发挥卓越的性能。
并保留这些说明以供日后参照。
警告：为了降低火灾与电击的风险，请不要将产品暴露在雨中或潮湿环境中。
警告：为了降低电击的风险，非专业人士请勿擅自拆卸该系统。
仅供专业人士操作。
等边三角形中的闪电标记，用以警示用户该部件为非绝缘体，系统内部存在着电压危险，电压。
可能足以引起触电。
可能足以引起触电如系统标有带惊叹号的等边三角形，则是为提示用户严格遵守本用户指南中的操作与维护规定。
注意：请勿对系统或附件作擅自的改装。
未经授权擅自改装将造成安全隐患。
警告：燃不得将明火源(如点的蜡烛)放在器材上面。
1. 请先阅读本说明。
2. 保留这些说明以供日后参照。
3. 注意所有警告信息。
4. 遵守各项操作指示。
5. 不要在雨水中或潮湿环境中使用本产品。
6. 不要将产品靠近热源安装，例如暖气管、加热器、火炉或其它能产生热量的装置（包括功放机 ）。
7. 不要破坏极性或接地插头的安全性设置。
如果提供的插头不能插入插座，则应当请专业人员更换插座。
8. 保护好电源线和信号线，不要在上面踩踏或拧在一起（尤其是插头插座及穿出机体以外的部分 ）。
9. 使用厂商规定及符合当地安全标准的附件。
10.雷电或长时间不使用时请断电以防止损坏产品。
12. 不要让物体或液体落入产品内——它们可能引起火灾或触电。
13. 请注意产品外罩上的相关安全标志。
. 仅与厂商指定或与电器一同售出的推车、架子、三脚架、支架或桌子一起使用。
推动小车/电器时，应谨防翻倒。
11注意事项产品的安装调试须由专业人士操作。
在使用非本厂规定的吊装件时，要保证结构的强度并符合当地的安全规范。
警告：1扬声器及扬声器系统的产品有限保修期为自正式购买日起的3年。
由于用户不合理的应用而导致音圈烧毁或纸盆损坏等故障，不包含于产品保修项目。
产品吊附件(包括音箱装配五金件和吊挂配件)的有限保修期为自正式购买日起的1年。
hnd09e3y说明书
hnd09e3y说明书
【产品简介】
hnd09e3y 是一款集功能一、功能二、功能三于一体的电子产品。
产品名称简洁明了，易于记忆，为用户提供了高效便捷的使用体验。
【产品操作】
使用hnd09e3y 时，用户需按照操作步骤一、操作步骤二、操作步骤三进行。
具体操作步骤请参考说明书中的详细说明。
【产品维护】
在维护hnd09e3y 时，用户需注意维护注意事项。
维护时，请按照维护步骤一、维护步骤二进行。
维护过程中，请确保安全，避免发生意外。
【产品安全】
使用hnd09e3y 时，请遵守使用安全提示，注意安全事项。
如遇紧急情况，请参照紧急处理方法进行处理。
【产品规格】
hnd09e3y 的产品尺寸为长x 宽x 高，产品重量为xx 克。
产品参数包括功能一、功能二、功能三的性能指标。
具体参数请参阅说明书。
【产品附件】
hnd09e3y 附带了附件名称一、附件名称二、附件名称三。
附件在使用过程中起到辅助作用，请妥善保管。
【售后服务】
我们承诺为用户提供优质的售后服务。
售后服务政策包括保修期限、退换
货规定等。
如有售后需求，请按照售后服务流程进行操作，或直接联系我们。

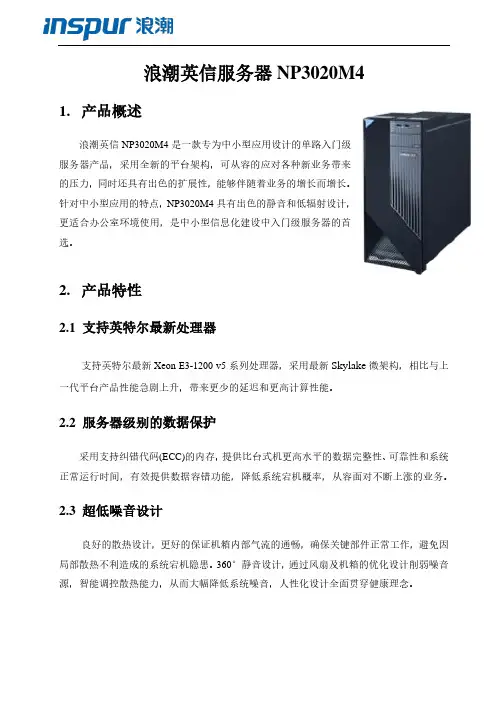

浪潮英信 NP3020M4单路入门级服务器 产品说明书
