喷流式锡炉安全操作规程(2021版)

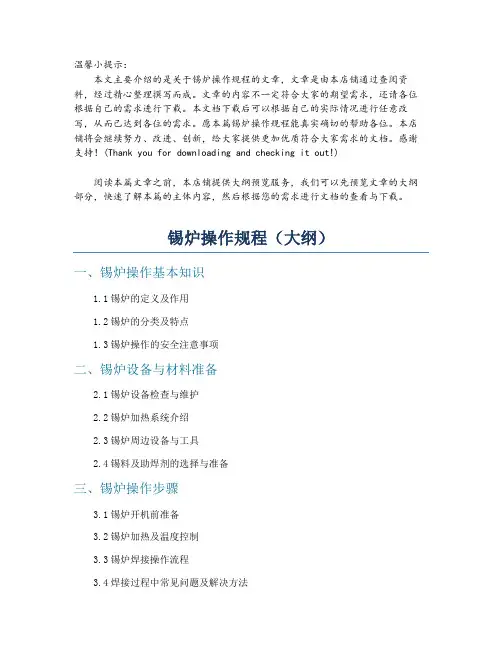

锡炉操作规程
温馨小提示：本文主要介绍的是关于锡炉操作规程的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。
愿本篇锡炉操作规程能真实确切的帮助各位。
本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。
感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。
锡炉操作规程（大纲）一、锡炉操作基本知识1.1锡炉的定义及作用1.2锡炉的分类及特点1.3锡炉操作的安全注意事项二、锡炉设备与材料准备2.1锡炉设备检查与维护2.2锡炉加热系统介绍2.3锡炉周边设备与工具2.4锡料及助焊剂的选择与准备三、锡炉操作步骤3.1锡炉开机前准备3.2锡炉加热及温度控制3.3锡炉焊接操作流程3.4焊接过程中常见问题及解决方法四、锡炉维护与保养4.1锡炉日常维护4.2锡炉定期保养4.3锡炉加热元件更换方法4.4锡炉设备故障排除五、锡炉操作安全规范5.1锡炉操作人员安全培训5.2锡炉操作过程中的安全隐患及预防措施5.3火灾、触电等突发事件的应急处理5.4锡炉操作安全检查与考核六、锡炉操作环境与废弃物处理6.1锡炉操作环境要求6.2锡炉操作过程中的环保措施6.3废弃物处理方法6.4锡炉操作与环境保护七、锡炉操作质量检验与控制7.1锡炉焊接质量检验标准7.2锡炉焊接质量影响因素7.3锡炉焊接质量控制措施7.4锡炉焊接质量改进方法八、锡炉操作培训与考核8.1锡炉操作培训内容与方法8.2锡炉操作考核标准与流程8.3锡炉操作人员职责与权益8.4锡炉操作培训效果评估与改进一、锡炉操作基本知识1.1锡炉的定义及作用：锡炉是一种用于熔化和保温锡的设备，主要用于电子制造业中的焊接作业。
锡炉作业操作规程(含表格)
锡炉作业操作规程（ISO9001-2015/ISO45001-2018）一、目的规范锡炉之使用。
二、范围凡本作业提及之锡炉均属之。
三、使用步骤1.操作前二小时，须将锡电热开关打开，使其加热，有铅温控开关设定为250℃±5℃。
实际锡温须为设定值的±5℃之间，作业前须使用仪器测量锡面温度是否在设定值的±5℃之内。
2.操作前二小时，须将锡电热开关打开，使其加热，无铅温控开关设定为260℃±5℃。
实际锡温须为设定值的±5℃之间，作业前须使用仪器测量锡面温度是否在设定值的±5℃之内。
3.操作前三十分钟，须将电热器打开，以温度电表测试PCB之板温达到客户产品之要求，并使锡炉内之PCB能达到工作温度，并记录于《锡炉使用记录表》内。
4．为免洗制程，则须调整喷头往反速度之压力及喷头喷雾压力和喷量及FLUX 之酸值，并记录于《锡炉使用记录表》。
5.使用时依各机板之需求调整各项参数，使成品达到最佳状况。
6.使用二小时后，需将锡槽中之锡渣捞除，并加入适量锡条，使锡面维持正常高度。
7.1使用完毕后：首先将锡波关闭，捞除锡渣并加入适量之锡条，使第二日能立即使用，然后泄下助焊剂、清洗助焊剂槽，再将滚筒净泡于纯稀释中。
7.2使用完毕后：首先将锡波关闭，捞除锡渣并加入适量之锡条，使第二日能立即使用。
然后泄下喷头，用清洁剂+AIR清洁并检查滤心是否需要更换及拆下吸风罩滤网，将吸风罩滤网净泡于纯稀释中。
8.关闭电热器开关。
并依需求设定定时开关，使其能自动工作，以发挥减少人力之能力。
9.各项范围值配合客户需求或视机种如下：a、转速:1.3M/min-2.3M/min。
b、流量:40CC/MIN-60CC/MIN。
c、喷头往返速度压力：0.2㎏/cm2-0.8㎏/cm2(适用于B线)。
d、喷头喷雾压力：0.05㎏/cm2-0.15㎏/cm2(适用于B线)e、预热温度前段300℃±50℃；后段330℃±50℃。
锡炉操作规程
锡炉操作规程一、引言锡炉是一种重要的工业设备，被广泛应用于电子、五金、化工等行业。
为了确保操作安全、提高生产效率，制定锡炉操作规程非常必要。
本文将详细介绍锡炉操作规程，以指导操作人员正确使用锡炉，确保操作的安全和高效。
二、操作前准备1. 巡检：操作人员在每次使用锡炉之前，必须进行全面巡检，检查炉体、电源、传感器、控制器等是否正常工作，并确保没有异常或损坏。
2. 清洁：清洁锡炉内部和外部表面，确保无杂物和污垢，以免影响正常运转和产品质量。
3. 供应电源：确认电源稳定，电压符合锡炉要求，并进行接地保护。
三、开机操作1. 打开电源：按照电源开关上的标识操作，确保电源供应稳定。
2. 预热：根据生产要求和锡炉型号，设定预热温度和时间。
在预热过程中，不要打开锡炉门，以免影响温度稳定性。
3. 装载材料：根据产品要求，将需要处理的材料放入锡炉，并确保材料均匀摆放，避免互相堵塞。
4. 关上锡炉门：确保锡炉门紧密关闭，以防止热能的损失。
四、生产操作1. 温度调节：根据产品要求，设置合适的温度和时间。
在操作过程中，应逐步增加或减少温度，避免温度变化过大。
2. 熔化锡液：在达到设定温度后，锡炉开始熔化锡液。
操作人员应时刻关注锡液的温度，避免过热或过冷。
3. 添加助剂：根据工艺要求，按指定比例和时机，添加必要的助剂。
操作人员必须确保添加过程准确、安全，以避免损坏锡炉和影响产品质量。
4. 观察和控制：操作人员应时刻观察锡炉内的运行情况，并根据需要调整温度和时间，确保产品的质量和生产效率。
5. 安全保护：在操作过程中，操作人员必须穿戴好防护装备，特别是对于熔化锡液的操作，需要佩戴耐高温手套和护目镜等防护用具。
五、关机和维护1. 关机前准备：在关闭锡炉前，将温度调节至适宜的范围，以免过快冷却或过度加热。
将锡炉内的未使用完的锡液储存起来，避免浪费。
2. 关闭电源：按照操作要求，依次关闭锡炉各项电源和控制设备。
3. 清洁和维护：关机后，及时清洁锡炉内外表面的残留物和杂质。
喷流式锡炉安全操作规程(正式)
编订：__________________单位：__________________时间：__________________喷流式锡炉安全操作规程(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-4933-99 喷流式锡炉安全操作规程(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
安全操作规程是防止人身、设备事故发生，使生产顺利进行的必要措施。
凡本工种操作人员，必须严格遵守下列规定：1. 使用前检查接地是否良好和电缆有无破损，在确认正常后，方可合上供电开关进行操作。
2. 向右转动电源开关锁，电源指示灯亮（红色）表示电源已接通，此时电压表读数为380V。
3. 把自动-手动转换开关手柄置于手动位置，此时加温指示灯亮（绿色）表示开始加温。
4. 按产品操作说明书设定温度控制器的温控值，一般在230℃～270℃范围内；温控器上排数字为实际值，数值下排数字为设定温度值。
5. 当熔锡指示灯亮后，可按下蓝色按钮启动喷流电机，喷流系统开始工作，旋转喷流电机旁的调速手柄可调节喷流的高低。
（顺时针加高）当按下蓝色按钮后电机不转，要立即按下红色按钮切断喷流电机电源，待故障排除后，再行开机操作。
6. 由于欠温保护的作用，熔锡指示灯未亮前，即使用按下蓝色按钮，喷流电机不起动以及在操作过程中，当实际温度低于设定10℃时，熔锡指示灯熄灭。
喷流电机停转均是正常现象；同时喷流电机未起动前勿转动调速手柄。
锡炉安全操作规程
德信诚培训网
更多免费资料下载请进： 好好学习社区 装配部锡炉安全操作规程
为了保障机器正常运作和寿命，操作人员的人身安全，操作人员使用本机时必须严格遵守下列操作要求：
开机前：
1、仔细检查锡盘周围是否有易燃物品。
2、将其周围与工作无关的物品清理掉。
3、操作人员必须佩戴有效的上岗证。
工作时间内：
1、接通电源后应先检查锡炉是否有异常情况。
2、对锡炉温度进行测试和调制，防止温度过高或过低，并控制好的锡炉深度。
3、通电后严禁用手去试探和触摸锡炉，并与锡炉保持一定距离，以防烫伤。
4、非专业人员不得改调其工作参数，有异常情况应及时向管理人员汇报，待维修后方
可继续操作。
工作完毕及保养措施：
1、关闭其电源开关。
2、清洁其排气扇和工作台。
3、按设备保养记录表的要求进行保养，并作好记录。
4、每浸完一个批次，对洗板废水进行更换，统一收集，贴上标识，退库处理。
5、把锡炉废渣用专用胶袋装好，贴上标识，退库处理。
喷流锡炉设备操作说明书
第1頁 共 3頁設備名稱 噴流錫爐設備功能 焊接 文件編號設備型號廠商版本A0一、 設備介紹：二、控制面板介紹序 名稱序 名稱 1 手動/自動開關 5 電源指示燈 2 電機啟動/開關 6 時控開關 3 電機速度調試旋鈕7 工作指示燈4溫控器核 准 審核 製作 日 期圖一1 754326錫爐機構控制面板圖二第2頁共3頁設備名稱噴流錫爐設備功能 焊接 文件編號設備型號廠商版本A0三、 錫爐機構介紹：四、 操作說明:1. 接通220V 電源後, 把手動/自動開關“ ”打到手動位置;2. 按SOP 要求設定好錫爐溫度(注:長按溫控器SET 鍵大約5秒鐘,用上下鍵調試溫度);3. 電源指示燈和工作指示燈亮,錫爐開始加熱，20~30分鐘工作指示燈由長亮變為閃爍時溫控器顯示值在設定值範圍內；4. 用白光溫度計做首件測量錫溫是否達到所設定溫度要求。
5. 按下電機啟動開關如圖二位置“ ”使用電機速度調試旋鈕將電機變頻器顯示值調至10-17之間，電機開始啟動即可開始鍍錫作業。
6. 關機時將電機變頻器顯示值調至“ 0 ”位置，然後關閉電機啟動/開關與手動/自動開關/切斷電源即完成關機。
五、 注意事項:1. 不可無錫空爐開機，以免機體過熱，損壞爐體及發熱管。
2. 不可在錫未完全融化時打開電機啟動/開關，以免損壞電機。
序 名稱 序 名稱 1 紅外線感應器 4 外錫鍋 2 內錫鍋 5 鍍錫模具支架3電機核 准 審核 製作 日 期圖三23 451設備操作說明書第3頁共3頁。
锡炉操作规范
编号:GR-QS-05
浸锡操作规范
一、目的：
为了明确生产设备的使用规范，保证生产安全有保障，确保生产产品的质量合符有关标准。
二、适用范围：
浸锡工序。
三、操作规程：
1．锡炉每天定时在上班前1小时自动开机。
2．检查锡炉各电器是否能正常工作，锡炉地线连接是否良好，各相关指示灯亮是否点亮，保证生产的安全。
3．将助焊剂倒入容器中，助焊剂距离浸锡炉20公分，保证生产环境通风、排气避免因过热引起助焊剂燃烧。
4．将锡炉温度调节器调到240-300℃之间，浸锡不得超过3秒，避免对不耐热元件的损坏。
5．定期一天清洁一次锡炉，每天最后一次下班为清洁时间。
6．每天两次用温度检测仪检测锡炉中的温度是否符合生产要求。
7．每天生产时必须戴上劳工手套。
编制：审核：批准：。
锡炉安全操作规程 (1)
锡炉安全操作规程
编号：
1、锡炉操作人员必须经过培训，考核合格，持上岗证上岗作业。
2、锡炉为高温仪器作为可焊性试验的使用设备，在做可焊性测试时温度高达288℃，在使用时或添加锡条时必须戴好围裙、袖套、口罩、面罩、防烫手套等劳保用品。
未经管理负责人允许，不得私自操作锡炉。
3、测试过程中需要将试样完全浸入助焊剂5-10S,垂直放置约30-60S,然后用碎布除掉表面多余的助焊剂,在1-5min 的时间内按照客户需要参数进行可焊性测试。
刮净锡渣将试样水平夹住,稍微倾斜,进入锡槽,浸入锡约10mm,然后水平缓缓移动,至稍微倾斜移动出锡槽。
待样板冷却至室温后,洗净﹑吹干方可作目视检查。
4、锡炉使用完后,需等待温度降低到常温，才能清理锡渣和设备保养。
5、锡炉使用完需要将炉内浮在助焊剂残留清洁干净避免持续产生烟雾。
6、在进行上锡作业过程中，应缓慢将测试品放入锡炉，如需翻动应缓慢，以免锡水溅出伤人。
7、有铅锡板严禁在无铅锡炉中做试验;金板、抗氧化板等严禁在有铅锡炉中试验；试验用的相关工具必须严格区分开，防止交叉感染锡炉，添加锡条注意不可加错。
8、在作业过程中清理锡渣时要小心，不能大意及用力过大铲到锡缸中的锡水，避兔锡水飞溅，灼伤身体。
9、锡炉锡料添加量不得超过锡炉设计容量的80%
10、作业前必须打开抽风。
11、锡炉周边不得放置水、可燃物等物品，作业前必须检查。
12、下班或放假前，应提前关闭锡炉电源，检查锡炉周边环境，清理可燃物，待温度降低到安全温度，方可下班离开。
*** 有限公司
2023年09月08日
编制：会签：审核：批准：
编号：XDGC-060-A01。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 操作规程 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
喷流式锡炉安全操作规程(2021
版)
Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
喷流式锡炉安全操作规程(2021版)
安全操作规程是防止人身、设备事故发生，使生产顺利进行的必要措施。
凡本工种操作人员，必须严格遵守下列规定：
1.使用前检查接地是否良好和电缆有无破损，在确认正常后，方可合上供
电开关进行操作。
2.向右转动电源开关锁，电源指示灯亮（红色）表示电源已接通，此时电
压表读数为380V。
3.把自动-手动转换开关手柄置于手动位置，此时加温指示灯亮（绿色）
表示开始加温。
4.按产品操作说明书设定温度控制器的温控值，一般在230℃～270℃范围
内；温控器上排数字为实际值，数值下排数字为设定温度值。
5.当熔锡指示灯亮后，可按下蓝色按钮启动喷流电机，喷流系统开始工作，
旋转喷流电机旁的调速手柄可调节喷流的高低。
（顺时针加高）当按下
蓝色按钮后电机不转，要立即按下红色按钮切断喷流电机电源，待故障
排除后，再行开机操作。
6.由于欠温保护的作用，熔锡指示灯未亮前，即使用按下蓝色按钮，喷流
电机不起动以及在操作过程中，当实际温度低于设定10℃时，熔锡指示
灯熄灭。
喷流电机停转均是正常现象；同时喷流电机未起动前勿转动调
速手柄。
7.关机时要先按红色按钮，让喷流电机停止运转后，才能切断电源关机。
8.如要使用自动档时，可按操作说明书设定时间控制器的控制程序，其余
操作按1～7条进行。
