四川省雅安市2017年中考物理真题试题(无答案) (1)
四川省雅安市2017年中考物理试卷及答案解析
四川省雅安市2017年中考物理试卷
一、选择题（每小题3分，共36分，下列各题的四个选项中，只有一个选项是符合题目要求的．）
1．如图所示，在下列光现象中，说法正确的是（）
A．
日食是光的直线传播形成的
B．
黑板右端反光是由于光的漫反射形成的
C．
雨后彩虹是由于光的反射而形成的
D．
照相机形成的像是倒立、缩小的虚像
考点：光直线传播的应用；镜面反射；光的色散；凸透镜成像的应用．
专题：光的传播和反射、平面镜成像；光的折射、光的色散．
分析：（1）光在同种均匀介质中沿直线传播，日食、月食、影子都是光的直线传播形成．（2）反射分镜面反射和漫反射，镜面反射是平行入射的光线经反射面以后还能平行
反射，镜面反射的反射面的平而光滑的；漫反射是平行入射的光线经反射面以后不能平行反射，而是射向四面八方，漫反射的反射面是凹凸不平的．
（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光
的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．
（4）物体位于凸透镜的二倍焦距以外时，成倒立、缩小的实像．
解答：解：A、日食是光的直线传播形成的，故A正确；
B、黑板右端反光是由于光的镜面反射形成的，故B错误；
C、彩虹是光的色散现象，属于光的折射，故C错误；
D、照相机的镜头相当于一个凸透镜，照相机底片上形成一个倒立、缩小的实像，故
D错误．
故选A．
点评：本题考查了几种光现象，与学生生活联系密切，注重了理论联系实际的考查，平时要多观察多思考．
第 1 页共19 页。
四川省雅安中学2017届中考物理一诊试卷(解析版)
2017年四川省雅安中学中考物理一诊试卷一、选择题1．下列说法正确的是（）A．利用声和电磁波都能测量月球到地球的距离B．化石能源和太阳能都是可再生能源C．油罐车的下面拖着一条铁链是为了防止静电带来的危害D．小轿车的安全带做得较宽是为了增大压强和保证安全2．下图所示的四种现象，由于光的直接传播形成的是（）A．山的“倒影”B．日食C．汽车观后镜D．水中的“折笔”3．关于声现象，下列说法中正确的是（）A．只要物体在振动，我们就一定能听到它发出的声音B．我们能区分不同同学说话的声音，是因为他们发出声音的响度不同C．城市道路旁的隔声板可以防止噪声的产生D．超声波可以用来清洗钟表等精细机械，说明声波可以传递能量4．如图所示，人沿水平方向拉牛，但没有拉动．其中说法正确的是（）A．绳拉牛的力与牛拉绳的力是一对平衡力B．绳拉牛的力与地面对牛的摩擦力是一对平衡力C．绳拉牛的力与牛受的重力是一对平衡力D．绳拉牛的力小于地面对牛的摩擦力5．如图所示，是我国自主研发的C919商用大飞机，它将于数年后投入运营，C919客机中的部分钛合金零件采用了激光3D打印技术．关于客机的相关物理知识．下列说法不正确的是（）A．客机所在高空的大气压强，比海平面附近的大气压强更大B．客机采用密度小的材料，可以减轻它的重力C．客机升空利用了“空气流速大的地方压强小”的原理D．客机在空中沿直线匀速飞行，是受平衡力作用6．用四只完全相同的滑轮和两根相同的绳子组成如图所示的甲、乙两个滑轮组，在绳自由端用大小分别为F1和F2的拉力，将相同的物体匀速提升相同的高度．若不计绳重和摩擦，下列说法不错误的是（）A．F1大于F2B．F1和F2做的功一定相等C．甲、乙的机械效率不相等D．绳子自由端移动的距离不相等，物体运动时间可能相等7．在电学实验中遇到断路时，常常用电压表来检测，某同学连接如图所示的电路，开关闭合后，电灯不亮，电流表无指示．这时用电压表测得a、b两点间和b、c两点间的电压均为零，而b、d间的电压不为零，这说明（）A．电源接线柱接触不良B．开关S的触片或接线柱接触不良C．电流表接线柱接触不良D．灯泡灯丝断了或灯座接触不良8．如图所示，为我省某中学物理兴趣小组设计的电子身高测量仪电路图．其中，定值电阻R1=6Ω，电源电压恒为4.5V，R2的规格为“15Ω0.5A”，电压表的量程为0～3V，电流表的量程为0～0.6A，闭合S，则（）A．当测矮个同学身高时，电流表的示数变小B．当测高个同学身高时，电压表的示数变小C．当R2接入电路中的电阻为9Ω时，电压表的示数为2.7VD．为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是0～12Ω9．关于如图甲、乙所示的实验，下列说法正确的是（）A．甲可以研究通电导体在磁场中的受力情况B．甲实验的过程中，其它形式能转化为电能C．乙可以研究电磁感应现象D．乙实验的过程中，其它形式能转化为电能10．如图所示，电源电压不变，在a，b间接一个“3V 1W“的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光．若在a，b间换接一个“3V 1.5W“的小灯泡，欲使其正常发光，滑片P应（）A．向M移动B．向N移动C．保持不动D．无法实现11．用10N的水平推力推着重为60N的物体沿水平方向做直线运动，若推力对物体做了60J的功，则在推力做功的过程中，下列说法不正确的是（）A．物体一定运动了6mB．物体克服摩擦力做的功可能小于60JC．物体受到的摩擦力可能大于10ND．推力一定大于摩擦力12．将两个定值电阻串联接到电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为3P1．将这两个定值电阻并联接在电压为U的电源两端时，下列说法中正确的是（）A．R1与R2的电阻之比为3：1B．并联时R2消耗的功率为P1C．并联时通过R1与R2的电流之比为1：1D．并联时两电阻消耗的总功率为P1二、填空题13．图甲中被测物体的长度为cm，图乙中电流表的读数为A．14．天然气的热值为4.0×107J/m3，完全燃烧2.1m3的天然气可以获得J 的热量，不计热量损失，这些热量可以使500kg，20℃的水的温度升高到℃．[已知水的比热容为4.2×103J/（kg•℃）]．15．云、雨、雹、雪、雾、露、霜都是水的家族成员，其中露的形成属于，霜的形成属于，这两种物态变化形成时都要．16．鲁迅的《社戏》中有这样的描写：“淡黑的起伏的连山，仿佛是踊跃的铁的兽脊似的，都远远地向船尾跑去了…”，其中“山…向船尾跑去了”所选的参照物是，如果以河岸为参照物，船是的．17．标有“220V 40W”和110V 40W”的灯分别在额定电压下工作，他们的亮暗程度（“相同”或“不同”）；给蓄电池充电时，蓄电池相当于（“用电器”或“电源”）．18．如图所示，A灯标有“4V4W”字样，B灯标有“4V2W”字样．闭合开关，从右向左缓慢移动滑动变阻器滑片P，直到其中一盏灯恰好正常发光，此时正常发光的是灯，电压表的示数是V．（灯丝电阻视为不变）19．两只定值电阻，R1标有“10Ω1A”，R2标有“20Ω0.5A”．现将它们串联起来接到某一电源上，为了不损坏电阻，该电源电压不得超过V；若将它们并联，为了不损坏电阻，干路允许通过的最大电流是A．20．如图所示，OB为一轻质杠杆，O为支点，OA=0.3m，OB=0.4m，将重30N 的物体悬挂在B点，当杠杆在水平位置平衡时，在A点至少需加N的拉力．如保持拉力的方向不变，使杠杆缓慢上升，则拉力的大小将．三、作图题（21题2分，22题2分，共4分）21．如图所示，一束光线AO从空气斜射到水面时发生反射和折射，请在图中作出它的反射光线和折射光线，并标出入射角α和折射角β．22．如图，作出烧杯中小球静止在水面上时所受力的示意图．四、实验与探究题（23题4分，24题8分，共12分）23．某兴趣小组测量一种易溶于水且形状不规则的固体颗粒物质的密度，测量的部分方法和结果如图所示．（1）用调节好的天平测量适量小颗粒的质量．当天平平衡时，右盘中的砝码和游码位置如图甲所示，则称量的颗粒的质量是g．（2）因颗粒易溶于水，小组同学采用图乙所示方法测量体积，所称量的颗粒的体积是cm3．（3）该物质的密度是kg/m3．（4）在C步操作中，若摇动不够充分，铁砂未充满颗粒的空隙，则测出的值比实际密度偏（填“大”或“小”）．24．（8分）某同学根据如图甲所示电路完成“伏安法测量定值电阻”的实验．（1）根据图甲，将图乙中的实物电路连接完整．（2）正确连接电路后，闭合开关．①若发现电流表和电压表的示数都很大，这说明小华在实验操作上存在的问题是；②若电压表示数约为3V，但无论怎样移动变阻器滑片，电流表示数始终为0，则电路中出现的故障可能是；（3）排除以上故障后，调节滑动变阻器，把测量的几组数据描成如图丙所示的图象，则该电阻的阻值R=Ω；（4）若将图乙中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡，若要测出该小灯泡的额定功率，则原实验电路中必须改变的是；A．电源电压B．电压表量程C．电源电压和电压表量程（5）完成上述实验后，小明还想测量一段电炉丝的电阻Rx，可是在连接电路时，发现电流表和滑动变阻器都已损坏．于是小明就利用刚才已测得的定值电阻R，重新设计并连接了如图丁所示的电路，电源电压未知且恒定不变．请把下列实验步骤补充完整：步骤1：只闭合开关S1，记下电压表的示数为U1；步骤2：．电阻表达式（用物理量的符号表示）：R x=．五、计算题（25题6分，26题8分，27题7分，共21分）25．（6分）我国某种新型坦克，其质量为20t．（g=10N/kg）．求：（1）坦克受到的重力；（2）坦克以36km/h的速度行驶5min通过的路程；（3）在某次任务中坦克发动机以500kW的功率工作了0.5h，求这次任务中发动机所做的功．26．（8分）如图所示，灯泡L标有“10V 2W”的字样．当开关S闭合时，灯L恰能正常发光，电压表的示数为2V；当开关S断开时，灯L的实际功率为额定功率的．（灯丝电阻不受温度影响）求：（1）灯泡正常发光时的电流；（2）灯泡正常发光时电阻；（3）电阻R2的阻值；（4）通电2min电阻R2产生的热量．27．（7分）小梦家新买了一口电饭锅，如图所示，通过查看说明书，发现电饭锅工作时有两种状态：一种是锅内的水烧干以前的加热状态，另一种是水烧干后的保温状态，图中乙是电饭锅的电路图，R1是电阻，R2是加热用的电热丝．（1）自动开关S接通或断开时，电饭锅分别处于哪种状态？说明理由．（2）要是R2在保温状态下的功率是加热状态下的，R1与R2应满足什么关系？（3）“母亲节”到了，小梦想为妈妈准备泡脚水，由于水温较低，小梦先从盛有5kg水的桶中取出2kg水倒入电饭锅中加热4min后，将水倒回水桶中，经过测量桶中水温升高了20℃（整个过程不计能量损失）．请计算R2的阻值．2017年四川省雅安中学中考物理一诊试卷参考答案与试题解析一、选择题1．下列说法正确的是（）A．利用声和电磁波都能测量月球到地球的距离B．化石能源和太阳能都是可再生能源C．油罐车的下面拖着一条铁链是为了防止静电带来的危害D．小轿车的安全带做得较宽是为了增大压强和保证安全【考点】92：声音的传播条件；2T：静电现象；85：减小压强的方法及其应用；K2：能源的分类．【分析】（1）声音的传播需要介质，真空不能传声；（2）必须明确可再生能源与化石能源的定义；（3）铁属于金属，金属具有良好的导电导热性和延展性；（4）影响压力作用效果的因素：压力大小、受力面积大小．【解答】解：A、地球和月球之间有一定距离是真空，真空不能传声，故A错误；B、太阳能是可再生能源，化石能源是不可再生能源，故B错误；C、油罐车在运输过程中，不断地相互摩擦，从而产生大量的静电，通过后面装一条拖地的铁链，及时导走静电，防止静电危害．故C正确；D、小轿车的安全带做得较宽是为了增大受力面积减小压强，故D错误．故选C．【点评】本题考查的知识点涉及声音的传播、能源的划分、金属的性质、改变压强的方法，综合性很强．2．下图所示的四种现象，由于光的直接传播形成的是（）A．山的“倒影”B．日食C．汽车观后镜D．水中的“折笔”【考点】A2：光在均匀介质中直线传播．【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的【解答】解：A、平静的水面相当于平面镜，山的“倒影”属于平面镜成像，是光的反射现象，不符合题意；B、日食是光沿直线传播形成的，符合题意；C、汽车观后镜是凸面镜成像，是光的反射现象，不符合题意；D、插入水中的笔，由于光的折射现象，水下部分看起来向上弯折，好像断了，不符合题意．故选B．【点评】此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象．3．关于声现象，下列说法中正确的是（）A．只要物体在振动，我们就一定能听到它发出的声音B．我们能区分不同同学说话的声音，是因为他们发出声音的响度不同C．城市道路旁的隔声板可以防止噪声的产生D．超声波可以用来清洗钟表等精细机械，说明声波可以传递能量【考点】9N：声与能量；91：声音的产生；9F：响度；9H：音色；9L：防治噪声的途径．【分析】①物体振动能发出声音，但是声音的传播是需要介质的．②响度指声音的强弱，是由发声体振动的振幅决定，振幅越大，响度越大；音色是由发声体的材料和结构决定的，可以用来区分不同物体发出的声音．③隔声板不能防止噪声的产生，它能够在在传播过程中减弱噪声．④超声波用来清洗精细机械，是利用了声波可以传递能量．【解答】解：A、如果没有传播声音的介质，我们就不能听到发声体发出的声音．此选项不合题意．B、不同同学的声带不同，发出的音色不同，我们根据不同同学发出声音的音色不同来区分不同同学说话的声音．此选项不合题意．C、防止噪声的产生应该在声源处采取措施，城市道路旁的隔声板不能防止防止噪声的产生．此选项不合题意．D、声波可以传递能量在实际生活中的应用非常广泛、实用，利用超声波清洗精密机械就说明了声波可以传递能量．此选项符合题意．故选D．【点评】此题考查了声音的传播条件、声音的特性、防治噪声的途径及声音能传递信息和能量等声学知识，综合性较强．4．如图所示，人沿水平方向拉牛，但没有拉动．其中说法正确的是（）A．绳拉牛的力与牛拉绳的力是一对平衡力B．绳拉牛的力与地面对牛的摩擦力是一对平衡力C．绳拉牛的力与牛受的重力是一对平衡力D．绳拉牛的力小于地面对牛的摩擦力【考点】6R：平衡力的辨别；6U：力与运动的关系．【分析】（1）物体处于平衡状态（静止状态或匀速直线运功）时，所受的力就是平衡力．（2）二力平衡的条件是两个力大小相等，方向相反，作用在同一条直线上，作用在同一个物体上．（3）相互作用力的大小相等，方向相反，作用在同一条直线上，作用在两个物体上．【解答】解：A、绳拉牛的力和牛拉绳的力，分别作用在牛和绳上面，是一对相互作用力，该选项说法不正确；B、因为牛处于静止状态，所以绳拉牛的力与地面对牛的摩擦力大小相等，方向相反，作用在同一条直线上，作用在同一个物体上，是一对平衡力，该选项说法正确；C、绳拉牛的力与牛受的重力，二者不是作用在同一直线上，不符合平衡力的条件，该选项说法不正确；D、由于牛没有被拉动，因此绳拉牛的力等于地面对牛的摩擦力，该选项说法不正确．故选B．【点评】绳拉牛，牛不动，牛在竖直方向上受到重力和支持力，水平方向上受到拉力和摩擦力，重力和支持力是平衡力，拉力和摩擦力的平衡力．5．如图所示，是我国自主研发的C919商用大飞机，它将于数年后投入运营，C919客机中的部分钛合金零件采用了激光3D打印技术．关于客机的相关物理知识．下列说法不正确的是（）A．客机所在高空的大气压强，比海平面附近的大气压强更大B．客机采用密度小的材料，可以减轻它的重力C．客机升空利用了“空气流速大的地方压强小”的原理D．客机在空中沿直线匀速飞行，是受平衡力作用【考点】8G：大气压强与高度的关系；2I：密度的应用与物质鉴别；6U：力与运动的关系；8L：飞机的升力．【分析】（1）大气压随着高度的增加而减小；（2）制造客机时，要尽可能地减轻其质量、重力，可以利用公式m=ρV和G=mg 分析；（3）流体流速越大的位置，压强越小；（4）静止或匀速直线运动状态称为平衡状态，物体保持平衡状态时，一定受到平衡力的作用．【解答】解：A、客机所在高空的大气压强，比海平面附近的大气压强小，故A 错误；B、由公式m=ρV和G=mg知，在体积一定的情况下，要减轻重力，只能选择密度较小的材料，故B正确；C、客机升空利用了“空气流速大的地方压强小”的原理，故C正确；D、在空中匀速直线飞行的飞机处于平衡状态，故受到的力是平衡力，故D正确．故选A．【点评】本题考查气压与高度的关系、密度的应用、流体流速与压强的关系、力的平衡，是一道综合题目，相对比较复杂，有一定难度．6．用四只完全相同的滑轮和两根相同的绳子组成如图所示的甲、乙两个滑轮组，在绳自由端用大小分别为F1和F2的拉力，将相同的物体匀速提升相同的高度．若不计绳重和摩擦，下列说法不错误的是（）A．F1大于F2B．F1和F2做的功一定相等C．甲、乙的机械效率不相等D．绳子自由端移动的距离不相等，物体运动时间可能相等【考点】F2：机械效率的大小比较；EB：功的大小比较．【分析】（1）由滑轮组的结构知道承担物重的绳子股数n，根据F=（G+G）动比较F1和F2的拉力大小；（2）得出绳子自由端移动的距离s=nh，根据W=Fs比较拉力做功的关系；（3）将相同的物体匀速提升相同的高度所做的有用功相同，根据η=比较滑轮组机械效率的关系；（4）因为承担物重的绳子股数不同，所以将物体提升相同的高度，绳子自由端移动的距离不相等，物体运动时间可能相等．【解答】解：A、不计绳重及摩擦，因为拉力F=（G物+G轮），n1=2，n2=3，所以绳子的拉力：F1=（G物+G轮），F2=（G物+G轮），所以F1＞F2，故A正确；B、因为绳子自由端移动的距离s=nh，n1=2，n2=3，提升物体的高度h相同，所以s1=2h，s2=3h，不计绳重及摩擦，拉力做的功：W1=F1s1=（G物+G轮）×2h=（G物+G轮）h，W2=F2s2=（G物+G轮）×3h=（G物+G轮）h，所以W1=W2，故B正确；C、由W=Gh可知，将相同的物体匀速提升相同的高度所做的有用功相同，因为有用功、总功相同，所以，由η=可知，滑轮组的机械效率相同，故C错误；D、因s1=2h，s2=3h，所以绳子自由端移动的距离s1≠s2，由于拉动的快慢不影响做功的多少与机械效率的大小，因此，物体运动时间可能相等．故D正确．故选ABD．【点评】本题考查了使用滑轮组时n的确定方法，有用功、额外功、总功的计算方法，不计摩擦和绳重时拉力的求法；本题关键在于确定额外功相等．7．在电学实验中遇到断路时，常常用电压表来检测，某同学连接如图所示的电路，开关闭合后，电灯不亮，电流表无指示．这时用电压表测得a、b两点间和b、c两点间的电压均为零，而b、d间的电压不为零，这说明（）A．电源接线柱接触不良B．开关S的触片或接线柱接触不良C．电流表接线柱接触不良D．灯泡灯丝断了或灯座接触不良【考点】IE：电流表、电压表在判断电路故障中的应用．【分析】要解决此题，需要知道电路中若无电流，则电路出现了断路现象，用电压表检测电路时，将电压表分别与各部分电路并联，若电压表的示数约等于电源电压，则该处发生了断路．【解答】解：开关闭合后，电灯不亮，电流表无指示，说明电路出现断路现象；用电压表检测时，发现b、d间的电压不为零，而电压表测得a、b两点间和b、c两点间的电压均为零，说明开关和电流表都完好，因此是灯泡出现断路现象．故选D．【点评】此题主要考查了用电压表判断电路故障的一种方法，当电压表有示数时说明电压表之间的部分可能发生了断路．8．如图所示，为我省某中学物理兴趣小组设计的电子身高测量仪电路图．其中，定值电阻R1=6Ω，电源电压恒为4.5V，R2的规格为“15Ω0.5A”，电压表的量程为0～3V，电流表的量程为0～0.6A，闭合S，则（）A．当测矮个同学身高时，电流表的示数变小B．当测高个同学身高时，电压表的示数变小C．当R2接入电路中的电阻为9Ω时，电压表的示数为2.7VD．为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是0～12Ω【考点】IH：欧姆定律的应用．【分析】分析清楚电路结构，根据电路结构、应用串联电路特点与欧姆定律分析答题；（1）由身高测量仪的结构判断身高变化时，滑动变阻器接入电阻如何变化，则由欧姆定律可求得电路中的电流，根据串联电路的电压规律可求得电压表示数变化；定值电阻与滑动变阻器串联，由串联电路特点与欧姆定律可以求出电表示数如何变化；（2）根据题意求出电路最大电流，由串联电路特点与欧姆定律求出滑动变阻器接入电路的最小阻值；电压表测滑动变阻器两端电压，电压表示数等于它的量程时，滑动变阻器接入电路的阻值最大，由串联电路特点与欧姆定律可以求出滑动变阻器接入电路的最大阻值，然后确定滑动变阻器接入电路的阻值范围．【解答】解：由电路图可知，两电阻串联，电流表测电路电流，电压表测滑动变阻器两端电压；A、由图示电路图可知，测矮个同学身高时，滑动变阻器接入电路的阻值变小，电路总电阻较小，由欧姆定律可知，电路电流变大，电流表的示数变大，故A 错误；B、由电路图可知，当被测身高增加时，滑动变阻器接入电路的电阻增大，滑动变阻器分压变大，电压表测滑动变阻器两端电压，则电压表示数变大，故B错误；C、当变阻器R2接入电路的阻值是9Ω时，电路中总电阻R=R1+R2=6Ω+9Ω=15Ω，由欧姆定律可得电路中电流I===0.3A，故C正确；D、由题意知，电路允许通过的最大电流I=0.5A，由I=可知，此时电路总电阻R==9Ω，此时滑动变阻器接入电路的阻值最小，R滑最小=R总﹣R1=9Ω﹣总=6Ω=3Ω；由题意知，电压表最大示数为3V，此时滑动变阻器接入电路的阻值最大，此时电阻R1的电压U1=U﹣U滑=4.5V﹣3V=1.5V，电路电流I′===0.25A，==12Ω，则：3Ω≤R滑由I=可知，滑动变阻器接入电路的阻值R滑最大=≤12Ω，即滑动变阻器接入电路的阻值范围是3Ω～12Ω，故D错误；故选C．【点评】该题考查了欧姆定律的应用，考查学生应用物理知识解决实际问题的能力，解决此类问题应注意认真审题，找出题目中用到的相关知识进行解答．9．关于如图甲、乙所示的实验，下列说法正确的是（）A．甲可以研究通电导体在磁场中的受力情况B．甲实验的过程中，其它形式能转化为电能C．乙可以研究电磁感应现象D．乙实验的过程中，其它形式能转化为电能【考点】CP：电磁感应；CJ：磁场对通电导线的作用．【分析】（1）甲装置中没有电源，即开关闭合时，当金属棒ab在磁场中做切割磁感线运动时，电路中就会产生感应电流，故是电磁感应装置，发电机就是利用该原理制成的，其是将机械能转化为电能的过程；（2）乙装置中有电源提供电能，通电的导体棒ab在磁场中要受到力而运动，这是研究通电导体在磁场中受力的装置，是电动机的工作原理，因电而动，所以其能量转化为电能转化为机械能．【解答】解：A、甲可以研究电磁感应现象，故错误；B、甲实验是电磁感应实验过程中，即是将机械能转化为电能的过程，故正确；C、乙装置是研究通电导线在磁场中受力的作用的实验装置，故错误；D、乙实验过程中是将电能转化为机械能的过程，故错误．故选B．【点评】装置中有电池是研究通电导体在磁场中受力的实验，电能转化为机械能，制成电动机；装置中没有电池是研究电磁感应现象的实验，机械能转化为电能，制成发电机．10．如图所示，电源电压不变，在a，b间接一个“3V 1W“的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光．若在a，b间换接一个“3V 1.5W“的小灯泡，欲使其正常发光，滑片P应（）A．向M移动B．向N移动C．保持不动D．无法实现【考点】JA：电功率的计算；I6：串联电路的电压规律；ID：滑动变阻器的使用；IG：欧姆定律的变形公式；IZ：电路的动态分析．【分析】根据P=比较两灯泡的电阻关系判断灯泡更换后电路中总电阻的变化，根据欧姆定律可知电路中电流和滑动变阻器两端的电压变化，利用串联电路的电压特点可知此时灯泡两端的电压变化，进一步确定滑片移动的方向，直至灯泡正常发光即达到额定电压．【解答】解：由P=可知，两灯泡的额定电压相等，更换灯泡后的电阻变小，电路中的总电阻变小，∵I=，∴电路中的电流变大，此时滑动变阻器的阻值不变，两端的电压变大，∵串联电路中总电压等于各分电压之和，∴此时灯泡分得的电压小于3V，使灯泡正常发光，应使灯泡两端的电压再达到3V，即增大电路中的电流，减小滑动变阻器接入电路中的电阻，滑片向M移动．故选A．【点评】本题考查了电路的动态分析，涉及到串联电路的特点和电功率公式、欧姆定律、滑动变阻器的正确使用，判断好更换电阻后灯泡两端的电压变化是关键．11．用10N的水平推力推着重为60N的物体沿水平方向做直线运动，若推力对。
四川省雅安市中考物理试题及答案
四川省雅安市中考物理试题及答案（word解析版）一、选择题（每小题2分，共40分，下列各题的四个选项中，只有一个选项是符合题目要求的．）1．（2分）（2013•雅安）历史上最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系的物理学家是（）A．安培B．伏特C．奥斯特D．焦耳考点：物理常识．专题：应用题；其他综合题．分析：结合各物理学家的主要贡献分析答题．解答：解：A、安培建立了安培定则，用于判断通电螺线管的磁极，故A不符合题意；B、伏特在1800年发明伏特电堆，发明了电池，故B不符合题意；C、奥斯特发现了电流的磁效应，故C不符合题意；D、在大量实验的基础上，英国物理学家焦耳找出了电流产生的热量与电流、电阻、通电时间间的关系，即发现了焦耳定律，故D符合题意．故选D．点评：平时多了解物理学史，了解科学家的贡献，有利于解此类题．2．（2分）（2013•雅安）下列数据中最接近生活实际的是（）A．人眨眼一次的时间约5s B．正常人脉膊每秒跳动70次C．电冰箱的额定功率约100W D．一支新铅笔的长度约是15mm考点：时间的估测；长度的估测；电功率．专题：估算综合应用题．分析：不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．解答：解：A、人们常用“眨眼之间”形容时间短暂，所以眨眼一次的时间非常短，在0.5s左右．此选项不符合实际；B、正常情况下，人的脉搏跳动一次大约1s，1min跳动70次左右．此选项不符合实际；C、电冰箱正常工作的电流在0.45A左右，所以额定功率为220V×0.45A≈100W．此选项符合实际；D、中学生伸开手掌，大拇指指尖到中指指尖的距离大约20cm，一支新铅笔的长度比20cm=200mm小一些，在15cm=150mm左右．此选项不符合实际．故选C．点评：物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义．3．（2分）（2013•雅安）如图所示实验中，不能说明“流速大小对流体压强有影响”的是（）A．吹气时A管中水面上升B．用吸管从瓶中吸饮料C．吹气时纸片向下凹陷D．吹气时纸条向上飘考点：流体压强与流速的关系．专题：气体的压强、流体压强与流速的关系．分析：（1）当用嘴向B管中吹气时，致使A管上方的气压减小，在大气压的作用下，水在A吸管中上升．（2）当用口吸吸管时，口内气压减小，小于外界大气压，大气压压着饮料进入口中．（3）掌握纸片上方和下方的空气流速和压强变化是解决本题的关键．（4）从纸条上方和下方空气的流速和所受压强的大小去考虑即可解决．解答：解：A、当用嘴向B管中吹气时，致使A管上方的气压减小，在大气压的作用下，水在A吸管中上升．不符合题意．B、用吸管吸饮料是利用了大气压的作用，不能揭示流体压强与流速的关系．符合题意．C、用嘴在纸片下面吹气时，纸片下方的空气流速加快，下方的压强小于上方的压强，故纸片向下凹陷，不符合题意；D、将一纸条放在嘴边，用力从纸条上方吹气，因为纸条上方的空气流速大，压强小，纸条下方的空气流速小，压强大，纸条受到一个竖直向上的压力差，所以纸条就飘起来．不符合题意．故选B．点评：大气压在生活中应用很广泛，吸盘、抽水机、呼吸、吸管吸饮料等都是大气压作用的结果．掌握流体压强跟流速的关系：流速越大，压强越小；流速越小，压强越大．能用流体压强解释有关的问题．本题反映了物理来源于生活，应用于生活．4．（2分）（2013•雅安）关于磁体、磁场和磁感线，以下说法中正确的是（）A．铜、铁和铝都能够被磁体所吸引B．磁感线是磁场中真实存在的曲线C．磁体之间的相互作用都是通过磁场发生的D．物理学中，把小磁针静止时S极所指的方向规定为该点磁场的方向考点：磁性、磁体、磁极；磁场；磁感线及其特点．专题：磁现象、电生磁．分析：（1）磁体只能吸引铁、钴、镍等磁性材料．（2）磁感线是为了描述磁场人们想象出来的曲线，磁场实际是存在的，磁感线是不存在的．（3）磁体间相互作用是通过磁场完成的．（4）物理学中，把小磁针静止时N极所指的方向规定为该点磁场的方向．解答：解：A、铜和铝都不是磁性材料，磁体都不能吸引．不符合题意．B、磁感线在磁场中不是真实存在的，只是为了便于研究磁场，人为画的一些曲线．不符合题意．C、磁体间的相互作用是通过磁场发生的．符合题意．D、物理学中，把小磁针静止时N极所指的方向规定为该点磁场的方向．小磁针静止时S极所指的方向与该点磁场的方向相反．不符合题意．故选C．点评：磁场是真实存在的，磁感线不是真实存在的，为了描述磁场，人为画的磁感线．5．（2分）（2010•河北区）如图所示，铅球从出手到将要落地的过程中，下列说法正确的是（不计空气阻力）（）A．铅球由a→b时，动能逐渐增大B．铅球在b点的机械能大于a点的机械能C．铅球由b→c时，机械能逐渐减小D．铅球在c点时动能最大考点：动能和势能的大小变化；动能和势能的转化与守恒；机械能守恒条件．专题：控制变量法．分析：（1）物体没有发生弹性形变，不考虑弹性势能．质量不变，根据高度判断重力势能大小，根据机械能=动能+势能．由重力势能大小判断动能大小．（2）不计空气阻力，不考虑摩擦生热，机械能守恒．（3）铅球在上升过程中，动能转化为重力势能，下落过程中，重力势能转化为动能．（4）重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．解答：解：A、铅球由a→b时，动能转化为重力势能，动能逐渐减小，重力势能不断增大．不符合题意．B、不计空气阻力，不考虑摩擦生热，机械能守恒．a、b、c三点的机械能相等．不符合题意．C、不计空气阻力，不考虑摩擦生热，机械能守恒．铅球由b→c时，机械能都相等．不符合题意．D、a、b、c三点的机械能相等．机械能=动能+势能．铅球的质量不变，h b＞h a＞h c，b点的铅球的重力势能大于a点铅球的重力势能大于c点的铅球的重力势能，b点的铅球的动能小于a点铅球的动能小于c点的铅球的动能．所以铅球在c点时动能最大．符合题意．故选D．点评：（1）掌握动能和重力势能的转化．（2）重视题目中的条件，不计空气阻力时，机械能守恒．（3）掌握机械能=动能+势能．6．（2分）（2013•雅安）工人们为了搬运一个笨重的机器进入厂房，他们设计了如图3所示的四种方案（机器下方的小圆表示并排放置的圆形钢管的横截面）．其中最省力的方案是（）A．B．C．D．考点：定滑轮及其工作特点；增大或减小摩擦的方法；动滑轮及其工作特点．专题：应用题；重力、弹力、摩擦力；简单机械．分析：在此题中，克服的阻力是物体与地面之间的摩擦力．同时也使用到了简单机械滑轮．因此省力的情况要从两个方面考虑：①减小物体与地面之间的摩擦力；②使用的机械最省力．解答：解：在以上四种情况中，BCD都将物体与地面之间的滑动摩擦变为滚动摩擦，减小了物体与地面之间的摩擦力，而A没有，所以首先可以排除A．在B中使用的是定滑轮，只能改变力的方向不能省力，其所用力的大小与D是一样的．都等于物体与地面之间的滚动摩擦力．在C中使用的是动滑轮，动滑轮能够省一半的力，所以，此时的拉力等于物体与地面之间滚动摩擦力的一半．所以此时所用的力最小，即最省力．综上分析，故选C．点评：动滑轮的实质是一个动力臂是阻力臂二倍的省力杠杆，而定滑轮实质是一个等臂杠杆．7．（2分）（2012•淄博）中华茶文化源远流长，泡茶、喝茶中包含很多物理知识，下列说法中错误的是（）A．打开茶叶盒，茶香飘满屋﹣﹣是茶叶的升华现象B．泡茶时，部分茶叶上浮﹣﹣是由于茶叶受到的浮力大于自身的重力C．茶水太烫，吹一吹凉得快﹣﹣是由于吹气加快了茶水的蒸发D．透过玻璃茶杯看到手指变粗﹣﹣是由于装水的茶杯相当于一个放大镜考点：蒸发及其现象；生活中的升华现象；物体的浮沉条件及其应用；凸透镜成像的应用．专题：其他综合题．分析：利用下列知识分析判断：①我们闻到物体散发出来的气味是分子不停地做无规则运动的结果；②浸没水中的物体，当浮力大于重力时物体上浮；③液体蒸发的快慢与液体表面空气的流速有关；④凸透镜能使物体放大．解答：解：A、茶香飘满屋﹣﹣是香气分子不停地做无规则运动的结果，不是升华现象，本说法错误，符合题意；B、茶叶受到的浮力大于自身的重力时，茶叶上浮，本说法正确但不符合题意；C、吹一吹茶水，加快了茶水表面空气流速，使蒸发加快，而蒸发吸热，有降温的作用，本说法正确但不符合题意；D、装水的茶杯相当于一个放大镜，所以透过玻璃茶杯会看到手指变粗，本说法正确但不符合题意；故选A．点评：本题考查了物理学中的多个知识点，要求学生对每个知识点的特点，原理及应用做到灵活运用．8．（2分）（2013•雅安）下列物态变化的过程中，吸收热量的是（）（1）春天，冰雪融化（2）夏天，从冰箱里面拿出来的饮料罐“出汗”（3）秋天，清晨出现的雾（4）冬天，早晨在太阳照射下，草地上的霜消失．A．（1）（2）B．（1）（4）C．（2）（3）D．（2）（4）考点：熔化与熔化吸热特点；液化及液化现象；生活中的升华现象．专题：温度计、熔化和凝固；汽化和液化、升华和凝华．分析：（1）物态变化共有六种：①熔化是物质由固态变为液态；②凝固是物质由液态变为固态；③汽化是物质由液态变为气态；④液化是物质由气态变为液态；⑤升华是物质由固态变为气态；⑥凝华是物质由气态变为固态．（2）六种物态变化中，熔化、汽化、升华需要吸热，凝固、液化、凝华需要放热．解答：解：（1）春天，冰雪融化，物质由固态变成液态，属于熔化现象，熔化吸热；（2）夏天，从冰箱里面拿出来的饮料罐“出汗”，是空气中的水蒸气遇到温度较低的饮料罐凝结成的小水滴，属于液化现象，液化放热；（3）秋天，清晨出现的雾，是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，液化放热；（4）冬天，早晨在太阳照射下，草地上的霜消失，由固态直接变成气态，属于升华现象，升华吸热．因此吸收热量的是（1）（4）．故选B．点评：此类问题是考查对物态变化过程中的熔化现象的理解与掌握情况，判断出物质变化前后的状态是解决此类问题的关键．9．（2分）（2013•雅安）下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰．其中可能引起保险丝熔断的是（）A．①②③B．①②C．①③D．②③考点：家庭电路电流过大的原因；熔断器的作用及保险丝的选择方法．专题：电与热、生活用电．分析：（1）保险丝熔断是因为电路中电流过大．（2）家庭电路电流过大的原因：短路和电路中总功率过大．解答：解：①灯头里的两个线头相碰，火线和零线直接接触，造成短路，电路电流过大，可能引起保险丝熔断．②插座中的两线头相碰，火线和零线直接接触，造成短路，电路电流过大，可能引起保险丝熔断．③照明电路的开关里两线头相碰，开关闭合，电路接通，用电器正常工作，不会引起保险丝熔断．故选B．点评：在家庭电路中，开关闭合时就是开关的两个线头接通，电路正常工作；用电器的两个接线头或插座的两个接线头直接接通时，电路是短路，造成电路电流过大，保险丝熔断．10．（2分）（2013•雅安）同学们做实验的装置如图所示，闭合开关，先将导体ab水平用力向右移动，导体cd也随之运动起来．则在以上的实验中下列说法正确的是（）A．实验装置中的甲装置运用的原理是电磁感应现象B．实验装置中的甲装置把电能转化为机械能C．实验装置中的乙装置产生的现象在生活中的应用是发电机D．若将导体ab水平用力向左移动，导体cd的运动方向不变考点：电磁感应；直流电动机的原理；发电机的构造和原理．分析：利用电磁感应和通电导体在磁场中受力的有关知识逐个分析四个选择项，从而得到答案．解答：解：A、闭合电路的导体ab在磁场中做切割磁感线运动，从而产生了感应电流，这是一种电磁感应现象．故A正确．B、在电磁感应现象中，是将机械能转化为电能．故B错误．C、导体ab产生的感应电流通过位于磁场中的导体cd时，cd在磁场中受力而运动起来，体现了通电导体在磁场中受力的理论，利用该理论制成了电动机．故C错误．D、感应电流的方向与导体的运动方向有关，所以导体ab的运动方向改变，ab中的电流方向也改变，即cd中的电流方向发生了改变；通电导体在磁场中受力的方向与电流的方向有关，所以cd中电流方向的改变，导致了cd受力的方向也改变，故运动方向发生了改变．故D错误．故选A．点评：此题综合了电磁感应和通电导体在磁场中受力的相关知识，题目的综合性较强．11．（2分）（2013•雅安）下列说法中，正确的是（）A．机械能为零的物体，内能一定也为零B．炽热的铁水具有内能，冰冷的铁块不具有内能C．铁丝被快速弯折的过程中，温度升高是因为机械能转化成内能D．汽油机的压缩冲程中，主要是用热传递的方式增加了气缸内物质的内能考点：内能的概念；物体内能的改变．专题：分子热运动、内能．分析：要解决本题从以下几个方面入手：（1）要知道什么是内能．物体内部所有分子由于热运动具有的动能及分子势能的总和叫做物体的内能．一切物质的分子总在不停的做无规则运动，所有的物体都具有内能．（2）改变内能的方法有做功和热传递两种．解答：解：一切物质的分子总在不停的做无规则运动，所有的物体都具有内能．所以A、B说法都错了．铁丝被快速弯折的过程中，温度升高内能增加，是通过做功的方法增加了物体的内能，即机械能转化成了内能．所以C说法正确．汽油机的压缩冲程中，活塞对气体做功，气体内能增加温度升高，是通过做功的方式增加了气缸内物质的内能．所以D 说法错误．故选C ．点评： 本题主要考查了内能的概念及改变内能的方法．注意所有的物体都具有内能．12．（2分）（2013•雅安）如图是利用透明玻璃板探究平面镜成像特点的实验示意图，下列说法正确的是（ ）A ． 该实验最好在明亮的环境中进行B ．蜡烛远离玻璃板过程中，蜡烛的像始终与蜡烛等大 C ．把光屏放在玻璃板后像所在的位置，像会成在光屏上 D ． 玻璃板应选择较厚且涂有水银反光面的镜子考点： 平面镜成像的特点、原理、现象及其实验方案．专题： 探究型实验综合题．分析： （1）探究平面镜成像实验时，成像的物体和环境对比度越大，成像物体越亮，像越清晰．（2）物体在平面镜中成的像和物体大小相等．（3）实像和虚像的区别：实像能用光屏承接，虚像不能用光屏承接．平面镜成虚像，光屏上不能承接到像．（4）用透明的玻璃板代替平面镜，在物体一侧可以看到物体的像，也可以看到代替物体的另一个物体，便于确定像的位置．解答： 解：A 、探究平面镜成像实验时，烛焰是成像物体，在明亮的环境中，烛焰和明亮环境的对比度降低，成像不太清晰．不符合题意．B 、蜡烛远离玻璃板过程中，根据物像大小相等，蜡烛的像始终与蜡烛等大．符合题意．C 、平面镜成虚像，把光屏放在玻璃板后像所在的位置，像不会成在光屏上．不符合题意．D 、涂有水银反光面的镜子，在镜子前面只能看到物体的像，不能透过镜子看后面的物体，不便于确定像的位置，不能比较物像大小关系．不符合题意．故选B ．点评： 平面镜成像实验选择较黑暗的环境、透明的薄玻璃板、直尺等实验器材的原因．13．（2分）（2013•雅安）物理学中用实验研究三个量（ 或三个量以上） 之间的关系时，常采用控制变量法．如图所示实验设计不需要使用控制变量法的是（ ）A ．研究压力作用的效果B ．研究平面镜成像的特点 C ．研究液体压强的特点 D ． 研究滑动摩擦力的大小考点：物理学方法．专题：其他综合题．分析：对每个选项中的物理实验进行分析，明确各自采用的研究方法，就能确定符合题意的选项．解答：解：A、压力的作用效果与压力大小和受力面积大小都有关系，研究受力面积对作用效果的影响时，需要保持压力不变，改变受力面积，需要应用控制变量法．不符合题意；B、由于物体在平面镜中成的是虚像，不能确定像的位置，所以利用玻璃板和没有点燃的蜡烛，才能确定像的位置，需要应用等效法．符合题意；C、液体压强与液体密度和深度都有关系，研究深度对压强的影响时，需要保持液体密度不变，改变金属盒所在深度，需要应用控制变量法．不符合题意；D、滑动摩擦力的大小与压力和接触面的粗糙程度有关，研究压力对滑动摩擦力的影响时，要保持接触面的粗糙程度不变，改变压力，需要应用控制变量法．不符合题意．故选B．点评：物理学中对于多因素（多变量）的问题，常常采用控制因素（变量）的方法，把多因素的问题变成多个单因素的问题．每一次只改变其中的某一个因素，而控制其余几个因素不变，从而研究被改变的这个因素对事物的影响，分别加以研究，最后再综合解决，这种方法叫控制变量法．它是物理研究最常用的基本方法．14．（2分）（2012•眉山）如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（）A．电流表示数变大，电压表与电流表示数之比变大B．电流表示数变小，电压表与电流表示数之比不变C．电流表示数变大，电压表与电流表示数之比不变D．电压表示数变大，电压表与电流表示数之比变大考点：欧姆定律的应用；滑动变阻器的使用．专题：应用题；动态预测题；图析法．分析：由电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流；根据滑片的移动确定接入电路电阻的变化，根据欧姆定律确定电路中电流的变化和电压表示数的变化，根据欧姆定律可知压表与电流表示数之比的变化．解答：解：等效电路图如下图所示：由电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流，当滑片向右移动时，接入电路的电阻变大，电路的总电阻变大，根据I=可知，电路中的电流变小，即电流表的示数变小；根据U=IR可知，R1两端的电压变小，即电压表的示数变小；根据R1=可知，电压表与电流表示数之比不变．故选B．点评：本题考查了串联电路的特点和欧姆定律的应用，关键是滑片移动时电路变化的判断，难点是能把电压表的电流表示数的变化转化为定值电阻阻值的变化．15．（2分）（2013•雅安）张宁用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．下列说法正确的是（）A．凸透镜的焦距是40cmB．图乙中烛焰成的是倒立放大的像C．照相机成像特点与图乙中所成像的特点相同D．将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，烛焰可在光屏上成清晰的像考点：凸透镜成像规律及其探究实验．专题：实验题．分析：（1）根据凸透镜对光线的折射作用知：平行于主光轴的光线经凸透镜折射后将过焦点，然后可知其焦距；（2）根据图中表示的焦距与物距，利用凸透镜成像的规律可以确定成像的性质．（3）当u＞2f时，成倒立缩小的实像，应用于照相机．（4）凸透镜成实像时，物距增大，像距减小．解答：解：A、平行于主光轴的光线经凸透镜折射后将汇聚于点F，点F即为此透镜的焦点，从焦点到透镜中心的距离即为焦距，则透镜的焦距为40cm﹣30cm=10cm，故本选项错误；B、图乙中，物距u=12cm，像距v=23cm，像距大于物距，由凸透镜成像规律可知，图乙中烛焰成的是倒立放大的实像，故本选项正确；C、由凸透镜成像规律可知，当u＞2f时，成倒立缩小的实像，应用于照相机．故本选项错误；D、因为凸透镜成实像时，物距增大，像距减小，所以将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，则在光屏上不能成清晰的像，要想在光屏上成清晰的像，应将光屏向远离透镜的方向移动，故本选项错误．故选B．点评：本题主要考查了测量焦距的方法和凸透镜的成像规律．凸透镜成实像时如果物距变小，那么像距变大，像的大小也变大，凸透镜成虚像时，如果物距变小，那么像距变小，像的大小也变小．16．（2分）（2013•雅安）用大小不变的水平力，拉木块在水平桌面上做匀速直线运动，如图所示．木块在运动过程中，下列说法正确的是（）A．木块对桌面的压力和木块受到的重力是一对平衡力B．绳对木块的拉力和木块对绳的拉力是一对平衡力C．绳对木块的拉力大于桌面对木块的摩擦力D．木块受到的滑动摩擦力大小保持不变考点：平衡力的辨别；摩擦力的大小．专题：应用题；运动和力．分析：（1）物体做匀速直线运动时或静止时，处于平衡状态，受到的力为平衡力；（2）二力平衡力的条件：大小相等、方向相反、作用在同一条直线上、作用在同一个物体上；（3）影响摩擦力的因素是压力的大小和接触面的粗糙程度，与其他因素无关．解答：解：A、木块对桌面的压力和木块受到的重力，这两个力方向相同且作用在两个物体上，不符合二力平衡条件，故A不正确；B、绳对木块的拉力和木块对绳的拉力，这两个力大小相等、方向相反、作用在同一条直线上，作用在两个物体上，是一对相互作用力，故B不正确；C、木块在水平桌面上做匀速直线运动时，处于平衡状态，木块受到水平方向向右绳子的拉力和水平向左的摩擦力是一对平衡力，两个力的大小相等，故C不正确；D、滑动摩擦力的大小只与压力的大小和接触面的粗糙程度有关，而木块匀速直线运动时压力和接触面的粗糙程度不变，所以木块受到的滑动摩擦力不变，故D正确．故选D．点评：本题考查了平衡力的辨别和摩擦力大小的比较，关键是知道平衡力与相互作用力的区别是：是否作用在同一个物体上，同时要注意压力和接触面的粗糙程度不变时滑动摩擦力的大小不变．17．（2分）（2013•雅安）关于电磁波的说法正确的是（）A．可见光不是电磁波B．电磁波的波长越短则频率越低C．红外线和可见光在真空中传播速度相同D．电磁波、声波都可以在真空中传播考点：红外线；光的传播速度与光年；波速、波长和频率的关系．专题：应用题．分析：（1）电磁波包括短波、中波、长波、微波、光波、各种射线等；（2）波长、频率、波速的关系是c=λf，电磁波的波速一定，频率与波长成反比；（3）红外线和紫外线以及可见光它们的频率和波长是不同的，但传播的速度是相同的，都是3×108m/s；（4）电磁波可以在真空中传播，声波只能在固体、液体、气体中传播，在真空中不能传播．解答：解：A、光是电磁波家族中的一员，可见光是电磁波，故该选项说法不正确；B、根据波长、频率、波速的关系式c=λf可知，波速c=3×108m/s不变，波长越短，则频率越高，故该选项说法不正确；C、红外线和可见光在真空中传播速度相同，都是3×108m/s，故该选项说法正确；。
四川省雅安市中考物理真题试题
本试卷分为第Ⅰ卷( 选择题) 和第Ⅱ卷( 非选择题) 两部分, 第Ⅰ卷1 至4 页, 第Ⅱ卷5 至8 页。
全卷: 满分90 分; 考试时间: 物理、化学共150 分钟。
第Ⅰ卷( 选择题共40 分)注意事项:1. 答题前, 考生务必将自己的姓名、准考证号用0. 5 毫米的黑色墨迹签字笔填写在答题卡上。
并检查条形码粘贴是否正确。
2. 选择题使用2B 铅笔涂在答题卡对应题目标号位置上; 非选择题用0. 5 毫米黑色墨迹签字笔书写在答题卡的对应框内, 超出答题区域书写的答案无效; 在草稿纸、试题卷上答题无效。
3. 考试结束后, 将试卷和答题卡收回。
一、选择题( 每小题2 分, 共40 分, 下列各题的四个选项中, 只有一个选项是符合题目要求的。
)1. 历史上最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系的物理学家是A. 安培B. 伏特C. 奥斯特D. 焦耳2. 下列数据中最接近生活实际的是A. 人眨眼一次的时间约5sB. 正常人脉膊每秒跳动70 次C. 电冰箱的额定功率约100WD. 一支新铅笔的长度约是15mm3. 如图1 所示实验中, 不能说明“流速大小对流体压强有影响”的是4. 关于磁体、磁场和磁感线, 以下说法中正确的是A. 铜、铁和铝都能够被磁体所吸引B. 磁感线是磁场中真实存在的曲线C. 磁体之间的相互作用都是通过磁场发生的D. 物理学中, 把小磁针静止时S 极所指的方向规定为该点磁场的方向5. 如图2 所示, 铅球从出手到将要落地的过程中, 下列说法正确的是( 不计空气阻力)A. 铅球由a →b 时, 动能逐渐增大B. 铅球在b 点的机械能大于a 点的机械能C. 铅球由b →c 时, 机械能逐渐减小D. 铅球在c 点时动能最大6. 工人们为了搬运一个笨重的机器进入厂房, 他们设计了如图3 所示的四种方案( 机器下方的小圆表示并排放置的圆形钢管的横截面) 。
其中最省力的方案是7. 中华茶文化源远流长, 泡茶、喝茶中包含很多物理知识, 下列说法中错误的是A. 打开茶叶盒, 闻到茶叶的香味———是茶叶的升华现象B. 泡茶时, 部分茶叶上浮———是由于茶叶受到的浮力大于自身的重力C. 茶水太烫, 吹一吹凉得快———是由于吹气加快了茶水的蒸发D. 透过玻璃茶杯看到手指变粗———是由于装水的茶杯相当于一个放大镜8. 下列物态变化的过程中, 吸收热量的是( 1) 春天, 冰雪融化 ( 2) 夏天, 从冰箱里面拿出来的饮料罐“出汗”( 3) 秋天, 清晨出现的雾 ( 4) 冬天, 早晨在太阳照射下, 草地上的霜消失A. ( 1) ( 2)B. ( 1) ( 4)C. ( 2) ( 3)D. ( 2) ( 4)9. 下列三个现象: ①灯头里的两个线头相碰; ②插座中的两线头相碰; ③照明电路的开关里两线头相碰。
四川省雅安市2017年中考物理试题(word版,无答案)
７．（2017•雅安）在“探究凸透镜成像的规律”的实验中，物体距离凸透镜２０ｃｍ时，在凸
透镜另一侧的
光屏上可得到一个放大的实像，该凸透镜的焦距可能为
Ａ．５ｃｍ
Ｂ．１０ｃｍ
Ｃ．１５ｃｍ
Ｄ．２０ｃｍ
８．（2017•雅安）如图３所示电路，下列说法正确的是
Ａ．闭合开关Ｓ１、Ｓ３，断开开关Ｓ２时，灯Ｌ１、Ｌ２串联 Ｂ．闭合开关Ｓ２，断开开关Ｓｌ、Ｓ３时，灯Ｌ１、Ｌ２并联 Ｃ．闭合开关Ｓ１、Ｓ２，断开开关Ｓ３时，灯Ｌ１亮、Ｌ２不亮 Ｄ．闭合开关Ｓ２、Ｓ３，断开开关Ｓ１时，灯Ｌ１不亮、Ｌ２亮

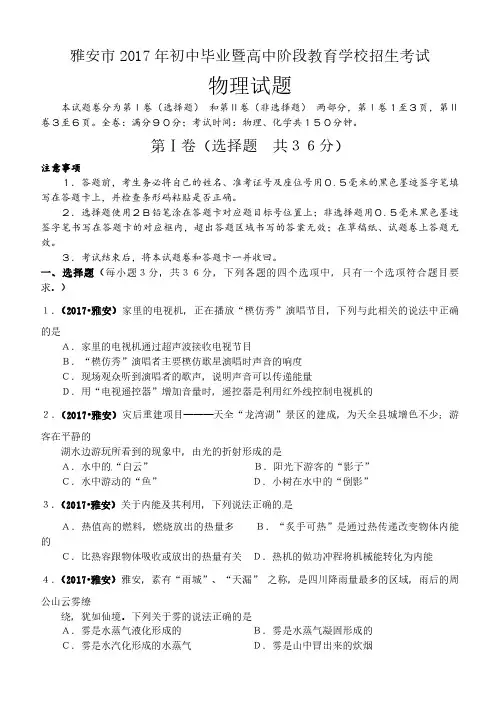

雅安市 2017 年初中毕业暨高中阶段教育学校招生考试
物理试题
本试题卷分为第Ⅰ卷（选择题） 和第Ⅱ卷（非选择题） 两部分，第Ⅰ卷１至３页，第Ⅱ 卷３至６页。全卷：满分９０分；考试时间：物理、化学共１５０分钟。
第Ⅰ卷（选择题 共３６分）
注意事项 １．答题前，考生务必将自己的姓名、准考证号及座位号用０.５毫米的黑色墨迹签字笔填
１．（2017•雅安）家里的电视机，正在播放“模仿秀”演唱节目，下列与此相关的说法中正确
的是 Ａ．家里的电视机通过超声波接收电视节目 Ｂ．“模仿秀”演唱者主要模仿歌星演唱时声音的响度 Ｃ．现场观众听到演唱者的歌声，说明声音可以传递能量 Ｄ．用“电视遥控器”增加音量时，遥控器是利用红外线控制电视机的
[
体从同一地点同时同向作匀速直线运动，以甲为参照物，乙是 ________的（选填“静止” 或“运动”）；当时间ｔ＝_______ ｓ时，两车相距８ｍ。
14．（2017•雅安）5 月 19 日《新华每日电讯》发表文章《可上九天揽月，可下
五洋采“冰”》对“我国于５月 18 日宣布，南海天然气水合 物——可燃冰，试采成功”进行专题报道。此次试采实现连 续稳定产气 187 小时，我 国可燃冰开采技术实现由“跟跑” 到“领跑”，对我国能源安全及经济发展具有重大意义。１ｍ３ 可燃冰分解后可释放出约 0.8ｍ３水和 164ｍ３天然气，假设天然气的热值为４×10７Ｊ／ｍ３，试计算１ｍ３可燃冰 完 全燃烧释放出的热量为____________Ｊ，相对于煤和石油，可燃冰具有__________等优点 （填一个优点即可）。

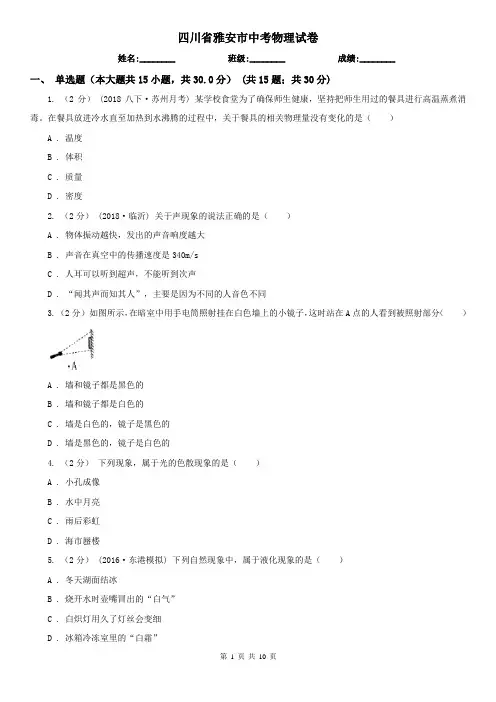

四川省雅安市中考物理试卷
四川省雅安市中考物理试卷姓名:________ 班级:________ 成绩:________一、单选题（本大题共15小题，共30.0分） (共15题；共30分)1. （2分） (2018八下·苏州月考) 某学校食堂为了确保师生健康，坚持把师生用过的餐具进行高温蒸煮消毒。
在餐具放进冷水直至加热到水沸腾的过程中，关于餐具的相关物理量没有变化的是（）A . 温度B . 体积C . 质量D . 密度2. （2分）(2018·临沂) 关于声现象的说法正确的是（）A . 物体振动越快，发出的声音响度越大B . 声音在真空中的传播速度是340m/sC . 人耳可以听到超声，不能听到次声D . “闻其声而知其人”，主要是因为不同的人音色不同3. （2分）如图所示，在暗室中用手电筒照射挂在白色墙上的小镜子，这时站在A点的人看到被照射部分（）A . 墙和镜子都是黑色的B . 墙和镜子都是白色的C . 墙是白色的，镜子是黑色的D . 墙是黑色的，镜子是白色的4. （2分）下列现象，属于光的色散现象的是（）A . 小孔成像B . 水中月亮C . 雨后彩虹D . 海市蜃楼5. （2分）(2016·东港模拟) 下列自然现象中，属于液化现象的是（）A . 冬天湖面结冰B . 烧开水时壶嘴冒出的“白气”C . 白炽灯用久了灯丝会变细D . 冰箱冷冻室里的“白霜”6. （2分） (2018八下·南通月考) 下列说法正确的是（）A . 吸盘能牢牢吸在玻璃上，说明分子间存在引力B . 尘土飞扬，说明分子在不停地运动C . 弹簧能够被压缩．说明分子间有空隙D . 糖在热水中溶解得快，说明温度越高，分子的热运动越剧烈7. （2分）(2017·长沙模拟) 下列估测数据明显错误的是（）A . 人居住环境的适宜温度约为25℃B . 一台壁挂空调的功率约为100WC . 将一本物理课本从地上捡起放到课桌上做的功大约为1.5JD . 中学生双脚站立在水平地面上时对地面的压强约为1.5×104Pa8. （2分）放在水平桌面上的书，它受到的力是（）A . 只有重力B . 重力和桌面对它的支持力C . 重力和它对桌面的支持力D . 重力、支持力和压力9. （2分）(2018·沈阳) 图为某物体沿直线运动的路程随时间变化的图象，下列对该物体在 0~5s 内运动情况分析正确的是（）A . 物体在5s 内运动的路程为2mB . 物体在3s~5s 内通过的路程是 0~1s 内通过路程的2 倍C . 物体在5s 内的平均速度为0.67m/sD . 物体在1s~3s 内做匀速直线运动10. （2分） 2008年9月27日16时43分，航天员翟志刚随“神七”载人飞船一起以78km／s的速度绕地球高速运动，并实施出舱活动 (如图5) 他在舱外活动时间为19min35s，这意味着在这段时间内，他在太空行走了9165km，这一距离所选取的参照物是（）A . “神七”载人飞船B . 太阳C . 地球D . 月亮11. （2分）(2014·防城港) 如图所示的四种情景中，为了预防惯性造成危害的是（）A . 跳远前的助跑B . 溜冰时脚向后蹬地C . 锤头松了撞击锤柄D . 司机系安全带12. （2分）(2013·河池) 关于电和磁的说法中错误的是（）A . 发电机是利用电磁感应原理制成的B . 磁感线都是从磁体的N极出发，回到S极C . 通电导体在磁场中受力的方向与电流方向有关D . 所有的金属材料在磁体或电流的作用下都会获得永久磁性13. （2分）(2017·如东模拟) 关于电磁波，下列说法中正确的是（）A . 光波不属于电磁波B . 电磁波只能传递声音信号，不能传递图象信号C . 电磁波是在空间传播的周期性变化的电磁场D . 电磁波能在空气中传播，不能在真空中传播14. （2分）(2018·鹤岗) 如图所示，是一个酒精浓度检测仪的原理图。
四川省雅安市中考物理试卷
电阻
（选填“越大”或“越小”）。。
L/cm
15
30
45
60
75
R/Ω
2.5
5
7.5
10
12.5
（5）在实验中，探究金属丝电阻大小与长度的关系时，必须保持导体的材料和横截面积一
第6页（共9页）
定，这种探究问题的科学方法叫：
。在下列两个电学实验中，应用此方法的是：
（选填字母）
A．用伏安法测电阻 B．探究电流与电压、电阻的关系。
变阻器，当滑动变阻器的功率为 A 灯功率的两倍时，求滑动变阻器的功率。
24．（7 分）工人用图甲所示的滑轮组运送建材上楼，每次运送量不定，滑轮组的机械效率 随建材重力变化的图象如图乙，滑轮和钢绳的摩擦力及绳重忽略不计，g 取 10N/kg。
（1）若某次运送建材的质量为 50kg，则建材的重力是多少？ （2）若工人在 1min 内将建材匀速竖直向上提升了 12m，作用在钢绳上的拉力为 200N，求
23．（7 分）有两只灯泡，A 灯“6V 6W”，B 灯“6V 3W”。A 和 B 中电流随两端电压变 化关系的图象如图甲所示。
（1）将 A、B 并联接在 6V 电源两端，求干路上的电流； （2）将 A、B 串联接在某电源两端，使 B 灯恰好正常发光，求此时 A 灯电阻； （3）将 A 与一个滑动变阻器（20Ω 2A）串联接在 6V 电源两端，如图乙所示。调节滑动
与 R2 的比值为
。
三、作图题 18．（3 分）如图所示，一束光线从空气斜射到水面发生反射和折射，请在图中做出反射光
线（标明反射角的度数）和折射光线的大致方向。
19．（2 分）如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过 程中所受的重力 G 和摩擦力 f 的示意图。
四川省雅安市中考物理试题(word版,含解析)
《四川省雅安市中考物理试题（word版，含解析）》摘要：、选择题．下列有关热学知识认识正确是（，由电路图可知电阻R和滑动变阻器R串电压表测R两端电压电流表测电路电流．（）当滑片b端电路电流0R消耗电功率由可得R两端电压 0V 因串电路总电压等各分电压和所以由可得电电压R+0×R+0V 当滑片移动至某位置电路电流05R消耗电功率′35 则R两端电压′7V 电电压R+′05×R+7V 因电电压不变所以0×R+0V05×R+7V 得R0Ω电电压R+0×0Ω+0VV，当只闭合开关灯泡L与电阻R串电流表测电路电流因串电路各处电流相等且灯泡正常发光所以由可得电路电流 05 当只闭合开关灯泡L与电阻R串电流表测电路电流电路电流03 由R 可得R与R功率比（）×（）× 得．故答案5．三、作图题 8．如图所示束光线从空气斜射到水面发生反射和折射请图做出反射光线（标明反射角数）和折射光线致方向．【考06年四川省雅安市考物理试卷、选择题．下列有关热学知识认识正确是（）．0℃冰没有能 B．只有热传递可以改变物体能．温越高分子做无规则运动越激烈．热机做功冲程是将机械能化能．关庭电路和安全用电下列说法错误是（）．试电笔是用辨别火线和零线 B．庭电路各种电器都是并．只有36V电压对人体才是安全．使用有金属外壳用电器其外壳必须接地线 3．关光现象下列说法正确是（）．岸边景物湖水形成倒影是由光折射形成 B．白光通棱镜发生色散现象说明白光是由多种色光组成．斜插入水筷子像水面处发生弯折是由光反射形成．能从不方向看见不发光物体是由光其表面发生了镜面反射．物理学是门实验性很强基础科学培养学们正确使用仪器技能是做物理实验基础下列操作正确是（）．用刻尺测量长应让整刻线对准被测物体端 B．用温计测量液体温应将温计从液体取出再数．用弹簧测力计测量物体重力不调零就可以直接进行测量．用托盘天平测量物体质量程发现横梁不平衡可调节平衡螺母 5．如图所示根据磁针指向对电磁铁南、北极和电正、极判断正确是（）．端是北极端是极 B．端是北极端是正极．端是南极端是极．端是南极端是正极 6．雅安蒙山茶古贡茶泡茶、喝茶包含很多物理知识下列说法错误是（）．打开茶叶盒茶香飘满屋﹣﹣是茶叶升华现象 B．泡茶部分茶叶浮起﹣﹣是由受到浮力身重力．茶水太烫吹吹凉得快﹣﹣主要是由吹气加快了茶水蒸发．透玻璃茶杯看到手指变粗﹣﹣是由装水茶杯相当放镜 7．如图所示木块竖立车上随车仪器以相速向右作匀速直线运动不考虑空气阻力下列分析正确是（）．车运动速增则它惯性和动能也随增 B．车受到阻力突然停止运动那么木块将向左倾倒．车对木块支持力与木块受到重力是对平衡力．木块对车压力与车对木块支持力是对平衡力 8．如图是用他那就凸透镜成像规律实验装置示图（屏画出）当蜡烛和透镜放图示位置通移动光屏可以光屏上得到与物体等像；若透镜位置不变将蜡烛移到刻0处则（）．移动光屏可以屏上得到倒立放像 B．移动光屏可以屏上得到倒立缩像．移动光屏可以屏上得到正立放像．不论光屏移到什么位置都不能屏上得到蜡烛像 9．如图所示电路电电压6V 保持不变定值电阻R阻值5Ω滑动变阻器R阻值0Ω当开关闭合滑片由b端向端移动程以下说法正确是（）．电压表示数减电流表示数减 B．电压表示数与电流表示数比不变．当滑片移到电压表示数V ．当滑片移到端电流表示数0 0．如图甲所示烧杯里盛有6℃水球水恰悬浮．研究发现水密随温变化如图乙所示．现烧杯四周放上量冰块烧杯水温下降到0℃程假设球体积始终不变关球浮沉情况判断正确是（）．先下沉然上浮 B．浮力变直下沉．先上浮然下沉．浮力变直上浮．如图甲盛水烧杯上方有弹簧测力计悬挂圆柱体将圆柱体缓慢下降直至将圆柱体全部浸入水整程弹簧测力计示数与圆柱体下降高变化关系图象如图乙所示g取0kg下列说法正确是（）．圆柱体受到重力是6 B．圆柱体受到浮力是3 ．圆柱体密是5×03kg3 ．当圆柱体刚全部浸没下表面受到水压强800 ．如图所示电路电电压不变R定值电阻R滑动变阻器（、b其两端）闭合开关当滑片b端电流表示数0R消耗电功率当滑片移动至某位置电流表示数05R 消耗电功率35则当滑片从移到b程（）．电压表示数变化了V B．电流表示数变化了．R消耗电功率变化了5 ．电路消耗总功率变化了二、填空题 3．飞机起飞座位上乘客相对飞机是飞机产生巨轰鸣声是通向四周传播形成影响机场周围居民生活噪声．．我国许多城市建有型绿地绿地人工湖具有“吸热”功能盛夏季节能减弱周围地区“热岛效应”．某人工湖湖水质量0×07kg．若水温平升高08℃则湖水吸收热量若这些热量被质量砂石吸收（水＞砂石）则砂石升高温08℃（选填“”“等”或“”）．水×03（k g•℃） 5．有种亮可以调节台灯其电路如图甲电电压V灯泡L额定电压8V通灯泡L电流跟其两端电压关系如图乙．当灯泡正常发光灯丝电阻Ω．调节滑动变阻器R使灯泡实际功率灯泡两端电压是V． 6．询规律地面附近高会高差不显著情况下空气流速v与压强关系可表示ρv+式是常量ρ表示空气密根据关系式可知空气流速越压强；厨房抽油烟机正是利用这原理工作由动扇叶处气体流速压强油烟周围气压作用下被压向扇口排出厨房． 7．如图所示电路灯泡L上标有“6V 3”样当只闭合开关灯泡L恰能正常发光电阻R功率当只闭合开关电流表示数03电阻R功率已知09不考虑温对灯丝电阻影响则电阻R与R比值．三、作图题 8．如图所示束光线从空气斜射到水面发生反射和折射请图做出反射光线（标明反射角数）和折射光线致方向． 9．如图所示物体以某速冲上表面粗糙固定斜面请画出物体上滑程所受重力G和摩擦力示图．四、实验与探究题 0．敏学利用如图装置探究“液体部压强特”（乙和丙容器装是种液体）（）实验首先必须检压强计能否正常使用若用手指不论轻压还是重压探头橡皮膜发现形管两边液柱高差变化都很则说明该压强计气密性（选填“”或“差”）．调节压强计形管两边液面相平．（）敏把探头分别浸入到甲、乙图两种液体（水和酒精）发现图甲形管两边液柱高差比图乙由他判断图甲液体是酒精他判断是（选填“正确”或“错误”）；接着他改变图乙探头深其探究情况如图丙所示．（3）比较图得出探头浸入液体深（选填“越深”或“越浅”）形管两边液柱高差就越越表示液体压强就越．（）敏发现种液体探头所处深相只改变探头方向形管两边液柱高差不变表明．．某实验组探究金属丝电阻与长关系他们取段粗细匀由种材制成金属丝将金属丝拉直连接、B接线柱上金属丝上安装可滑动金属夹．实验室还提供了下列器材电压表、电流表、电池组（电压3V）、滑动变阻器（0Ω）、刻尺、开关和导线若干．（）了测量段电阻R他们连接了如图甲所示电路请用笔画线代替导线把图还没有连接根导线接上使电路完整．（）闭合开关前应将滑动变阻器滑片移至变阻器（选填“左”或“右”）端．（3）闭合开关移动滑动变阻器滑片测得电压表数0V电流表指针偏如图乙所示金属丝电阻RΩ．（）实验移动金属夹分别测得段长L和对应电阻值R数据如表分析表数据可知R与L关系是． L 5 30 5 60 75 RΩ 5 5 75 0 5 （5）实验国探究金属丝电阻与长关系必须保持导体材和横截面积定这种探究问题科学方法叫．下列两电学实验应用方法是（选填母）．用伏安法测电阻 B．探究电流与电压、电阻关系．五、计算题．如图所示容积V05003、质量05kg瓶子里装有水乌鸦了喝到瓶子里水就衔了很多石块填到瓶子里让水面上升到瓶口．若瓶有质量0kg水．（水密ρ水0×03kg3石块密ρ石块6×03kg3）（）瓶水体积V；（）乌鸦投入瓶子石块体积V；（3）乌鸦投入石块瓶子、石块和水总质量． 3．有两只灯泡灯“6V 6”B灯“6V 3”．和B电流随两端电压变化关系图象如图甲所示．[ （）将、B并接6V电两端干路上电流；（）将、B串接某电两端使B灯恰正常发光灯电阻；（3）将与滑动变阻器（0Ω）串接6V电两端如图乙所示．调节滑动变阻器当滑动变阻器功率灯功率两倍滑动变阻器功率．．工人用图甲所示滑轮组运送建材上楼每次运送量不定滑轮组机械效率随建材重力变化图象如图乙滑轮和钢绳摩擦力及绳重忽略不计g取0kg．（）若某次运送建材质量50kg则建材重力是多少？[学科ZXXK] （）若工人将建材匀速竖直向上提升了作用钢绳上拉力00拉力功率；（3）当滑轮组机械效率60%运动建材重力是多？ 06年四川省雅安市考物理试卷参考答案与试题析、选择题．下列有关热学知识认识正确是（）．0℃冰没有能 B．只有热传递可以改变物体能．温越高分子做无规则运动越激烈．热机做功冲程是将机械能化能【考】能概念；物体能改变；热机；分子运动．【分析】（）能是物体身种性质切物体都具有能；（）改变物体能方式有两种做功和热传递；（3）物体分子无规则运动与温有关物体温越高物体分子无规则运动越激烈；（）做功冲程汽油机将能化机械能由获得动力．【答】、因切物体都具有能所以0℃冰样具有能．故错误； B、做功和热传递是改变物体能两种方式故B错误；、物体分子无规则运动与温有关物体温越高物体分子无规则运动越激烈故正确；、热机做功冲程烧生成高温高压气气推动活塞运动活塞从而带动曲轴动使汽车获得动力程将能化机械能故错误．故选．．关庭电路和安全用电下列说法错误是（）．试电笔是用辨别火线和零线 B．庭电路各种电器都是并．只有36V电压对人体才是安全．使用有金属外壳用电器其外壳必须接地线[] 【考】庭电路工作电压、零线火线辨别方法；电压；庭电路连接；安全用电原则．【分析】（）测电笔是用辨别火线和零线仪器；（）并电路各用电器是不影响；（3）对人体安全电压是不高36V；（）用电器金属外壳定接地防止用电器漏电发生触电事故．【答】、据课可知测电笔是用辨别火线和零线仪器故正确；B、庭电路各种电器都是不影响所以是并关系故B正确；、对人体安全电压是不高36V故错误；、用电器金属外壳应拉地线以防止发生触电事故正确；故选． 3．关光现象下列说法正确是（）．岸边景物湖水形成倒影是由光折射形成 B．白光通棱镜发生色散现象说明白光是由多种色光组成．斜插入水筷子像水面处发生弯折是由光反射形成．能从不方向看见不发光物体是由光其表面发生了镜面反射【考】光反射；漫反射；光折射现象及其应用；光色散．【分析】答题从以下知识入手（）平面镜成像原理是光反射；（）太阳光三棱镜折射可以分散成七种颜色光分别是红、橙、黄、绿、蓝、靛、紫这就是光色散现象．（3）光从种介质斜射入另种介质就会发生光折射．（）能从各方向看到身不发光物体那说明这物体反射光线能向四面八方传播．这说明这物体上发生了漫反射原因．【答】、岸边景物湖水形成倒影这是平面镜成像平面镜成像原理是光反射；故错误； B、由不颜色光波长不通三棱镜折射程不所以白光三棱镜光屏上上而下出现了红、橙、黄、绿、蓝、靛、紫色带．说明太阳光有这七种颜色组成故B 正确；、斜插入水筷子像水面处发生弯折是由光折射形成故错误；、能够从不方向看到些身不发光物体说明光这些物体上发生了漫反射．故错误．故选B．．物理学是门实验性很强基础科学培养学们正确使用仪器技能是做物理实验基础下列操作正确是（）．用刻尺测量长应让整刻线对准被测物体端 B．用温计测量液体温应将温计从液体取出再数．用弹簧测力计测量物体重力不调零就可以直接进行测量．用托盘天平测量物体质量程发现横梁不平衡可调节平衡螺母【考】刻尺使用；温计使用及其数；天平使用；弹簧测力计使用与数．【分析】（）刻尺使用规则①刻尺要与被测部分对齐；②让刻尺有刻面紧贴被测部分测量始端与0刻线对齐如0刻线磨损可以与其它整格刻线对齐测量结要减前面数值；③数视线要与尺面垂直；④数结要估到分值下位；⑤记录数据要写单位．（）实验室温计使用定要如何做才能让玻璃泡全部浸被测液体并不能碰到容器底和容器壁．对温计数方法数候温计不能离开被测对象视线应该和温计液柱上表面相平．（3）弹簧测力计正确使用方法①使用前要先观察弹簧测力计指针是否指零如不则要将指针调到零；②用手拉几下看看测力计外壳与弹簧是否发生摩擦；③测力计拉力方向要与弹簧伸长条直线上；④弹簧测力计不能超测量围否则会损坏测力计；⑤数让视线垂直刻面板．（）天平使用可以用以下口诀记忆测质量用天平先方平再调平游码左移零螺母调平左物右码要记清先镊取码平衡质量加游码．【答】、用刻尺测量长应让整刻线对准被测物体端项合题； B、用温计测量液体温应将温计玻璃泡全部浸被测液体不可将其从液体取出再数项不合题；、使用前要先观察弹簧测力计指针是否指零如不则要将指针调到零项不合题；、称量程不可再碰平衡螺母项不合题；故选． 5．如图所示根据磁针指向对电磁铁南、北极和电正、极判断正确是（）．端是北极端是极 B．端是北极端是正极．端是南极端是极．端是南极端是正极【考】通电螺线管磁场；通电螺线管极性和电流方向判断．【分析】由磁极相作用规律得出通电螺线管极性再由安培定则判断电正、极．【答】图磁针极向右据磁体作用规律可知螺线管端是极b端是极故由安培定则可知电流由右侧流入即电右侧正极；端是极如图所示 6．雅安蒙山茶古贡茶泡茶、喝茶包含很多物理知识下列说法错误是（）．打开茶叶盒茶香飘满屋﹣﹣是茶叶升华现象 B．泡茶部分茶叶浮起﹣﹣是由受到浮力身重力．茶水太烫吹吹凉得快﹣﹣主要是由吹气加快了茶水蒸发．透玻璃茶杯看到手指变粗﹣﹣是由装水茶杯相当放镜【考】物体浮沉条件及其应用；影响蒸发快慢因素；凸透镜成像应用．【分析】（）组成物质分子永不停息地做无规则运动物质分子通扩散现象可以使分子充满整空；（）上浮茶叶受到浮力重力合力向上所以茶叶上浮；（3）液体汽化要吸收热量液体温降低；蒸发与沸腾是液体汽化两种方式加快液体表面空气流通速可以加快蒸发速；（）从侧看玻璃杯边缘薄相当凸透镜是放镜．【答】、打开茶叶盒茶香飘满屋﹣﹣是茶叶分子扩散结不是升华现象故错误；B、泡茶部分茶叶浮起﹣﹣是由茶叶受到浮力身重力故B错误；、茶水太烫吹吹凉得快是因吹吹可以加快茶水表面空气流动速加快茶水蒸发使茶凉快些故正确；、透玻璃茶杯看到手指变粗是由装水茶杯相当放镜故正确．故选B． 7．如图所示木块竖立车上随车仪器以相速向右作匀速直线运动不考虑空气阻力下列分析正确是（）．车运动速增则它惯性和动能也随增 B．车受到阻力突然停止运动那么木块将向左倾倒．车对木块支持力与木块受到重力是对平衡力．木块对车压力与车对木块支持力是对平衡力【考】惯性；平衡力辨别；动能影响因素．【分析】（）惯性只与物体质量有关速、受力都不影响惯性．（）牛顿定律物体不受外力总保持静止状态或匀速直线运动．（3）二力平衡条件相等、方向相反、作用直线上、作用物体上．【答】、惯性与物体运动速无关惯性是物体保持原运动状态不变性质．故不合题． B、车突然停止运动木块下部由受摩擦速减而木块上部还要保持原运动状态所以木块向右倾倒．故B不合题．、车对木块支持力与木块受到重力相等、方向相反、作用物体上、且作用条直线上是对平衡力故合题．、木块对车压力与车对木块支持力分别作用车和木块上属相作用力是对作用力和反作用力不是平衡力．故不合题．故选． 8．如图是用他那就凸透镜成像规律实验装置示图（屏画出）当蜡烛和透镜放图示位置通移动光屏可以光屏上得到与物体等像；若透镜位置不变将蜡烛移到刻0处则（）．移动光屏可以屏上得到倒立放像 B．移动光屏可以屏上得到倒立缩像．移动光屏可以屏上得到正立放像．不论光屏移到什么位置都不能屏上得到蜡烛像【考】凸透镜成像规律及其探究实验．【分析】凸透镜成像规律当＞成倒立、缩实像．当成倒立、等实像．当＜＜成倒立、放实像对应应用如幻灯机．当无像．凸透镜折射光线是平行没有会聚．当＜成正立、放虚像．【答】如图物距50﹣030成倒立等实像所以30所以凸透镜焦距5．若透镜位置不变将蜡烛移到刻0处物距50﹣00＜成正立、放虚像．因是虚像所以不论光屏移到什么位置都不能屏上得到蜡烛像．故选． 9．如图所示电路电电压6V保持不变定值电阻R阻值5Ω滑动变阻器R阻值0Ω当开关闭合滑片由b端向端移动程以下说法正确是（）．电压表示数减电流表示数减 B．电压表示数与电流表示数比不变．当滑片移到电压表示数V ．当滑片移到端电流表示数0 【考】欧姆定律应用；电路动态分析．【分析】由电路图可知电阻R和滑动变阻器R串电压表测R两端电压电流表测电路电流．（）根据滑动变阻器移动可知电路总电阻变化根据欧姆定律出电路电流变化和电压表示数变化；（）当滑片移到根据电阻串和欧姆定律出电路电流再根据欧姆定律出电压表示数；（3）当滑片移到端接入电路电阻零根据欧姆定律出电路电流．【答】由电路图可知电阻R和滑动变阻器R串电压表测R两端电压电流表测电路电流．（）当开关闭合滑片由b端向端移动程滑动变阻器阻值增电路总电阻增由可知电路电流增即电流表示数增由R可知R两端电压增即电压表示数增故错误；由R可知电压表示数与电流表示数比等R阻值则电压表示数与电流表示数比不变故B正确；（）当滑片移到因串电路总电阻等各分电阻和所以电路电流 0 电压表示数R0×5ΩV；（3）当滑片移到端接入电路电阻零则电路电流表示数′故错误．故选B． 0．如图甲所示烧杯里盛有6℃水球水恰悬浮．研究发现水密随温变化如图乙所示．现烧杯四周放上量冰块烧杯水温下降到0℃程假设球体积始终不变关球浮沉情况判断正确是（）．先下沉然上浮 B．浮力变直下沉．先上浮然下沉．浮力变直上浮【考】物体浮沉条件及其应用．【分析】物体悬浮水物体体积不变即排开水体积不变当水温6℃物体悬浮物体密等水密；水温缓慢地降至0℃程℃前热胀冷缩℃以热缩冷胀℃水密根据物体浮沉条件分析判断．【答】由烧杯里盛有6℃水球水恰悬浮．则球密与水密相等；由图象可知℃水密6℃水密比0℃水密；所以当水温从6℃降到℃因水热胀冷缩水密增球密使球上浮、漂浮；当水温从℃降到0℃因水热缩冷胀水密减球密使物体下沉、悬浮、下沉．故选．．如图甲盛水烧杯上方有弹簧测力计悬挂圆柱体将圆柱体缓慢下降直至将圆柱体全部浸入水整程弹簧测力计示数与圆柱体下降高变化关系图象如图乙所示g取0kg下列说法正确是（）．圆柱体受到重力是6 B．圆柱体受到浮力是3 ．圆柱体密是5×03kg3 ．当圆柱体刚全部浸没下表面受到水压强800 【考】浮力计算；密计算；重力计算；液体压强计算；阿基米德原理．【分析】了便分析给线段标上、B、、四如下图根据图象分析如下（）由图可知B段圆柱体浸入液体测力计示数即圆柱体重力所以从图可出圆柱体重力．（）由图象段可知物体完全浸没排开水体积不再改变受到浮力不再改变值．（3）由题可知图段是圆柱体完全浸入水情况由图可知圆柱体完全浸入水测力计对圆柱体拉力3再利用力平衡条件出圆柱体受到浮力利用阿基米德原理得圆柱体体积利用密公式得圆柱体密（）下降高下表面接触水面下降8圆柱体刚浸没水这水面上升圆柱体下表面距水面距离是由ρg可计算下表面受到水压强．【答】、由图象可知当0弹簧测力计示数9圆柱体处空气根据二力平衡条件可知G拉9故错误； B、由图象段可知物体完全浸没排开水体积不再改变受到浮力不再改变则圆柱体受到浮力浮G﹣9﹣36故B错误；、图象段是圆柱体完全浸入水情况圆柱体受到拉力3 则圆柱体受到浮力浮G ﹣9﹣36．圆柱体受到浮力浮ρ水gV排物体体积 V物V排6×0﹣3 由公式Gg可出物体质量09kg 则圆柱体密ρ物5×03kg3故正确．、下表面受到水压强ρg0×03kg3×0kg×0000故错误；故选．．如图所示电路电电压不变R定值电阻R滑动变阻器（、b其两端）闭合开关当滑片b端电流表示数0R消耗电功率当滑片移动至某位置电流表示数05R消耗电功率35则当滑片从移到b程（）．电压表示数变化了V B．电流表示数变化了．R消耗电功率变化了5 ．电路消耗总功率变化了【考】欧姆定律应用；电功率计算．【分析】由电路图可知电阻R和滑动变阻器R串电压表测R两端电压电流表测电路电流．（）当滑片b端知道电路电流和R消耗电功率根据出R两端电压根据串电路电压特出电电压；当滑片移动至某位置又知道电路电流和R消耗电功率根据出R两端电压再根据串电路电压特和欧姆定律表示出电电压利用电电压不变得出等式即可出R阻值进步出电电压；[学+科+Z+X+X+K] （）当滑片b端电路R简单电路电压表测电电压据出电压表示数变化量根据欧姆定律出电路电流然得出电流表示数变化量根据R出R 消耗电功率变化量根据出电路消耗总功率变化量．【答】由电路图可知电阻R和滑动变阻器R串电压表测R两端电压电流表测电路电流．（）当滑片b端电路电流0R消耗电功率由可得R两端电压 0V 因串电路总电压等各分电压和所以由可得电电压R+0×R+0V 当滑片移动至某位置电路电流05R消耗电功率′35 则R两端电压′7V 电电压R+′05×R+7V 因电电压不变所以0×R+0V05×R+7V 得R0Ω电电压R+0×0Ω+0VV；（）当滑片b端电路R简单电路电压表测电电压则当滑片从移到b程电压表示数变化量△﹣﹣（﹣）0V故错误；电路电流则当滑片从移到b程电流表示数变化量△﹣﹣0故B错误；当滑片从移到b程R消耗电功率变化量△R﹣R（）×0Ω﹣（0）×0Ω故错误；当滑片从移到b程电路消耗总功率变化量△﹣V×﹣V×0故正确．故选．二、填空题 3．飞机起飞座位上乘客相对飞机是静止飞机产生巨轰鸣声是通空气向四周传播形成影响机场周围居民生活噪声．【考】参照物及其选择；声音传播条件．【分析】（）判断某物体是否运动要选取参照物将参照物看做是静止判断该物体是否运动（）声音传播要介质空气能够传播声音．【答】．飞机座位上乘客相对飞机没有位置变化所以乘客相对飞机是静止；声音传播要介质飞机产生巨轰鸣声是由空气传播．故答案静止；空气．．我国许多城市建有型绿地绿地人工湖具有“吸热”功能盛夏季节能减弱周围地区“热岛效应”．某人工湖湖水质量0×07kg．若水温平升高08℃则湖水吸收热量336×00若这些热量被质量砂石吸收（水＞砂石）则砂石升高温08℃（选填“”“等”或“”）．水×03（kg•℃）【考】热量计算．【分析】（）知道水质量、升高温根据公式Q△出水吸收热量；（）水和砂石质量相等吸收热量相等根据公式Q△分析砂石温变化．【答】（）湖水吸收热量Q△×03（kg•℃）×0×07kg×08℃336×00；（）由题知水和沙石质量相吸收热量相因Q吸△砂石＜水所以△砂石＞△水08℃ 即吸收相热量砂石升高温将08℃．故答案336×00；．[学,科,Z,X,X,K] 5．有种亮可以调节台灯其电路如图甲电电压V灯泡L额定电压8V通灯泡L电流跟其两端电压关系如图乙．当灯泡正常发光灯丝电阻0 Ω．调节滑动变阻器R使灯泡实际功率灯泡两端电压是V．【考】欧姆定律应用；实际功率．【分析】（）灯泡正常发光电压和额定电压相等根据图乙出通灯泡电流利用欧姆定律出灯丝电阻；（）根据图象出灯泡实际功率电压和电流．【答】（）灯泡正常发光电压L8V 由图象可知L0 由可得灯丝电阻 RL0Ω；（）由图乙可知当L′V、L′03 灯泡实际功率L′L′L′V×03．故答案0；． 6．询规律地面附近高会高差不显著情况下空气流速v与压强关系可表示ρv+式是常量ρ表示空气密根据关系式可知空气流速越压强越；厨房抽油烟机正是利用这原理工作由动扇叶处气体流速压强油烟周围气压作用下被压向扇口排出厨房．【考】流体压强与流速关系．【分析】根据ρv+分析空气流速越压强变化然得出答案．【答】由ρv+变形式﹣ρv可知空气流速越压强越反气体流速压强越所以厨房抽油烟机工作油烟周围气压作用下被压向扇口排出厨房．故答案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雅安市2017年初中毕业暨高中阶段教育学校招生考试物理试题本试题卷分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，第Ⅰ卷１至３页，第Ⅱ卷３至６页。
全卷：满分９０分；考试时间：物理、化学共１５０分钟。
第Ⅰ卷（选择题共３６分）注意事项：１．答题前，考生务必将自己的姓名、准考证号及座位号用０.５毫米的黑色墨迹签字笔填写在答题卡上，并检查条形码粘贴是否正确。
２．选择题使用２Ｂ铅笔涂在答题卡对应题目标号位置上；非选择题用０.５毫米黑色墨迹签字笔书写在答题卡的对应框内，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
３．考试结束后，将本试题卷和答题卡一并收回。
一、选择题（每小题３分，共３６分，下列各题的四个选项中，只有一个选项符合题目要求。
）１．家里的电视机，正在播放“模仿秀”演唱节目，下列与此相关的说法中正确的是Ａ．家里的电视机通过超声波接收电视节目Ｂ．“模仿秀”演唱者主要模仿歌星演唱时声音的响度Ｃ．现场观众听到演唱者的歌声，说明声音可以传递能量Ｄ．用“电视遥控器”增加音量时，遥控器是利用红外线控制电视机的２．灾后重建项目———天全“龙湾湖”景区的建成，为天全县城增色不少；游客在平静的湖水边游玩所看到的现象中，由光的折射形成的是Ａ．水中的“白云”Ｂ．阳光下游客的“影子”Ｃ．水中游动的“鱼”Ｄ．小树在水中的“倒影”３．关于内能及其利用，下列说法正确的是Ａ．热值高的燃料，燃烧放出的热量多Ｂ．“炙手可热”是通过热传递改变物体内能的Ｃ．比热容跟物体吸收或放出的热量有关Ｄ．热机的做功冲程将机械能转化为内能４．雅安，素有“雨城”、“天漏”之称，是四川降雨量最多的区域，雨后的周公山云雾缭绕，犹如仙境。
下列关于雾的说法正确的是Ａ．雾是水蒸气液化形成的Ｂ．雾是水蒸气凝固形成的Ｃ．雾是水汽化形成的水蒸气Ｄ．雾是山中冒出来的炊烟５．对于我们来说生命只有一次，不会重新来过，因此，生活用电必须把安全放在第一位。
如图１所示的各种情况下，人体不会触电的是Ａ．甲Ｂ．乙Ｃ．丙Ｄ．丁６．如图２所示，甲、乙是研究电和磁的重要实验，下列关于这两个实验的说法正确的是Ａ．甲实验研究的是电流的磁效应Ｂ．乙实验研究的是发电机原理Ｃ．在甲实验中，机械能转化为电能Ｄ．在乙实验中，机械能转化为电能７．在“探究凸透镜成像的规律”的实验中，物体距离凸透镜２０ｃｍ时，在凸透镜另一侧的光屏上可得到一个放大的实像，该凸透镜的焦距可能为Ａ．５ｃｍＢ．１０ｃｍＣ．１５ｃｍＤ．２０ｃｍ８．如图３所示电路，下列说法正确的是Ａ．闭合开关Ｓ１、Ｓ３，断开开关Ｓ２时，灯Ｌ１、Ｌ２串联Ｂ．闭合开关Ｓ２，断开开关Ｓｌ、Ｓ３时，灯Ｌ１、Ｌ２并联Ｃ．闭合开关Ｓ１、Ｓ２，断开开关Ｓ３时，灯Ｌ１亮、Ｌ２不亮Ｄ．闭合开关Ｓ２、Ｓ３，断开开关Ｓ１时，灯Ｌ１不亮、Ｌ２亮９．如图４所示，在光滑獉獉水平台面上，一轻质弹簧左端固定，右端连接一金属小球，弹簧在自然长度时，小球位于Ｏ点；当通过小球压缩弹簧到Ａ位置时，释放小球；然后小球从Ａ点开始向右运动，已知ＡＯ＝ＢＯ，则Ａ．小球从Ａ运动到Ｏ的过程中，所受弹力方向向右，速度不断增大Ｂ．小球从Ｏ运动到Ｂ的过程中，所受弹力方向向右、速度不断减小Ｃ．小球运动到Ｏ点时，因弹簧恢复了原长，小球停止运动并保持静止Ｄ．小球运动到Ｂ点时，所受弹力方向向左，小球停止运动并保持静止10．如图５所示，在轻质杠杆上吊一重物Ｇ，在一端施加一个始终与杠杆垂直的动力Ｆ，使杠杆缓慢地从ＯＡ转至ＯＢ，则在转动过程中Ａ．Ｆ不变，杠杆是省力杠杆Ｂ．Ｆ变大，杠杆是省力杠杆Ｃ．Ｆ不变，杠杆是费力杠杆Ｄ．Ｆ变大，杠杆是费力杠杆11．两个完全相同的容器中，分别盛有甲、乙两种液体，将完全相同的两个小球分别放入容器中，当两球静止时液面恰好相平，小球所处的位置如图６所示。
设甲、乙两种液体对容器底部的压力大小分别为Ｆ甲和Ｆ乙，两种液体的密度分别为ρ甲和ρ乙，则它们的关系是Ａ．Ｆ甲＜Ｆ乙，ρ甲＜ρ乙Ｂ．Ｆ甲＜Ｆ乙，ρ甲＞ρ乙Ｃ．Ｆ甲＞Ｆ乙，ρ甲＜ρ乙Ｄ．Ｆ甲＞Ｆ乙，ρ甲＞ρ乙12．为响应国家严禁在公共场所吸烟的号召，某同学设计了一种烟雾报警装置，其原理电路如图７所示，Ｒ０为定值电阻，Ｒ为光敏电阻，其阻值随激光的光照强度减弱而增大。
当Ｒ接收到的激光光照强度因烟雾而发生改变，使电路中电流小于或等于０.１Ａ时，烟雾报警器报警。
Ｓ闭合后，当电流从０.１Ａ变化至０.３Ａ时，光敏电阻Ｒ消耗的电功率从１Ｗ变为ｌ.８Ｗ，关于此变化过程，下列说法正确的是Ａ．烟雾浓度逐渐减小，电压表示数变大Ｂ．电源电压为１０Ｖ，Ｒ０的阻值为２０ΩＣ．当电压表示数为６Ｖ时，烟雾报警器报警Ｄ．Ｒ０消耗的电功率变化了１.６Ｗ第Ⅱ卷（非选择题共５４分）注意事项：必须使用０.５毫米黑色墨迹签字笔在答题卡上题目所指示的答题区域内作答。
作图题可先用铅笔绘出，确认后再用０５毫米黑色墨迹签字笔描清楚。
答在试题卷上无效。
二、填空题（第１３、１４、１５、１６题每空２分，第１７题每空１分，共１８分）13．如图８所示，是甲、乙两物体运动的ｓ－ｔ图象，甲、乙两物体从同一地点同时同向作匀速直线运动，以甲为参照物，乙是________的（选填“静止”或“运动”）；当时间ｔ＝_______ｓ时，两车相距８ｍ。
14．5月19日《新华每日电讯》发表文章《可上九天揽月，可下五洋采“冰”》对“我国于５月18日宣布，南海天然气水合物——可燃冰，试采成功”进行专题报道。
此次试采实现连续稳定产气187小时，我国可燃冰开采技术实现由“跟跑”到“领跑”，对我国能源安全及经济发展具有重大意义。
１ｍ３可燃冰分解后可释放出约0.8ｍ３水和164ｍ３天然气，假设天然气的热值为４×10７Ｊ／ｍ３，试计算１ｍ３可燃冰完全燃烧释放出的热量为____________Ｊ，相对于煤和石油，可燃冰具有__________等优点（填一个优点即可）。
15．如图９甲是一款电热饮水机的简化原理图，有加热和保温两种状态，通过温控开关Ｓ来控制。
当Ｓ、Ｓ１都闭合时，饮水机处于_____________状态（选填“加热”或“保温”）；图９乙是饮水机的铭牌，假设电流产生的热量全部被水吸收，用此饮水机将初温为40℃的一满箱水，加热到90℃需要__________min的时间。
［水的比热容Ｃ水＝4.2×10３Ｊ／（ｋｇ·℃）］16．如图10所示，是风吹过屋顶的示意图。
唐代诗人杜甫，在《茅屋为秋风所破歌》中写到：“八月秋高风怒号，卷我屋上三重茅，茅飞渡江洒江郊，高者挂薻长林梢，下者飘转沉塘坳。
”其中“卷我屋上三重茅”是由于屋顶空气流速较屋内大，压强较屋内___________，形成向上的压力差，使茅屋顶上的茅草随风飞走。
“下者飘转沉塘坳”说明力可以改变物体的____________。
17．如图11所示电路，电源电压和灯泡Ｌ的电阻值均保持不变，灯泡Ｌ标有“12Ｖ6Ｗ”字样。
闭合开关Ｓ，当滑动变阻器滑片Ｐ移到中点时，电压表示数为３Ｖ；当滑动变阻器滑片Ｐ移到最右端ｂ点时，电压表示数为５Ｖ；则电源电压为__________Ｖ，滑动变阻器的最大电阻值为______Ω。
三、作图题（第１８、１９题各２分，共４分）18．如图12所示，是单摆在自由摆动过程中，向右摆到最高点时的情景，请在图中作出小球受到的重力Ｇ和摆绳对它的拉力Ｆ的示意图。
19．如图１３所示，平面镜前一物体ＡＢ，请画出它在平面镜中所成的像Ａ′Ｂ′。
四、实验题（第２０题６分，第２１题６分，共１２分）20．在探究“物体的动能跟哪些因素有关”的实验中，李瑞提出了如下猜想：Ａ．物体的质量越大，动能越大；Ｂ．物体的速度越大，动能越大；Ｃ．物体的动能可能与物体的材料有关。
于是设计了如下的探究实验：让小球从斜面上某一高度静止释放，撞击静止在水平面上 的木块，使木块在水平面上滑行一段距离。
如图１４所示，选择的器材有：斜面、木块各一块、质量分别为ｍ１和ｍ２的铁球各１个，质量为ｍ１的铝球１个，已知ｍ１＜ｍ２，ｈ１＜ｈ２。
（１）分别让小球从斜面不同高度由静止开始滚下，目的是改变小球到达水平面的_________； （２）通过比较甲、乙两次实验，得出的结论，可以验证猜想___________（选填“Ａ”、“Ｂ”或“Ｃ”）___________是（选填“正确”或“错误”）的；（３）通过比较__________两次实验，可以验证猜想Ｃ是错误的；（４）实验后，同学们联想到在交通事故中，造成安全隐患的因素有汽车的“超载” 与“超速”，进一步想知道，在影响物体动能大小的因素中，哪个对动能影响更大，于是利用 上述器材进行了实验测定，得到的数据如下表。
由此造成的危害更严重。
（５）本实验通过观察“木块滑行的距离” 来判断小球动能大小，这种方法在初中物理中有广泛的应用，下列两个电学实验中运用了这种方法的是（ ）实 验 序 号 小 球 的 质 量 ｍ ／ ｇ 小 球 自 由 滚 下 的 高 度 ｈ ／ ｃｍ 木 块 被 撞 后 运 到 的距 离 ｓ ／ ｍ１ ３０ １０ ４２ ３０ ２０ １６３ ６０ １０ ８Ａ．用磁感线描述磁体周围磁场的分布情况Ｂ．用吸引大头针的多少判断电磁铁磁性强弱２１．某同学按照如图１５甲所示的电路，测量额定电压为2.5Ｖ灯泡的电阻。
（１）请用笔画线代替导线将图１５甲所示的实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯变亮）；（２）实验中所用电压表在未接入电路时，指针如图１５乙所示，在使用它测量前应进行的操作是________________；（３）故障排除后，闭合开关，移动滑片，当电压表示数为1.5Ｖ时，电流表示数如图１５丙所示，则此时小灯泡电阻为__________Ω；（４）利用实验测得数据绘制了如图１５丁所示的Ｉ－Ｕ图象，则小灯泡的额定功率为______Ｗ；（５）完成测量后小东认为，还可以用上述器材探究“电流与电压关系”，小李认为用上述器材不能完成此探究，你认为小李判断的理由是什么？答：_______________________________________________________________________ 。
五、计算题（第２２题６分，第２３、２４题各７分，共２０分）解答时要求写出必要的文字说明、计算公式和重要演算步骤，有数值计算的答案须写出数值和单位，只写出最后答案的不得分。
２２．用如图16所示的滑轮组，将质量为450kg的物体Ａ以0.2ｍ/s的速度沿水平方向匀速向右拉动２ｍ，拉力Ｆ大小为200Ｎ，物体Ａ与地面间的滑动摩擦力大小是物体Ａ重力的0.1倍，取ｇ＝10N/kg。
求：（１）物体Ａ与地面间的滑动摩擦力；（２）拉力做功的功率；（３）该滑轮组的机械效率。
23．如图17甲所示，是某课外活动小组设计了一个用电压表的变化来反映环境温度变化的电路。
