爱普生EPSON r230高清拆机图解
EPSON 爱普生R210 R230检测及维修方法
EPSON 爱普生R210 R230检测及维修方法检修思路2009-08-31 17:43:42 阅读95 评论0 字号：大中小订阅EPSON 爱普生R210 R230检测及维修方法换接触点的方法：1：拆掉墨盒盖的2个螺丝，拉出墨盒盖及座2：上图中触针座右边是向下安装的，你应该可以明显看到每个触针座的2个小卡，用针从2边插入小心挑开小卡，同时用手指向上推触针座就可取出。
如果你手法不熟练，感到取出有困难，可以这样搞，从中间的座开始，一手指将座挡向二边推，再用另一手指甲扣住触针座底部用大力向上拔4.EPSONR210,230平时要加润滑油:因为打印机在使用过程中，控制打印头移动的导轨上的润滑油与空气中的灰尘形成油垢，长期积攒起来就会使打印头在移动时阻力越来越大，当阻力大到一程度时就会引起打印头撞车。
由于这种原因引起打印头撞车的故障很好排除，你可以先用脱指棉将导轨上的油垢擦净，再用脱脂棉蘸上少许高纯度的硅胶油后再擦拭导轨，直到看不见黑色的油垢为止。
一般在打印头撞车之前打印机工作时的噪音会明显增大，为了防止打印头撞车，可以用这种方法每隔2－3个月清洗一次打印头导轨。
5.关于EPSON R210,230的墨水问题:因现在市场上有很多墨水质量一般,放在旧机器上还勉强过的去,但用在210,230等最新的打印机上就力不从心,不是打印一段时间打印照片有横纹,就是打印的颜色有偏色的现象,如果是用家,的确头痛,所以210,230用专用墨水是好选择,好墨水打出好心情.6.用EPSON R210,230打印卷纸的方法:R210没有打印卷纸的功能,无法实现打印后纸张不退出.但是可以使用打印卷纸的纸张长度设定功能,比如打印3米长的纸张,这个时候需要安装900的驱动并将端口调来和EPSONR210一样即可.R210,230打印铜版纸的方法：简单地说就是：颜料墨水＋纸张设置为ＣＤ光盘盘面＋省墨王软件的配合．7.关于EPSONR210,230进纸的问题:把R210,230的橡皮轮上的粉清洁得干干净净,R210的搓纸轮马上回复青春.其中一个方法就是用棉花＋工业酒精，清洁搓纸轮效果不错！(按住进纸灯键，然后用棉花＋工业酒精，注意工业酒精不能太多，一点就够了。
r230拆机
R230拆机介绍R230是一款知名的戴尔笔记本电脑型号，拥有强大的性能和丰富的功能。
然而，在某些情况下，我们可能需要拆卸它，可能是为了清洁，维修或升级内部组件。
本文档将详细介绍如何拆卸R230笔记本电脑。
准备工作在开始拆卸R230之前，请确保已准备好以下工具：•平头螺丝刀•粗软的布•塑料吸盘（可选）•耐电静电手套（可选）在拆卸过程中，务必小心，确保将笔记本电脑放在平坦的表面上，并避免对内部组件带来任何物理损害。
拆卸步骤步骤1：关闭电源并断开一切外接设备在开始拆卸之前，首先关闭电源，断开电源线，并断开一切外接设备，例如鼠标，键盘和显示器。
这是为了确保您的安全，并防止电脑受到任何电击。
步骤2：移除电池为了避免任何可能的电击，并将R230置于安全状态，我们需要移除电池。
在R230上，电池一般位于底部的电池仓中。
使用锁扣或其他方式，将电池从电池仓中取出。
步骤3：移除键盘R230的键盘是可以拆卸的，这将使您接触到更多内部组件。
首先，小心地在键盘的周围检查有无螺丝。
如果发现螺丝，请使用螺丝刀将其拧下。
然后使用一个小而平的工具，例如螺丝刀，轻轻地在键盘的边缘下压，以将键盘从顶部的扣子上解锁。
当键盘解锁时，轻轻地抬起键盘，确保不要损坏键盘电缆连接器。
如果需要，请小心地将电缆从主板上断开。
步骤4：拆卸底部盖板拆卸R230的底部盖板可以让我们更好地访问内部组件。
请注意，底部盖板可能固定有许多螺丝，因此请使用螺丝刀将它们全部拧下。
一旦螺丝都拆下来，您可以用手或干净的工具，例如塑料吸盘，小心地掀开底部盖板。
请确保慢慢掀开盖板，以免损坏底部盖板或内部组件。
步骤5：访问和拆卸内部组件经过前面的步骤，现在我们可以访问R230的内部组件，并根据需要拆卸它们。
以下是一些常见的内部组件及其拆卸方法：•硬盘：硬盘通常位于底部盖板下方，可以通过卸下固定螺丝并拔出数据和电源连接器来拆卸。
•内存：内存插槽通常在主板附近，可以轻轻地按下和拉出内存条。
爱普生R230搓纸轮更换详解
爱普生R230搓纸轮更换详解
图1就是一台已经拆去外壳的R230打印机了。
图1 下面我们如图2、3扭下这两个数据电缆的固定螺丝，将数据线抽出
图3
然后拆下如图4、5、6、7、8螺丝刀所指位置的拖纸板组件固定螺丝，这样我们就可以取下拖纸板组件了(图9、10)
图5
图7
图9
拆掉拖纸板组件以后如图11的样子，然后我们如图12、13，撬下搓纸轮盖板，就可以看到搓纸轮了(图14)
图12
图14
下面我们如图15将搓纸轮驱动杆从支架中撬出来，然后如图16把搓纸轮驱动杆的齿轮从驱动齿轮组脱离出来，这样就可以把搓纸轮驱动杆从支架上取下来了(图17、18)
图16
图18。
爱普生R230换搓纸轮及拆机图解
教你怎么解决210进纸取下按键板，按键板的暗卡在红圈位置下，可以用手稍扳起面板后用手指伸入按开。
按键板已取下。
将红圈内的白色墨车锁顶入。
此时字车可以自由移动。
接下来可以拆2个侧盖，侧盖的后、底卡你可以看到，俺就不说了，在机器内部侧盖上部有2个卡，左右两侧盖卡的位置对称，你可以借助手电和小镜子看到，现在给你看的是拆下后的侧盖上的2个暗卡位置。
2个侧盖已经拆下。
上盖在前面内部有个螺丝，把他卸下。
用小螺丝刀顶开进纸托板的卡，取下进纸托板。
进纸托板已经取下。
现在你可以取下上盖，前面2个卡，后面3个卡，很容易就看到了！将靠纸挡移到中间位置。
上外壳的后面3个卡。
外壳已经拆掉的赤膊机器本版是拆进纸架的5个螺丝，从后面看，左边3个，右边2个，看仔细了，少拆一个就拿不下进纸架，卡电线的2个螺丝应该很好弄的，松开一点就可拿掉电线，我就不上图了。
5个螺丝卸掉后，就可以拿下进纸架，如果进纸架被搓纸轮组件卡住而不太好拿时，可以转动这个齿轮使凸轮转个位，这时就可以拿下进纸架了。
进纸架已经拆掉，现在可以拆这个搓纸轮组件的外罩了，可以先用小螺丝刀拨开其下部左右两边的卡就能拿出这个罩。
搓纸轮罩已经拿下，安装时可以不要装这个罩，以后搓纸轮胶皮上纸灰较多而影响进纸效果时，可以比较方便地进行湿擦。
胶皮只建议用清水湿擦，不要使用酒精类溶剂，以免提前老化。
注意看这个压簧的正确位置，就是应该在轮缘的右边，很多朋友在安装时会装到左边去了，那时搓纸轮在初始位就不能很好定位，进纸后搓纸轮不能转到空位，有机器被卡，呜呜叫的感觉。
如果你的手法比较熟练，你可以把这个压簧移到轮缘左边（这也是安装后的错误位置），然后从挫纸轮轴右侧下手，拨开右侧的卡轴再小心翼翼地取下这根挫纸轮轴，小心离合器上的小拉簧，别弄掉了。
搓纸轮轴已经取下。
如果你的手法还不够熟练，直接取下搓纸轮轴有困难，你可以拆下整个挫纸轮组件，这里有个螺丝。
这是另一个螺丝，再从前面看，有2个卡，按进卡就可以向上取下整个搓纸轮组件，小心头缆等线。

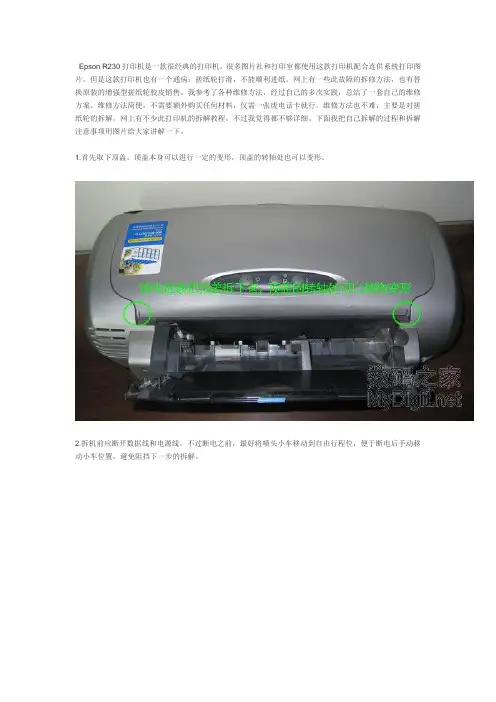

R230拆解图
Epson R230打印机是一款很经典的打印机，很多图片社和打印室都使用这款打印机配合连供系统打印图片。
但是这款打印机也有一个通病：搓纸轮打滑，不能顺利进纸。
网上有一些此故障的拆修方法，也有替换原装的增强型搓纸轮胶皮销售。
我参考了各种维修方法，经过自己的多次实践，总结了一套自己的维修方案。
维修方法简便，不需要额外购买任何材料，仅需一张废电话卡就行。
维修方法也不难，主要是对搓纸轮的拆解。
网上有不少此打印机的拆解教程，不过我觉得都不够详细。
下面我把自己拆解的过程和拆解注意事项用图片给大家讲解一下。
1.首先取下顶盖。
顶盖本身可以进行一定的变形，顶盖的转轴处也可以变形。
2.拆机前应断开数据线和电源线。
不过断电之前，最好将喷头小车移动到自由行程位，便于断电后手动移动小车位置，避免阻挡下一步的拆解。
3.拆侧盖时先拧下背部两个螺丝（红圈表示），再用螺丝刀顶开背部两个和底部两个卡口（蓝圈表示）。
拆解无可避免的也要破坏保修封条。
最应注意的是侧盖内部还有两个暗卡。
顶开背部和底部卡子后，再用手从侧盖内部摸到暗卡向下拨，脱扣后向外扒侧盖就能取下了。
侧盖暗卡的位置见图二红箭头所示。
两边的侧盖拆解基本相同。
4.拆下两侧盖后下一步是拆解内部塑料框架。
首先应拧下下图中的一颗螺丝（红圈所示）。
然后是前面两个、背部三个卡口。
脱扣后塑料框架可以向上取下。
需要注意的是塑料框架上有按键板，内部靠排线连接。
取下框架时，排线可以被拔下，但是不要用力过猛损伤排线。
拆下塑料框架后可以看到内部的按键板。
此时可以先拆开按键板和盖板，因为最后安装时，还要插接排线。
向内拨白色卡口，可以取下按键盖板和按键电路板。
5.下一步拆解托纸槽。
首先拧下背面两颗螺丝（红圈所示），并移开固定的导线。
固定托纸槽的共有五颗螺丝固定，位置比较偏，在下图标出。

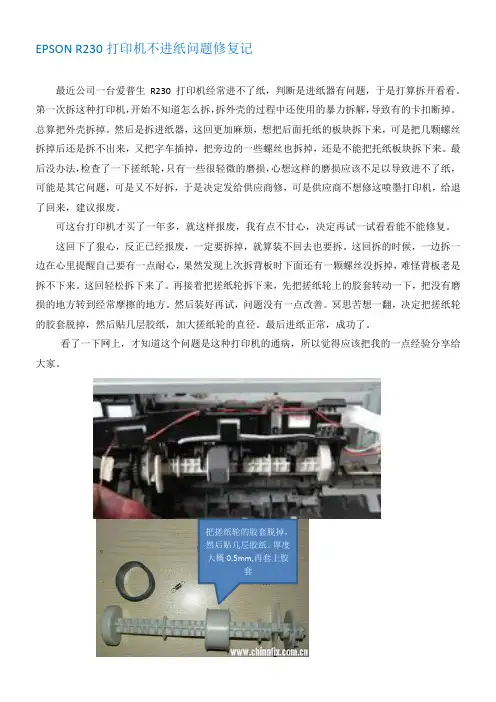

EPSON R230打印机不进纸问题修复记
EPSON R230打印机不进纸问题修复记
最近公司一台爱普生R230打印机经常进不了纸，判断是进纸器有问题，于是打算拆开看看。
第一次拆这种打印机，开始不知道怎么拆，拆外壳的过程中还使用的暴力拆解，导致有的卡扣断掉。
总算把外壳拆掉。
然后是拆进纸器，这回更加麻烦，想把后面托纸的板块拆下来，可是把几颗螺丝拆掉后还是拆不出来，又把字车插掉，把旁边的一些螺丝也拆掉，还是不能把托纸板块拆下来。
最后没办法，检查了一下搓纸轮，只有一些很轻微的磨损，心想这样的磨损应该不足以导致进不了纸，可能是其它问题，可是又不好拆，于是决定发给供应商修，可是供应商不想修这喷墨打印机，给退了回来，建议报废。
可这台打印机才买了一年多，就这样报废，我有点不甘心，决定再试一试看看能不能修复。
这回下了狠心，反正已经报废，一定要拆掉，就算装不回去也要拆。
这回拆的时候，一边拆一边在心里提醒自己要有一点耐心，果然发现上次拆背板时下面还有一颗螺丝没拆掉，难怪背板老是拆不下来。
这回轻松拆下来了。
再接着把搓纸轮拆下来，先把搓纸轮上的胶套转动一下，把没有磨损的地方转到经常摩擦的地方。
然后装好再试，问题没有一点改善。
冥思苦想一翻，决定把搓纸轮的胶套脱掉，然后贴几层胶纸，加大搓纸轮的直径。
最后进纸正常，成功了。
看了一下网上，才知道这个问题是这种打印机的通病，所以觉得应该把我的一点经验分享给大家。
EPSON R210R230搓纸轮更换详解
EPSON R210/R230搓纸轮更换详解EPSON, 搓纸轮, 详解EPSON R210、R230打印机相信很多人都用过，其除了进厚纸方面有些缺陷以外，其他方面都是非常棒的，尤其它对国产代用的兼容性和其连供安装的简便及连供设计的成熟度都是一流的。
也就是说，如果这两款打印机可以解决了进厚纸的问题，就非常的完美了。
既然找到了它的缺点，我们就来自己动手解决一下，用我们自己的努力把它变的更加完美。
以下是我们测试的两种搓纸轮（因为拍摄技术有限，可能拍出来的有些偏色）：在长期的使用中，我个人比较喜欢使用第二种轮，具体的原因我们在后面的测试过程中在做介绍吧。
先来看一下我们的试验品下载 (174.4 KB)2008-8-31 12:14午饭结束，我们继续，^_^我们先把装在机器上的连供取下来，具体步骤如下图（这里完全是在浪费时间，使用打印机的人有多少不知道这样操作的呢？呵呵，我们只是给新手做一下示范而已，大家稍安勿躁，下面马上开始拆机）先拧下两侧边盖的各一个固定螺丝然后如下图用平口螺丝刀撬开左侧边盖的两个卡扣并用手掰开内侧的两个卡扣（因为我们数码相机拍不到里面所以这里就省略了，望大家海涵），这样就可以将左侧边盖取下了。
右侧边盖与此如出一辙。
15.JPG (209.77 KB)拆下侧盖以后就是下面的样子了下面我们来拆打印机的上壳：先用螺丝刀拧下上壳唯一的一个固定螺丝然后如下图用指头顶出上下壳前侧相连接的卡扣（左右各一个），用平口螺丝刀撬开上下壳后面连接的三个卡扣，这样我们就可以轻松的将上壳取下了。
下面是拆去上壳后的样子下面我们拧下托纸板后侧的两个数据线固定螺丝然后我们需要拧下后面托纸板的5个固定螺丝，其具体位置如下面5个图片螺丝刀所指的地方30.JPG (226.41 KB)取下了固定螺丝以后就可以取下进纸托板了进行不拆机清洁）拆到最后我们连打印机的骨架都可以看到了如下面几组图用平口的螺丝刀或者指头撬下搓纸轮驱动杆与支架的卡座皮并将机器组装恢复原貌，这样就大功告成了。
Epson R230拆解过程和拆解注意事项
Epson R230拆解过程和拆解注意事项1.首先取下顶盖。
顶盖本身可以进行一定的变形，顶盖的转轴处也可以变形。
2.拆机前应断开数据线和电源线。
不过断电之前，最好将喷头小车移动到自由行程位，便于断电后手动移动小车位置，避免阻挡下一步的拆解。
3.拆侧盖时先拧下背部两个螺丝（红圈表示），再用螺丝刀顶开背部两个和底部两个卡口（蓝圈表示）。
拆解无可避免的也要破坏保修封条。
最应注意的是侧盖内部还有两个暗卡。
顶开背部和底部卡子后，再用手从侧盖内部摸到暗卡向下拨，脱扣后向外扒侧盖就能取下了。
侧盖暗卡的位置见图二红箭头所示。
两边的侧盖拆解基本相同。
螺丝（红圈所示）。
然后是前面两个、背部三个卡口。
脱扣后塑料框架可以向上取下。
需要注意的是塑料框架上有按键板，内部靠排线连接。
取下框架时，排线可以被拔下，但是不要用力过猛损伤排线。
拆下塑料框架后可以看到内部的按键板。
此时可以先拆开按键板和盖板，因为最后安装时，还要插接排线。
向内拨白色卡口，可以取下按键盖板和按键电路板。
定的导线。
固定托纸槽的共有五颗螺丝固定，位置比较偏，在下图标出。
拧下这五颗螺丝，向后轻轻摇动可拔出托纸槽。
托纸槽上有需要处理的两个结构：一个是弹簧，另一个是小搓纸轮。
弹簧可以轻轻拉长些，提高弹力。
注意稍微拉长一点就行了，过犹不及。
处理小搓纸轮的方法是用不太锋利的小刀在胶皮上划出一些浅痕，增加摩擦力。
但是注意千万不要把此胶皮轮切断。
6.进一步拆大搓纸轮上的黑色塑料盖板。
图中所示盖板的四个固定点。
7.取下盖板就可以看到大搓纸轮了，这也是本次修理的重点和难点。
先将大搓纸轮左侧的弹簧柄挑起拨到白色挡片的左侧然后先右后左，脱开搓纸轮的转轴，取下主搓纸轮。
千万注意大搓纸轮左侧有一个可活动的小环，并且还带有一颗细小的弹簧，拆解时小心不要弄丢了。
大搓纸轮的胶皮圈是维修的关键，维修的基本原理是增加胶皮圈的厚度，提高胶圈搓纸的摩擦力。
我的方法是在胶皮圈下部垫一片塑料卡片。
可以把废电话卡剪成合适的宽度，用双面胶粘贴在塑料轮上，再把胶皮圈套在上面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前几天入手了一款爱普生R230喷墨打印机，打印效果让我惊叹，不愧是六色墨盒设计色彩表现力还是相当惊人的。
我闲来无事，所以决定拆它一拆如果您要是想更换里边的部件的话那就来对了，我这也是第一次拆解很多地方也不懂，所以有点暴力，有更好的办法希望大家也及时的提出来，让我也学习一下。
废话不多说了，从头开始上图了。
（由于内容和图片比较多，所以我就分开分享了，分成几部慢慢道来，稍微有点乱大家凑合看吧，希望对大家能有所帮助）
等待被宰割的爱普生r230喷墨打印机
先拆掉连供的卡子
然后去掉墨盒上固定排管的卡子（要小心因为排管比较软，所以撬动的时候不要太用力，小心漏墨墨水横流！）
卡子已经取下，很轻松！
排管用东西系上点，以防不测。
避免操作失误墨水流的太快！
拔下内墨盒上的排管，有点脏，忍一忍就过去了！
全部拔下后，排管放高避免墨水流出！
拆下来的连供
前面，连供已经拆解完毕，接下来就拆了它的墨盒，让大家更深一步了解爱普生R230这款实用的打印机，争取做到小故障不求人哈哈，好了上图！
重温一下第一部里的最后一部，我们就从这里开始！
按顺序拿掉墨盒，从黑色开始，要轻一些小心别破坏了墨盒的芯片
来个特写，让家大家仔细的看看这个墨盒！
按照顺序已经全部拆下了，码放整齐来个特写吧！
看看被掏空的墨车里结构，其实感觉挺简单的哈哈！
看看缺墨的灯已经亮了，来个整体的哈哈，不错吧！
就在我得意和捉摸下一部要怎么做的时候，放在一边的墨盒悲剧了！！！哗哗的啊，弄得那都是（有图有真相）大家要小心啊!
前面两部爱普生R230拆机图已经把这台打印机最好拆解的部分弄完了，我们接下来就上点猛料，拆散它。
回顾第二部，墨盒已经被拿出！
我感觉要是拆的话先找螺丝，大方向应该没有错哈哈，后面找到三颗，忽然发现打印机的螺丝真少啊！
先把这三颗螺丝干掉，再说，别忘了顺序啊！
拆侧盖的时候很费劲，用小改锥用力向下挤压有方向箭那个孔的卡子，一按就下去了，轻轻敲起，傍边也有卡子，我掰坏了两个才注意到，您得小心了大部分卡子都有箭头的，慢慢试着撬开。
这就算拆下来了，大家看看吧，可以看到电路，齿轮和小皮带，电路咱们不懂，但是齿轮和小皮带要是有问题应该这样就能更换了呵呵！
在来一张侧面的，让大家看得更清楚一点！
另外一面也是一样的，步骤相同，不过要把墨车挪开，手从里边松开两个小卡子注：墨车离开可以摸到
墨车这边的prc电路和感应器
好了，侧盖已经拆解完毕了，看看现在的样子，狼狈很多吧哈哈。
右边的框架上白点是被我用力撬坏的坑，都是坑啊！！下次就不会这么菜了
好了，爱普生R230拆机图第三部，我就给大家分享到这里有什么问题论坛及时的沟通吧，弄到这我真是心疼了，好歹外壳盖子都拆解完成了，欣慰啊！下面为大家分享爱普生R230拆解图的框架拆除！
前面的三部已经都拆的差不多了，我们今天就把开关机的架子也拆下来，让大家看得更直观一点，希望大家也能多给我点鼓励，说实话拆到现在我真心疼了，不说了继续！
上期回顾旁边的侧盖已经打开，接下来就拆解了上面开关机的那个面板框架！！
拆卸那个架子的话，里边的这个螺丝是要拆掉的，大家仔细看吧，我尽量说得详细一点。
放下里边的托盘
后面小方块的螺丝我们在第三部的时候已经弄下来了，盖子也取下了，里边剩下的这个螺丝不碍事，您不要去理会。
下面有三个卡子稍微用力一提就起来了。
卡子拔掉向上一提就可以拿下来了，但是我步骤错了，我没有卸掉进纸口的挡板，您还是先卸掉挡板吧，很简单用硬物一锹就出来了，我又是生拔下来的，不过还好那个挡板也是塑料的没有坏只是响了响（只是声音有点大）。
快快卸下它，要是早先卸掉了这个就不会虚惊一场了，谁让咱们没有经验呢，下次我肯定不会了，您也注意，不要重蹈覆辙啊哈哈
好了拆机完毕，大家看看效果吧哈哈，里边的构造一览无余，换部件的话拆成这样换什么都可以了，大功告成！
在来个后边的，希望大家下次不会不知所措了，拆解就到这里了，相信看了之后您应该自己拆机没有问题了，爱普生R230拆机图前面四部已经拆了个七零八落，做事情善始善终吗，接下来同样精彩，我来组装上这台机器，让大家看清楚一点，以免遇到装不上等情况！下面开始。
接上爱普生R230拆机第四部，从这开始安装喽！。
