桩基质量检测技术PPT
合集下载
建筑地基基础工程施工质量验收规范PPT课件

•
26
4.10 高压喷射注浆地基
• 4.10.1 施工前应检查水泥、外掺剂等的质量,桩位、压 力表、流量表的精度和灵敏度,高压喷射设备的性能等。
• 4.10.2 施工中应检查施工参数(压力、水泥浆量、提升速 度、旋转速度等)及施工程序。
• 4.10.3 施工结束后,应检验桩体强度、平均直径、桩身 中心位置、桩体质量及承载力等。桩体质量及承载力检验 应在施工结束后28d进行。
减小其压缩性和渗透性。
3
• 2.0.5 预压地基 preloading foundation
• 在原状土上加载,使土中水排出,以实现土的预先固结, 减少建筑物地基后期沉降和提高地基承载力。按加载方法 的不同,分为堆载预压、真空预压、降水预压三种不同方 法的预压地基。
• 2.0.6 高压喷射注浆地基 jet grouting foundation
2术 语
• 2.0.1 土工合成材料地基 geosynthetics foundation
• 在土工合成材料上填以土(砂土料)构成建筑物的地基, 土工合成材料可以是单层,也可以是多层。一般为浅层地 基。
• 2.0.2 重锤夯实地基 heavy tamping foundation
• 利用重锤自由下落时的冲击能来夯实浅层填土地基,使 表面形成一层较为均匀的硬层来承受上部载荷。强夯的锤 击与落距要远大于重锤夯实地基。
• 4.4.3 施工结束后,应进行承载力检验。 • 4.4.4 土工合成材料地基质量检验标准应符合表4.4.4的规
定。
15
表4.4.4 土工合成材料地基质量检验标准 •
16
4.5 粉煤灰地基
• 4.5.1 施工前应检查粉煤灰材料,并对基槽清底状况、地 质条件予以检验。
26
4.10 高压喷射注浆地基
• 4.10.1 施工前应检查水泥、外掺剂等的质量,桩位、压 力表、流量表的精度和灵敏度,高压喷射设备的性能等。
• 4.10.2 施工中应检查施工参数(压力、水泥浆量、提升速 度、旋转速度等)及施工程序。
• 4.10.3 施工结束后,应检验桩体强度、平均直径、桩身 中心位置、桩体质量及承载力等。桩体质量及承载力检验 应在施工结束后28d进行。
减小其压缩性和渗透性。
3
• 2.0.5 预压地基 preloading foundation
• 在原状土上加载,使土中水排出,以实现土的预先固结, 减少建筑物地基后期沉降和提高地基承载力。按加载方法 的不同,分为堆载预压、真空预压、降水预压三种不同方 法的预压地基。
• 2.0.6 高压喷射注浆地基 jet grouting foundation
2术 语
• 2.0.1 土工合成材料地基 geosynthetics foundation
• 在土工合成材料上填以土(砂土料)构成建筑物的地基, 土工合成材料可以是单层,也可以是多层。一般为浅层地 基。
• 2.0.2 重锤夯实地基 heavy tamping foundation
• 利用重锤自由下落时的冲击能来夯实浅层填土地基,使 表面形成一层较为均匀的硬层来承受上部载荷。强夯的锤 击与落距要远大于重锤夯实地基。
• 4.4.3 施工结束后,应进行承载力检验。 • 4.4.4 土工合成材料地基质量检验标准应符合表4.4.4的规
定。
15
表4.4.4 土工合成材料地基质量检验标准 •
16
4.5 粉煤灰地基
• 4.5.1 施工前应检查粉煤灰材料,并对基槽清底状况、地 质条件予以检验。

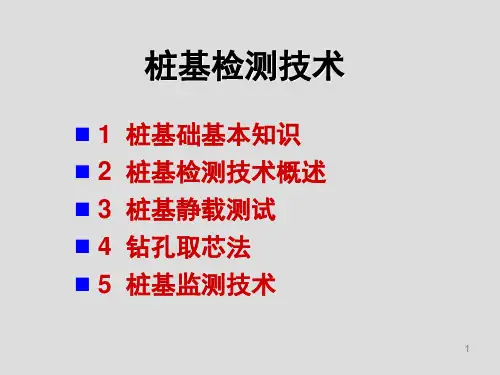

桩基检测新技术

桩基检测技术
1 桩基础基本知识 2 桩基检测技术概述 3 桩基静载测试 4 钻孔取芯法 5 桩基监测技术
1
1 桩基础基本知识
2
1.1 桩基础及其分类
1.1.1 概述
定义:由埋置于岩土中的基桩和连
接于桩顶端的承台共同组成的基础。 组成:基桩和连接于桩顶的承台。
作用:将上部结构荷载通过承台传
1.2.2 灌注桩的施工
沉管灌注桩特点
优点:设备简单、打桩进度快、成本低。 缺点:在土层软、硬交界处或软弱土层处易发
生缩颈、断桩现象。(缩颈桩的形成)
克服办法:
复打——浇灌混凝土并拔管后,立即在原位再次 沉管及浇灌混凝土;(沉管灌注桩复打) • 反插法——灌满混凝土后,先振动再拔管,一般 拔0.5~1.0m,再反插0.3~0.5m。 分单打、复打、反插三种施工方法。
•
20
1.2.2 灌注桩的施工
钻(冲)孔灌注桩
原理 用钻机(如螺旋钻、振动钻、冲抓锥钻等)钻土成孔 (需泥浆护壁),然后清除孔底残渣,安放钢筋笼,浇灌 混凝土。 施工方法 有正循环、反循环施工法。 优缺点 •优点:入土深,能进入岩层,刚度大,承载力高,桩 身变形小,并可方便地进行水下施工。 •缺点:要求有专门的设备(钻机),清孔较难彻底。
质量。一般取0.5m。
28
1.2.3 人工挖孔桩
原理:采用人工或机械挖掘成孔,逐段边开挖边支护,达
所需深度后再进行扩孔,利用钻(冲)孔机具钻土成孔,然后 清除孔底残渣,安装钢筋笼,浇灌混凝土。
基本要求:内径≥800mm,开挖直径≥1000mm,护壁厚
≥100mm分节支护,每节高500~1000mm桩长小于40m。
图1.9 灌注水下混凝土 1-通混凝土储料槽;2-漏斗 3-隔水栓;4-导管
1 桩基础基本知识 2 桩基检测技术概述 3 桩基静载测试 4 钻孔取芯法 5 桩基监测技术
1
1 桩基础基本知识
2
1.1 桩基础及其分类
1.1.1 概述
定义:由埋置于岩土中的基桩和连
接于桩顶端的承台共同组成的基础。 组成:基桩和连接于桩顶的承台。
作用:将上部结构荷载通过承台传
1.2.2 灌注桩的施工
沉管灌注桩特点
优点:设备简单、打桩进度快、成本低。 缺点:在土层软、硬交界处或软弱土层处易发
生缩颈、断桩现象。(缩颈桩的形成)
克服办法:
复打——浇灌混凝土并拔管后,立即在原位再次 沉管及浇灌混凝土;(沉管灌注桩复打) • 反插法——灌满混凝土后,先振动再拔管,一般 拔0.5~1.0m,再反插0.3~0.5m。 分单打、复打、反插三种施工方法。
•
20
1.2.2 灌注桩的施工
钻(冲)孔灌注桩
原理 用钻机(如螺旋钻、振动钻、冲抓锥钻等)钻土成孔 (需泥浆护壁),然后清除孔底残渣,安放钢筋笼,浇灌 混凝土。 施工方法 有正循环、反循环施工法。 优缺点 •优点:入土深,能进入岩层,刚度大,承载力高,桩 身变形小,并可方便地进行水下施工。 •缺点:要求有专门的设备(钻机),清孔较难彻底。
质量。一般取0.5m。
28
1.2.3 人工挖孔桩
原理:采用人工或机械挖掘成孔,逐段边开挖边支护,达
所需深度后再进行扩孔,利用钻(冲)孔机具钻土成孔,然后 清除孔底残渣,安装钢筋笼,浇灌混凝土。
基本要求:内径≥800mm,开挖直径≥1000mm,护壁厚
≥100mm分节支护,每节高500~1000mm桩长小于40m。
图1.9 灌注水下混凝土 1-通混凝土储料槽;2-漏斗 3-隔水栓;4-导管
桩基工程检测技术培训课件(ppt 160页)

铁锤测试: 测得0.6m处存在同相反 射,并呈多次反射,判 为Ⅲ类桩,开挖验证为 浅部局部离析
第2章 低应变动力检测
4、杭州绕城北线某标段,钻孔灌注桩,Φ1000,42m,C30
波形显示4.5m处同相反射明显,并伴有9m,14m等后继多 次
反射,判为Ⅲ/Ⅳ类桩。 经开挖验证,4.5m左右局部离析、露筋,截面缺陷1/4-1/3。
单桩基础——采用1根桩(通常为大直径桩)以承受和传 递上部结构(通常为柱)荷载的独立基础
群桩基础——由2根以上基桩组成的桩基础 基桩——桩基础中的单桩
第1章 桩基基础知识
三、桩的分类
1、按对土层的影响分类: (1)挤土桩
如:预制桩 (2)部分挤土桩
如:开口式钢管桩 (3)非挤土桩
如: 灌注桩
2、按桩的使用功能分类: (1)竖向抗压桩 :
基桩检测技术
❖ 第1章 ❖ 第2章 ❖ 第3章 ❖ 第4章 ❖ 第5章 ❖ 第6章 ❖ 第7章 ❖ 第8章 ❖ 第9章 ❖ 第10章 ❖ 第11章 ❖ 第12章
讲解大纲
桩基基础知识 低应变动力检测 高应变动力检测 声波透射法 钻芯法检测 单桩竖向抗压静载试验 单桩竖向抗拔静载试验 单桩水平静载试验 自平衡法静载试验 灌注桩成孔质量检测 灌注桩钢筋笼长度检测 规范要点及技术总结
第2章 低应变动力检测
三、基础理论--应力波理论
1、概念 应力波:当介质的某个地方突然收到一种扰动, 扰动产生的变形会沿着介质由近至远传播开去, 这种扰动传播的现象称为应力波。
波阻抗:Z=ρcA ρ:密度;c:应力波速;A:桩横截面积
第2章 低应变动力检测
2、应力波传播模型
想得出的结论:由于阻抗变化,
波形反应在4m左右扩径,7m后低频振荡,无桩底反应。 经取芯证实在7.5-10.4m胶结不良,取芯率为30%-53%, 其他部位均密实。
第2章 低应变动力检测
4、杭州绕城北线某标段,钻孔灌注桩,Φ1000,42m,C30
波形显示4.5m处同相反射明显,并伴有9m,14m等后继多 次
反射,判为Ⅲ/Ⅳ类桩。 经开挖验证,4.5m左右局部离析、露筋,截面缺陷1/4-1/3。
单桩基础——采用1根桩(通常为大直径桩)以承受和传 递上部结构(通常为柱)荷载的独立基础
群桩基础——由2根以上基桩组成的桩基础 基桩——桩基础中的单桩
第1章 桩基基础知识
三、桩的分类
1、按对土层的影响分类: (1)挤土桩
如:预制桩 (2)部分挤土桩
如:开口式钢管桩 (3)非挤土桩
如: 灌注桩
2、按桩的使用功能分类: (1)竖向抗压桩 :
基桩检测技术
❖ 第1章 ❖ 第2章 ❖ 第3章 ❖ 第4章 ❖ 第5章 ❖ 第6章 ❖ 第7章 ❖ 第8章 ❖ 第9章 ❖ 第10章 ❖ 第11章 ❖ 第12章
讲解大纲
桩基基础知识 低应变动力检测 高应变动力检测 声波透射法 钻芯法检测 单桩竖向抗压静载试验 单桩竖向抗拔静载试验 单桩水平静载试验 自平衡法静载试验 灌注桩成孔质量检测 灌注桩钢筋笼长度检测 规范要点及技术总结
第2章 低应变动力检测
三、基础理论--应力波理论
1、概念 应力波:当介质的某个地方突然收到一种扰动, 扰动产生的变形会沿着介质由近至远传播开去, 这种扰动传播的现象称为应力波。
波阻抗:Z=ρcA ρ:密度;c:应力波速;A:桩横截面积
第2章 低应变动力检测
2、应力波传播模型
想得出的结论:由于阻抗变化,
波形反应在4m左右扩径,7m后低频振荡,无桩底反应。 经取芯证实在7.5-10.4m胶结不良,取芯率为30%-53%, 其他部位均密实。
《桩基工程》PPT课件

按施工方法分类
• 水冲沉桩法:利用高压水流在不断冲刷桩尖下面土层的同 时,使桩尖缓慢下降,直至达到设计标高。
按施工方法分类
01
02
03
钻孔灌注桩
利用钻孔机械钻出桩孔, 并在孔中浇筑混凝土而成 的桩。
沉管灌注桩
用锤击或振动的方法将带 有钢筋混凝土桩靴的钢管 沉入土中,然后边浇筑混 凝土边拔管而成的桩。
现状
目前,桩基工程已经成为土木工 程领域的重要分支,广泛应用于 高层建筑、桥梁、码头、海洋工 程等领域。
桩基工程重要性
提高地基承载力
通过桩的侧摩阻力和端阻力将 上部结构的荷载传递到深层土 层或岩层中,提高地基的承载
力。
减小沉降
桩的侧摩阻力和端阻力能够有 效地减小地基的沉降,保证建 筑物的稳定性和安全性。
地质条件分析
详细阐述该地区的地质条件, 包括土层分布、承载力等。
施工过程与质量控制
介绍桩基施工的具体步骤和质 量控制措施。
工程概况
介绍该高层建筑的基本信息, 如建筑高度、层数、结构类型 等。
桩基选型与设计
根据地质条件和建筑要求,选 择合适的桩型,并进行详细设 计。
工程效果评价
总结该高层建筑桩基工程的实 施效果,包括承载力、沉降等 方面。
设计原则与规范要求
设计原则
01
安全、经济、适用、环保
规范要求
02
遵循国家相关规范,确保设计安全可靠
考虑因素
03
地质条件、荷载特性、施工条件等
荷载传递机理分析
桩侧阻力与桩端阻力
影响荷载传递的因素 :桩型、土质、施工 工艺等
荷载传递路径及机理
承载力计算方法及实例
静力法
基于静力平衡条件计算 承载力
桩基检测ppt课件

现在,桩的尺寸越来越大,桩的质量控制也越来越难,出现缺 陷的可能就会更多,给检测带来了难度。所以如何在不破坏桩 的情况下全面检测桩的各个部位也是一个等待解决的问题。
同时,由于部分桩基检测方法会破坏桩体,降低桩的强度,所 以要求无损检测技术能广泛的运用到桩基检测中来。因此,轻 便容易携带,操作简单省时,检测结果清楚直观,会是将来桩 基检测的主要发展方向。
Φ=0.6~1.0m
Φ=1.0~2.0m
Φ>2.0m
22
7. 其他检测方法简介
电探法:电探法是根据物探中的点法勘探原理提出来的,作为 桩基检测还只是初步探索性的实验,和实际应用还有很大距离。
23
24
12
6. 动力试桩法(高应变法)
6.1原理及分类
原理:利用重锤冲击桩顶产生的瞬时冲击力,使桩周土产生塑 性变形,通过安装在桩顶两侧的力传感器和加速度传感器实测 桩顶力和速度的时程曲线,并用应力波理论分析确定桩的极限 承载力以及检测桩身结构完整性。
分类:根据理论模型和计算承载力的方法不同又可分多种检测 方法,具体如下:打桩公式法、锤击贯入法、波动方程半经验 解析解法(也称Case法)、实测曲线拟合法、静动法 (Statnamic)等。
6.4反射波法及其实例
缩颈桩的波形:应力波通过灌注桩突然变化的截面(表现为缩颈 或扩颈等)时,其反射波、透射波与入射波发生变化。因缩颈表 现为弹性波由桩顶向下传播时,下行弹性波将产生反射波和透 射波,且反射应力波为上行拉力波,由应力符号定义,上行拉 力波和下行压缩波的方向一致,因此入射波到达桩顶时,传感 器测到的应力波和初始冲击压缩波的方向一致,且反射波的速 度、方向也与入射波相同,在波形上表现为振动方向一致(如 示意图所示)。
粉土---10d; 非饱和粘土---15d; 饱和粘土---25d。
同时,由于部分桩基检测方法会破坏桩体,降低桩的强度,所 以要求无损检测技术能广泛的运用到桩基检测中来。因此,轻 便容易携带,操作简单省时,检测结果清楚直观,会是将来桩 基检测的主要发展方向。
Φ=0.6~1.0m
Φ=1.0~2.0m
Φ>2.0m
22
7. 其他检测方法简介
电探法:电探法是根据物探中的点法勘探原理提出来的,作为 桩基检测还只是初步探索性的实验,和实际应用还有很大距离。
23
24
12
6. 动力试桩法(高应变法)
6.1原理及分类
原理:利用重锤冲击桩顶产生的瞬时冲击力,使桩周土产生塑 性变形,通过安装在桩顶两侧的力传感器和加速度传感器实测 桩顶力和速度的时程曲线,并用应力波理论分析确定桩的极限 承载力以及检测桩身结构完整性。
分类:根据理论模型和计算承载力的方法不同又可分多种检测 方法,具体如下:打桩公式法、锤击贯入法、波动方程半经验 解析解法(也称Case法)、实测曲线拟合法、静动法 (Statnamic)等。
6.4反射波法及其实例
缩颈桩的波形:应力波通过灌注桩突然变化的截面(表现为缩颈 或扩颈等)时,其反射波、透射波与入射波发生变化。因缩颈表 现为弹性波由桩顶向下传播时,下行弹性波将产生反射波和透 射波,且反射应力波为上行拉力波,由应力符号定义,上行拉 力波和下行压缩波的方向一致,因此入射波到达桩顶时,传感 器测到的应力波和初始冲击压缩波的方向一致,且反射波的速 度、方向也与入射波相同,在波形上表现为振动方向一致(如 示意图所示)。
粉土---10d; 非饱和粘土---15d; 饱和粘土---25d。
低应变桩身完整性检测.桩基优质PPT

8) 对于钢筋混凝土灌注桩,传感器安装时应 符合下列规定:
(1) 传感器安装点及其附近的表面应平整, 其周围不得有缺损或裂缝;
(2) 当锤击点不在桩顶中心时,传感器安 装点与锤击点的距离不应小于桩半径的二分之 一。
激振设备
• 瞬态激振操作应通过现场试验选择不同材质 的锤头或锤垫,以获得低频宽脉冲或高频窄 脉冲;工程塑料、尼龙、铝、铜、铁、橡胶
0
4
8
12
16
20
24
28
32
36 36 36 36
36 36
2008-04-23 PIT- W? 2003- 2
G6A
2008-04-21 15:49:25
40
44 m
V 1.451 cm/s (1.445)
G6B
2008-04-21 15:49:44
40
44 m
V 0.501 cm/s (0.501)
测点,每个测点记录的有效信号数不宜少于3个; (2)不同测点所得到的信号一致性差时,
应分析原因,增加检测点数量。
5) 检测时应随时检查采集信号的质量,可根据 缺陷所在位置的深浅,及时改变锤击脉冲宽度。 当检测长桩的桩底反射信息或深部缺陷时,冲 击入射波脉冲应较宽;当检测短桩或桩的浅部 缺陷时,冲击入射波脉冲应较窄,同时采样时 间间隔应较小。
e d
f
2).测试曲线及分析2.2 测试曲线及分析
Earth Products China Limited
KHJD
C:\Documents and Settings\z hs\My Documents\ 郑 州 考 核 \低 应 变 考 核 \考 核 基 地 PIT\PitW1.PIT
桩基检测静载试验培训PPT课件.ppt

弦式钢筋计应按主筋直径大小选择,仪器的可测频率范围应大于桩在最 大加载时的频率的1.2倍;带有接长杆弦式钢筋计可焊接在主筋上;不宜采 用螺纹连接。弦式钢筋计通过与之匹配的频率仪进行测量,频率仪的分辨力 应优于或等于1Hz。
• 测试数据整理
采用应变式传感器测量时,应对实测应变值进行导线电阻修正; 各断面处的桩身轴力计算,应按标定面的应力应变关系进行拟合计算 分层极限摩阻力和极限端阻力计算
应力,计算桩身弯矩 设计试桩加载至桩顶出现较大水平位移或桩身结构破坏,工程桩检测
以水平位移允许值控制
• 仪器设备安装
反力由相邻桩提供,反力结构>1.2倍 作用点与承台标高一致 接触处应安置球形支座,作用是在试验过程中,保持作用力的方向始
终水平和通过桩轴线,不随桩的倾斜或扭转而改变。保证千斤顶对试 桩的施力点在试验过程中保持不变
• 混凝土桩的桩头处理
距桩顶1倍桩径范围内,宜用厚度为3~5mm的钢板围裹或距桩顶1.5倍桩 径范围内设置箍筋,间距不宜大于100mm。桩顶应设置钢筋网片2~3层,间 距60~100mm。
桩头混凝土强度等级宜比桩身混凝土提高1~2级,且不得低于C30。
单桩竖向抗拔静载试验
• 适用范围 • 仪器设备安装
式中:PD -- 千斤顶工作压力,单位:MPa(对应前面的y)
PC -- 传感器额定工作压力,单位:MPa 常用的压力传感器的额定工作压力为80MPa
Q -- 千斤顶出力,单位:kN (对应前面的x)
y (x n bi ) / n 1
a a i1 i i1 i
式中 y-多ai-千斤顶标定方程系数,单个千斤顶标定方程 y ai x b i
bi-千斤顶标定方程系数 n-千斤顶个数
n bi ( b1 b2 ... bn )
• 测试数据整理
采用应变式传感器测量时,应对实测应变值进行导线电阻修正; 各断面处的桩身轴力计算,应按标定面的应力应变关系进行拟合计算 分层极限摩阻力和极限端阻力计算
应力,计算桩身弯矩 设计试桩加载至桩顶出现较大水平位移或桩身结构破坏,工程桩检测
以水平位移允许值控制
• 仪器设备安装
反力由相邻桩提供,反力结构>1.2倍 作用点与承台标高一致 接触处应安置球形支座,作用是在试验过程中,保持作用力的方向始
终水平和通过桩轴线,不随桩的倾斜或扭转而改变。保证千斤顶对试 桩的施力点在试验过程中保持不变
• 混凝土桩的桩头处理
距桩顶1倍桩径范围内,宜用厚度为3~5mm的钢板围裹或距桩顶1.5倍桩 径范围内设置箍筋,间距不宜大于100mm。桩顶应设置钢筋网片2~3层,间 距60~100mm。
桩头混凝土强度等级宜比桩身混凝土提高1~2级,且不得低于C30。
单桩竖向抗拔静载试验
• 适用范围 • 仪器设备安装
式中:PD -- 千斤顶工作压力,单位:MPa(对应前面的y)
PC -- 传感器额定工作压力,单位:MPa 常用的压力传感器的额定工作压力为80MPa
Q -- 千斤顶出力,单位:kN (对应前面的x)
y (x n bi ) / n 1
a a i1 i i1 i
式中 y-多ai-千斤顶标定方程系数,单个千斤顶标定方程 y ai x b i
bi-千斤顶标定方程系数 n-千斤顶个数
n bi ( b1 b2 ... bn )
《桩基检测技术简全》PPT课件

用; 1960年以后,我国研制出预ppt课应件力钢筋混凝20土08管.福桩州大。学 Dr.胡
桩基检测概论(续)
自此以后,随着桩基础应用领域的扩宽, 机械设备和施工技术不断得到改进与发展, 产生了各种新桩型和新工法,为桩在复杂地 质条件和环境条件下的应用注入了勃勃生机。 今天桩基础已成为高层建筑、大型桥梁、深 水码头和海上石油平台等采用的主要基础形 式。
ppt课件
2008.福州大学 Dr.胡
一 简 易 法 检 测
二、伞形孔径仪检测
伞形孔径仪是由孔径仪、孔 斜仪、沉渣厚度测定仪三部 分组成的一个测试系统。
仪器由孔径测头、自动记录 仪、电动绞车等组成。
三、声波法检测
孔底沉渣厚度检测
孔底沉渣的厚薄直接影响桩端承力的发挥, 沉渣太厚将使桩的承载能力大大降低,因此桩 孔在灌注混凝土之前必须对沉渣厚度进行检测, 必要时须进行再次清孔,直到沉渣厚度满足要 求。
CT桩身质量检测
ppt课件
2008.福州大学 Dr.胡
ppt课件
2008.福州大学 Dr.胡
高应变动力检测
ppt课件
2008.福州大学 Dr.胡
静载试验
ppt课件
2008.福州大学 Dr.胡
成孔质量检测
ppt课件
2008.福州大学 Dr.胡
ppt课件
2008.福州大学 Dr.胡
桩基取芯检测
ppt课件
2008.福州大学 Dr.胡
桩基检测概论
(二)桩基检测技术是保证桩基质量的重要手段
施工前的检测、施工中的检测、施工后的检测;
常规方法:
1、单桩竖向抗压静载试验;
2、单桩竖向抗拔静载试验;
3、单桩水平静载试验;
4、钻芯法;
桩基检测概论(续)
自此以后,随着桩基础应用领域的扩宽, 机械设备和施工技术不断得到改进与发展, 产生了各种新桩型和新工法,为桩在复杂地 质条件和环境条件下的应用注入了勃勃生机。 今天桩基础已成为高层建筑、大型桥梁、深 水码头和海上石油平台等采用的主要基础形 式。
ppt课件
2008.福州大学 Dr.胡
一 简 易 法 检 测
二、伞形孔径仪检测
伞形孔径仪是由孔径仪、孔 斜仪、沉渣厚度测定仪三部 分组成的一个测试系统。
仪器由孔径测头、自动记录 仪、电动绞车等组成。
三、声波法检测
孔底沉渣厚度检测
孔底沉渣的厚薄直接影响桩端承力的发挥, 沉渣太厚将使桩的承载能力大大降低,因此桩 孔在灌注混凝土之前必须对沉渣厚度进行检测, 必要时须进行再次清孔,直到沉渣厚度满足要 求。
CT桩身质量检测
ppt课件
2008.福州大学 Dr.胡
ppt课件
2008.福州大学 Dr.胡
高应变动力检测
ppt课件
2008.福州大学 Dr.胡
静载试验
ppt课件
2008.福州大学 Dr.胡
成孔质量检测
ppt课件
2008.福州大学 Dr.胡
ppt课件
2008.福州大学 Dr.胡
桩基取芯检测
ppt课件
2008.福州大学 Dr.胡
桩基检测概论
(二)桩基检测技术是保证桩基质量的重要手段
施工前的检测、施工中的检测、施工后的检测;
常规方法:
1、单桩竖向抗压静载试验;
2、单桩竖向抗拔静载试验;
3、单桩水平静载试验;
4、钻芯法;
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
原理
自平衡法静载试验技术是将千斤顶放臵在桩的 底部,向上顶桩身的同时,向下压桩底,使桩的摩 阻力和端阻力互为反力,分别得到荷载一位移曲线, 叠加后得到桩顶的承载力和位移关系的Q-s曲线。 这种方法解决了大吨位桩竖向承载力现场试验,并 分别测得桩侧阻力和桩端阻力以便更有利于指导设 计。利用这种新试验技术,还可完成人工挖孔桩持 力层原位荷载试验,对受场地条件限制无法进行常 规静载试验的桩进行单桩竖向承载力现场试验。
7000年前我国就出现了木桩(如上海北宋的龙华塔); 1820年以后,出现了铸铁钢板桩修筑围堰和码头; 1900年以后,美国出现了大量钢桩基础; 1898年俄国提出就地灌注混凝土桩; 1901年美国提出沉管灌注桩,1930左右在我国上海应用; 1960年以后,我国研制出预应力钢筋混凝土管桩。
桩基检测概论(续)
基桩分类
按桩的功能分类: 1、抗轴向压桩(摩擦桩、端承桩、端承摩擦桩); 2、抗侧压桩;3、抗拔桩; 按成桩方法分类: 1、打入桩; 2、就地灌注桩(沉管灌注桩、钻孔灌注桩、人工挖孔 灌注桩、夯扩桩、复打桩、支盘桩、树根桩); 3、静压桩;4、螺旋桩;5、碎石桩; 6、水泥土搅拌桩(深层搅拌桩、粉喷桩)。
自平衡法静载试验技术 osterberg法
传统单极竖向抗压静载试验需要较大的反力装 臵,除非埋设桩底反力和桩身应力、应变测量元件, 试验结果不能划分桩侧阻力和桩端阻力。 对于大直径大吨位的桩和大开挖的桩基工程, 由于试验设备无法安装,静载试验难以进行。静载 试验工作费时、费力、费钱。以致许多重要的建、 构筑物的大吨位基桩往往得不到准确的承载力数据, 基桩的承载潜力不能得到有效地发挥。
施工前的检测、施工中的检测、施工后的检测; 常规方法:
1、单桩竖向抗压静载试验; 2、单桩竖向抗拔静载试验; 3、单桩水平静载试验; 4、钻芯法; 7、动力触探法; 5、高应变动测; 8、声波透射法; 6、低应变动测; 9、取样试件试验;
桩基检测新方法
1、测定承载力的自平衡法; 2、静动法; 3、检测桩身混凝土缺陷的CT扫描等;
三 桩基静载试验
一、竖向抗压静载试验; 二、单桩竖向抗拔静荷载试验; 三、单桩水平静载试验; 静载试验可确定桩的承载力,可为设计提供 依据,也可以为工程验收提供依据,是获得桩轴 向抗压、抗拔以及横向承载力的最基本、最可靠 的方法。我国建筑工程中惯用的静载试验方法是 维持荷载法。又可分为慢速维持荷载法和快速维 持荷载法。
桩基工程常见的质量问题
(1)沉管灌注桩 1、断裂(侧向挤土);2、拉裂(隆起); 3、缩颈;4、断桩离析;5、吊脚桩; (2)冲、钻孔灌注桩 1、断桩;2、离析;3、塌孔、缩颈、夹泥; 4、沉渣过厚; (3)混凝土预制桩 1、桩身开裂;2、桩头打碎;3、挤折断;4、破裂;
桩基检测概论
(二)桩基检测技术是保证桩基质量的重要手段
加载方法
一般采用慢速维持荷载法,即逐级加载,每一级荷 载达到相对稳定后,再加下一级荷载,直至破坏, 然后卸载至零。 我国沿海软土地区也较多采用快速维持荷载法,即 每隔lh加一级荷载。快速法所得的极限荷载所对应 的沉降值比慢速法的偏小百分之十几。 另外还有多循环加卸载法(每级荷载达到相对稳定 后卸载到零)及等贯入速率法。此法的加荷速率常 取0.5 mm/min,加载至总贯人量为50-70mm,或荷 载不再增大为止。
低应变动测技术
反射波法 机械阻抗法 水电效应法 动力参数法 共振法 球击法
青藏线基桩检测
原理
基桩反射波法检测桩身结构完整性的基本原 理是:通过在桩顶施加激振信号产生应力波, 该应力波沿桩身传播过程中,遇到不连续界 面(如蜂窝、夹泥、断裂、孔洞等缺陷)和 桩底面时,将产生反射波,检测分析反射波 的传播时间、幅值和波形特征,就能判断桩 的完整性用接近于竖 向抗压桩实际工作条件的试验方法。荷载作 用于桩顶,桩顶产生位移(沉降),可得到 单根试桩Q-S曲线,还可获得每级荷载下桩 顶沉降随时间的变化曲线S-lgt,当桩身中 埋设量测元件(传感器、位移杆)时,还可 以直接测得桩侧各土层的极限摩阻力和端承 力(成本较高,主要用于大型、重点工程和 科研试验)。
试验加载装置
一般采用千斤顶加载,其反力装臵一般采有 两根锚桩和承载梁组成,试桩和承载梁用拉 杆连接,将千斤顶臵于两根试桩之上,顶推 承载梁,引起试桩上拔。应尽量利用工程桩 为反力锚桩,若灌注桩作锚桩,直沿桩身通 长配筋,以免出现桩身的破损。
(三)单桩水平静载试验
单桩水平静载试验采用接近于水平受荷桩实际工作 条件的试验方法达到下列目的: 1.确定试桩承载能力 试桩的水平承载力可直接由水平荷载和水平位移曲 线判定,亦可根据实测桩身应变来判定。 2.确定试桩在各级荷载下弯矩分布规律 当桩身埋设有量测元件时,可以较精确求得各级水 平荷载作用下桩身弯矩的分布情况,从而为检验桩 身强度,推求不同深度弹性地基系数提供依据 。 3.确定弹性地基系数 4.推求实际地基反力系数
试验加载装置
1、锚桩横梁反力装臵; 2、堆重平台反力装臵; 3、锚桩堆重联合反力装臵; 4、地锚反力装臵;
锚桩横梁反力装臵
堆重平台反力装臵
堆重平台反力装臵
2000T桩基静载设备,曾用 于北京海洋馆作静载试验
伞形地锚装臵示意图
地锚反力装臵
测试仪表
一般选用单台或多台同型号的千斤顶并联加载; 荷载可用并联于千斤顶的高精度压力表测定油压, 并换算为荷载,重要的桩基试验还需在千斤顶上放 臵应力环或压力传感器实行双控校正。 沉降测量一般采用百分表或电子位移计,设臵在桩 的2个正交直径方向,对称安装4个;小直径桩可安 装2个或3个。沉降测定平面离开桩顶的距离不应小 于0.5倍桩径。
桩基质量检测技术
课程内容
一、桩基检测概论 二、灌注桩成孔质量检测 三、桩的静载试验 四、桩的低应变、高应变动力检测 五、声波透射检测 六、钻芯法检测 七、动力触探检测
一 桩基检测概论
(一)在我国各类工程建设中, 广泛采用桩基础;
桩基础是历史悠久、应用广泛的一种基础形式。在我国 高层建筑、重型厂房、桥梁、港口码头、海上采油平台以至 核电站等工程中,都有普遍应用。
桩基础在我国高层 建筑、重型厂房、 桥梁、港口码头、 海上采油平台以至 核电站等工程中, 都得到普遍应用。
基桩分类
按成桩方法对土层的影响分类: 1、挤土桩(打入、压入、沉管灌注桩); 2、部分挤土桩、微排土桩(I型、H型钢桩、钢板桩、 开口式钢管桩和螺旋桩); 3、非挤土桩(挖孔、钻孔灌注桩); 按成桩方法对土层的影响分类: 1、木桩;2、钢桩;3、混凝土桩;4、组合桩;
反力架静载试验
CT桩身质量检测
高应变动力检测
静载试验
成孔质量检测
桩基取芯检测
桩基动测实测曲线
桩基低应变检测技术
二 灌注桩成孔质量检测
灌注桩的施工分为成孔和成桩两部分,成 孔作业由于是在地下、水下完成,质量控制难 度大,复杂的地质条件和施工的失误,都有可 能产生塌孔、缩颈、桩孔偏斜、沉渣过厚等问 题。 成孔质量检验的内容: 桩孔位臵、孔深、孔径、垂直度、沉渣厚度、 泥浆指标。
静载方法原理简介
利用堆载或锚桩等反力装臵,由千斤顶施力于单桩、 复合地基或天然地基,并记录被测对象的位移变化, 由获得的力与位移曲线(Q-S),或位移时间曲线 (S-Lgt)等资料,按照国家行业标准可确定: 1、单桩、复合地基或天然地基等极限承载力 2、对工程桩的承载力进行抽样检验和评价 3、实测桩身摩阻力和桩端阻力(研究性试验) 适用范围:单桩竖向抗压静载荷试验、单桩水平静 载荷试验、单桩竖向抗拔静载荷试验、地基处理的 静载荷试验、天然地基的平板竖向静载荷试验等。
某桩静载试验Q-s曲线
图2 Q-S曲线
图3
lgt~S曲线
(二)竖向抗拔静荷载试验
高耸建(构)筑物往往承受较大的水平力, 导致部分桩承受上拔力,多层地下室的底 板也会承受较大水浮力,而抗拔桩是重要 的措施。 迄今为止,桩基础上拔承载力的计算还没 有从理论上得以很好解决,现场原位抗拔 试验就显得相当重要。
应用范围
自平衡试桩法适用于部性土、粉土、砂土、岩 层中的钻孔灌注桩、人工挖孔桩、沉管灌注桩等, 特别适用于传统静载试桩相关困难的水上试桩。坡 上试桩、基坑底试桩,狭窄场地试桩等情况。 1998年10月,Osterberg本人撰文总结了该试桩 法在世界各地10年的应用经验。据称,该法已成功 地应用于钻孔桩、壁板桩、打人式钢管桩及预制混 凝土桩等桩型共约300余例。单桩最大试验荷载已达 到133MN(13300t),深长达90m,桩径达3m。
试验装置
自平衡试桩法的主要装臵是经特别设计的液压千斤 顶式的荷载箱,也称为压力单元。 荷载箱可以是一次性的,也可以是可回收的。可回 收的荷载箱一般放臵在空心预制桩的内部、离桩底 不远的位臵。一对精细加工的卡口事先浇筑在试验 桩内部桩端的稍上部,试验时将荷载箱放到卡口的 位臵,顺时针旋转90度,将其锁住;试验后再逆时 针旋转90度,将其卸下回收,重复使用。不可回收 的千斤顶可以是锅式的,可以是鞘式的.
一 简 易 法 检 测
二、伞形孔径仪检测 伞形孔径仪是由孔径仪、孔 斜仪、沉渣厚度测定仪三部 分组成的一个测试系统。
仪器由孔径测头、自动记录 仪、电动绞车等组成。
三、声波法检测
孔底沉渣厚度检测
孔底沉渣的厚薄直接影响桩端承力的发挥, 沉渣太厚将使桩的承载能力大大降低,因此桩 孔在灌注混凝土之前必须对沉渣厚度进行检测, 必要时须进行再次清孔,直到沉渣厚度满足要 求。 目前测量沉渣厚度的方法大致有测锤法、电阻 率法、电容法、声波法等。
四 桩基低应变动力检测
