建筑施工图表达
工程设计系列
建筑施工图表达
②标准图集 国标、区标、省标、行标
工程设计系列
建筑施工图表达
③施工图中常用的符号 ◆定位轴线
在施工图中通常将房屋的基础、墙、柱、墩和屋架等承重构件的轴线画出，并进 行编号，以便于施工时定位放线和查阅图纸。这些轴线称为定位轴线。
定位轴线及编号的画法 “国标”规定，定位轴线用细点划线绘制。轴线编号的圆圈用细实线绘制，其直
建筑施工图表达
4）十个问题 设计师对施工图设计所需回答的十个问题。 ①你凭什么说自已能做施工图？ ②你能看懂方案吗？ ③你看出方案中的好和不足了吗？ ④你有办法能从工程角度实现这个方案吗？ 些材料可以节约、节能、环保吗？ ⑧你了解新的工程材料和新技术新工艺吗？ ⑨你知道自已或别人的图纸中哪些地方实施时容易出现问题吗？ ⑩你去过现场吗？有能力指导施工吗？
工程设计系列
建筑施工图表达
◆指北针 用细实线圆绘制，直径宜为24mm。指针尖为北向，指针尾部宽度宜为3mm。需用较
大直径绘制指北针时，指针尾部宽度宜为直径的1/8。
N
工程设计系列
建筑施工图表达
◆常用建筑材料图例
工程设计系列
建筑施工图表达
◆常用建筑材料图例
工程设计系列
建筑施工图表达
第二章 封面、目录、首页
⑤及时提供完整合格的设计文件
上述质量要求要结合实际工程特点转化成质量特性，以施工图文件为例： ①功能性： ②安全性： ③经济性： ④可信性： ⑤可实施性： ⑥适应性： ⑦时间性：
工程设计系列
建筑施工图表达
3、施工图设计
1）施工图的重要性 ①是设计过程中的重要一环，是指导工程实施的关键文件。 ②也是衡量一个设计师、设计机构能力的重要指标
2）目录
图纸目录是施工图纸的明细和索引。编写时应注意： ①施工图纸目录应一个子项的一个专业书写一份，不得在一份目录内编入其他子项或 其他专业新设计的施工图纸。此点与方案设计或初步设计阶段的图纸目录不同，其目 的在于方便归档、查阅和修改。 ②图纸目录应排列在施工图纸的最前面，但不编入图纸的序号内。 ③图纸上应当先列新绘制图纸；后列选用的标准图或重复利用图。
此外，对需要相关专业会签的施工图还应设置会签栏——包括会签人员所代表的专 业名称、姓名(实名与签名)、日期等，记载相关专业的会签认可。有关标题栏和会签 栏的制图规定，详见《房屋建筑制图统一标准》第2. 2节。
工程设计系列
建筑施工图表达
2、设计总说明 首页表述的主要内容见表：
工程设计系列
建筑施工图表达
用一引出线指出要画详图的地方，在线的另一端画一细实线圆，其直为10mm。引 出线应对准圆心，圆内过圆心画一水平线，上半圆中用阿拉伯数字注明该详图的编号， 下半圆中用阿拉伯数字注明该详图所在图纸的编号。
工程设计系列
建筑施工图表达
当索引符号用于索引剖面详图时，应在被剖切的部位绘制剖切位置线。引出线所在 一侧应为剖视方向。
(a)通用详图的轴线 号,只用圆圈，不写 编号。
(b)详图用于两个轴 线时。
(c)详图用于三个或 三个以上轴线时。
(d)详图用于三个以 上连续编号的轴线 时。
工程设计系列
建筑施工图表达
◆标高符号 在总平面图、平、立、剖面图上，常用标高符号表示某一部位的高度。各图上所
用标高符号以细实线绘制。标高数值以米为单位，一般注至小数点后三位（总平面图 中为二位数）。图中的标高数字表示其完成面的数值。如标高数字前有“-”号的，表 示该处完成面低于零点标高。如数字前没有符号的，表示高于零点标高。
1、封面、目录、图幅 1）封面 总封皮应标明以下内容：
①项目名称 ②编制单位名称（含设计资质证书号） ③设计项目编号（设计单位内部编号） ④设计阶段 ⑤编制单位法人代表、技术总负责人和项目总负责人的姓名及其签字或授权盖章 ⑥编制年月（即出图年月）
示例见:
工程设计系列
建筑施工图表达
工程设计系列
建筑施工图表达
工程设计系列
建筑施工图表达
对于一些与主要承重构件相联系的次要构件，它的定位轴线一般作为附加轴线，编 号用分数表示，如上图中的“1/A”。分母表示前一轴线的编号，如“A”；分子表示附 加轴线的编号，用阿拉伯数字顺序编写。
在画详图时，轴线编号的圆圈直径为10mm。通用详图的轴线号，只用圆圈，不注写 编号。如一个详图适用于几个轴线时，应同时将各有关轴线的编号注明。
示例见: y-002.jpg
工程设计系列
建筑施工图表达
3）图幅 当前，有些设计单位的施工图纸装订粗糙、图幅参差不齐，施工者和审图人翻阅极
为不便，急待改进。其原因有二：首先是设计人重视程度和服务意识较差，其次是电 脑绘图的劳动强度与图幅无关，大小全凭出图时剪裁，以致随心所欲，如图纸规格杂 乱、图幅过大、图面布置稀疏、比例不当等。
建议一个子项的图纸图幅宜控制在两种以内，且以1号及其加长图纸为佳。有关图 纸幅面的规定，详见《房屋建筑制图统一标准》第2 .1节。 4）签署
施工图标题栏的签字区包含实名列和签名列。实名列应使用印刷体记载设计各级负 责人员姓名，签名列则应由实名列记载的相应人员亲自签署。标示应承担的社会责任 和法律责任。
标高符号形式
标高符号画法
工程设计系列
建筑施工图表达
立面图与剖面图上标高符号注法
◆索引符号与详图符号 为方便施工时查阅图样，在图样中的某一局部或构件，如需另见详图时，常用索
引符号注明画出详图的位置、详图的编号及详图所在的图纸编号，如下图中剖面图B 轴线上所示。
工程设计系列
建筑施工图表达
索引符号画法
工程设计系列
建筑施工图表达
3）建筑施工图表达的基本构成
建筑施工图的内容主要通过以下两大部类进行表达： ①文字表述：包括封面、目录、首页（设计总说明、工程做法、门窗表）、计算书。 ②图形表示：包括平面、立面、剖面、详图。 4）建筑施工图表达的前期准备 ①规范和标准 ◆《房屋建筑制图统一标准》 ◆《建筑制图标准》 ◆《建筑工程设计文件编制深度规定》
工程设计系列
建筑施工图表达
2016.05
工程设计系列
建筑施工图表达
1、对施工图的认识误区
第一章 概述
1）画施工图只是简单的描图，是制图员干的。
工程设计系列
建筑施工图表达
2）设计能力强的不画施工图，画施工图的都是设计能力一般的人。
工程设计系列
建筑施工图表达
3）施工图就是简单的引用现成的图集。
工程设计系列
工程设计系列
建筑施工图表达
2、建筑工程设计的过程
1）建筑工程设计阶段的划分
设计阶段分为三段：方案设计阶段、初步设计阶段、施工图设计阶段
工程设计系列
建筑施工图表达
2）设计文件的质量特性
城乡建设部在《民用建筑工程设计文件质量特性和质量评定实施细则》中规定设计文 件要符合五项要求： ①满足切实合理的需要、用途和目的 ②满足顾客的期望和受益者的要求 ③符合适用的标准和规定 ④符合社会要求
示例见: y-005.jpg
工程设计系列
建筑施工图表达
第三章 总平面、各层平面
1、总平面图
将拟建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周 围的地形地物状况，用水平投影方法和相应的图例所画出的图样，即为总平面图（或 称总平面布置图）。它能反映出上述建筑物的平面形状、位置、朝向和与周围环境的 关系，因此成为新建筑施工的重要依据。 总平面图表达的内容： 1）图样的比例、图例及有关的文字说明
。 2）施工图设计的服务对象 ①业主（建设单位） ②审批部门 ③土建施工和分包单位
3）施工图的特点 ①施工图设计的严肃性 ②施工图设计的承前性 ③施工图设计的复杂性 ④施工图设计的精确性 ⑤施工图设计的逻辑性
工程设计系列
建筑施工图表达
4、建筑施工图的表达
1）建筑施工图的内容与表达
①建筑施工图的定义： 将一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修设备等内容，按 照“国标”的规定，用正投影法，详细准确地画出的图样，称为“房屋建筑图”。它 是用以指导施工的一套图纸，所以，又称为“施工图”。
工程设计系列
建筑施工图表达
◆详图符号 表示详图的位置和编号，用一粗实线圆绘制，直径为14mm。详图与被索引的图样
同在一张图纸内时，应在符号内用阿拉伯数字注明详图符号。如不在同一张图纸内， 可用细实线在符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索 引图纸号。
零件、钢筋、杆件、设备等的编号 本编号应用阿拉伯数字按顺序编写，并应以直径为6mm的细实线圆绘制。
工程设计系列
建筑施工图表达
③建筑施工图的内容： 满足使用和建造要求而采用的技术措施，并符合相关设计规范和标准的规定：包括总 平、平面、立面、剖面、详图，以及防火、防水、节能、人防、环保、安防和无障碍 设计等方面。 ④建筑施工图的表达原则 依据相关的深度规定、制图标准、逻辑模式、正确表达建筑施工图的内容，是使用者 易于理解和实施。 2）建筑施工图表达的依据 ①深度规定 《建筑工程设计文件编制深度规定》 ②制图标准 ◆《房屋建筑制图统一标准》 ◆《建筑制图标准》 ③逻辑模式：成熟的建筑施工图编制框架与表达模式（因单位不同而有所差异）。
②施工图的内容 一套完整的施工图，一般分为： ◆图纸目录：先列新绘的图纸，后列所选用的标准图纸或重复利用的图纸。 ◆设计总说明（即首页）：施工图的设计依据；本项目的设计规模和建筑面积；本项 目的相对标高与绝对标高的对应关系；室内室外的用料说明；门窗表。 ◆建筑施工图（简称建施）：包括总平面图、平面图、立面图、剖面图和构造详图。 ◆结构施工图（简称结施）：包括结构平面布置图和各构件的结构详图。 ◆设备施工图（简称设施）：包括给水排水、采暖通风、电气等设备的布置平面图和 详图。。
建筑施工图-各种图示符号详解
理解建筑施工图中尺寸标注的含义，掌握 测量和定位的方法。
了解建筑施工图中材料标注的要求，熟悉 各种材料的规格和用途。
符号标注
文字标注
掌握建筑施工图中常用的符号标注，包括 索引符号、指北针符号等。
理解建筑施工图中文字标注的含义，注意 字体、字号、颜色等细节。
建筑施工图的细节处理
注意图纸的完整性
检查建筑施工图的完整性，确保图纸无遗漏或重复。
符号规范
在绘制建筑施工图时，需要使用规范的图示符号，以确保图纸的可读 性和统一性。
标注清晰
在建筑施工图中，需要对各个部分进行清晰的标注，包括尺寸、标高、 文字说明等，以便施工人员能够准确理解图纸。
建筑施工图的绘图规范
比例规范 在绘制建筑施工图时，需要遵循 一定的比例规范，如1:100、 1:200等，以确保图纸的准确性和 一致性。
注意图纸的规范性
检查建筑施工图的规范性，确保图纸符合相关标准和规范。
注意图纸的准确性
检查建筑施工图的准确性，确保图纸与实际情况相符。
注意图纸的可操作性
检查建筑施工图的可行性，确保施工的可操作性和安全性。
05
建筑施工图的绘制技巧
建筑施工图的绘图工具
01
绘图笔
用于绘制线条和书写文字，常用的 有针管笔、签字笔等。
列出全套建筑施工图的名称、页数和图纸编 号。
设计说明
对建筑物的设计依据、标准、材料和施工要求 等进行说明。
建筑平面图
表示建筑物各层平面布局、功能分区、交通流线 等的图纸。
立面图
表示建筑物各立面的外观造型、装饰和细部设计的 图纸。
剖面图
表示建筑物内部空间关系、楼层高度和构造方式 的图纸。
详图

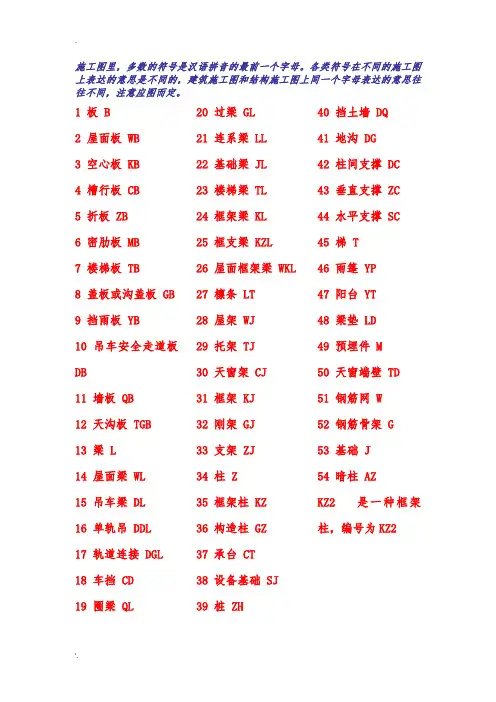

建筑施工图中各符号的含义
.
'.
施工图里，多数的符号是汉语拼音的最前一个字母。
各类符号在不同的施工图上表达的意思是不同的，建筑施工图和结构施工图上同一个字母表达的意思往往不同，注意应图而定。
1 板 B
2 屋面板 WB
3 空心板 KB
4 槽行板 CB
5 折板 ZB
6 密肋板 MB
7 楼梯板 TB
8 盖板或沟盖板 GB
9 挡雨板 YB 10 吊车安全走道板 DB
11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连系梁 LL 22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ 33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH
40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC 44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ KZ2 是一种框架柱，编号为KZ2。
建筑工程制图与识图第7章--建筑施工图的表达方法
图7.19 断面图按顺序排列
38页 退出
②杆件的断面图也可绘制在杆件的中断处，此种断面图无须 标注。如图7.20所示为钢筋混凝土梁的断面图画法。
23页 退出
图7.8 用一个剖切面剖切 采用两个或两个以上平行剖切画剖面图应注意以下两点： ①画剖面图时，应把几个平行的剖切平面视为一个剖切平面。 在剖面图中，不可画出两平行的剖切面所剖到的两断面在转折处 的分界线。同时，剖切平面转折处不应与图形轮廓线重合。 ②在剖切平面起、迄、转折处都应画上剖切位置线，投射方向 线与图形外的起、迄剖切位置线垂直，每个符号处应注上同样的编
2页 退出
7.1.1 多面正投影视图
由于房屋建筑形体一般都比较复杂，采用三面投影图难以表 达清楚，故需要多个视图才能表达清楚。
房屋建筑的视图应按正投影法并用第一角画法绘制。如图7. 1所示，在3个基本投影图的基础上，再增加3个投影图，从而得到 六面投影图。
图7.1 多面正投影视图的基本概念
3页 退出
包括各种软、硬塑料及有机玻璃等
19页 退出
26
防水材料
27
粉刷
构造层次多或比例大时，采用上图例 本图例采用较稀的点
20页 退出
（1）一般规定 ①建筑材料的图例画法，对其尺度比例不作具体规定。使用
时，应根据图样大小而定，如图7.6（ｃ）所示。 ②建筑图例的图线应间隔均匀，疏密适度，做到图例正确，表
ａ.一张图纸内的图样只用一种图例时。 ｂ.图形较小无法画出建筑材料图例时。
21页 退出
⑦需画出的建筑材料图例面积过大时，可在断面轮廓线内沿 轮廓线作局部表示，如图7.7（ｃ）所示。
图7.7 建筑图例一般规定 ⑧当选用《房屋建筑制图统一标准》（GB／T50001-2010）标准 中未包括的建筑材料时，可自编图例。但不得与标准所列的图例 重复。绘制时，应在适当位置画出该材料图例，并加以说明。 （2）常用建筑材料图例 常用建筑材料应按表7.1所示图例画法绘制。
建筑施工图主要表达的内容是什么
建筑施工图主要表达的内容是什么建筑施工图主要表达的内容是什么？建筑施工图包含哪些图件内容一、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图：主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。
主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。
简称建施。
2、结构施工图：主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。
主要图件有：结构设计说明、结构平面布置图[基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图楼梯结构施工图、柱、梁等现浇构件的配筋图）]。
简称结施。
3、设备施工图：主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件。
因此设备施工图又分为三类图件：（1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。
（2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。
（3）电气施工图：主要表示电气线路走向和安装要求的图件。
包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明。
简称设施。
二、施工图的编排次序为了便于查阅图件和档案管理，方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行：（1）基本图在前，详图在后。
（2）先施工的在前，后施工的在后。
（3）重要的在前，次要的在后。
一套完整的房屋施工图的编排次序如下：（1）首页图：首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。
（2）设计总说明：①工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。
建筑工程制图与识图第7章 建筑施工图的表达方法
绘图、读图和标注尺寸都带来很多的不便。另外建筑工程中还常
常要求表示出建筑构件的建筑材料。为解决以上问题，可采用剖 面图的方法来表达。
10
7.2.1 基本概念 如图7.6所示，假想用剖切面剖开台阶，将处在观察者与剖切 面之间的部分移去，而将其余部分向投影面投射所得的投影称为 剖面图。如图7.6（ａ）所示为台阶的投影视图，左侧立面图出现了 虚线，使得形体表达不很清楚。如图7.6（ｂ）所示，假想用一个与台 阶左右对称的剖切面将台阶剖开，移去观察者与平面之间的部分， 而将其余部分向Ｗ面投射，即可得到左侧立面图的剖面图，其中剖 开台阶的平面称为剖切面。如图7.6（ｃ）所示，台阶被剖切后，其踏 步部分变为可见，用粗实线绘制，避免了画虚线，这样使得台阶的 表达更清晰。
2
7.1.1 多面正投影视图
由于房屋建筑形体一般都比较复杂，采用三面投影图难以表 达清楚，故需要多个视图才能表达清楚。 房屋建筑的视图应按正投影法并用第一角画法绘制。如图7. 1所示，在3个基本投影图的基础上，再增加3个投影图，从而得到
六面投影图。
图7.1 多面正投影视图的基本概念
3
在《房屋建筑制图统一标准》（GB／T50001-2010）中规定，由 前向后投射得到的视图称为正立面图。由上向下投射得到的视图 称为平面图。由左向右投射得到的视图称为左侧立面图。由右向 左投射得到的视图称为右侧立面图。由后向前投射得到的视图称 为背立面图。 如图7.2和图7.3所示，建筑施工图中的每个视图一般均应标 注图名。各视图图名的命名主要包括平面图、立面图等。图名宜 标注在视图的下方或一侧，并在图名下用粗实线绘一条横线，其长 度应以图名所占长度为准。如在同一张图纸上，各视图的位置宜 按如图7.2或如图7.3所示的顺序进行配置。 如图7.2所示，平面图应以楼层编号来进行命名，如地下二层 平面图、地下一层平面图、首层平面图、二层平面图等。立面图一 般以该图两端的轴线编号来进行命名。无定位轴线的建筑物可按
建筑工程制图与识图第7章 建筑施工图的表达方法
10 页
退出
建筑工程制图与识图
出版社 理工分社
7.2.1 基本概念 如图7.6所示，假想用剖切面剖开台阶，将处在观察者与剖切 面之间的部分移去，而将其余部分向投影面投射所得的投影称为 剖面图。如图7.6（ａ）所示为台阶的投影视图，左侧立面图出现了 虚线，使得形体表达不很清楚。如图7.6（ｂ）所示，假想用一个与台 阶左右对称的剖切面将台阶剖开，移去观察者与平面之间的部分， 而将其余部分向Ｗ面投射，即可得到左侧立面图的剖面图，其中剖 开台阶的平面称为剖切面。如图7.6（ｃ）所示，台阶被剖切后，其踏 步部分变为可见，用粗实线绘制，避免了画虚线，这样使得台阶的 表达更清晰。
11 页
退出
建筑工程制图与识图
出版社 理工分社
12 页
退出
建筑工程制图与识图
出版社 理工分社
如图7.6（ｃ）所示，剖面图除应画出剖切面切到部分的图形外， 还应画出沿投射方向看到的部分，被剖切面切到部分的轮廓线用 粗实线绘制，剖切面没有切到、但沿投射方向可以看到的部分，用 中实线绘制。剖面图中一般不画虚线。
17
①上图为横断面，上左图为垫木 木砖或木龙骨 ②下图为纵断面 应注明为×层胶合板
18
19
胶合板 石膏板
包括圆孔、方孔石膏板、防水石 板、硅钙板、防火板等
18 页
退出
建筑工程制图与识图
出版社 理工分社
20
金属
①包括各种金属 ②图形小时，可涂黑 ①包括金属、塑料网状材料 ②应注明具体材料名称 应注明具体液体名称
8页
退出
建筑工程制图与识图
出版社 理工分社
不应画屋顶平面投影图。同一工程不同专业的总平面图，在图纸 上的布图方向均应一致。单体建（构）筑物平面图在图纸上的布图
什么是建筑施工图
什么是建筑施工图建筑施工图是建筑设计和施工过程中的重要文件，它承载着建筑师和施工队的合作与交流。
它是一种图面的表达方式，通过详细的绘制和标注，将建筑设计方案转化为工程施工的具体指南。
施工图的编制是建筑工程实施过程中的关键环节，它直接参与到施工现场的实际操作中，对于保证工程质量和进度控制至关重要。
从概念上来说，建筑施工图是建筑设计方案的延伸和细化。
设计方案包括了建筑的布局、空间划分等基本要素，而施工图则进一步界定了建筑各个部分的具体尺寸、构造和材料等细节。
通过细致入微的绘制，施工图告诉施工队如何进行具体的施工工序和安装，以及如何解决设计中的技术难题。
可以说，施工图是建筑设计方案的具体实施手册。
施工图的内容通常包括平面图、立面图、剖面图等。
平面图展示了建筑在水平方向上的布置，包括了房间划分、门窗位置、室内设施等；立面图则展示了建筑在垂直方向上的外观特征，标注了各个部位的尺寸和材料；剖面图则针对建筑构造进行了切割，展示了建筑内部的层次和空间关系。
此外，施工图还会配有详细的施工和安装说明，以及各种标注和符号，以确保施工队能够准确理解和执行。
施工图的编制需要建筑师和施工队的密切合作。
一方面，建筑师需要将设计方案中的概念和创意通过施工图转化为具体的实施方案。
他们需要关注施工过程中可能遇到的问题，并考虑如何克服这些问题，以实现设计方案的完美实现。
另一方面，施工队需要深入理解施工图的内容，并根据其编制的指导进行施工。
他们需要解读图纸中的各种标注和符号，并将其转化为具体的施工活动。
施工图既是一种表达语言，也是一种技术文档。
它通常通过计算机辅助绘图软件进行编制，利用准确的尺寸和比例来描述建筑的各个部分。
在编制施工图时，建筑师需要具备较高的技术和专业知识，熟悉建筑规范和相关标准。
同时，他们还需要与结构工程师、机电工程师等专业人士进行沟通和协作，确保施工图的准确性和可操作性。
总的来说，建筑施工图是建筑设计方案的延伸和细化，它是建筑师与施工队之间的重要桥梁。
结构施工图表达的内容主要包括
结构施工图表达的内容主要包括
1、结构施工图主要表达结构的内容，它是表示建筑物结构构件的布置、形状、大小、材料、构造及其相互关系的图样。
结构施工图一般有结构设计说明、结构布置平面图、结构详图。
2、基础图一般包括基础平面图及基础详图。
基础平面图是表示基础平面位置的图样。
它是采用剖切在建筑物室内地面与基础之间的水平面投影图来表示。
3、基础的形式一般取决于上部承重构件的形式，如墙下的基础可做成条形基础。
柱下的基础可做成独立基础。
4、楼层结构平面图是采用沿楼层水平剖开的水平投影来表示。
5、楼层结构平面图中各承重构件的表达方法：习惯上虚线或细实线表示各种梁的中心位置。
预制楼板的布置不必按实际投影分块画出，而简化为一条细实线来表示楼板的布置范围，并沿对角线方向注出预制板的数量、规格、型号。
建筑施工图设计文件表达及深度指导书
建筑施工图设计文件表达及深度指导书总则1.1.编制依据1.1.1.国家、地方相关制图及设计文件编制深度规定和标准。
1.1.2.国家、地方相关建筑技术标准和城市规划管理规定。
1.2.适用范围建筑工程总平面施工图制图及设计。
1.3.编制内容1.3.1.建筑工程总平面施工图设计文件制图、表达方式及一般要求。
1.3.2.建筑工程总平面施工图设计文件应达到的一般深度要求。
1.4.其他1.4.1.除应按本指导书要求执行外，还应符合国家及本公司关于设计表达及深度的其他相关规定。
1.4.2.当地主管部门另有规定者应按当地主管部门之规定执行。
1.4.3.一般情况下，甲方提供有相关标准或提出相关要求应按甲方标准或要求执行。
特殊情况（如甲方标准或要求与行业惯例及本指导书产生重大冲突）应报公司建筑专业技术委员会讨论决定。
2.术语2.1.当地项目所在地。
2.2.路面工程一般指室外各种道路、广场基层（含基层）至其面层材料及做法的总称。
其做法名称一般以面层材料命名。
如混凝土路面、广场砖路面等。
2.3.详图在原有图样比例基础上，对其全部、部分或局部放大比例详细表示其大小、形状、材料及构造的图样。
3.一般规定3.1.图层3.1.1.各种图层设置应符合本公司《建筑工程设计CAD统一制图标准•建筑专业[JTEM-2-QAM-010-01（1.0）]》的相关要求，不得随意变更。
当地建设、规划主管部门及甲方另有要求的除外。
3.1.2.不同图层之间应合理安排绘图次序。
一般情况下，从最底层向上绘制宜为地形图、消防流线、各类填充、道路、建筑物、文字标注。
3.2.图线与图案（图例）3.2.1.图线线型应符合当建设规划主管部门及本公司《建筑工程设计CAD统一制图标准•建筑专业[JTEM-2-QAM-010-01（1.0）]》的相关要求。
3.2.2.图线层次分明、线型比例得当。
当拷贝CAD图样时，相同图样元素应统一线型、线宽及图案填充比例。
3.2.3.各类界线（道路红线、用地红线、城市绿线等）、建筑物外轮廓线、地下建筑轮廓线应使用PLINE线绘制，同时应根据图样比例要求定义线型宽度。
