备自投及快切装置
快切简要说明
2、快切功能简介：
正常切换：由手动启动，在DCS系统或装置面板上（需专业人员）均 可进行。正常切换是双向的，可以由工作电源切向备用电源，也可 以由备用电源切向工作电源。正常切换有以下几种方式： 并联自动： 手动启动，若并联切换条件满足，装置先合备用（工作） 开关，经一定延时后再自动跳开工作（备用）开关，如在这段延时 内，刚合上的备用（工作）开关被跳开，则装置不再跳开工作（备 用）开关。若启动后并联切换条件不满足，装置将闭锁发信，并进 入等待复归状态。 并联半自动：手动启动，若并联切换条件满足，装置合上备用（工 作）开关，而跳开工作（备用）开关的操作由人工完成，若在规定 的时间内，操作人员仍未跳开工作（备用）开关，装置将发出告警 信号。若启动后并联切换条件不满足，装置将闭锁发信，并进入等 待复归状态。 正常同时切换：手动启动，先发跳工作（备用）开关命令，在切换 条件满足时，发合备用（工作）开关命令。若要保证先分后合，可 在合闸命令前加一定延时。快速同时切换不成功则自动转入同期扑 捉或残压切换。
不正常情况切换：
厂用母线失电：当厂用母线三相电压均低 于整定值，时间超过整定延时，则装置根 据选择方式进行串联或同时切换。 工作电源开关误跳：因各种原因（包括人 为误操作）造成工作电源开关误跳开，装 置将在切换条件满足时合上备用电源。
3、各类切换软件流程 （见附件）
4、快切与备自投的区别
备自投未经同步检定，电动机易受冲击。合上备用电源时，母线残压与备 用电源电压之间的相角差已接近180°，将会对电动机造成过大的冲击。若经 过延时待母线残压衰减到一定幅值后再投入备用电源，由于断电时间过长， 母线电压和电机的转速均下降过大，备用电源合上后，电动机组的自起动电 流很大，母线电压将可能难以恢复，从而对电厂的锅炉系统的稳定性带来严 重的危害。 快速切换装置，可避免备用电源电压与母线残压在相角、频率相差过大时 合闸而对电机造成冲击，如失去快速切换的机会，则装置自动转为同期判别 或判残压及长延时的慢速切换，同时在电压跌落过程中，可按延时甩去部分 非重要负荷，以利于重要辅机的自起动。提高厂用电切换的成功率。 快切和备自投最大的区别就是快切是双向的——具有正常工况下备 用电源与工作电源间的双向切换，及事故或非正常工况下工作电源向备 用电源的单向切换；而备自投是单向的——只能有工作切至备用。

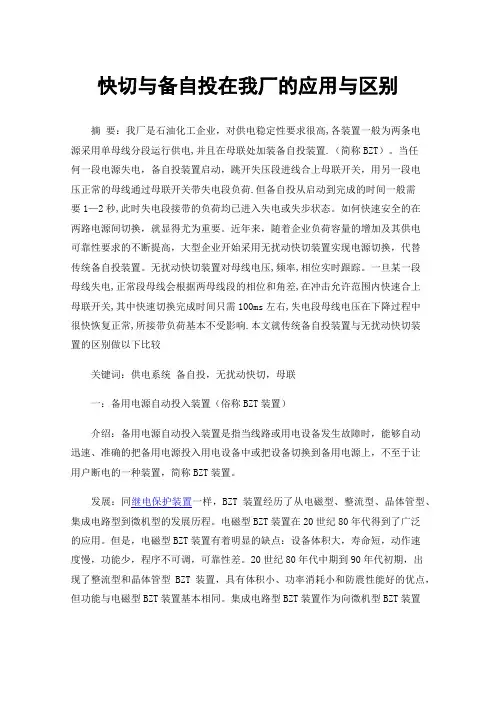

快切与备自投在我厂的应用与区别
快切与备自投在我厂的应用与区别摘要：我厂是石油化工企业，对供电稳定性要求很高,各装置一般为两条电源采用单母线分段运行供电,并且在母联处加装备自投装置.（简称BZT）。
当任何一段电源失电，备自投装置启动，跳开失压段进线合上母联开关，用另一段电压正常的母线通过母联开关带失电段负荷.但备自投从启动到完成的时间一般需要1—2秒,此时失电段接带的负荷均已进入失电或失步状态。
如何快速安全的在两路电源间切换，就显得尤为重要。
近年来，随着企业负荷容量的增加及其供电可靠性要求的不断提高，大型企业开始采用无扰动快切装置实现电源切换，代替传统备自投装置。
无扰动快切装置对母线电压,频率,相位实时跟踪。
一旦某一段母线失电,正常段母线会根据两母线段的相位和角差,在冲击允许范围内快速合上母联开关,其中快速切换完成时间只需100ms左右,失电段母线电压在下降过程中很快恢复正常,所接带负荷基本不受影响.本文就传统备自投装置与无扰动快切装置的区别做以下比较关键词：供电系统备自投，无扰动快切，母联一：备用电源自动投入装置（俗称BZT装置）介绍：备用电源自动投入装置是指当线路或用电设备发生故障时，能够自动迅速、准确的把备用电源投入用电设备中或把设备切换到备用电源上，不至于让用户断电的一种装置，简称BZT装置。
发展：同继电保护装置一样，BZT装置经历了从电磁型、整流型、晶体管型、集成电路型到微机型的发展历程。
电磁型BZT装置在20世纪80年代得到了广泛的应用。
但是，电磁型BZT装置有着明显的缺点：设备体积大，寿命短，动作速度慢，功能少，程序不可调，可靠性差。
20世纪80年代中期到90年代初期，出现了整流型和晶体管型BZT装置，具有体积小、功率消耗小和防震性能好的优点，但功能与电磁型BZT装置基本相同。
集成电路型BZT装置作为向微机型BZT装置过渡的产品，还没有来得及大面积推广应用，就被性能更为优越的微机型BZT装置所取代。
应用：1.电磁型BZT 装置电磁型BZT 装置的应用比较普遍，使用电磁型BZT装置时，除了因为电气元件，如电压继电器和时间继电器等的不稳定性会影响到正常电源和备用电源之间的切换之外，还存在以下问题：（1）切换时间长：时间继电器的整定时间t要求躲过工作电源进线开关的动作时限t1，同时还应该比工作电源母线段引出线短路保护的最长动作时间大一个时限阶段t2。
用快切装置替代备自投装置提高厂用电安全可靠性
【 ｙ ｗｏ ｄ ｕｃ ｗ ｔｈ ｄ ｖｃ ； ｐ ｗｅ ｓ ｄ ｉ ｔｅ ｐａ ｔ ｓ ｆｔ ｎ ｒｌ ｂｌ ｙ Ｋｅ ｒ ｓ ｑ ｉｋ ｓ ｉ ｅ ｉｅ ｏ ｒ ｕ ｅ ｎ ｈ ｌ ； ａｅｙ ａ ｄ ｅｉ ｉ ｔ Ｊ ｃ ｎ ａ ｉ
１ 概 述
发 电厂中 ，厂用 电的连续 可靠 是发 电机 组安 全 运 行 的基本 条件 。目前 国 内广 泛采用 的备 用 电源 自 投 方式 ，一 般 都 是 用 工 作 电 源 开 关 辅 助接 点 直 接
ｅ ｕ ａｄｂｓ ｒ ｃ ｆｔｅｑ ｉ ｗｔ ｅｉｅ ｗ ｒ ｎｌｚｄ ｕｃｓ ｕ ｓｉｈｎ ａ ｄｏｔｎ ａｉ ｐｉ ｉ ｏ ｕｃ ｓｉｈｄｖｃｓ ｅｅａａ ｅ．Ｓｃｅｓ ｌ ｗｔ ｉｇｈｄ ｃ ｎ ￣ｅ ｈ ｋ ｃ ｙ ｆ ｃ
ｉ ｏ ｔｎ ｓｇ ｆｃ ｃ ｔ ｓ ｆ ｔ ｐｒ ｄ ｃ ｉｎ ｆ ｈｅ ｅ ｔ ｏ ｒ ｌ ｎ ｗｈ ｎ ｈ ｅ ｃ ｉ ｎｔ ｔ ｏ ｍｐ ｒａ ｔ ｉｎｉ ａ ｅ ｏ ａ ｅｙ ｉ ｎ ｏ ｕ ｔ ｏ ｔ ｈ ａ ｐ ｗｅ ｐ ａ ｔ ｏ ｅ ｔ ａ ｃｄｅ ｓ ｏ ｋ
切换 已从 可能到毋 容置 疑 。
辅 机 势必退 出运行 （． 、 两段低 电压保 护 分别 ０５ｓ９ｓ 切 除相 关辅 机 ） 。另一 方面 ， 备用 电源 合上后 ，由于 电动机 成组 自起 动 ，电流很 大 ，母线 电压将 可 能难 以恢 复 ，从而导 致 自起动 困难 ，或备 用分支 过流保
快切装置替换低压备自投安装调试方法
快切装置替换低压备自投安装调试方法摘要文章简要说明了目前低压备自投装置存在的缺点及400V电源快速切换装置（以下简称“快切装置”）与备自投对比下的优点，根据炼化低压单母分段方式运行的情况，以金智MFC5101A工业企业快切装置为例，详细论述400V电源快切装置替换低压备自投装置的安装调试方法。
关键词：快切；备自投；接线；调试；方法1、前言石化、冶金等大中型工业企业，由于外部电网或部供电网络故障或异常的原因，造成非正常停电、电压大幅波动或短时断电（俗称“晃电”）的情况屡见不鲜。
由于冶金、石化企业工艺流程的特殊性，供电的中断或异常往往会造成设备停运或空转、工艺流程中断或废品产生，有时甚至造成生产设备的报废等严重后果。
目前在石化、冶金等要求连续供电的企业，低压备自投使用效果并不理想。
原因是备自投完成动作的过程持续时间长短1—2秒，甚至更长，一些重要装置的机泵跳停后，1秒左右就达到连锁条件，造成装置停车。
主要原因一是备自投装置启动太迟，二是备自投装置启动后将备用电源投入的时间太长。
工业企业电源快切装置的优点是①安全性，在切换过程中，装置实时跟踪开关两侧电源的电压、频率和相位，并提供了多种可靠的起动方式和切换方式，能够保证快速安全的投入备用电源，同时不会对电动机造成大的冲击。
②灵活性，仅需更改部分定值即可满足多种现场工程实施需求。
③快速性、准确性，高精度AD采样芯片，保证了数据的实时性以及切换的快速性。
④可靠性，在硬件和软件上均设计了专门的抗干扰措施，其抗干扰性能有充分的保证。
下面以金智MFC5101A快切装置为例，详细讲解快切装置替换低压备自投装置的过程。
2、快切装置参数及低压电力系统主接线方式2.1、MFC5101A快切装置主要技术指标MFC5101A有手动起动、保护起动、失压起动、误跳起动、无流起动、逆功率起动等多种起动方式；有并联、串联和同时切换方式；有快速切换、同期捕捉切换、残压切换、长延时切换等实现方式；切换闭锁功能，其主要技术指标如下表。
备自投(BZT)装置和自动转换开关(ATS)的区别及功能特点
一、备自投装置备自投装置（备用电源自动投入装置）是电力系统中非常重要的电气装置，在较低电压等级的用户供电系统中，特别是6～35KV系统，常采用BZT装置，以保证自动化生产供电不中断和避免生产装置因失电而引起停车的严重后果。
根据《电力装置的继电保护和自动装置设计规范》，备自投装置应满足以下技术要求：（1）应保证在工作电源或设备断开后备自投装置才动作；（2）工作母线和设备上的电压不论因何原因消失时BZT装置均应动作；（3）备自投装置应保证只动作一次；（4）备自投装置的动作时间以使负荷的停电时间尽可能短为原则；（5）工作母线和备用母线同时失去电压时，备自投装置不应起动；（6）当备自投装置动作时，如备用电源或设备投于故障，应使其保护加速动作；（7）手动断开工作回路时，备自投装置不应动作。
从BZT装置在电力系统的大量实际应用和动作结果中可以看到，各种工作电源发生故障时，备自投装置的正确动作对确保生产装置连续稳定运行起着重要作用。
一旦备自投装置不能正确动作，将会影响生产装置的安全运行。
工厂里几乎每年都会发生数起备自投装置故障而影响生产的事故。
因此除按以上技术要求在设计上合理配置外，解决BZT装置在实际应用中的问题具有重要意义。
1、与自动重合闸装置的配合自动重合闸装置（ZCH装置）与备自投装置一样，也是电力系统保证可靠供电的重要自动装置。
在电力系统单侧电源线路中，通常在线路电源侧装设ZCH装置，ZCH装置是根据输电线路故障大多为瞬时性故障而设置的（据统计，架空线路的瞬时性故障次数约占总故障次数的80％～90％以上），一旦线路因瞬时性故障被保护断开后，由ZCH装置进行一次重合，往往就能够恢复原工作电源向负荷供电。
可见，BZT装置是在工作电源永久性故障跳闸（或瞬时性故障跳闸无重合）后投入另一路备用电源，ZCH装置是在线路瞬时性故障跳闸后，再次投入工作电源。
两者的正确配合使用，可大大提高电力系统供电的可靠性。
2、备自投装置之间的配合尽管备自投装置本身具有原理简单、动作可靠的特点，动作成功率很高，但在实际运行中，由于种种原因，尤其是电磁型常规BZT装置，并不能排除拒动。
备用电源自投快切装置技术规定
附件1：变电站备用电源自投快切装置技术规定1、范围本规定规范统一了110kV~35kV变电站备用电源自投快切装置（以下简称备自投快切装置）的技术要求，设计、制造、施工、试验和检修等有关部门应共同遵守本技术规定。
2、规范性引用文件：下列标准、规范所包含的条文，通过引用而成为本方案的条文。
DL/T 995-2006继电保护和电网安全自动装置检验规程DL/T 587-2007 微机继电保护装置运行管理规程GB／T 14285-2006继电保护和安全自动装置技术规程Q/GDW267-2009继电保护和电网安全自动装置现场工作的保安规定江苏省电力公司《国家电网公司十八项电网重大反事故措施》实施细则国家电网公司电力安全工作规程（变电部分）3、细则3.1随着电网结构的发展，分层分区供电已成为趋势，110kV~35kV等低级电网的合环必须通过500kV系统构成回路，有可能造成穿越功率增加，超过继电保护整定允许的限值。
针对该类情况，备自投快切装置进行自动合解环操作，代替传统的手工操作方式，以控制自投合解环时间小于继电保护动作时间，防止合环时由于潮流太大引起的继电保护动作。
3.2备自投快切装置可成独立装置，也采用和备自投装置合一方式。
3.3备自投快切装置在可能出现的各种运行方式下，均能实现自动判别，并正确合解环操作。
3.4如备自投快切装置与备自投装置合一，自投快切功能与备自投功能相互独立，具备分别停用的功能。
单独退出某一功能，不影响另一功能投入运行。
3.5对侧距离III段动作时间应躲过备用电源自投快切装置合环失败再跳时间。
3.6动作按钮长期开入，应有告警信号。
3.7操作时，备自投快切装置应具备允许操作及完成操作的判据，合解环操作过程结束后有是否成功的判据，在自动合解环操作失败或造成失电时，采取补救措施。
3.8备自投快切装置应具备TV断线辅助判据，TV断线时不应引起装置的误动作。
3.9备自投快切装置应具备现场与远方遥控的操作功能，操作前应将电压并列把手置自适应位置。
快切原理及备自投区别优点
电源快速切换装置原理及
与备自投的区别
一、RCS-9655S电源快速切换装置原理
1、快切原理：
正常运行情况下，两段母线分别由各自供电电源支路供电，分支1开关CB1、分支2开关CB2均闭合，母联开关CB3分位。
当任一供电支路故障时，PCS-9655S电源快速切换装置根据故障情况，跳开CB1（或CB2），合母联开关CB3，两段母线均由无故障的电源支路供电，保证两段母线不失电。
也可手动控制CB1（或CB2）和CB3的分合，进行供电电源支路的切换。
2、快切方式
二、RCS-9655S电源快速切换装置与备自投的区别及快切的优点
1、从内部程序上有些区别：备自投逻辑上复杂，需要与自己的操作回路配合，执行切换时判断条件简单；电源快速切换装置逻辑上简单，没有复杂的操作回路，逻辑判断，但执行快速切换上判断条件复杂。
2、备自投判断条件简单，无故障、过流等闭锁接点，而是通过逻辑上躲过时间来判断一些开关误合闭锁等条件；而电源快速切换装置判断条件复杂，可直接从开关上引故障、过流等闭锁接点，无需通过逻辑上判断来等待时间，从而加快了切换的速度。
3、以I母失电为例；备投方式：检I母母线无压，进线1无流启动备投，经延时后，判断I母无压或检同期经延时合闸；电源快速切换方式：检I母低频，进线1无流启动电源快速切换，以快速切换方式合闸，无需等待延时；因此电源快速切换装置在切换上远快于备自投装置。
备自投与快切
五、六期备自投的区别：1、五期备自投装置是继电器式的，而六期是微机式的；2、五期“高联低”是通过BK开关和高压侧开关的辅助接点实现的，六期通过保护和高压侧开关辅助接点启动“备自投装置”，由“备自投装置”实现“高联低”；3、五期的低电压由电压继电器1ZJ的常闭接点实现，六期是取自母线电压的85%；4、五期的BK退出时，“高联低”和“低电压跳低压侧开关”都无法实现，六期BK退出时，不影响高联低和低电压跳低压侧开关；5、五期母线PT停电时，不能退BK，六期母线停电时，应退出BK《运规》中关于备自投和快切的投退原则：1、备自投装置BK开关投退顺序：工作电源开关合上后投入备用电源开关合上后退出；2、快切装置的投退顺序：工作电源开关合上前投入备用电源开关合上后退出；一、实际操作中备自投装置开关BK的投退顺序：1、五期0.4KV、6KV工作变送电时：（1）合上工作变高压侧开关（2）合上工作变低压侧开关（3）投入备自投装置开关BK（4）断开备用分支开关2、五期0.4KV、6KV工作变停电时：（1）合上备用分支开关（2）断工作变低压侧开关（3）退出备自投装置开关BK（4）断开工作变高压侧开关3、六期0.4KV工作变送电时：（1）合上工作变高压侧开关（2）合上工作变低压侧开关（3）投入备自抽投装置开关BK（4）断开备用分支开关4、六期0.4KV工作变停电时：（1）合上备用分支开关（2）退出备自投装置开关BK（3）断开工作变低压侧开关（4）断开工作变高压侧开关二、实际操作中快切装置开关的投退顺序：1、工作变送电时（1）合上工作变高压侧开关（2）合上工作变低压侧开关（3）断开备用分支开关（4）投入快切装置开关2、工作变停电时：（1）合上备用分支开关（2）退出快切装置开关（3）断开工作变低压侧开关（4）断开工作变高压侧开关。
