硬盘跳线设置图解

合集下载

主从盘跳线设置

主从盘跳线设置
Master”(表示设置硬盘为主盘或该通道上只单独连接一个硬盘,即该硬盘独占一个IDE通道,这个通道上不能有从盘)。
(3)Maxtor(迈拓)硬盘
Maxtor硬盘的跳线设置图示一般可以在盘体的正面找到,短接的跳线被涂上黑色,主要有三种设置方式:“Master(Factory
default)”(主盘)、“Slave(Jumper Parking Position)”(从盘)、“Cable select for
如何设置硬盘跳线
硬盘上的跳线是比较简单的,其跳线位置多在硬盘后面,如硬盘后面跳线图所示。其跳线在数据线接口和电源线接口之间,白色的键帽清晰可见。而硬盘表面和这个“之间”的位置对应的电路板的一面,都有关于跳线设置的说明,如硬盘电路板上跳线说明图。
虽然不同的品牌的硬盘跳线有所不同,但因为硬盘属于IDE接口设备,所以一般都分为三种跳线设置,它们分别是“Master”、“Slave”、“Cable
Heads”(硬盘的默认设置是16 Heads)、“2/32GB
CLIP”(对于DJNA模式的硬盘,如果BIOS的LBA模式与柱面数大于4096的硬盘不兼容,本跳线将多余的柱面忽略,让LBA方式只使用4096个柱面,管理2GB空间,也就是将大硬盘当2GB的硬盘使用。对于容量小于34GB的DTLA或DPTA模式的硬盘,如果BIOS的LBA模式与柱面数大于4096的硬盘不兼容,本跳线将多余的柱面忽略,让LBA方式只使用4096个柱面,管理2GB空间。也就是将大硬盘当2GB的硬盘使用。但硬盘在LBA模式中显示的柱面值并不改变。对于容量大于等于34GB的DTLA或DPTA模式的硬盘,如果BIOS的LBA模式与扇区数大于66055248的硬盘不兼容,本跳线将多余的柱面忽略,让LBA方式只使用66055248个扇区,管理32GB空间。也就是将大硬盘当32GB的硬盘使用。)、“Auto

硬盘跳线设置

硬盘跳线设置
(1)Seagate硬盘常见跳线设置
Seagate碰盘的跳线设置方法一般可以在盘体金属盖饭的标识中找到。Seagate硬盘短接的跳线用矩形框框着,其设置硬盘为主盘或该通道上只单独连接一个硬盘,即该硬焱独占一个IDE通道,这个通道上不能有从盘;"Drive is slave”即表示当前硬盘为从盘;'Master with a non—ATA compatible slave”即表示在一个主盘,而从盘是不与mlA接口硬盘兼容的硬盘,这包括老式的不支持DMA33的硬盘或SCSI接口硬盘;“CabIe Select”即使用数据线选择硬盘主从,无跳线(表示当前硬盘为从盘)。
(3)IBM硬盘
传统的硬盘上只有Master、Slave、Cable Select三种跳线,个别的硬盘组合更多一点,也还是离不开这几个概念。但IBM硬盘就是与众不同,它的跳线特别复杂,其跳线设置图示一般可以在接口上方找到,主要有四种设置方式:“Device 0(Master)”(主盘)、“Device 1(Slave)”(从盘)、“Cable Select”(电缆选择)、“Forcing DEV 1 Present”(即设备0强制设备1存在,如果你的从盘比较旧,不能告之系统总线自己的存在,就应该将主盘设置为本跳线)。
当你的电脑不识别新的硬盘时,建议先将默认的16 Heads设置修改成“15 Heads”设置,不成功再修改成“2/32GB CLIP”设置。
小提示:硬盘的跳线的图示虽然明确,但分清楚哪一边是开始端并不是很容易,解决的方法一个是从助硬盘电路板那边的说明,另外一个是借助开机自检中关于硬盘的检测信息来确定设置是否正确。
(2)Western Digital(西部数据)硬盘
Western Digital硬盘的跳线设置图示一般可以在盘体的正面找到,短接的跳线被框上黑色长方块,主要有三种设置方式:“Slave”(表示当前硬盘为从盘)、“Master w/Slave present”(表示当前盘为主盘,同时存在从盘)、“Single or Master”(表示设置硬盘为主盘或该通道上只单独连接一个硬盘,即该硬盘独占一个IDE通道,这个通道上不能有从盘)。

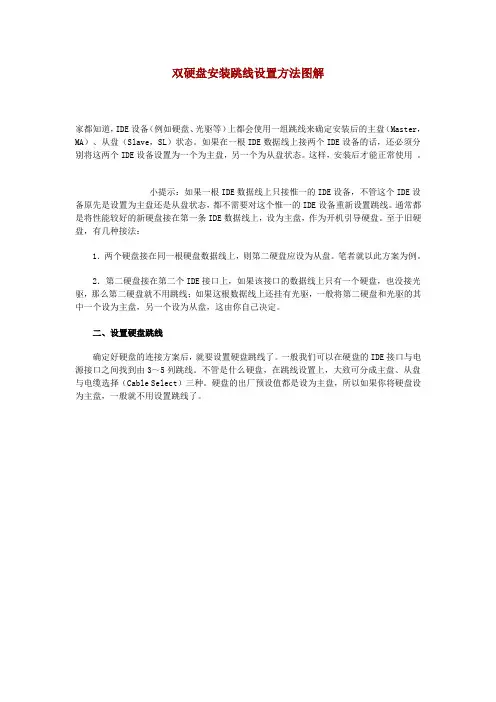

双硬盘安装跳线设置方法图解

双硬盘安装跳线设置方法图解

双硬盘安装跳线设置方法图解大家都知道,IDE设备(例如硬盘、光驱等)上都会使用一组跳线来确定安装后的主盘(Master,MA)、从盘(Slave,SL)状态。

如果在一根IDE数据线上接两个IDE设备的话,还必须分别将这两个IDE设备设置为一个为主盘,另一个为从盘状态。

这样,安装后才能正常使用。

小提示:如果一根IDE数据线上只接惟一的IDE设备,不管这个IDE设备原先是设置为主盘还是从盘状态,都不需要对这个惟一的IDE设备重新设置跳线。

通常都是将性能较好的新硬盘接在第一条IDE数据线上,设为主盘,作为开机引导硬盘。

至于旧硬盘,有几种接法:1.两个硬盘接在同一根硬盘数据线上,则第二硬盘应设为从盘。

笔者就以此方案为例。

2.第二硬盘接在第二个IDE接口上,如果该接口的数据线上只有一个硬盘,也没接光驱,那么第二硬盘就不用跳线;如果这根数据线上还挂有光驱,一般将第二硬盘和光驱的其中一个设为主盘,另一个设为从盘,这由你自己决定。

二、设置硬盘跳线确定好硬盘的连接方案后,就要设置硬盘跳线了。

一般我们可以在硬盘的IDE接口与电源接口之间找到由3~5列跳线。

不管是什么硬盘,在跳线设置上,大致可分成主盘、从盘与电缆选择(Cable Select)三种。

硬盘的出厂预设值都是设为主盘,所以如果你将硬盘设为主盘,一般就不用设置跳线了。

硬盘跳线大多设置在硬盘的电源插座和数据线接口之间笔者曾经看到一块三星硬盘的跳线是设置在硬盘背面的电路板上。

然后根据硬盘正面或数据线接口上方标示的跳线设置方法,如本例的希捷4.3GB硬盘正面就有跳线设置图三、安装硬盘与数据线打开机箱,将硬盘装入机箱的3.5英寸安装架,并用螺钉固定。

将第一根IDE数据线未端插入老硬盘的IDE接口,IDE数据线中端插入新硬盘的IDE接口,如图4所示。

而且,IDE数据线的Pin1(也就是红边)必须与硬盘和IDE接口的Pin1相连接。

最后再将梯形的四针电源插头接到硬盘的电源插座上。

双硬盘安装跳线设置方法图解

双硬盘安装跳线设置方法图解

双硬盘安装跳线设置方法图解家都知道,IDE设备(例如硬盘、光驱等)上都会使用一组跳线来确定安装后的主盘(Master,MA)、从盘(Slave,SL)状态。

如果在一根IDE数据线上接两个IDE设备的话,还必须分别将这两个IDE设备设置为一个为主盘,另一个为从盘状态。

这样,安装后才能正常使用。

小提示:如果一根IDE数据线上只接惟一的IDE设备,不管这个IDE设备原先是设置为主盘还是从盘状态,都不需要对这个惟一的IDE设备重新设置跳线。

通常都是将性能较好的新硬盘接在第一条IDE数据线上,设为主盘,作为开机引导硬盘。

至于旧硬盘,有几种接法:1.两个硬盘接在同一根硬盘数据线上,则第二硬盘应设为从盘。

笔者就以此方案为例。

2.第二硬盘接在第二个IDE接口上,如果该接口的数据线上只有一个硬盘,也没接光驱,那么第二硬盘就不用跳线;如果这根数据线上还挂有光驱,一般将第二硬盘和光驱的其中一个设为主盘,另一个设为从盘,这由你自己决定。

二、设置硬盘跳线确定好硬盘的连接方案后,就要设置硬盘跳线了。

一般我们可以在硬盘的IDE接口与电源接口之间找到由3~5列跳线。

不管是什么硬盘,在跳线设置上,大致可分成主盘、从盘与电缆选择(Cable Select)三种。

硬盘的出厂预设值都是设为主盘,所以如果你将硬盘设为主盘,一般就不用设置跳线了。

硬盘跳线大多设置在硬盘的电源插座和数据线接口之间笔者曾经看到一块三星硬盘的跳线是设置在硬盘背面的电路板上。

然后根据硬盘正面或数据线接口上方标示的跳线设置方法,如本例的希捷4.3GB硬盘正面就有跳线设置图。

硬盘跳线设置根据图中标示的设置方案,取出所有跳线帽就是从盘了三、安装硬盘与数据线打开机箱,将硬盘装入机箱的3.5英寸安装架,并用螺钉固定。

将第一根IDE数据线未端插入老硬盘的IDE接口,IDE数据线中端插入新硬盘的IDE接口,如图4所示。

而且,IDE 数据线的Pin1(也就是红边)必须与硬盘和IDE接口的Pin1相连接。

硬盘跳线设置图解

硬盘跳线设置图解

置方法有点偏差,那么就可以在硬盘的线路板上、硬盘 正面或IDE接口旁边上找到跳线说明图示然后自行设置即 可。
版权所有 禁止转载 谢谢!
高仿奢侈品 http://www.ahuo.ru/
盘 3、“Masterwithanon-ATAcompatibleslave”是指表示存在 一个主盘,而从盘是不与ATA接口硬、“CableSelect ”是指使用数据线选择硬盘主从,此方式 利用经过特殊处理的数
据线来设定主盘和从盘,第28根数据线为选择线,有则 为主盘,无则为从盘。 可以根据以上四条来对硬盘设置跳线了,但是可能由于 硬盘的品牌不同,设
硬盘跳线设置的方法很简单,但是每个品牌的跳线的设 置方法都是不一样的。在这里小编就例举希捷硬盘来说 说硬盘跳线设置方法吧。设置跳线的方法是在跳线
位置多在硬盘后面数据线接口和电源线接口之间即可。 设置跳线的说明有4种: 1、“MasterorSingledrive”是指表示设置硬盘
为主盘或该通道上只单独连接一个硬盘,即该硬盘独占 一个IDE通道,这个通道上不能有从盘 2、“DriveisSlave”是指表示当前硬盘为从

硬盘跳线 - 记事本

硬盘跳线 - 记事本

硬盘跳线设置硬件是有参数作为开关来设置的, 硬件的设置开关就称为“跳线”(J u m p e r)。

一、了解跳线的类型迄今为止,跳线已经发展到了三代, 分别是键帽式跳线、D I P式跳线、软跳线。

1.键帽式跳线 键帽式跳线是由两部分组成: 底座部分和键帽部分(如图1所示)。

前者是向上直立的两根或三根不连通的针, 相邻的两根针决定一种开关功能。

对跳线的操作只有短接和断开两种。

当使用某个跳线时,即短接某个跳线时, 就将一个能让两根针连通的键帽给它俩带上, 这样两根针就连通了,对应该跳线的功能就有了, 否则,可以将键帽只带在一根针上, 键帽的另一根管空着,这样,因为两根针没有连通, 对应的功能就被禁止了,而且键帽就不会丢失。

因为带键帽只表示接通,所以没有插反的问题。

键帽式的跳线分两针的和三针的,两针的使用比较方便, 应用更广泛,短接就表示具有某个功能, 断开就表示禁止某个功能;三针的比较复杂些, 比如有针1、2、3,那么短接针1、2表示一种功能, 而短接2、3表示另外一种功能。

图12.D I P式跳线 D I P式跳线也被称作D I P组合开关, D I P开关不仅可以单独使用一个按钮开关表示一种功能, 更可以组合几个D I P开关来表示更多的状态,更多的功能。

如图2所示,D I P开关的一个可以两边扳动的钮就决定了两种开关状态, 一面表示开(O N),另外一面表示关(O F F)。

而对于组合状态的使用,有多少D I P开关就能表示2的多少次幂的状态, 就有多少个数值可以选择, 因?隓I P开关时必须对照说明书中的表格设置数值, 否则根本搞不清楚这么多的状态。

图23.软跳线 软跳线并没有实质的跳线, 也就是对C P U相关的设置不再使用硬件跳线, 而是通过C M O S S e t u p程序中进行设置(如图3所示), 根本不需要再打开机箱,非常方便。

图3二、设置跳线 在电脑配件中,主板、硬盘、光驱、声卡都存在跳线, 以主板跳线最为复杂,硬盘次之。

IDE硬盘跳线设置

IDE硬盘跳线设置

IDE硬盘跳线方式图解IDE硬盘跳线方式图解一般来说,硬盘出厂时默认的设置是作为主盘,当只安装一个硬盘时是不需要改动的;但当安装多个硬盘时,就需要对硬盘跳线重新设置了。

硬盘上的跳线比较简单,其跳线位置多在硬盘后面数据线接口和电源线接口之间(如图7)。

图7 硬盘跳线图8 硬盘表面的跳线说明在硬盘表面还有关于跳线设置的说明,以希捷硬盘为例(如图8),主要有四种设置方式:“Master or Single drive”(表示设置硬盘为主盘或该通道上只单独连接一个硬盘,即该硬盘独占一个IDE通道,这个通道上不能有从盘)、“Drive is Slave”(表示当前硬盘为从盘)、“Master with a non-ATA compatible slave”(表示存在一个主盘,而从盘是不与ATA接口硬盘兼容的硬盘,这包括老式的不支持DMA33的硬盘或SCSI 接口硬盘)、“Cable Select”(使用数据线选择硬盘主从,此方式利用经过特殊处理的数据线来设定主盘和从盘,第28根数据线为选择线,有则为主盘,无则为从盘。

真正支持这种功能的数据线,市场很少见到)小提示:硬盘跳线还没有统一的标准,不同品牌的硬盘,跳线的设置方法可能会有所不同。

通常我们都可以在硬盘的线路板上、硬盘正面或IDE接口旁边上找到跳线说明图示光驱跳线图解光驱在出厂后默认被设为从盘。

光驱跳线与硬盘跳线很类似,其跳线位置多在光驱后面,数据线接口和电源线接口之间。

一般只有Master(主盘)、Slave(从盘)、Cable Select(线缆选择)三种,很少有其他情况,各个品牌的光驱几乎都是这样,相对来说很规范,使得设置比较简单。

通常我们可以在IDE接口上部找到跳线说明图示(如图9)。

图9 光驱跳线说明小提示:如果光驱和硬盘共用一根IDE数据线,光驱跳线通常选择为Slave,硬盘则设为Master。

如果光驱是独立连接的IDE线,则可以大大方方地跳成Master。

图解跳线设置

图解跳线设置

图解跳线你知道DOS的命令参数吗?比如DOS的DIR命令的参数,使用DIR/P会显示一屏目录信息后暂停下来。

这些参数也被称作开关。

参数或开关给使用者以很大的灵活性,可以适应多种不同的需要!与软件一样,硬件也是有参数有开关可以设置的,硬件的设置开关就称为“跳线”(Jumper)。

熟练的掌握跳线是装机必备的技术之一。

一、了解跳线的类型迄今为止,跳线已经发展到了三代,分别是键帽式跳线、DIP式跳线、软跳线。

1.键帽式跳线键帽式跳线是由两部分组成:底座部分和键帽部分(如图1所示)。

前者是向上直立的两根或三根不连通的针,相邻的两根针决定一种开关功能。

对跳线的操作只有短接和断开两种。

当使用某个跳线时,即短接某个跳线时,就将一个能让两根针连通的键帽给它俩带上,这样两根针就连通了,对应该跳线的功能就有了。

否则,可以将键帽只带在一根针上,键帽的另一根管空着。

这样,因为两根针没有连通,对应的功能就被禁止了,而且键帽就不会丢失。

因为带键帽只表示接通,所以没有插反的问题。

键帽式的跳线分两针的和三针的,两针的使用比较方便,应用更广泛,短接就表示具有某个功能,断开就表示禁止某个功能三针的比较复杂些,比如有针1.2.3,那么短接针1.2表示一种功能,而短接2.3表示另外一种功能。

2.DIP式跳线DIP式跳线也被称作DIP组合开关,DIP开关不仅可以单独使用一个按钮开关表示一种功能,更可以组合几个DIP开关来表示更多的状态,更多的功能。

如图2所示,DIP开关的一个可以两边扳动的钮就决定了两种开关状态,一面表示开(ON),另外一面表示关(OFF)。

而对于组合状态的使用,有多少DIP 开关就能表示2的多少次幂的状态,就有多少个数值可以选择,因此,进入DIP开关时必须对照说明书中的表格设置数值,否则你根本搞不清楚这么多的状态。

3.软跳线软跳线并没有实质的跳线,也就是对CPU相关的设置不再使用硬件跳线,而是通过CMOS Setup程序中进行设置(如图3所示),根本不需要再打开机箱,非常方便。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

硬盘跳线设置图解硬件是有参数作为开关来设置的,硬件的设置开关就称为“跳线”(Jumper)。

一、了解跳线的类型迄今为止,跳线已经发展到了三代,分别是键帽式跳线、DIP式跳线、软跳线。

1.键帽式跳线键帽式跳线是由两部分组成:底座部分和键帽部分(如图1所示)。

前者是向上直立的两根或三根不连通的针,相邻的两根针决定一种开关功能。

对跳线的操作只有短接和断开两种。

当使用某个跳线时,即短接某个跳线时,就将一个能让两根针连通的键帽给它俩带上,这样两根针就连通了,对应该跳线的功能就有了,否则,可以将键帽只带在一根针上,键帽的另一根管空着,这样,因为两根针没有连通,对应的功能就被禁止了,而且键帽就不会丢失。

因为带键帽只表示接通,所以没有插反的问题。

键帽式的跳线分两针的和三针的,两针的使用比较方便,应用更广泛,短接就表示具有某个功能,断开就表示禁止某个功能;三针的比较复杂些,比如有针1、2、3,那么短接针1、2表示一种功能,而短接2、3表示另外一种功能。

图12.DIP式跳线DIP式跳线也被称作DIP组合开关, DIP开关不仅可以单独使用一个按钮开关表示一种功能,更可以组合几个DIP开关来表示更多的状态,更多的功能。

如图2所示,DIP开关的一个可以两边扳动的钮就决定了两种开关状态,一面表示开(ON),另外一面表示关(OFF)。

而对于组合状态的使用,有多少DIP 开关就能表示2的多少次幂的状态,就有多少个数值可以选择,因? 隓IP开关时必须对照说明书中的表格设置数值,否则根本搞不清楚这么多的状态。

图23.软跳线软跳线并没有实质的跳线,也就是对CPU相关的设置不再使用硬件跳线,而是通过CMOS Setup程序中进行设置(如图3所示),根本不需要再打开机箱,非常方便。

图3二、设置跳线在电脑配件中,主板、硬盘、光驱、声卡都存在跳线,以主板跳线最为复杂,硬盘次之。

1.主板跳线主板上的跳线一般包括CPU设置跳线、CMOS清除跳线、 BIOS禁止写跳线等。

其中,以CPU设置跳线最为复杂,如果主板比较老,就必须在主板上设置内核电压、外频、倍频跳线。

根据主板说明书和CPU频率,设置上述对应跳线。

通常情况下,主板上对应CPU电压的是一组跳线(如图4所示),每个跳线都对应着一个电压值,找到合适的电压值,插上一个键帽短接它,就选择了这个电压值。

同理,找到外频跳线(如图5所示)和倍频跳线(如图6所示),分别进行设置合适的外频和倍频。

注意,每组跳线中只能选择一个跳线短接。

图4图5 图6新的主板更为用户考虑的周全,几乎全部使用类似的软跳线,只剩下主板上的CMOS跳线开关还使用着最最原始的键帽跳线,它多是三针的跳线,如图1所示。

通常,短接针1、2,表示正常使用主板CMOS,而短接2、3则表示清除CMOS内容。

禁止写BIOS的功能并不是每个主板都有的,一般为两针跳线,具体是短接才能写BIOS还是断开才能写BIOS,要看主板说明书。

有些主板会让用户自己选择软跳线还是DIP跳线,如华硕的P4T,若将主板上的10个DIP开关全设置为OFF,就表示使用BIOS中的软跳线设置,否则,就选择DIP跳线,其中开关6~10表示外频设置,主板说明书上有个大表格,需要对照表格操作,选择合适的外频, DIP开关1~4表示倍频,它有2的4次幂种状态,即有16种状态,最多可以让使用者选择16种电压值。

说明书上提供了14种倍频选择,剩余的两种状态,不是留着将来扩展功能,就是厂家没有公开的跳线或参数!2.硬盘跳线硬盘上的跳线是比较简单的,其跳线位置多在硬盘后面,如硬盘后面跳线图所示。

其跳线在数据线接口和电源线接口之间,白色的键帽清晰可见。

而硬盘表面和这个“之间”的位置对应的电路板的一面,都有关于跳线设置的说明,如硬盘电路板上跳线说明图。

虽然不同的品牌的硬盘跳线有所不同,但因为硬盘属于IDE接口设备,所以一般都分为三种跳线设置,它们分别是“Master”、“Slave”、“Cable Select”(简称CS)。

“Master”(主)表示主盘,是一个IDE通道上第一个被系统检测的设备,一个主板通常有两个IDE设备通道,而一个通道上最多能连接两个IDE设备,它们有主从之分。

“Slave”(从)表示从盘,是一个IDE通道上第二个被系统检测的设备。

“Cable Select”(线缆选择)表示使用特殊的硬盘数据线连接主板,跳线就决定了硬盘的主从位置。

真正支持这种功能的数据线市场很少见到。

80针数据线实际上已经不理睬硬盘上的任何跳线设置,其黑色一端必须接主板IDE接口,蓝色端连接主设备,灰色的一端连接从设备,你的硬盘使用什么样的跳线都不起作用。

这样的线适合今天的支持DMA66/100/133接口的硬盘。

如果硬盘跳线设置错误,会导致一个IDE通道上的两个设备冲突,多不能使电脑正常引导,但不会导致硬件损伤。

一般只有在一个通道上的两个设备的设置相同时才会引起冲突,比如都设置成主盘或都设置成从盘了。

同一个通道上两个设备设置没有冲突,一个为主,一个为从,但不兼容的事情发生的还是不多。

因为硬盘跳线还没有统一的标准,因此看一下主流硬盘的具体跳线说明。

通常可以在硬盘的电路板上、硬盘正面或IDE接口旁边上找到跳线说明图示。

(1)Seagate(希捷)硬盘图7Seagate硬盘的跳线设置图示一般可以在盘体的反面找到,短接的跳线被框上长方框,主要有四种设置方式:“Master or Single drive” (表示设置硬盘为主盘或该通道上只单独连接一个硬盘,即该硬盘独占一个IDE通道,这个通道上不能有从盘)、“Drive is slave”(表示当前硬盘为从盘)、“Master with a non-ATA compatible slave”(表示存在一个主盘,而从盘是不与ATA接口硬盘兼容的硬盘,这包括老式的不支持DMA33的硬盘或SCSI接口硬盘)、“Cable Select”(使用数据线选择硬盘主从)、无跳线(表示当前硬盘为从盘)。

(2)Western Digital(西部数据)硬盘图8Western Digital硬盘的跳线设置图示一般可以在盘体的正面找到,短接的跳线被框上黑色长方块,主要有三种设置方式:“Slave”(表示当前硬盘为从盘)、“Master w/Slave present” (表示当前盘为主盘,同时存在从盘)、“Single or Master” (表示设置硬盘为主盘或该通道上只单独连接一个硬盘,即该硬盘独占一个IDE通道,这个通道上不能有从盘)。

(3)Maxtor(迈拓)硬盘图9Maxtor硬盘的跳线设置图示一般可以在盘体的正面找到,短接的跳线被涂上黑色,主要有三种设置方式:“Master(Factory default)”(主盘)、“Slave (Jumper Parking Position)”(从盘)、“Cable select for Master/Slave”(电缆选择)。

(4)IBM硬盘图10传统的硬盘上只有Master、Slave、 Cable Select三种跳线,个别的硬盘组合更多一点,也还是离不开这几个概念。

但IBM硬盘就是与众不同,它的跳线特别复杂,其跳线设置图示一般可以在接口上方找到,主要有四种设置方式:“Device 0(Master)”(主盘)、“Device1(Slave)”(从盘)、“Cable Select”(电缆选择)、“Forcing DEV 1 Present” (即设备0强制设备1存在,如果从盘比较旧,不能告之系统总线自己的存在,就应该将主盘设置为本跳线)。

以上这四种设置方式又可分别设置四种不同的状态:“15Heads” (个别系统要求系统使用15 Heads的设置,硬盘的容量保持不变)、“16Heads”(硬盘的默认设置是16 Heads)、“2/32GB CLIP”(对于DJNA 模式的硬盘,如果BIOS的LBA模式与柱面数大于4096的硬盘不兼容,本跳线将多余的柱面忽略,让LBA方式只使用4096个柱面,管理2GB空间,也就是将大硬盘当2GB的硬盘使用。

对于容量小于34GB的DTLA或DPTA模式的硬盘,如果BIOS的LBA模式与柱面数大于4096的硬盘不兼容,本跳线将多余的柱面忽略,让LBA方式只使用4096个柱面,管理2GB空间。

也就是将大硬盘当2GB的硬盘使用。

但硬盘在LBA模式中显示的柱面值并不改变。

对于容量大于等于34GB的DTLA或DPTA模式的硬盘,如果BIOS的LBA模式与扇区数大于66055248的硬盘不兼容,本跳线将多余的柱面忽略,让LBA方式只使用66055248个扇区,管理32GB空间。

也就是将大硬盘当32GB的硬盘使用。

)、“Auto Spin Disable” (允许硬盘在等待状态中被唤醒)。

当电脑不识别新的硬盘时,建议先将默认的16 Heads设置修改成“15Heads”设置,不成功再修改成“2/32GB CLIP”设置。

硬盘的跳线的图示虽然明确,但分清楚哪一边是开始端并不是很容易,解决的方法一个是从助硬盘电路板那边的说明,另外一个是借助开机自检中关于硬盘的检测信息来确定设置是否正确。

3.光驱跳线光驱跳线与硬盘跳线很类似,其跳线位置多在光驱后面,数据线接口和电源线接口之间,如光驱后面跳线图。

一般只有Master、Slave、Cable Select 三种,很少有其它情况,各个品牌的光驱几乎都是这样,相对来说很是规范,使得设置比较简单。

通常可以在IDE接口上部找到跳线说明图示,如图11所示。

图114.声卡跳线PCI声卡一般只有连接光驱的CD模拟输出接口的几种音频线接口和SPDIF音频数字接口(与光驱数字接口连接),根本没有任何跳线需要设置。

旧的ISA声卡的跳线也比较简单,通常只有一两个跳线,比如是否使用声卡上功率放大器,解决麦克不兼容跳线,如图12所示当中的JP1跳线。

当麦克在声卡上不能正常使用时,可以尝试改变这个跳线。

对于功率放大(AMP)跳线,它表示是否采用声卡上的功率放大器,它一般使用在没有功率放大器的音箱上,这类音箱现在已经很少使用,因此该跳线也就没有存在的意义了。

图12关于Maxtor硬盘跳线>>> 星钻、金钻跳线图注:星钻三代D540X—4K 、金钻PLUS 8和金钻七代D740X—6L不属于此范围。

跳线图如下:左边是数据线接口,右边是电源线接口。

横着插的跳线帽不起作用,拔掉也可以。

除了主盘限制容量的跳线需两个跳线帽,其他情况一个帽就够了。

一般情况下:主盘跳线:跳J50 从盘跳线:主板无法识别大硬盘时:先设置如下跳线,然后运行MaxBlast软件对硬盘分区格式化。

主盘跳线(限制容量):这种情况必须要两个跳线帽,跳J50和J46。
