主从盘跳线设置

Master”（表示设置硬盘为主盘或该通道上只单独连接一个硬盘，即该硬盘独占一个IDE通道，这个通道上不能有从盘）。
（3）Maxtor（迈拓）硬盘
Maxtor硬盘的跳线设置图示一般可以在盘体的正面找到，短接的跳线被涂上黑色，主要有三种设置方式：“Master（Factory
default）”（主盘）、“Slave（Jumper Parking Position）”（从盘）、“Cable select for
如何设置硬盘跳线
硬盘上的跳线是比较简单的，其跳线位置多在硬盘后面，如硬盘后面跳线图所示。其跳线在数据线接口和电源线接口之间，白色的键帽清晰可见。而硬盘表面和这个“之间”的位置对应的电路板的一面，都有关于跳线设置的说明，如硬盘电路板上跳线说明图。
虽然不同的品牌的硬盘跳线有所不同，但因为硬盘属于IDE接口设备，所以一般都分为三种跳线设置，它们分别是“Master”、“Slave”、“Cable
Heads”（硬盘的默认设置是16 Heads）、“2/32GB
CLIP”（对于DJNA模式的硬盘，如果BIOS的LBA模式与柱面数大于4096的硬盘不兼容，本跳线将多余的柱面忽略，让LBA方式只使用4096个柱面，管理2GB空间，也就是将大硬盘当2GB的硬盘使用。对于容量小于34GB的DTLA或DPTA模式的硬盘，如果BIOS的LBA模式与柱面数大于4096的硬盘不兼容，本跳线将多余的柱面忽略，让LBA方式只使用4096个柱面，管理2GB空间。也就是将大硬盘当2GB的硬盘使用。但硬盘在LBA模式中显示的柱面值并不改变。对于容量大于等于34GB的DTLA或DPTA模式的硬盘，如果BIOS的LBA模式与扇区数大于66055248的硬盘不兼容，本跳线将多余的柱面忽略，让LBA方式只使用66055248个扇区，管理32GB空间。也就是将大硬盘当32GB的硬盘使用。）、“Auto

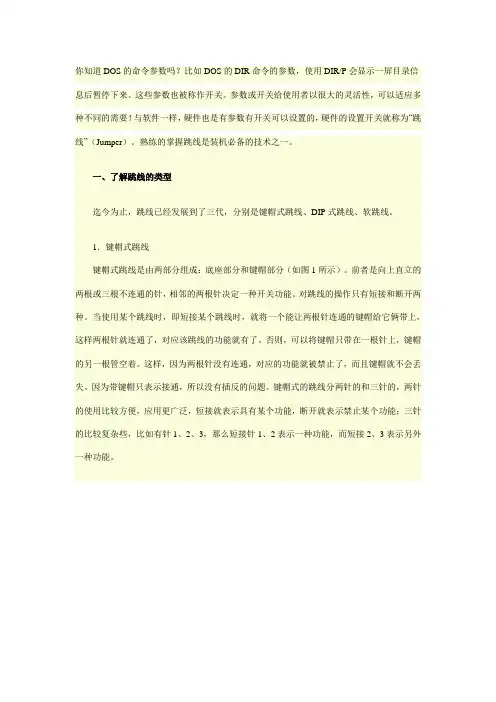

图解跳线设置

你知道DOS的命令参数吗？比如DOS的DIR命令的参数，使用DIR/P会显示一屏目录信息后暂停下来。

这些参数也被称作开关。

参数或开关给使用者以很大的灵活性，可以适应多种不同的需要！与软件一样，硬件也是有参数有开关可以设置的，硬件的设置开关就称为“跳线”（Jumper）。

熟练的掌握跳线是装机必备的技术之一。

一、了解跳线的类型迄今为止，跳线已经发展到了三代，分别是键帽式跳线、DIP式跳线、软跳线。

1．键帽式跳线键帽式跳线是由两部分组成：底座部分和键帽部分（如图1所示）。

前者是向上直立的两根或三根不连通的针，相邻的两根针决定一种开关功能。

对跳线的操作只有短接和断开两种。

当使用某个跳线时，即短接某个跳线时，就将一个能让两根针连通的键帽给它俩带上，这样两根针就连通了，对应该跳线的功能就有了。

否则，可以将键帽只带在一根针上，键帽的另一根管空着。

这样，因为两根针没有连通，对应的功能就被禁止了，而且键帽就不会丢失。

因为带键帽只表示接通，所以没有插反的问题。

键帽式的跳线分两针的和三针的，两针的使用比较方便，应用更广泛，短接就表示具有某个功能，断开就表示禁止某个功能；三针的比较复杂些，比如有针1、2、3，那么短接针1、2表示一种功能，而短接2、3表示另外一种功能。

2．DIP式跳线DIP式跳线也被称作DIP组合开关，DIP开关不仅可以单独使用一个按钮开关表示一种功能，更可以组合几个DIP开关来表示更多的状态，更多的功能。

如图2所示，DIP开关的一个可以两边扳动的钮就决定了两种开关状态，一面表示开（ON），另外一面表示关（OFF）。

而对于组合状态的使用，有多少DIP开关就能表示2的多少次幂的状态，就有多少个数值可以选择，因此，进入DIP开关时必须对照说明书中的表格设置数值，否则你根本搞不清楚这么多的状态。

3．软跳线软跳线并没有实质的跳线，也就是对CPU相关的设置不再使用硬件跳线，而是通过CMOS Setup程序中进行设置（如图3所示），根本不需要再打开机箱，非常方便。

硬盘跳线设置

（1）Seagate硬盘常见跳线设置
Seagate碰盘的跳线设置方法一般可以在盘体金属盖饭的标识中找到。Seagate硬盘短接的跳线用矩形框框着，其设置硬盘为主盘或该通道上只单独连接一个硬盘，即该硬焱独占一个IDE通道，这个通道上不能有从盘；"Drive is slave”即表示当前硬盘为从盘；'Master with a non—ATA compatible slave”即表示在一个主盘，而从盘是不与mlA接口硬盘兼容的硬盘，这包括老式的不支持DMA33的硬盘或SCSI接口硬盘；“CabIe Select”即使用数据线选择硬盘主从,无跳线（表示当前硬盘为从盘）。
（3）IBM硬盘
传统的硬盘上只有Master、Slave、Cable Select三种跳线，个别的硬盘组合更多一点，也还是离不开这几个概念。但IBM硬盘就是与众不同，它的跳线特别复杂，其跳线设置图示一般可以在接口上方找到，主要有四种设置方式：“Device 0（Master）”（主盘）、“Device 1（Slave）”（从盘）、“Cable Select”（电缆选择）、“Forcing DEV 1 Present”（即设备0强制设备1存在，如果你的从盘比较旧，不能告之系统总线自己的存在，就应该将主盘设置为本跳线）。
当你的电脑不识别新的硬盘时，建议先将默认的16 Heads设置修改成“15 Heads”设置，不成功再修改成“2/32GB CLIP”设置。
小提示：硬盘的跳线的图示虽然明确，但分清楚哪一边是开始端并不是很容易，解决的方法一个是从助硬盘电路板那边的说明，另外一个是借助开机自检中关于硬盘的检测信息来确定设置是否正确。
（2）Western Digital（西部数据）硬盘
Western Digital硬盘的跳线设置图示一般可以在盘体的正面找到，短接的跳线被框上黑色长方块，主要有三种设置方式：“Slave”（表示当前硬盘为从盘）、“Master w/Slave present”（表示当前盘为主盘，同时存在从盘）、“Single or Master”（表示设置硬盘为主盘或该通道上只单独连接一个硬盘，即该硬盘独占一个IDE通道，这个通道上不能有从盘）。

硬盘跳线 - 记事本

硬盘跳线设置硬件是有参数作为开关来设置的，硬件的设置开关就称为“跳线”（J u m p e r）。

一、了解跳线的类型迄今为止，跳线已经发展到了三代，分别是键帽式跳线、D I P式跳线、软跳线。

1．键帽式跳线键帽式跳线是由两部分组成：底座部分和键帽部分（如图1所示）。

前者是向上直立的两根或三根不连通的针，相邻的两根针决定一种开关功能。

对跳线的操作只有短接和断开两种。

当使用某个跳线时，即短接某个跳线时，就将一个能让两根针连通的键帽给它俩带上，这样两根针就连通了，对应该跳线的功能就有了，否则，可以将键帽只带在一根针上，键帽的另一根管空着，这样，因为两根针没有连通，对应的功能就被禁止了，而且键帽就不会丢失。

因为带键帽只表示接通，所以没有插反的问题。

键帽式的跳线分两针的和三针的，两针的使用比较方便，应用更广泛，短接就表示具有某个功能，断开就表示禁止某个功能；三针的比较复杂些，比如有针1、2、3，那么短接针1、2表示一种功能，而短接2、3表示另外一种功能。

图12．D I P式跳线 D I P式跳线也被称作D I P组合开关， D I P开关不仅可以单独使用一个按钮开关表示一种功能，更可以组合几个D I P开关来表示更多的状态，更多的功能。

如图2所示，D I P开关的一个可以两边扳动的钮就决定了两种开关状态，一面表示开（O N），另外一面表示关（O F F）。

而对于组合状态的使用，有多少D I P开关就能表示2的多少次幂的状态，就有多少个数值可以选择，因?隓I P开关时必须对照说明书中的表格设置数值，否则根本搞不清楚这么多的状态。

图23．软跳线软跳线并没有实质的跳线，也就是对C P U相关的设置不再使用硬件跳线，而是通过C M O S S e t u p程序中进行设置（如图3所示），根本不需要再打开机箱，非常方便。

图3二、设置跳线在电脑配件中，主板、硬盘、光驱、声卡都存在跳线，以主板跳线最为复杂，硬盘次之。

IDE硬盘跳线设置

IDE硬盘跳线方式图解IDE硬盘跳线方式图解一般来说，硬盘出厂时默认的设置是作为主盘，当只安装一个硬盘时是不需要改动的；但当安装多个硬盘时，就需要对硬盘跳线重新设置了。

硬盘上的跳线比较简单，其跳线位置多在硬盘后面数据线接口和电源线接口之间（如图7）。

图7 硬盘跳线图8 硬盘表面的跳线说明在硬盘表面还有关于跳线设置的说明，以希捷硬盘为例（如图8），主要有四种设置方式：“Master or Single drive”（表示设置硬盘为主盘或该通道上只单独连接一个硬盘，即该硬盘独占一个IDE通道，这个通道上不能有从盘）、“Drive is Slave”（表示当前硬盘为从盘）、“Master with a non-ATA compatible slave”（表示存在一个主盘，而从盘是不与ATA接口硬盘兼容的硬盘，这包括老式的不支持DMA33的硬盘或SCSI 接口硬盘）、“Cable Select”（使用数据线选择硬盘主从，此方式利用经过特殊处理的数据线来设定主盘和从盘，第28根数据线为选择线，有则为主盘，无则为从盘。

真正支持这种功能的数据线，市场很少见到）小提示：硬盘跳线还没有统一的标准，不同品牌的硬盘，跳线的设置方法可能会有所不同。

通常我们都可以在硬盘的线路板上、硬盘正面或IDE接口旁边上找到跳线说明图示光驱跳线图解光驱在出厂后默认被设为从盘。

光驱跳线与硬盘跳线很类似，其跳线位置多在光驱后面，数据线接口和电源线接口之间。

一般只有Master（主盘）、Slave（从盘）、Cable Select（线缆选择）三种，很少有其他情况，各个品牌的光驱几乎都是这样，相对来说很规范，使得设置比较简单。

通常我们可以在IDE接口上部找到跳线说明图示（如图9）。

图9 光驱跳线说明小提示：如果光驱和硬盘共用一根IDE数据线，光驱跳线通常选择为Slave，硬盘则设为Master。

如果光驱是独立连接的IDE线，则可以大大方方地跳成Master。

如何设置硬盘跳线

如何设置硬盘跳线主板、硬盘……上有很多小的方形塑料帽，其内部是金属（这就是跳帽，作用就是改变电路用的，这就是跳线）（有的主板上是使用一些开关进行跳线）以前的装机的时候，需要根据你的硬件具体配置，跳线以使其正常工作（硬跳线）；而现在的机器会自动识别硬件的配置，自动跳线（软跳线）。

可以说现在基本不用跳线，除非你想装什么多硬盘（光驱）……清除CMOS密码……跳线的设置：master（主盘）、slave（从盘）、cable select（根据在数据线上的位置决定主从）主板上面有两个IDE接口，用来连接硬盘或光驱一个IDE接口最多可以接两个IDE设备，这就是说，一般的PC你要想接的硬盘数最多也只能是4个；一个IDE接口能够通过一根数据线同时挂上两个硬盘，这就有了跳线问题，为了区分这两个硬盘，必须要给他们做上“标记”，我们能够直接操作的那就是跳线；一般在硬盘体上面都有说明，跳线要如何设置才能够让系统正常启动；如果是系统硬盘的话当然要把它设置成Master模式，即把它当作主硬盘，一般也把它接到第一个IDE接口上，当然接到第二个IDE接口上也不会出现什么严重问题，只是可能每次系统会弹出选择框要你选择从哪个盘启动；所以这个习惯上一般是先把第一个IDE接口的位置占满之后再挂到第二个IDE 接口上，另外一个习惯就是光驱一般接到第二个IDE接口上。

所以现在我们假设第一个IDE接口上已经接了一个跳线设为Master模式的硬盘，你现在还想在这个接口上通过同一根数据线再接一个硬盘的话，那么你必须要把这个后来挂上去的硬盘的跳线设为Slave模式，即从盘模式。

如果你把两个都设为Master的话，系统肯定不能启动！那么第二个IDE接口你也要挂两个硬盘的话，不管其中一个硬盘是不是系统盘，你都要把他们的主从分开，依照上面的设置行事；另外还有一点就是，现在的主板一般都有主从硬盘自动选择功能（98年以前的主板可能没有这种功能），所以你只要把你所要挂到机器上所有的硬盘的跳线设置为cable select（根据在数据线上的位置决定主从）就可以了！关于硬盘跳线如何手动具体设置，一般的硬盘体上都有配图参考说明硬盘跳线设置跳线设置迈拓硬盘有三种跳线A、B和C型，请对照您的硬盘设置跳线。

硬盘路线的设置

硬盘路线的设置串口是点对点传输，没有主从盘一说，只分SATA1和SATA2SATA有I和II两种，I为150M，II为300M。

该跳线是把硬盘接口速率降为I的标准。

有些主板不支持SATA II的。

IDE硬盘跳线：硬盘跳线分三种设置：master（主盘）、slave（从盘）、cable select（根据在数据线上的位置决定主从）。

一个IDE接口最多可以接两个IDE设备，这就是说，一般的PC你要想接的硬盘数最多也只能是4个；一个IDE接口能够通过一根数据线同时挂上两个硬盘，这就有了跳线问题，为了区分这两个硬盘，必须要给他们做上“标记”，我们能够直接操作的那就是跳线；一般在硬盘体上面都有说明，跳线要如何设置才能够让系统正常启动；如果是系统硬盘的话当然要把它设置成Master模式，即把它当作主硬盘，一般也把它接到第一个IDE接口上，当然接到第二个IDE 接口上也不会出现什么严重问题，只是可能每次系统会弹出选择框要你选择从哪个盘启动；所以这个习惯上一般是先把第一个IDE接口的位置占满之后再挂到第二个IDE接口上，另外一个习惯就是光驱一般接到第二个IDE接口上。

所以现在我们假设第一个IDE接口上已经接了一个跳线设为Master模式的硬盘，你现在还想在这个接口上通过同一根数据线再接一个硬盘的话，那么你必须要把这个后来挂上去的硬盘的跳线设为Slave模式，即从盘模式。

如果你把两个都设为Master的话，系统肯定不能启动！那么第二个IDE接口你也要挂两个硬盘的话，不管其中一个硬盘是不是系统盘，你都要把他们的主从分开，依照上面的设置行事；另外还有一点就是，现在的主板一般都有主从硬盘自动选择功能（98年以前的主板可能没有这种功能），所以你只要把你所要挂到机器上所有的硬盘的跳线设置为cable select（根据在数据线上的位置决定主从）就可以了！关于硬盘跳线如何手动具体设置，一般的硬盘体上都有配图参考说明。

SATA硬盘跳线：两块ST盘,无主从之分，直接把跳线都拔掉即可，如果是不同牌子的盘且要接在同一条数据线上的话，主从跳法在硬盘标上能找到，数据线那边是这样的"远主近从" 。

硬盘及光驱跳线设置图解指导说明

硬盘跳线设置图解指导说明转载/ 和平电脑技术网[2009-6-21 21:22:57] 我来评论进入论坛硬盘跳线还没有统一的标准，因此看一下主流硬盘的具体跳线说明。

通常可以在硬盘的电路板上、硬盘正面或IDE接口旁边上找到跳线说明图示：（1）Seagate（希捷）硬盘；（2）Western Digital（西部数据）硬盘；（3）Maxtor（迈拓）硬盘；（4）IBM硬盘硬盘上的跳线是比较简单的，其跳线位置多在硬盘后面，如硬盘后面跳线图所示。

其跳线在数据线接口和电源线接口之间，白色的键帽清晰可见。

而硬盘表面和这个“之间”的位置对应的电路板的一面，都有关于跳线设置的说明，如硬盘电路板上跳线说明图。

虽然不同的品牌的硬盘跳线有所不同，但因为硬盘属于IDE接口设备，所以一般都分为三种跳线设置，它们分别是“Master”、“Slave”、“Cable Select”（简称CS）。

“Master”（主）表示主盘，是一个IDE通道上第一个被系统检测的设备，一个主板通常有两个IDE设备通道，而一个通道上最多能连接两个IDE设备，它们有主从之分。

“Slave”（从）表示从盘，是一个IDE通道上第二个被系统检测的设备。

“Cable Select”（线缆选择）表示使用特殊的硬盘数据线连接主板，跳线就决定了硬盘的主从位置。

真正支持这种功能的数据线市场很少见到。

80针数据线实际上已经不理睬硬盘上的任何跳线设置，其黑色一端必须接主板IDE接口，蓝色端连接主设备，灰色的一端连接从设备，你的硬盘使用什么样的跳线都不起作用。

这样的线适合今天的支持DMA66/100/133接口的硬盘。

如果硬盘跳线设置错误，会导致一个IDE通道上的两个设备冲突，多不能使电脑正常引导，但不会导致硬件损伤。

一般只有在一个通道上的两个设备的设置相同时才会引起冲突，比如都设置成主盘或都设置成从盘了。

同一个通道上两个设备设置没有冲突，一个为主，一个为从，但不兼容的事情发生的还是不多。
