弱电机房建设具体要求
弱电机房管理规范
弱电机房管理规范引言概述：弱电机房是指用于存放弱电设备的专用房间，对于企业和机构来说，弱电机房的管理至关重要。
本文将从五个方面详细阐述弱电机房的管理规范，包括物理环境、设备管理、安全管理、维护保养以及人员管理。
一、物理环境管理1.1 温湿度控制：弱电机房应保持适宜的温湿度，通常要求温度在20-25摄氏度，相对湿度在40%-60%之间。
1.2 通风系统：弱电机房应配备良好的通风系统，确保空气流通，排除机房内的异味和湿气。
1.3 火灾防护：机房内应设置合适的防火设施，如灭火器、自动喷水系统和烟雾报警器，以确保火灾发生时能够及时控制和报警。
二、设备管理2.1 设备布局：弱电机房内设备应按照合理布局，确保设备之间的间距和通道畅通，方便维护和管理。
2.2 设备标识：每台设备应有明确的标识，包括设备名称、型号、安装位置等信息，便于管理人员进行识别和查找。
2.3 设备维护：定期对设备进行检查和维护，包括清洁设备、检查设备运行状态和更换老化部件等，确保设备的正常运行。
三、安全管理3.1 准入控制：弱电机房应设置准入控制措施，限制非授权人员进入机房，确保机房的安全性。
3.2 监控系统：机房内应安装监控系统，实时监测机房的运行状态和安全情况，及时发现异常并采取相应措施。
3.3 防雷防静电：机房内应采取防雷和防静电措施，如安装避雷针、接地装置和防静电地板，保护设备免受雷击和静电干扰。
四、维护保养4.1 清洁卫生：定期清洁机房内的设备和地面，保持机房的整洁和卫生。
4.2 定期巡检：定期进行机房的巡检，检查设备运行状态、温湿度等参数，并记录巡检结果。
4.3 故障处理：对于设备故障或异常情况，应及时处理，确保设备的正常运行。
五、人员管理5.1 培训和培养：对机房管理人员进行培训和培养，提高其专业知识和技能水平，使其能够熟练操作设备和处理常见故障。
5.2 值班制度：建立健全的机房值班制度，确保机房24小时有人值守，及时响应和处理各种问题。
弱电机房工程的技术要求
机房工程机房工程包括数据中心机房、保安消控中心；弱电机房位于夹层和一层，层高5.67米；保安消控中心位于一层，层高3.25米。
●功能区域划分为：主机房、操控室、配电间和维护办公室4个功能区域。
●机房工程内容包括：机房结构装饰系统、机房电气系统（含接地防雷系统）、机房精密空调系统、机房UPS电源、机房KVM系统、新风系统、环境集中监控系统。
●主机房约38㎡，主要存放服务器机柜、精密空调和电源列头柜、配线机柜等设备；●配电间约18㎡，主要存放UPS主机、配电柜、蓄电池等设备；●操控室约13㎡，主要存放操作台、资料柜等设备；●维护办公室28㎡，主要用于信息中心工作人员办公；●保安消控中心101㎡，主要放置安防监控显示屏以及安保人员办公；●本次机房工程要求参照GB标准B类机房为主要设计标准。
结构装饰系统要求●双面金属彩钢板防火等级为A级，金属壁板防火门为甲级防火门，防火门耐火时间为2h。
钢制防火门应配备全隐式闭门器、止门器、磁性门扣和带把手的成套门，防火玻璃门应配备地弹簧和把手。
●机房应排除强电磁场干扰及保证电脑、网络信息系统安全，要采取有效的电磁屏蔽措施；满足机房内无线电干扰场强在频率范围为0.15~100MHZ时不大于120Db,磁场干扰场强不大于800A/M(相当于100e)。
●地面全部采用硫酸钙抗静电地板，架空450mm。
所有制造地板均采用无公害物质，保证安全使用。
配套附件--支座、托架、支架均为全钢组件，表面经镀锌防尘处理。
●地板材料应采用具有消音、保温功能的超强防静电架空活动地板，规格600*600，厚度不小于30mm，均布荷载5672kg/m²,达到国际标准“EEC106”、国际GB6650-86标准，保证安全使用。
并应至少符合以下要求；防静电性能好，电阻抗达到106~109欧姆；密封性能好，防止水汽进入；隔热、隔音、防燃性能高。
●机房内墙面和柱面采用钢方管龙骨做基层、复合彩钢板饰面，复合彩钢板厚度0.6mm,黏贴填充50mm厚岩棉。

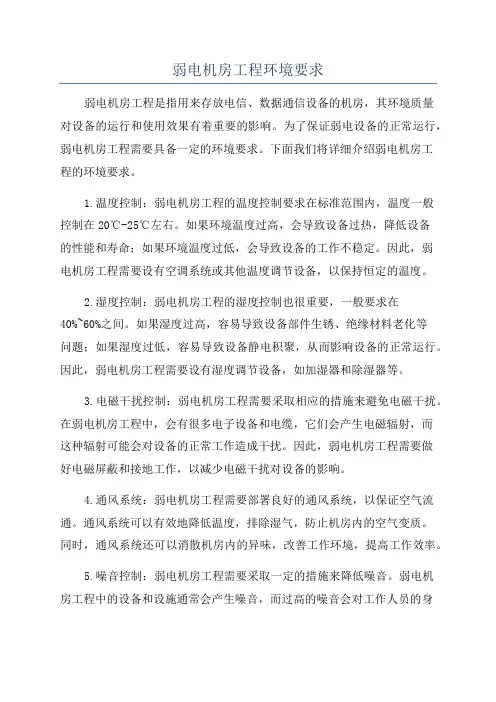

弱电机房工程环境要求
弱电机房工程环境要求弱电机房工程是指用来存放电信、数据通信设备的机房，其环境质量对设备的运行和使用效果有着重要的影响。
为了保证弱电设备的正常运行，弱电机房工程需要具备一定的环境要求。
下面我们将详细介绍弱电机房工程的环境要求。
1.温度控制：弱电机房工程的温度控制要求在标准范围内，温度一般控制在20℃-25℃左右。
如果环境温度过高，会导致设备过热，降低设备的性能和寿命；如果环境温度过低，会导致设备的工作不稳定。
因此，弱电机房工程需要设有空调系统或其他温度调节设备，以保持恒定的温度。
2.湿度控制：弱电机房工程的湿度控制也很重要，一般要求在40%~60%之间。
如果湿度过高，容易导致设备部件生锈、绝缘材料老化等问题；如果湿度过低，容易导致设备静电积聚，从而影响设备的正常运行。
因此，弱电机房工程需要设有湿度调节设备，如加湿器和除湿器等。
3.电磁干扰控制：弱电机房工程需要采取相应的措施来避免电磁干扰。
在弱电机房工程中，会有很多电子设备和电缆，它们会产生电磁辐射，而这种辐射可能会对设备的正常工作造成干扰。
因此，弱电机房工程需要做好电磁屏蔽和接地工作，以减少电磁干扰对设备的影响。
4.通风系统：弱电机房工程需要部署良好的通风系统，以保证空气流通。
通风系统可以有效地降低温度，排除湿气，防止机房内的空气变质。
同时，通风系统还可以消散机房内的异味，改善工作环境，提高工作效率。
5.噪音控制：弱电机房工程需要采取一定的措施来降低噪音。
弱电机房工程中的设备和设施通常会产生噪音，而过高的噪音会对工作人员的身心健康产生负面影响。
因此，弱电机房工程需要采用隔音材料和降噪设备，减少噪音对人体的影响。
6.安全控制：弱电机房工程需要具备良好的安全控制措施。
机房内的设备和设施都要符合相关的安全标准，并进行维护和检查。
此外，机房内还需要设置防火设施和监控系统，保证机房的安全性。
7.空间布局：弱电机房工程的空间布局要合理，设备摆放要符合相关的要求。
弱电机房要求范文
弱电机房要求范文弱电机房是指在建筑物中用于安装、维护和管理各种弱电设备的房间。
弱电设备包括通信设备、网络设备、安防监控设备等。
弱电机房的要求包括以下几个方面：1.空间要求：弱电机房的面积应符合相关规定，一般应满足弱电设备的安装、维护和管理需要。
机房应具备一定的高度，以容纳设备机架和线缆桥架的安装。
机房内应有足够的空间供工作人员进行操作和维护。
2.环境要求：弱电机房应具备良好的环境条件，保持适宜的温度、湿度和洁净度。
温度一般应控制在20~25摄氏度之间，湿度应控制在40%~60%之间，以保证设备的正常运行。
机房内应严禁吸烟和食品饮料，防止灰尘和异物进入设备。
3.供电要求：弱电机房应具备稳定的供电系统，以保证设备的正常运行。
机房应设有备用电源系统，当主电源出现故障时，备用电源能够自动接管供电，确保弱电设备的连续工作。
供电柜和电缆敷设应符合国家电气安全规范，保证供电系统的安全稳定。
4.通风要求：弱电机房应具备良好的通风系统，以保证机房内空气的流通和新鲜。
机房应设有适当数量的通风设备，如通风扇、空调等，以控制机房内的温度和湿度，并排除机房内产生的热量和异味。
5.防火要求：弱电机房应具备良好的防火措施，保证机房内设备和人员的安全。
机房应设置自动消防设施，如火灾报警器、灭火器等，以及灭火系统，如自动喷水系统和气体灭火系统。
机房内应设置防火墙，防止火势的蔓延。
6.安全要求：弱电机房应加强安全管理，确保机房设备和数据的安全。
机房应设置门禁系统，限制非授权人员进入。
机房内设备应定期检查和维护，确保设备的运行状态良好。
机房内的数据应进行定期备份，以防意外损失。
7.地板要求：弱电机房的地板应平整、坚固，能够承受设备的重量。
地板应防滑、防静电，以保护设备和人员的安全。
机房内应设有地线，将静电导入地下，以防静电对设备的影响。
综上所述，弱电机房的要求包括空间要求、环境要求、供电要求、通风要求、防火要求、安全要求和地板要求。
机房要求及总包配合说明
弱电系统关于机房建设要求、与机电设备接口预留、相关单位配合等的说明一、关于机房建设的说明安保中心控制室集中实现视频安防监控系统、防盗报警系统、电子巡更系统、一卡通系统、背景音乐及公共广播系统、电子信息公告系统、智能水控系统、BA系统等各系统的统一管理。
1、控制室基本要求安保中心控制室要有必要的通讯手段（直线电话和对讲机等）、安全和消防设备；安保中心控制室内需光线充足，夜间有足够照度；室内照明均匀布置灯具，使观察显示屏光线柔和。
安保控制中心内敷设防静电活动地板，并使地面保持光滑，平整，不起尘，标高20CM，荷载为200公斤/每平方米,机房净高不小于2.6M，室内温度应控制在24±2℃，相对湿度30%-75%，控制中心内的所有电缆均在活动地板下走线槽，室外电缆进机房由线槽引入设备安装机柜。
2. 控制室自身的安全防护要求1)保证有单独的控制室供监控用2)保安人员24小时值班3)电话通讯和无线对讲联络4)监控中心设紧急按钮报警与嘉定区110接警中心联网5)要求有二个出入口（其中一个对外）3.控制室配电要求1)进线单相交流电压220V，单相容量10KW2)出现分9路220V单相交流电源，每相容量16A3)具有短路、过流、过压保护功能4)配电箱面板安有电压表、电流表指示进出线的电压电流5)系统采用联合接地，接地电阻小于1欧姆,联合接地引入机房的接地箱6)在控制机柜位置的地坪上提供40×40×4带孔的弱电独立保护接地排，符合机房保护接地要求，接地电阻小于1 欧姆。
7)机房墙上配置不接入设备供电箱的检修电源插座和机柜背面照明。
建筑群要考虑防雷保护，否则另考虑机房防雷保护。
4.弱电井及其他配合要求1、各层弱电井道内要在图纸相应位置配置220V电源插座以及照明电灯和开关，用于设备电源和施工用电。
2、各层井道内近地面要有防火隔离措施，留金属桥架穿越通道。
大楼各自的弱电井道要在地下层/一层通过桥架连接起来，并通过出墙钢管（电信，网络，安防、电视、广播音乐、BA控制等线缆），与外部弱电井连接起来，要考虑防水和人防（如有）工程墙的要求。

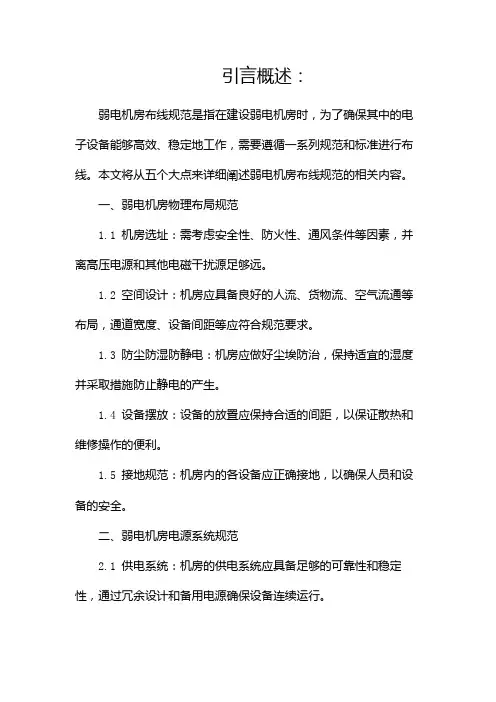

弱电机房布线规范有哪些(两篇)
引言概述：弱电机房布线规范是指在建设弱电机房时，为了确保其中的电子设备能够高效、稳定地工作，需要遵循一系列规范和标准进行布线。
本文将从五个大点来详细阐述弱电机房布线规范的相关内容。
一、弱电机房物理布局规范1.1 机房选址：需考虑安全性、防火性、通风条件等因素，并离高压电源和其他电磁干扰源足够远。
1.2 空间设计：机房应具备良好的人流、货物流、空气流通等布局，通道宽度、设备间距等应符合规范要求。
1.3 防尘防湿防静电：机房应做好尘埃防治，保持适宜的湿度并采取措施防止静电的产生。
1.4 设备摆放：设备的放置应保持合适的间距，以保证散热和维修操作的便利。
1.5 接地规范：机房内的各设备应正确接地，以确保人员和设备的安全。
二、弱电机房电源系统规范2.1 供电系统：机房的供电系统应具备足够的可靠性和稳定性，通过冗余设计和备用电源确保设备连续运行。
2.2 电缆选用：选择合适的电缆材质、规格和绝缘等级，并根据实际需求合理布线，提高传输效率和信号质量。
2.3 电源线路布局：电源线路应离强电线路保持一定距离，并按照规范要求采取合适的敷设方式。
2.4 配电箱和配电柜：配电箱和配电柜应能满足机房布线需求，并保持干燥、良好的通风条件。
2.5 避雷和过电压保护：通过合适的避雷装置和过电压保护装置，保障弱电设备的安全运行。
三、弱电机房网络布线规范3.1 网线选用：选择合适的网线类型，如CAT5、CAT6等，并根据实际需求进行合理布线。
3.2 线缆走线：走线要求整齐、规范，避免与强电线路交叉，降低电磁干扰。
3.3 网线接头及接插件：选用合格的接头和接插件，并严格按照规范进行连接。
3.4 接线端子盒：使用合适的接线端子盒，保障接线连接紧固牢固、稳定可靠。
3.5 网络测试和标签管理：在布线完成后进行网络测试，确保连接无误，并进行标签管理，方便维护和管理。
四、弱电机房管道配线规范4.1 管道种类：根据具体需求选择合适的管道类型，如金属管道、PVC管道等，并进行专业敷设。
一套完整的弱电工程机房建设设计方案
一套完整的弱电工程机房建设设计方案弱电工程机房是现代企业和机构的核心设施之一，用于存放和管理各种弱电设备和系统，包括网络设备、服务器、通信设备、安防设备、UPS电源等。
下面是一套完整的弱电工程机房建设设计方案。
一、机房选址与布局1.选址：机房应选在建筑物的地下室或高层楼层，确保安全性和防火性能。
2.布局：机房的布局应合理，包括机架、机柜、走道、电源等设备的安排，保证机房的通风、隔热和防尘效果。
二、机房结构设计1.墙面：机房的墙面应使用防火材料，如钢板或防火涂料。
2.地板：机房的地板应使用防静电地板，以防止静电对设备的损害。
3.天花板：机房的天花板应使用防尘、隔热材料，同时能够容纳空调和散热设备。
三、供电系统设计1.主电源：机房应有稳定的主电源，并设置主断路器和电能计量装置。
2.UPS电源：机房应配备UPS电源，以保证设备在停电时仍能正常工作，并设置UPS电池的冗余备份。
3.配电箱：机房应设置配电箱，将电能分配到各个设备和系统，并配备空调、服务器等设备的电源插座。
四、空调系统设计1.制冷能力：机房的空调系统应具备足够的制冷能力，以保持机房的恒温、恒湿环境。
2.空调布局：机房应设置足够数量和适当位置的空调设备，以保证机房内的空气流通和温度均匀。
3.热量排放：机房的空调系统应有良好的热量排放设计，将机房内产生的热量及时排除，以保证设备的正常运行。
五、网络设计1.网络布线：机房应有清晰的网络布线设计，包括主干布线和水平布线，以便将各个设备连接在一起。
2.电缆管理：机房应设置电缆槽和电缆托盘，对电缆进行良好的管理，以方便维护和更换。
3.网络设备：机房应配备足够数量和高性能的网络设备，以满足通信需求。
六、安防系统设计1.监控系统：机房应配备监控系统，包括摄像头、录像机等设备，对机房进行实时监控。
2.门禁系统：机房应设置门禁系统，只允许授权人员进入机房，确保机房的安全性。
3.火灾报警系统：机房应配置火灾报警系统，及时发现并报警消防部门。
弱电机房工程建设标准化规范要求
架内设备安装
1. 交换机、路由器等数据设备的安装应采用相应的机架安 装附件，将设备对机架以螺栓良好固定。
2. 架内设备外壳与机架保护地排良好连接。 3. 各类不需要经常直接进行操作的服务器设备安装于机架
内，服务器的显示器、键盘、鼠标等尽量采用电缆（信号电缆、直流电源电缆、交流电源电缆）应分 开布放，并应保持一定的距离。在不能避免交越的地方增加保护设 施。
(3）电灯、插座、排风扇用电应分别有单独的开关控制。 (4）所有线路的敷设（含配电箱内）应做到横平竖直。 (5）电源线与设备连接时应符合下列要求： 截面在10mm2以下单芯或多芯电源线可与设备直接连接，即在电
线端头作接头圈，线头弯曲方向应与紧固螺栓、螺母的方向一致， 并在导线与螺母间加装垫片，拧紧螺母。 截面在70mm2以下的多股电源线应加装接线端子，一截面超过 70mm2电源线宜采用大一号接线端子，其尺寸与导线线径相吻合， 用压焊接工具压焊接牢固，接线端子与设备接触部分应平整、牢固。
光缆绑扎力度适宜。 当采用上走线时，光纤在走线架至分线盒一段需加保护套管；采用
下走线时，也应加保护套管保护起来。多余的光纤应绕圈绑扎于机 架一侧。 暂时不用的尾纤，头部应用护套套住，整齐盘绕，用宽绝缘胶带缠 在光纤分线盒上。 自光缆终端接头引出的尾巴光缆或单芯光缆所带的连接器，应按设 计要求插入光配线架（分配盘）。暂时不插入光配线架（分配盘） 的连接器应盖上塑料帽。 跳线的布放应顺直,捆扎牢固,松紧适度。
（2）机房内要有专用接地装置，防火、烟感、防水、防盗、防静电等 安全设施齐全有效，并有专业人员定期检修、保养。
（3）进出局房的电缆槽道、孔洞应用防火材料封堵，同时具备防鼠、 防虫、防水措施。
（4）防火门、火灾逃生通道标识明显规范，且畅通无阻。 （5）机房内不堆积与网络运行无关的物品，特别是易燃易爆物品。 （6）机房不漏水、不渗水，设备上方不得敷设任何水管或蒸汽管道，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、环境条件要求：
2、尘埃：机房在静态条件下，粒度≥0.5μm,个数<1800/dm3 .
3、静电：计算机工作区域<1KV。
4、照度：计算机工作区域≥400LUX.应急照明≥60LUX.
5、直流工作地：计算机工作区域≤1Ω，零地电位差≤1V。
6、逻辑地：计算机工作区域≤1Ω。
7、保护地：计算机工作区域≤1Ω。
二、装饰装修要求：
机房内部最低处净高度不低于2.2米，具有防水、防火、防鼠、空调等设施。
放置计算机设备标准机柜的设备间应安装烟感报警和录像监控装置，摄像头的方向应对准计算机设备标准机柜，图像效果清晰，并将烟感报警和录像监控信息直接接入保安室。
1、使用材料
机房室内装修采用非燃烧材料（燃烧性能A级），机房区内饰选用气密性好、不起尘、易清洁、不霉变，并在一定温度、湿度作用下变形小的材料，材料的耐火性能符合GBJ45中A级标准。
2、室内地板
机房地面铺设无边抗静电活动地板，规格为600×600×40，活动地板应符合GB6650—86《计算机机房活动地板技术条件》的要求，性能达到A级标准，均布荷载≥6.3×104 N/m2（约800Kg/m2），表面系统电阻在1×104～1×109Ω。
设备等安装后无松动。
抗静电地板铺设前，地面要作保温处理；地板的铺设高度不得高于400mm。
机房地面下做保温及防尘处理，要求地板下需刷防尘地板漆。
三、配电要求：
1、供配电电气线路容量按照所带负载的2倍设计、安装。
应选用国标耐燃铜芯电缆。
火线、零线、地线的颜色应按照国家标准规定配色。
2、服务大厅的用电设备应根据其分类和用途分别接入UPS电源和商业供电，严禁非计算机设备接在UPS电源上使用。
1)允许使用UPS供电的设备有：网络设备、业务主机、终端服务器、终端、存折打印机、普通行式打印机、读卡器、票据打印机、便携式复印机、自助设备、柜员用点钞机、安保监控设备、排队机。
2)不允许使用UPS供电的设备包含但不限于以下设备：电视机、LED显示屏、摆放在柜台外的点钞机、大型点钞机、电动门广告牌、擦鞋机、电热器、电水壶等与前台业务运行无关的设备。
3、强电系统由装修公司由装修公司进行设计安装。
UPS供电系统由机房建设方设计安装调试。
机房内和服务大厅内各配置1台20KVA UPS，后备时间设计要在120分钟以上，UPS前端安装C级避雷器。
四、布线要求：
1、布线应综合考虑、规范施工，不得随意乱拉乱接；现场监控所用视频线、电源线和信息插座所用网线均用打线器标注颜色和号码，并标明与配线架点位的一一对应关系；所有标注和号码均体现在设计图纸中，另设计检修口，便于日常维护。
2、强、弱电分开布线。
强、弱电线路平行布线时，长度应避免超过3米，两者之间距离要大于50厘米。
强、弱电交叉布线时，以直角进行交叉。
3、综合布线，线缆外部要穿镀锌薄壁钢管。
双光纤的要从不同的方向、不同的入口进入室内，预留光纤的双入口，以解决外线入口安全。
4、槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定，弯曲半径为电线外径的6—25倍。
在线槽中敷设缆线时，应对缆线进行绑扎。
绑扎间距不宜大于1.5米，间距应均匀，松紧适度。
5、强电、弱电分开布设插座，安装在柜面以下，距地面30厘米以上，并与其它底盒保持等高、平行。
五、弱电系统布线要求：
1、整个布线所用材料如RJ45插头、插座、线缆、尾线、配线架等同一网点尽量选用同一品牌的布线产品。
2、信息点的设置应根据网点业务的种类、业务的发展和信息点的冗余三方面考虑，各区域信息点应按不少于以下要求数量设置：
1）服务大厅区：根据工作环境每张桌子x 2 个；
2）办公区域：根据情况每面墙各分布不少于3个；
3）会谈室：根据工作环境情况每面墙不少于2个；
4）会议室：根据情况每面墙各分布不少于3个；
5）LED显示屏：每个LED门楣1个；
6）液晶电视：到设备间1个；
3、弱电线路中不可有中继设备，严禁与强电线穿在同一个线槽或管内。
4、网络布线、电话线必须选用超5类8芯UTP双绞线布线，最大布线长度为90米，传输频带大于100MBPS，工作设备与交换机之间的长度不能超过100米。
5、缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。
6、缆线的信息点端应安装信息插座，缆线集合处应安装在标准机柜中的配线架上，均应采用8芯RJ45型；信息插座面板上的固定螺丝需拧紧，不应产生松动现象。
面板上应有标识，以颜色、图形、文字表示所接终端设备类型。
7、缆线两端应贴有标签，应标明编号、用途，标签书写应清晰，端正和正确。
标签应选用不易损坏的材料。
8、缆线在终接前，必须核对缆线标识内容是否正确；缆线中间不允许有接头；缆线终接处必须牢固、接触良好；对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。
9、缆线终接时，每对双绞线应保持扭绞状态，扭绞松开长度对于超五类线不应大于13毫米。
对绞线在与8位模块式通用插座相连时，必须按色标和线对顺序进行卡接。
10、安装完成后，每个信息插座与配线架之间应进行开路、短路、连通性等性能测试。
所有连接完好的信息点的连接正确性要保持100%；必须保证所有信息点无短路现象存在，即无短路信息点。
