菏泽民生热力有限公司热电一期110kV高压交联聚乙烯电缆及其附件规范书2015年08月第一章技术要求1.总的要求一般规定1.1.1本技术规范书适用于菏泽民生热力有限公司热电一期工程的110kV高压交联聚乙烯电缆及其附件。
它提出了110kV 高压交联聚乙烯电缆及其附件的功能设计、结构、性能、安装和试验等方面的技术要求。
供方所报产品及其附属设备，应是已设计、制造和供货的技术先进设备，且在使用条件与本工程相类似或更严格条件下，至少经过三年以上大型工程成功运行实践，证明其是成熟可靠并经国家级鉴定的产品。
本技规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术协议和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
如果供方没有以书面形式对本技术规范书的条文提出异议，则意味着供方提供的设备完全符合本技术规范书的要求。
供方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的中国国家标准。
供方应提供所使用的标准。
本技术协议书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
最终的合同签订后1个月内，供方提出合同设备的设计、制造、检验、装配、监造、安装、调试、试运、验收、试验、运行和维护等标准清单给需方，供需方确认。
设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供方应保证需方不承担有关设备专利的一切责任。
在签定合同之后，需方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。
最终签订的技术协议书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
本技术协议书未尽事宜，由需方和供方协商确定。
标准和协议合同设备包括供方向其它厂商购买的所有附件和设备，这些附件和设备均应符合最新版国家标准和规范、电力行业标准和规范以及国际单位制(SI)标准。
110kV交联聚乙烯绝缘电缆技术规范书
110kV交联聚乙烯绝缘电缆技术规范书广西电网公司—年—月1 总则2 使用环境条件3 技术参数和要求4 试验5 供货范围6 供方在投标时应提供的资料和技术参数7 技术资料和图纸交付进度8 运输、储存、安装、运行和维护规则9 技术服务1总则1.1 本技术条件仅适用于交流额定电压64/110kV单芯XLPE色缘电力电缆的订货。
1.2 本技术条件的内容包括遵循的标准、电缆技术要求、试验项目和方法、验收规则、包装与标志以及买方向卖方提出电缆敷设、运行条件；卖方需向买方提供填写有电缆制造工艺特点、原材料、结构和性能参数的项目清单和相关资料等技术文件。
1.3 卖方若采用未列入本条款的其他标准，必须征得买方同意后才能生效。
1.4 本技术条件中凡标明参数数值的，是作为特别强调。
其他未标明的均应执行相关IEC、GB和DL标准或按照实际情况填写。
1.5 卖方提供的XLPE绝缘电缆，应通过型式试验，国内产品需通过两部产品鉴定，并经实际运行证明是质量优良，安全可靠的产品。
1.6 除有特殊说明外，卖方必须使用国际单位。
1.7 本技术条件应与GB 11017同时使用。
1.8 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下：GB 11017 额定电压110kV铜芯、铝芯交联聚乙烯绝缘电力电缆及其附件GB 2952 电缆外护层IEC 287 电缆连续( 100%负荷率)允许载流量计算IEC 60840 额定电压30kV ( Un^ 36kV)至150kV (Um=170kV）挤包固体绝缘电力电缆及其附件的试验方法和要求DL 509 交流110kV交联聚乙烯绝缘电缆及其附件订货技术规范DL 401 高压电缆选用导则CSBTS/TC 213-01额定电压220kV交联聚乙烯绝缘电力电缆GB6995 电线电缆识别标志JB T 8137 电线电缆交货盘GB/T 3953 电工园铜线GB/T 3955 电工园铝线GB/T 3956 电缆的导体有矛盾时，按现行的技术要求较高的标准执行。
110kV交联聚乙烯电缆相关特性和技术参数(最新整理)
“
”
“
”
At the end, Xiao Bian gives you a passage. Minand once said, "people who learn to learn are very happy people.". In every wonderful life, learning is an eternal theme. As a professional clerical and teaching position, I understand the importance of continuous learning, "life is diligent, nothing can be gained", only continuous learning can achieve better self. Only by constantly learning and mastering the latest relevant knowledge, can employees from all walks of life keep up with the pace of enterprise development and innovate to meet the needs of the market. This document is also edited by my studio professionals, there may be errors in the document, if there are errors, please correct, thank you!
2.1 电缆最小弯曲半径 安装时：20D0 ；运行时：15D0 注：D0 为电缆外径实测值。 2.2 电缆安装时的轴向最大允许牵引力 T（不考虑转弯处的径向侧压力） 导体： T=K×导体截面（kg） 铝护套：T=K×铝护套截面（kg） 公式中系数 K 值为，铜导体 K=7kg/mm2，铝导体 K=4kg/mm2，铝护套 K=2kg/mm2。 2.3 电缆弯曲时的允许最大侧压力 P P=T/R≤500(kg/m)，式中 T 为轴向牵引力，R 为弯曲半径。
110kV干式电缆终端技术资料
1、干式支柱型插拔终端产品概述：本公司生产的额定电压64/110kV型号SFYJZWGG4硅橡胶干式支柱型插拔电缆终端，采用预制应力锥、环氧树脂、硅橡胶组合绝缘结构，由带弹簧的锥形锥托紧顶应力锥于环氧套锥形壁上，从而保证形成持久的界面接触压力。
应力锥采用进口LSR或EPDM注橡成形，外绝缘硅橡胶雨裙采用大小伞裙结构，外形呈锥形，具有良好的防污闪特性。
本产品不须加任何绝缘油、气介质，为干式终端，具有结构紧凑、无油、无瓷、防爆、安装方便、易维护等特点，深受用户的欢迎。
产品型号：SFYJZWGG4型，适用范围：户外使用，适用电缆标称截面：240～1600 mm2产品特点：本产品主绝缘为真空浇注环氧树脂和硅橡胶外套。
外套雨裙采用进口硅橡胶注橡成形，其满意的耐气候性、良好的耐漏电痕和憎水性能，能大大提高产品的污闪性能，确保终端能在恶劣的气候条件和高污秽地区运行的安全性和可靠性。
整个终端为全干式结构，无油、无气，纯干式结构，不加任何绝缘浇注剂，故杜绝了终端在运行过程中因泄漏等相关原因造成的事故，且对环境无污染；产品具有和充油瓷套（复合）终端相同的刚性，克服了柔性终端刚性差的缺陷，特别适用于沿海、城市中心和周边地区，是柔性干式终端的升级换代产品。
本产品与电缆的连接方式为插拔式，安装、检修极为简便。
产品技术参数：产品型号SFYJZWGG4-50/66SFYJZWGG4-64/110电压等级66kV 110kV产品高度Amm 1925 1925复合高度Hmm 1480 1480污秽等级ⅣⅣ爬电距离＞3906 ＞3906适用截面mm2185～1600 240～1600海拔高度不大于2000m适用环境温度-40～60℃安装尺寸M:ΦD(LXL)mm M20:Φ450(320X320)M20:Φ450(320X320)W 100 100Φd Φ13/Φ17 Φ13/Φ17C1 25 25C 50 50结构简图：2、干式“Y”形分支接头产品概述：SFYJJ(T)ZFG-64/110kV交联聚乙烯绝缘电力电缆干式“Y”形分支接头是我公司设计开发的一种全新的整体插拔式高压分支接头，其分支主体由热固性树脂和绝缘橡胶真空注射而成的一整体实心模件，无需加任何绝缘浇注剂或绝缘气体，分支主体外壳为橡胶材料，防水、防潮，此分支接头安装为全插拔式，只需将处理好的各相电缆插入分支主体即可，可直接埋于地里，也可安装在电缆沟或电缆井内，具有其它高压分支接头难以比拟的特点，是目前市场上的一新型电缆附件。
110KV输电线路维护安全及技术协议
千里之行，始于足下。

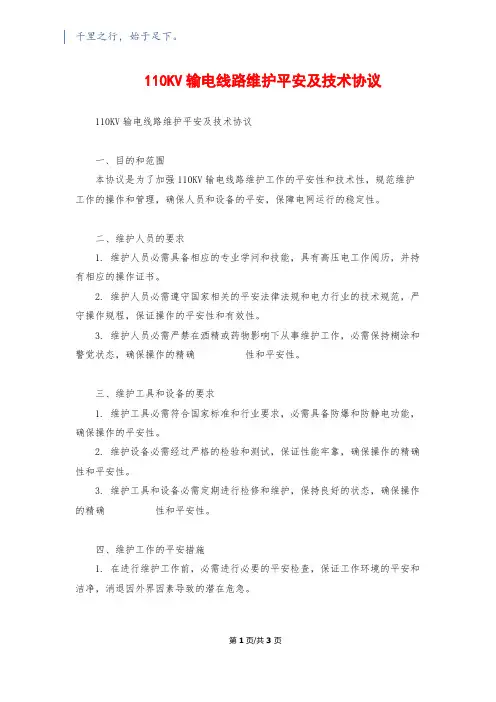

110KV输电线路维护平安及技术协议110KV输电线路维护平安及技术协议一、目的和范围本协议是为了加强110KV输电线路维护工作的平安性和技术性，规范维护工作的操作和管理，确保人员和设备的平安，保障电网运行的稳定性。
