配电室操作步骤
配电室的操作方法
配电室的操作方法配电室是一个负责供电设备分配电能的重要场所，保证供电系统安全稳定运行。
为了正确操作配电室，有一些基本的操作方法需要遵循。
下面我将详细介绍配电室的操作方法。
1. 入场前的准备工作在进入配电室之前，操作人员需要准备好必要的工作装备，包括防护服、绝缘手套、绝缘鞋、安全帽等，并确保这些装备完好无损。
同时，还应熟悉配电室的布局和各个设备的位置，了解整个供电系统的运行情况。
2. 安全检查在进入配电室之前，需要进行必要的安全检查。
首先，要检查各个设备和配电线路是否正常、无故障、无漏电现象。
其次，要检查防火设施是否齐全、灭火器是否有效，并清除配电室内的杂物。
如果发现安全问题，应及时解决或报告上级。
3. 开关操作在配电室中，开关的操作非常重要，因为它们控制着整个供电系统的开关和分配。
在操作开关之前，要确保自身的安全，并仔细查阅电气设备的图纸和操作手册，了解各个设备的功能和操作方法。
在操作过程中，要按照正确的顺序和方法，确保开关的合闸和分闸动作正确无误。
4. 电力计量与测量仪器的操作配电室中通常还配备有电力计量与测量仪器，用于对电能进行计量和监测。
操作人员需要熟悉这些仪器的使用方法，并定期对其进行校验和维护。
在进行电力计量和测量时，要遵循正确的操作规程，确保测量结果的准确性。
5. 清扫和维护配电室是一个相对封闭的环境，容易积累灰尘和杂物。
为了确保设备的正常运行，定期进行配电室的清扫和维护是必要的。
要定期清理配电室内的各个设备，包括开关、继电器、接触器等，并及时修复或更换故障设备。
6. 应急处理配电室是供电系统的关键部件，一旦发生故障或事故，需要及时采取相应的应急措施，确保供电系统的安全稳定。
在配电室内应设置应急按钮或应急断路器，以便在紧急情况下迅速切断电源。
同时，操作人员应熟悉应急处理的流程和方法，以及各种应急设备的使用。
最后，操作配电室需要严格遵守操作规程和安全制度，以确保供电系统的安全稳定运行。

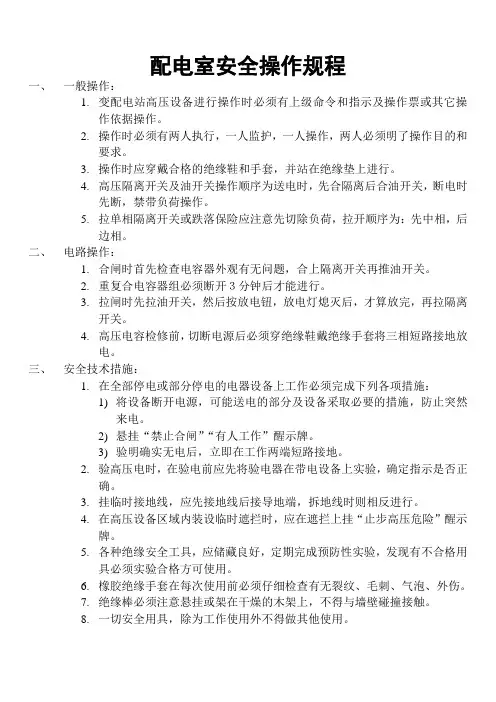

配电室安全操作规程
配电室安全操作规程一、一般操作：1.变配电站高压设备进行操作时必须有上级命令和指示及操作票或其它操作依据操作。
2.操作时必须有两人执行，一人监护，一人操作，两人必须明了操作目的和要求。
3.操作时应穿戴合格的绝缘鞋和手套，并站在绝缘垫上进行。
4.高压隔离开关及油开关操作顺序为送电时，先合隔离后合油开关，断电时先断，禁带负荷操作。
5.拉单相隔离开关或跌落保险应注意先切除负荷，拉开顺序为：先中相，后边相。
二、电路操作：1.合闸时首先检查电容器外观有无问题，合上隔离开关再推油开关。
2.重复合电容器组必须断开３分钟后才能进行。
3.拉闸时先拉油开关，然后按放电钮，放电灯熄灭后，才算放完，再拉隔离开关。
4.高压电容检修前，切断电源后必须穿绝缘鞋戴绝缘手套将三相短路接地放电。
三、安全技术措施：1.在全部停电或部分停电的电器设备上工作必须完成下列各项措施：1)将设备断开电源，可能送电的部分及设备采取必要的措施，防止突然来电。
2)悬挂“禁止合闸”“有人工作”醒示牌。
3)验明确实无电后，立即在工作两端短路接地。
2.验高压电时，在验电前应先将验电器在带电设备上实验，确定指示是否正确。
3.挂临时接地线，应先接地线后接导地端，拆地线时则相反进行。
4.在高压设备区域内装设临时遮拦时，应在遮拦上挂“止步高压危险”醒示牌。
5.各种绝缘安全工具，应储藏良好，定期完成预防性实验，发现有不合格用具必须实验合格方可使用。
6.橡胶绝缘手套在每次使用前必须仔细检查有无裂纹、毛刺、气泡、外伤。
7.绝缘棒必须注意悬挂或架在干燥的木架上，不得与墙壁碰撞接触。
8.一切安全用具，除为工作使用外不得做其他使用。
四、保证安全组织措施：1.在高压设备上进行检修、实验、清扫、检查等工作时必须填写工作单。
2.工作单是准许在电器设备上进行工作的书面命令，其内容必须包括工作内容范围负责人姓名。
3.现场负责人任务是负责监护和检查工作质量及安全措施的实现。
4.工作单是由现场负责人填写，动力负责人批准。
配电室运行操作规程(3篇)
配电室运行操作规程一、总则1. 本规程旨在规范配电室的运行操作，保障设备安全运行，避免事故发生，提高工作效率。
2. 所有配电室操作人员必须熟悉并严格遵守本规程的各项要求，加强安全意识，不得有违规操作行为。
二、操作前准备1. 操作人员在操作前应穿戴好劳动防护用品，如工作服、安全帽、绝缘手套等。
2. 操作前应检查配电室各电器设备的绝缘状况，确保正常运行。
3. 操作人员需明确各设备的操作流程，熟悉设备控制面板的功能和操作方法。
三、操作流程1. 启动电源a) 按照操作设备的启动顺序，先启动主电源，再逐一启动各个次要电源。
b) 在启动电源前，确保设备处于正常关闭状态，避免电器元件烧坏。
c) 观察各个设备启动后是否正常运行，如有异常情况，应及时停止操作，进行检修。
2. 设备调节a) 各设备启动后，进行相应的调节，如电流调整、温度调节等。
b) 调节过程中，操作人员应注意设备的运行状态，确保设备在正常范围内工作，避免过度调节造成设备损坏。
3. 环境监测a) 配电室内应设置温湿度监测仪器，并定期进行检测。
b) 检测过程中，操作人员应密切观察监测仪器的读数，如有异常情况，应采取相应的措施，如增加通风、降低设备负荷等。
4. 故障排除a) 当配电室发生设备故障时，操作人员应密切观察故障现象，尽快判断故障原因。
b) 在排除故障前，应先停止故障设备的工作，并断开电源，确保操作人员和设备的安全。
c) 故障排除过程中，操作人员应按照规定的故障处理流程进行操作，如无法解决，应及时寻求上级指导。
5. 日常巡检a) 每日对配电室内各设备进行巡检，检查设备的运行状况，维护设备的正常运行。
b) 巡检过程中，操作人员应重点观察设备的可视指示器是否正常，有无异常噪音、异味等。
四、紧急情况处理1. 发现火灾a) 发现火灾时，立即按下配电室内的火警报警装置，并按照紧急疏散预案进行疏散。
b) 配电室内的灭火器材应放置在易于取用的位置，可以迅速进行灭火。

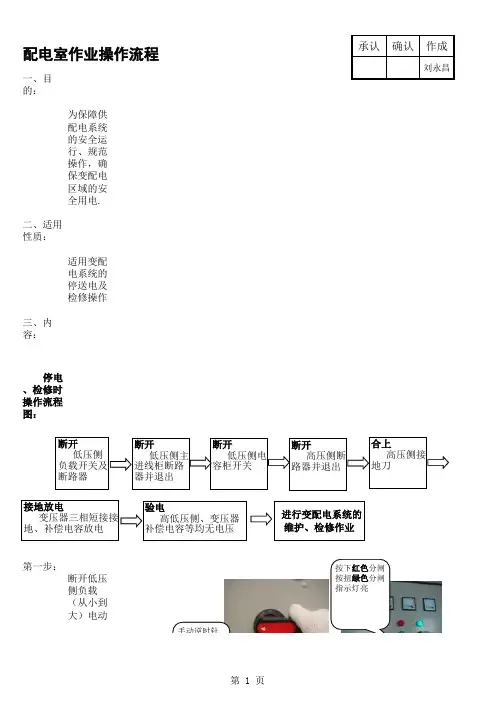

配电室作业操作流程
一、目的：为保障供配电系统的安全运行、规范操作，确保变配电区域的安全用电.二、适用性质：适用变配电系统的停送电及检修操作三、内容：停电、检修时操作流程图：第一步：断开低压侧负载（从小到大）电动配电室作业操作流程断开低压侧负载开关及断路器断开低压侧主进线柜断路器并退出断开低压侧电容柜开关断开高压侧断路器并退出合上高压侧接地刀接地放电变压器三相短接接地、补偿电容放电验电高低压侧、变压器补偿电容等均无电压进行变配电系统的维护、检修作业操作断路器为分闸位置.第二步:断开低压侧主进线柜断路器并手动 操作退出为分离位置.第三步:断开低压侧电容柜开关确 保并联在母排上的补偿电容为分闸位置.第四步:断开高压侧断路器并手动操作退出为分离位置.手动逆时针转动90o同样电动分闸按下自锁按钮逆时针操作直至分离显示位置手动逆时针转动90o至"0"位置扭动断路器开关为“分”位置在做一次扭动动作，分闸指示灯绿灯亮起第五步：合上高压柜接地刀为合闸位置.第六步:变压器三相短接并接地,补偿电容进行放电.(注：在维护、检修时必须执行此操作！）第七步：进行高低压侧、变压器、电容器验电测试.(注：按电压等级使用验电器！）第八步:执行以上步骤确保防护安全器至透镜前为退出位置，高压带电显示装置无显示状态手动顺时针转动合闸,下端显示为红色"I"位置到位后可进行配电系统的维护和检修 工作.正常送电操作流程图：第一步：拆除变压器接地线及断开高压侧接地刀为"分闸"位置.(注:进行检修后才需拆除接地线,正常停送电 省去此操作！）拆除及断开接地线高低压侧、变压器合上高压侧出线柜确认变压器、高压侧三相电压正常合上低压侧无功补偿电容柜送电操作完成可正常投入使用确认低压侧三相电压正常合上低压侧主进线柜手动逆时针转动分闸,下端显示为绿色"O"位置拆除此短接接地线合上低压侧负载开关第二步:确认电柜无异常、异物即合上高压侧开关为"合闸"位置.(摇进试验位置→储能→试验合闸→分闸→摇进工作位置→储能→断路器合闸→储能)(注:完成开关送电操作后需恢复弹簧储能)第三步:确认变压器无异常、异响，三相电压平衡正常数值范围内.手动顺时针摇进断路器至试验位置试验确认后摇进工作位置，即手车工作位置黄色指示灯亮起储能后扭动断路器开关为“合”位置在做一次扭动动作，合闸指示灯红灯亮起正常送电指示灯为"手车工作位置指示"、"弹簧储能指示"、"断路器合闸指示""高压带电装置指示"扭动转换开关查看"AB"BC"AC"相电压是否正常第四步：合上无功补偿控制开关显示为合闸位置.第五步:确认无异常后合上低压侧主进线柜断路器即"合闸"位置.(摇进试验位置→试验合闸→分闸→摇进连接位置→断路器合闸)第六步:合闸前复位试验顺时针操作,试验位置合闸试验一次,连接位置合闸一次按下绿色合闸按钮,红色合闸指示灯亮手动顺时针转动90o指示为"I"的合闸位置确认主低压进线柜三相电压平衡正常数值范围内.第七步:投入低压侧负载开关及断路器,以大到小依次投入.(注:投入负载开关及断路器同样操作步骤)通过电压转换开关确认低压侧三相电压正常数值为“400V”左右。

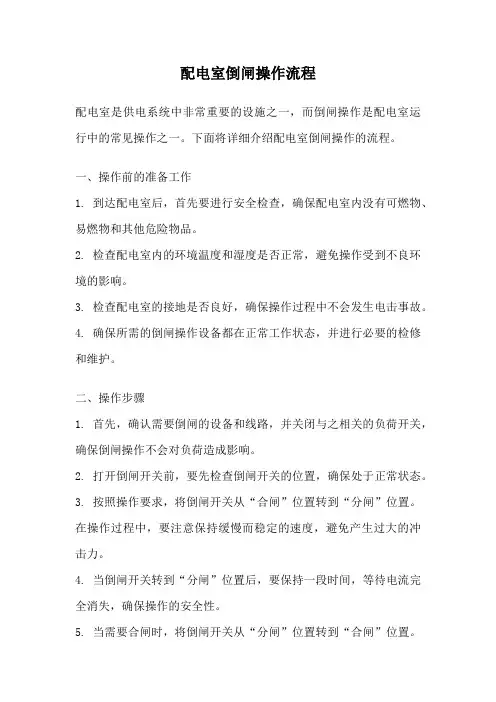

配电室倒闸操作流程
配电室倒闸操作流程配电室是供电系统中非常重要的设施之一，而倒闸操作是配电室运行中的常见操作之一。
下面将详细介绍配电室倒闸操作的流程。
一、操作前的准备工作1. 到达配电室后，首先要进行安全检查，确保配电室内没有可燃物、易燃物和其他危险物品。
2. 检查配电室内的环境温度和湿度是否正常，避免操作受到不良环境的影响。
3. 检查配电室的接地是否良好，确保操作过程中不会发生电击事故。
4. 确保所需的倒闸操作设备都在正常工作状态，并进行必要的检修和维护。
二、操作步骤1. 首先，确认需要倒闸的设备和线路，并关闭与之相关的负荷开关，确保倒闸操作不会对负荷造成影响。
2. 打开倒闸开关前，要先检查倒闸开关的位置，确保处于正常状态。
3. 按照操作要求，将倒闸开关从“合闸”位置转到“分闸”位置。
在操作过程中，要注意保持缓慢而稳定的速度，避免产生过大的冲击力。
4. 当倒闸开关转到“分闸”位置后，要保持一段时间，等待电流完全消失，确保操作的安全性。
5. 当需要合闸时，将倒闸开关从“分闸”位置转到“合闸”位置。
同样要注意保持稳定的操作速度，并等待电流稳定后，使设备重新通电。
6. 操作完成后，要及时关闭倒闸开关，并检查开关的位置是否正确。
三、操作注意事项1. 在进行倒闸操作前，要仔细阅读设备的使用说明书和操作规程，确保操作的准确性和安全性。
2. 操作人员必须经过专业培训，熟悉倒闸操作的流程和注意事项，并具备一定的电气知识和技能。
3. 操作人员要穿戴好防护用具，如绝缘手套、绝缘鞋等，确保自身安全。
4. 操作过程中，要密切关注设备的运行状态，一旦发现异常情况，要及时停止操作，并进行必要的检修和维护。
5. 操作完成后，要及时清理操作现场，确保配电室的整洁和安全。
以上就是配电室倒闸操作的流程。
在实际操作中，要严格按照操作规程进行，确保操作的准确性和安全性。
同时，操作人员要经常进行培训和学习，不断提高自身的技能水平，以确保配电室的正常运行和供电的安全稳定。

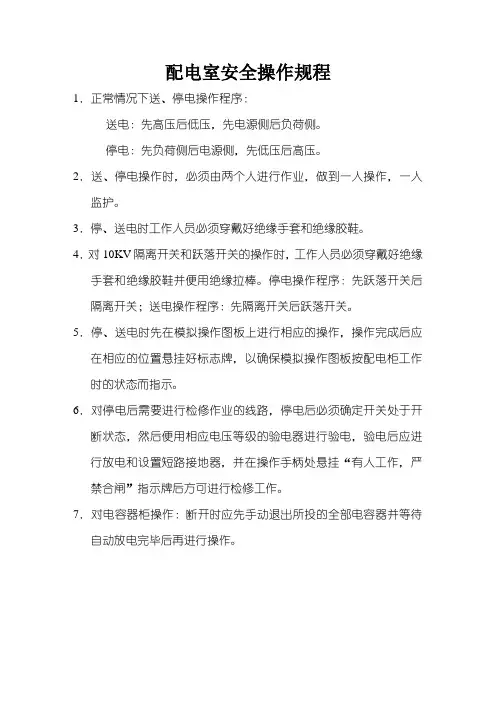

配电室安全操作流程
配电室安全操作规程
1．正常情况下送、停电操作程序：
送电：先高压后低压，先电源侧后负荷侧。
停电：先负荷侧后电源侧，先低压后高压。
2．送、停电操作时，必须由两个人进行作业，做到一人操作，一人监护。
3．停、送电时工作人员必须穿戴好绝缘手套和绝缘胶鞋。
4．对10KV隔离开关和跃落开关的操作时，工作人员必须穿戴好绝缘手套和绝缘胶鞋并便用绝缘拉棒。
停电操作程序：先跃落开关后隔离开关；送电操作程序：先隔离开关后跃落开关。
5．停、送电时先在模拟操作图板上进行相应的操作，操作完成后应在相应的位置悬挂好标志牌，以确保模拟操作图板按配电柜工作时的状态而指示。
6．对停电后需要进行检修作业的线路，停电后必须确定开关处于开断状态，然后便用相应电压等级的验电器进行验电，验电后应进行放电和设置短路接地器，并在操作手柄处悬挂“有人工作，严禁合闸”指示牌后方可进行检修工作。
7．对电容器柜操作：断开时应先手动退出所投的全部电容器并等待自动放电完毕后再进行操作。
配电室操作规程
配电室操作规程引言概述：配电室是电力系统中重要的组成部分，负责将电能从发电厂传输到用户终端。
为了确保配电室的安全运行，保护设备和人员的安全，制定了一系列的操作规程。
本文将详细介绍配电室操作规程的内容和要点。
一、配电室进入与离开操作规程1.1 进入配电室前的准备工作- 穿戴个人防护装备，包括安全鞋、安全帽、绝缘手套等。
- 检查个人工具和设备是否完好，确保使用前无缺陷。
- 查看配电室进入许可证，确保许可证有效。
1.2 进入配电室的步骤- 按照许可证上的规定，准确标明进入配电室的时间和目的。
- 在进入配电室前，与现场工作人员进行交流，了解工作环境和安全注意事项。
- 在进入配电室时，保持警惕，注意观察周围环境，确保安全。
1.3 离开配电室的步骤- 完成工作后，清理现场，确保没有留下任何杂物或危险物品。
- 检查个人工具和设备是否齐全，并归还到指定位置。
- 离开配电室前，与现场工作人员进行交流，确认工作状态和安全问题。
二、配电室设备操作规程2.1 设备开关操作规程- 在操作设备开关前，先确认设备是否处于停电状态。
- 操作设备开关时，需按照正确的顺序和方法进行，确保设备的正常运行。
- 操作设备开关后，及时检查设备状态，确保操作正确。
2.2 设备检修操作规程- 在进行设备检修前，必须切断设备的电源，并采取相应的安全措施。
- 在检修设备时，需按照设备操作手册和相关规程进行，确保安全可靠。
- 检修完成后，恢复设备的电源，并进行测试验证。
2.3 设备故障处理操作规程- 在设备故障发生时，首先切断设备的电源，并采取紧急措施，确保人员安全。
- 根据设备故障类型，采取相应的处理方法，排除故障。
- 故障处理完成后，进行设备恢复和测试，确保设备正常运行。
三、配电室安全操作规程3.1 安全检查操作规程- 定期进行配电室的安全检查，包括设备运行状态、接地情况、防火措施等。
- 检查过程中，发现问题及时记录，并采取相应的措施进行处理。
配电室操作流程
配电室操作流程
一、操作前准备
1. 确保配电室内外清洁整齐，无杂物堆积。
2. 检查消防器材和应急设备是否完好，并将其放置在易于取用
的位置。
3. 检查供电电源的状态，确认正常供电。
4. 穿戴个人防护装备，包括安全帽、安全鞋、防护眼镜等。
二、操作步骤
1. 根据操作需求，确认所需断开或接通的电源线路，并通过操
作开关将其断开或接通。
2. 在操作过程中，严禁同时触碰两个电源接线端，必须保持双
手干燥和完整。
3. 操作结束后，确认所需断开或接通的电源线路已按要求完成，并将操作开关恢复到初始位置。
4. 将操作电器设备关闭，并及时将设备归位。
5. 清理操作过程中产生的垃圾、工具等杂物，确保配电室的整洁。
三、安全注意事项
1. 严禁未经授权人员进行操作。
2. 严禁在高压设备附近进行吸烟、使用明火等行为。
3. 发现设备异常或故障时，应立即停止操作并上报相关负责人。
4. 严禁私拉乱接电源线路，确保电源线路安全可靠。
5. 操作过程中如遇异常情况或危险情况，应立即采取紧急措施
并报警。
以上为配电室操作流程的基本要求，请所有操作人员遵守并严
格执行。
操作过程中如有问题或疑问，请及时与相关负责人沟通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电室操作程序
1、安全操作注意事项
(1)操作高压设备设施时，必须带绝缘手套、着棉工作服、使用绝缘操作杆。
(2)操作低压设备设施时，必须穿绝缘鞋、戴棉纱手套、避免正向面对操作设备。
(3)严禁带电工作，紧急情况需带电作业时，需具备如下条件：
有监护人；
工作场地空间足够，光线足够；
所用工具材料齐全（绝缘平口钳、斜口钳、尖嘴钳、螺丝批、电工胶布等）；
工作人员必须穿戴绝缘手套、棉工作衣、绝缘鞋。
(4)自动空气开关跳闸或熔断器熔断时，应查明原因并排除故障后，在行恢复供电。
不允许强行送电，必要时允许试送电一次。
(5)电流互感器不得开路、电压互感器不得短路、不得用摇表测量带电体的绝缘电阻。
(6)变配电房拉、合闸时，应一人执行一人监护。
2、供配电设备设施操作
(1)配电变压器停电的操作要领：
①拉开各低压出线开关；
②拉开低压总开关；
③拉开配电变压器高压侧开关。
(2)自发电停点的操作要领：
①拉开发电机配电归总开关；
②关掉发电机控制电源。
(3)配电变压器送电的操作要领：
①合上配电变压器高压侧开关；
②合上低压总开关；
③合上各低压出线开关。
(4)自发电送电的操作要领：
①合上发电机控制电源；
②合上发电机配电柜总开关。
(5)在配电变压器上工作前，操作要领如下：
①拉开高、低压两侧电源；
②验电，确认无电；
③两侧分别挂三相短路接地线；
④高安全围栏，挂上：“有人工作，禁止合闸”标示牌于高、低压开关处。
(6)在配电柜开关上工作前，操作要领如下：
①拉开开关、有明显的开路点；
②验电，确认无电；
③挂三相短路接地线；
④设置绝缘隔板（与邻近带电体距离在6cm以下者）；
⑤挂上：“有人工作，禁止合闸”标示牌于停电开关处；
⑥站在绝缘垫上工作，尽量单手作业。
