高强螺栓检测的相关标准文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]中华人民共和国国家标准《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB/T 1231—20061．本标准规定了钢结构用高强度大六角头螺栓、大六角螺母、垫圈及连接副的技术要求、试验方法、检验规则、标志及包装。
本标准适用于铁路和公路桥梁、锅炉钢结构、工业厂房、高层民用建筑、塔桅结构、起重机械及其他钢结构摩擦型高强度螺栓连接连接副扭矩系数试验4.4.1 连接副的扭矩系数试验在轴力计上进行，每一连接副只能试验一次，不得重复使用。
扭矩系数计算公式如下：式中：K一扭矩系数；T——施拧扭矩(峰值)，单位为牛米(N·m)；P——螺栓预拉力(峰值)，单位为千牛(kN)；d——螺栓的螺纹公称直径，单位为毫米(mm)。
4.4.2 施拧扭矩T是施加于螺母上的扭矩，其误差不得大于测试扭矩值的2％。
使用的扭矩扳手准确度级别应不低于JJG 707—2003中规定的2级。
4.4.3 螺栓预拉力P用轴力计测定，其误差不得大于测定螺栓预拉力的2％。
轴力计的最小示值应在1 kN以下。
4.4.4 进行连接副扭矩系数试验时，螺栓预拉力值P应控制在表8所规定的范围内，超出该范围者，所测得扭矩系数无效。
时，垫圈不得发生转动，否则试验无效。
4.4.6 进行连接副扭矩系数试验时，应同时记录环境温度。
试验所用的机具、仪表及连接副均应放置在该环境内至少2 h以上。
5 检验规则出厂检验按批进行。
同一性能等级、材料、炉号、螺纹规格、长度(当螺栓长度≤100 mm时，长度相差≤15 mm；螺栓长度>100mm时，长度相差≤20 mm，可视为同一长度)、机械加工、热处理工艺、表面处理工艺的螺栓为同批；同一性能等级、材料、炉号、螺纹规格、机械加工、热处理工艺、表面处理工艺的螺母为同批；同一性能等级、材料、炉号、规格、机械加工、热处理工艺、表面处理工艺的垫圈为同批。
高强螺栓施工扭矩值参考表
高强度螺栓施工扭矩值参考表
1
说明：根据高强度螺栓的实测扭矩系数（检测报告的扭矩系数）调整实测扭矩系数值即可得施工终拧
扭矩
钢结构用大六角高强度螺栓连接副的施工扭矩是根据实测的扭矩系数进行计算而得的，即为了满足规
范中所
规定的预拉力值要求，根据试验所获得的真实的扭矩系数用GB50205-2001附录中的计算公式计算而
得。
详见《钢
结构工程施工质量验收规范》（GB50205-2001）第65页“附录B 紧固件连接工程检验项目”中的第B.0.3
条规定。
其计算公式为：终拧扭矩值＝扭矩系数X施工预拉力值标准值X螺栓公称直径。
饱食终日，无所用心，难矣哉。
——《论语•阳货》
2。
高强度螺栓预拉力、扭矩系数
高强度螺栓预拉力、扭矩系数第一篇：高强度螺栓预拉力、扭矩系数验收批、取样方法和数量（一）钢材及焊接材料复验 1．抽检数量及检验方法（1）对属下列情况之一的钢材，应进行抽样复验，其复验结果应符合现行国家产品标准和设计要求：国外进口钢材；钢材混批；板厚等于或大于40mm，且设计有Z向性能要求的厚板；建筑结构安全等级为一级，大跨度钢结构中主要受力构件所采用的钢材；对质量有疑义的钢材。
检查数量：全数检查。
检验方法：检查复验报告。
（2）重要结构采用的焊接材料应进行抽样复验，复验结果应符合现行国家产品标准和设计要求。
检查数量：全数检查。
检验方法：检查复验报告。
2．合格质量标准符合设计要求和国家现行有关产品标准的规定（二）高强度螺栓预拉力、扭矩系数复验（三）1．高强度大六角头螺栓连接副扭矩系数复验（1）抽检数量及检验方法复验用螺栓应在施工现场待安装的螺栓批中随机抽取，每批应抽取8套连接副进行复验。
每套连接副只应做一次试验，不得重复使用。
在紧固中垫圈发生转动时，应更换连接副，重新试验。
（2）合格质量标准[螺栓预拉力值范围（KN）] 螺栓规格（mm）M16 M20 M22 M24 M27 M30 预拉力值P 10.9s 93~113 142~177 175~215 206~250 265~324 325~390 8.8s 62~78 100~120 125~150 140~170 185~225 230~275 2．扭剪型高强度螺栓连接副预拉力复验（1）抽检数量及检验方法复验用螺栓应在施工现场待安装的螺栓批中随机抽取，每批应抽取8套连接副进行复验。
每套连接副只应做一次试验，不得重复使用。
在紧固中垫圈发生转动时，应更换连接副，重新试验。
（2）合格质量标准[紧固预拉力和标准偏差（KN）] 螺栓规格（mm）16 20（22）24 紧固预拉力的平均值99~120 154~186191~231 222~270 标准偏差 10.1 15.7 19.5 22.7（四）高强度螺栓连接摩擦面抗滑移系数复验；1．制造厂和安装单位应分别以钢结构制造批为单位进行抗滑移系数试验。
9、高强度螺栓连接副扭矩系数检验报告
样品编号 样品名称 规格等级 生产厂家 炉号(批号) 批 量序 号检ຫໍສະໝຸດ 验 项 目单位标准要求
检验结果
单项判定
0.110～0.150 1 标准偏差 ≤0.010
结
论
委托单位地 址: 备 注
注：1.未经本【检测机构】书面批准，不得复制(全文复制除外)检验报告。 2.【检测机构】地址： 3.报告无报告专用章无效。 批准: 审核: 检验:
9高强度螺栓连接副扭矩系数检验报告高强度螺栓抗滑移系数螺栓扭矩系数高强螺栓扭矩系数高强度螺栓检验标准高强度螺栓高强度大六角螺栓高强度六角螺栓高强度螺栓热镦设备高强度地脚螺栓
高强度螺栓连接副扭矩系数检验报告
GD210209 委托单位： 工程名称： 工程部位： 送检日期： 监 督 员： 检验日期： 见 证 人： 检评依据: 报告日期： 报告编号： GB 50205—2001 检验单位: (检测报告专用章)
告
检测报告专用章)
B 50205—2001
单项判定
高强度螺栓施工扭矩..
5、高强度螺栓安装的其它要求 高强度螺栓连接副组装时，螺母带圆台面的一侧应朝向垫圈有倒角的一侧。对于大六角
头高强度螺栓连接副组装时，螺栓头下垫圈有倒角的一侧应朝向螺栓头。 中国最大、最专业的幕墙社区，技术讨论区。- h3 T% Z6 P5 B% G+ b0 B4 p! J e 安装高强度螺栓时，严禁强行穿入螺栓(如用锤敲打)。如不能自由穿入时，该孔应用铰
。不允许使用普通扳手或电动普通扳手施工。有时力矩扳手会损坏，要及时发现及时更换。
扭矩数值偏差过大的力矩扳手不可继续使用。
3、对螺栓的要求
要选用正规厂家，经过检验合格的螺栓、螺母和垫圈。其连接副扭矩系数保证期为自出
厂之日起六个月。螺栓、螺母、垫圈有下列情况为不合格品，禁止使用。
a.
来源(制造厂)不明者； 弗思特幕墙顾问,弗思特顾问,弗思特咨询,幕墙顾问,单元幕墙,双层,点支幕墙,标准,规章制度$ R1 K; O& w! Z$ m3 {% D9 t4 D5 X
7、提交施工报告的内容 施工报告是高强度螺栓连接安装的检验与竣工依据，在施工过程中需要详细做好各参数
的记录，以便最终技术文件的归档和责任的落实。 3 h1 e* L" N7 c2 N! L( n) O6 _$ r
严格的施工报告应当包括以下几项内容： a、 高强度螺栓连接板结合面的抗滑移系数； b、 不同批号的高强度螺栓的扭矩系数，包括出厂检验质量报告参数等；
(kN)
-石材幕墙、金属幕墙、单元幕墙、双层幕墙、点支幕墙技术交流地！[汇聚！交流！创新！]9 r+ q& Y; D5 W3 K, G; R6 @
螺栓性能等级螺栓公称直径
(完整word版)扭矩系数试验

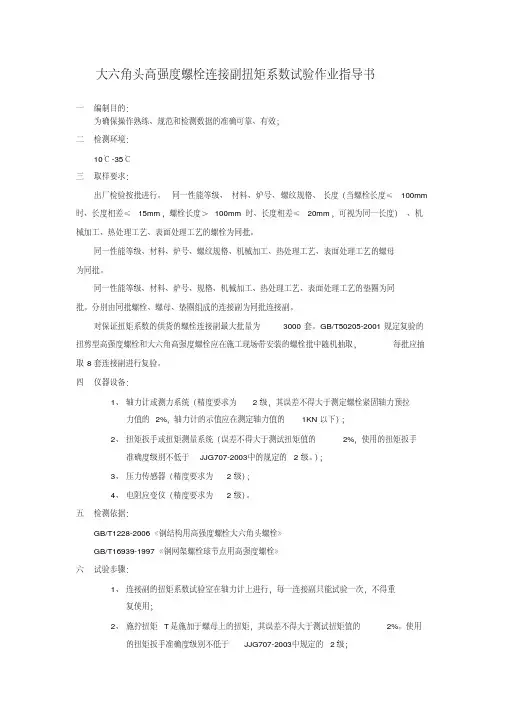

大六角头高强度螺栓连接副扭矩系数试验作业指导书一编制目的：为确保操作熟练、规范和检测数据的准确可靠、有效；二检测环境：10℃-35℃三取样要求：出厂检验按批进行。
