电能计量表箱柜技术规范
低压电能计量箱相关技术要求
低压电能计量箱相关技术要求Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998低压电能计量箱相关技术要求一、材质及环境要求表箱材质采用透明的聚碳酸酯，箱底采用阻燃ABS注塑成型。
表箱材质采用耐腐蚀、耐高温、抗老化、抗冲击、抗紫外线、阻燃、上盖为透明，表箱透明盖阻燃等级为V2级（热变形温度120℃），底座阻燃等级为V0级，在环境温度和日晒雨淋条件下，十五年内不发生变形、变色等老化现象。
周围环境温度不高于+55℃，而且在24h内的平均温度不超过+35℃，周围环境温度的下降，对于户外型计量箱应不低于-25℃。
安装地点的海拔不超过2000m。
安装地点的空气相对湿度在最高+40℃时不超过50%，最低温度-40℃时不超过60%，该月的平均相对湿度不超过90%。
选取规定的用于污染等级为3级的环境。
安装场所的外磁场在任何方向不超过地磁场的5倍。
安装处无明显的冲击或振动。
二、配置要求1.计量箱结构设计要求：箱体内部结构布置合理，应方便接线及电能表和其它电器元件的固定，所有元器件及线路安装齐全。
进出线接线端子应牢固可靠，进、出线孔均应加装绝缘胶垫套，考虑防雨密封措施，位置应方便进出线接线。
表箱应为一体式，由三个独立单元组成：进线单元、计量单元、用户单元。
三单元具有较强的封闭性。
a)进线单元安装总进线刀开关或分户隔离刀开关。
分线铜排，总进线开关和分户隔离开关要满足电流要求，进线端分户隔离开关应具有明显断开点，分户隔离开关每户配备一个。
b)用户单元应安装出线断路器，出线断路器要满足电流要求，每户配备一个。
c) 零线端子安装在进线单元内。
d )计量箱进线单元底板应设接地连接固定螺栓，接地螺栓直径不小于12毫米，有弹簧垫和两个平垫，并有醒目的接地符号。
e)计量箱体四角需配置挂耳或其它可靠安装的方法计量箱进、出线位置应按照计量单元左上侧进线、用户单元下端出线设计，进、出线应为三相。
计量表箱管理和施工标准和要求
计量表箱管理和施工标准和要求一、表箱电源进线施工标准1、架空绝缘线路按照《架空绝缘配电线路施工及验收规程》施工。
2、电缆线路按照DL/T602-1996《电力电缆运行规程》施工。
3、接线点、T接点应牢固可靠，应采用先进的技术，确保接点、T接点长期运行，导电良好。
4、穿管布线应整齐美观，安装牢固，导线不外露。
5、低压接户线零线接地，按装时要进行实地测量，接地电阻若大于4欧姆时，应增加接地体，以确保接地良好。
二、计量表箱、分线箱施工标准1、计量表箱下沿离地面高度：楼道内不得低于1.5米，室外墙体上在1.8－1.9米间。
2、分线箱采用落地式或壁挂式，安装在墙体上时，距地面高度在2.5米以上。
3、非绝缘材料表箱、分线箱箱体接电线不小于16mm2,箱门接地线不小于2.5mm2，与接地线直接连接。
接地线使用黄、绿双色铜质软线。
4、计量表箱、分线箱安装牢固、竖直、美观，防雨、防潮、防小动物进入。
5、计量表箱内走线采用接线槽配线，不走暗线，布线美观，电能表至少固定两个螺丝，垂直安装。
6、电能表进、出线不得串、并联，到户零线必须经过电能表。
7、与电能表、开关连接的多芯导线必须搪锡，并拧紧全部螺丝，保证接触良好。
电能表、开关接线处导线无外露导电部分。
8、外露开关把手位置合适，便于操作。
多路出线开关采取整体固定措施，接线螺丝不得外露，开关两侧与箱门开槽处边缘距离不得大于2㎜。
9、穿越箱体的导线必须套保护绝缘套。
10、穿线管要暗辅或靠墙安装，主管道、到户管道应固定牢固。
穿线管直径应大于管内导线直径的1.5倍。
11、改造小区表箱之间的485通信线，采用护管敷设。
不得与电源线并行架设，防止干扰。
通信线不得跨楼。
485通信线用接线端子与表通信接口连接。
电能计量箱技术规范
电能计量箱技术规范（阻燃ABS材质）1 、总则1.1 本技术规范书适用于整体组合电能计量箱，它提出了该计量箱的功能设计、结构、性能、安装与试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求与适用的标准，未对一切技术细则做出规定，也未充分引述有关标准与规范的条文，供方应提供一套满足本规范书与现行有关标准要求的高质量产品及其相应服务。
1.3 假如供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或者系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书“技术差异表”中加以全面描述。
1.4 本技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准与行业标准。
应遵循的要紧现行标准如下：1. GB7251.1-2005开关与操纵设备第1部分型式试验与部分型式试验成套设备；2． GB7251.3-2006开关与操纵设备第3部分对非专业人员可进入场地的低压成套开关设备与操纵设备—配电板的特殊要求；3. DL/T 448－2000 电能计量装置技术管理规程；4．GB/T 16934-1997 电能计量柜；5. DL/T 5137-2001 电测量及电能计量装置设计技术规程；6. GB50254-96 电气装置安装工程低压电器施工及验收规范；7. 《国家电网公司输变电工程通用设计400V电能计量装置分册》8. 《国家电网公司输变电工程通用设计220V电能计量装置分册》9. GB191 《包装储运图示标志》10. GB2681 《电工成套装置中的导线颜色》11. GB2682 《电工成套装置中的指示灯与按钮颜色》12. GB4028 《外壳防护等级的分类》13. GB7251 《低压成套开关设备》14. GBJ63 《电力装置的电测量仪表装置设计规范》15. JB3084 《电力传动操纵站的产品包装与运输规程》16. IEC947-1 《总则》17. GB/T14048.1《总则》18. IEC942-2 《低压断路器》19. GB14048.2 《低压断路器》20. IEC947-5-1 《机电式操纵电路电器》21. GB14048.5 《机电式操纵电路电器》22. DL447-91 《电能计量柜》23. GB50054-95 《低压配电设计规范》24. GB156-93 《标准电压》25. GB1048-89 《固体绝缘材料工频电气强度的试验方法》26. GB2900.1-82 《电工名词术语、基本名词术语》27. IEC255-21-1 振动试验标准28. IEC255-21-2 冲击与碰撞试验标准29. GB7251.3-97 低压成套装置30. GB4208-93 外壳防护等级31.GB17466-1998 《家用与类似用途固定或者电气装置电气附件外壳的通用要求》32.GB/T7267-2003 外型及安装尺寸33. 《国家电网公司输变电工程通用设计—220V电能计量装置分册》有矛盾时，按现行的技术要求较高的标准执行。
关于配电室10kV计量柜的技术要求
关于10kV计量柜的技术要求为加强计量管理，统一、规范10kV计量柜的配置，现提出10kV计量柜的技术要求如下，请计量部按此要求验收：一、计量柜的设计、制造和检验必须符合国家标准《电能计量柜》（GB/T16934-1997）的规范。
二、计量柜的基本要求1、总柜式计量，含独立电流、电压互感器。
计量柜采用落地安装，与其他开关柜外形和谐美观。
2、电能计量柜应有出厂检验和型式检验。
3、柜中各单元以隔板或箱（盒）式组件区分和隔离。
4、电能表室应设在计量柜的中前部；电压互感器单元宜设在柜的下部，一次熔断器的安装位置要求能够方便更换熔断器管。
5、电压互感器的一次熔断器额定电流选用1A；并设置3只电压指示仪表监视计量电压互感器的工作状况。
6、计量柜应装设防止误操作的安全联锁装置；外壳面板上设置主电路模拟图。
7、所有能进入计量柜的途径和有可能影响计量的操作机构都必须装设加铅封机构，如前后门、上盖、计量电压互感器的隔离开关操作机构等。
三、电能表室的要求1、挂表板面积至少能安装3套三相电子式电能表和试验接线盒，电能表应固定安装在可调夹具上。
2、观察窗应采用厚4mm无色透明的玻璃，面积应满足抄表和监视二次回路的要求，不少于400mm×500mm（D×H），仪表室深不宜大于400mm；边框采用铝合金型材或具有足够强度工程塑料构成，密封性能良好。
3、电能表安装高度及间距：电能表安装高度距地面在800~1800mm之间；试验专用接线盒安装高度1000~1400mm之间；电能表与电能表之间的水平间距不应小于80mm；电表与试验盒之间的垂直间距不小于150mm；试验盒与周围壳体结构件之间的间距不小于100mm。
四、电流、电压互感器的要求1、电流互感器额定一次电流采用标准值，其确定原则：应保证在正常运行中的实际负荷电流一般不少于30%，特殊情况下至少应不少于25%。
当实际负荷电流不可预知时按变压器总容量确定一次电流。
电表箱规范

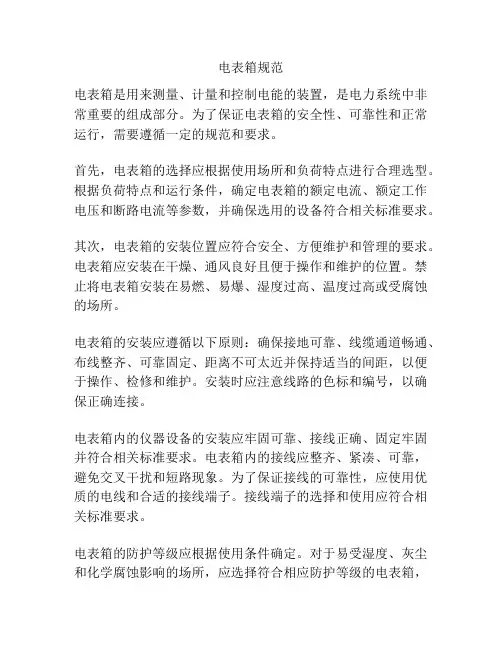

电表箱规范电表箱是用来测量、计量和控制电能的装置，是电力系统中非常重要的组成部分。
为了保证电表箱的安全性、可靠性和正常运行，需要遵循一定的规范和要求。
首先，电表箱的选择应根据使用场所和负荷特点进行合理选型。
根据负荷特点和运行条件，确定电表箱的额定电流、额定工作电压和断路电流等参数，并确保选用的设备符合相关标准要求。
其次，电表箱的安装位置应符合安全、方便维护和管理的要求。
电表箱应安装在干燥、通风良好且便于操作和维护的位置。
禁止将电表箱安装在易燃、易爆、湿度过高、温度过高或受腐蚀的场所。
电表箱的安装应遵循以下原则：确保接地可靠、线缆通道畅通、布线整齐、可靠固定、距离不可太近并保持适当的间距，以便于操作、检修和维护。
安装时应注意线路的色标和编号，以确保正确连接。
电表箱内的仪器设备的安装应牢固可靠、接线正确、固定牢固并符合相关标准要求。
电表箱内的接线应整齐、紧凑、可靠，避免交叉干扰和短路现象。
为了保证接线的可靠性，应使用优质的电线和合适的接线端子。
接线端子的选择和使用应符合相关标准要求。
电表箱的防护等级应根据使用条件确定。
对于易受湿度、灰尘和化学腐蚀影响的场所，应选择符合相应防护等级的电表箱，以确保设备的安全运行。
防护等级应明确标注在电表箱上，并经常检查和维护。
电表箱应定期进行检查和维护，确保其正常运行和安全可靠。
定期检查包括检查接线的松动、接触不良、线路短路等问题，并及时修复。
维护包括清洁电表箱内部和外部的维护、更换电池、检查仪表的校准等。
最后，电表箱的使用应符合电能计量管理的相关规定。
电表箱的电能计量应准确无误，避免因计量错误而导致的财产损失和纠纷。
对于违反相关规定的使用行为，应依法进行处罚并承担相应的法律责任。
总之，电表箱作为电力系统中的重要组成部分，其规范的安装、使用和维护对于保证电力系统的安全运行和电能计量的准确性至关重要。
电表箱的规范性要求需要广大电气工作者和相关从业人员共同遵守，以保障电力系统的正常运行和用户的权益。
电能计量表箱(柜)技术规范
2012年05月
2012年07月
时间
2012年07月2012年10月 2012年11月 2012年12月 2013年1月 2013年4月
工作内容
讨论稿征集意见，征集各单位意见并再次进行修改，并形成报审稿。 报审稿评审，网公司在广州组织专家对报审稿进行评审，并形成报
批稿。
报批稿提交南网公司市场营销部
电能计量表箱（柜）技术规范
云南电网公司技术分公司 云南电力研究院 2015年11月
内容提要
一、技术规范编制说明
1、规范编制背景 2、规范编制过程 3、规范编制依据 4、系列规范介绍
3
南方电网公司用户侧的电能计量柜、金属表箱和 非金属表箱技术规范未形成统一的标准体系，各 子公司和地区供电局订货技术要求存在较大差异， 适用性不够强；为满足公司一体化管理需求，特 编制计量表箱（柜）系列技术规范。 根据南方电网公司《一体化管理推进总体工作方 案》和《营销一体化管理工作方案》的安排，由 海南电网公司负责起草电能计量柜、金属表箱和 非金属表箱技术规范。
技术要求-表箱分类
计量表箱分类
产品类别 单相1表位表箱 单相多表位表箱 三相直入式1表位表箱 三相直入式多表位表箱 三相经互感器式表箱 三相2表位表箱（通用型） 表示代码 FZD1X FZD(4-18)X FZS1X FZS（2-8）X FZS(1-2)H FFS2H 规格 1表位 4表位及以上 1表位 2表位及以上 1-2表位 2表位 一体式(箱内安装互感器） 经互感器分体式 4、6表箱分标准配置与简易配置两种 备 注
温度：＋75℃~－30℃。 湿度：≤95%。 污秽等级：≤Ⅲ类污秽 区。 光照强度：≤0.1W/cm2。 风速：≤40m/s。 耐受地震能力、烈度： 8度,水平加速度0.15g。 海拔高度：≤4000m。 安装地点：户外或户内。 倾斜度: ≤3°。 安装方式：壁挂式、嵌 入式、杆上安装。
低压三相电能计量箱技术规范
低压三相电能计量箱技术规范华北电网有限公司目录1范围....................................................... 错误!未定义书签。
2规范性引用文件 ............................................. 错误!未定义书签。
3术语和定义 ................................................. 错误!未定义书签。
4分类....................................................... 错误!未定义书签。
5技术要求................................................... 错误!未定义书签。
6试验....................................................... 错误!未定义书签。
7标志、包装、贮存和运输、文件资料............................ 错误!未定义书签。
8采购要求................................................... 错误!未定义书签。
9验收....................................................... 错误!未定义书签。
附表低压三相电能计量箱采购要求................................ 错误!未定义书签。
附件A 三相智能电能表外形尺寸 .................................. 错误!未定义书签。
附件B 集中器外形尺寸.......................................... 错误!未定义书签。
附件C 专变采集终端外形尺寸 .................................... 错误!未定义书签。
电表箱技术规范
计量表箱技术规范1规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB 4208-93 外壳防护等级（IP代码）GB 7251。
1-97低压成套开关设备和控制设备DL/T 448-2000 电能计量装置技术管理规程JB/T 16934—1997 电能计量柜DL/T 5137-2001 电测量及电能计量装置设计技术规程GB/T 17626。
4—1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验外观检测:1箱体标识1。
1计量箱应有设备铭牌、出厂编号、出厂日期。
计量箱统一编号规则编号由订货方提供。
2箱体材质：配电箱箱体基座采用冷轧钢板，铁皮厚度为1.2mm，表面静电喷涂处理,颜色为驼色。
3电器元件计量箱应设置分级保护，满足选择性、灵敏性要求.塑壳断路器应符合GB/T 14048.2标准要求;单相断路器应符合GB 10963.1标准要求。
箱内电器元件应按国家有关规定通过强制认证(3C认证）4安装附件4。
1多表位计量箱内各电能表中性线应分表安装，不得共用。
4.2计量箱内应采用绝缘阻燃的导线，色标应为：相线为黄绿红三色；零线为黑色；PE线为黄绿双色线.4.3计量箱内亦采用线槽布线,进出线独立分开，布线设计合理、工艺过关。
4.4非金属箱内须预留PE端子，便于箱体与接地网可靠连接。
5外壳箱体必须为封闭结构,并有良好的通风散热结构设计，应采取防止非正常情况下外部异物插入触及带电导体的措施。
6功能室计量箱需分为进线室、计量室与出线室三个部分，进线室、计量室、出线开关室各个功能区之间需有必要的互锁逻辑关系，能够满足供电企业不同专业间，以及供电企业与用电客户间的责任划分。
各室可按横式、竖式、混合式排列。
7隔板和门7.1多表位表箱的进线室、计量室与出线室的门均独立。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DL/T 825 电能计量装置安装接线规则 DL/T 5131 农村电网建设与改造技术导则
DL/T 5202 电能计量系统设计技术规程 HG/T 2503 聚碳酸酯树脂
JGJ16 民用建筑电气设计规范
9
电能计量非金属表箱规范性引用文件：
适用于中国南方电网责任有 限公司所辖10kV高供高计、 10kV高供低计和低压单相、 三相电能计量非金属表箱。 规定了电能计量非金属表箱 的使用条件、制造材质、基 本参数、结构、性能、标志、 包装、运输、试验等方面的 内容。 提出的是最低限度的技术要 求。凡本规范中未规定，但 在相关设备的行业标准、国 家标准或IEC标准中有规定的
GB50058 爆炸和火灾危险环境电力装置设计规范 GB311 高压输变电设备的绝缘配合 JJG596 电子式电能表检定规程 JJG 1021电力互感器检定规程 JJG 313 测量用电流互感器检定规程 JJG 314 测量用电压互感器检定规程
DL/T 5137 电测量及电能计量装置设计技术规范 DL/T 448 电能计量装置技术管理规程 DL/T 825 电能计量装安装接线规则
14
难点：
1、验收项目PC材质分析？
目前电力企业无法做此项验收分析，只能委托第三方权威技术机构？具 体如何规范操作？
2、如何解决箱体运行后出现的发黄问题？
内容提要
二、计量非金属表箱技术规范
1、范围、术语及环境 2、技术、结构、元件参数要求 3、验收测试项目及方法 4、包装、运输和储存
17
1、范围、术语及环境
通过对国标、行标的相关内容比较、甄别引用，结合南方电网公司实际，编制本 技术规范，本技术规范尽量全面地从企业标准的角度界定设备使用者所普遍关注的技 术参数与技术要求，同时结合方便于运维、检查等实际情况，对国标行标中未能明确 规定或没有规定，但企业普遍关注的技术要求进行了补充。
编制内容中充分考虑标准化、系列化的要求，兼顾各子公司差异，充分结合当前 先进、成熟的技术、试验方法等，落实提高设备装备水平的要求，突出专业化管理思 路，增强针对性和可操作性。 主要内容：
温度：＋75℃~－30℃。 湿度：≤95%。 污秽等级：≤Ⅲ类污秽 区。 光照强度：≤0.1W/cm2。 风速：≤40m/s。 耐受地震能力、烈度： 8度,水平加速度0.15g。 海拔高度：≤4000m。 安装地点：户外或户内。 倾斜度: ≤3°。 安装方式：壁挂式、嵌 入式、杆上安装。
规范条文，应按相应标准的 采集终端、负荷管理终端、配
通过对网公司各分、子公司编写的技术规范作比较、甄别引用，以《南方电网公 司电能计量装置典型设计低压用电客户电能计量卷》典型设计图为依据，结合南方电 网公司当前电能计量业务实际和管理需要，编制尽量全面地从使用者所普遍关注的技 术参数与技术要求，同时也根据运行经验，针对现行中存在不足，在技术要求上进行 了补充。
2012年07月
终审稿修改版评审，网公司组织专家在海南陵水对终审稿修改版稿
进行初审。
6
时间
工作内容
2012年07月- 讨论稿征集意见，征集各单位意见并再次进行修改，并形成报审稿。 2012年10月
2012年11月
报审稿评审，网公司在广州组织专家对报审稿进行评审，并形成报 批稿。
2012年12月 报批稿提交南网公司市场营销部
JB/T 5777.2 电力系统二次电路用控制及继电保护屏(柜、台)通用技术条件
8
电能计量金属表箱规范性引用文件：
GB/T 16934 电能计量柜 GB 4208 外壳防护等级（IP代码） GB 7251.1 低压成套开关设备和控制设备 GB 7251.3 低压成套开关设备和控制设备 GB 7251.5低压成套开关设备和控制设备 GB 14048.1 低压开关设备和控制设备 GB 14048.2 低压开关设备和控制设备
相对密度：1.08～1.21g/cm3； MFR（21.17Mpa,200℃）：10～15g/10min； 成型收缩率：0.3～ 0.6%；拉伸强度；≥35Mpa； 伸长率：35～45%； 弯曲强度：≥65Mpa； 弯曲弹性模量：≥ 2000Mpa； 缺口冲击强度：≥9.8～24.5kj/m2； 热变形温度：≥100℃； 洛氏硬度：90～95r； 着火危险试验(灼热丝可燃性)：650±10℃； 氧指数：≥28%； 介电强度：≥12 kV/mm； 介 电常数 ：50Hz 4.2 106Hz 3.8； 体积电阻率：2.5×1014Ω .cm；耐电弧性：98s； 2 PC 材料 简支梁缺口冲击强度：≥50kj/m2；拉伸强度：≥60Mpa； 断裂伸长率：≥85%；屈服弯曲强 度：≥95Mpa；热变形温度：≥130℃； 体积电阻系数：≥1.5×1015Ω cm；介电系数：2.7～ 3.0；介电强度：≥16mV/m
2)三相经互感器式2表位表箱安装一个电表和一个自动化终端。
2、技术、结构、元件参数要求
技术要求-表箱材质要求
非金属表箱应采用环保绝缘材料，并具有阻燃、抗老化、耐腐蚀、耐高温和低温、抗冲 击、抗紫外线（不变色发黄）、耐受外力强等性能。表箱底座采用增强型 ABS 工程塑料，表 箱盖采用 PC 优级品材料。单相 1 位表箱外壳厚度≥3mm，其余表箱外壳厚度≥3.5mm。 1 阻燃 ABS（耐候耐高冲击型）材料
DL/T 448 电能计量技术管理规程
DL/T 5137 电测量及电能计量装置设计技术规程
DL/T 599 城市中低压电网改造技术导则
DL/T 621 交流电气装置的接地
DL/T 825 电能计量装置安装接线规则
DL/T 5131 农村电网建设与改造技术导则
DL/T 5202 电能计量系统设计技术规程
GB/T 16934 电能计量柜
GB 4208 外壳防护等级（IP代码）
GB/T 5169.13电工电子产品着火危险试验
GB 7251.1 低压成套开关设备和控制设备
GB 7251.3 低压成套开关设备和控制设备
GB 7251.5低压成套开关设备和控制设备
GB 14048.1 低压开关设备和控制设备
2011年04月
第一次初稿讨论，网公司组织专家在海南海口对初稿进行讨论、形 成初稿（计量表箱、计量柜技术标准）。
2011年06月－ 2011年09月
初稿评审，网公司组织专家在云南大理对初稿进行初审，后经修改 后在贵阳通过专家组评审并形成终审稿报网公司（由技术标准改为 技术规范），并形成征求意见稿。
2012年05月
编制内容中充分考虑电能计量管理一体化要求，兼顾各子公司的实际情况和差异， 充分结合当前先进、成熟的技术、试验方法等，突出专业化管理思路，增强针对性和 可操作性。 主要内容：
主要包括以下几方面内容：使用条件要求、技术要求、结构要求、设计尺寸要求 和验收试验项目等。
13
主要内容：
特点：
适用性强：考虑到南网五省份因各子公司和地区、之间存在的环境、用电负荷情况 差异性，又结合网公司形成的统一标准体系及未来的应用需求，对系列技术规范进行 编制。列如：计量表箱分金属与非金属、简易配置与标准配置、经互感器一体式与分 体式等。对沿海腐蚀性较强地区采用不锈钢或非金属表箱；用电负荷较大发达地区采 用标准配置表箱，用电负荷较小欠发达偏远乡村地区采用简易配置表箱等实用性较强。 具体全面：系列技术规范编制从使用条件、制造材质、基本参数、结构、性能、标 志、包装、运输、试验等方面的进行了规范。对计量表箱类型既考虑到专用型表箱又 考虑了通用型的表箱；也有直通式和经互感器接入式电能表表箱；表位从1位表箱直 到三相8位和单相18位表箱都有详细的配置图形。对计量柜既有高压等级也有低压等 级、进线方式既有上进线方式也考虑了下进线方式、有固定式也有移动式的计量柜， 各种类型均有详细的接线原理图及平面布置图。
HG/T 2503 聚碳酸酯树脂 JGJ16 民用建筑电气设计规范
10
电能计量技术规范
计量 柜
计量 金属 表箱
计量 非金 属表 箱
11
主要内容：
电能计量柜：
目标： 针对现阶段客户侧的电能计量柜技术规范未成体系，各子公司和地区供电局订货
技术要求存在较大差异，适用性不强的现状。为加强电能计量管理工作，规范电能计 量柜的技术要求，确保电能计量准确、安全、可靠。依据国家和行业的有关标准，结 合公司管理要求。指导南方电网公司范围内电能计量柜设计、订货、投运前验收等工 作。 编写原则：
电能计量表箱（柜）技术规范
云南电网公司技术分公司 云南电力研究院 2019年9月
内容提要
一、技术规范编制说明
1、规范编制背景 2、规范编制过程 3、规范编制依据 4、系列规范介绍
3
南方电网公司用户侧的电能计量柜、金属表箱和 非金属表箱技术规范未形成统一的标准体系，各 子公司和地区供电局订货技术要求存在较大差异， 适用性不够强；为满足公司一体化管理需求，特 编制计量表箱（柜）系列技术规范。
2013年1月 电能计量表箱（柜）技术系列规范终稿获网公司专家组评审通过。
2013年4月 南网公司正式颁布电能计量表箱（柜）系列技术规范
7
电能计量柜规范性引用文件： GB/T 16934 电能计量柜
GB 4208 外壳防护等级(IP代码) GB 7251 低压成套开关设备
GB 3906 3.6kV～40.5kV 交流金属封闭开关设备和控制设备 GB 2681 电工成套装置中的导线颜色
GB 14048.2 低压开关设备和控制设备
GB 50054 低压供配电设计规范
GB 50096住宅设计规范
GB 50171 电气装置安装工程盘、柜及二次回路结线施工及验收规范
GB 50303 建筑电气工程施工质量验收规范
GB 17466.1家用和类似用途固定式电气装置电器附件安装盒和外壳
GB 191 包装储运图示标志
