心电图机操作说明
心电图操作流程
心电图机操作流程
一、接通电源，开电源开关
二、安放肢体导联电极夹
①患者仰卧位，卷起衣袖和裤腿；
②在金属电极上涂抹导电膏或生理盐水；
③将肢体电极夹放在前臂腕关节上方和小腿踝关节内侧上方部位皮肤。
肢体导联安放位置
RA红右臂
LA黄左臂
RL黑右腿
LL绿左腿
三、安放胸导联电极球
①松开患者胸部衣扣；
②在胸电极吸球的边缘上涂抹导电膏或生理盐水；
③挤压吸球，电极球边缘与皮肤紧密连接，松开吸球，使电极吸附在患者皮肤。
胸导联安放位置
V1红V1胸骨右缘第四肋间
V2黄V2胸骨左缘第四肋间
V3绿V3在V2和V4中点
V4棕V4左锁骨中线第五肋间
V5黑V5平V4于左腋前线
V6紫V6平V4左腋中线
四、波形稳定后观察ECG波形，确定后冻结，按打印ECG波形。
五、断开心电电极与患者的连接，按电源键开关，关机后拔除电源。
数字心电图机操作规程数字心电图机操作流程
数字心、电图机操作规程
一、开机前，检查电源线，电极连接是否良好。
二、患者平静躺在床上，肢体放松，呼吸平稳。
三、病人仰卧于床上，在两手腕屈侧关节上约3厘米及两内踝上约
10厘米处涂抹导电液，在固定电极。
四、按规定安好导联线。
五、按下导联选择键，选择导联，再描记心电图。
六、做完心电图，关闭电源开关，收好导联。
七、如需做床头心电图，在仪器搬运过程中应做到轻拿、轻放、避免碰撞。
八、结束一日的工作后，检查心电图机及电极是否完好，并做好交接班。
九、每天清洁仪器、每周彻底除尘仪器一次，做好定期保养已维修登记。
床旁心电图机使用流程
床旁心电图机使用流程
一、操作顺序
1．病人准备、打开开关；
2.消毒；
3.连接肢体导联、胸导联，选择导联；
4.除干扰，按启动键；
5.停止，关电源，取下心电图纸，撤导联；
6.整理病人。
二、肢体导联安放位置：
右手腕-红色，左手腕-黄色，左脚腕-绿色，右脚腕-黑色。
三、胸导联安放位置：
V1导联：胸电极安放在胸骨右缘第四肋间。
(男性第四肋间平)
V2导联：胸电极安放在胸骨左缘第四肋间。
V3导联：胸电极安放在V2与V4连线的中点。
V4导联：胸电极安放在左锁骨中线与第五肋间。
V5导联：胸电极安放在左腋前线与第五肋间，平V4.
V6导联：胸电极安放在左腋中线与第五肋间，平V4.
下垂者应托起乳房，将V3、V4、V5电极安放在乳房下缘胸壁
上，而不应当安置在乳房上。
保护男女病人隐私，注意遮挡。
四、消毒与颐养：
1.心电图机身及导联线干净时用75%酒精擦拭。
2.心电图机置于防震、防火、防热、防潮空间。
备用时用布盖好。
3.机身发生故障时，须技术与专职维修人员联系，切勿擅自打开机箱。
除颤器操作流程
1.打开开关。
2.导联线连接病人胸前电极。
2.导联线连接病人胸前电极。

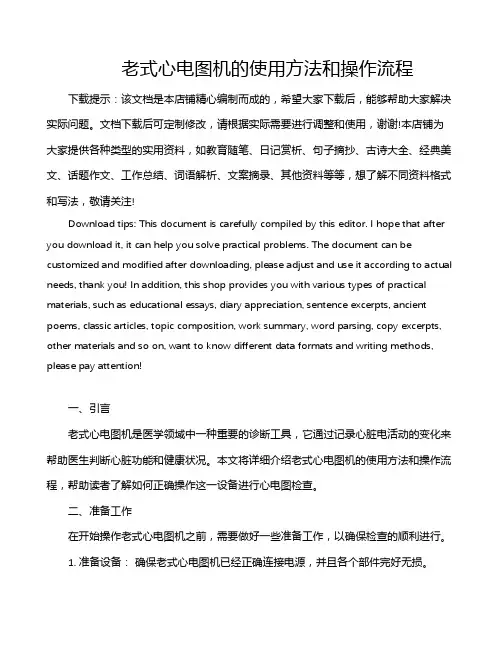

老式心电图机的使用方法和操作流程
老式心电图机的使用方法和操作流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言老式心电图机是医学领域中一种重要的诊断工具，它通过记录心脏电活动的变化来帮助医生判断心脏功能和健康状况。
心电图机的操作规程
心电图机的操作规程一、仪器评估1、仪器清洁无污垢。
2、外接电源正常。
3、仪器电源开关正常。
4、心电导联线完好无缺损。
二、操作前准备1、将仪器推至病人床边。
2、准备病人：病人取平卧位，前胸暴露，去除汗渍、油渍及污物。
3、准备温开水一杯、水刷一把。
三、操作程序1、按右下角电源开关，显示仪器自检。
2、将病人胸部及四肢按导联位置刷水。
3、导联连接：（1）肢导：右上肢与心电图机负极连接（红）左上肢导与心电图机正极连接（黄）左下肢导与心电图机正极连接（绿）右下肢导与心电图机正极连接（黑）双下肢单独连接也可合并后与一下肢连接（2）胸导：V1：胸骨右缘第4肋间V2：胸骨左缘第4肋间V3：在V2与V4连线的中点V4：在第5肋间与锁骨中线相交处V5：在腋前线与V4水平线相交处V6：在腋中线与V4水平线相交处V7：在腋后线与V4同一水平V8：左肩胛线与V4同一1、将仪器电源关闭。
水平V9：后正中线与V4同一水平VIR—V6R：与V1—V6相对应4、按抗干扰键Fiter, 检查检查显示屏，心电图显示基线是否平稳。
5、按上下左右键，翻页看各导联基线是否平稳。
6、按左下角Auto，自动记忆，按F1键取消打印号，打印心电图。
7、将导联取下，关电源开关。
8、将病人接导联位置的水擦拭干净，协助病人穿衣。
四、操作后准备1、将仪器电源关闭。
2、外接电源线不要取下，使仪器始终保持充电状态备用。
3、将取下的导联线整齐放好。
4、将仪器推回固定位置。
心电图机操作说明
心电图机操作说明
1.接好电源插座。
按ON/OFF键，电源指示灯亮，机器进入开始初始化状态。
2.当液晶显示屏出现初始画面时，表示本机已经准备就绪，可以开始进行操作。
3.电极的连接，分为四肢电极连接和胸部电极连接。
4.四肢电极连接,先用酒精清洗电极安装部位的皮肤，然后涂少量的导电膏。
RA红色接右手，LA黄色接左手，RL黑色接右腿，LL绿色接左腿。
5.胸部电极连接，用酒精清洗安装部位的胸部皮肤，将导电膏涂在该部位，按胸电极的吸球，将电极吸附于V1~V6位置。
C1(V1):胸骨右缘第四肋间隙C2(V2): 胸骨左缘第四肋间隙
C3(V3):C2与C4连线中点C4(V4):左胸骨第五肋间与锁骨中线的交点
C5(V5):左腋前线与C4同一水平线C6(V6): 左腋中线与C4同一水平线
注：不要用生理盐水代替导电膏，以防止腐蚀电极。
6.当一切连接好之后，按绿色键走纸，即会打印出十二个导联，如再按一下绿色键本机就会分析出一份报告。
7.关闭电源，解开各电极。
取下心电图报告，填写患者姓名、年龄、性别。
心电图机使用说明
心电图机使用说明1．电源开关置于“ON”。
2．电源开关置于“AC（交流），’，此时“LINE”“TBST”“PA PER SPEED（25mm／s）”“SENSITIVITY（l）”“STOP”，晶体灯发出亮光。
3．调节基线控制旅钮应能改变描笔的位置，使之停在纪录纸中央附近。
4．按动“CHECK”键，此时“STOp”灯灭，“CHECK”灯亮。
5．按动定标键“lmV”，使描笔随着定标键的按动而作相应的摆动。
6．按“START”，此时“CHECK”灯灭，“START”灯亮，记录纸按25mm/sec速度走动。
7．继续按动定标键，在走动的纪录纸上可看到一清晰的定标方波，其振幅应是10mm。
8．按动“LEADSELECTOR”键，使之由“TEST”向“I”导“Ⅱ”联转换。
9．在心电图纸上得到一段清晰的纪录后，可继续按动“LEAD SELECTOR”键，使之由“I”导联向“Ⅱ”导联转换，以此类推，可重复上述操作，完成12个导联的心电图纪录。
10．仪器使用完毕，切断电源，做好清洁工作。
并做好仪器使用登记。
电图机是记录人体心电图的专用仪器，心电图机的有严格的国际标准，心电图机由专业厂家设计、制造。
人体心电图机种类繁多，从记录笔数分有单道心电图机和多道心电图机；从用途分有普通心电图机、心电监护仪和动态心电图机。
有些心电图机带有示波屏，也称心电示波器。
人体心电图机也可用来记录动物的心电图，其记录的心电图质量一般优于普通记录仪。
（一）心电图机基本结构心电图机基本结构包括：1．记录纸盒装记录纸卷。
2．笔位置控制旋调节记录笔基线。
3．导联选择按钮或开关选择记录导联。
4．50Hz滤波按钮或开关滤去50Hz干扰5．灵敏度按钮或开关选择记录灵敏度，灵敏度有1/2、1和2三档。
6．走纸速度按钮或开关走纸速度选择，走纸速度有25mm/min和50mm/min二档。
7．1mV定标按钮或开关用于灵敏度校正，按下1mV定标电压，记录幅度为10mm。
心电仪操作手册
心电仪操作手册心电图（Electrocardiogram，简称ECG）是一种通过记录心脏的电活动来评估心脏健康状况的检查手段。
心电仪是进行心电图检查的设备，广泛应用于临床医疗和健康管理领域。
为了帮助用户正确操作心电仪，以下是一份心电仪操作手册，旨在提供准确的操作指导。
一、准备工作1. 打开心电仪电源，确保设备正常运行。
2. 根据需要连接心电仪至电源或电池，确保设备供电充足。
3. 将心电仪与电源线或电池连接好，并确保插头牢固。
4. 检查心电仪的电极是否完好，如有破损或松动应立即更换或调整。
二、准备患者1. 进入心电图检查房间准备患者，确保环境安静舒适，以避免干扰。
2. 告知患者不要进行剧烈运动或身体活动，并解释心电图检查的目的和过程。
3. 清洁患者皮肤，去除汗水、油脂或其他物质，以提高传感器与皮肤的接触质量。
三、心电仪操作步骤1. 将心电仪的电极贴片粘贴在患者身体相应位置，如胸部和四肢。
根据需要，可以有2至12个电极进行检测，具体位置根据医生或操作手册指导。
2. 确保电极贴片与患者皮肤充分接触，且贴片之间无间隙。
保持电极贴片干燥，避免沾水。
3. 启动心电仪软件或按下相应按钮开始记录心电图。
根据指示选择合适的记录时间和导联方式。
4. 记录时间结束后，保存心电图数据，并进行分析。
根据需要，可以打印或导出记录的心电图数据以供医生分析和诊断。
四、注意事项1. 在操作心电仪过程中，应避免与其他电子设备或杂散电源接触，以免干扰心电信号。
2. 及时更换电极贴片和电池，确保设备正常运行。
3. 注意心电仪操作过程中患者的舒适度，避免长时间不必要的操作或干扰。
4. 若出现心电仪故障或异常情况，应立即停止使用并联系维修人员。
五、操作规范与安全1. 操作人员应接受专业培训并获得相关资质，确保能够正确操作心电仪。
2. 在操作过程中需遵守医疗机构的相关规定和流程，确保安全与隐私保护。
3. 心电仪的维护应定期进行，包括清洁、校准和保养，以保证设备的可靠性和准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.接好电源插座。
按ON/OFF键，电源指示灯亮，机器进入开始初始化状态。
2.当液晶显示屏出现初始画面时，表示本机已经准备就绪，可以开始进行操作。
3.电极的连接，分为四肢电极连接和胸部电极连接。
4.四肢电极连接,先用酒精清洗电极安装部位的皮肤，然后涂少量的导电膏。
RA红色接右手，LA黄色接左手，RL黑色接右腿，LL绿色接左腿。
5.胸部电极连接，用酒精清洗安装部位的胸部皮肤，将导电膏涂在该部位，按胸电极的吸球，将电极吸附于V1~V6位置。
C1(V1):
胸骨右缘第四肋间隙C2(V2):
胸骨xx第四肋间隙
C3(V3):
C2与C4连线中点C4(V4):
左胸骨第五肋间与锁骨中线的交点C5(V5):
左腋前线与C4同一水平线C6(V6):
左腋中线与C4同一水平线
注：
不要用生理盐水代替导电膏，以防止腐蚀电极。
6.当一切连接好之后，按绿色键走纸，即会打印出十二个导联，如再按一下绿色键本机就会分析出一份报告。
7.关闭电源，解开各电极。
取下心电图报告，填写患者姓名、年龄、性别。
