激光对中仪E420
激光对中仪的应用分析
激光对中仪的应用分析激光对中仪的原理是利用激光的高度准直性和一致性进行测量和校准。
它通常由一个激光发射器和一个接收器组成。
激光发射器发射一根激光束，接收器通过激光束的反射或散射来获取测量数据。
借助于高度准直的激光束，激光对中仪能够对目标物体进行精确的定位、测量和校准。
在工业制造领域，激光对中仪能够提高生产效率和产品质量。
例如，在汽车制造中，激光对中仪可以用来在装配线上检测和校准零件的位置和偏差，确保零件的精确装配。
在电子制造中，激光对中仪可以用来对芯片和电路板进行精确的焊接和组装。
此外，在飞机和船舶制造等大型工程中，激光对中仪也常用于测量和校准结构的位置和水平度。
在建筑施工领域，激光对中仪可以用于测量和布置建筑物的位置和尺寸。
例如，在土木工程中，激光对中仪可以用来确定道路的等级和坡度，确保道路的平整和排水良好。
在建筑工程中，激光对中仪可以用来确定建筑物的高程和水平度，确保建筑物的结构稳定和安全。
在地理测量领域，激光对中仪可以用于制作高精度的地形图和地图。
例如，在地理信息系统（GIS）中，激光对中仪可以用来获取地表的高程和形状数据，用于地质勘探、城市规划和环境监测等应用。
此外，激光对中仪还可以应用于测量和监测地震活动、地壳运动和地下水位等地球科学研究。
在医学领域，激光对中仪可以用于进行非接触式的体积测量和成像。
例如，在眼科医学中，激光对中仪可以用来测量眼球的长度和形状，帮助医生确定患者的视力和验光度数。
在皮肤医学中，激光对中仪可以用来进行病变的精确测量和诊断，辅助皮肤疾病的治疗和研究。
激光对中仪的优点是可以实现高精度和非接触式的测量和校准，同时具有快速和自动化的特点。
它可以在复杂的环境中工作，如高温、高压和强电磁场等条件下，仍能保持高稳定性和可靠性。
然而，激光对中仪的缺点是价格相对较高，并且操作和维护要求有一定的专业知识和技能。
综上所述，激光对中仪在工业制造、建筑施工、地理测量、医学和科学研究等领域具有广泛的应用前景。
激光对中仪工作原理
激光对中仪工作原理
激光对中仪是一种基于激光测距原理的精密测量仪器，它可以用于工业制造、建筑施工等领域的精确对齐和测量。
激光对中仪的工作原理如下：首先，它利用激光器产生一束非常稳定的激光光束。
接着，这束激光通过一系列的光学元件进行处理，如经过准直器进行准直、通过分束片进行分束等。
然后，在测量的目标物体上安装两个接收器，它们可以接收到激光的反射信号。
激光对中仪利用激光的光路设计和测量原理，实现了对目标物体的快速、准确的测量。
当激光光束照射到目标物体上时，它会在目标的表面产生一个点。
接收器会接收到这个点的反射光，并将其转化为电信号。
通过对这个电信号进行处理和分析，激光对中仪可以计算出目标物体与仪器之间的距离差异。
通过测量不同位置的目标点的距离，激光对中仪可以确定目标物体的位置和姿态。
在工业制造中，激光对中仪可以用于机械加工设备的对齐和调试。
在建筑施工中，激光对中仪可以用于确定地基、楼板等部分的平直度和垂直度。
总而言之，激光对中仪通过利用激光测距原理，能够快速、准确地测量目标物体的位置和姿态，为工业制造和建筑施工等领域提供了重要的测量手段。
激光对中仪最全操作说明
激光对中仪最全操作说明激光对准仪是一种常用于建筑施工和测量领域的仪器设备，可用于室内外定位和对齐作业。
以下是激光对准仪的最全操作说明，包括仪器的使用方法、注意事项和常见故障排除方法。
一、激光对准仪的结构和使用方法1.激光对准仪的结构激光对准仪一般由以下几个部分组成：主体、液晶显示屏、控制按钮、激光头、电池仓等。
仪器的使用方法通常通过液晶显示屏和控制按钮进行操作。
2.准备工作(1)选择合适的位置进行测量，确保环境光线适中，避免阳光直射或强烈的光源照射。
(2)检查电池电量，确保电池充足，避免因电量不足导致测量不准确。
3.激光对准仪的基本使用方法(1)打开激光对准仪的电源开关，待仪器启动完成后，屏幕上会显示出相关信息。
(2)通过控制按钮进行模式选择，包括水平激光、垂直激光、全方位激光等模式。
(3)调整仪器位置，使得仪器上的激光头对准测量目标位置。
(4)观察激光头发出的激光线，根据需要进行调整，确保激光线对准目标位置。
(5)完成测量后，关闭激光对准仪的电源开关，将仪器放置在干燥通风的地方。
二、激光对准仪的注意事项1.避免阳光直射：阳光直射会干扰激光对准仪的测量结果，因此在使用时要避免阳光直射，选择合适的位置进行测量。
2.避免强烈光源照射：强烈的光源照射会干扰激光对准仪的激光线，导致测量不准确，因此也要避免强烈光源的照射。
3.电池使用与更换：检查电池电量，确保电池充足。
若电池电量不足，应先更换电池再进行测量，避免电池电量不足导致测量不准确。
三、激光对准仪常见故障排除方法1.仪器无法启动或显示异常2.激光线不准确或不稳定3.激光对准仪无法正常工作。
激光对中仪使用说明
激光对中仪使用说明激光对中仪是一种常用于测量工程中的光电仪器，它通过发射激光线束进行精确的对中测量，可以帮助用户更加准确地确定两个物体之间的距离和位置关系。
激光对中仪通常用于建筑、道路施工、机械制造等领域，具有测量精度高、使用方便等优点。
下面，将详细介绍激光对中仪的使用说明。
第一部分：激光对中仪的基本操作1.将激光对中仪放置在稳定且平整的工作台上，确保其与被测物体在同一水平线上。
2.打开激光对中仪的电源开关，待其启动完成后，可以进行后续操作。
3.调整激光对中仪的工作模式，通常有垂直、水平和倾斜三种模式可以选择，根据实际需求进行调整。
4.确定激光对中仪的工作范围，根据实际测量的距离确定激光对中仪的最大测量范围，通常在规定范围内工作可以获得更好的测量结果。
5.调整激光对中仪的亮度和对比度，以便在不同环境条件下获得清晰的激光线束。
第二部分：激光对中仪的使用注意事项1.在使用激光对中仪之前，必须详细阅读并严格遵守使用说明书中的安全操作规程，以确保工作过程中的安全性。
2.使用激光对中仪时，要远离水，以免激光线束受到水蒸汽、水滴等影响而产生不准确的测量结果。
3.在使用激光对中仪进行测量时，要确保被测物体表面光滑平整，以确保激光线束能够正常对准目标物体。
4.激光对中仪在工作过程中会产生较高的激光功率，要注意防护眼睛，不能直接盯着激光线束观察，以免对眼睛造成伤害。
5.在激光对中仪工作时，激光线束可能会被风、震动等因素影响而产生摆动或偏移，因此要选择一个稳定的工作环境，确保测量的精确性。
第三部分：激光对中仪的测量方法1.在使用激光对中仪进行水平测量时，需要将激光线束对准被测物体的水平面，通过调整激光对中仪的水平模式，直到激光线束正好对准水平面，此时可以读取测量结果。
2.在使用激光对中仪进行垂直测量时，需要将激光线束对准被测物体的垂直面，通过调整激光对中仪的垂直模式，直到激光线束正好对准垂直面，此时可以读取测量结果。

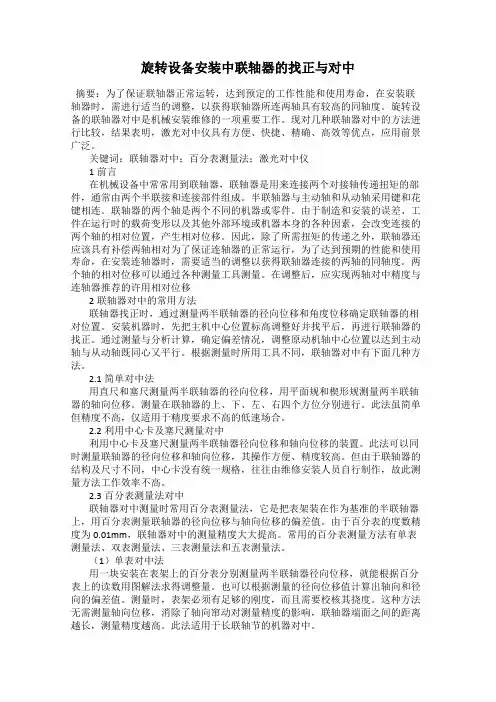

旋转设备安装中联轴器的找正与对中
旋转设备安装中联轴器的找正与对中摘要：为了保证联轴器正常运转，达到预定的工作性能和使用寿命，在安装联轴器时，需进行适当的调整，以获得联轴器所连两轴具有较高的同轴度。
旋转设备的联轴器对中是机械安装维修的一项重要工作。
现对几种联轴器对中的方法进行比较，结果表明，激光对中仪具有方便、快捷、精确、高效等优点，应用前景广泛。
关键词：联轴器对中；百分表测量法；激光对中仪1前言在机械设备中常常用到联轴器，联轴器是用来连接两个对接轴传递扭矩的部件，通常由两个半联接和连接部件组成。
半联轴器与主动轴和从动轴采用键和花键相连。
联轴器的两个轴是两个不同的机器或零件。
由于制造和安装的误差、工件在运行时的载荷变形以及其他外部环境或机器本身的各种因素，会改变连接的两个轴的相对位置，产生相对位移。
因此，除了所需扭矩的传递之外，联轴器还应该具有补偿两轴相对为了保证连轴器的正常运行，为了达到预期的性能和使用寿命，在安装连轴器时，需要适当的调整以获得联轴器连接的两轴的同轴度。
两个轴的相对位移可以通过各种测量工具测量。
在调整后，应实现两轴对中精度与连轴器推荐的许用相对位移2联轴器对中的常用方法联轴器找正时，通过测量两半联轴器的径向位移和角度位移确定联轴器的相对位置。
安装机器时，先把主机中心位置标高调整好并找平后，再进行联轴器的找正。
通过测量与分析计算，确定偏差情况，调整原动机轴中心位置以达到主动轴与从动轴既同心又平行。
根据测量时所用工具不同，联轴器对中有下面几种方法。
2.1简单对中法用直尺和塞尺测量两半联轴器的径向位移，用平面规和楔形规测量两半联轴器的轴向位移。
测量在联轴器的上、下、左、右四个方位分别进行。
此法虽简单但精度不高，仅适用于精度要求不高的低速场合。
2.2利用中心卡及塞尺测量对中利用中心卡及塞尺测量两半联轴器径向位移和轴向位移的装置。
此法可以同时测量联轴器的径向位移和轴向位移，其操作方便、精度较高。
但由于联轴器的结构及尺寸不同，中心卡没有统一规格，往往由维修安装人员自行制作，故此测量方法工作效率不高。
激光对中仪的工作原理
激光对中仪的工作原理
激光对中仪（Laser Alignment System）是一种使用激光技术进行精确位置测量和对齐的仪器。
其基本原理是利用激光器发出的单色、相干、方向性极好的激光束，通过特殊的透镜、反射镜和探测器等光学元件，实现对被测物体相对于参考轴线的位置、角度等参数进行实时测量和调整。
具体来说，激光对中仪通常由两个部分组成：一个激光束发射器和一个接收器。
在使用过程中，首先需要将激光束发射器固定在参考轴线上，然后将接收器移动到待测物体的位置上，并根据测量需求进行调整。
当激光束与接收器对准后，接收器会接收到激光束的反射信号，并将其转换为电信号送至仪器控制系统。
通过对接收器信号的处理和计算，系统就可以得到被测物体相对于参考轴线的精确位置和角度信息，从而实现对其进行精确定位和对齐。
激光对中仪广泛应用于机械制造、建筑施工、航空航天、能源等领域，可以帮助实现高精度定位、对齐调整等工作，提高生产效率和产品质量。
同时，激光对中仪具有使用方便、操作简单、精度高等优点，是现代化生产制造中必不可少的测量工具之一。
激光对中仪的使用方法
激光对中仪的使用方法激光对中仪的使用方法一、什么是激光对中仪？激光对中仪（Laser Alignment Device）是一种高精度测量仪器，利用激光技术进行测量和对准工作。
它主要由激光发射器和接收器组成，通过测量激光束的水平和垂直位置，来确定物体或设备的准确位置和方向。
二、激光对中仪的应用领域激光对中仪广泛应用于以下领域：1. 建筑施工：激光对中仪可以用于测量建筑物的水平和垂直度，确保施工的准确性和平整度。
2. 机械加工：在机械加工领域，激光对中仪可以用于机床、工装和零部件的对准，提高加工精度和效率。
3. 道路测量：激光对中仪可以用于测量道路的平整度、坡度和弯曲度，保证道路的质量和安全。
4. 轨道交通：在轨道交通领域，激光对中仪可以用于测量轨道的水平度和高度，确保列车的平稳运行。
5. 环境监测：激光对中仪可以用于测量大气污染物的浓度和分布，提供环境监测数据和预警信息。
三、激光对中仪的使用步骤使用激光对中仪时，需要按照以下步骤进行操作：1. 安装激光对中仪：，将激光对中仪安装在合适的位置，确保其稳定可靠。
根据需要，可以使用支架或夹具将激光对中仪固定在工作台上或其他合适的位置。
2. 校准激光对中仪：在使用激光对中仪之前，需要进行校准操作。
校准过程包括水平校准和垂直校准。
根据激光对中仪的说明书，按照要求进行校准。
3. 对准目标物体：打开激光对中仪的电源，调整激光束的位置和方向，使其对准目标物体或工作区域。
通过调整激光发射器和接收器的位置，可以实现对准精度要求。
4. 测量和记录数据：在激光对中仪对准目标物体后，可以进行测量和记录数据的操作。
根据需要，可以使用激光对中仪的测量功能，获取目标物体的水平和垂直位置等信息。
5. 结束操作：完成测量或对准工作后，关闭激光对中仪的电源，并将其安全地存放或拆卸。
四、使用激光对中仪的注意事项在使用激光对中仪时，需要注意以下事项：1. 注意安全：操作激光对中仪时，需佩戴适合的防护眼镜，避免激光束对眼睛造成伤害。
激光对中仪操作规程
激光对中仪操作规程
激光对中仪是一种用于精确调整和校准激光设备的仪器，下面是激光对中仪的
操作规程：
1. 确保工作区域安全，没有其他人员或障碍物，以免发生意外伤害或设备损坏。
2. 将激光对中仪放置在平稳的工作台上，并确保其稳定性。
3. 打开激光对中仪的电源开关，等待仪器启动并进行自检。
4. 检查激光对中仪的激光发射器是否正常工作，确保激光发射器没有损坏或故障。
5. 将激光对中仪对准需要调整的激光设备，确保激光对中仪的激光线与激光设
备的光路一致。
6. 使用激光对中仪的调节装置，调整激光设备的光路，使其与激光对中仪的激
光线重合。
7. 根据需要，可以使用激光对中仪的其他功能，如调整激光设备的光强、聚焦等。
8. 完成调整后，关闭激光对中仪的电源开关，并将其放置在安全的位置。
9. 清理工作区域，确保没有残留的激光辐射或其他危险物质。
以上是激光对中仪的一般操作规程，具体操作步骤可能会根据不同的激光对中
仪型号和激光设备而有所不同，使用者应根据具体的操作说明书进行操作。
在操作过程中，应注意安全，遵守相关的安全规定和操作规程，以确保人身安全和设备正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Damalini通过了 ISO 9001:2008认证. 认证序列号：900958 Damalini AB 保证，我们的产品和生产过程严格遵照相关的国际和国内标准， 所有的零部件在组装前进行严格的检测，最终的产品在发货前也进行严格的测 试。
设备的校准完全按照 ISO9001: 2008 #7.6 的要求。
器能够更好地为您服务。
若果您的企业存在测量方面的问题，那就请您与我们联系吧。我们的经验将帮 您用最简单的方法解决它。
符合标准的声明
设备: Easy-Laser® 全线产品
Damalini AB 声明 Easy-Laser® 全线产品的生产符合下列国内和国 际标准。 所有系统均已按照下列标准进行测试：
2002/95/EG
WEEE Directive
2002/96/EG
蓝牙设备: 通过了美国联邦通讯委员会第15条相关规定. 使用过程须符合以下
两个条件:
(1) 测量设备不会产生有害干扰。
(2)蓝牙设备可以接受任何干扰信号,也包括那些可以影响设备正常工作的信号
旧的电子电气设备的处理(通过了欧盟和其他欧洲国家关于独立信号 采集的相关规定) 设备及其包装上均带有标识，设备进行处理时不能像处理生活垃圾 一样直接丢掉。 应上交至一些电子/电器设备循环处理的收集点。 .
见。
3. 按OK键保存数据.
用条形码保存数据文件
条形码扫描器是单独销售的. 第一次测量某设备后, 贴一张条码标签在设备 上，把标签上相应的条形码序号输入到文件名称中. 下一次检查该设备时,使用 条形码阅读机直接读取条码即可。
1. 扫描机器的的条形码. 2. 输入文件名. 3. 按 OK 保存数据. 所有的数据连同条
5
显显显显显示单元用户界面
导航键
使用导航键，控制显示单元. 被选定的功能块边缘会显示黄色框子. 导航键还 可以用来把图标移动到子菜单上，选择相应的功能模块
导航键 OK 键 数字键
OK 键
面板上有2个绿色的OK 键，使用方法和功能一致. 按 OK键 选择当前的图标.
功能键
功能键上方的图标在不同的界面会有所不同，表示不同的功能.
4
按住Ｏｎ／Ｏｆｆ键开启显示单元
显示电量 On/Off
显示单元
指示灯
撤消键 ＯＫ 键 导航键 数字键
功能键
电源插孔 ＵＳＢ 接口
撤消键
离开当前操作界面
-
Ｏｎ／Ｏｆｆ
选择睡眠模式，指示灯黄色闪亮，当前数据自动保存，系统进入省电状态
睡眠
关机
取消
注：
-
睡眠状态下虽耗电量较少，但长时间不使用的情况下请将显示单元关闭
的所有测量数据都将显示出来.
以模板方式打开文件
用户可以打开一个已保存的测量数据，用它来进行一次新的测量，该功能对于
一些大量重复测量相同设备的用户非常有用，如风电法兰和整机组装.使用该功
能避免用户每次都输入相同的距离参数.
1. 选
（在开始界面和功能界面内). 显示文件管理器.
2. 在文件列表中选择一个文件，按
显示单元 测量单元
序列号 充电状态图标
电池充电
显示单元工作温度为－１０℃至５０℃．充电时环境温度区间在０℃至４０℃
电源适配器
充电状态下，可边充电边测量
测量单元
使用充电电缆对显示单元及测量单元进行充电 连接示意图如下：
系统充电
系统充电
测量单元充电
M
S
M
S
M
S
USB connection
12-0750
12-0751
质量保证
激光测量设备的生产在Damalini公司严格的质量控制体系下.产品自购买之日起 2年内，正常使用情况下设备出现故障，公司将免费进行维护.
1. 更换新的或维修过的部件. 2. 更换的整个产品，产品是新的或维修过的与原来功能相当的产品
1
• 非专业人员进行过拆卸维修的作业。 锂电池保修限制 锂电池在使用过程中使用寿命会不断减少, 主要影响因素是工作温度计及循环 充电次数. 因此，充电电池的使用时效并不包含在我们的所承保的2年内. 但是 我们承诺做到一年使用年限后蓄电量为初始蓄电容量 70%以上(就相当于循环充 电300次以后保证电池的蓄电量为原始容量的70%以上). 2年内电池出现异常， 如果原因出现在设备的制造或者其他自身因素上Damalini 公司有责任进行修 复。 如果显示单元出现漏电异常是由于自身的作业/使用造成的，则无责任对 设备进行必要的修复。 延长保修 Easy-Laser® 几何测量与对中系统按照最高的质量标准生产! 因此, 我们在原 有的质保年限上额外提供一年免费的保修! 前提是您在购买之日起6个月内通过互联网在我们的官网上通过注册，注册网址 。
红色，闪动１次：电量耗尽 红色，闪动２次：需要充电 绿色，闪动３次：电量充足 绿色，长亮：电量已充满
蓝色闪动：搜寻蓝牙 蓝色长亮：蓝牙已连接
绿色闪动：蓝牙单元开启
黄色闪动：显示单元处于休眠状态
红色闪动：报警提示．选择
和
查看报警信息
8
电池电量
选择
打开电量显示界面，可以直观的知道目前的电量情况．
Display unit
形码一同保存下来.
文件名 条形码
日期格式 缺省情况下，日期和时间的格式被设置为欧洲中部时间. 您可以根据需要对PDF 中的时间和日期做相应的修改.
见 控制面板 -> 日期和时间.
12
显显显显
打开文件
选
（在开始界面和功能界面内) 打开已保存的测量数据.文件管理器
显示所有用户保存的测量数据，在这里你可以清楚的看到是哪个用户、什么时
机时这些参数将作为缺省设置.
Back
File manager Calculator Battery
滤波器
选
打开滤波器设置.
当激光束穿越的空气温度不等时,激光束会产生折射.如果测量值跳动量较大， 这意味着测量的数据不稳定. 尽量避免激光发射器与接收器间空气的流动, 例 如, 移开强烈的热源,关闭门窗. 如果读数仍然不稳定, 增加滤波值.
2
介介
安全措施 Easy-Laser® 激光等级 II 级，输出功率小于1 mW, 需要注意以下安全措施:
• 不要盯着激光看 • 激光束不要对准任何人的眼睛
注意!
不要随意打开测量单元，避免造成辐射伤害。随意拆开测量元件后，制造商一 方可以不承担先前约定的质保条件。 机器突然启动后会对设备造成伤害,仪器是在设备处于静态情况下进行测量的。 因此需要采取必要的措施保证机器处于停机状态，如，将电源开关锁定在关的 位置上，或移去保险丝。直到对中测量完成、仪器从机器上拆下后这些安全措 施才能解除.
的测量单位.
免责声明
Damalini AB 和我们的授权代理商不承担用户使用激光测量系统造成的机器损 坏的责任。
版权
© Damalini 2011 我们可能随时修改手册而不另行通知，这些修改可能影响到手册信息的准确 性。 August 22 2011
Fredrik Eriksson Quality Manager, Damalini AB Damalini AB, PO Box 149, SE-431 22 Mölndal, Sweden Phone: +46 31 708 63 00, E-mail: info@ Web:
该文件夹下
上传文件到PC
1. 打开显示器. 2. 使用USB电缆线连接显示器及PC. 3. 显示器连接时, 屏幕将锁住. 4. 查看并拷贝文件到PC.
13
显显显显
文件打印(选件)
热敏打印机是可选设备.
1. 保存测量数据. 打印轴对中测量报告前需先打开测量文件.
2. 连接热敏打印机，然后选
和
.
3. 在状态栏上显示处理过程.
E420 激光对中仪
中文说明书
制造商：瑞典 damalini 公司
介绍
Damalini AB
Damalini AB 研发, 生产，销售 基于激光技术的Easy-Laser®品牌的激光对中 仪和激光几何测量系统
经过25年的研究与发展，我们在激光技术测量的领域里积累了丰富的经验，在 与您分享的同时，我们也邀请您加入我们设备的优化活动中来，以便我们的仪
在热敏打印机上打印报告.
打印完成 OK.
打印有问题.
You can also save a measurement, download the pdf-report to your PC and print the pdf-report.
在热敏打印机上打印的报告 14
显显显显
控制面板
选
和
打开控制面板. 根据个人需要设置一些相应的参数，下次开
间、使用的是哪个程序保存的数据.
xml 测量文件.选择一个文件按 OK 键打开文件.
jpg 屏幕拷贝.
PDF 生成的报告，显示器中不能打
开 PDF 格式的报告.
用条形码打开文件
• 打开显示器，扫描条形码. 最近一次含条形码保存的测量数据会自动显示出
来.
或
•选
打开文件夹对话框. 扫描设备上的条形码标签. 该条形码下保存
. 显示尺寸参数离输入屏.
3. 如果需要改变尺寸参数，否则直接进行测量.
拷贝文件到U盘
用户可以非常简单的将测量数据或其他文件拷贝到U盘.
1. 插入U盘.
2. 选择
. 显示文件管理器.
3. 选择要存入U盘的文件，按
.
4. 系统自动在U盘上新建一个文件夹\Damalini\archive\，拷贝的文件保存在
警告图标. 当探测器的坐标旋转了90度,进入控制面板进行修改.
显示单元正在充电. 指示电源适配器接入.
