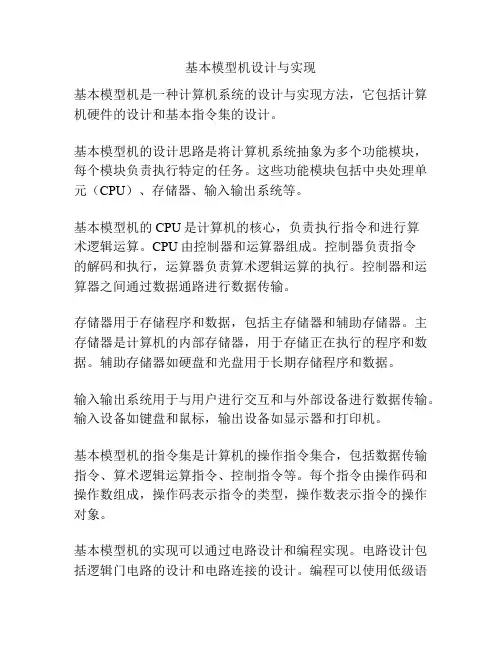

基本模型机是一种计算机系统的设计与实现方法，它包括计算机硬件的设计和基本指令集的设计。
基本模型机的设计思路是将计算机系统抽象为多个功能模块，每个模块负责执行特定的任务。
这些功能模块包括中央处理单元（CPU）、存储器、输入输出系统等。
基本模型机的CPU是计算机的核心，负责执行指令和进行算
术逻辑运算。
CPU由控制器和运算器组成。
控制器负责指令
的解码和执行，运算器负责算术逻辑运算的执行。
控制器和运算器之间通过数据通路进行数据传输。
存储器用于存储程序和数据，包括主存储器和辅助存储器。
主存储器是计算机的内部存储器，用于存储正在执行的程序和数据。
辅助存储器如硬盘和光盘用于长期存储程序和数据。
输入输出系统用于与用户进行交互和与外部设备进行数据传输。
输入设备如键盘和鼠标，输出设备如显示器和打印机。
基本模型机的指令集是计算机的操作指令集合，包括数据传输指令、算术逻辑运算指令、控制指令等。
每个指令由操作码和操作数组成，操作码表示指令的类型，操作数表示指令的操作对象。
基本模型机的实现可以通过电路设计和编程实现。
电路设计包括逻辑门电路的设计和电路连接的设计。
编程可以使用低级语
言如汇编语言或高级语言如C语言进行。
基本模型机的设计与实现需要考虑诸多因素，如性能、可靠性、成本等。
设计者需要在这些因素之间做出权衡，以实现一个满足需求的计算机系统。
基本模型机的设计与实现
基本模型机的设计与实现1. 基本模型机的概述基本模型机是一种机器人，它可以通过程序控制来完成一些简单的任务。
它由机械结构、电子控制器、程序控制系统等组成。
这种机器人不仅可以用于教育和娱乐，还可以用于一些工业领域。
2. 机械结构设计机械结构是基本模型机的基础，它决定了机器人的外形和动作能力。
机械设计需要满足一些基本要求：稳定、精确、耐用。
机械结构应该采用轻质材料，以便机器人能够轻松移动。
3. 电子控制器电子控制器是机器人的大脑，它可以将程序控制系统发送的指令转换成电信号，控制机械结构运动。
电子控制器需要具备以下性能：稳定、精确、可靠、易于控制。
电子控制器一般由单片机、电机控制模块、光电检测模块等组成。
4. 程序控制系统程序控制系统是机器人的“智能”，它可以对机器人进行编程并实时监控机器人的状态。
程序控制系统需要具备以下属性：易于编程、直观易懂、功能强大。
常用的程序控制系统有Arduino、Raspberry Pi 等。
5. 实现基本模型机的实现需要结合机械结构、电子控制器和程序控制系统的设计，使其能够完成一些简单的任务，例如移动、拍照、抓取等。
为了提高机器人的功能，应该加入一些传感器，如超声波传感器、红外线传感器等。
6. 应用基本模型机可以广泛应用于教育、娱乐、工业等领域。
在教育领域，它可以帮助学生了解机器人控制原理和程序设计；在娱乐领域，它可以作为玩具为人们带来乐趣；在工业领域，它可以用于一些简单的装配任务或探测任务。
总之，基本模型机不仅有着广泛的应用场景，同时也是一个有趣的DIY项目。
通过自己动手制作机器人，不仅可以提高创造力和动手能力，还可以增加对机器人控制原理的了解，为未来的学习和工作打下基础。
基本模型机仿真软件的设计与实现
基本模型机仿真软件的设计与实现基本模型机仿真软件的设计与实现摘要本文介绍了基本模型机仿真软件的设计与实现。
首先，我们介绍了基本模型机的概念和应用场景，然后详细阐述了仿真软件的设计思路和实现步骤，并给出了具体的示例。
通过本文的介绍，读者将了解到如何设计和实现一个基本模型机仿真软件，并且可以根据自己的需求进行进一步扩展和优化。
1. 引言基本模型机是一种用于对复杂系统进行模拟和实验的虚拟设备。
它通过模拟现实世界中的各种因素和变量，帮助用户更好地理解和预测系统的行为。
基本模型机广泛应用于飞行模拟器、电路仿真、机器人控制等领域，具有广阔的应用前景。
2. 基本模型机的概念与应用基本模型机是指根据实际系统的特点和需求，建立起来的一个能够模拟该系统行为的模型。
它能够接受输入，经过处理，输出与实际系统相似的结果。
基本模型机的应用主要体现在以下几个方面：（1）系统分析与优化：通过对系统的模拟和实验，可以帮助用户理解系统的运行规律，及时发现并解决问题，提高系统的稳定性和性能。
（2）教育与培训：基本模型机可以作为一种教学工具，帮助学生更好地理解和应用所学知识，在实践中提高解决问题的能力。
（3）产品验证与测试：通过对产品进行模拟和测试，可以在产品设计阶段及时发现问题并进行优化，降低后期的成本和风险。
3. 仿真软件的设计思路基本模型机的仿真软件设计主要包括以下几个步骤：（1）需求分析：明确仿真软件的功能和需求，包括输入输出接口、系统参数和变量、仿真精度等。
（2）模型建立：建立系统的数学模型，并确定模型的初始状态和边界条件。
（3）数据采集与处理：根据模型的输入要求，采集和处理相关数据，并根据需要进行数据转换和滤波处理。
（4）仿真运算：根据模型和数据，进行仿真运算，计算系统的状态和输出，并将结果返回给用户。
（5）结果分析与展示：对仿真结果进行分析和评估，并以图表等形式展示给用户。
4. 基本模型机仿真软件的实现为了更好地说明基本模型机仿真软件的实现过程，我们以飞行模拟器为例，介绍具体的实现步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验七 基本模型机的设计与实现
一、实验目的
⒈在掌握部件单元电路实验的基础上，进一步将其组成系统地构造
一台基本模型计算机。
⒉为其定义5条机器指令，并编写相应的微程序，上机调试掌握整机
概念。
二、实验设备
Dais-CMH+/CMH 计算器组成原理教学实验系统一台，实验用扁平
线、导线若干。
三、实验原理
部件实验过程中，各部件单元的控制信号是以人为模拟产生为主，而
本次实验将能在微程序控制下自动产生各部件单元的控制信号，实现特
定指令的功能。
这里，计算机数据通路的控制将由微程序控制器来完
成，CPU从内存中取出一条机器指令到指令执行结束的一个指令周期全
部由微指令组成的序列来完成，即一条机器指令对应一个微程序。
本实验采用五条机器指令：IN（输入）、ADD（二进制加法）、
STA（存数）、OUT（输出）、JMP（无条件转移），其指令格式如下
（前三位为操作码）：
==========================================================助记符 机器指令码 说 明
--------------------------------------------------
-------------
IN R0,SW 0010 0000 数据开关状态
→R0
ADD R0,[addr] 0100 0000 XXXXXXXX R0+[addr]→R0
STA [addr],R0 0110 0000 XXXXXXXX R0→[addr]
OUT [addr],LED 1000 0000 XXXXXXXX [addr]→LED
JMP addr 1010 0000 XXXXXXXX addr→PC
==========================================================其中IN为单字节(8位)，其余为双字节指令，XXXXXXXX为addr对
应的二进制地址码。
根据以上要求设计数据通路框图，如图7-10-1所示。
系统涉及到的
微程序流程见图7-7-3，当拟定“取指”微指令时，该微指令的判别测试
字段为P(1)测试。
由于“取指”微指令是所有微程序都使用的公用微指
令，因此P(1)的测试结果出现多路分支。
本机用指令寄存器的前3位
(IR7~IR5)作为测试条件，出现8路分支，占用8个固定微地址单元。
当全部微程序设计完毕后，应将每条微指令代码化，表7-10-1即为
将图7-10-2的微程序流程图按微指令格式转化而成的“二进制微代码
表”。
下面介绍指令寄存器(IR)：指令寄存器用来保存当前正在执行的一条指令。
当执行一条指令时，先把它从内存取到数据总线上，然后再传送至指令寄存器。
指令划分为操作码和地址码字段，由二进制数构成，为了执行任何给定的指令，必须对操作码进行测试P(1)，通过节拍脉冲
T4的控制以便识别所要求的操作。
“
指令寄存器”根据指令中的操作码译码强置微控器单元的微地址，使
下一条微指令指向相应的微程序首地址。
本系统有两种外部I/O设备，一种是二进制代码开关，它作为输入设备(INPUT DEVICE)；另一种是LED块，它作为输出设备(OUTPUT DEVICE)。
例如：输入时，二进制开关数据直接经过三态门送到外部数据总线上，只要开关状态不变，输入的信息也不变。
输出时，将输出数据送到外部数据总线上，当LDED有效时，将数据打入输出锁存器，驱动LED显示。
图7-10-1 基本模型机数据通路框图
图7-10-2 基本模型机微程序流程图
按照系统建议的微指令格式，参照微指令流程图，将每条微指令代码化，译成二进制代码表，并将二进制代码表转换成十六进制格式文件。
表7-10-1
M25M24M23M22M21M20M19M18
C B A AR未用P（3）A9A8
M17M16M15M14M13M12M11M10
CE LOAD CN M S0S1S2S3
M9M8M7M6M5M4M3M2
P（2）LDAR LDPC LDIR LDDR2LDDR1LDR0WE 876543M1M0
UA0UA1UA2UA3UA4UA5P（1）SW-B
A字段
C B A选择
000禁止
001PC-B
010ALU-B
011299-B
100Rs-B
101Rd-B
110保留位
111保留位
本实验设计的机器指令程序如下：
地址（二进制） 内容（二进制） 助记符 说 明
0000 0010 0000 IN R0,SW 数据开关内容→R0 0001 0100 0000 ADD R0,[09H] R0+[09H]→R0 0010 0000 1001
0011 0110 0000 STA [0BH],R0 R0→[0BH]
0100 0000 1011
0101 1000 0000 OUT [0BH],LED [0BH]→LED
0110 0000 1011
0111 1100 0000 JMP 00H 00H→PC
1000 0000 0000
1001 0101 0101 用户自定义
1010 1010 1010 用户自定义
1011 求和结果存放单元
将微代码流程图代码化，本实验给出的微程序二进制代码转化成十六进制格式文件。
机器指令及微程序按照规定的格式编写成十六进制格式文件，程序清单如下：
;机器指令格式说明（"P"代表机器指令）：
; PXX XX
; 地址 机器代码
P00 20 ;IN R0,SW
P01 40 09 ;ADD R0,[09H]
P03 60 0B ;STA [0BH],R0
P05 80 0B ;OUT [0BH],LED
P07 A0 00 ;JMP 00H
P09 55
P0A AA
;32位微控制代码说明（"M"代表微指令）：
; MXX XX XX XX XX
; 微地址 32位微指令代码
M00 00 00 00 80 ;空操作
M01 20 00 60 40 ;PC→AR,PC+1
M02 00 80 10 12 ;RAM→IR
M03 00 80 40 20 ;RAM→AR
M04 00 80 08 A0 ;RAM→DR2
M05 80 00 04 60 ;R0→DR1
M06 40 29 02 80 ;DR1+DR2→R0
M07 00 80 40 68 ;RAM→AR
M08 00 00 00 80 ;用户自定义单元
M09 00 00 02 81 ;SW→R0
M0A 20 00 60 C0 ;PC→AR,PC+1
M0B 20 00 60 E0 ;PC→AR,PC+1
M0C 20 00 60 C8 ;PC→AR,PC+1
M0D 20 00 60 A8 ;PC→AR,PC+1
M0E 20 00 60 E8 ;PC→AR,PC+1
M0F 20 00 60 98 ;PC→AR,PC+1
M10 00 40 20 89 ;SW→PC
M11 20 00 60 48 ;PC→AR,PC+1
M12 00 80 01 89 ;SW→RAM
M13 00 80 40 28 ;RAM→AR
M14 03 80 00 80 ;RAM→LED
M15 00 C0 20 80 ;RAM→PC
M16 80 80 01 80 ;R0→RAM
四、实验方法
（一）实验连线
将系统中所有模块按照要求进行实验连线。
（二）单机实验
⑴机器程序和与其对应的微控制程序的写入：
用【装载】命令键快速准确装入微控制程序，其操作方法是在闪动的“P.”下，键入数字键“1”（基本模型机代号），然后再键入【装载】命令键，实验装置自动装载由数字键定义的模型机机器程序及与其对应的微控制程序，装载完毕自动返“P.”待令。
⑵运行程序
①单步微指令
键入数字键00（PC地址从00H开始），然后每按动一次【单步】命令键，运行一条微指令。
对照微程序流程图，观察微地址显示灯是否和流程一致。
当运行结束后，可检查存数单元（0B）中的结果是否和理论值一致。
②单步机器指令
键入数字键00H（PC地址），然后每按动一次【宏单】命令键，运行一条机器指令。
对照机器指令程序，观察微地址显示灯是否和流程一致。
③程序运行与暂停
键入数字键00H（PC地址），然后按动【运行】命令键使模型机进入实时运行状态；在实时运行状态可按【宏单】（暂停）命令键暂停模型机程序的运行，以便实验者查看模型机现场。
五、实验报告
1、利用系统给出的五条指令完成F=1+2+3+4+5
2、记录实验程序并将实验中观察到数据列表记录；
六、实验思考题
1、机器指令包括哪两个基本要素？微指令又包括哪两个基本要素？程序靠什么实现顺序执行？靠什么实现转移？微程序中顺序执行和转移靠什么方法？。
