连云港安特石化设备有限公司
低温软管型拉断阀使用说明书
1．用途和技术性能
用途
低温软管型拉断阀（DERC）是一种安装在软管与输送管线连接端，用于在紧急情况下使槽车与输送管线（或设备）自动、快速脱离的机构，又称低温紧急脱离装置，加液管路上配装该拉断阀，当加液管被拉断时，能确保液体不泄漏，保证人身安全，减小事故损失，避免环境污染。
它适应于液化天然气（LNG）、液氮、液氧、液氨等各种化工介质的装卸领域。
性能参数
1. 公称通径：DN25、32、40、50、65、80、100；
2. 公称压力：、、、、、；
3. 设计温度：-196℃；
工作温度：-162℃～50℃
4. 材质：壳体采用耐低温的奥氏体不锈钢锻件，制造时首先进
行深冷处理；密封材料采用耐低温聚四氟乙烯，内衬弹
性不锈钢骨架，密封面经研磨处理以达密封要求。
5. 密封性：零泄漏；
6. 使用性能：
1）紧急情况下能够使装卸设备自动、快速拉断；
2）常规操作时不会出现“拉断”；
3）拉断后分开的两部分能有效密封。
2．结构原理
结构
图 1 所示为软管型拉断阀的结构总图，其主体由两个切断阀组成，切断阀一般为采用弹簧力关闭的单向阀，单向阀主要由壳体、阀瓣、主密封圈、主密封座、导流板等组成；两切断阀靠三只拉断螺栓连接，紧急情况下随着槽车的“逃逸”软管直接拉断连接螺栓，无须电、液等外加动力。
1.导流板
2. 外壳
3. 弹簧
4. 阳头阀瓣
5. 主密封
6. 主密封座
7.螺钉
8. 拉断螺栓 9.垫片 10.螺母 11. 挡销 12. 副密封 13. 阴头阀瓣
图1 软管型紧急拉断阀
工作过程
如图2所示为紧急拉断阀安装在软管工艺管线上的示意图，该套装卸设备主要由软管（高压胶管或金属软管)、快速接头、紧急拉断阀和专用球阀等组成。
提示：应满足槽车在图示工作区内进行装卸作业。
1.快速接头
2. 装车软管
3. 钢丝绳
4. 紧急拉断阀
5. 缓冲软管
6.球阀
7. 气相管
8. 液相管
9.支架
图2 紧急拉断阀安装示意图
脱离过程描述
槽车正常装卸时，软管处于松弛自由状态；当槽车驰离，其接口进入警戒区时, 软管张紧并逐渐延伸拉长，当超出极限范围后进入脱离区，瞬间紧急脱离装置的拉断螺栓断裂，实现装置分离；分离后，一个单向阀留在发油台管线上，另一个留在软管上，在内部弹簧力的作用下均实现密封。
通常压力为的紧急拉断阀拉断力参考值为：规格为25DERC的直
线拉断力750~950kgf；规格为32DERC直线拉断力1000~1100 kgf；规格为40DERC直线拉断力1200~1300 kgf；规格为50DERC直线拉断力1300~1500 kgf；规格为65DERC直线拉断力1800~2000 kgf；规格为80DERC直线拉断力2000~2200 kgf；规格为100DERC直线拉断力3000~3500 kgf；规格为150DERC直线拉断力5500~6000 kgf。
脱离后的复原
排空管线后进行恢复工作。
1）取回被槽车拉走的软管，检查软管是否损坏，若损坏需更换。
2）检查两切断阀的主密封是否损坏(烧坏), 有损坏则卸下主密封座更换主密封。
3）检查副密封是否损坏(烧坏), 有损坏则更换。
4）将副密封压入留在管线上的单向阀的凹槽中，可涂黄油粘结。
5）将两单向阀沿阀瓣导向孔合拢。
6）更换新的拉断螺栓将两切断阀连接起来。
连接拉断螺栓时，先徒手预紧，然后用有预置功能的扭力扳手拧紧拉断螺栓。
3．主要零部件的材料
依据介质的不同分别选用不同的材料，见表1
4．试验
表2 测试表（Q320706JBI01-2008）
5．要求及注意点
1）软管为金属软管，波纹管壁厚应大于；若壁厚小于则应在内腔增加相应规格钢丝绳以增加金属软管的抗拉强度。
2）紧急脱离后，必须迅速停泵，卸掉管线压力。
3）在管线排空前不得用外力挤压阀瓣，否则会造成介质泄漏。
4）安装液相紧急拉断阀时，其前端应有支架支撑重量，减缓冲击。
5）低温拉断阀泄漏处理: 低温阀门内漏是阀门密封面损坏，由于低温阀门是软密封结构，可以先用扳手加力紧，若仍泄漏则需更换四氟密封垫片。
若仍是泄漏则可能是阀座损坏，需更换阀门。
低温阀门外漏分阀体法兰泄漏或两单向阀结合处泄漏两种，一般采用紧固的方法处理或者更换密封垫。
6. 销售服务
服务
我公司有大量的紧急拉断阀备件以应急需，我们对已销售的各种规格的紧急拉断阀提供全套服务和维修便利。
设计更新
根据公司关于产品不断升级的原则，我们保留在不发布任何通知的情况下对产品规格进行改进的权利。
服务中心
单位：连云港安特石化设备有限公司
地址：连云港新浦区朝阳西路48号
电话：05
手机：。

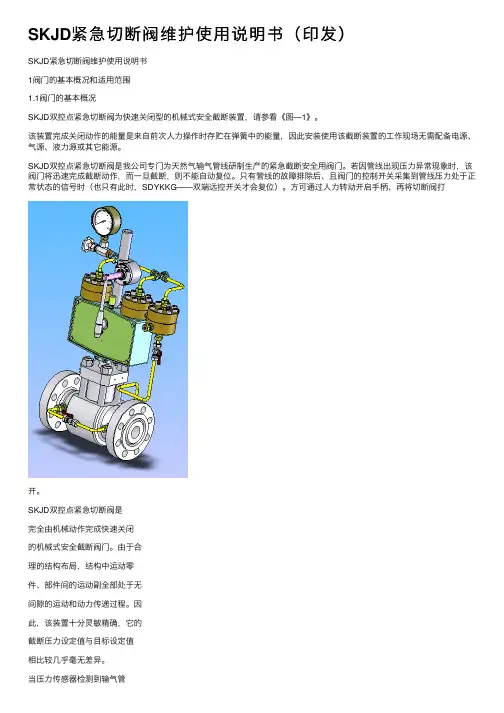

SKJD紧急切断阀维护使用说明书（印发）
SKJD紧急切断阀维护使⽤说明书（印发）SKJD紧急切断阀维护使⽤说明书1阀门的基本概况和适⽤范围1.1阀门的基本概况SKJD双控点紧急切断阀为快速关闭型的机械式安全截断装置，请参看《图—1》。
该装置完成关闭动作的能量是来⾃前次⼈⼒操作时存贮在弹簧中的能量，因此安装使⽤该截断装置的⼯作现场⽆需配备电源、⽓源、液⼒源或其它能源。
SKJD双控点紧急切断阀是我公司专门为天然⽓输⽓管线研制⽣产的紧急截断安全⽤阀门。
若因管线出现压⼒异常现象时，该阀门将迅速完成截断动作，⽽⼀旦截断，则不能⾃动复位。
只有管线的故障排除后、且阀门的控制开关采集到管线压⼒处于正常状态的信号时（也只有此时，SDYKKG——双端远控开关才会复位）。
⽅可通过⼈⼒转动开启⼿柄、再将切断阀打开。
SKJD双控点紧急切断阀是完全由机械动作完成快速关闭的机械式安全截断阀门。
由于合理的结构布局，结构中运动零件、部件间的运动副全部处于⽆间隙的运动和动⼒传递过程。
因此，该装置⼗分灵敏精确，它的截断压⼒设定值与⽬标设定值相⽐较⼏乎毫⽆差异。
当压⼒传感器检测到输⽓管线中因出现故障，或管线中出现流体冲击现象⽽引起压⼒变化量超出允许值时，阀门即刻会⾃动截断管线中的过流介质。
每⼀个切断阀的SDYKKG双端远控开关配备有两套压⼒传感器和两套⽋压/超压弹簧组，这样⼀个切断阀可以受控于两处压⼒信号采集点的压⼒信号（例如，将安装于其后的两级调压器的出⼝压⼒信号分别由导压管引⾄双端远控开关的两只压⼒传感器）。
这两处的压⼒信号构成逻辑“或”的关系，亦即只要有⼀处的压⼒信号超出了各⾃预先设定的压⼒控制范围均能使紧急切断阀完成截断动作。
图—1另外，也可以将远控开关的两只压⼒传感器并接于同⼀压⼒信号采集点。
⽽他们对应的弹簧组却预设了各⾃独⽴的压⼒保护范围（超压设定值相等），因此强制定位螺钉的位置状态可以约束⽋压设定是否有效投⼊运⾏。
1.2阀门的适⽤范围SKJD双控点紧急切断阀在⽯油、化⼯、冶⾦、电⼒等领域拥有⼴泛的⽤途。
Omron STI ER1022绳子拉动应急停止开关说明书
E R 1022•Long rope s p a n s up to 125m m a ke s thi s s witch ide a l for a pplic a tion s where long rope s p a n s a re re-quired•He a vy-duty hou s ing—the die-c as t hou s ing a nd s t a inle ss s teel eye nut m a ke the ER1022 s uit a ble for dem a nding indu s tri a l a pplic a tion s•IP67 (NEMA 6) enclo s ure en a ble s the ER1022 s witch to with s t a nd w a ter w as hdown cle a ning •Integr a l E-s top—the E-s top button provide s emer-gency s topping c a p a bility a t the extreme end of the in s t a ll a tion a nd i s field s ervice a ble•T en s ion indic a tor—the ten s ion indic a tor m a ke s the s y s tem e as y to s et up a nd to m a int a in the proper rope ten s ion•4N/C sa fety cont a ct s a nd 2 N/O a uxili a ry cont a ct s sa ti s fy the mo s t dem a nding a pplic a tion s•Vibr a tion toler a nt—the s n a p-a cting s witch cont a ct s protect a g a in s t nui sa nce tripping due to vibr a tion •Long life—the ER1022 s witch i s de s igned for a min-imum of one million a ctu a tion s•Indic a tor be a con—the indic a tor be a con, a v a il a ble in 24VDC, c a n be wired to fl as h red to indic a te a tripped s witch or glow a con s t a nt green to indic a te a properly re s et s witchOper a tionBlue Re s et ButtonA blue re s et button i s provided to e as ily return the unit b a ck to it s m a chine-run po s ition a fter a ctu a tion.In s t a ll a tion H a rdw a re Av a il a bleRK Rope Ten s ion KitThe RK Rope Ten s ion Kit come s with a ll of the required h a rdw a re for mo s t in s t a ll a tion s . A s pring i s required as s hown in the in s t a ll a -tion ex a mple below.In s t a ll a tion H a rdw a reIndividu a l h a rd-w a re item s m a y be purch as ed fors pecific in s t a ll a -tion requirement s .T en s ion/GripperSpring T urnbuckle EyeboltThimbleDouble Loop ClipRope PulleyCont a ct Arr a ngement sMounting Specific a tionNote:Some in s t a ll a tion s m a y require a ER1022 on e a ch end.Ordering inform a tionRope Pull Emergency Stop SwitchAcce ss orie sE-Stop Indic a tor Be a con Cont a ct s Wiring Entry ModelIncluded Included (24 VDC) 4 N/C + 2 N/O 4 x M20ER1022-042MELL IncludedIncluded (24 VDC)4 N/C + 2 N/O4 x M20ER1022-042MELRItemModel Repl a cement Lid/LED, 24 VDC SM06-SL710Rope Kit, 5 m, St a inle ss Steel RK5Rope Kit, 10 m, St a inle ss Steel RK10Rope Kit, 20 m, St a inle ss Steel RK20Rope Kit, 50 m, St a inle ss Steel RK50Rope Only, 5 m R5M Rope Only, 10 m R10M Rope Only, 20 m R20M Rope Only, 50 m R50M Rope Only, 100 m R100M Rope Only, 126 mR126M Ten s ioner Gripper, St a inle ss Steel SM06-TG00Eye Bolt, St a inle ss Steel, 8 per p a ck SM06-EB10Double Loop Clip, St a inle ss Steel, 4 per p a ckSM06-DL20E R 1022Specific a tion sNote:The sa fety cont a ct s of the Omron STI s witche s a re de s cribed as norm a lly clo s ed (N/C)—i.e., with the rope properly ten s ioned a nd the m a chine a ble to be s t a rted.Dimen s ion sThimble, St a inle ss Steel, 4 per p a ck SM06-THSS Turnbuckle, St a inle ss Steel SM06-TB30Spring, St a inle ss Steel SM06-SP50Rope Pulley, St a inle ss Steel SM06-RPSS E-Stop Mech a ni s mSM06-ES60Electric a lCont a ct Configur a tion s 4 N/C + 2 N/O S a fety Cont a ct s 4 N/CSwitching AbilityAC: 240 V–3 A, 120 V–6 A, Inductive DC: 24 V–2.5 A, Inductive Auxili a ry Cont a ct s2 N/O M a x Switching Current/Volt/Amp 240 V/720 VA Minimum Current 5 V, 5 mA DC Electric a l Life 1,000,000 minimum LED Indic a tor Be a con 24 VDC Mech a nic a lMountingAny po s ition Mounting H a rdw a re4 x M5 s crew sActu a tor Tr a vel for Po s itive Opening See di a gr a m s on previou s p a ge M a x Rope Sp a n 125 m Oper a tion Force< 125 N Ten s ioning Force to Run Po s ition 130 N typic a lC as e M a teri a l Die-c as t a luminum a lloy Eye Nut M a teri a l St a inle ss s teel Wiring Entry 4 x M20Weight 1100 g ColorYellowMech a nic a l Life 1,000,000 minimum Environment a lProtectionIP67 (NEMA 6)Oper a ting Temper a ture -25 to 80°C Cle a ningW a ter w as hdownCompli a nceSt a nd a rd s IEC947-5-1, IEC947-5-5, EN418, UL508, BS5304Approv a l s /Li s ting sCE m a rked for a ll a pplic a ble directive s , UL a nd C-ULItemModelS a fety prec a ution sOper a ting in s truction sInstallation must be in accordance with the following steps and stated specifications and should be carried out by suitably competent personnel.Adherence to the recommended maintenance instructions forms part of the warranty.!WARNING Do not defeat, tamper, remove or bypass this unit.Severe injury to personnel could result.!WARNING1.Installation of all Safety Rope Switch systems must be in accordance with a risk assessment for the individual application. Installation must only be carried out by competent personnel and in accordance with these instructions.2.Rope support eyebolts must be fitted at 2.5m. min. to 3m. max. inter-vals along all rope lengths between switches. The rope must be supported no more than 500mm from the switch eyebolt or Safety Spring (if used). It is important that this first 500mm is not used as part of the active protection coverage.3.M5 mounting bolts must be used to fix the switches. Tightening torque for mounting bolts to ensure reliable fixing is 4Nm. Tightening torque for the lid screws, conduit entry plugs and cable glands must be 1.5Nm to ensure IP seal. Only use correct sizing glands for conduit entry and cable outside diameter.4.Tensioning of rope is achieved by use of tensioner / gripper assemblies.Upon installation, tension to mid-position as indicated by the red arrows in the viewing window of each switch. Check operation for all switches and the control circuits by puling the rope at various locations along the active protection area and resetting each switch by depressing the Blue Reset button. Ensure each time that the switches latch off and require manual resetting by depressing the Blue Reset button. Increase the sys-tem tension further, if required, depending upon the checks along the active length of coverage. If fitted with a Mushroom type E-Stop button (Red) then test and reset each switch to ensure function of control cir-cuits. Typical operational conditions for successful operation of system is less than 75N. pulling force and less than 150mm deflection of rope between eyebolt supports. If the optional LED is fitted but is not used,ensure that the conductors remain coiled and tied to the tie hole in the LED flange.5.Every week: Check correct operation of system at locations along all coverage length. Check for nominal tension setting, re-tension rope if necessary. Every 6 months: Isolate power and remove cover. Check screw terminal tightness and check for signs of moisture ingress. Never attempt to repair any switch.In the intere s t of product improvement, s pecific a tion s a re s ubject to ch a nge without notice.ALL DIMENSIONS SHOWN ARE IN MILLIMETERS.To convert millimeter s into inche s , multiply by 0.03937. T o convert gr a m s into ounce s , multiply by 0.03527.C a t. No. E51E-EN-01。

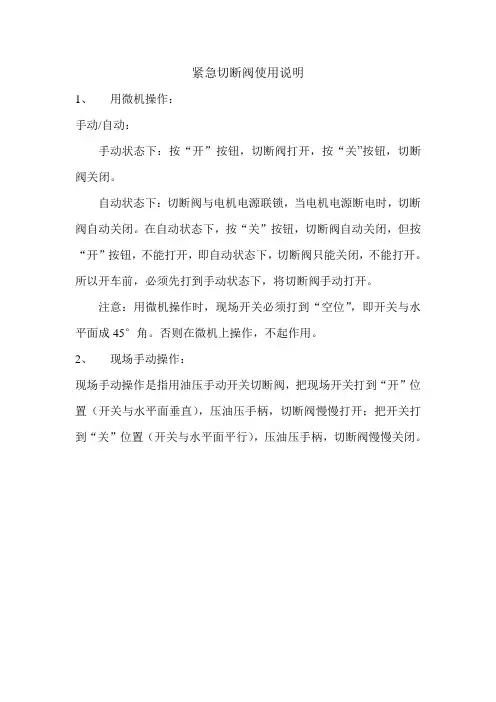

紧急切断阀使用说明
紧急切断阀使用说明
1、用微机操作：
手动/自动：
手动状态下：按“开”按钮，切断阀打开，按“关”按钮，切断阀关闭。
自动状态下：切断阀与电机电源联锁，当电机电源断电时，切断阀自动关闭。
在自动状态下，按“关”按钮，切断阀自动关闭，但按“开”按钮，不能打开，即自动状态下，切断阀只能关闭，不能打开。
所以开车前，必须先打到手动状态下，将切断阀手动打开。
注意：用微机操作时，现场开关必须打到“空位”，即开关与水平面成45°角。
否则在微机上操作，不起作用。
2、现场手动操作：
现场手动操作是指用油压手动开关切断阀，把现场开关打到“开”位置（开关与水平面垂直），压油压手柄，切断阀慢慢打开；把开关打到“关”位置（开关与水平面平行），压油压手柄，切断阀慢慢关闭。

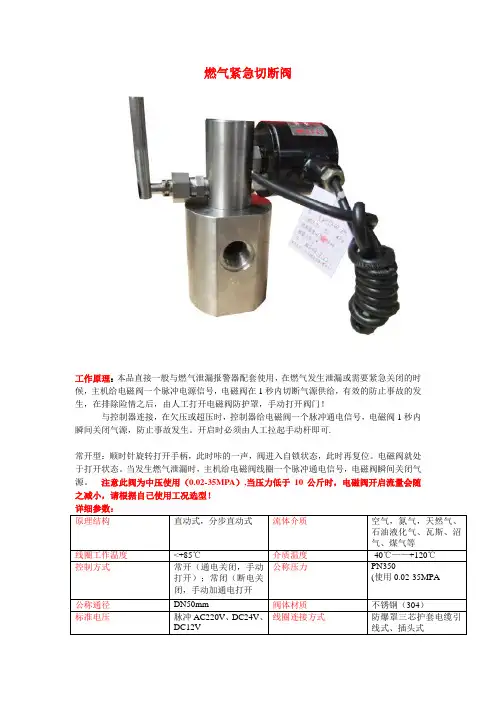

高压燃气紧急切断阀说明
燃气紧急切断阀工作原理：本品直接一般与燃气泄漏报警器配套使用，在燃气发生泄漏或需要紧急关闭的时候，主机给电磁阀一个脉冲电源信号，电磁阀在1秒内切断气源供给，有效的防止事故的发生，在排除险情之后，由人工打开电磁阀防护罩，手动打开阀门！与控制器连接，在欠压或超压时，控制器给电磁阀一个脉冲通电信号，电磁阀1秒内瞬间关闭气源，防止事故发生。
开启时必须由人工拉起手动杆即可.常开型：顺时针旋转打开手柄，此时咔的一声，阀进入自锁状态，此时再复位。
电磁阀就处于打开状态。
当发生燃气泄漏时，主机给电磁阀线圈一个脉冲通电信号，电磁阀瞬间关闭气源。
注意此阀为中压使用（0.02-35MPA）,当压力低于10公斤时，电磁阀开启流量会随之减小，请根据自己使用工况选型！关闭时间：1秒钟以内性能特点：灵敏度高、动密封性强、安全性高、使用寿命长。
工作范围：可燃气体报警自控系统及需要紧急切断的管路。
注解：1、电磁阀安装前必须清理管道内的杂质、焊渣，以免造成阀体内漏。
2、电磁阀一般工况只能水平安装，垂直安装时需要提前说明。
3、电磁阀安装完毕后，应先动作几次正常后方能投入使用。
防爆线圈说明：防爆电磁阀是工作在较特殊环境的电磁阀，用户必须根据国家防爆标准选择电磁阀。
以保证生命及财产安全。
磐恒生产的防爆电磁阀已通过《国家防爆电气产品质量监督检验中心》的检验并取得防爆电磁阀产品合格证。
防爆等级：EXdⅡCT5。
防爆证号：CNEX12.0353制造标准：GB3836.1-2000、GB3836.2-2000工作原理：本品直接一般与燃气泄漏报警器配套使用，在燃气发生泄漏或需要紧急关闭的时候，主机给电磁阀一个脉冲电源信号，电磁阀在1秒内切断气源供给，有效的防止事故的发生，在排除险情之后，由人工打开电磁阀防护罩，手动打开阀门！常开型：手动拧开防护罩，将手柄球往上提起阀门，此时阀门打开，当燃气泄露时，线圈通电，电磁阀瞬间关闭，此时无论怎样通电电磁阀业处于关闭状态，必须在排除险情后由人工开启阀门！。

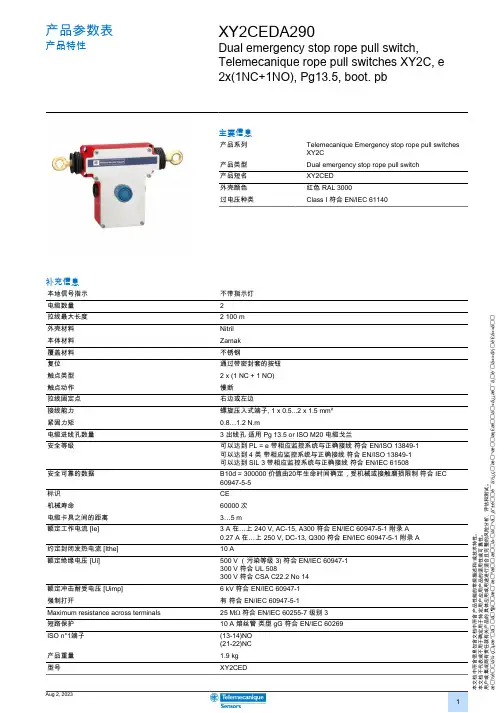

Telemecanique XY2CEDA290紧急停止拉绳开关 说明书
本文档中所含信息包含文档中所含产品性能的常规描述和/或技术特性。
本文档不代表或不用于确定用于特定用户应用产品的适用性或可靠性。
用户或集成商有责任就有关产品的具体应用或用途进行适合且完整的风险分析、评估和测试。
æ½èå¾·çµæ°åå¶åæ¯æºææåå¬å¸å°±é误使ç¨æ¬ææ¡£æå«ä¿¡æ¯ä¸è´ä»»ä½è´£ä»»ã产品参数表产品特性XY2CEDA290Dual emergency stop rope pull switch,Telemecanique rope pull switches XY2C, e2x(1NC+1NO), Pg13.5, boot. pb主要信息产品系列Telemecanique Emergency stop rope pull switches XY2C产品类型Dual emergency stop rope pull switch 产品短名XY2CED 外壳颜色红色 RAL 3000过电压种类Class I 符合 EN/IEC 61140补充信息本地信号指示不带指示灯电缆数量2拉线最大长度 2 100 m外壳材料Nitril 本体材料Zamak 覆盖材料不锈钢复位通过带密封套的按钮触点类型 2 x (1 NC + 1 NO)触点动作慢断拉线固定点右边或左边接线能力螺旋压入式端子, 1 x 0.5...2 x 1.5 mm²紧固力矩0.8…1.2 N.m电缆进线孔数量 3 出线孔 适用 Pg 13.5 or ISO M20 电缆戈兰安全等级可以达到 PL = e 带相应监控系统与正确接线 符合 EN/ISO 13849-1可以达到 4 类 带相应监控系统与正确接线 符合 EN/ISO 13849-1可以达到 SIL 3 带相应监控系统与正确接线 符合 EN/IEC 61508安全可靠的数据B10d = 300000 价值由20年生命时间确定，受机械或接触磨损限制 符合 IEC 60947-5-5标识CE 机械寿命60000 次电缆卡具之间的距离3…5 m额定工作电流 [Ie]3 A 在…上 240 V, AC-15, A300 符合 EN/IEC 60947-5-1 附录 A 0.27 A 在…上 250 V, DC-13, Q300 符合 EN/IEC 60947-5-1 附录 A 约定封闭发热电流 [Ithe]10 A额定绝缘电压 [Ui]500 V （污染等级 3) 符合 EN/IEC 60947-1300 V 符合 UL 508300 V 符合 CSA C22.2 No 14额定冲击耐受电压 [Uimp]6 kV 符合 EN/IEC 60947-1强制打开有 符合 EN/IEC 60947-5-1Maximum resistance across terminals 25 MΩ 符合 EN/IEC 60255-7 级别 3短路保护10 A 熔丝管 类型 gG 符合 EN/IEC 60269ISO n°1端子(13-14)NO (21-22)NC 产品重量 1.9 kg 型号XY2CED环境符合标准EN/ISO 13850EN/IEC 60947-5-1工作设备规范 2009/104/ECUL 508机械规范 2006/42/ECEN/IEC 60947-5-5CSA C22.2 No 14EN/IEC 60204-1产品认证UL NISD紧急停止设备目录CSACCCEAC保护处理TC运行温度-25…70 °C贮存环境温度-40…70 °C抗振动10 gn (f= 10…300 Hz) 符合 EN/IEC 60068-2-6抗冲击50 gn 11 ms 符合 EN/IEC 60068-2-27IP 保护等级IP66 符合 screwed包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height10.600 cmPackage 1 Width16.000 cmPackage 1 Length30.800 cmPackage 1 Weight 1.960 kgUnit Type of Package 2S03Number of Units in Package 24Package 2 Height30.000 cmPackage 2 Width30.000 cmPackage 2 Length40.000 cmPackage 2 Weight8.405 kg可持续性产品类型Green Premium 产品REACh法规REACh 声明欧盟ROHS指令主动合规性（超出欧盟 RoHS 法定范围的产品）欧盟ROHS声明无汞是RoHS 豁免信息是环境披露产品环境文件合同保修保修单18 个月。

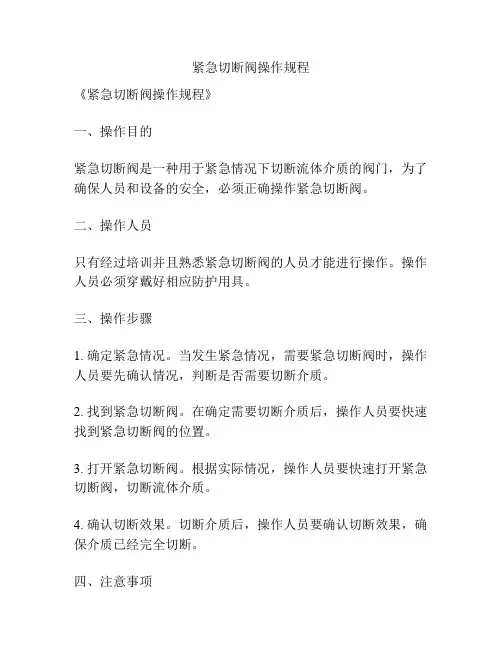

紧急切断阀操作规程
