隧道洞门施工方案(现浇式)
预制块镶面现浇混凝土隧道洞门施工方法
［ ］ 煤 矿 安 全 ，０ ０ １ ） ６ —３ Ｊ． ２ １ （２ ：１６ ． 隧 道 ，０ ０ ２ ：９３ ． ２ １ （ ） ２ －１ 工 程 ，０ ７ １ ：３９ ． ２ ｏ （ ）９ － ５ 刚 ． 埋 偏 压 隧 道 洞 １ 变形 机 理 及 治 理 措 施 研 究 ［ ］ 浅 ３ ＇ Ｊ．
张唐铁路 红石砬隧道位于河北省 承德市境 内滦 平县一 带 ， 距 １ ｍ 的盒子 。预制块模板 可 以加工 成组合 钢模 板 ， ０ｃ 也可 订做 塑 承德市 区约 ３ ｍ， ０ｋ 设计 为双线 隧道 （ 基本 线 间距 ４ ０ ｍ） ． 。隧 道 料模板 ， 模板结构要求便 于组 装 、 卸 、 拆 能重 复利用 。预 制块结 构
Ⅺ Ｊａ －ｈ ｎ ｉｎ ｚ ｏ ｇ
Ａｂｔａｔ Ｂ ｓｄｏ ｒｓｉｇｍ ｕ ｔ ｎｐｏｅｔ ｆｏ ｎｙ ｍ ｔｃ ｌ ａｅ ｎ ｅ，ｈ ａｅ ａ ｅｎ ｍ ｒ ｉ ｌｔｎｒ ｅｒ ｎｔｅｓ — ｓ ｃ ： ａｅ ｎｃｏｓ ｏｎａ ｒ ｃ ｍｅｕｓｍ ｅｒ ａ ｙｌ ｄ ｄｔ ｎｌ ｔｅ ｐｒ ｓｔ ｕ ｅｉ ｓ ａｉ ｓａ ｈｏ ａ ｒ ｎ ｉ ｊ ｏｓ ｉｌ ｏ ｕ ｐ ｈ ｈ ｃ ｍｕ ｏ ｅ ｃ ｈ ｔ
见图 ２ 。
２ 施 工方 法 的原理
在端翼墙式洞 门墙体施工时 ， 用事先预 制好 的盒 状预 制块砌
放在墙体表层 ， 制块既 是现 浇混 凝土 的镶 面层 ， 预 又是 现 浇混凝 土的模板 ， 砌放一 层预制 块 浇筑一 层混 凝 土 ， 到设 计 高度 。盒 直 状预制块既能 减轻 预制块 的重 量 ， 于搬 运安 装 ， 能 与现浇混 便 又 凝土镶嵌 牢固 。
盾构隧道洞门施工方案5
盾构隧道洞门施工方案洞门结构采用强度为C35、抗渗等级为P10，掺合成纤维的抗裂混凝土。
根据施工总体进度安排，洞门工程在相应的盾构区间掘进完成后施工。
采用人工拆除盾构始发、到达防水装置，安设洞门防水设施，人工绑扎、电焊焊接，人工立设洞门钢模，泵送商品砼灌注洞门砼。
1.1.1.1洞门预埋钢环的制作与安装（1）洞门预埋钢环的制作为了在盾构始发和达到时能够安装帘布橡胶板，以保证盾构的安全始发和顺利到达，需要在洞门处安装预埋钢环。
预埋件的制作需要注意以下几点：①根据实际施工情况及时采购材料和制作预埋件，满足工期的要求。
②选择符合设计要求的钢板和其它材料，保证其使用性。
③安排熟练的技术工人进行板材的切割、钻孔和焊接，保证加工质量。
④对钢环进行合理的分块制作，方便运输和在狭小的空间里进行安装。
⑤制作完成后进行尺寸检查，使之完全满足设计的要求。
（2）洞门钢环的安装洞门钢环的预埋与端头墙的钢筋绑扎一起进行，在安装过程中需要注意钢环的位置，以保证盾构的顺利始发和到达。
预埋件的安装需要注意以下几点：①根据结构施作的进度情况，及时运输钢环到施工现场。
安装时要做好同其它承包商的协调工作。
②做好测量工作，把误差控制在允许的范围内。
③做好钢环连接筋与端墙主筋的焊接，保证钢环与结构一体。
④焊接完成之后，对钢环进行支撑，防止在浇注混凝土时钢环跑偏。
⑤混凝土进行浇筑之前，封堵预留螺栓孔，为盾构始发和到达时顺利安装帘布橡胶板提供便利。
1.1.1.2洞门结构施工洞门衬砌施工前先要进行洞口压注水泥浆处理、拆除洞口环管片，按设计铺设防水层，安装缓膨型遇水膨胀止水条，绑扎钢筋，确保洞门钢筋与端墙结构连接牢固，立好模后浇筑混凝土。
洞门施工完成后，向洞门管片背衬补压浆以提高洞门防水性能。
（1）零环管片拆除洞门施工之前，首先对进洞口3环管片进行处理，从衬砌压浆孔内注入双液水泥浆，待其固结后再将洞口临时密封（折页式压板、帘布橡胶板等）拆除干净，利用专用工具进行洞门环的拆除，先拆一块邻接块，然后再自上而下依次拆除。
隧道洞门施工方案
隧道洞门施工方案隧道洞门施工方案隧道洞门施工是隧道工程建设的重要环节，对于保证隧道施工质量和工期的控制至关重要。
下面是一个隧道洞门施工方案，以保证施工安全和工程质量。
一、工程概况本工程是一条单洞双向双车道隧道，全长5000米，洞门是隧道的出入口，其施工质量直接影响整个隧道工程的质量。
二、洞门施工流程1. 准备工作：确定洞门的具体位置和尺寸，并将洞门位置标志清晰。
提前进场施工队伍，做好必要的人员、设备和材料的准备工作。
2. 确定洞门结构形式：洞门结构形式包括开挖方法、支护装置选择以及洞门面板等具体设计。
根据具体情况，选取适合的结构形式。
3. 洞门开挖：按照设计要求和洞门尺寸，采取开挖方式进行施工。
在施工过程中，严格控制开挖的水平、垂直度和尺寸，保证洞门的几何形状。
4. 洞门支护：根据洞门的土质情况和周围环境条件，选用适当的支护装置进行加固和保护。
确保洞门开挖过程中的安全性，防止土体塌方和水的渗漏。
5. 洞门面板施工：根据设计要求和洞门尺寸，安装洞门面板。
面板要求平整、牢固，能够满足隧道出入口的交通运输需要。
6. 洞门装饰：根据具体需要，在洞门内部进行装饰和美化工作。
包括洞门墙面的喷涂、装饰灯光和标志等。
三、施工注意事项1. 施工安全：施工过程中，要严格遵守安全操作规程，做好施工现场的安全警示和防护措施。
保证施工人员的人身安全。
2. 施工质量：严格按照设计要求和施工规范进行施工，确保洞门的几何形状和结构安全稳定。
3. 施工进度：合理安排施工任务，确保施工进度。
做好施工日志和施工记录，及时发现和解决问题。
4. 环境保护：施工过程中，要注意对周围环境的保护，防止施工产生噪音和粉尘对周边居民的影响。
总结：隧道洞门施工是隧道工程建设中具有一定难度和风险的工作。
通过合理的施工方案和严格的施工控制，可以保证洞门的施工质量和工期控制，为隧道工程的顺利建设提供保障。
隧道洞门工程施工方案
隧道洞门工程施工方案一、工程概况本次隧道洞门工程位于市区的A公路上，总长度为1000米，双向四车道，设计速度80千米/小时。
洞门工程的目的是修建洞门结构，以便车辆能够顺利进出隧道，确保道路通行安全。
二、施工准备工作1.设计方案：根据隧道洞口的地形和规划要求，进行洞门设计，包括结构布置、地基处理、施工方法等。
2.人员组织：设置工程部、安全部、施工队等人员，确保施工人员的安全。
3.设备采购：购买必要的施工机械设备，如挖掘机、破碎机、卡车等。
4.材料准备：采购施工所需的材料，如钢筋、混凝土、水泥等。
5.立项手续：按照相关规定办理工程立项手续，取得施工许可证。
三、洞门开挖工程1.清理爆破现场：将洞门区域的杂物和植被清除干净，确保施工现场的整洁和安全。
2.前期准备：按照设计要求，对开挖区域进行地面围护，以防止土方塌方。
同时设置施工标志和警示牌，保障施工现场的安全。
3.挖掘机开挖：使用挖掘机进行开挖作业，根据设计要求控制挖掘深度和坡度。
4.土石方运输：使用卡车将挖掘出的土石方运输至指定地点，确保施工现场的整洁和安全。
5.腐蚀处理：对洞门开挖区域进行腐蚀处理，采取加固材料（如钢板）进行加固，以防土方塌方。
四、洞门结构施工1.钢筋加工：按照设计要求对钢筋进行加工和焊接，确保钢筋的质量和准确性。
2.混凝土施工：在洞门结构内部搭设脚手架，并进行混凝土浇筑，确保结构的坚固和稳定。
3.抹灰和养护：混凝土凝结后，对洞门结构进行抹灰和养护，使其表面平整且耐久。
4.环境保护：在施工过程中，采取必要的环境保护措施，包括噪音控制、粉尘治理、水土保持等。
五、工程验收1.施工检查：对洞门工程的各个施工阶段进行检查和监测，确保施工质量。
2.结构检测：对洞门结构进行检测，包括钢筋焊接、混凝土强度等。
3.安全验收：对施工现场的安全措施进行验收，确保施工过程中的安全。
六、施工安全措施1.设置施工标志和警示牌，提醒驾驶员注意施工区域。
2.根据施工进度设置临时交通标志和导向标志，确保交通顺畅。

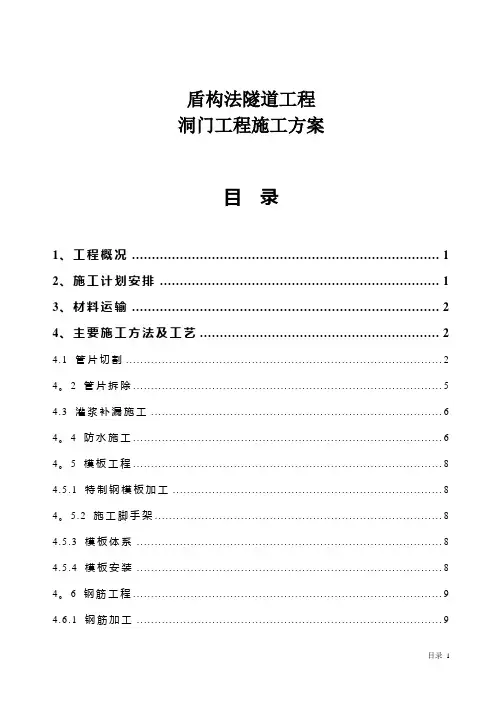

盾构法隧道工程隧道门洞施工方案
盾构法隧道工程洞门工程施工方案目录1、工程概况 (1)2、施工计划安排 (1)3、材料运输 (2)4、主要施工方法及工艺 (2)4.1 管片切割 (2)4。
2 管片拆除 (5)4.3 灌浆补漏施工 (6)4。
4 防水施工 (6)4。
5 模板工程 (8)4.5.1 特制钢模板加工 (8)4。
5.2 施工脚手架 (8)4.5.3 模板体系 (8)4.5.4 模板安装 (8)4。
6 钢筋工程 (9)4.6.1 钢筋加工 (9)4.6。
2 钢筋安装 (9)4.7 混凝土工程 (9)5、质安技术措施 (10)6、保卫与消防措施 (11)7、文明施工措施 (12)1、工程概况盾构法隧道洞门功能主要为隧道出入口,与隧道管片相接.洞门为现浇钢筋砼结构，砼强度等级为C40,抗渗强度为S10。
洞门呈圆筒形状，内直径5.4m，外直径6.62m，洞门结构大样详见附图一。
从现场情况来看，隧道管片已经基本安装完毕，但洞门处管片有部份需要拆除或用砼切割法进行切割后,再按设计图纸要求浇筑洞门现浇砼，需浇筑砼的洞门长度约为500mm。
根据设计要求，防水工程除结构自防水外,新旧砼接合处采用30×10水膨胀型止水条，螺杆处采用水膨胀橡胶垫圈。
本工程中需进行施工的洞门共有8个,其具体位置分布为赤岗站有2个洞门；客村站有4个洞门；鹭江站有2个洞门。
为便于识别,对各门洞具体编号详见表1-1.表1-12、施工计划安排本工程中共有8个洞门要施工，据此，模具采用特制钢模板，模具加工数量为2套，那么，施工计划的编排也是按照2套模具周转使用来统一考虑，综述如下：工程开工日期：XXXX年X月X日；工程完工日期：XXXX年X月X日；施工总工期：63天.其中，模具加工和钢筋加工均在场外进行，计划工期为XXXX年X月X日至X月X日；计划进场施工日期为XXXX年X月X日，进场后按计划进行施工,每个洞门主要工序所需时间约为7天。
具体施工计划详见附图七施工进度计划表.3、材料运输材料运输可利用盾建出土用的龙门吊作为垂直运输机械。

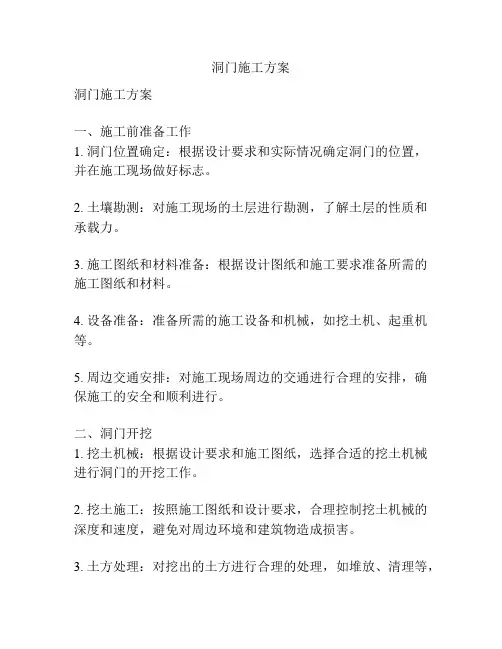

洞门施工方案
洞门施工方案洞门施工方案一、施工前准备工作1. 洞门位置确定：根据设计要求和实际情况确定洞门的位置，并在施工现场做好标志。
2. 土壤勘测：对施工现场的土层进行勘测，了解土层的性质和承载力。
3. 施工图纸和材料准备：根据设计图纸和施工要求准备所需的施工图纸和材料。
4. 设备准备：准备所需的施工设备和机械，如挖土机、起重机等。
5. 周边交通安排：对施工现场周边的交通进行合理的安排，确保施工的安全和顺利进行。
二、洞门开挖1. 挖土机械：根据设计要求和施工图纸，选择合适的挖土机械进行洞门的开挖工作。
2. 挖土施工：按照施工图纸和设计要求，合理控制挖土机械的深度和速度，避免对周边环境和建筑物造成损害。
3. 土方处理：对挖出的土方进行合理的处理，如堆放、清理等，以确保施工现场的整洁和安全。
三、洞门支护1. 支护材料准备：根据设计要求和施工图纸，准备所需的支护材料，如钢筋、混凝土等。
2. 支护施工：根据设计要求，按照一定的顺序和方法进行洞门的支护工作，以确保施工的安全和稳定性。
3. 支护验收：对支护工程进行验收，确认支护工程的合格性和完整性。
四、洞门砌筑1. 砌筑材料准备：准备所需的砌筑材料，如砖块、砂浆等。
2. 砌筑施工：按照设计要求和施工图纸，采用适当的砌筑方法进行洞门的砌筑工作。
3. 砌筑验收：对砌筑工程进行验收，确认砌筑工程的合格性和质量。
五、施工安全措施1. 施工现场安全：设置施工现场的安全警示标志，保持施工现场的整洁和安全。
2. 施工人员安全：对施工人员进行必要的安全培训，提高施工人员的安全意识和技能。
3. 施工设备安全：对施工设备进行定期的检测和维护，确保施工设备的安全和正常运行。
4. 施工作业安全：在施工过程中，严格遵守作业规程和安全操作规程，确保施工作业的安全和顺利进行。
六、施工质量控制1. 施工检查：对施工过程进行定期检查和监督，发现问题及时进行整改。
2. 施工质量验收：对施工完成的洞门进行质量验收，确认施工质量的合格性。
XX隧道进口洞门施工方案
XX隧道进口洞门施工方案一、工程概况隧道进口洞门是连接隧道和地面道路的重要节点，具有承载、隔离、引导和装饰等功能。
为了确保洞门的结构安全、施工进度和质量，本方案将详细介绍如下。
二、施工前准备1.洞门设计：根据项目要求和现场情况，洞门采用XXX结构设计，包括门洞尺寸、门洞门槛、门洞覆土深度等。
2.施工人员：根据施工任务和职责，组织建筑工、钢筋工、混凝土工、电气工等施工人员，并指派专人负责工程安全管理。
3.施工设备：提前准备好挖掘机、起重机、混凝土搅拌站、钢筋焊接机等施工设备，并进行设备安全检查和维护。
4.施工材料：根据设计要求，准备好钢筋、混凝土、水泥等施工材料，并进行质量检验，确保符合标准要求。
三、施工流程1.挖掘开挖：根据设计要求，采用挖掘机进行门洞的开挖，确保洞门的尺寸和平整度符合设计要求。
2.钢筋加工与安装：根据设计要求，进行钢筋的加工和焊接，包括门槛、门框和门洞墙体的钢筋安装。
注意钢筋的位置、间距和固定牢固。
3.混凝土浇筑：采用混凝土搅拌站进行混凝土的配制和搅拌，并使用泵车将混凝土送入门洞，确保混凝土的均匀性和密实度。
4.门槛与门框安装：混凝土浇筑后，根据设计要求，将门槛和门框进行安装，注意位置的准确性和固定的牢固性。
5.表面处理：根据设计要求，采用防水、防火、防腐等材料进行洞门表面的处理，提高洞门的使用寿命和安全性。
6.灯光及配套设施安装：根据设计要求，安装洞门照明灯、路灯、监控设备等配套设施，提供良好的照明和安全保障。
7.安全检查与验收：在施工完成后，进行隧道洞门的安全检查和验收，确保施工质量和结构安全。
四、施工注意事项1.施工现场的安全：施工现场要设置明显的标志和警示标志，划定施工区域和安全通道，提供安全防护设施，防止事故发生。
2.施工材料的质量：对采购的施工材料进行质量检验，确保符合标准要求，严禁使用质量不合格的材料。
3.施工设备的安全：对使用的施工设备进行安全检查和维护，设备操作人员必须具备相应证书和操作技能。
现浇文化石隧道洞门墙施工工法(2)
现浇文化石隧道洞门墙施工工法现浇文化石隧道洞门墙施工工法是一种适用于隧道洞门墙建设的工法，具有以下特点：施工简单，工期短，且适用范围广。
本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行详细介绍。
一、前言隧道洞门墙施工一直是建筑施工中的重要环节，传统的施工工法存在施工周期长、工期紧张等问题。
现浇文化石隧道洞门墙施工工法能够有效解决这些问题，提高施工效率。
二、工法特点现浇文化石隧道洞门墙施工工法具有施工简单、工期短、且适用范围广的特点。
施工简单意味着不需要复杂的模板制作和拆除过程，减少了人力和物力的浪费。
工期短指的是通过合理的施工组织和工艺选择，能够缩短施工周期，提高工程进度。
适用范围广意味着该工法不仅适用于不同规模和难度的工程，还可以适应不同的地质环境和气候条件。
三、适应范围现浇文化石隧道洞门墙施工工法适用于各类隧道洞门墙的建设，包括公路隧道、铁路隧道、地铁隧道等。
无论是山区、丘陵还是平原，都可以采用该工法进行施工。
同时，该工法适应各种地质条件，如岩石、土壤等，并且能够适应不同的气候条件。
四、工艺原理现浇文化石隧道洞门墙施工工法的工艺原理是通过选取合适的石材材料，使用现浇混凝土进行成型，然后进行雕琢和修饰，最终形成具有文化石质感的洞门墙。
通过对施工工法与实际工程之间的联系以及采取的技术措施进行分析和解释，让读者了解该工法的理论依据和实际应用。
五、施工工艺现浇文化石隧道洞门墙施工工艺主要包括以下几个阶段：提前准备工作、基础施工、石材设置、混凝土浇筑和后期修饰。
详细描述这些阶段的施工过程，让读者了解每个阶段的具体细节。
六、劳动组织现浇文化石隧道洞门墙施工工法的劳动组织包括施工团队的组织架构、人员分工和岗位设置等。
这些安排都是为了确保施工过程顺利进行，高效率地完成工程。
七、机具设备现浇文化石隧道洞门墙施工工法所需的机具设备主要包括起重机、混凝土搅拌机、模板等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XＸ铁路XXX工程XXＸ合同段
(ＤKＸX＋X00~DKXX+000) 隧道洞门施工方案
编制：
复核：
审核:
中铁X局XXX铁路XXX工程第Ｘ项目部二ＯO六年七月三十一日
目录
一、概述 ·················································································１
二、施工方法 (1)
(一)、洞门钢筋施工 (1)
（二）、模板及支架 (1)
（三）、洞门混凝土浇筑 (2)
（四)、勾缝ﻩ2
5
三、附图ﻩ3
~
隧道洞门施工方案
一、概述
本项目部共有六座隧道,均为双线隧道,洞门形式有：耳墙式洞门、台阶式洞门、斜切式洞门和明洞门。
为规范洞门施工,保证洞门施工质量，特编制本方案。
二、施工方法
洞门施工采用现场立模现浇的方法进行施工,模板采用竹胶板配以方木或竹胶板、组合钢模后面背钢管的方法，模板面钉以木条或橡胶条做出人工缝,洞门效果图详见附图一和附图二所示。
斜切洞门直接按设计施工。
(一)、洞门钢筋施工
洞门钢筋提前在钢筋棚内加工，人工运至现场绑扎成型。
钢筋进场后，需经实验室抽检合格后方可使用,且需有出厂合格证,加工后的钢筋，表面无削弱钢筋截面的伤痕；钢筋弯制和末端弯钩符合设计要求，弯制钢筋从中部开始，逐步弯向两端,弯钩一次完成。
安装后,钢筋主筋与模板间,用与洞门砼同标号水泥砂浆垫块支垫,垫块尺寸保证钢筋保护层厚度，垫块互相交错,分散布置;现场绑扎钢筋,保证其在模型中的正确位置，钢筋骨架(网）安装就位后,不得在其上行走和承重，并作检查记录。
（二）、模板及支架
模板采用竹胶板配以方木或竹胶板、组合钢模后面背钢管的方法，模板面钉以木条或橡胶条做出人工缝，人工缝间距为：竖向60ｃm，水平方向60*６0cm与60＊18０cm间隔布置,并以隧道中线对称布置，如附图３所示。
模板采用拉杆拉至边仰坡上与提前打设的锚杆焊接，锚杆采用φ２２螺纹钢,间距与拉杆间距相等,为60cm（竖向）*12０cm(水平方向）,拉杆采用φ１6螺纹钢。
竹胶板的厚度不亦太薄，当采用竹胶板配以方木进行施工时,竹胶板的厚度需大于13ｍm,若采用竹胶板后背组合钢模和钢管施工,则竹胶板可采用较薄的，为8~10mm左右。
(三)、洞门混凝土浇筑
洞门混凝土采用机械拌制，混凝土输送泵输送就位,人工捣固。
混凝土采用分层浇筑。
（1）砼制备:砼用料要严格按照实验室所出施工配合比进行配料，采用强制式搅拌机搅拌，砼输送泵运送入模。
(2）砼灌注:灌注前,将边仰坡上的浮碴清理干净,将模板内的杂物和钢筋上的污渍等清除干净，进一步检查模板、加固、支撑、钢筋骨架是否符合要求;灌注过程中，设专人检查砌好的预制块,发现位移现象及时处理。
灌注时砼的自由倾落高度不得大于２m时,以防止对预制块冲击过大以及产生离析现象。
(3)砼振捣：以插入式振动棒振捣，振捣时间和遍数以砼不出现气泡、砼不下沉为准控制，防止过振或漏振。
（四）、勾缝
洞门混凝土浇筑结束，模板拆除完毕后，将混凝土表面清理干净,再进行勾缝，缝宽2cｍ,缝深1ｃｍ，勾完缝后，用黑色橡胶条贴在缝上，以达到美观的效果。
三、附图
１、耳墙式洞门效果图
2、台阶式洞门效果图
3、洞门人工缝详图
×
×--
--
--。
