001-锚杆(土钉)注浆施工记录
土钉墙施工技术交底
一、施工情况本工程为顺义区农村污水治理工程（西部片区）高丽营镇二三四五村2000吨/日污水处理站，包含生化综合池，预处理池，仪表间，污泥脱水间。
均为埋地矩形池体结构。
高程36.134m,以现状地标高为0.00,拟建构筑物基底标高-7.Om（局部加深坑-7.8m）,垫层厚度IOomn1；加权基坑深度3.4-7.6m。
二、施工工艺流程土钉墙施工工艺流程见下图。
开挖工作面--修整坡面一一喷射第一层混凝土一--土钉定位一一打入锚杆----浆液制备、注浆一-加工钢筋、绑扎钢筋网一一安装泄水管----喷射第二层混凝土一一养护一--开挖下一层工作面，重复以上工作直到完成当地质条件较好时可省去“喷射底层混凝土”工序，坡面泄水孔的设置也根据现场实际情况而定。
三、施工顺序土钉墙施工根据土钉墙部分由现有坡面条件依次进行；后续根据开挖顺序依次完成。
四、主要施工工艺1、修坡：利用挖掘机进行基坑开挖作业后，边坡利用人工进行修整，以确保其立面角和壁面的平整度。
当遇有上层滞水影响时或土层分界处，便在坡面上每隔一定距离插放一个泄水孔，疏导滞水以免其影响坡面的稳定。
2、钻孔：钻孔选用螺旋式锚杆钻机成孔。
钻孔前应根据施工设计图确定孔位，对局部孔中出现的渗水塌孔或掉落松土、泥浆等杂质应立即清除。
钻孔过程有施工记录，随时掌握土层情况。
3、土钉制作与安装1）土钉制作：①按有关标准和设计要求检查制作土钉的钢筋有无缺陷。
②调直钢筋，按设计要求截取长度。
③将钢筋除锈、除油。
④土钉每隔2m设置一个对中支架。
⑤将注浆管捆扎在土钉上，注浆管端头距土钉头约500mm。
在距孔口20~30cm处，设置止浆袋（可采用水泥袋）。
土方开挖土钉墙施工工艺流程图⑥土钉制作完成后，应编号、登记并在土钉做好标记，以备安装。
2)土钉安装:①安装土钉前，应对钻孔进行检查，若发现有碎土、石、杂物及泥浆应立即清除。
②沿钻孔轴线，将土钉推送入孔内至设计位置；推送过程中，切勿转动土钉，以防止破坏孔壁，并防止土钉插入孔壁土体中。
土钉墙+预应力锚杆施工技术交底
工程名称
市四大机关搬迁整合项目
交底部位
基坑边坡பைடு நூலகம்护
工程编号
技01号
日期
2011年12月06日
交底内容：
一、施工流程：
土钉墙施工与土方开挖交叉或平行施工，开挖与支护应分层分段进行，分层开挖深度低于拟施工土钉标高下0.5m土层，分段宽度为25m。在完成上一层作业面土钉与喷射混凝土面层达到设计强度的70%以前，不得进行下一层土层的开挖。
喷射混凝土时应自下而上，喷头与受喷面距离宜控制在0.60～1.0m范围内，射流方向垂直指向受喷面，在钢筋部位应先喷填钢筋后方，然后再喷前方，防止钢筋背后出现空隙。在继续喷射下部作业时，应仔细清除预留施工缝接合面上的浮浆层和松散碎屑，并喷水使之湿润。喷射混凝土终凝后2小时，应采取覆盖塑料薄膜和阻燃棉被养护
2、钢筋混凝土面层施工
2.1钢筋网片的安装：钢筋网片采用绑扎而成,钢筋网片每边的搭接长度为300mm，同一接头搭接面积不大于接头总面积的50％，端部做成180º弯钩，弯钩长度为10d，土钉钢筋端部通过锁定筋与面层内的加强筋及钢筋网片连接，其相互间应焊接牢固（参照图纸附图），钢筋网片在安放时应牢固固定在边壁上，保护层厚度不得小于20mm，钢筋网片可用插入土中的钢筋固定，在混凝土喷射下不出现振动。
3、对于易塌土体的处理
为防止基坑边坡的裸露土体发生塌陷，对于易塌土体可采用以下措施：
3.1对修整后的边坡，立即喷上一层簿的砂浆或混凝土，待凝结后再进行钻孔；
3.2在作业面上先构筑钢筋网喷射混凝土面层，而后进行钻孔并设置土钉；
3.3在水平方向上分小段间隔开挖土方；
3.4先将作业深度上的边壁做成斜坡，待钻孔并设置土钉后再清坡；
不得碰撞土钉头外露部分，坡面3.0m以内不得任意堆放材料。

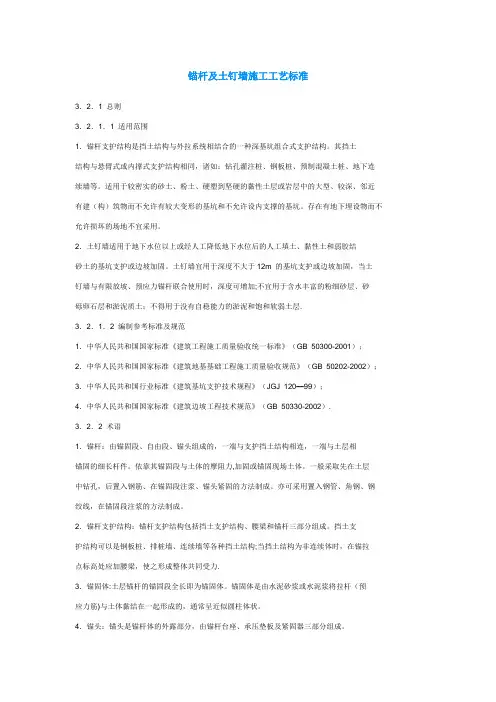

锚杆及土钉施工工艺标准
锚杆及土钉墙施工工艺标准3．2．1 总则3．2．1．1 适用范围1．锚杆支护结构是挡土结构与外拉系统相结合的一种深基坑组合式支护结构。
其挡土结构与悬臂式或内撑式支护结构相同，诸如：钻孔灌注桩、钢板桩、预制混凝土桩、地下连续墙等。
适用于较密实的砂土、粉土、硬塑到坚硬的黏性土层或岩层中的大型、较深、邻近有建（构）筑物而不允许有较大变形的基坑和不允许设内支撑的基坑。
存在有地下埋设物而不允许损坏的场地不宜采用。
2．土钉墙适用于地下水位以上或经人工降低地下水位后的人工填土、黏性土和弱胶结砂土的基坑支护或边坡加固。
土钉墙宜用于深度不大于12m 的基坑支护或边坡加固，当土钉墙与有限放坡、预应力锚杆联合使用时，深度可增加;不宜用于含水丰富的粉细砂层、砂砾卵石层和淤泥质土；不得用于没有自稳能力的淤泥和饱和软弱土层.3．2．1．2 编制参考标准及规范1．中华人民共和国国家标准《建筑工程施工质量验收统一标准》（GB 50300-2001）；2．中华人民共和国国家标准《建筑地基基础工程施工质量验收规范》（GB 50202-2002）；3．中华人民共和国行业标准《建筑基坑支护技术规程》（JGJ 120—99）；4．中华人民共和国国家标准《建筑边坡工程技术规范》（GB 50330-2002）.3．2．2 术语1．锚杆：由锚固段、自由段、锚头组成的，一端与支护挡土结构相连，一端与土层相锚固的细长杆件。
依靠其锚固段与土体的摩阻力,加固或锚固现场土体。
一般采取先在土层中钻孔，后置入钢筋、在锚固段注浆、锚头紧固的方法制成。
亦可采用置入钢管、角钢、钢绞线，在锚固段注浆的方法制成。
2．锚杆支护结构：锚杆支护结构包括挡土支护结构、腰梁和锚杆三部分组成。
挡土支护结构可以是钢板桩、排桩墙、连续墙等各种挡土结构;当挡土结构为非连续体时，在锚拉点标高处应加腰梁，使之形成整体共同受力.3．锚固体:土层锚杆的锚固段全长即为锚固体。
锚固体是由水泥砂浆或水泥浆将拉杆（预应力筋)与土体黏结在一起形成的，通常呈近似圆柱体状。
锚杆及土钉墙支护工程检验批质量验收记录
锚杆土钉长度偏差
±30mm
3
桩体强度
必须符合设计要求
一般项目
1
墙体强度
必须符合设计要求
2
浆体强度
必须符合设计要求
3
注浆量
大于理论计算浆量
4
钻孔倾斜度±1°Βιβλιοθήκη 5锚杆或土钉位置偏差
±100mm
6
土钉墙面厚度偏差
±10mm
施工单位
检查结果
项目专业项目专业
质量检查员:技术负责人:年月日
监理（建设）单位验收结论
锚杆及土钉墙支护工程检验批质量验收记录
单位（子单位）工程名称
分部（子分部）工程名称
施工单位
验收部位
施工单位
项目经理
施工执行标准
名称及编号
专业工长
（施工员）
分包单位
分包项目经理
施工班组长
施工质量验收规范的规定
施工单位自检记录
监理(建设)单位验收记录
类别
序号
检查项目
质量标准
主
控
项
目
1
锚杆锁定力
必须符合设计要求
专业监理工程师:
（建设单位项目专业技术负责人）年月日
锚杆注浆记录表格模板 (6#)
结论
专业工长
(施工员)
施工
班组长
监理
(建设)
单位
评定
意见
监理(建设)单位见证员：
年月日
项目专业质量员:
年月日
注：注浆材料及配合比应包括外加剂的名称及数量。
锚杆（土钉）注浆施工记录
GD2301SZ011
单位(子单位)工程名称
云山片区棚户区改造工程第一标段(1#、2#、6#、7#楼)工程地下室抗浮锚杆工程
年月日
项目专业质量员:
年月日
注：注浆材料及配合比应包括外加剂的名称及数量。
锚杆（土钉）注浆施工记录
GD2301SZ011
单位(子单位)工程名称
云山片区棚户区改造工程第一标段(1#、2#、6#、7#楼)工程地下室抗浮锚杆工程
施工单位
福建省闽清第一建筑工程公司
项目经理
张昌武
分包单位
分包项目经理Βιβλιοθήκη 注浆设备BW-150注浆泵
2.6
21:01
21:10
5.2
5
6#109-1
2.5
21:12
21:21
6.7
6
6#109-4
2.6
21:22
21:30
5.7
7
6#110-1
2.7
21:31
21:40
4.5
8
6#110-3
2.6
21:42
21:50
4.8
9
10
11
12
13
14
15
16
17
18
19
20
记录员：
年月日
施工
单位
自检
锚杆及土钉墙支护工程检验批质量验收记录表模板
锚杆及土钉墙支护工程检验批质量验收记录表
GB50202-
010204
单位(子单位)工程名称
分部(子分部)工程名称
验收部位
施工单位项目经理Leabharlann 分包单位分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控
项目
1
锚杆土钉长度
±30mm
2
锚杆锁定力
设计要求
一般项目
1
锚杆或土钉位置
±100mm
2
钻孔倾斜度
±1º
3
浆体强度
设计要求
4
注浆量
＞1
5
土钉墙面厚度
±10mm
6
墙体强度
设计要求
施工单位检查评定结果
专业工长(施工员)
施工班组长
项目专业质量检查员:年月日
监理(建设)单位验收结论
专业监理工程师:
(建设单位项目专业技术负责人) :年月日
锚杆及土钉墙体支护工程监理检查与验收细节
锚杆及土钉墙体支护工程监理检查与验收细节一、监理检查细节（一）施工材料监理（1）水泥：宜选用32.5级以上普通硅酸盐水泥。
（2）拌和水：饮用水或无污染的自然水。
（3）锚杆：土钉墙体使用的钢筋、钢绞线、钢管应有出厂合格证。
（4）骨料：土钉墙体一般用5~13 mm粗骨料与中砂。
（二）施工过程监理（1）锚杆及土钉墙体支护工程施工前应熟悉地质资料，设计图纸及周围环境，降水系统应确保正常工作，必需的施工设备如挖机、钻机、压浆泵，搅拌机等应能正常运转。
（2）一般情况下，应遵循分段开挖、分段支护的原则，不宜按一次挖就再行支护的方式施工。
（3）施工中应对锚杆或土钉位置，钻孔直径、深度及角度，锚杆或“土钉”插人长度，注浆配比、压力及注浆量、喷锚墙面厚度及强度、锚杆或土钉应力等进行检查。
（4）每段支护体施工完，应检查坡顶或坡面位移，坡顶沉降及周围环境变化，如有异常情况应采取措施，恢复正常后方可继续施工。
二、监理验收细节（一）锚杆及土钉墙体支护工程主控项目验收方法（1）锚杆（土钉）长度：检查数量是全数检查。
检验方法为材料进场时用钢尺量。
（2）锚杆锁定力：按设计规定数量,现场用千斤顶做抗拉试验，实测抗拉值应符合设计要求。
（二）锚杆及土钉墙体支护工程一般项目验收方法（1）锚杆或土钉位置：检查数量是每排锚杆或土钉抽验10%。
检股方法是现场拉线后用钢尺量，控制在士100 mm范围中。
（2）钻孔倾斜度：测钻机倾角或测土钉台座与墙面倾角，定位时全数测，（3）浆体强度：检查数量为每天留一组试块，试样送检。
检验方法为检查试块报告。
（4）注浆量：检查压浆泵流量计，每孔注浆数量应大于理论计算浆量。
（5）土钉墙面厚度：检查数量是每排土钉墙体每隔10m用钢尺测量一点、墙面厚度应等于设计厚度，允许偏差士10mm。
检验方法是用尺量检查。
（6）墙体强度:检查数量为每天喷锚墙体时，留一组试块，检查28d试验报告。
检验方法为检查试验报告。
三、验收资料1）锚杆和土钉墙体竣工图。
(省统表)锚杆(竖向锚索)钻孔施工记录
记录员： 专业 承包 施工 单位 检查 评定 结果 专业工长（施工员）签名 施工班组长签名 监理 (建设) 单位 评定 意见 项目专业质量检查员（签名）: 专业监理工程师(签名): (建设单位项目专业技术负责人签名): 年 月 日
锚 杆 （土 钉） 钻 孔 施 工 记 录
GD2301029 单位(子单位)工程名称 总承包施工单位 专业承包施工单位 孔 体 检 查 成孔日期 钻孔编号 钻孔层号 孔直径 孔深度 孔倾角 入岩深度 锚固长度 自由长度 备注 成孔机械 项目负责人 项目负责人
记录员： 专业 承包 施工 单位 检查 评定 结果 专业工长（施工员）签名 施工班组长签名 监理 (建设) 单位 评定 意见 项目专业质量检查员（签名）: 专业监理工程师(签名): (建设单位项目专业技术负责人签名): 年 月 日
锚 杆 （土 钉） 钻 孔 施 工 记 录
GD2301029 单位(子单位)工程名称 总承包施工单位 专业承包施工单位 孔 体 检 查 成孔日期 钻孔编号 钻孔层号 孔直径 孔深度 孔倾角 入岩深度 锚固长度 自由长度 备注 成孔机械 项目负责人 项目负责人 ZGZ-A型钻机
记录员： 专业 承包 施工 单位 检查 评定 结果 专业工长（施工员）签名 施工班组长签名 监理 (建设) 单位 评定 意见 项目专业质量检查员（签名）: 专业监理工程师(签名): (建设单位项目专业技术负责人签名): 年 月 日
锚 杆 （土 钉） 钻 孔 施 工 记 录
GD2301029 单位(子单位)工程名称 总承包施工单位 专业承包施工单位 孔 体 检 查 成孔日期 钻孔编号 钻孔层号 孔直径 孔深度 孔倾角 入岩深度 锚固长度 自由长度 备注 成孔机械 项目负责人 项目负责人
记录员： 专业 承包 施工 单位 检查 评定 结果 专业工长（施工员）签名 施工班组长签名 监理 (建设) 单位 评定 意见 项目专业质量检查员（签名）: 专业监理工程师(签名): (建设单位项目专业技术负责人签名): 年 月 日
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GD2301SZ011 0 单位(子单位)工程名称 珠江三角洲2号区域绿道深圳段龙岗区坝光段 施 分 注 工 包 浆 单 单 设 位 位 备 深圳市市南百旺园艺有限公司 深圳市南百旺园艺有限公司 项 目 经 理 王粤湘 分包项目经理 王粤湘 注 浆 日 期 材料及配合比 孔 编 号 孔 层 号 孔体注浆 注浆压力 (MPa) 注浆量 () 开始时间 结束时间 备注 年 月 日 1
强度等级(MPa)
序号
施工日期
年
月 日
记录员：
年
月
日
专业工长 施工 (施工员) 单位
施 工 班组长
监理 (建设) 单位
自检 项目专业质量员: 结论 年 月 日 评定 意见
监理(建设)单位见证 员： 年 月 日
注：注浆材料及配合比应包括外加剂的名称及数量。
月
日
