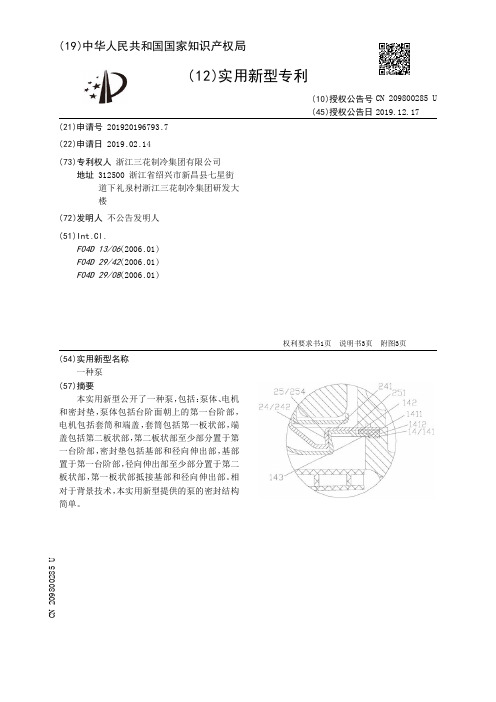

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920196793.7(22)申请日 2019.02.14(73)专利权人 浙江三花制冷集团有限公司地址 312500 浙江省绍兴市新昌县七星街道下礼泉村浙江三花制冷集团研发大楼(72)发明人 不公告发明人 (51)Int.Cl.F04D 13/06(2006.01)F04D 29/42(2006.01)F04D 29/08(2006.01)(54)实用新型名称一种泵(57)摘要本实用新型公开了一种泵，包括：泵体、电机和密封垫，泵体包括台阶面朝上的第一台阶部，电机包括套筒和端盖，套筒包括第一板状部，端盖包括第二板状部，第二板状部至少部分置于第一台阶部，密封垫包括基部和径向伸出部，基部置于第一台阶部，径向伸出部至少部分置于第二板状部，第一板状部抵接基部和径向伸出部。
相对于背景技术，本实用新型提供的泵的密封结构简单。
权利要求书1页 说明书3页 附图3页CN 209800285 U 2019.12.17C N 209800285U权 利 要 求 书1/1页CN 209800285 U1.一种泵，包括泵体和电机，所述电机包括外壳、转子部件、定子部件、套筒和端盖，所述外壳与所述泵体固定连接，所述转子部件与所述套筒间隙配合，所述定子部件设于所述套筒外，其特征在于，所述套筒的下端外缘包括第一板状部，所述端盖的外缘包括第二板状部，所述泵体包括台阶面朝上的第一台阶部，所述第二板状部至少部分置于所述第一台阶部，所述泵还包括密封垫，所述密封垫呈圆环状，所述密封垫包括基部和从所述基部径向向内延伸的径向伸出部，所述基部和所述径向伸出部形成第二台阶部，所述基部置于所述第一台阶部，所述径向伸出部至少部分置于所述第二板状部，所述第一板状部抵接所述基部和所述径向伸出部。
2.根据权利要求1所述的泵，其特征在于，所述第一台阶部包括第一台阶面和第二台阶面，所述第一台阶面的高度小于所述第二台阶面；所述外壳的下端面抵接所述泵体的上端面，所述外壳的下端面抵接所述第一板状部的上端面，所述第一板状部的下端面抵接所述基部的上端面，所述基部的下端面抵接所述第一台阶面，所述第一板状部的下端面抵接所述径向伸出部的上端面，所述径向伸出部的下端面抵接所述第二板状部的上端面，所述第二板状部的下端面抵接所述第二台阶面。
【CN209976978U】一种液压输油臂装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920603722.4(22)申请日 2019.04.28(73)专利权人 珠海经济特区华南联合石油有限公司地址 519050 广东省珠海市西区高栏岛铁炉旧村30万吨油码头(72)发明人 罗明 李学文 陈晓凤 李丰庭 (74)专利代理机构 广州嘉权专利商标事务所有限公司 44205代理人 俞梁清(51)Int.Cl.F15B 21/08(2006.01)F15B 11/16(2006.01)F15B 13/06(2006.01)F15B 21/00(2006.01)(54)实用新型名称一种液压输油臂装置(57)摘要本实用新型公开了一种液压输油臂装置，包括液压站、输油臂以及设置在输油臂上的液压操控箱，输油臂包括依次活动相连的立柱、转块、第一油臂及第二油臂；转块、第一油臂及第二油臂，由对应的液压控制组件驱动其正反转/摆动，该液压控制组件包括手动换向阀，手动换向阀设置有换向手柄。
油路上仅油泵为电气件，只需油泵远离输油臂、油箱及输油臂之间设置较长的油管即可；才有手柄时手动换向阀，给人以强烈的操动感，更适合一边观察一边操作换向阀的工作，让使用者较为放心。
更好地，设置电绝缘隔离的防护壳，油泵容置在防护壳中，给油港营造更安全的环境。
权利要求书1页 说明书4页 附图5页CN 209976978 U 2020.01.21C N 209976978U权 利 要 求 书1/1页CN 209976978 U1.一种液压输油臂装置，其特征在于：包括液压站(1)、输油臂(2)以及设置在输油臂(2)上的液压操控箱(3)，输油臂(2)包括依次活动相连的立柱(21)、转块(22)、第一油臂(23)及第二油臂(24)，输油臂(2)上还设置有用于控制转块(22)绕竖向轴转动的第一回转动力件(25)、用于控制第一油臂(23)绕水平轴转动的第二回转动力件(26)、用于控制第二油臂(24)绕水平轴转动的第三回转动力件(27)；第一回转动力件(25)、第二回转动力件(26)及第三回转动力件(27)均包括有转盘(201)、液压缸(202)、第一拉索(203)及第二拉索(204)，转块(22)、第一油臂(23)及第二油臂(24)连接对应的转盘(201)；第一拉索(203)及第二拉索(204)分别正反向绕制在转盘(201)上，且拉索外伸部分与液压缸(202)壳体连接，液压缸(202)为双作用单活塞杆的液压缸(202)，液压缸(202)活塞杆的两端分别抵接第一拉索(203)及第二拉索(204)的中部，液压缸(202)活塞杆的往复移动用于控制转盘(201)正反转；所述液压站(1)设置油箱(11)、油泵(12)、单向阀(13)及溢流阀(14)，液压操控箱(3)设置有手动换向阀(32)，手动换向阀(32)设置有换向手柄；液压缸(202)连通对应的手动换向阀(32)，油泵(12)、单向阀(13)、溢流阀(14)、手动换向阀(32)及液压缸(202)依次连通。

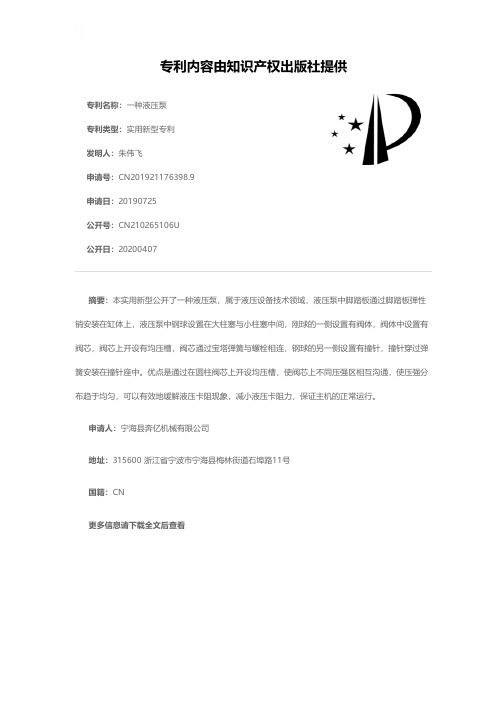

一种液压泵[实用新型专利]
![一种液压泵[实用新型专利]](https://img.taocdn.com/s3/m/7457a5df0b4c2e3f56276334.png)
专利名称：一种液压泵
专利类型：实用新型专利
发明人：朱伟飞
申请号：CN201921176398.9申请日：20190725
公开号：CN210265106U
公开日：
20200407
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种液压泵，属于液压设备技术领域，液压泵中脚踏板通过脚踏板弹性销安装在缸体上，液压泵中钢球设置在大柱塞与小柱塞中间，刚球的一侧设置有阀体，阀体中设置有阀芯，阀芯上开设有均压槽，阀芯通过宝塔弹簧与螺栓相连，钢球的另一侧设置有撞针，撞针穿过弹簧安装在撞针座中。
优点是通过在圆柱阀芯上开设均压槽，使阀芯上不同压强区相互沟通，使压强分布趋于均匀，可以有效地缓解液压卡阻现象，减小液压卡阻力，保证主机的正常运行。
申请人：宁海县奔亿机械有限公司
地址：315600 浙江省宁波市宁海县梅林街道石埠路11号
国籍：CN
更多信息请下载全文后查看。
一种液压泵[实用新型专利]
![一种液压泵[实用新型专利]](https://img.taocdn.com/s3/m/c7e7e9eccc17552706220804.png)
专利名称：一种液压泵
专利类型：实用新型专利
发明人：汪力俭,王溢
申请号：CN201721567887.8申请日：20171122
公开号：CN207485611U
公开日：
20180612
专利内容由知识产权出版社提供
摘要：本实用新型提供一种液压泵，包括具有中空腔体的中心轴、转动连接于中心轴上的传动轮及与传动轮连接的偏心套，传动轮与外部动力源传动连接，偏心套内设有钢圈和推杆组件，推杆组件包括推杆及推杆套，推杆设于推杆套的内腔中，推杆套上设有进液孔和出液孔，传动轮带动偏心套转动以带动推杆在推杆套的内腔内往复运动，推杆往复运动以使液流由进液孔进入再由出液孔喷出，实现了小的转动扭矩转换成大的液压压力，极大的提升了液压泵的效率，同时又很好的降低了外部动力源的功率，即设置一小功率的外部动力源，再通过偏心套的转动以带动推杆运动，从而很好的增大了液压泵的液压压力，很好的节省了能量的消耗，达到了节能、环保的作用。
申请人：浙江力俭新能源科技有限公司
地址：310053 浙江省杭州市滨江区浦沿街道西湘路60号101室
国籍：CN
代理机构：杭州华鼎知识产权代理事务所(普通合伙)
代理人：王乔峰
更多信息请下载全文后查看。

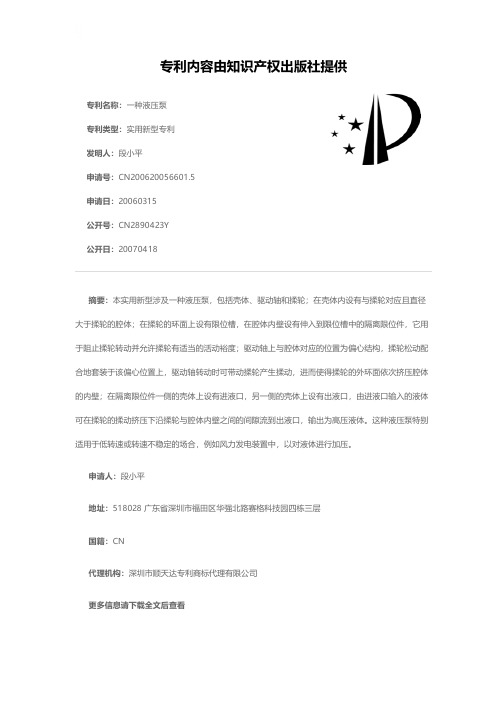

一种液压泵[实用新型专利]
![一种液压泵[实用新型专利]](https://img.taocdn.com/s3/m/1235e46f84868762cbaed531.png)
专利名称：一种液压泵
专利类型：实用新型专利
发明人：段小平
申请号：CN200620056601.5申请日：20060315
公开号：CN2890423Y
公开日：
20070418
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种液压泵，包括壳体、驱动轴和揉轮；在壳体内设有与揉轮对应且直径大于揉轮的腔体；在揉轮的环面上设有限位槽，在腔体内壁设有伸入到限位槽中的隔离限位件，它用于阻止揉轮转动并允许揉轮有适当的活动裕度；驱动轴上与腔体对应的位置为偏心结构，揉轮松动配合地套装于该偏心位置上，驱动轴转动时可带动揉轮产生揉动，进而使得揉轮的外环面依次挤压腔体的内壁；在隔离限位件一侧的壳体上设有进液口，另一侧的壳体上设有出液口，由进液口输入的液体可在揉轮的揉动挤压下沿揉轮与腔体内壁之间的间隙流到出液口，输出为高压液体。
这种液压泵特别适用于低转速或转速不稳定的场合，例如风力发电装置中，以对液体进行加压。
申请人：段小平
地址：518028 广东省深圳市福田区华强北路赛格科技园四栋三层
国籍：CN
代理机构：深圳市顺天达专利商标代理有限公司
更多信息请下载全文后查看。

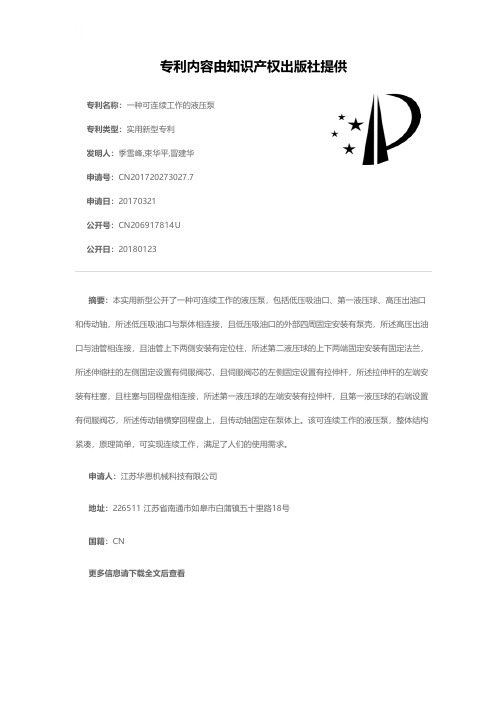

一种可连续工作的液压泵[实用新型专利]
![一种可连续工作的液压泵[实用新型专利]](https://img.taocdn.com/s3/m/92fb3e307f1922791788e8cf.png)
专利名称：一种可连续工作的液压泵专利类型：实用新型专利
发明人：季雪峰,束华平,冒建华
申请号：CN201720273027.7
申请日：20170321
公开号：CN206917814U
公开日：
20180123
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可连续工作的液压泵，包括低压吸油口、第一液压球、高压出油口和传动轴，所述低压吸油口与泵体相连接，且低压吸油口的外部四周固定安装有泵壳，所述高压出油口与油管相连接，且油管上下两侧安装有定位柱，所述第二液压球的上下两端固定安装有固定法兰，所述伸缩柱的左侧固定设置有伺服阀芯，且伺服阀芯的左侧固定设置有拉伸杆，所述拉伸杆的左端安装有柱塞，且柱塞与回程盘相连接，所述第一液压球的左端安装有拉伸杆，且第一液压球的右端设置有伺服阀芯，所述传动轴横穿回程盘上，且传动轴固定在泵体上。
该可连续工作的液压泵，整体结构紧凑，原理简单，可实现连续工作，满足了人们的使用需求。
申请人：江苏华恩机械科技有限公司
地址：226511 江苏省南通市如皋市白蒲镇五十里路18号
国籍：CN
更多信息请下载全文后查看。
一种液压泵[发明专利]
专利名称：一种液压泵
专利类型：发明专利
发明人：余颖
申请号：CN202011027733.6申请日：20200925
公开号：CN112081752A
公开日：
20201215
专利内容由知识产权出版社提供
摘要：本发明公开了一种液压泵，包括箱体，所述箱体内设置有内部腔，所述内部腔端壁内连通设置有若干侧孔，所述侧孔内装卡设置有连接管道，所述连接管道外表面设置有凸块，所述箱体一侧设置有用于将所述凸块和连接管道进行充分装卡的装卡装置，所述内部腔端壁内转动的设置有转动配合轴，所述转动配合轴外表面设置有若干旋动板，所述箱体一侧设置有使所述转动配合轴进行转动的侧驱动装置，此设备在进行工作时能够利用所述旋动板甩出液体然后实现将外部空间的液体导入到所述内部腔并且能够从四面将液体输送出设备。
申请人：余颖
地址：310030 浙江省杭州市西湖区都市阳光华苑6幢2单元2601
国籍：CN
更多信息请下载全文后查看。
【CN209781187U】一种具备防护功能的高压力系统专用齿轮泵【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920407577.2(22)申请日 2019.03.28(73)专利权人 南京欧瑞克泵阀有限公司地址 211505 江苏省南京市六合区中山科技园前程大道2号博通创业园25号楼(72)发明人 周建平 (74)专利代理机构 北京天方智力知识产权代理事务所(普通合伙) 11719代理人 谷成(51)Int.Cl.F04C 2/14(2006.01)F04C 11/00(2006.01)F04C 15/00(2006.01)F04C 15/06(2006.01)F16N 13/20(2006.01)(54)实用新型名称一种具备防护功能的高压力系统专用齿轮泵(57)摘要本实用新型公开了一种具备防护功能的高压力系统专用齿轮泵，包括固定底座、主动齿轮轴、泵体、转动槽和主动轮，所述固定底座顶端的一侧固定有泵体，泵体的内部设有通槽，所述通槽的两端皆延伸至泵体的外部并分别设有吸油口与压油口，所述通槽的内部设有主动齿轮轴，主动齿轮轴的外侧壁上安装有主动轮，所述主动轮下方的通槽内部设有从动齿轮轴，从动齿轮轴的外侧壁上安装有从动轮，所述泵体两侧的外壁上皆设有安装圈。
本实用新型不仅实现了高压力系统专用齿轮泵使用时的转轴防护功能，减少了高压力系统专用齿轮泵使用时出现漏油的情况，而且延长了高压力系统专用齿轮泵的使用寿命。
权利要求书1页 说明书4页 附图4页CN 209781187 U 2019.12.13C N 209781187U权 利 要 求 书1/1页CN 209781187 U1.一种具备防护功能的高压力系统专用齿轮泵，包括固定底座(1)、主动齿轮轴(5)、泵体(9)、转动槽(14)和主动轮(20)，其特征在于：所述固定底座(1)顶端的一侧固定有泵体(9)，泵体(9)的内部设有通槽(21)，所述通槽(21)的两端皆延伸至泵体(9)的外部并分别设有吸油口(8)与压油口(22)，所述通槽(21)的内部设有主动齿轮轴(5)，且主动齿轮轴(5)的一端延伸至泵体(9)的外部，主动齿轮轴(5)的外侧壁上安装有主动轮(20)，所述主动轮(20)下方的通槽(21)内部设有从动齿轮轴(17)，从动齿轮轴(17)的外侧壁上安装有从动轮(18)，所述泵体(9)两侧的外壁上皆设有安装圈(7)，所述主动齿轮轴(5)的外侧壁上套装有固定螺套(11)，固定螺套(11)一侧的主动齿轮轴(5)外侧壁上套装有填料(12)，所述填料(12)一侧的固定底座(1)顶端固定有保护架(4)，保护架(4)的外侧壁上设有防护罩(13)，防护罩(13)两侧的外壁上皆固定有等间距的防护弹簧(27)，所述防护弹簧(27)的一端固定有挡板(26)，所述保护架(4)两侧的外壁上皆设有卡槽(24)，卡槽(24)一侧的内壁上皆固定有等间距的紧压弹簧(28)，所述紧压弹簧(28)的一端固定有挡块(29)，所述防护罩(13)靠近保护架(4)一侧的外壁上皆固定有卡块(25)，且卡块(25)与卡槽(24)相互配合，所述保护架(4)的内部设有转动槽(14)，所述转动槽(14)的内部设有轴承(3)，且轴承(3)的一端与主动齿轮轴(5)的一端固定连接，所述轴承(3)远离主动齿轮轴(5)的一端铰接有转杆(2)，且转杆(2)远离轴承(3)的一端依次贯穿保护架(4)、防护罩(13)与挡板(26)并固定有压盖(15)，所述保护架(4)一侧的固定底座(1)顶端通过安装座固定有电机(16)，电机(16)的输出端通过联轴器安装有转轴，且转轴远离电机(16)的一端与压盖(15)固定连接。
一种新型喷油泵[实用新型专利]
专利名称：一种新型喷油泵
专利类型：实用新型专利
发明人：刘佃君,李英
申请号：CN201620462439.0申请日：20160520
公开号：CN205592052U
公开日：
20160921
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型喷油泵，其包括泵体外壳，泵体外壳内底部装有推杆体，泵体外壳内还装有柱塞，泵体外壳侧部装有进油管件，泵体外壳上设有油孔，泵体外壳顶部装有出油组件，所述泵体外壳内密封连接有自其顶部伸入的吊篮柱塞偶件，所述柱塞的上部密封滑动连接在吊篮柱塞偶件内，吊篮柱塞偶件的外伸部位设有对称设置的挂耳，挂耳与泵体外壳顶部通过螺栓连接，所述吊篮柱塞偶件的中部与泵体外壳内腔之间设有与进油孔连通的油腔，吊篮柱塞偶件上设有泄压油孔以及与油孔连通的进油孔。
本实用新型装配十分方便，具有提高喷油泵整体的耐压强度、保证燃油喷射压力和提高喷射雾化质量的优点。
申请人：潍坊恒远油泵油嘴有限公司
地址：261021 山东省潍坊市潍城区胜利西街363号
国籍：CN
代理机构：潍坊鸢都专利事务所
代理人：郭清
更多信息请下载全文后查看。
一种环保液压泵[实用新型专利]
专利名称：一种环保液压泵
专利类型：实用新型专利
发明人：李贵荣
申请号：CN200920055018.6申请日：20090421
公开号：CN201419877Y
公开日：
20100310
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种应用于日化用品包装瓶的环保液压泵，包括泵体、泵腔、弹簧、活塞、导液管、进液口、出液口和泵嘴，泵体内设有活塞，泵嘴和活塞之间连接有空心导液管，弹簧装配于活塞和泵嘴之间的导液管外表面。
泵体与泵嘴之间设有锁盖，锁盖与泵体通过螺纹配合。
锁盖设有螺牙，弹簧被螺牙卡住。
活塞装配于导液管。
活塞包括两层同心的内圆管和外圆管，内圆管和外圆管的中部固定密封连接。
导液管设有较细的颈状导液管，颈状导液管一端与导液管连通，另一端与密封的导液管连接。
所述颈状导液管设有出液口。
与所述泵腔连接的进液口设有单向止回阀。
该环保液压泵能够保证液体不会腐蚀弹簧，可以保证液体的品质，具有环保、成本低的优点。
申请人：李贵荣
地址：510425 广东省广州市白云区厦茅世盛工业品展览中心A-12栋21号
国籍：CN
代理机构：广州三环专利代理有限公司
代理人：郝传鑫
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920354967.8
(22)申请日 2019.03.18
(73)专利权人 安徽科技学院
地址 233100 安徽省滁州市凤阳东华路9号
(72)发明人 王娟 李同杰
(74)专利代理机构 苏州拓云知识产权代理事务
所(普通合伙) 32344
代理人 马鸿杰
(51)Int.Cl.
F04B 53/08(2006.01)
(54)实用新型名称一种新型液压泵(57)摘要本实用新型公开了一种新型液压泵，包括底座和泵体，所述泵体通过支撑柱与底座固定连接，所述底座上表面设有固定槽，所述泵体外固定套接有壳体，所述壳体与泵体间填充有冷却液，所述壳体的外侧壁与固定槽的上表面固定连接，所述壳体内侧壁上固定连接有多个气囊，所述气囊内填充有低沸点蒸发液，所述底座上表面固定连接有支撑板，所述支撑板上端固定连接有水槽，所述水槽内设有蓄水箱，所述蓄水箱下端与水槽的内底面固定连接。
本实用新型通过设置壳体和冷却液快速降低液压泵工作时的温度，通过设置气囊和低沸点蒸发液可带动壳体内冷却液流动，进一步的加强了降温效果，通过设置蓄水箱和喷淋头，可在液压泵温度过高时对泵体进
行洒水降温。
权利要求书1页 说明书3页 附图2页CN 209586657 U 2019.11.05
C N 209586657
U
权 利 要 求 书1/1页CN 209586657 U
1.一种新型液压泵，包括底座(1)和泵体(2)，所述泵体(2)通过支撑柱(11)与底座(1)固定连接，其特征在于，所述底座(1)上表面设有固定槽(12)，所述泵体(2)外固定套接有壳体(3)，所述壳体(3)与泵体(2)间填充有冷却液(31)，所述壳体(3)的外侧壁与固定槽(12)的上表面固定连接，所述壳体(3)内侧壁上固定连接有多个气囊(4)，所述气囊(4)内填充有低沸点蒸发液(41)，所述底座(1)上表面固定连接有支撑板(13)，所述支撑板(13)上端固定连接有水槽(5)，所述水槽(5)内设有蓄水箱(6)，所述蓄水箱(6)下端与水槽(5)的内底面固定连接，所述壳体(3)上端固定连接有输液管(32)，所述输液管(32)下端贯穿壳体(3)并延伸至壳体(3)内设置，所述输液管(32)上端依次贯穿水槽(5)和蓄水箱(6)并延伸至蓄水箱(6)内设置，所述蓄水箱(6)内滑动连接有密封滑动连接有活动板(61)，所述水槽(5)下端固定连通有洒水管(51)，所述洒水管(51)下端固定连通有喷淋头(52)。
2.根据权利要求1所述的一种新型液压泵，其特征在于，所述冷却液(31)为乙二醇型冷却液，所述低沸点蒸发液(41)为二氯甲烷。
3.根据权利要求1所述的一种新型液压泵，其特征在于，所述气囊(4)为伸缩气囊，所述伸缩气囊由弹性橡胶材料制成。
4.根据权利要求1所述的一种新型液压泵，其特征在于，所述喷淋头(52)下表面伞形发散状设置，且所述喷淋头(52)设置在壳体(3)正上方。
5.根据权利要求1所述的一种新型液压泵，其特征在于，所述活动板(61)内设有导热棒(62)，所述导热棒(62)贯穿活动板(61)并与活动板(61)固定连接。
2。
