电工复习题含答案
电工基础试题及答案
《电工基础》复习题一、填空题1、电荷分和两种。
2、部分电路欧姆定律的表达式是；全电路欧姆定律的表达式是。
3、通常令参考点的电位为。
当电路中参考点改变时，各点电位值将，而任意两点之间电压。
4、1度电等于，相当于一盏40W的电灯连续正常工作小时。
5、市用照明电的电压是220V，这是指电压的值，接入一个标有“220V、220W”的白炽灯后，灯丝上通过的电流的有效值是,电流的最大值是。
6、如果在磁场中每一点的磁感应强度大小，方向，这种磁场称为匀强磁场。
7、已知一正弦交流电动势e= 220sin（314t+600)伏，其最大值 V、角频率 rad/s、频率 Hz、初相位 .8、三相四线制电源可输出的两种电压是和。
9、电位是值，它的大小与参考点选择；电压是值，它的大小与参考点选择。
10、一只220V、40W的白炽灯正常发光时它的灯丝电阻是。
当它接在110V的电路上，它的实际功率是.11、表头是万用表进行各种不同测量的共用部分，将表头接一分压电阻，即构成一个电压表；而将表头接一分流电阻，即构成一个电流表。
12、电路通常有、和三种工作状态。
13、电荷周围存在的特殊物质叫 .14、当导体在磁场中作运动，或线圈中的磁通时，在导体或线圈中都会产生电动势。
15、有两个电阻,把它们串联起来的总电阻为10Ω,把它们并联起来的总电阻为2.4Ω,这两个电阻的阻值分别为和。
16、已知一正弦交流电动势e= 220sin（314t+600）伏，其最大值 V、角频率 rad/s、频率 Hz、初相位 .17、电路是由________、_________、________和________等组成的闭合回路。
18、电路通常有________、________和________三种状态。
19、有一个电流表，内阻为100Ω，满偏电流为3mA,要把它改装成6V的电压表，需________Ω的分压电阻。
20、磁感线的方向：在磁体外部由________指向________；在磁体内部由_______指向________。
电工学复习题 有答案 分解
《电工学复习题》第一章习题1－1 指出图1－1所示电路中A 、B 、C 三点的电位。
图1－1 题 1－1 的电路1－2 图1－2所示电路元件P 产生功率为10W ，则电流I 应为多少?1－5 图1－4所示电路中，已知电压U 1 = U 2 = U 4 = 5V ，求U 3和U CA 。
1－6 欲使图1－5所示电路中的电流I=0，U S 应为多少？（1V ） 1－7 在图1－6所示三个电路中，R 1 = 5Ω，R 2 = 15Ω，U S = 100V ，I 1 = 5A ，I 2 = 2A 。
若R 2电阻两端电压U ＝30V ，求电阻R 3 。
（17.5欧）1－8 求图1－7所示各电路中的未知量。
1－10 电路如图1－9所示，求A 点的电位。
（-5V ）1－11 求图1－10所示电路中的电压U 、电流I 。
1－12 简化图1－11所示各电路为一个等效的电压源或理想电流源。
1－13 在图1－12（a ）（b ）（c ）所示的电路中，是哪些元件在提供功率？1－14 在图1－13（a ）（b ）（c ）所示的电路中，电压U 是多少？第二章习题2-2 试用支路电流法求图2-2所示网络中通过电阻R 3支路的电流I 3及理想电流源两端的电压U 。
图中I S =2A ，U S =2V ，R 1=3Ω，R 2=R 3=2Ω。
（） 2-3 试用叠加原理重解题2-2. 2-4 再用戴维宁定理求题2-2中I 3。
2-6 图2-4所示电路中，U S1=30V ，U S2=10V ，U S3=20V ，R 1=5k Ω，R 2=2k Ω，R 3=10k Ω，I S =5mA 。
求开关S 在位置1和位置2两种情况下，电流I 分别为多少？（3.75mA ，2.5mA ）2-7 图2-5所示电路中，已知U AB =0，试用叠加原理求U S 的值。
（12.5V ）2-8 电路如图2-6所示，试用叠加原理求电流I 。
（-2.4A ） 2-9 电路如图2-7所示，试用叠加原理求电阻R 4上电压U 的表达式。
电工学复习题及参考答案
电工学复习题一、单项选择题（请选出1个正确答案填入括号中）。
1. 图示电路中，V U V U bc ac2,8=-=，b a U 为( ) 。
A. -10VB. 10VC. -6VD. 6V 答案： A2.图示电路中，电流I 的值为( )。
A. -4A B. 8A C. 4A D. -8A 答案： A3. 图示电路中，B U 为( )。
A. -16VB. 4VC. -4VD. 16V答案： A4. 交流电的有效值是根据( )原理来确定的。
A. 电阻之和B. 回路电压C. 电流的热效应D. 电容和电感 答案： C5. 以支路电流为电路的独立变量，列出KCL 和KVL 方程，求解电路中电流的方法叫( ) 。
A. 回路电压法 B. 节电电压法 C. 支路电流法 D. 回路电流法 答案： C6. 正弦量的三要素指的是( )。
A. 振幅、角频率和周期B. 振幅、角频率和初相位C. 有效值、角频率和周期D. 振幅、角频率和初相位 答案：B7. 变压器是根据( )原理制成的一种静止电器。
A. 欧姆定律 B. 电磁感应 C. 交流电 D. 克希荷夫定律 答案：B8.单一参数电阻元件的无功功率为（ ）值。
A. 1WB. 0C. -1WD. 1Var 答案：B9. 单一参数电感元件的有功功率为（ ）值。
A. 1W B. -1W C. 1Var D. 0 答案：D10.在纯电感交流电路中，以下关系式正确的是( )。
A. i u X L L =B.••=IU X LL C.iU X L L = D. L L X I j U ••=答案：D11. 单一参数电容元件的有功功率为（ ）值。
A. 0 B. 正 C. 负 D. 不确定 答案：A12.电路组成的三要素为( )。
A. 电源、负载和中间环节B. 电源、负载和控制设备C. 电源、负载和开关D. 电阻、电感和电容 答案：A13. 图示电路中，B U 为( )。
A. -16VB. 4VC. -4VD. 16V 答案：A14. 单一参数电阻元件的无功功率为（ ）值。
电工初级复习题及答案
电工初级复习题及答案1. 单相交流电路中性线的截面应为( )。
A、相线的1/2B、相线的1/3C、和相线相同(正确答案)D、相线的1.5倍2. 若某交流电路电压最大值为310V，电流有效值为10A，则电路阻抗( )。
A、22欧姆(正确答案)B、310欧姆C、3100欧姆D、10欧姆3. 交流电的瞬时值( )。
A、随时间变化(正确答案)B、不随时间变化C、总是正值D、没有正负4. 选用电力电缆时，电缆的额定电压与电网的额定电压的关系是( )。
A、前者小于后者B、前者等于或大于后者(正确答案)C、前者等于后者D、前者大于后者5. 电压表的附加电阻必须与表头( )。
A、串联(正确答案)B、并联C、混联D、任意联接6. 电缆故障声测法适用于接地电阻大于( )的电缆故障。
A、4ΩB、10ΩC、40ΩD、150Ω(正确答案)7. 在下列电杆中，既可能属于承力杆，又可能属于直线杆的是( )。
A、分段杆B、转角杆C、耐张杆D、跨越杆(正确答案)8. 二极管正反向电阻相差倍数( )最好。
A、越小越好B、越大越好(正确答案)C、无差别最好D、无穷大最好9. 起锯时，锯条与工件的夹角一般为( )左右。
A、15°(正确答案)B、20°C、30°D、45°10. 接受倒闸操作命令时，要有监护人和操作人在场，由( )接受。
A、监护人(正确答案)B、操作人C、监护人和操作人D、无规定11. 下列关于晶体三极管的叙述( )是正确的。
A、只要二个PN结是好的三极管一定是好的B、只要有正向放大倍数三极管一定是好的C、只要e极间不击穿三极管一定是好的D、以上说法都不对(正确答案)12. 三相异步电动机的旋转速度跟( )无关。
A、电源电压(正确答案)B、电源频率C、旋转磁场的磁极数D、旋转磁场的转速13. 电容器的容量大小与( )无关。
A、极板面积B、电源电压(正确答案)C、介质厚度D、介电系数14. 在低压配电装置中，低压空气断路器一般不装设( )。
电工理论知识复习题(含答案)
电工理论知识复习题（含答案）一、单选题（共30题，每题1分，共30分）1、关于某一类导体材料的电阻,( ),导体电阻越大A、导体长度越长、截面积越小B、导体长度越长、截面积越大C、导体长度越短、截面积越小正确答案：A2、用万用表R×1挡测量晶闸管控制极与阴极的正反向电阻，若阻值为无穷大，说明晶闸管（）A、阴极与控制极短路B、阳极与阴极之间正常C、阴极与控制极断路D、性能较好正确答案：C3、不论用何种干燥方法，在干燥以后，当电动机绕组冷却到60℃时，应测量电机定子绕组的绝缘电阻，对400V定子绕组和转子绕组的绝缘电阻，用500V绝缘电阻表测量，其绝缘电阻值不应低于( )A、0.5MΩB、20MΩC、10MΩD、5MΩ正确答案：A4、一台四极电机的转速是1440r/min,这台电机的转差率是( )%A、5B、2C、4D、3正确答案：C5、当变压器过负载时,一般会发出( )A、很高且沉重的嗡嗡声B、很轻且细微的嗡嗡声C、很高且沉重的沸腾声正确答案：A6、可编程序控制器是在( )控制系统基础上发展起来的A、机器人B、工业电脑C、继电器D、单片机正确答案：C7、在三相半波可控整流中，每只晶闸管最多导通( )A、90度角B、60度角C、120度角D、30度角正确答案：C8、操作冲击击穿电压的波前时间小于临界波前时间时，当T1时间越短时，击穿电压( )。
A、越高B、不变C、越低正确答案：A9、某变电站采用微机保护现在需将某重合闸保护信号接入应接入( )。
A、开关量入辅出系统B、模量输入系统C、人机对话系统D、通讯系统正确答案：A10、M7475B磨床中的电磁吸盘在进行可调励磁时，下列晶体管起作用的是（）A、V1B、V4C、V3D、V2正确答案：D11、变压器接在电网上运行时,变压器(A)将由于种种原因发生变化,影响用电设备的正常运行,因此变压器应具备一定的调压能力A、二次侧电压B、一次侧电压C、最高电压正确答案：A12、用工频耐压试验可以考核变压器的( )A、层间绝缘B、主绝缘C、铜损D、纵绝缘正确答案：B13、热继电器作为电机的过热保护时，其整定值的选取( )倍的电机额定电流。

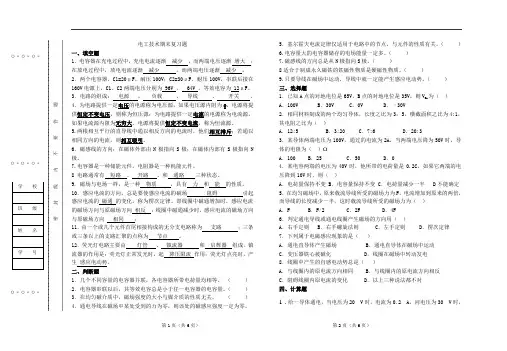

电工复习题及部分答案
第1页（共4页） 第2页（共4页）○－○－○－○－○－○－○－○－○－密封线内不要答题电工技术期末复习题 一、填空题1．电容器在充电过程中，充电电流逐渐 减少 ，而两端电压逐渐 增大 ；在放电过程中，放电电流逐渐 减少 ，而两端电压逐渐 减少 。
2．两个电容器，C1=20μF ，耐压100V ；C2=30μF ，耐压100V ，串联后接在160V 电源上，C1、C2两端电压分别为 96V ， 64V ，等效电容为 12μF 。
3．电路的组成： 电源 、 负载 、 导线 、 开关 。
4．为电路提供一定电压的电源称为电压源，如果电压源内阻为0，电源将提供恒定不变电压，则称为恒压源；为电路提供一定电流的电源称为电流源，如果电流源内阻为无穷大，电源将提供恒定不变电流，称为恒流源。
5.两根相互平行的直导线中通以相反方向的电流时，他们相互排斥；若通以相同方向的电流，则相互吸引。
6．磁感线的方向：在磁体外部由N 极指向S 极；在磁体内部有S 极指向N 极。
7.电容器是一种储能元件，电阻器是一种耗能元件。
8 电路通常有 短路 、 开路 、和 通路 三种状态。
9. 磁场与电场一样，是一种 物质 ，具有 力 和 能 的性质。
10．感应电流的方向，总是要使感应电流的磁场 阻碍 引起感应电流的 磁通 的变化，称为楞次定律。
即线圈中磁通增加时，感应电流的磁场方向与原磁场方向 相反 ；线圈中磁通减少时，感应电流的磁场方向与原磁场方向 相同 ；11．由一个或几个元件首尾相接构成的无分支电路称为 支路 ；三条或三条以上的支路汇聚的点称为 节点 。
12．荧光灯电路主要由 灯管 、 镇流器 和 启辉器 组成。
镇流器的作用是：荧光灯正常发光时，起 降压限流 作用；荧光灯点亮时，产生 感应电动势。
二、判断题1．几个不同容量的电容器并联，各电容器所带电荷量均相等。
（ ） 2．电容器串联以后，其等效电容总是小于任一电容器的电容量。
电工复习题含答案
电⼯复习题含答案复习题⼀、填空题.1、使⽤万⽤表电阻档测量，选好档位之后须先。
2、在三相四线制供电系统中，相线与中线之间的电压称为__ ____，我国规定为_ _ _Ｖ；相线与相线之间的电压称为__ __，我国规定为___ __Ｖ。
3、熔断器主要⽤于保护，与被保护电路连接。
4、电路有三种⼯作状态，分别是、、。
5、基尔霍夫电压定律是6、三相交流电线电压与相电压之间的关系是：线电压⼤⼩是相电压的倍，线电压的相位超前相应的相电压。
7、电流流经⼈体最危险的路径是： 8、携带式电⽓设备的绝缘电阻不低于 9、某三相异步电动机的电源频率为50Hz,额定转速为1440r/min ，该电动机的磁极对数为10、若接法为Y 的三相电源，其线电压Ul=380V ,则相电压Up= V ，若接法为Δ的三相电源，其线电压U l =380V ,则相电压U p = V 。
11、⽇常⽣活中的照明线路是三相四线制，相电压为 V ，线电压为 V ，频率为 HZ 。
12、在潮湿环境中，对线缆的绝缘电阻值为不低于每伏⼯作电压Ω13、⼲燥条件下，对线缆的绝缘电阻值为不低于每伏⼯作电压Ω 14、电阻、电感、电容3个元件串联交流电路，若电阻、电感、电容元件电压有有效值分别为U 1 = 3V ，U 2 = 8V ，U 3 = 4V ，则交流电路两端电压有效值U 为 V 。
15、三相交流电路是由三个频率相同，相等，的正弦电动势组成的电路。
16、电路是电流通过的闭合路径。
电路⼀般由、、等组成。
17、某线圈的L=0.5H ，电源频率为50 HZ ，则其感抗值X L = Ω； 18、若触电者有呼吸⽆⼼跳，应采⽤法正确进⾏就地抢救。
19、保护电器分别起，、作⽤。
20、2只电阻串联时，阻值为10欧，并联时为2.5欧，则两只电阻分别为欧和欧21、基尔霍夫第⼀定律指出：流⼊（或流出）任⼀节点的各电流的。
基尔霍夫第⼆定律指出：对任⼀回路，沿任⼀⽅向绕⾏⼀周，各的代数和等于的代数和。
电工学复习题及参考答案
第1章 直流电路 习题参考答案一、填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。
具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。
电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。
2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。
3. 电路有 通路 、 开路 和 短路 三种工作状态。
当电路中电流0R U I S、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。
4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。
5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。
二、 判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。
（错）2. 电阻、电流和电压都是电路中的基本物理量。
（错）3. 电压是产生电流的根本原因。
因此电路中有电压必有电流。
（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。
（错）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。
A、吸收；B、发出。
2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A、负载电阻增大；B、负载电阻减小；C、电源输出的电流增大。
3. 当电流源开路时，该电流源内部（ C ）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。
4. 某电阻元件的额定数据为“1KΩ、”，正常使用时允许流过的最大电流为（ A ）A、50mA；B、；C、250mA。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
和。
37、螺口灯泡的螺纹应接线，中心应接线。
38、由于在日常生活中经常遇到三相负相不对称的情况，为了保证负载能正常工作，在低压配电系统中，通常采用三相四线制，三根相线，一根中性线，共四根输电线。为了保证每相负载正常工作，中性线不能，所以中性线是不允许接入开关或熔断器的。
复习题
一、填空题.
1、使用万用表电阻档测量，选好档位之后须先。
2、在三相四线制供电系统中，相线与中线之间的电压称为__ ____，我国规定为___Ｖ；相线与相线之间的电压称为____，我国规定为___ __Ｖ。
3、熔断器主要用于保护，与被保护电路连接。
4、电路有三种工作状态，分别是、、。
5、基尔霍夫Biblioteka 压定律是二、单项选择题1、在三相四线制供电线路中可提供380V和（ ）两种电压。
A、36V B、110V C、220V
2、三相异步电动机在正常工作时，电源电压所允许的波动范围应该在正常电压的（ ）以内。
A、±5%B、±10%C、±15%
3、变电所停电时（ ）。
A、先拉隔离开关，后切断断路器B、先切断断路器，后拉隔离开关C、隔离开关与断断路器同时拉开
若接法为Δ的三相电源，其线电压Ul=380V ,则相电压Up=V。
11、日常生活中的照明线路是三相四线制，相电压为V，线电压为V，
频率为HZ。
12、在潮湿环境中，对线缆的绝缘电阻值为不低于每伏工作电压Ω
13、干燥条件下，对线缆的绝缘电阻值为不低于每伏工作电压Ω
14、电阻、电感、电容3个元件串联交流电路，若电阻、电感、电容元件电压有有效值分别为U1= 3V，U2= 8V，U3= 4V，则交流电路两端电压有效值U为V。
A、1.5－2.5 B、4－5 C、5－6
11、由三个频率相同、电势振幅相等、相位差互差（ ）角的交流电路组成的电力系统，叫三相交流电。
A、90° B、120° C、180°
12、提高输电电压可以减少输电线中的（ ）。
A、功率损耗B、无功损耗C、功率损耗和电压降
13 、施工现场照明设施的接电应采取的防触电措施为（ ）。
8、低压电器是指工作电压在交流（ ）、直流1500 V以下的电器，常用于低压供配电系
统和机电设备自动控制系统中, 实现电路的保护、控制、检测和转换等。
A、380V B、500V C、1200V
9、热继电器在电动机接触控制起动电路中起（ ）作用。
A、短路保护 B、欠压保护 C、过载保护
10、几台三相异步电动机合用总熔体的选择为熔体额定电流 =（ ）容量最大的电动机的额定电流+其余电动机的额定电流之和。
24、变压器具有变换、和的功能。
25、实际电源有两种等效电路，一种是和相串联的等效电路，
一种是理想电流源和相并联的等效电路。
26、实际电力系统中的负载大多是____性的，常采用并联______的方法来提高功率因数。
27、 ______相等，______相同，而______互差______的三相电动势是对称三相电动势。
15、三相交流电路是由三个频率相同，相等，
的正弦电动势组成的电路。
16、电路是电流通过的闭合路径。电路一般由、、等组成。
17、某线圈的L=0.5H，电源频率为50 HZ，则其感抗值XL=Ω；
18、若触电者有呼吸无心跳，应采用法正确进行就地抢救。
19、保护电器分别起，、作用。
20、2只电阻串联时，阻值为10欧，并联时为2.5欧，则两只电阻分别为欧和欧
4、用钳表测量被测电流较小时，可将被测载流导线在铁心上绕几匝后再测量，实际电流数值应为钳形表读数（ ）放进钳口内的导线根数。
A、除以 B、乘以C、等于
5、验电笔只能用于（ ）系统。验电笔使用前须在有电设备上验证其是否良好，使用中要防止金属体笔尖触及皮肤，同时也要防止金属体笔尖处引起短路事故。
A、1000V B、500VC、380／220V
21、基尔霍夫第一定律指出：流入（或流出）任一节点的各电流的。基尔霍夫第二定律指出：对任一回路，沿任一方向绕行一周，各的代数和等于的代数和。
22、电流互感器的二次侧工作时不得；电压互感器的二次侧在工作时不得。
23、已知正弦电流表达式为i=10 sin(314t + 600)V，则电流的有效值I =A；f=HZ；初相角φ =；相量表达式；
6、三相交流电线电压与相电压之间的关系是：线电压大小是相电压的倍，线电压的相位超前相应的相电压。
7、电流流经人体最危险的路径是：
8、携带式电气设备的绝缘电阻不低于
9、某三相异步电动机的电源频率为50Hz,额定转速为1440r/min，
该电动机的磁极对数为
10、若接法为Y的三相电源，其线电压Ul=380V ,则相电压Up=V，
A 、戴绝缘手套 B 、切断电源 C、站在绝缘板上
14、若电动机名牌电压标380/220，接法Y/△形，则表明（ ）。
A、电源电压为380V时，应接成△形，也可以接成Y形
B、电源电压为220V时，应接成△形，也可以接成Y形
C、电源电压为380V时，应接成Y形，220V时应接成△形
15、三相异步电动机在正常工作时，电源电压所允许的波动范围应该在正常电压的（ ）以内。
28、 在电动机正反转控制电路中，两个接触器利用各自的动触点封锁对方的控制电路，称为，其作用是为了防止电路发生。
29、电阻器的规格为1KΩ、36KW它的额定电流是______。
30、有一单相正弦电压 u = 380sin（314t＋π/3）V，其初相角为，有效值为。
31、如图2：已知R＝9Ω，则Rab＝。 图2
32、我国照明电路的电压是_______。
33、电路有、、三种状态，其中________时，电路中会有大电流，从而损坏电源和导线，应尽量避免。
34、电压互感器二次侧不能路，电流的测量通常是用电流表来实现的,其测量方法是将电流表于被测电流支路中。.
35、如图3所示，Uab输出电压为________。
图3
6、检查低压电动机定子、转子绕组各相之间和绕组对地的绝缘电阻，用500V绝缘电阻表测量时，其数值不应低于（ ），否则应进行干燥处理。
A、0.5MΩ B、5MΩ C、50MΩ
7、对螺口平灯座有严格的规定，必须把来自开关接线桩的电源（ ）连接在连通中心弹簧片的接线桩上。
A、火线 B、中性线 C、火线或中性线
