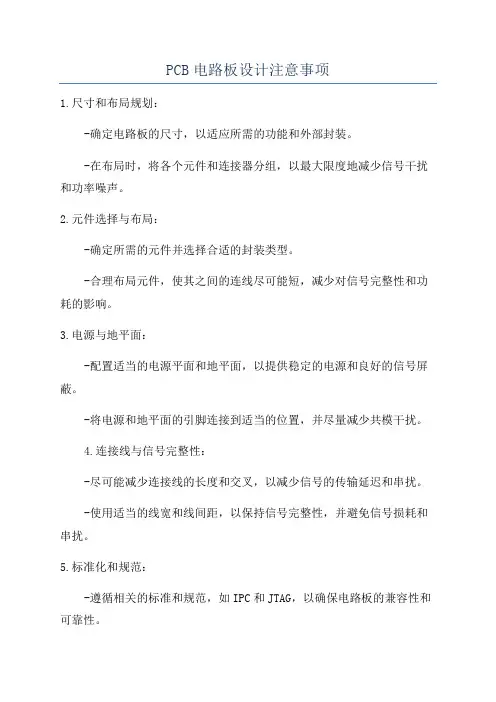

PCB电路板设计注意事项
PCB电路板设计注意事项1.尺寸和布局规划：-确定电路板的尺寸，以适应所需的功能和外部封装。
-在布局时，将各个元件和连接器分组，以最大限度地减少信号干扰和功率噪声。
2.元件选择与布局：-确定所需的元件并选择合适的封装类型。
-合理布局元件，使其之间的连线尽可能短，减少对信号完整性和功耗的影响。
3.电源与地平面：-配置适当的电源平面和地平面，以提供稳定的电源和良好的信号屏蔽。
-将电源和地平面的引脚连接到适当的位置，并尽量减少共模干扰。
4.连接线与信号完整性：-尽可能减少连接线的长度和交叉，以减少信号的传输延迟和串扰。
-使用适当的线宽和线间距，以保持信号完整性，并避免信号损耗和串扰。
5.标准化和规范：-遵循相关的标准和规范，如IPC和JTAG，以确保电路板的兼容性和可靠性。
-使用标准化的元件库和布局规范，以简化设计和制造流程。
6.热管理：-在布局时考虑元件的热量产生，并将热量分散到整个电路板上，以避免元件过热。
-使用散热片、散热板或散热模块，以提高整个电路板的散热效率。
7.电磁兼容性：-在布局时考虑电磁干扰和抗扰能力，以减少电磁辐射和敏感度。
-使用屏蔽罩、滤波器和隔离器，以增加电路板的抗干扰能力。
8.设计验证与测试：-在设计完成后，进行严格的电路板模拟和测试，以验证其性能和可靠性。
-发现问题后，及时进行修改和优化，直到满足设计要求为止。
9.制造和组装：-选择可靠的PCB制造商，并与他们合作，以确保电路板制造过程的质量和可靠性。
-与组装厂商合作，以确保电路板和元件在组装过程中的兼容性和可靠性。
总结起来，PCB电路板设计需要考虑诸多因素，包括尺寸和布局规划、元件选择与布局、电源与地平面、连接线与信号完整性、标准化和规范、热管理、电磁兼容性、设计验证与测试以及制造和组装等。
合理考虑这些注意事项，将有助于设计出稳定可靠的电路板。
浅谈印刷电路板的设计原则和抗干扰措施
中图分类号 ： Ｍ１ Ｔ ３
一
文献标识码 ： Ａ
文章编号 ： ６ ２ ３ ９ （ ０ ８ １ （） ０ ８ ０ ｌ ７ — ７ １ ２ ０ ） ０ｂ一 ０ 卜 １ 易受 温度 影响 的器件 （ 电解 电容等 ） 采 用 如 ； 全 译 码 比线 译 码 具 有 较 强 的 抗 干 扰 性 。 为 扼 制 大 功 率 器 件 对 微 控 制 器部 分数 字 单 元 电路 的干 扰 及数 字 电路 对 模 拟 电路 的 干扰 ，数 字地 、模 拟 地 在 接 向 公 共接 地 点 时 ，要 用高 频 扼 流 环 。 这 是 一 种 圆柱 形 铁 氧体 磁性 材料 ，轴 向上 有几 个 孔 ，用较 粗 的铜 线 从 孔中 穿过 ， 上 一两 圈 ， 绕 这种 器 件 对 低 频 信号 可以 看 成 阻 抗 为 零 ，对 高 频信 号 干扰 可以 看成 一 个电 感（ 由于 电感 的直 流 电 阻较 大 ， 能用 电 感作 为高 频扼 流 圈 ） 不 。 当印刷电路板 以外的信号线 相连时 ， 通 常采 用屏 蔽 电缆 。 对 于 高 频信 号 和 数 字 信 号 ，屏蔽 电缆 的两 端 都接 地 ， 频模 拟信 低 号 用 的屏 蔽 电缆 ， 端 接 地 为好 。 一 对 噪 声 和 干 扰 非 常 敏 感 的 电路 或 高 频 噪 声 特 别 严 重的 电路 ，应 该 用 金 属 罩 屏蔽 起 来。铁 磁屏蔽 对 ５ ０ ＫＨ Ｚ的高频 噪声效 ０ 果 并 不 明 显 ，薄铜 皮 屏 蔽 效 果 要 好 些 。 使 用 镙 丝 钉 固 定 屏蔽 罩 时 ，要 注 意 不 同材 料 接触时引起的电位差造成的腐蚀。
印刷电路板设计与制作电路原理图的设计
•印刷电路板设计基础•电路原理图设计基础•印刷电路板制作流程目•电路原理图的设计实例•印刷电路板的制作实例录线路基板元件0302011. 确定设计要求2. 规划电路布局3. 线路设计6. 制造与检测4. 生成设计文件5. 校验与修正元件布局规范线路设计规范材料选择规范010203043. 搭建电路4. 调整与测试元件符号的正确使用清晰简洁的连线标注的完整与清晰抗干扰措施确定功能需求根据功能需求，设计电路原理图，实现电路的逻辑功能。
设计电路原理图电路元件选择准备电路原理图元件布局设计根据电路原理图和元件选择，对印刷电路板上的元件进行布局设计，考虑元件之间的连接和信号干扰问题。
确定板型和尺寸根据产品需求和电路原理图，确定印刷电路板的形状和尺寸。
热设计考虑对于有较大功率元件的电路板，需要考虑热设计问题，如散热片的选用和放置等。
信号线布设电源线布设校验与修正导出生产文件生成CAM文件生成印刷电路板的生产文件总结词详细描述实例一：简单的数字电路原理图设计实例二：复杂的模拟电路原理图设计总结词复杂、精密、涉及多种器件详细描述该设计实例是一个复杂的模拟电路，由放大器、比较器、模拟开关和电阻等器件组成。
电路原理图较为复杂，包含多种器件，且器件之间的连接关系也较为复杂。
设计过程中需要考虑多种参数和约束条件，如信号带宽、电源功耗、热设计等。
实例三：高频电路原理图的设计总结词详细描述材料铜箔基板焊料导线步骤1. 在铜箔基板上画出电路原理图，标明元件位置和连接方式。
3. 调试电路，确保功能正常。
材料铜箔基板焊料4. 在另一面铜箔基板上画出电路原理图，标明元件位置和连接方式。
5. 将焊料涂在铜箔基板和钻孔内，连接元件和导线。
6. 调试电路，确保功能正常。
030102实例三：制作高频电路的印刷电路板32. 将绝缘层覆盖在铜箔基板上，根据元件位置和连接方式钻孔。
3. 将焊料涂在铜箔基板和钻孔内，连接元件和导线。
1. 在铜箔基板上画出高频电路原理图，标明元件位置和连接方式。
PCB印刷电路板设计规范(doc 17页)
PCB印刷电路板设计规范(doc 17页)印刷电路板（PCB）设计规范1范围本设计规范规定了印制电路板设计中的基本原则、技术要求。
本设计规范适用于电子科技有限公司的电子设备用印刷电路板的设计。
2引用文件下列文件中的条款通过在本规范中的引用成为本规范的条款。
凡是注日期引用的文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本规范。
GB 4588.3~88中华人民共和国国家标准：《印刷电路板设计和使用》QJ 3103-99 中国航天工业总公司《印刷电路板设计规范》3定义本标准采用GB2036的术语定义4一般要求4.1印制板类型根据结构，印制板分为单面印制电路板、双面印制电路板、多层印制电路板,板材主要分为纸质板(FR-1)，半玻璃纤维板(CEM-1)，环氧树脂玻璃纤维板(FR-4)。
有防火要求的器具用的印制板应有阻燃性和符合相应的UL标准。
4.2印制板设计的基本原则在进行印制板设计时，应考虑本规范所述的基本原则。
4.2.1电气连接的准确性印制板上印制导线的连接关系应与电原理图导线连接关系相一致，电原理图设计应符合原理图设计规范，并尽量调用原理图库中的功能单元原理图，印制板和原理图上元件序号应一一对应；如因结构、电气性能或其它物理性能要求不宜在印制板上布设的导线，应在相应文件（如电原理图上）上做相应修改。
4.2.2可靠性印制板应符合其产品要求的相应EMC规范和安规要求，并留有余量，以减小日益严重的电磁环境的影响。
影响印制板可靠性的因素很多，印制板的结构、基材的选用、印制板的制造和装配工艺以及印制板的布线、导线宽度和间距等都会影响到印制板的可靠性。
设计时必须综合考虑以上的因素，按照规范的要求，并尽可能的保留余量，以提高可靠性。
4.2.3工艺性设计电路板时应考虑印制板的制造工艺和装配工艺要求，尽可能有利于制造、装配和维修，各具体要求请严格遵守QG/MK03.04-2003V的工艺规范。
4.2.4经济性印制板设计应充分考虑其设计方法、选择的基材、制造工艺等成本最低的原则，满足使用的安全性和可靠性要求的前提下，力求经济实用。
印制电路板(PCB)的设计与制作精选全文完整版
PCB的应用
PCB是英文(Printed Circuit Board) 印制线路板的简称。
汽车
航天 计算机
通信 家用电器
苹果手机 iPhone4S
苹果手机 iPhone4S 拆解图
其它零配件
前盖
后盖
电池
电路板
苹果手机 iPhone4S 拆解图
液晶屏
主板A面
16G内存
光传感器和 LED指示灯
主板B面
苹果笔记本MacBook Air
苹果笔记本MacBook Air
苹果笔记本MacBook Air
液晶屏
底盖
键盘
电路板等 零部件
电池
整机拆解图
苹果笔记本MacBook Air
PCB板
电池
拆解图
苹果笔记本MacBook Air
散热片
内存
主板
扬声器
输入输出接口
硬盘
如何将原理图设计成PCB图？
原理图
（一）工厂批量生产（双面）
3. 打孔
目的： 使线路板层间产生通孔，达到连通层间的作用。
流程： 配刀 钻定位孔 上销钉 钻孔 打磨披锋。
流程原理: 据工程钻孔程序文件,利用数控钻机,钻出所用的孔。
注意事项： 避免钻破孔、漏钻孔、钻偏孔、检查孔内的毛刺。
（一）工厂批量生产（双面示器 端口
内存插槽 硬盘端口
电源端口
PCI插座 软驱端口
电源开关、指示灯等端口
3. 确认元器件安装方式
① 表面贴装 ② 通孔插装
4. 阅读分析原理图
① 线路中是否有高压、大电流、高频电路， 对于元器件之间、线与线之间通常耐压200V/mm； 印制板上的铜箔线载流量，一般可按1A/mm估算； 高频电路需注意电磁兼容性设计以避免产生干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
印刷电路板图设计注意事项
一台性能优良的仪器，除选择高质量的元器件，合理的电路外，印刷线路板的组件布局和电气联机方向的正确结构设计是决定仪器能否可靠工作的一个关键问题，对同一种组件和参数的电路，由于组件布局设计和电气联机方向的不同会产生不同的结果，其结果可能存在很大的差异。
因而，必须把如何正确设计印刷线路板组件布局的结构和正确选择布线方向及整体仪器的工艺结构三方面联合起来考虑，合理的工艺结构，既可消除因布线不当而产生的噪声干扰，同时便于生产中的安装、调试与检修等。
下面我们针对上述问题进行讨论，由于优良“结构”没有一个严格的“定义”和“模式”，因而下面讨论，只起抛砖引玉的作用，仅供参考。
每一种仪器的结构必须根据具体要求（电气性能、整机结构安装及面板布局等要求），采取相应的结构设计方案，并对几种可行设计方案进行比较和反复修改。
印刷板电源、地总线的布线结构选择----系统结构：模拟电路和数字电路在组件布局图的设计和布线方法上有许多相同和不同之处。
模拟电路中，由于放大器的存在，由布线产生的极小噪声电压，都会引起输出信号的严重失真，在数字电路中，TTL噪声容限为0.4V～0.6V,CMOS噪声容限为Vcc的0.3～0.45倍,故数字电路具有较强的抗干扰的能力。
良好的电源和地总线方式的合理选择是仪器可靠工作的重要保证，相当多的干扰源是通过电源和地总线产生的，其中地线引起的噪声干扰最大。
一、印刷电路板图设计的基本原则要求
1．印刷电路板的设计，从确定板的尺寸大小开始，印刷电路板的尺寸因受机箱外壳大小限制，以能恰好安放入外壳内为宜，其次，应考虑印刷电路板与外接元器件（主要是电位器、插口或另外印刷电路板）的连接方式。
印刷电路板与外接组件一般是通过塑料导线或金属隔离线进行连接。
但有时也设计成插座形式。
即：在设备内安装一个插入式印刷电路板要留出充当插口的接触位置。
对于安装在印刷电路板上的较大的组件，要加金属附件固定，以提高耐振、耐冲击性能。
2．布线图设计的基本方法
首先需要对所选用组件器及各种插座的规格、尺寸、面积等有完全的了解；对各部件的位置安排作合理的、仔细的考虑，主要是从电磁场兼容性、抗干扰的角度，走线短，交叉少，电源，地的路径及去耦等方面考虑。
各部件位置定出后，就是各部件的联机，按照电路图连接有关引脚，完成的方法有多种，印刷线路图的设计有计算机辅助设计与手工设计方法两种。
最原始的是手工排列布图。
这比较费事，往往要反复几次，才能最后完成，这在没有其它绘图设备时也可以，这种手工排列布图方法对刚学习印刷板图设计者来说也是很有帮助的。
计算机辅助制图，现在有多种绘图软件，功能各异，但总的说来，绘制、修改较方便，并且可以存盘贮存和打印。
接着，确定印刷电路板所需的尺寸，并按原理图，将各个元器件位置初步确定下来，然后经过不断调整使布局更加合理，印刷电路板中各组件之间的接线安排方式如下：
（1）印刷电路中不允许有交叉电路，对于可能交叉的线条，可以用“钻”、“绕”两种办法解决。
即，让某引线从别的电阻、电容、三极管脚下的空隙处“钻”过去，或从可能交叉的某条引线的一端“绕”过去，在特殊情况下如何电路很复杂，为简化设计也允许用导线跨接，解决交叉电路问题。
（2）电阻、二极管、管状电容器等组件有“立式”，“卧式”两种安装方式。
立式指的是组件体垂直于电路板安装、焊接，其优点是节省空间，卧式指的是组件体平行并紧贴于电路板安装，焊接，其优点是组件安装的机械强度较好。
这两种不同的安装组件，印刷电路板上的组件孔距是不一样的。
（3）同一级电路的接地点应尽量靠近，并且本级电路的电源滤波电容也应接在该级接地点上。
特别是本级晶体管基极、发射极的接地点不能离得太远，否则因两个接地点间的铜箔太长会引起干扰与自激，采用这样“一点接地法”的电路，工作较稳定，不易自激。
（4）总地线必须严格按高频－中频－低频一级级地按弱电到强电的顺序排列原则，切不可随便翻来复去乱接，级与级间宁肯可接线长点，也要遵守这一规定。
特别是变频头、再生头、调频头的接地线安排要求更为严格，如有不当就会产生自激以致无法工作。
调频头等高频电路常采用大面积包围式地线，以保证有良好的屏蔽效果。
（5）强电流引线（公共地线，功放电源引线等）应尽可能宽些，以降低布线电阻及其电压降，可减小寄生耦合而产生的自激。
（6）阻抗高的走线尽量短，阻抗低的走线可长一些，因为阻抗高的走线容易发笛和吸收信号，引起电路不稳定。
电源线、地线、无反馈组件的基极走线、发射极引线等均属低阻抗走线，射极跟随器的基极走线、收录机两个声道的地线必须分开，各自成一路，一直到功效末端再合起来，如两路地线连来连去，极易产生串音，使分离度下降。
二、印刷板图设计中应注意下列几点
1．布线方向：从焊接面看，组件的排列方位尽可能保持与原理图相一致，布线方向最好与电路图走线方向相一致，因生产过程中通常需要在焊接面进行各种参数的检测，故这样做便于生产中的检查，调试及检修（注：指在满足电路性能及整机安装与面板布局要求的前提下）。
2．各组件排列，分布要合理和均匀，力求整齐，美观，结构严谨的工艺要求。
3．电阻，二极管的放置方式：分为平放与竖放两种：
（1）平放：当电路组件数量不多，而且电路板尺寸较大的情况下，一般是采用平放较好；对于1/4W以下的电阻平放时,两个焊盘间的距离一般取4/10英寸，1/2W的电阻平放时,两焊盘的间距一般取5/10英寸；二极管平放时，1N400X系列整流管,一般取3/10英寸;1N540X系列整流管,一般取4～5/10英寸。
（2）竖放：当电路组件数较多，而且电路板尺寸不大的情况下，一般是采用竖放，竖放时两个焊盘的间距一般取1～2/10英寸。
4．电位器：IC座的放置原则
（1）电位器：在稳压器中用来调节输出电压，故设计电位器应满中顺时针调节时输出电压升高，反时针调节器节时输出电压降低；在可调恒流充电器中电位器用来调节充电电流折大小，设计电位器时应满中顺时针调节时，电流增大。
电位器安放位轩应当满中整机结构安装及面板布局的要求，因此应尽可能放轩在板的边缘，旋转柄朝外。
（2）IC座：设计印刷板图时，在使用IC座的场合下，一定要特别注意IC座上定位槽放置的方位是否正确，并注意各个IC脚位是否正确，例如第1脚只能位于IC座的右下角线或者左上角，而且紧靠定位槽（从焊接面看）。
5．进出接线端布置
（1）相关联的两引线端不要距离太大，一般为2～3/10英寸左右较合适。
（2）进出线端尽可能集中在1至2个侧面，不要太过离散。
6．设计布线图时要注意管脚排列顺序，组件脚间距要合理。
7．在保证电路性能要求的前提下，设计时应力求走线合理，少用外接跨线，并按一定顺充要求走线，力求直观，便于安装，高度和检修。
8．设计布线图时走线尽量少拐弯，力求线条简单明了。
9．布线条宽窄和线条间距要适中，电容器两焊盘间距应尽可能与电容引线脚的间距相符；
10．设计应按一定顺序方向进行，例如可以由左往右和由上而下的顺序进行。
