【地基基础 精品讲义】21第二章-土的有效应力原理
地基基础
主讲教师：唐 亮 哈尔滨工业大学土木工程学院
土的压缩性与地基沉降计算
本章内容
1. 土的压缩性 2. 土的有效应力原理 3. 地基土的应力分布
z 土层自重应力 z 基底压力(接触压力和附加压力) z 地基附加应力
4. 地基最终沉降量计算 5. 地基变形与时间的关系(了解)
1998年 九江大堤决口
“豆腐渣”工程 “王╳ ╳”工程
2000年 30公里 双钟圩堤身滑坡
《九江大堤今年又见“豆腐渣”》
《解放军报》 2000年08月14日
“豆腐脑”
需要的土力学知识： 有效应力原理 渗流固结理论 土的强度理论
《羊城晚报》2000年07月31日
有效应力原理的基本概念
z 土体是由固体颗粒骨架、孔隙流体（水和气）三相构成的碎散材
料，受外力作用后，总应力由土骨架和孔隙流体共同承受
孔隙流体
三相体系
土＝ 固体颗粒骨架 + 孔隙水 + 孔隙气体
受外荷载作用 总应力由土骨架和孔隙流体共同承受 z 对所受总应力，骨架和孔隙流体如何分担？ z 它们如何传递和相互转化？ z 它们对土的变形和强度有何影响？
σ 总应力
有效应力原理 K. V.Terzaghi(1923)
土力学从一般固体力学中分离出 来，成为一门独立的分支学科。
有效应力原理的基本概念
饱和土是由固体颗粒骨架和充满 其间的水组成的两相体。
受外力 后，总应力分为两部分承担：
) 由土骨架承担，并通过颗粒之间
的接触面进行应力的传递，称为 粒间应力。
) 由孔隙水来承担，通过连通的孔
隙水传递，称为孔隙水压力。
孔 隙水不能承担剪应力，但能承受 法向应力。
外荷载 → 总应力 σ
有效应力原理的基本概念
饱饱和和土土体中所的承应受力的形总态应力σa为-a有断面效通应过力土σ’与孔隙水σ压A力u之和
颗粒的接触点
A： 土单元的断面积
As： 颗粒接触点的面积 A = AS + Aw
Aw：孔隙水的断面积
u：孔隙 a
a
a-a断面竖向力平衡：
水压力
σ ⋅ A = σ s As + uAw
σ = σ s As + Aw u
AA
PS
PSV
土骨架承担 土骨架传递
有效应力σ’
Aw ≈ 1 A
σ = σ'+u
已知或易知 测定或计算
PS
分析：
z As很小，第2项中As/A可略去不计； z 但第1项不能略去； z 局限性，如煤层。
通常, 总应力已知或易知 σ = σ'+u
孔隙水压测定或算定 （2）土的变形与强度都只取决于有效应力
有效应力
z 非饱和土的有效应力公式还处于探索阶段！ z 代表人物有：陈正汉，中国人民解放军后勤工程学院
σ = σ'+u
①变形的原因 z 颗粒间克服摩擦相对滑移、滚动—与
σ’
有
结论：
关；
z 孔隙水压力在各个方向上
z 接触点处应力过大而破碎—与 σ’ 有关。
的大小相等；
②强度的成因
z 有效应力作用使孔隙体积
凝聚力和摩擦—与σ’ 有关
发生改变,土体发生压缩；
③孔隙水压力的作用
z 有效应力控制了土体的变
z 对土颗粒间摩擦、土粒的破碎没有贡 献，并且水不能承受剪应力，因而孔隙
形及强度。
水压力对土的强度没有直接的影响；
z 它在各个方向相等，只能使土颗粒本身 受到等向压力，由于颗粒本身压缩模量
很大，故土粒本身压缩变形极小。
因而
孔隙水压力对变形也没有直接的影响，
土体不会因为受到水压力的作用而变得
密实。
附加应力情况
外荷载
附加应力σz 土骨架＋孔隙水
土骨架 有效应力σ′
孔隙水 孔隙压力u
超静孔隙 水压力
一个人必须经过一番刻苦奋斗，才会有所成就。
－安徒生
！
。
土的有效应力原理
土的有效应力原理
土的有效应力原理是指土体中的颗粒间受到的有效应力，是土体内部颗粒之间的相互作用所产生的结果。
有效应力是指土体中颗粒间的相互作用所产生的应力，它是影响土体力学性质的重要因素之一。
有效应力原理对于土体的稳定性、变形特性以及工程设计和施工具有重要的指导意义。
土体中的有效应力与孔隙水压力有着密切的关系。
在土体中存在着孔隙水，当外部施加荷载时，孔隙水会受到挤压，从而产生孔隙水压力。
有效应力原理指出，土体中的有效应力等于总应力减去孔隙水压力。
也就是说，有效应力是指土体颗粒间的实际受力情况，而不包括孔隙水的影响。
因此，有效应力是影响土体内部力学行为的关键因素。
在工程实践中，理解土体的有效应力原理对于地基工程、边坡稳定性分析、地下水压力计算等方面具有重要意义。
在地基工程中，有效应力原理可以帮助工程师合理设计地基承载力，保证建筑物的稳定性和安全性。
在边坡稳定性分析中，有效应力原理可以帮助工程师评估边坡的稳定性，预测可能发生的滑坡和坍塌等灾害。
在地下水压力计算中，有效应力原理可以帮助工程师准确计算地下水对结构物的影响，保证工程的安全运行。
总之，土的有效应力原理是土力学中的重要概念，对于工程实践具有重要的指导意义。
理解土体中的有效应力原理，可以帮助工程师更好地设计和施工工程，保证工程的安全性和稳定性。
因此，深入研究土的有效应力原理，对于提高工程质量和安全性具有重要意义。
土的有效应力
土的有效应力土的有效应力是指土壤中颗粒之间的相互作用力，它对土体的力学性质和变形特征具有重要影响。
在工程实践中，了解土的有效应力是非常重要的，因为它直接影响着土体的稳定性和承载力。
本文将就土的有效应力进行深入探讨，以便更好地理解土体的力学行为。
土的有效应力是指土体中颗粒之间的有效压力，它可以通过有效应力原理来理解。
在一般情况下，土体受到的外部应力包括自重应力和外载荷应力，而有效应力则是指这两者之间的差值。
有效应力的大小取决于土体内部的孔隙水压力和土体颗粒间的摩擦力。
当土体中存在孔隙水时，孔隙水的压力会抵消部分外部应力，从而降低土的有效应力；而当孔隙水被排空时，土的有效应力将增大，这也是为什么在施工中需要进行排水处理的原因之一。
土的有效应力在地基工程中起着至关重要的作用。
在地基工程中，土的有效应力直接影响着地基的承载力和变形特性。
当外部荷载作用于地基时，地基土体会发生压缩变形，这时土的有效应力将起到主导作用。
通过合理地计算和控制土的有效应力，可以有效预测地基土的变形情况，并采取相应的加固措施，以确保地基的安全稳定。
土的有效应力还对土体的强度和稳定性产生影响。
在岩土工程中，有效应力理论被广泛应用于土体的稳定性分析和设计中。
通过合理地计算和分析土的有效应力，可以评估土体的强度参数，为工程设计提供依据。
在边坡稳定分析和基坑支护设计中，有效应力理论被用来预测土体的破坏机制和变形特征，以指导工程实践。
总的来说，土的有效应力是岩土工程中一个基本而重要的概念。
通过深入理解土的有效应力，可以更好地把握土体的力学性质和变形特征，为工程设计和施工提供科学依据。
在实际工程中，我们需要充分考虑土的有效应力对工程的影响，从而确保工程的安全可靠。
希望本文能够对读者对土的有效应力有一个更清晰的认识，同时也能够引起大家对岩土工程的重视和关注。
土力学中的有效应力原理
土力学中的有效应力原理有效应力原理是土力学中的重要概念，它是基于有效应力理论的基础，用于描述土体内部颗粒之间的力学状态。
在土力学中，土体的有效应力是指影响土体体积变形和强度特性的部分应力。
有效应力原理的应用可以帮助工程师合理地设计和分析土体的力学性质，从而确保工程的安全可靠。
有效应力原理的基本假设是：土体中的颗粒间存在一定的摩擦力，这种摩擦力会影响土体的力学性质。
在土体受到外部载荷作用时，颗粒之间的摩擦力会使土体内部的颗粒产生相互作用，从而形成一种分布不均匀的应力状态。
有效应力原理认为，只有这种分布不均匀的应力才能真正影响土体的体积变形和强度特性，而与之无关的应力则不会对土体产生影响。
在实际工程中，为了计算和分析土体的力学性质，我们需要确定土体的有效应力。
有效应力的计算是基于有效应力原理进行的。
根据有效应力原理，土体的有效应力等于总应力减去孔隙水压力。
孔隙水压力是指土体中水分所产生的压力，它与土体的饱和度和孔隙水的压力有关。
有效应力原理的应用非常广泛，例如在地基工程中，我们需要考虑土体的有效应力来确定地基的稳定性和承载力。
在岩土工程中，我们需要了解土体的有效应力来评估边坡的稳定性和地下水的渗流规律。
在土石坝工程中，我们需要计算土体的有效应力来评估坝体的变形和破坏机理。
有效应力原理的应用需要考虑土体的物理性质、力学性质以及水分状况等因素。
不同的土体类型和工程环境下的土体特性会对有效应力产生不同的影响。
因此，在实际工程中，我们需要根据具体情况选择合适的方法和模型来计算和分析土体的有效应力。
有效应力原理是土力学中的重要概念，它描述了土体内部颗粒之间的力学状态。
有效应力原理的应用可以帮助工程师合理地设计和分析土体的力学性质，确保工程的安全可靠。
在实际工程中，我们需要根据具体情况选择合适的方法和模型来计算和分析土体的有效应力，以确保工程的顺利进行。
有效应力原理的掌握对于土木工程专业的学生和从事相关工作的工程师来说是非常重要的。

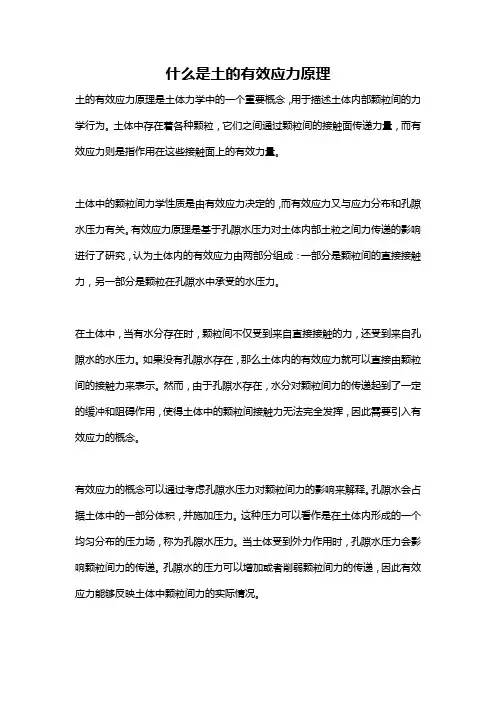

什么是土的有效应力原理
