第二章 消火栓系统
2防火知识、消火栓
高层建筑每个防火分区的允许最大建筑面积
建筑类别 一类建筑 二类建筑 每个防火分区建筑面积(m2) 1000 1500
地下室
500
建筑物内设有上下层相通的走廊、开敞楼梯、自动 扶梯、传送带等开口部位，应按上下连通层作为一个防 火分区。当上下开口部位设有耐火极限大于3.00h的防火 卷帘或水幕等分隔设施时，其面积可不叠加计算。 高层建筑中庭防火分区面积应按上下连通的面积叠 加计算。
2、室内消火栓系统的组成 消火栓箱：水枪、水带、消火栓
消防管道 消防水池 高位水箱 增压水泵
水泵接合器
消防卷盘：
又叫消防水喉，由 DN25的小口径消火栓、 内径不小于19mm的橡胶 胶带和口径不小于6mm的 消防卷盘喷嘴组成，胶 带缠绕在卷盘上，消防 卷盘是供建筑内工作人 员或居住者扑灭初起火 灾使用。 消防卷盘设备可与 DN65消火栓同放置在一 个消防箱内，也可设单 独的消防箱。
2. 室外消火栓的型式
室外地上式消火栓
室外地下式消火栓 3. 室外消火栓的布置 （1）室外消火栓应沿道路设置，道路宽度 超过60m时，宜在道路两边设置消火栓，并宜 靠近十字路口； （2）消火栓距路边不应超过2m，距房屋外 墙不宜小于5m；
（3）室外消火栓的间距不应超过120m；
（4）室外消火栓的数量应按室外消防用 水量计算决定，每个室外消火栓的用水量应 按10~15 L/s计算；
（2）环状管网（指环网中的主要管道）的 输水干管及向环状管网输水的输水管均不应少 于2条，当其中一条发生故障时，其余的干管应 仍能通过消防用水总量；
（3）环状管道应用阀门分成若干独立段， 以防某段发生故障及检修时影响消防供水， 阀门应设在管道的三通、四通处的支管段下 游一侧，每段内消火栓的数量不宜超过5个；
第三篇 第二章 消防给水及消火栓系统
第二章消防给水及消火栓系统一、单项选择题1.某用临时高压消防给水系统的建筑设有两台消防水泵,设计流量分别为15L/s 和30L/s,则该建筑在选用备用泵时流量不应低于( )。
A.10L/sB. 30L/sC.15L/sD.25L/s2.根据《消防给水及消火栓系统技术规范》(GB5074-2014)的规定,下列建筑应设备用泵的是( )。
A.建筑高度为53m的住宅B.建筑高度为51m的办公楼C.室外消防给水设计流量为25L/s的单层图书馆D.容纳900人的中型剧场3.下列关于消防水泵的选择和应用的说法,错误的是( )。
A.泵轴的密封方式和材料应满足消防水泵在低流量时运转的要求B.多台消防水泵并联时,应校核流量叠加时对消防水泵出口压力的影响C.消防水泵的性能应满足消防给水系统所需流量和压力的要求D.消防给水同一泵组的消防水泵型号宜一致,且工作泵不宜超过5台4,某建筑采用临时高压消防给水系统,经计算,消防水泵设计扬程为0.8MPa,在选择消防水泵时,当消防水泵出水流量为设计流量的150%,其出口压力不应低于( )MPa。
A.0.96B.1.12C.0.52D.1.25.下列关于柴油机消防水泵的说法,正确的是( )。
A.柴油机消防水泵应具备连续工作性能,试验运行时间不应小于12hB.柴油机消防水泵应采用火花塞式点火型柴油机C.柴油机消防水泵的蓄电池应满足消防水泵随时自动启泵的要求D.柴油机消防泵的额定功率不受外界环境和海拔影响6.下列关于消防水泵的串联和并联的说法,正确的是( )。
A.消防水泵的串联是将一台泵的出水口与另一台泵的吸水管连接B.消防水泵的串联在扬程不变的情况下可以增加流量C.消防水泵的并联在流量不变的情况下可以增加扬程D.消防水泵的并联是将一台泵的出水口与另一台泵的吸水管连接7.某建筑底部设有消防水池,为保证消防水泵在最低水位时运行安全,在吸水口设有旋流防止器,则该旋流防止器的淹没深度不应小于( )。
消火栓系统安装调试与检测验收
——方案计划参考范本——消火栓系统安装调试与检测验收______年______月______日____________________部门消火栓系统的安装调试、检测验收包括室、内外消火栓的施工、安装、系统检测、验收等内容。
供水设施及其附属管道的安装、调试和检测、验收，参见本篇第二章第三节内容。
一、室外消火栓的安装调试与检测验收（一）施工安装1.安装准备（1）认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时与设计人员研究解决，图3-3-3-1；（2）检查预留及预埋是否正确，临时剔凿应与设计工建协调好；（3）检查设备材料是否符合设计要求和质量标准；（4）安排合理的施工顺序、避免工种交叉作业干扰，影响施工。
2.管道安装（1）管道安装应根据设计要求使用管材，按压力要求选用管材；（2）管道在焊接前应清除接口处的浮锈、污垢及油脂；（3）室外消火栓安装前，管件内外壁均涂沥青冷底子油两遍，外壁需另回热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油及热沥青两遍，并用沥青麻布包严，消火栓井内铁件也应涂热沥青防腐。
图3-3-3-1 室外地上消火栓的安装3.栓体安装消火栓安装按国标01S201要求进行。
消火栓安装位于人行道沿上1.0m处，采用钢制双盘短管调整高度，做内外防腐。
室外地上式消火栓安装时，消火栓顶距地面高为0.64m，立管应垂直、稳固、控制阀门井距消火栓不应超过2.5m，消火栓弯管底部应设支墩或支座。
室外地下式消火栓应安装在消火栓井内，消火栓井一般用MU7.5红砖、M7.5水泥砂浆砌筑。
消火栓井内径不应小于1m。
井内应设爬梯以方便阀门的维修。
消火栓与主管连接的三通或弯头下部位应带底座，坻座时应设混凝土支墩，支墩与三通，弯头底部用M7.5水泥砂浆抹成八字托座。
消防系统设计说明书(消防、安全工程)
第一章消防设计方案总说明1.1 建筑物概况：1.2 设计依据:1.GB50116一98《火灾自动报警系统设计规范》2.GBJ140一90《建筑灭火器配置设计规范》3.GBJ16－87－2001《建筑设计防火规范》4.GB50045－95《高层民用建筑设计防火规范》5.GBJ50084－2005《自动喷水灭火系统设计规范》6.GB50140－2005《建筑灭火器配置设计规范》7.业主确认并提供的设计资料和市政资料以及建筑专业提供的平、立、剖平面图。
1.3 设计任务本设计主要是在国家有关法规：《消防法》、《国家消防工程设计安全防火标准规范与法律法规文件汇编》、《中国消防管理手册》的条款下负责内蒙古国土资源厅宾馆的消防设备布置及设备布置、数量、型号等的确定，以达到消防部门的各项检查要求。
本次设计消防用水水源由包头市自来水公司供应。
设计内容为B栋的一至屋顶的消火栓系统、自动喷水灭火系统的设计计算、设备选型及其布置，以及灭火器和火灾探测器布置。
第二章消火栓灭火系统设计2.1 概述按照灭火系统所使用的灭火介质，常用的灭火系统可分为：水消防系统、气体灭火系统、泡沫灭火系统、干粉灭火系统等。
在所有的灭火系统中，水消防系统是目前应用最普遍和系统投资最为低廉的系统，可以适用绝大多数场所。
本章主要介绍水消防系统中的消火栓灭火系统。
水消防系统按照使用范围和水流形态不同，可以分为消火栓给水系统（包括室外消防给水系统、室内消防给水系统）和自动喷水灭火系统（包括湿式系统、干式系统、预作用系统、重复启闭预作用系统、雨淋系统、水幕系统、水喷雾系统）。
水消防系统主要是依靠水对燃烧物的冷却降温作用来扑灭火灾，但自动灭火系统中的水喷雾灭火系统除了对燃烧物有冷却降温作用外，细小的水雾粒子还能稀释燃烧物周围的氧气浓度，从而达到灭火的作用。
消防给水系统的选择应根据建筑物的水源条件、火灾危险性、建筑物的重要性、火灾频率、灾后次生灾害和商业连续性等因素综合评估，并根据技术经济比较综合确定消防给水系统。
消防实务@第三篇第二章室内外消防给水系统(五)
第二节室外消火栓系统(一)市政消火栓市政消火栓和建筑室外消火栓应采用湿式消火栓系统。
市政消火栓宜在道路的一侧设置，并宜靠近十字路口，但当市政道路宽度超过60m时，应在道路的两侧交叉错落设置市政消火栓。
市政桥桥头和城市交通隧道出入口等市政公用设施处，应设置市政消火栓。
市政消火栓的保护半径不应超过150m，且间距不应大于120m。
当市政给水管网设有市政消火栓时，其平时运行工作压力不应低于0.14MPa,火灾时水力最不利市政消火栓的出流量不应小于15L/s，且供水压力从地面算起不应低于0.10MPa。
消防水鹤的出流量不宜低于30L/s。
地下式市政消火栓应有明显的永久性标志。
地下消火栓井的直径不宜小于1.5m。
(二)室外消火栓1、设置场合：城镇应沿可通行消防车的街道设置市政消火栓系统。
民用建筑、厂房、仓库、储罐(区)和堆场周围应设置室外消火栓系统。
用于消防救援和消防车停靠的屋面上，应设置室外消火栓系统。
在隧道出入口处应设置消防水泵接合器和室外消火栓。
2、设置要求：室外消火栓与消防水泵接合器的距离，不宜小于15m，也不宜大于40m。
室外消火栓距路边不宜小于0.5m，也不应大于2m；距建筑外墙（缘）不宜小于5m。
室外消防给水引入管当设有倒流防止器，且火灾时因其水头损失导致室外消火栓不能满足本规范要求时，应在该倒流防止器设置一个室外消火栓。
室外消火栓宜沿建筑周围均匀布置，且不宜集中布置在建筑一侧；建筑消防扑救面一侧的室外消火栓数量不宜少于2个。
工艺装置区等采用高压或临时高压消防给水系统的场所，其周围应设置室外消火栓，数量应根据设计流量确定，且间距不应大于60m。
室外消火栓的充实水柱无法完全覆盖时，宜在适当部位设置室外固定消防水炮。
第三节室内消火栓系统一、系统组成二、给水方式室内应采用高压或临时高压消防给水系统，且不应与生产生活给水系统合用。
室内采用临时高压消防给水系统时，高位消防水箱的设置应符合下列规定：①高层民用建筑、总建筑面积大于10000m2且层数超过2层的公共建筑和其他重要建筑，必须设置高位消防水箱；②其他建筑应设置高位消防水箱，当设置高位消防水箱确有困难，且采用安全可靠的消防给水形式时，可不设高位消防水箱，但应设稳压泵。

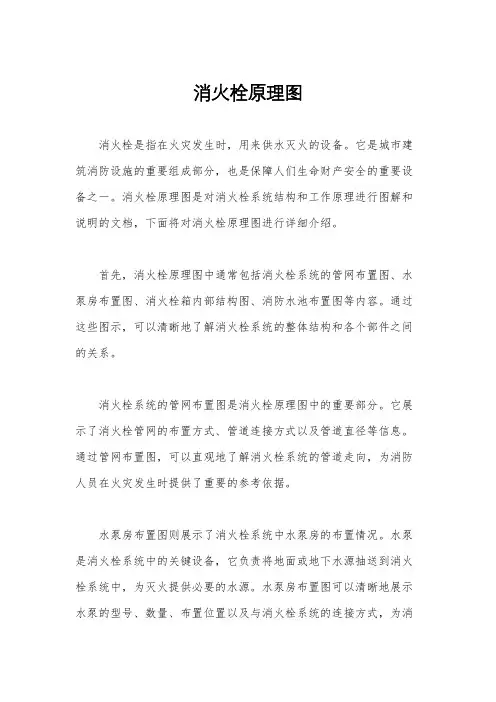

消火栓原理图
消火栓原理图消火栓是指在火灾发生时，用来供水灭火的设备。
它是城市建筑消防设施的重要组成部分，也是保障人们生命财产安全的重要设备之一。
消火栓原理图是对消火栓系统结构和工作原理进行图解和说明的文档，下面将对消火栓原理图进行详细介绍。
首先，消火栓原理图中通常包括消火栓系统的管网布置图、水泵房布置图、消火栓箱内部结构图、消防水池布置图等内容。
通过这些图示，可以清晰地了解消火栓系统的整体结构和各个部件之间的关系。
消火栓系统的管网布置图是消火栓原理图中的重要部分。
它展示了消火栓管网的布置方式、管道连接方式以及管道直径等信息。
通过管网布置图，可以直观地了解消火栓系统的管道走向，为消防人员在火灾发生时提供了重要的参考依据。
水泵房布置图则展示了消火栓系统中水泵房的布置情况。
水泵是消火栓系统中的关键设备，它负责将地面或地下水源抽送到消火栓系统中，为灭火提供必要的水源。
水泵房布置图可以清晰地展示水泵的型号、数量、布置位置以及与消火栓系统的连接方式，为消防人员在使用水泵时提供了重要的指导。
另外，消火栓箱内部结构图展示了消火栓箱内部设备的布置情况。
消火栓箱通常安装在建筑物的楼道或者公共区域，内部设备包括消火栓阀门、软管、喷头等。
消火栓箱内部结构图可以清晰地展示这些设备的布置方式和连接方式，为消防人员在使用消火栓时提供了重要的参考信息。
最后，消防水池布置图展示了消火栓系统中消防水池的布置情况。
消防水池是消火栓系统的水源之一，它通常布置在建筑物的地下室或者室外。
消防水池布置图可以展示水池的位置、容量、进水口、出水口等信息，为消防人员在使用消防水池时提供了重要的指导。
综上所述，消火栓原理图是对消火栓系统结构和工作原理进行图解和说明的重要文档。
通过消火栓原理图，可以清晰地了解消火栓系统的整体结构和各个部件之间的关系，为消防人员在火灾发生时提供了重要的参考依据。
消防部门和建筑设计单位应当重视消火栓原理图的编制和管理，确保其准确、完整、可靠，为城市消防工作提供有力支持。
消防实务精讲17-第三篇建筑消防设施第二章消防给水及消火栓系统
第一节 消防给水及设施
5.水泵控制柜在平时应使水泵处于自动启泵状态。
6.水泵控制柜设置在专用水泵控制室时，防护等 级不应低于IP30；与水泵设置在同一空间时， 不应低于IP55。
第一节 消防给水及设施
6.泵轴的密封方式和材料应满足水泵在低流量时运转的要求。 7.同一泵组的水泵型号宜一致，且工作泵不宜超过3台。 8.多台水泵并联时，应校核流量叠加对水泵出口压力的影响。 9.水泵外壳宜为球墨铸铁。 10.叶轮宜为青铜或不锈钢。 11.柴油机水泵应采用压缩式点火型柴油机。 12.柴油机的额定功率应校核海拔高度和环境温度对功率的影响。 13.柴油机水泵应具备连续工作的性能，试验运行时间不应小于24h。 14.柴油机水泵的蓄电池应保证水泵随时自动启泵的要求。
第一节 消防给水及设施
5.水泵吸水管和出水管上应设置压力表。 （1）出水管压力表最大量程不应低于设计工作
压力的2倍，且不应低于1.60MPa。 （2）吸水管宜设置真空表、压力表或真空压力
表，最大量程不应低于0.70MPa，真空表的 量程宜为-0.10MPa。 （3）压力表直径不应小于100mm，应采用直 径不小于6mm的管道与水泵进出口管相接， 并应设置关断阀门。
第一节 消防给水及设施
6.水泵出水管上应设置DN65试水管，并应采取排水措施。
7.管道流速与管径的关系
管道流速（m/s）
吸水管 出水管
管 ＜DN250 1.0～1.2 1.5～2.0
径 ＞DN250 1.2～1.6 2.0～2.5
消火栓安全操作规程（3篇）
消火栓安全操作规程一、操作前的准备工作1.勘察消火栓位置在开始操作消火栓之前，必须确保清楚消火栓的位置，包括所在的道路、建筑物名称等。
2.佩戴个人防护装备操作消火栓前，必须佩戴个人防护装备，包括防护面具、防护服、防护手套等。
3.检查消火栓在操作消火栓之前，要对消火栓进行检查，主要包括查看消火栓是否完好无损、连接管道是否正常、阀门是否能够正常开启等。
二、操作消火栓的步骤1.打开消火栓盖用消防工具打开消火栓盖，注意力气要均匀，避免造成不必要的伤害。
2.关停供水阀门在打开消火栓盖之前，必须先关闭供水阀门，以防止水压过大造成危险。
3.连接消防水带将消防水带与消火栓的接口连接紧密，确保不漏水。
4.调整水压打开供水阀门，逐渐调整水压，以适应实际需要。
5.喷水灭火调整好水压后，将水枪对准火源，进行喷水灭火。
注意保持安全距离，避免被喷射的水流冲击。
6.调整喷射角度根据火势的情况，调整喷射角度，合理利用水流灭火，以达到最佳效果。
7.连续观察在施救的过程中，要不断观察火势的变化，及时采取相应的灭火措施，确保灭火效果。
三、操作后的注意事项1.关闭供水阀门在灭火结束后，要及时关闭供水阀门，以防止水源的浪费和继续造成不必要的危险。
2.收回消防水带将消防水带收回，并进行清洗、晾晒，以保持消防器材的良好状态。
3.清理现场将喷洒出的水迅速清理干净，避免积水导致其它安全隐患。
4.记录情况在操作完消火栓后，要将操作情况进行记录，包括灭火时间、施救人员等，以便事后追溯。
四、操作中的注意事项1.遵守消防安全制度在操作消火栓时，必须遵守消防安全制度，严禁擅自违规操作。
2.注意个人安全在操作消火栓时，必须注意个人安全，佩戴个人防护装备，确保自身不会受到伤害。
3.善用灭火器材在灭火过程中，要善用消防器材，合理利用水流进行灭火，提高灭火效果。
4.保持冷静在面对火灾时，保持冷静决策，合理安排灭火工作，不慌不乱。
5.团队合作在施救过程中，要注重团队合作，分工明确，密切配合，确保施救工作的顺利进行。
