水准仪操作步骤图解
普通水准测量基本步骤
水准仪基本步骤安置仪器在测站安置三脚架，使其高度适中，架头大致水平。
调整水准仪三个脚螺旋大致等高，用连接螺旋将其安装在架头上。
粗平调节圆水准器气泡居中，从而视准轴粗略水平。
调整步骤如图2.3-1所示，在整平过程中，气泡的移运方向与左手大拇指运动方向一致。
瞄准首先进行目镜对光，使十字丝清晰（因人而异）；然后进行物镜对光，使水准尺清晰，并消除视差。
精平调整微倾螺旋，使符合水准器的气泡两个半边影像符合，以使视准轴精密水平。
左侧影像移动方向与右手大拇指转动的方向相同。
读数在视准轴精密水平时，用中丝在水准尺上读数。
读数后，应立即查看符合水准器的气泡两个半边影像是否仍然符合，否则，应重新使气泡符合后再读数。
读数时，先估读毫米数，然后报出全部读数。
如读数为1.234米，习惯上只念“1234”四位数而不读小数点，即以毫米为单位。
测站检核：只能检核一个测站上误差不超限，不能保证全部测程上误差不会积累。
测站误差有积累的可能，还必须对整个水准路线进行成果检核，以保证测量资料满足使用要求。
闭合水准路线注意：由于DS3级水准仪只有估读到mm位，所以其测量结果只保留到mm位。
在误差分配过程中可能会出现0.1mm位上的小数，此时可以按四舍五入的方法保留至整数，但要保证调整后的高差没有闭合差。
经纬仪测量步骤１．对中对中的目的是使仪器的中心与测站的标志中心位于同一铅垂线上。
（１）将仪器置于测站点上，三个脚螺旋调至中间位置，架头大致水平。
使光学对中器大致位于测站上，将三脚架踩牢。
（２）旋转光学对中器的目镜，看清分划板上的圆圈，拉或推动目镜使测站点影像清晰。
（３）旋转脚螺旋使光学对中器对准测站点。
（４）伸缩三脚架腿，使圆水准气泡居中。
（５）用脚螺旋精确整平管水准管转动照准部90゜，水准管气泡均居中。
（６）如果光学对中器分划圈不在测站点上，应松开连接螺旋，在架头上平移仪器，使分划圈对准测站点。
（７）重新再整平仪器，依此反复进行直至仪器整平后，光学对中器分划圈对准测站点为止。
自动安平水准仪操作图解
自动安平水准仪操作图解
步骤图解
1、安放三角架:调节三脚架腿至适当
高度，尽量保持三脚架顶面水平。
如
果地面松软，应将架腿踩入土中。
2、连接螺旋:旋紧连接螺旋，
将水准仪和三脚架连接在一
起。
3、脚螺旋:调节脚螺旋，使圆
水准气泡居中。
4、制动螺旋:旋紧制动螺旋，望远镜被固定。
5、水平微动螺旋:在制动螺旋旋紧后，调节水平微动螺旋，望远镜在水平方向内微小转动。
6、目镜调焦螺旋:调节目镜调焦螺旋，使十字丝清晰成像。
7、物镜调焦螺旋:旋转物镜调焦螺旋，使远处物体清晰成像。
水准仪操作步骤方法详解图1
水准仪操作步骤方法详解图解步骤图解1、安放三角架:调节三脚架腿至适当高度，尽量保持三脚架顶面水平。
如果地面松软，应将架腿踩入土中。
2、连接螺旋:旋紧连接螺旋，将水准仪和三脚架连接在一起。
3、脚螺旋:调节脚螺旋，使圆水准气泡居中。
4、制动螺旋:旋紧制动螺旋，望远镜被固定。
5、水平微动螺旋:在制动螺旋旋紧后，调节水平微动螺旋，望远镜在水平方向内微小转动。
6、目镜调焦螺旋:调节目镜调焦螺旋，使十字丝清晰成像。
7、物镜调焦螺旋:旋转物镜调焦螺旋，使远处物体清晰成像。
第四章第一节钢尺量距发布: 2009-10-15 14:15 | 作者: admin | 查看: 18次第一节钢尺量距一、量距的工具1．钢尺钢尺是用薄钢片制成的带状尺，可卷入金属圆盒内，故又称钢卷尺。
尺宽约10～15mm，长度有20m、30m和50m等几种。
根据尺的零点位置不同，有端点尺和刻线尺之分。
钢尺的优点：钢尺抗拉强度高，不易拉伸，所以量距精度较高，在工程测量中常用钢尺量距。
钢尺的缺点：钢尺性脆，易折断，易生锈，使用时要避免扭折、防止受潮。
2．测杆测杆多用木料或铝合金制成，直经约3cm、全长有2m、2.5m及3m等几种规格。
杆上油漆成红、白相间的20cm色段，非常醒目，测杆下端装有尖头铁脚，便于插入地面，作为照准标志。
3．测钎测钎一般用钢筋制成，上部弯成小圆环，下部磨尖，直径3～6mm，长度30～40cm。
钎上可用油漆涂成红、白相间的色段。
通常6根或11根系成一组。
量距时，将测钎插入地面，用以标定尺端点的位置，亦可作为近处目标的瞄准标志。
4．锤球、弹簧秤和温度计等锤球用金属制成，上大下尖呈圆锥形，上端中心系一细绳，悬吊后，锤球尖与细绳在同一垂线上。
它常用于在斜坡上丈量水平距离。
弹簧秤和温度计等将在精密量距中应用。
二、直线定线水平距离测量时，当地面上两点间的距离超过一整尺长时，或地势起伏较大，一尺段无法完成丈量工作时，需要在两点的连线上标定出若干个点，这项工作称为直线定线。
水准仪读数及计算方法
怎样使用水准仪进行水准测量？一、水准仪的使用水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。
（一）安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。
首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。
（二）粗平粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。
其方法如图9-10（a）所示，气泡未居而位于a处，先按箭有关当局所指的方向用手相对转动螺旋1和2，使气泡移到b的位置，如图9-10（b）；然后再转动脚螺旋3使气泡居中。
在整平过程中，气泡移动的方向与大姆指运动的方向一致。
（三）瞄准瞄准是用望远镜准确地瞄准目标。
首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。
再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。
最后转动物镜对光螺旋，使水准尺的清晰地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。
（四）精平精平是使望远镜的视线精确水平。
微倾水准仪，在水准管上部装有一组棱镜，可将水准管气泡两端，折射到镜管旁的符合水准观察窗内，若气泡居中时，气泡两端的象将符合成一抛物线型，如图9-1（a）所示，说明视线水平。
若气泡两端的象不相符合，如图9-11（b）所示，说明视线不水平。
这时可用右手转动微倾螺旋使气泡两端的象完全符合，仪器便可提供一条水平视线，以满足水准测量基本原理的要求。
注意？气泡左半部份的移动方向，总与右手大拇指的方向不一致。
（五）读数用十字丝，截读水准尺上的读数。
现在的水准仪多是倒象望远镜，读数时应有上而下进行。
先估读毫米级读数，后报出全部读数。
如图9-12所示，尺上的读数为1.456m。
二、水准测量的方法当待测高程的两点距离较远或高差较大时，不能在两点间安置一次仪器，就能读得两水准尺上的读数，应按下述方法分站进行测量。
如图9-13所示，已知水准点BM1的高程为365.427 m现拟定A、B两点的高程，其方法步骤如下：（一）在BM1点且距BM1点约100~200处找寻一点TP1，地面不松软时可立水准尺，地面松软时，可置尺垫于地面踩实后，立尺。
经纬仪及水准仪的使用方法及图示
经纬仪及水准仪的使用方法及图示经纬仪的用法1、HR—右旋（顺时针）水平角，HL—左旋（逆时针）水平角。
2、经纬仪的操作步骤（光学对中法）1 、架设仪器：将经纬仪放置在架头上，使架头大致水平，旋紧连接螺旋。
2 、对中：目的是使仪器中心与测站点位于同一铅垂线上。
可以移动脚架、旋转脚螺旋使对中标志准确对准测站点的中心。
3 、整平：目的是使仪器竖轴铅垂，水平度盘水平。
根据水平角的定义，是两条方向线的夹角在水平面上的投影，所以水平度盘一定要水平。
粗平：伸缩脚架腿，使圆水准气泡居中。
检查并精确对中：检查对中标志是否偏离地面点。
如果偏离了，旋松三角架上的连接螺旋，平移仪器基座使对中标志准确对准测站点的中心，拧紧连接螺旋。
精平：旋转脚螺旋，使管水准气泡居中。
4 、瞄准与读数：①目镜对光：目镜调焦使十字丝清晰。
②瞄准和物镜对光：粗瞄目标，物镜调焦使目标清晰。
注意消除视差。
精瞄目标。
③读数：调整照明反光镜，使读数窗亮度适中，旋转读数显微镜的目镜使刻划线清晰，然后读数。
现在很多都是使用全站仪，全站仪的使用（以拓普康全站仪为例进行介绍）介绍:（1）测量前的准备工作1）电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。
②按电池盒的顶部直至听到“咔嚓”响声。
③向下按解锁钮，取出电池。
2）仪器的安置。
①在实验场地上选择一点，作为测站，另外两点作为观测点。
②将全站仪安置于点，对中、整平。
③在两点分别安置棱镜。
3）竖直度盘和水平度盘指标的设置。
①竖直度盘指标设置。
松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。
随即听见一声鸣响，并显示出竖直角。
②水平度盘指标设置。
松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。
随即一声鸣响，同时显示水平角。
至此，竖直度盘和水平度盘指标已设置完毕。
注意：每当打开仪器电源时，必须重新设置和的指标。
4）调焦与照准目标。

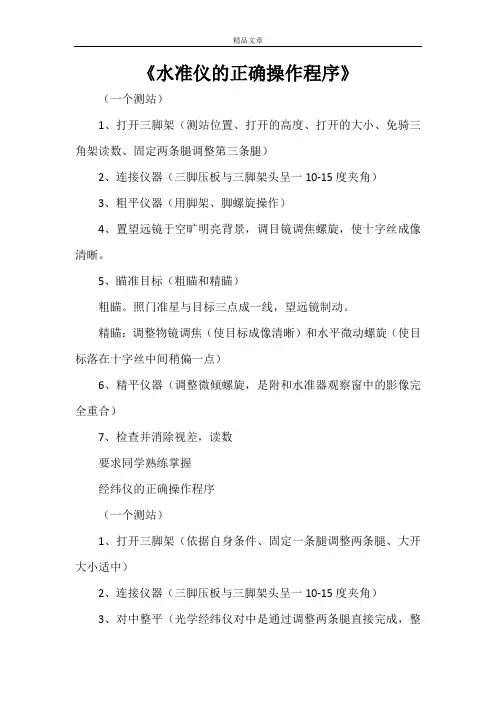

《水准仪的正确操作程序》
《水准仪的正确操作程序》（一个测站）1、打开三脚架（测站位置、打开的高度、打开的大小、免骑三角架读数、固定两条腿调整第三条腿）2、连接仪器（三脚压板与三脚架头呈一10-15度夹角）3、粗平仪器（用脚架、脚螺旋操作）4、置望远镜于空旷明亮背景，调目镜调焦螺旋，使十字丝成像清晰。
5、瞄准目标（粗瞄和精瞄）粗瞄。
照门准星与目标三点成一线，望远镜制动。
精瞄：调整物镜调焦（使目标成像清晰）和水平微动螺旋（使目标落在十字丝中间稍偏一点）6、精平仪器（调整微倾螺旋，是附和水准器观察窗中的影像完全重合）7、检查并消除视差，读数要求同学熟练掌握经纬仪的正确操作程序（一个测站）1、打开三脚架（依据自身条件、固定一条腿调整两条腿、大开大小适中）2、连接仪器（三脚压板与三脚架头呈一10-15度夹角）3、对中整平（光学经纬仪对中是通过调整两条腿直接完成，整平仪器的粗平是通过伸缩脚架长度完成仪器的粗平，精平仪器是通过调整脚螺旋完成）4、再对中再整平（对中是将仪器的竖轴垂直投影与预测角的顶点，整平是将水平度盘置于水平状态，从而提供一水平面，该过程是保证测量数据精确的重要环节，必须反复操作）5、调整目镜调焦螺旋使十字丝成像清晰（置望远镜与明亮空旷背景）6、瞄准目标（确信在正镜条件下粗瞄左相邻目标，精瞄目标应尽量瞄准根部）7、水平度盘置数，读数（正镜：望远镜顺时针旋转，倒镜：望远镜逆时针旋转）要求同学熟练掌握第二篇：水准仪的技术操作水准仪的技术操作在水准仪的使用过程中，应首先打开三脚架，把架头大致水平，高度适中，踏实脚架尖后，将水准仪安放在架头上并拧紧中心螺旋。
水准仪的技术操作按以下四个步骤进行。
粗平—照准—精平—读数。
一、粗平粗平就是通过调整脚螺旋，将圆水准气泡居中，使仪器竖轴处于铅垂位置，视线概略水平。
具体做法是：用两手同时以相对方向分别转动任意两个脚螺旋，此时气泡移动的方向和左手大拇指旋转方向相同，然后再转动第三个脚螺旋使气泡居中，如图2-10b）所示。
水准仪的正确操作程序
水准仪的正确操作程序：
（一个测站）
1、打开三脚架（测站位置、打开的高度、打开的大小、免骑三角架读数、固定两条腿调整第三条腿）
2、连接仪器（三脚压板与三脚架头呈一10-15度夹角）
3、粗平仪器（用脚架、脚螺旋操作）
4、置望远镜于空旷明亮背景，调目镜调焦螺旋，使十字丝成像清晰。
5、瞄准目标（粗瞄和精瞄）
粗瞄：照门准星与目标三点成一线，望远镜制动。
精瞄：调整物镜调焦（使目标成像清晰）和水平微动螺旋（使目标落在十字丝中间稍偏一点）
6、精平仪器（调整微倾螺旋，是附和水准器观察窗中的影像完全重合）
7、检查并消除视差，读数
要求同学熟练掌握
经纬仪的正确操作程序
（一个测站）
1、打开三脚架（依据自身条件、固定一条腿调整两条腿、大开大小适中）
2、连接仪器（三脚压板与三脚架头呈一10-15度夹角）
3、对中整平（光学经纬仪对中是通过调整两条腿直接完成，整平仪
器的粗平是通过伸缩脚架长度完成仪器的粗平，精平仪器是通过调整脚螺旋完成）
4、再对中再整平（对中是将仪器的竖轴垂直投影与预测角的顶点，
整平是将水平度盘置于水平状态，从而提供一水平面，该过程是保证测量数据精确的重要环节，必须反复操作）
5、调整目镜调焦螺旋使十字丝成像清晰（置望远镜与明亮空旷背景）
6、瞄准目标（确信在正镜条件下粗瞄左相邻目标，精瞄目标应尽量
瞄准根部）
7、水平度盘置数，读数（正镜：望远镜顺时针旋转，倒镜：望远镜
逆时针旋转）
要求同学熟练掌握。
水准仪、经纬仪、全站仪的使用方法,有图有真相
水准仪及其使用方法高程测量是测绘地形图的基本工作之一，另外大量的工程、建筑施工也必须量测地面高程，利用水准仪进行水准测量是精密测量高程的主要方法。
一、水准仪器组合:1.望远镜2.调整手轮 3。
圆水准器 4。
微调手轮 5。
水平制动手轮 6。
管水准器 7.水平微调手轮 8.脚架二、操作要点：在未知两点间，摆开三脚架,从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。
水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合,就是平水.将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合,读出塔尺的读数（后视）,把望远镜旋转到未知点（2)的塔尺,调整管水平器，读出塔尺的读数（前视),记到记录本上。
计算公式：两点高差=后视－前视。
三、校正方法:将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端,标出两点的水平线,称为a’、b ’。
计算如果a－b≠a'－b’时，将望远镜横丝对准偏差一半的数值。
用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。
重复以上做法，直到相等为止。
四、水准仪的使用方法水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。
1。
安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。
首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固,然后打开仪器箱,用连接螺旋将水准仪器连接在三脚架上。
2。
粗平粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中.具体方法用仪器练习。
在整平过程中，气泡移动的方向与大姆指运动的方向一致。
3。
瞄准瞄准是用望远镜准确地瞄准目标。
首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰.再松开固定螺旋,旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋.最后转动物镜对光螺旋，使水准尺的清晰地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开机键
测量前先将仪 器气泡调居中
返回键
删除键
此功能键可以在 光线不足时选择 打开灯光、距离 测量和倒尺测量
多次测量 距离测量
选择
返回主菜单
文件编 辑
点击 文件
打开项目管理
开机键
选择新建项目
在项目名称栏 输入名称编号
此键切换 大小写及
数字开 始 测 量源自打开测 量菜单选择水准线路
输入线路名
线路选择 为新线路
此点号为起 始点号
基准高输
确
入0
定
确 定
测 量 开 始
"B"为后视，当阴影部分在“B” 上时测后视，“F”为前视，当阴
影部分在“F”上时测前视
测量键
